BEDIENUNGSANLEITUNG Atlantis KETTLER

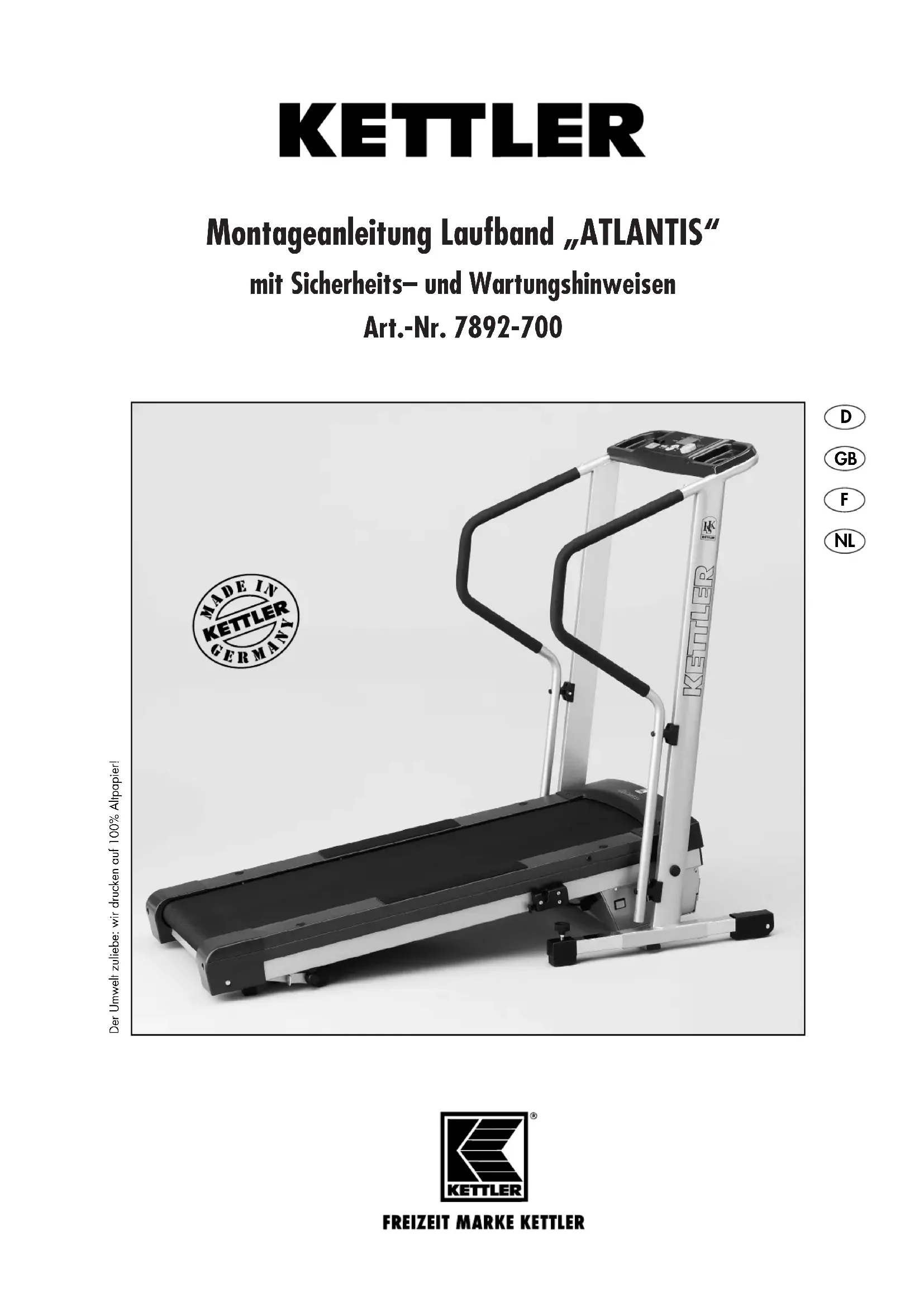

Montageanleitung Laufband „ATLANTIS" mit Sicherheits- und Wartungshinweisen Art.-Nr. 7892-700

Bitte lessen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung des Laufbandes . Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

Alle KETTLER-Produkte werden nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätsüberwachung gefertigt. Die hieraus gewonnenen Erkenntisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grunde gehalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhandler.

Zu Ihrer Sicherheit

Das Laufbandarfurfürseinenbestimmungsgemäben Zweck verwendet werden, d.h. fur das Lauf- und Gehtraining erwachsener Personen.
Das Gerät ist nicht für die gewerbliche Nutzung vorgesehen.
■ Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäßigen Gebrauch verursicht wurden.
■ Beschädigte Bauteile konnen ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Entziehen Sie des halb das Gerät bis zur Instandsetzung der Benutzung und verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
Das Laufband entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) konnen Gefahren für den Benutzer entstehen.
Das Laufband muß auf einem festen, ebenen Untergrund aufgestellt werden. Achten Sie unbedingt daraufauf, daß das Elektrokabel nicht eingeklemmt oder zur „Stolperfalle" wird.
Achten Sie auch darauf, daß der Raum unter dem Laufband frei gehalten wird und sich niemals z. B. Gegenstände oder Haustiere unter dem Gerät befinden!
■ Fassen Sie unter gar keinen Umständen mit den Händen an das sich bewegende Endlosband. Auch dürfen sich keine Gegenstände in der Nähe des Bandes oder der Laufrollen befinden, die eingezogen werden konnten. Verletzungsgefahr oder Beschädigung des Laufbandes!
Das Laufband ist nicht für Personen mit einem Körpergewicht von mehr als 110 kg geeignet.
■ Bei der Aufstellung des Gerätes ist ein Sicherheitsbereich von je 1m zur Seite und 2m nach hinter zu wahren.
Das Gerät besteht eine Netzspannung von 220-230 V, 50 Hz. Der Anschluß darf nur an einer mit 16 A einzeln abgeschieten und geerdeten Schukosteckdose erfolgen. Nehmen Sie niemals Eingriffe an Ihrem Stromnetz selbst vor, beauftragen Sie ggf. qualifiziertes Fachpersonal!

Zur Handhabung

Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
Das Laufband ist nicht für die Benutzung in Feuchträumen geeignet.
Das Laufband ist als Trainingsgerät für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können. Falls Sie denenk Kinder an ein Laufband{lassen, unterweisen Sie sie in der richtigen Benutzung des Gerätes und beaufsichtigen Sie sie.
■ Tragen Sie bei der Benutzung des Laufbands geeignetes Schuhwerk (Sportschuhe).
■Machen Sie sich vor dem ersten Training auf dem Laufband mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.

■ Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Verläufigungskabels muß diesen den VDE-Richtlinien entsprechen.
■ Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus der Steckdose.
In den ersten Betriebsstunden kann es u. U. zu einer geringen Geruchsentwicklung kommt, die durch eine betriebsbedingte Motorerwärung hervorgerufen wird.
■ Bei Reinigung- und Wartungsarbeiten muß das Gerät unbedingt spannungsfrei geschältet werden (Netzsteckerziehen)!
■ Es ist darauf zu achten, daß niemals Flüssigkeit in das Geräteinnere gelangt!
■ Reparaturen an elektrischen Teilen und Baugruppen *{duren nur von qualifiziertem Fachpersonal durchgefuhrt werden!
■ Beachten Sie weiterhin die allgemeinen Sicherheitsbestimmungen und -vorkehrungen für den Umgang mit elektrischen Geräten.
■ Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung!
Das KETTLER Laufband "ATLANTIS" verfügt zu ihrer Sicherheit über eine Not-Stop-Vorrichtung. Befestigen Sie vor Trainingsbeginn die Schnur des Sicherheitschlüssels an ihrer Kleidung. Falls das Laufband durch Abziehen des Sicherheitschlüssels ausgeschaltet wurde, stecken Sie hin weiter auf. Ein automatischer Wiederanlauf findet nichtstatt. Weitere Hinweise zur Handhabung der Sicherheitsabschaltung finden Sie in der "Bedienungsanleitung für Laufband mit Trainingscomputer M 9775".
■ Eine unkontrollierte Benutzung des Laufbandes durch Dritte kann durch Abziehen und Verwaltung des Sicherheitschlüssels vermieden werden.
■ Im Notfall halten Sie sich mit beiden Händen an den Handlaufen fest, und verlassen das Band auf die seitlichen rutschhemmenden Flächen der Seitenplatzformen. Betätigten sie die Not-Stop-Vorrichtung (Sicherheitsabschaltung).
■ Bei Fragen wenden Sie sichitte an ihren Fachhändler.

■ Führn Sie bei regelmäßigem Trainingsbetrieb in angemessenen Abständen Kontrollen aller Geräteile, insbesondere der Schrauben durch.
Zwischen Bodenbrett und Laufband ist werskseitig ein Gleitmittel aufgetragen. Je nach Häufigkeit der Benutzung muß diesen erneuert werden. Benutzen Sie davon das beiliegende hochwertige Silikonöl (siehe Wartungshinweis).
■ Beobachten Sie beim Betrieb die Kantenbewegung des Laufbandes;weit das Band seitlich ab,soist eine Nachjustierung erforderlich (siehe hierzu Abbildung 4).
■ Je nach Beanspruchung und Belastung kann sich das Endlosband mit der Zeit u. U. etwas langen und „durchrutschen". Korrigieren Sie die Bandstraßefung wie im Textvermerk H (Handhabung) beschreiben (siehe hierzu Abbildung 4).

Zur Pflege und Wartung

■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Die elektrischen Teile und Baugruppen des Laufbandes sind wartungsfrei. Es besteht keine Veranlassung, in diesen Teil des Gerätes einzugreifen. Ausgenommen sind Reparaturen durch qualifiziertes Fachpersonal.
■ Für Ersatzteilbestellungen benutzten Sieitte die Ersatzteilstuck-. iste. Geben Sie bei Ersatzteilbestellungenitte immer die vollstandige Artikelnummer, die Ersatzteilbestellnummer, die benotigte Stuckzahl sowie die auf der Rückseite dieser Anleitung aufgestempelte Kontrollnummer an.

Montagehinweise

Die Montage muß sorgfältig und von einer erwachsenen Person durchgeführt werden.
■ Halten Sie sich exakt an die angegebenen Montageschritte, Textvermerke und Sicherheitschinweise, damit eine sichere Funktion und Benutzung des Laufbandes gewährleistet ist.
Sehen Sie sich diese Montageanleitung vor Beginn der eigentli

Bestellbeispel: „Artikelnummer 7892-700 / Ersatzteilnr. 10100102/1 Stuck/Kontrollr....

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefleiert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusammen „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben. Falls Sie nur das komplette Verschraubungsmaterial benögiten, bestellen Sieitte Pos. 84 mit entsprechender Ersatzteilnummer.

chen Arbeiten genau an. Die einzelnen Schritte sind in der Bilderfolge durch Symbole zusätzlich erläutert, ggf. weist eine Textmarke auf ergänzenden Text hin.

Zum Beispiel:

Lesen Sie den ergänzenden Text unter Textvermerk H.

Textvermerke

Bandjustierung:

Die Bandjustierung geschieht während des Bandlaufes bei einer Geschwindigkeit von ca 6 km/h (ggf. weniger) Bei der Justierung darauf keine Person auf dem Band laufen!

Den Bandlauf konnen Sie anhand des weißn Streifens auf der rechten Seite des Laufbandes beobachten. Der Streifen muß an der Abdeckung anliegen.

Wenn der weiß Streifen nach rechts oder links wandert, lösen Sie zuerst die seitlichen Verschraubungen des Zehenschutzrohres auf beiden Seiten so (Bild 4.1), daß die beiden hinteren Abschlübauben möglich verschoben werden können.

Wandert der Streifen nach rechts, drehen Sie die rechte Stellschraube (Bild 4.2) mit dem beiliegenden Steckschlüssel um maximal eine Viertel Umdrehung im Uhrzeigersinn. Belaufen Sie das Band und kontrollieren den Lauf des weißen Streifens. Wiederholen Sie den Vorgang solange, bis der Streifen wieder an der Abdeckung liegt.

Weicht der Streifen nach links ab, drehen Sie die rechte Stellschraube (Bild 4.2) mit dem beiliegenden Steckschluss um maximal eine Viertel Umdrehung gegen den Uhrzeigersinn.

Belaufen Sie das Band und kontrollieren den Lauf des weißen Streifens. Wiederholen Sie den Vorgang solange, bis der Streifen wieder an der Abdeckung liegt.

Schieben Sie zum Abschluss die beiden hinteren Schutzkappen in Richtung Laufband, undziehen die seitliche Verschraubung des Zehenschutzrohres wieder fest.

Bandstraffung:

1) Losen Sie zuerst die weitere Verschraubung des Zehenschutzrohres auf beiden Seiten (Bild 4.1)
2) Drehen Sie die Stellschraube max. eine Umdrehung im Uhrzeigersinn. Wiederholen Sie den Vorgang an der anderen Seite. Kontrollieren Sie, ob das Endlosband durchscht. Ist dies der Fall, müssen Sie den beschriebenen Vorgang noch einmal durchfahren.
3) Schieber Ben Sie zum Abschluss die beiden hinteren Schutzkappen in Richtung Laufband, undziehen die seitliche Verschraubung des Zehenschutzrohres wieder fest.

Gehen Sie bei der Bandjustierung und -straffung sehr sorgfällig vor; eine extreme Über- oder Unterspannung kann zu Schäden am Laufband führen!

Technische Merkmale

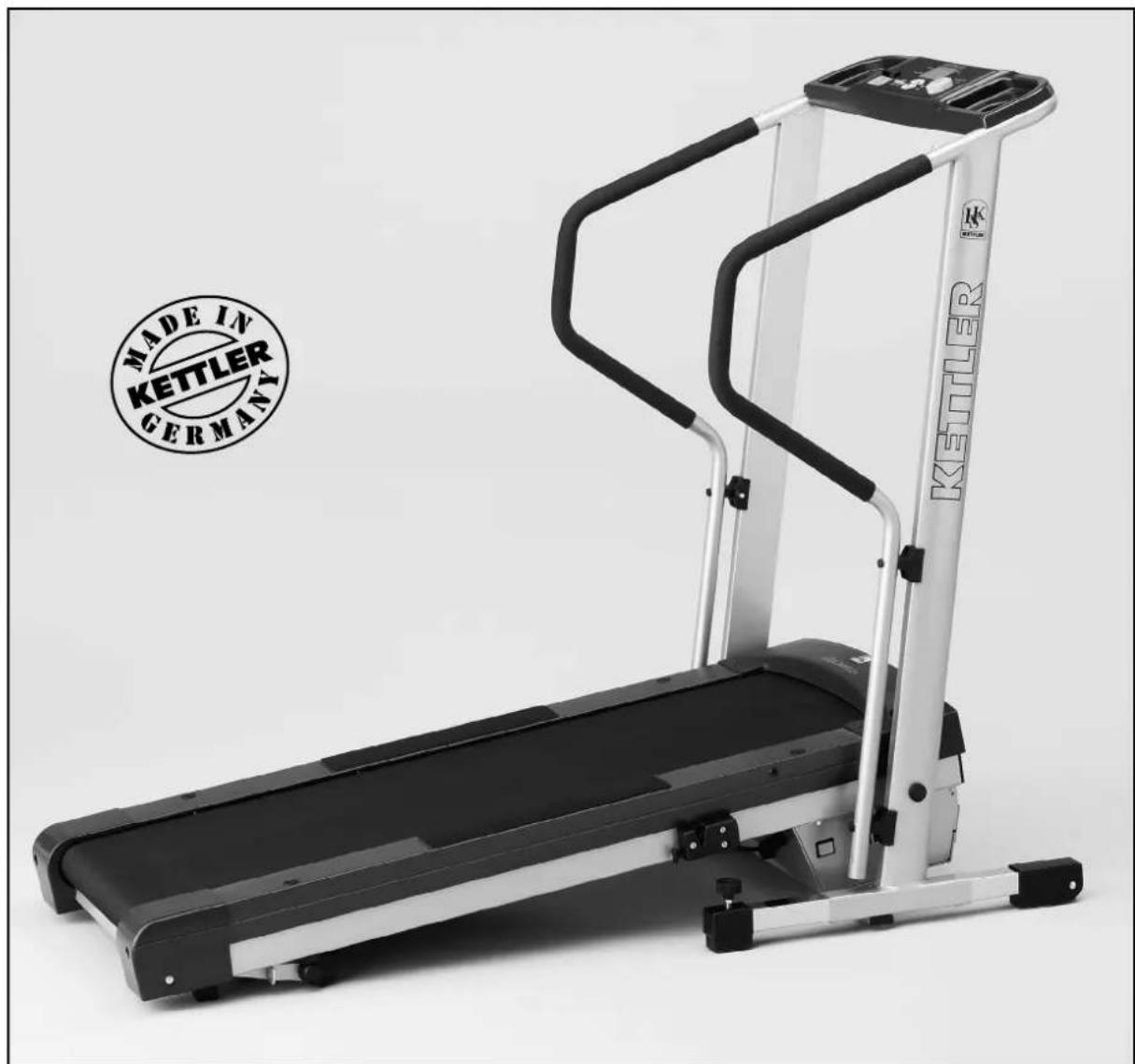

Laufband „ATLANTIS", Art.-Nr. 7892-700

■ stabiler Stahlrohrrahmen,platzparend hochstellbar
mechanische Neigungswinkelverstellung
schwingungsgedampfte Laufflache 125× 40cm
Antriebsmotor 1, 1 kW
Transportrollen vorne
Geh./Laufgeschwindigkeit regelbar von 1-12 km/h in Stufen von 0,1 km/h

■ Trainingscomputer: Zeitmessung, Enternungsangabe, Kalorienverbrauch, Geschwindigkeit, Pulsmessung, Erholungspulsmessung mit Fitnessnote 1,0-6,0, zahlreiche Vorgabemöglichkeiten für Trainingsdaten
Bandstop-Sicherheitschlüssel
■ elektronisches Sicherheitssystem gegen plötzliche Bandbeschleunigung oder schllen Geschwindigkeitsabfall
AufstellmaBe: (L× B× H) 165× 70× 143cm geklappt 70× 70× 150cm

Schuif ten slotte de beiden später des beschemmkappen in derrichting van de loopband

Messhilfe fur Verschraubungsmaterial

Austausch der Schmelzsicherung

Bei regelmäßiger Nutzung des Laufbandes muss 1x wochentlich bzw. ca. alle 10 Betriebsstunden eine Wartung des kalten Bandes mit Siliconöl Art.-Nr. 43008001 vorgenommen werden.

Vor der 1. Inbetriebnahme oder längerer Nichtbenutzung des Gerätes, muss diese Wartung ebenfalls vorgenommen werden.

Zum Nachsprühen das Band mit einer Geschwindigkeit von 3km / h laufen halten. Führren Sie das Spruhröhrchen wie abgebildet durch die vorhandenen Bohrungen links oder rechts am Seitenprofil ein und geben 3 kurze (ca. 1 Sekunde) Spruhstöfe Silikongleitmittel zwischen Band und Laufplatte. Das Spruhröhrchen sollen damit seitlich bewegt werden, um eine Benetzung der gesamten Bandunterseite zu gewährleisten.

Uberschüssiges Gleitmittel abwischen.

Bei Erhöhung der Reibwerte blinkte die Anzeige für eineuge Sekunden. Dann stoppt das Band und im Display erscheidt die Anzeige SIL.

Nach dem Abkühlen des Bandes führen Sie die oben beschriebene Wartung mit Sprühöl durch.

Beachten Sie, dass die SIL-Funktion ein unzulässiges Ansteigen von Reibwerten registriert und eine regelmäßige Wartung nicht ersetzt.

Die SIL-Anzeige wird durch Betätigen des Hauptschalters, oder der (RESET) Taste zurückgesetzt.

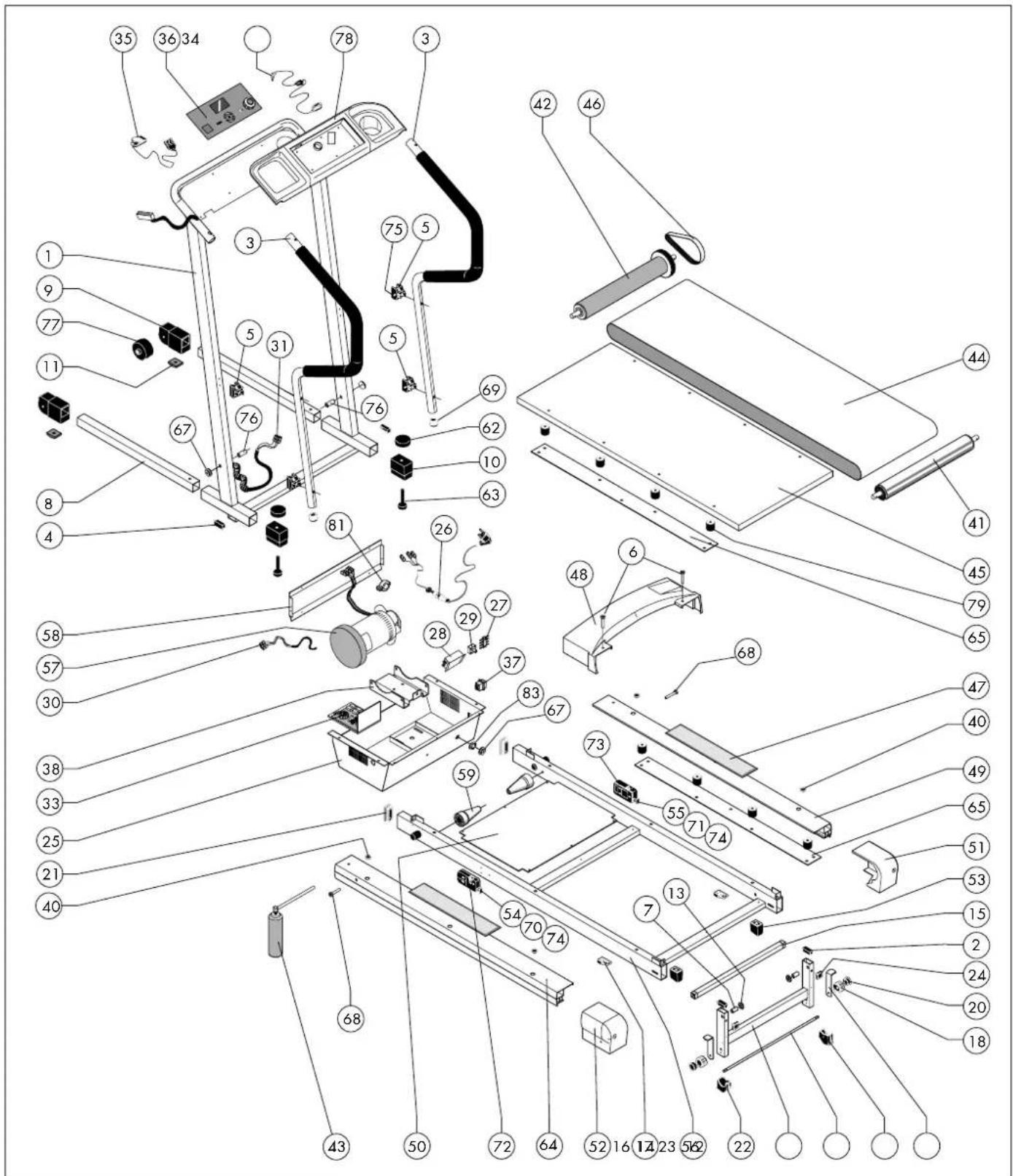

Pos. Bezeichnung Stück Ersatzteil-Nr.

1 Handlaufstandener mit Stopfen für 40 × 12 ~mm 191111530
2 Stopfen für 40x20mm 2 10100102
3 Handlauf (kpl. mit Griffschlauch 900mm und Stopfen für 28mm ) 2 91111337
4 Stopen für 40x12mm 2 70128220
5 Bolzenhalter 470128101
6 Speinzniete 6x7,5mm 2 10418501
7Distanzrohr 13× 2,4× 25mm 297200455
8 Standfussrohr mit Hohenverstellung 29111456
9 Bodenschoner 2 70128115
10 Bodenschoner fur Hohenverstellung 270128112
11 Einsteckteil 2 70127565
12 Rahmen (kpl. mit Abstutzhaken und Bodenschonern) 19111354
13 Distanzrollichen 24× 13,5× 4mm 2 10108121
14 Absitzhaken 270128120
15 Zehenrohr 191111367
16 Höhenverstellung (kpl. mit Stopfen für 40x20mm und Vierkantpuffern) 19111362
17 Achse 8x535mm 111300051
18 Verstellrad 270125125
19
20 Stopfen für 30mm 2 10100033
21 Stopfen für 60x30mm 2 10100075
22 Drei-Winkel-Bodenschoner (links) 170128131
23 Drei-Winkel-Bodenschoner (rechts) 170128130
24 Vierkantpuffer 210122005
25 Motorwanne 191111364
26Netzkel 3m 167000613
27 Steckschraubenleiste 167000596
28Netzfilter 220V M3810 167000635
29 Sicherungshalter mit Sicherung 10A (67000645) 1 67000646
30 Kabelbaum Motorwanne zu An-/Aus-Schalter 167000642
31 Kabel Regler/Monitor mit Schutzschlauch (67000599) 1 67000641
33 Motorregler M3800 167000497
34 Pulsabnehmer M3406 1 67000421
35 Sicherungsschalter NOT-AUS 167000573
36 Monitor M9775 1 67000562
37 An-/Aus-Schalter 167000597
38 Motorträger 197201833
40 Abdeckkappe 24,5x17mm 4 10101119
41 Laufrolle montiert 191111123
42 Laufrolle (gummiert) montiert 1 91111192
43Silikon-Spruhdose 143008001
44 Transportband (Laufband) 167020195
45 Platte (kpl. mit Verbindungsblechen und Gummi-Metall-Puffern) 19111366
46 Poly-V-Riemen 483PJ8 1 67020166
47 Trittgummi (Feinriefen-Formteil) 405x75mm 2 13300005
48 Motorabdeckung 170128209
49 Alu-Profil (rechts) 1 911111135
50 Abdeckung mit Filztuchstreifen 191111365
51 Abschlusschaube (rechts) 170128160
52 Abschlusshaube (links) 170128165
53 Bodenschoner 2 70128175
54 Bodenplatte (links) 170128215
55 Bodenplatte (rechts) 170128210
56 Hohenverstellung (Abstutzung) 291111343
57 Motor 1,5 PS mit Kabel 167000568
58 Verkleidungsblech mit Filztuchstreifen 19111368
59 Konusrolle mit Bef.-Mat. (Laufbandjustierung) 2 91130085
62 Rendelmutter M10 für Höhenverstellung 2 10104005
63 Stellschaube M10x80mm fur Hohenverstellung 2 10122116
64 Alu-Profil (links) 191111137
65 Verbindungsblech 291111345

Pos. Bezeichnung Stück Ersatzteil-Nr.

67 Abdeckkappe 7 70127541
68 Muffentüle 2 10121127
69 Stopfen für 28mm 2 10100126
70 Schieber (links) 1 70113085
71 Schieber (rechts) 170113084
72 Gehouse (links) 170113075
73 Gehouse (rechts) 170113074
74 Druckfeder 2 25506039
75 Bolzen 8× 49mm fur Bolzenhalter 2 97200705
76 Distanzrohr 12x1,8x33,5mm 2 97201450
77 Transportrolle 50× 20mm 210121042
78 Cockpit-Oberteil 170128107
79 GummiMetall-Puffer 873600010
80 Biegeschutz für Netzkabel 167000582
81 Keramikklemme 167000644
83 Stutz (Z-Nr. 2908) 170128206
84 Schraubenbeutel 191180279
85 Erdungsband 20cm (Kabelbaum 093-0811-200) o. Abb. 167000638
86 Erdungsband 10cm (Kabelbaum 093-0812-100) o. Abb. 167000639
87 Kabel braun 10cm (Kabelbaum 093-1128-100) o. Abb. 167000640
88 Kontroler-Netzfilter 3-adrig (Kabel 093-4023-021) o. Abb. 167000643
89 Motorzuleitung (Klemme 072-0005-008) o. Abb. 167000637
90 Distanzrohr 14× 2,75× 6,5mm 2 97200563
