Type de produit	Tapis de course
Marque	Kettler
Modèle	Atlantis
Dimensions (L x l x H)	165 x 70 x 143 cm (installé)
Surface de course	125 x 40 cm avec amortissement
Poids maximal utilisateur	110 kg
Vitesse	1 à 12 km/h
Moteur	1,1 kW
Alimentation	220-230 V, 50 Hz, 16 A avec terre
Réglage inclinaison	Mécanique
Affichage	Temps, distance, calories, vitesse, fréquence cardiaque, indice de régénération (1-6)
Cardiofrequencemètre	Sans fil via ceinture pectorale (Cardio-Puls-Set)
Sécurité	Arrêt d'urgence magnétique, clé de sécurité, anti-accélération
Pliabilité	Oui, cadre pliable
Transport	Roues de transport à l'avant
Entretien	Lubrification au silicone toutes les 10 h (réf. 43008001)
Nettoyage	Produits respectueux de l'environnement, éviter tout liquide à l'intérieur
Pièces détachées	Commandables avec numéro d'article et de pièce
Réparations	Par un professionnel qualifié uniquement
Utilisation	Adultes, usage domestique uniquement
Zone de sécurité	100 cm côtés, 200 cm arrière
Matériau cadre	Acier avec profilés aluminium

FOIRE AUX QUESTIONS - Atlantis KETTLER

Comment ajuster le tapis roulant s'il dévie vers la droite ou la gauche ?

Pour ajuster le tapis, mettez l'appareil en marche à environ 6 km/h. Si la bande se déplace vers la droite, tournez la vis de réglage gauche d'un quart de tour maximum dans le sens horaire. Si elle se déplace vers la gauche, tournez la vis de réglage droite dans le sens horaire. Marchez sur le tapis pour contrôler et répétez jusqu'à ce que la ligne blanche soit centrée.

Comment tendre le tapis roulant s'il glisse ?

Pour tendre le tapis, dévissez d'abord les vis latérales du tube de protection des orteils. Tournez ensuite la vis de réglage vers la droite d'au maximum un tour, puis répétez de l'autre côté. Contrôlez si le tapis glisse encore. Ensuite, replacez les recouvrements et resserrez les vis. Attention à ne pas trop tendre.

Comment utiliser la clé de sécurité ?

Avant de commencer l'entraînement, fixez le câble de la clé de sécurité sur vos vêtements. En cas d'urgence, la clé se détache et arrête le tapis. Pour redémarrer, remettez la clé en place ; le tapis ne redémarre pas automatiquement. Vous pouvez retirer la clé pour empêcher une utilisation non surveillée.

Que faire en cas d'urgence ?

En cas d'urgence, tenez-vous aux mains courantes des deux mains et sortez du tapis par les surfaces latérales antidérapantes. Actionnez le dispositif d'arrêt d'urgence (coupure sécuritive). La sécurité magnétique est également efficace.

Comment lubrifier le tapis roulant ?

Utilisez un lubrifiant silicone de qualité supérieure (réf. Kettler 43008001). Faites avancer le tapis à 3 km/h, introduisez la canule dans les percements latéraux et pulvérisez environ 1 seconde en trois fois, en bougeant la canule horizontalement. Essuyez l'excédent. Effectuez cette opération toutes les 10 heures de service ou une fois par semaine.

Quel type d'huile utiliser pour l'entretien ?

Utilisez exclusivement de l'huile au silicone de qualité supérieure, disponible en magasins spécialisés. N'utilisez pas d'autres lubrifiants qui pourraient endommager la bande.

Puis-je utiliser une rallonge électrique ?

Si vous devez utiliser une rallonge, assurez-vous qu'elle soit conforme aux directives VDE. N'utilisez pas de prise multiple. Le tapis nécessite une prise avec contact de protection de 16 A mise à la terre.

Que signifie l'affichage "SIL" ?

L'affichage "SIL" indique une augmentation inadmissible des coefficients de frottement. Le tapis s'arrête. Cela signifie que vous devez appliquer de l'huile silicone conformément à la procédure de lubrification. Après lubrification, appuyez sur l'interrupteur principal ou la touche [RESET] (10) pour réinitialiser.

Quel est le poids maximum autorisé ?

Le poids maximum de l'utilisateur est de 110 kg. Ne pas utiliser avec un poids supérieur pour des raisons de sécurité.

Comment nettoyer le tapis roulant ?

Pour le nettoyage, utilisez des produits respectueux de l'environnement, jamais de produits corrosifs. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur. Débranchez toujours l'appareil avant le nettoyage.

MODE D'EMPLOI Atlantis KETTLER

Tous les produits KETTLER sont conçus conformément à l'état actuel des prescriptions de sécurité et fabriqués sous une surveillance constante de la qualité. Les connaissances acquises sont utilisées lors de notre travail de développement. Pour cette raison, nous nous réservons le droit de procéder à des modifications de la technique et de la stylistique, afin de pouvoir proposer à nos clients des produits de qualité optimale. Au cas où vous auriez malgré tout un motif de réclamation, veuillez vous adresser à votre vendeur spécialisé.

Pour votre sécurité

Le tapis roulant ne doit être utilisé que dans un but conforme à sa destination, c'est-à-dire pour l'entraînement de course et de marche de personnesadultes. Cet appeareil n'est pas destiné à une utilisation commerciale. Toute autre utilisation est inadmissible et peut être dangereuse. Le fabricant ne pourra pas être rendu responsable de dommages dus à une utilisation non conforme à la destination. Des pièces endommagées peuvent alterer leur sécurité et réduire la durée de vie de l'appareil. Pour cette raison, remplacez immediatement les pièces endommagées ou usées et voirlez à ce que l'appareil ne soit pas utilisé avant sa remise en état. Le cas échéant, n'utilise que des pièces de rechange KETTLER originales. Le tapis roulant est conforme aux dispositions de sécurité pres-crites. Des réparations mal faites et des modifications de la construction (démontage de pieces originales, montage de pièces non admissibles etc.) peuvent partager des dangers pour l'utilisateur. Il faut installer l'appareil d'entrainment de course sur une surface ferme et plane. Veillez absolument a ce que le cable electrique ne soit pas coincide ou ne se transforme pas en. Veillez également à ce que l'emplacement se trouvant au-dessous de la bande de roulement soit toujours libre et à ce qu'il n'y ait jamais, p. e., d'objets ou d'animaux domestiques sous l'appareil! Ne touchez enaucun cas avec les mains la bande sans fin en train de se déplacer. Aproximé de la bande ou des rouleaux, il ne doit pas y avoir non plus d'objets pouvant etre entraines. Risque de blessures ou endommagement de la bande de roulement! Cet apparéil d'entrainment de course n'est pas approprié à des personnes pesant plus de 110kg Lors de l'installation de I'appareil, il faut maintainir une zone de sécurité de 100 cm de chaque cote et de 200 cm vers l'arrière. Cet apparéil nécessite une tension de secteur de 220-230 V, 50 Hz. Le branchement ne doit avoir lieu que dans une prise de courant à contact de protection de 16 A séparément protégée par fusible et mise à la terre. N'intervenez jamais vous-même dans votre secteur mais engagez le cas échéant du personnel qualifié!

Manipulation

Veillez à ce que personne ne s'entraîne avant l'exécution correcte et la vérification du montage. Le tapis roulant n'est pas prévu pour être utilisé dans des locaux humides. Le tapis roulant est conçu comme appareil d'entraînement pour adultes et ne convient en aucun cas comme jouet pour des enfants. N'oubliez pas que le besoin de jouer naturel et le tempérament des enfants peuvent souvent provoquer des situations inattendues. Si vous autorisez cependant des enfants à utiliser le tapis roulant, montrez-leur comment utiliser correctement l'appareil et surveillez-les. - Portez des chaussures ajustées lors de l'utilisation du tapis roulant (chaussures de sport).

Pour le branchement, n'utilisez pas de prise de courant multiple. En cas d'utilisation d'un câble de rallonge, il faut veiller à ce qu'il soit conforme aux directives de VDE. Après utilisation, retirez toujours la fiche de contact de l'appareil de la prise de courant. Durant les premières heures de service, il se peut qu'une odeur se développe, celle-ci étant causée par un échauffement de marche. Lors de travaux de nettoyage et d'entretien, l'appareil doit absolument se trouver hors tension (retirer la fiche de contact)! Il faut veiller à ce qu'il ne parvienne jamais de liquide à l'intérieur de l'appareil! Les réparations touchant aux pièces et ensembles électriques ne doivent être effectuées que par du personnel qualifié! - Observez également les stipulations et dispositions de sécurité générales relatives à la manipulation d'appareils électriques. Avant de commencer l'entraînement, fixez sur vos vêtements le câble de la clé de sécurité pour l'arrêt du tapis. Si le tapis roulant est arrêté par la clé de sécurité, remettez-la. Le tapis roulant ne redémarre pas automatiquement. Le trottoir roulant KETTLER "ATLANTIS" dispose pour votre sécurité d'un dispositif d'arrêt d'urgence. Fixez la corde de la clé de sécurité sur vos vêtements avant de commencer toute entrain. Si le trottoir roulant a été arrêté par la suite d'un retrait de la clé de sécurité, enforcez-la de nouveau. Il n'y aura pas de redémarrage automatique. Pour de plus amples renseignements sur la manipulation de la coupure sécuritive, consultez le "Mode d'emploi pour le trottoir roulant à ordinateur d'entrainement M 9775". Vous pourrez prévenir une utilisation incontrollable du trottoir roulant par des tiers si vous retirez la clé de sécurité pour la laisser en garde. En cas d'urgence, tenez-vous bien aux mains courantes à l'aide des deux mains; ensuite, sortez du trottoir via les surfaces antiglisse laterales des plate-formes latérales. Actionnez le dispositif d'arrêt d'urgence (coupure sécuritive). En cas de questions, veillez vous adresser à votre commerçant spécialisé.

Avant le premier entraînement de course, familiarisez-vous avec toutes les fonctions et possibilités de réglage de l'appareil. En cas d'entraînement régulier, effectuez à des intervalles adaptés des contrôles de tous les éléments de l'appareil, en particulier des vis. Surveillance, durant l'utilisation, du mouvement des bords de la bande de roulement ; si cette dernière devie latéralement, il est alors nécessaire de la réajuster. ■ Selon l'effort et la charge auxquels la bande sans fin est soumise, il se peut que celle-ci, avec le temps, s'allège un peu et «dérape». Corrigez le raidissement de la bande comme décrit dans la remarque.

Entretien et maintenance

Pour le nettoyage et l'entretien, utilisez des produits respectueux de l'environnement, en aucun cas des produits corrosifs ou caustiques. ■ Les pièces et ensembles électriques de l'appareil d'entraînement de course ne nécessitant pas d'entretien. Il n'y a aucune raison d'intervenir dans cette partie de l'appareil. Les seules exceptions sont les réparations effectuées par du personnel qualifié. ■ Un lubrifiant a été appliqué entre la planche du fond et le tapis roulant en usine. Son application doit être renouvelée en fonction de la fréquence d'utilisation. Pour cela, utilisez une huile au silicone de qualité supérieure (magasins spécialisés) qui sera légèrement pulvérisée à l'aide d'une boîte aérosol.

Le montage de l'appareil doit être fait soigneusement par un adulte.

Avant de commencer, regarder attentivement les instructions de montage. De plus, les différentes opérations sont reprises aux fig. par des symboles; le cas échéant, une remarque indique une lication écrite qui permettra de poursuivre le montage.

Lors des commandes de pièces de rechange, prière d'indiquer le numéro d'article complet, le numéro de la pièce de rechange, la quantité nécessaire ainsi que le numéro de contrôle, indiqué par le cachet apposé au dos des instructions de montage.

Exemple de commande: no. d'art. 7892-700 / no. de pièce de rechange 10100102 / 2 pièces / no. de contrôle...

Important: les pièces de rechange à visser sont toujours facturées et livrées sans matériel de vissage. Si vous avez besoin du matériel de vissage correspondant, ceci doit être indiqué par le supplément «avec matériel de vissage» lors de la commande des pièces de rechange.

On est prié de s'en tenir exactement aux phases de montage indiquées, afin de garantir la sécurité d'utilisation et de fonctionnement de l'appareil.

Lire le texte complémentaire à cette mentionnée

Ajustage du tapis roulant:

L'ajustage du tapis s'effectue par vitesse de fonctionnement d'environ 6 km/h (le cas échéant moins) lors du service du tapis roulant. Personne ne doit se couvrir sur le tapis roulant lors de son ajustage!

Si la bande blanche se déplace vers la droite ou la gauche, dévisser d'abord les vis latérales des deux côtés du tube de protection des orteils (illustration 4.1) ce qui permet de déplacer légèrement les deux capots de fermeture arrière.

Si la bande se déplace vers la droit aire. Marcher sur le tapis et contrôler l'avancement de la ligne blanche. Répéter la procédure jusqu'à ce que la ligne coïncide de nouveau avec le recouvrement.

Si la bande se déplace vers la gauche, tourner la vis de réglage droite (illustration 4.2) d'un quart de tour max. dans le sens hor

aire. Marcher sur le tapis et contrôler l'avancement de la ligne blanche. Répéter la procédure jusqu'à ce que la ligne coïncide de nouveau avec le recouvrement.

Pour finir, faire glisser les deux recouvrements de protection arrière en direction du tapis roulant et desserrer les vis latérales du tube de protection des orteils.

Tension du tapis roulant:

1) Dévisser d'abord sur les deux côtés les vis latérales du tube de protection des orteils (illustration 4.1) 2) Tourner la vis de réglage vers la droite en effectuant au maximum un tour. Répéter la procédure de l'autre côté. Contrôler si le tapis roulant glisse vers le bas. Dans ce cas, répéter la procédure décrite. 3) Pour finir, faire glisser les deux recouvrements de protection arrière en direction du tapis roulant et desserrer les vis latérales du tube de protection des orteils.

Effectuer l'ajustage et la tension du tapis roulant de façon extrêmement délicate. Un excès ou un manque de tension extrême peut déterminer le tapis roulant!

Tapis roulant, "atlantis", no. d'art. 7892-700

■ cadre solide en tubes d'acier avec profilés d'aluminium, peu encombrant, pliable Réglage mécanique de l'angle d'inclinaison ■ surface de roulement 125 × 40 cm avec amortissement de vibrations ■ moteur électric 1, 1 kW ■ vitesse de marche/course régiable de 1 - 12km / h roues de transport à l'avant compteur electronique d'entrainment: chronométrage, distance d'entrainment, consommation de calories, vitesse, contrôle cardiaque, contrôle cardiaque de régénération avec

note d'état physique de 1-6, nombreuses possibilités de valeurs pour les données d'entraînement

commutateur magnétique d'urgence ■ système de sécurité électronique contre une accélération soudaine de la bande ou une chute de vitesse rapide ■ avec le CARDIO-PULS-SET pour un contrôle cardiaque sans fil par l'intermédiaire d'une ceinture sur la poitrine ■ dimensions de l'appareil installé:

$$ \begin{array}{l} (L \times B \times H) 1 6 5 \times 7 0 \times 1 4 3 c m \ (7 0 \times 7 0 \times 1 5 0 c m) \ \end{array} $$

1 x par semaine ou env. toutes les 10 heures de service avec le lubrifiant au silicone art. n° 43008001.

En cas d'usage régulier du tapis, il est indispensable d'entretenir le tapis froid 1 × par semain

Cet entretien est également à effectuer avant la première mise en service ou en cas de non-utilisation de l'appareil de longue durée.

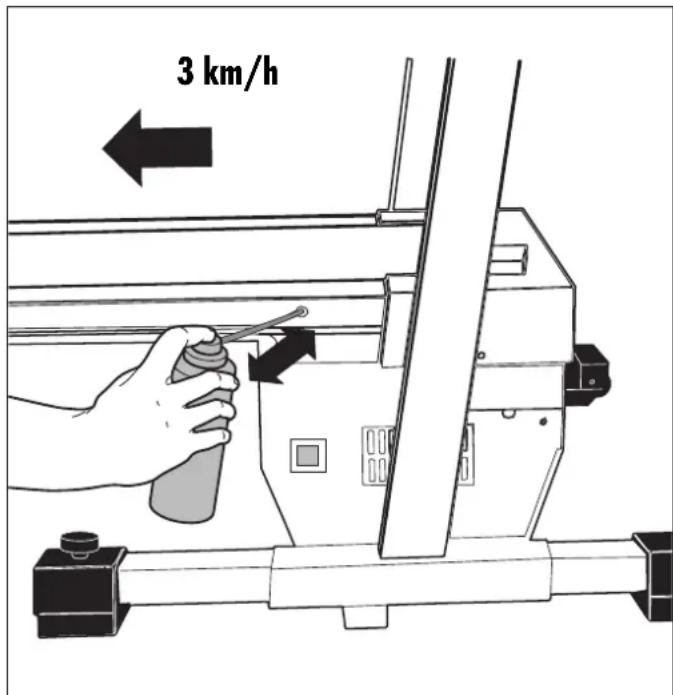

Lors d'une nouvelle application, faire avancer le tapis roulant à une vitesse de 3 km/h. Comme illustré, introduire la canule sur le côté dans les percements à droite ou à gauche et pulvériser le lubrifiant silicone en 3 fois (environ 1 seconde) dans l'orifice. Il est recommandé de bouger la canule horizontalement afin d'assurer

Que le produit soit appliqué sur tout le dessous du tapis roulant. Essuyer le surplus de lubrifiant.

Si les coefficients de frottement augmentent, l'affichage clignote pendant plusieurs secondes. Ensuite le tapis de course s'arrête et l'affichage SIL apparaît au display. Avant le refroidissement du tapis appliquer l'huile conformément à la description ci-dessus. Considérez que la fonction SIL enregistre une augmentation inadmissible des coefficients de frottement, mais qu'elle ne remplace pas un entretien régulier.

Remettre à l'état initial l'affichage SIL en actionnant l'interrupteur principal ou la touche [RESET] (10).
