Montageanleitung Laufband „OLYMPIC" mit Sicherheits- und Wartungshinweisen Art.-Nr. 7892-600

Bitte lessen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung des Laufbandes . Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

Alle KETTLER-Produkte werden nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätsüberwachung gefertigt. Die hieraus gewonnenen Erkenntnisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grund gehalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

Zu Ihrer Sicherheit

Das LaufbandarfurfürseinenbestimmungsgemäBen Zweck verwendet werden, d. h. fur das Lauf- und Gehtraining erwachsener Personen.
Das Gerät ist nicht für die gewerbliche Nutzung vorgesehen.
- Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäßigen Gebrauch verursicht wurden.
- Beschädigte Bauteile konnen ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Entziehen Sie des halb das Gerät bis zur Instandsetzung der Benutzung und verwenden Sie im Bedarfsfall nur Original Kettler-Ersatzteile.
Das Laufband entspricht den vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) konnen Gefahren für den Benutzer entstehen.
Das Laufband muß auf einem festen, ebenen Untergrund aufgestellt werden. Achten Sie unbedingt daraufauf, daß das Elektrokabel nicht eingeklemmt oder zur „Stolperfalle" wird.
Achten Sie auch darauf, daß der Raum unter dem Laufband frei gehalten wird und sich niemals z. B. Gegenstände oder Haustiere unter dem Gerät befinden!
Fassen Sie unter gar keinem Umständen mit den Händen an das sich bewegende Endlosband. Auch dürfen sich keine Gegenstände in der Nähe des Bandes oder der Laufrollen befinden, die eingezogen werden konnten. Verletzungsgefahr oder Beschädigung des Laufbandes!
Das Laufband ist nicht für Personen mit einem Körpergewicht von mehr als 110 kg geeignet.
■ Bei der Aufstellung des Gerätes ist ein Sicherheitsbereich von je 1m zur Seite und 2m nach hinter zu wahren.
Das Gerät besteht eine Netzspannung von 220-230 V, 50 Hz. Der Anschluß darf nur an einer mit 16 A einzeln abgesicherten und geerdeten Schukosteckdose erfolgen. Nehmen Sie niemals Eingriffe an Ihrem Stromnetz selbst vor, beauftragen Sie ggf. qualifiziertes Fachpersonal!

Zur Handhabung

Stellen Sie sichere, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
Das Laufband ist nicht für die Benutzung in Feuchträumen geeignet.
Das Laufband ist als Trainingsgerät für Erwachene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können. Falls Sie davon Kinder an ein Laufband{lassen, unterweisen Sie sie in der richtigen Benutzung des Gerätes und beaufsichtigen Sie sie.
Tragen Sie bei der Benutzung des Laufbands geeignetes Schuhwerk (Sportschuhe).
- Machen Sie sich vor dem ersten Training auf dem Laufband mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.

■ Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Verlängerungskabels muß diesen den VDE-Richtlinien entsprechenden.
Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus der Steckdose.
In den ersten Betriebsstunden kann es u. U. zu einer geringen Geruchsentwicklung kommt, die durch eine betriebsbedingte Motorerwärung hervorgerufen wird.
■ Bei Reinigungs- und Wartungsarbeiten muß das Gerät unbedingt spannungsfrei geschaltet werden (Netzsteckerziehen)!
■ Es ist darauf zu achten, daß niemals Flüssigkeit in das Geräteinnere gelangt!
- Reparaturen an elektrischen Teilen und Baugruppen *{duren nur von qualifiziertem Fachpersonal durchgefuhrt werden!
- Beachten Sie weiterhin die allgemeinen Sicherheitsbestimmungen und -vorkehrungen für den Umgang mit elektrischen Geräten.
- Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung!
Das Kettler Laufband, "Olympic" verfügt zu ihrer Sicherheit über eine Not-Stop-Vorrichtung. Befestigen Sie vor Trainingsbeginn die Schnur des Sicherheitschlüssels an ihrer Kleidung. Falls das Laufband durch Abziehen des Sicherheitschlüssels ausgeschalte wurde, steken Sie hin wieder auf. Ein automatischer Wiederanlauf findet nichtstatt. Weitere Hinweise zur Handhabung der Sicherheitsabschaltung finden Sie in der „Bedienungsanleitung für Laufband mit Trainingscomputer M 9775".
- Eine unkontrollierte Benutzung des Laufbandes durch Dritte kann durch Abziehen und Verwaltung des Sicherheitschlüssels vermieden werden.
- Im Notfall halten Sie sich mit beiden Händen an den Handlaufen fest, und verlassen das Band auf die seitlichen rutschhemmenden Flächen der Seitenplatzformen. Betätigten sie die Not-Stop-Vorrichtung (Sicherheitsabschaltung).
■ Bei Fragen wenden Sie sichitte an ihren Fachhändler.

Führer Sie bei regelmäßigem Trainingsbetrieb in angemessenen Abständen Kontrollen aller Geräteile, insbesondere der Schrauben durch.
Zwischen Bodenbrett und Laufband ist werskseitig ein Gleitmittel aufgetragen. Je nach Häufigkeit der Benutzung muß diesen erneuert werden. Benutzen Sie davon das beiliegende hochwertige Silikonöl (siehe Wartungshinweis).
■ Beobachten Sie beim Betrieb die Kantenbewegung des Laufbandes; weicht das Band seitlich ab, so ist eine Nachjustierung erforderlich (siehe hierzu Abbildung 4).
- Je nach Beanspruchung und Belastung kann sich das Endlosband mit der Zeit u. U. etwas langen und „durchrutschen". Korrigieren Sie die Bandstraßefung wie im Textvermerk H (Handhabung) beschreiben (siehe hierzu Abbildung 4).

Zur Pflege und Wartung

■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Die elektrischen Teile und Baugruppen des Laufbandes sind wartungsfrei. Es besteht keine Veranlassung, in diesen Teil des Gerätes einzugreifen. Ausgenommen sind Reparaturen durch qualifiziertes Fachpersonal.
■ Für Ersatzteilbestellungen benutzten Sieitte die Ersatzteilstucklste. Geben Sie bei Ersatzteilbestellungenitte immer die vollständige Artikelnummer, die Ersatzteilbestellnummer, die benotigte Stuckzahl sowie die auf der Rückseite dieser Anleitung aufgestempelte Kontrollnummer an.

Montagehinweise

Die Montage muß sorgfältig und von einer erwachsenen Person durchgeführt werden.
- Halten Sie sich exakt an die angegebenen Montageschritte, Textvermerke und Sicherheitschinweise, damit eine sichere Funktion und Benutzung des Laufbandes gewährleistet ist.
Sehen Sie sich diese Montageanleitung vor Beginn der eigentli

Bestellbeispel: „Artikelnummer 7892-600 / Ersatzteilnr. 10100102 / 1 Stück / Kontrollr. ...“

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefelert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusammen „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben. Falls Sie nur das komplette Verschraubungsmaterial benögitigen, bestellen Sieitte Pos. 84 mit entsprechender Ersatzteilnummer.

chen Arbeiten genau an. Die einzelnen Schritte sind in der Bilderfolge durch Symbole zusammen erlautert, ggf. weist eine Textmarke auf ergänzenden Text hin.

Zum Beispiel:

Lesen Sie den ergänzenden Text unter Textvermerk H.

Textvermerke

Bandjustierung:

Die Bandjustierung geschieht während des Bandlaufes bei einer Geschwindigkeit von ca 6 km/h (ggf. weniger) Bei der Justierung darauf keine Person auf dem Band laufen!

Den Bandlauf konnen Sie anhand des weißen Streifens auf der rechten Seite des Laufbandes beobachten. Der Streifen muß an der Abdeckung anliegen.

Wenn der weiße Streifen nach rechts oder links wandert, lösen Sie zuerst die下半ichen Verschraubungen des Zehenschutzrohres auf beiden Seiten so (Bild 4.1), daß die beiden hinteren Abschlübauben möglich verschoben werden konnen.

Wandert der Streifen nach rechts, drehen Sie die rechte Stellschraube (Bild 4.2) mit dem beiliegenden Steckschlüssel um maximal eine Viertel Umdrehung im Uhrzeigersinn. Belaufen Sie das Band und kontrollieren den Lauf des weißn Streifens. Wiederholen Sie den Vorgang solange, bis der Streifen wieder an der Abdeckung liegt.

Weicht der Streifen nach links ab, drehen Sie die rechte Stellschraube (Bild 4.2) mit dem beiliegenden Steckschluss um maximal eine Viertel Umdrehung gegen den Uhrzeugersinn.

Belaufen Sie das Band und kontrollieren den Lauf des weißen Streifens. Wiederholen Sie den Vorgang solange, bis der Streifen wieder an der Abdeckung liegt.

Schieben Sie zum Abschluss die beiden hinteren Schutzkappen in Richtung Laufband, undziehen die seitliche Verschraubung des Zehenschutzrohres wieder fest.

Bandstraffung:

1) Lösen Sie zuerst dieSELLTE Verschraubung des Zehenschutzrohres auf beiden Seiten (Bild 4.1)
2) Drehen Sie die Stellschraube max. eine Umdrehung im Uhrzeigersinn. Wiederholen Sie den Vorgang an der anderen Seite. Kontrollieren Sie, ob das Endlosband durchsicht. Ist dies der Fall, müssen Sie den beschriebenen Vorgang noch einmal durchführten.
3) Schieben Sie zum Abschluss die beiden hinteren Schutzkappen in Richtung Laufband, undziehen die seitliche Verschraubung des Zehenschutzrohres wieder fest.

Gehen Sie bei der Bandjustierung und -straffung sehr sorgfältig vor; eine extreme Über- oder Unterspannung kann zu Schäden am Laufband führen!

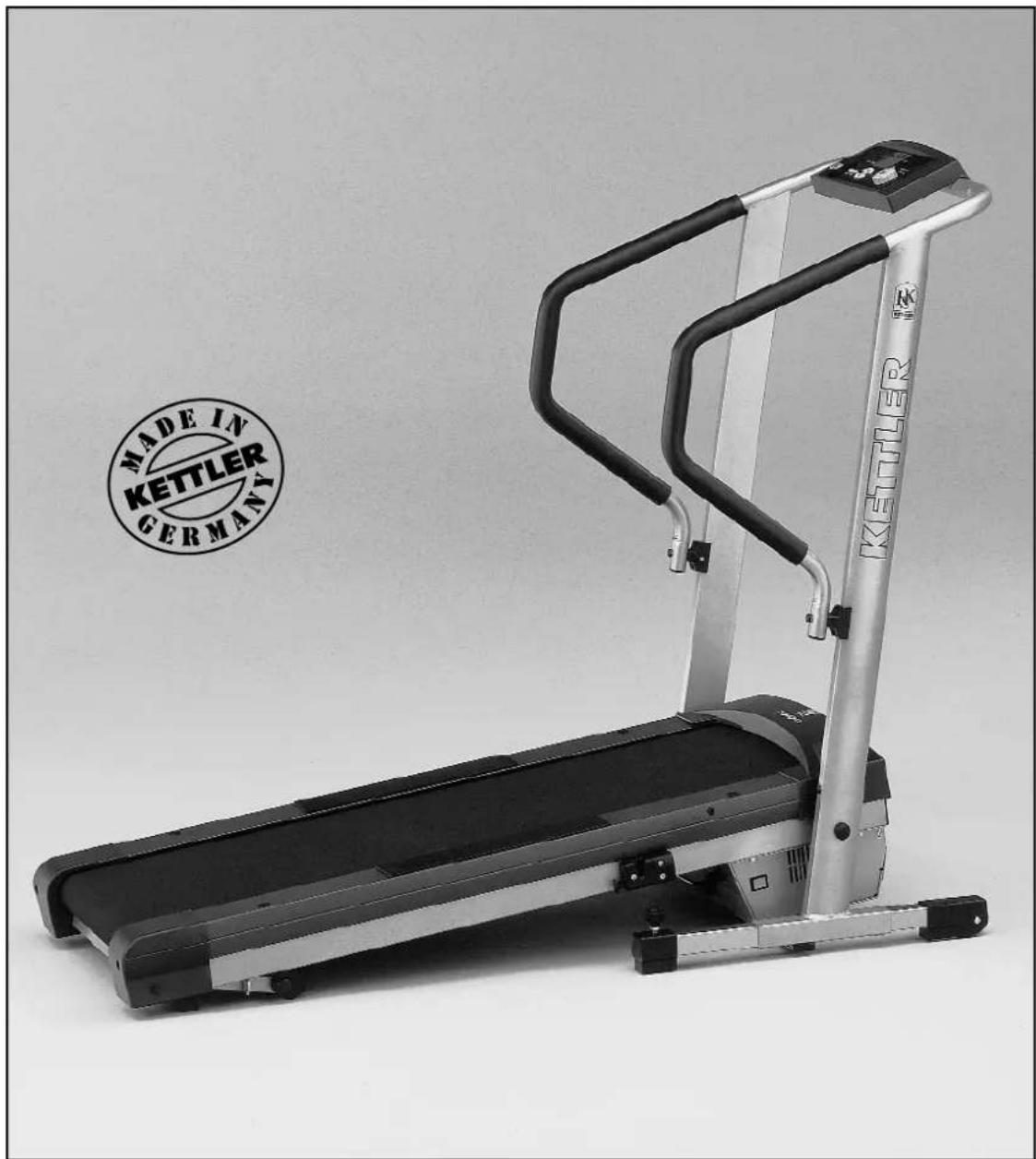

Technische Merkmale

Laufband „OLYMPIC", Art.-Nr. 7892-600

■ stabiler Stahlrohrrahmen,platzsparend hochstellbar
mechanische Neigungswinkelverstellung
schwingungsgedampfte Laufflache 125× 40 cm
Antriebsmotor 1, 1 kW
Transportrollen vorne
Geh-/Laufgeschwindigkeit regelbar von 1-12 km/h in Stufen von 0,1 km/h

■ Trainingscomputer: Zeitmessung, Enternungsangabe, Kalorienverbrauch, Geschwindigkeit, Pulsmessung, Erholungspulsmessung mit Fitnessnote 1,0-6,0, zahlreiche Vorgabemöglichkeiten für Trainingsdaten
Bandstop-Sicherheitsschluss
■ elektronisches Sicherheitsystem gegen plötzliche Bandbeschleunigung oder schllen Geschwindigkeitsabfall
AufstellmaBe: (L× B× H) 165× 70× 143cm geklappt 70× 70× 150cm

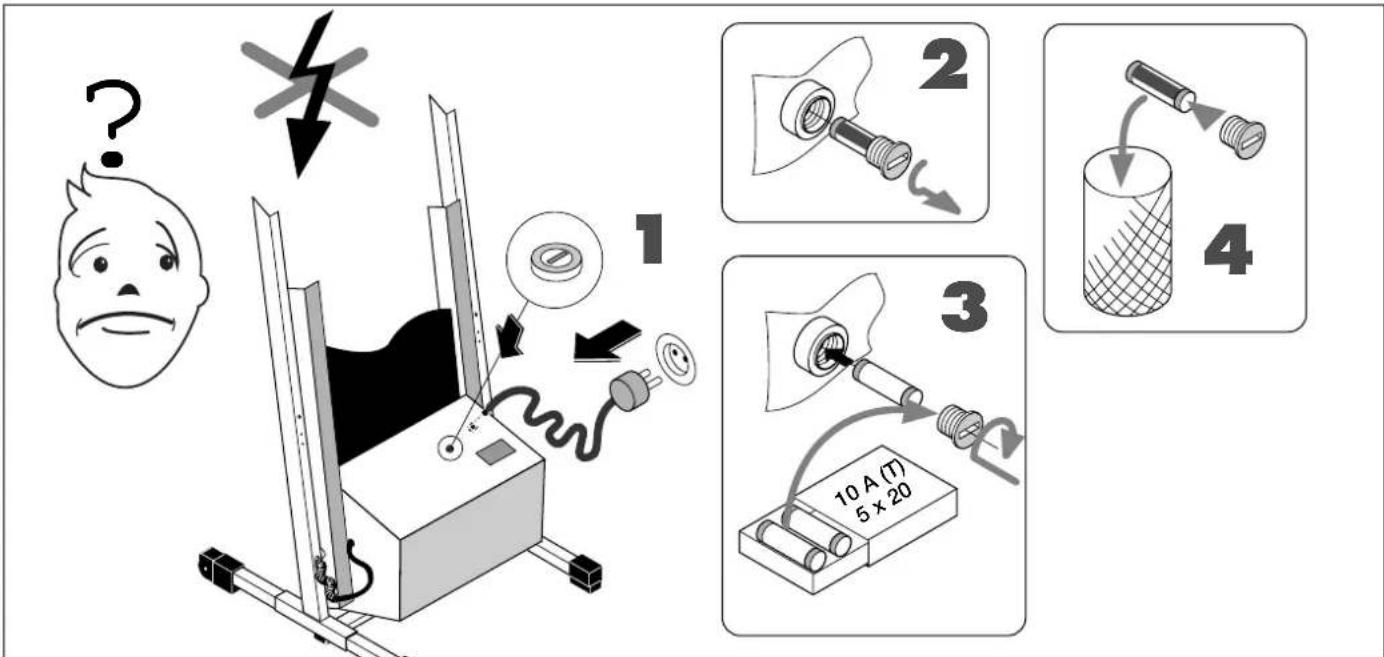

Austausch der Schmelzsicherung

Vor jeder Trainingsinheit, mindestens aber alle 2 Betriebsstunden, muß eine Wartung des kalten Bandes mit Sprühöl vorgenommen werden! Verwenden Sie ausschließlich Silikonöl Art.-Nr. 43008001.

Zum Nachsprühen das Band mit einer Geschwindigkeit von 3km / h laufen halten. Führren Sie das Spruhröhrchen wie abgebildet durch die vorhandenen Bohrungen links oder rechts am Seitenprofil ein und geben 3 kurze (ca. 1 Sekunde) Spruhstöbe Silikongleitmittel zwischen Band und Laufplatte. Das Spruhröhrchen sollen damit seitlich bewegt werden, um eine Benetzung der gesamtten Bandunterseite zu gewährleisten. Überschüssiges Gleichmittel abwischen.

Bei Erhöhung der Reibwerte blinkt die Anzeige für eine Sekunden. Dann stoppt das Band und im Display erscheidt die Anzeige SIL.

Nach dem Abkühlen des Bandes führen Sie die oben beschriebene Wartung mit Sprühol durch.

Beachten Sie, dass die SIL-Funktion ein unzulässiges Ansteigen von Reibwerten registriert und eine regelmäßige Wartung nicht ersetzt.

Die SIL-Anzeige wird durch Betätigen des Hauptschalters zurückgesetzt.

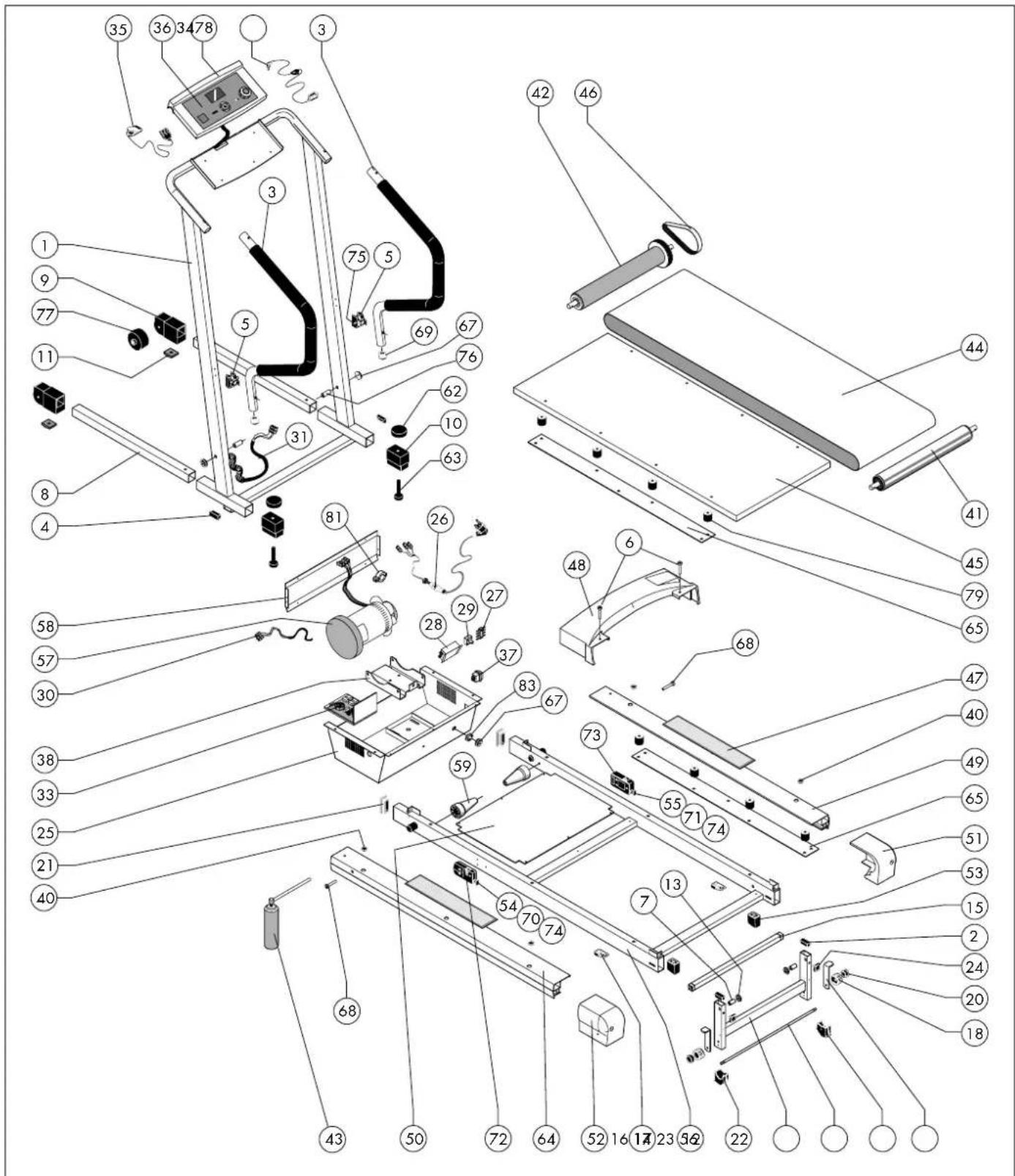

Pos. Bezeichnung Stück Ersatzteil-Nr

1 Handlaufstandier mit Stopfen für 40x12mm 1 91111322
2 Stopen für 40x20mm 2 10100102

3 Handlauf (kpl. mit Griffschlauch 900mm und Stopfen für 28mm) 2 91111369
4 Stopfen für 40x12mm 2 70128220
5 Bolzenhalter 2 70128101
6 Speirezniete 6x7,5mm 2 10418501
7 Distanzrohr 13x2,4x25mm 2 97200455
8 Standfussrohr mit Hohenverstellung 2 91111456
9 Bodenschoner 270128115

10 Bodenschoner für Höhenverstellung 270128112
11 Einsteckteil 270127565
12 Rahmen (kpl. mit Abstutzhaken uns Bodenschonern) 191111354
13 Distanzrollichen 24× 13,5× 4mm 210108121
14 Abstutzhaken 270128120
15 Zehenrohr 191111367
16 Hohenverstellung (kpl. mit Stopfen für 40x20mm und Vierkantpuffern) 19111362
17 Achse 8x535mm 111300051
18 Verstellrad 270125125
20 Stopfen fur 30mm 210100033
21 Stopfen für 60x30mm 2 10100075
22 Drei-Winkel-Bodenschoner (links) 170128131
23 Drei-Winkel-Bodenschoner (rechts) 170128130
24 Vierkantpuffer 2 10122005
25 Motorwanne 19111364
26Netzkabel 3m 167000613
27 Steckschraubenleiste 167000596
28 Netzfilter 220V 167000635
29 Sicherungshalter mit Sicherung 10A (67000645) 167000646
30 Kabelbaum Motorwanne zu An-/Aus-Schalter 167000642
31 Kabel Regler/Monitor mit Schutzschlauch (67000599) 1 67000641
33 Motorregler M3800 167000634
34 Pulsabnehmer M3406 1 67000421
35 Sicherungsschalter NOT-AUS 167000573
36 Monitor M9775 1 67000559
37 An/Aus-Schalter 167000597
38 Motorträger 197201751
40 Abdeckkappe 24,5x17mm 4 10101119
41 Laufrolle montiert 19111123
42 Laufrolle (gummiert) montiert 191111192
43Silikon-Spruhdose 143008001
44 Transportband (Laufband) 167020195
45 Platte (kpl. mit Verbindungsblechen und Gummi-Metall-Puffern) 1 91111366
46 Rippenband 8 PJ 508 1 67020165
47 Trittgummi (Feinriefen-Formteil) 405x75mm 213300005
48 Motorabdeckung 170128208
49 Alu-Profil (rechts) 191111135
50 Abdeckung mit Filztuchstreifen 191111365
51 Abschlusschaube (rechts) 170128160
52 Abschlusschaube (links) 170128165
53 Bodenschoner 2 70128175
54 Bodenplatte (links) 170128215
55 Bodenplatte (rechts) 170128210
56 Hohenverstellung (Abstutzung) 291111343
57 Motor 1,5 PS mit Kabel 167000636
58 Verkleidungsblech mit Filztuchstreifen 19111368
59 Konusrolle mit Bef.-Mat. (Laufbandjustierung) 2 91130085
62 Rendelmutter M10 für Höhenverstellung 2 10104005
63 Stellschraube M10x80mm fur Hohenverstellung 2 10122116
64 Alu-Profil (links) 191111137
65 Verbindungsblech 291111345
67 Abdeckkappe 7 70127541

Ersatzteile Laufband "OLYMPIC" Art.-Nr.: 7892-600

Pos. Bezeichnung Stück Ersatzteil-Nr.

68 Muffentüle 2 10121127
69 Stopen für 28mm 2 10100126
70 Schieber (links) 1 70113085
71 Schieber (rechts) 170113084
72 Gehäuse (links)
73 Gehäuse (rechts) 1 70113074
74 Druckfeder 2 25506039
75 Bolzen 8× 49mm for Bolzenhalter 2 97200705
76 Distanzrohr 12× 1,8× 33,5mm 297201450
77 Transportrolle 50x20mm 210121042
78 Cockpit-Oberteil 1 70128180
79 Gummi-Metall-Puffer 873600010
80 Biegeschutz für Netzkabel o. Abb. 167000582
81 Keramikklemme 167000644
83 Stutz (Z-Nr. 2908) 170128206
84 Schraubenbeutel o. Abb. 191180279
85 Erdungsband 20cm (Kabelbaum 093-0811-200) o. Abb. 167000638
86 Erdungsband 10cm (Kabelbaum 093-0812-100) o. Abb. 1 67000639
87 Kabel braun 10cm (Kabelbaum 093-1128-100) o. Abb. 167000640
88 Kontroler-Netzfilter 3-adrig (Kabel 093-4023-021) o. Abb. 167000643
89 Motorzuleitung (Klemme 072-0005-008) o. Abb. 167000637

D Bei Reklamationenitte diese Kontrollnummer angegeben.
G In case of complaint, please state this control number.
En cas de réclamation, pière de mentionner ce numéro de contrôle.
NL Bij reclamatories dit controlenummer vermelden.
5 Vid eventuell reklamation anges allid detta kontrollnummer
