BEDIENUNGSANLEITUNG WG169E.9 WORX

Konrad-Adenauer-Ufer 37

50668 Köln

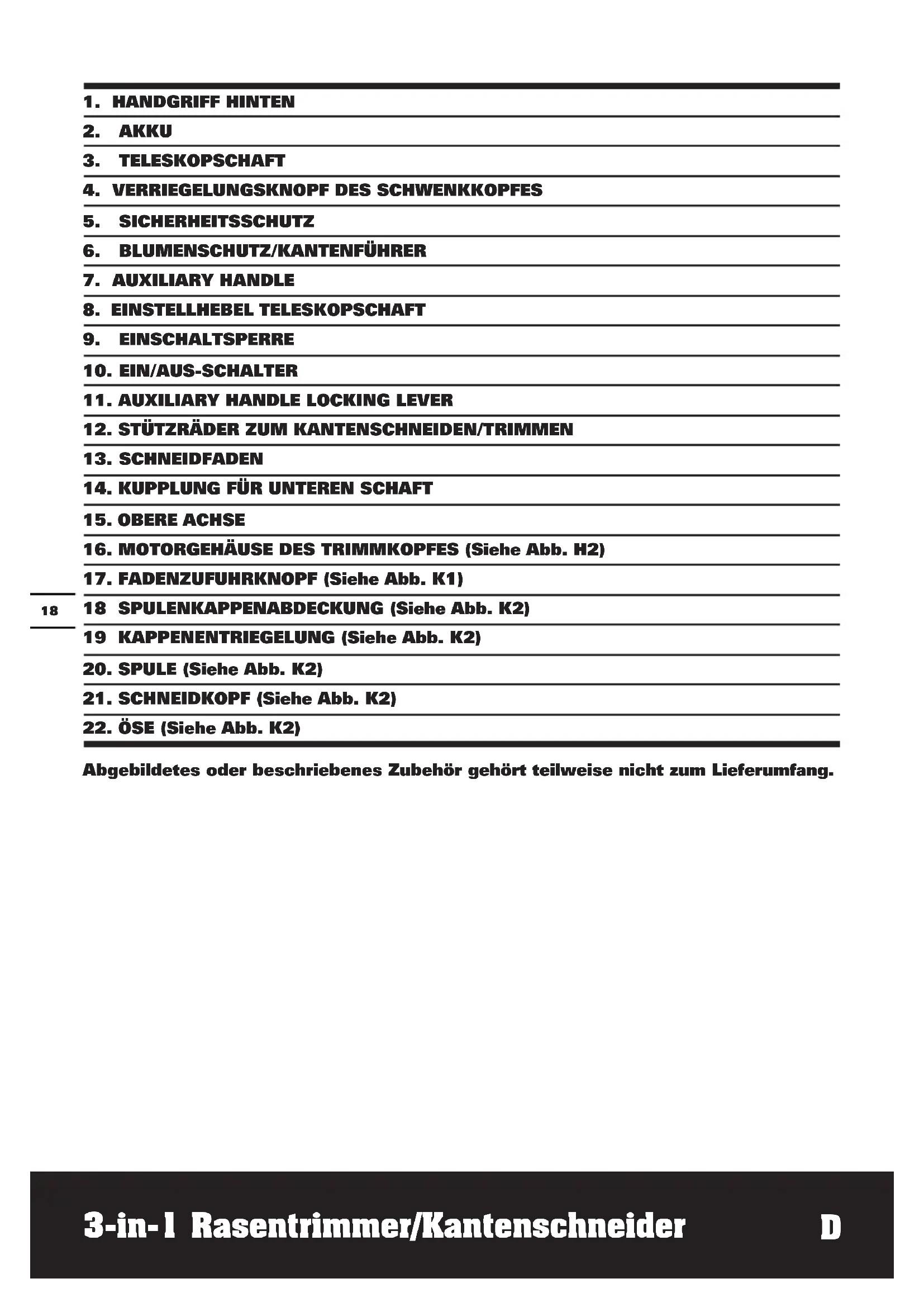

1. HANDGRIFF HINTEN
2. AKKU
3. TELESKOPSCHAFT
4. VERRIEGELUNGSKNOPF DES SCHWENKKOPFES
5. SICHERHEITSSCHUTZ
6. BLUMENSCHUTZ/KANTENFÜHRER
7. AUXILIARY HANDLE
8. EINSTELLHEBEL TELESKOPSCHAFT
9. EINSCHALTSPERRE
10. EIN/AUS-SCHALTER
11. AUXILIARY HANDLE LOCKING LEVER
12. STÜTZRÄDER ZUM KANTENSCHNEIDEN/TRIMMEN
13. SCHNEIDFADEN
14. KUPPLUNG FÜR UNTEREN SCHAFT
15. OBERE ACHSE
16. MOTORGEHÄUSE DES TRIMMKOPFES (Siehe Abb. H2)
17. FADENZUFUHRKNOPF (Siehe Abb. K1)
    18 SPULENKAPPENABDECKUNG (Siehe Abb. K2)
    19 KAPPENENTRIEGELUNG (Siehe Abb. K2)
18. SPULE (Siehe Abb. K2)
19. SCHNEIDKOPF (Siehe Abb. K2)
20. ÖSE (Siehe Abb. K2)

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

KOMPONENTEN

Typ WG169E WG169E.5 WG169E.9 (1- Bezeichnung der Maschine, Repräsentant Rasentrimmer)

	WG169E WG1	69E.5 WG169E.9
Nennspannung 20V	--- Max*
Leerlaufnenndrehzahl 7600/min
Fadenlänge 30cm
Fadenstärke 1.65mm
Ladezeit Ca. 3 stunden Ca.	1 Stunden /
Gewicht 2.6kg 2.6kg 2.2kg

*Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

LÄRMPEGEL UND VIBRATIONEN

A - gewichteter Schalldruck gemäß Anhang E von EN 786	L_pA = 78dB(A)
K_pA	3.0dB(A)
A-gewichtete Schallleistung gemäß Lärmschutzrichtlinie 2000/14/EG	L_wA = 94dB(A)
Tragen Sie Gehörschutz, Wenn Sie die Elektrowerkzeug benutzen

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsemissionspegel gemäß Lärmschutzrichtlinie 2000/14/EG	a_h = 2.8m/s^2
Unsicherheit K	1.5m/s2

WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des

Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird:

Das Werkzeug ist in gutem Zustand und gut gepflegt

Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands.

Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-

Vibrationssyndrom erzeugen

WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller

Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten,

wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10°C oder darunter.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

ZUBEHÖRTEILE

	WG169E WG1	69E.5 WG169E.9
Ladegerät 1 (WA3759) 1 (WA3860) /
Akku 1 (WA3551.1) 1 (WA3551.1) /
Stützräder zum Kantenschneiden/Trimmen	1 1 1
Spule 1 (WA0004) 1 (WA0004)	1 (WA0004)
Sicherheitsschutz	1	1	1

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Die Güteklasse muss entsprechend der Anwendung gewählt werden. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes

Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das

Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4) VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGES
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) VERWENDUNG UND BEHANDLUNG DES AKKUWERKZEUGS
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es

mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
6) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

SICHERHEITSHINWEISE FÜR RASEN-/KANTENTRIMMER

WARNING: Beim Benutzen dieser Maschine müssen die Sicherheitshinweise beachtet werden. Lesen Sie zu Ihrer eigenen Sicherheit und zum Schutz der Umherstehenden diese Anweisungen durch, bevor Sie die Maschine verwenden. Bitte bewahren Sie die Anleitung zum späteren Gebrauch sicher auf.

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden.

Kinder sollten grundsätzlich beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

a) Bedienungsanleitung lesen
b) Warnung vor Gefahren
c) Beim Arbeiten mit der Elektrowerkzeug, tragen Sie eine Schutzbrille.
d) Nicht in feuchter oder nasser Umgebung benutzen. Stromschlaggefahr!

e) Niemals Kindern oder nicht mit diesen Anweisungen vertrauten Personen den Umgang mit dem Gerät erlauben.

f) Niemals verwenden, während sich Personen, insbesondere Kinder, oder Tiere in der Nähe aufhalten.

g) Nur bei Tageslicht oder gutem künstlichen Licht arbeiten.

h) Vor der Benutzung immer prüfen, ob Teile oder Baugruppen beschädigt oder abgenutzt sind und repariert werden müssen. Den Rasentrimmer nicht verwenden, wenn das Netzkabel beschädigt oder abgenutzt ist.

i) Verwenden Sie das Gerät auf keinen Fall, wenn eine Schutzvorrichtung beschädigt ist oder fehlt.

j) Halten Sie Hände und Füße von der Schneidvorrichtung fern, insbesondere beim Starten des Motors.

k) Achten Sie darauf, dass Vorrichtungen zum Kürzen des Schneidfadens niemanden verletzen können. Nach dem Verlängern des Schneidfadens bringen Sie das Gerät erst wieder in Betriebsposition, ehe Sie es anschalten.

I) Niemals Schneidvorrichtungen aus Metall anbauen.

m) Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatz- oder Zubehörteile.

n) Ziehen Sie immer den Netzstecker aus der Steckdose, wenn Sie das Gerät überprüfen, reinigen, an ihm arbeiten oder nicht benutzen.

o) Lüftungsöffnungen regelmäßig kontrollieren und säubern.

p) Machen Sie sich mit den Bedienelementen und dem vorschriftsmäßigen Gebrauch des Trimmers vertraut.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten.
Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.
j) Akkupack bei Nichtverwendung nicht

längere Zeit aufladen lassen.

k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.

I) Akkupacks funktionieren bei normaler Zimmertemperatur (20°C ± 5°C) am besten.

m) Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden.

n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.

o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.

p) Akkupacks von Kindern fernhalten.

q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.

r) Den Akku bei Nichtverwendung aus dem Gerät nehmen.

s) Ordnungsgemäß entsorgen.

SYMBOLE

Warnung

Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt

Vor Regen und Feuchtigkeit schützen

Nicht verbrennen

Augenschutz tragen

Halten Sie einen Sicherheitsabstand zu Unbeteiligten ein.

Vor Regen und Feuchtigkeit schützen

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Trimmen

Kantenschneiden

MONTAGEHINWEISE

1. MONTAGE DER SCHUTZHAUBE (Siehe Abb. A)

Ziehen Sie die Schraube aus dem Sicherheitsschutz heraus und passen Sie den Schutz an den Trimmerkopf an; richten Sie den Sicherheitsschutz so aus, dass er an den Schlitzen am Schneidkopf einrastet. Drehen Sie das Werkzeug um und befestigen Sie den Sicherheitsschutz mit der mitgelieferten Schraube (a) am Trimmerkopf,

2. MONTAGE DER STÜTZRÄDER ZUM KANTENSCHNEIDEN (Siehe Abb. B1, B2, B3)

Platzieren Sie das Gerät mit der rechten Seite nach oben und schieben Sie die Stützrdereinheit für das Kantenschneiden/Trimmen (12) auf die Metalplatte, die sich seitlich am Schneidkopf (siehe B1) oder unter dem Sicherheitsschutz (5) (siehe B2 B3) befindet. Stellen Sie sicher, dass die Nuten der Stützrdereinheit zum Kantenschneiden/Trimmen auf der Metallplatte einrasten; sie hören dann ein klickendes Geräusch. Zum Entfernen der Radeinheit drücken Sie auf den Entriegelungsknopf (b) an den Rädern und ziehen die Räder nach außen.

HINWEISE ZUM BETRIEB

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Gerät ist bestimmt für das Schneiden von Gras und Unkraut unter Büschen sowie an Böschungen und Kanten, die mit dem Rasenmäher nicht erreicht werden können.

WARNUNG: Das Ladegerät und der Akku sind aufeinander abgestimmt und sollten nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie darauf, dass keine Metallteile o. ä. die Anschlüsse des Ladegeräts oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommen.

1. VOR GEBRAUCH IHRES KABELLOSEN RASENTRIMMERS

Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden Das mitgelieferte Akku-Ladegerät ist dem in

der Maschine eingebauten Lithium-Ionen-Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät

2. LADEN DES AKKUS

Der Lithium-lonen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet: Der Werkzeughalter dreht sich nicht mehr.

In einer warmen Umgebung oder nach extremem Gebrauch könnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sie ihn aufladen.

3. ANBRINGEN UND ENTFERNEN DES AKKUS (Siehe Abb. C)

Drücken Sie die Akkuverriegelung hinein, um den Akku zu entriegeln, und ziehen Sie ihn aus dem Werkzeug heraus. Stecken Sie den Batteriepack nach dem Aufladen wieder auf den Batterieanschluss der Heckenschere. Drücken Sie dabei den Batteriepack leicht an. Prüfen Sie, dass der Batteriepack ordnungsgemäß befestigt ist.

4. SICHERHEITS-EIN-/AUSSCHALTER (Siehe Abb. D)

Der Schalter ist in der Aus-Position gesperrt, damit das Werkzeug nicht aus Versehen anläuft. Drücken Sie den Freigabeknopf (9), danach den Ein-/Ausschalter (10). Anschließend lassen Sie den Freigabeknopf (c) los. Das Werkzeug ist nun eingeschaltet. Zum Ausschalten lassen Sie einfach den Ein-/Ausschalter los.

WARNING: Der Schneidkopf dreht sich auch nach dem Ausschalten des Gerätes weiter. Warten Sie, bis der Kopf stehenbleibt und legen Sie das Werkzeug auf den Boden.

5. EINSTELLUNG DES

TELESKOPSCHAFTS (Siehe Abb. E)

Stellen Sie einen Fuß auf den Sicherheitsschutz und ziehen Sie mit einer Hand den Einstellhebel für den Teleskopschaft (8) nach oben, bevor Sie den Teleskopschaft auf die bequemste Länge einstellen. Zum Einrasten lassen Sie den Einstellhebel für den Teleskopschaft los.

6. SCHWENKEN DES HAUPTGRIFFES (Siehe Abb. F1, F2)

Gehäuseunterteil festhalten und den Schaft nach oben ziehen, dann um 90 im Uhrzeigersinn drehen (Siehe Abb F1), und loslassen. Der Schaft rastet automatisch in dieser Position ein. (Siehe Abb. F2)

7. EINSTELLUNG DES

ZUSATZHANDGRIFFES

Ziehen Sie den Verschlusshebel des Zusatzhandgriffes nach oben (11). Halten Sie den Hebel und drehen Sie den Zusatzhandgriff in die gewünschte Position (siehe abb G). Lassen Sie den Hebel los, der Zusatzgriff ist festgestellt.

8. EINSTELLUNG DES

TRIMMKOPFWINKELS ZUM SCHAFT

WARNING: Stellen Sie sicher, dass der Sicherheitsschalter entriegelt ist, um ein unabsichtliches Starten zu vermeiden.

Wenn Sie den Winkel des oberen Schafts verstellen oder das Werkzeug vom Trimm- auf den Kantenmodus wechseln wollen, lösen Sie den Verriegelungsknopf des Schwenkkopfes mit der Hand und ziehen Sie den Trimmkopf mit genügend Kraft in die gewünschte Position, bevor Sie den Verriegelungsknopf des Schwenkkopfes einrasten lassen.

9. ABSTANDSHALTER

Abstandshalter vor dem Trimmen hineindrücken oder herausziehen, siehe Abbildung I. Ziehen Sie beim Kantenschneiden den Blumenschutz/Kantenführer heraus und klappen Sie ihn zur Seite. (Siehe Abb. I2). Stellen Sie vor dem Trimmen bzw. Kantenschneiden sicher, dass der Blumenschutz fest eingerastet ist.

ARBEITEN MIT DEM TRIMMER

WARNING: Tragen Sie immer einen geeigneten Augenschutz. Lehnen Sie sich niemals über den Trimmkopf. Wegfliegender Schmutz oder Steine können schwere Verletzungen im Gesicht

verursachen oder dazu führen, dass Sie Ihr Augenlicht verlieren, wenn Sie das Gerät öffnen. Beachten Sie folgende Hinweise für das Arbeiten mit dem Gerät: Augenschutz und schützende Kleidung tragen. Den Frontgriff in einer und den Zusatzhandgriff in der anderen Hand halten. Das Gerät maximal auf Hüfthöhe halten. Arbeiten Sie von rechts nach links, damit Schmutz und Steinchen nicht in Ihre Richtung geschleudert werden. Führen Sie das Gerät, ohne sich nach vorne über zu beugen, gerade und parallel am Boden entlang (beim Kantentrimmen senkrecht) und fahren Sie nicht in das Erdreich hinein.

WARNUNG: Vergewissern Sie sich vor dem Einschalten, dass beide Fäden aus dem Gerät herausgeführt werden. Lassen Sie den Motor erst die volle Drehzahl erreichen, ehe Sie anfangen zu schneiden.

Warnung: Max. 1,65 mm Schneidfadendurchmesser verwenden. Andere Größen werden nicht einwandfrei zugeführt, was zu Fehlfunktionen des Schneidkopfes und schweren Verletzungen führen kann. Verwenden Sie niemals Drähte, Seile, Schnüre usw. als Schneidfaden. Drähte können z. B. abbrechen und sich in lebensgefährliche Geschosse verwandeln.

Es gibt wahlweise drei Positionen zum Befestigen der Stützräder zum Kantenschneiden/Trimmen, um Ihnen beim Trimmen und Kantenschneiden behilflich zu sein.

Position 1: Verwenden der Leiträder beim Trimmen in Richtung vorwärts oder rückwärts (Siehe Abb. J1)

Bringen Sie den Rasentrimmer in die Trimmposition. Unterhalb des Sicherheitsschutzes befindet sich eine Metallplatte, an die sich die Stützräder zum Kantenschneiden/Trimmen befestigen lassen. Schieben Sie die Stützräder waagrecht auf die Metallplatte, bis sie einrasten, so dass beide Räder nach vorwärts gerichtet sind (siehe Abb. B3). Die Räder sollen beim Trimmen in Vorwärts- oder Rückwärtsrichtung Halt geben.

Position 2: Verwendung der Stützräder beim seitlichen Trimmen

Bringen Sie den Rasentrimmer in die Trimmposition. Unterhalb des Sicherheitsschutzes befindet sich eine Metallplatte, an die sich die Stützräder zum Kantenschneiden/Trimmen befestigen lassen Schieben Sie die Stützräder senkrecht bis zum Einrasten auf die Metallplatte (siehe Abb. B2). Die Räder sollten beim horizontalen Trimmen in seitlicher Richtung Halt geben. (siehe Abb. J2).

Hinweis: Sie können die Maschine auch ohne die Leiträder an der Schutzhaube zum Trimmen verwenden.

Position 3: Verwendung der Leiträder zum Kantenschneiden (siehe Abb. I2)

WARNUNG: Stellen Sie sicher, dass die Sicherheitsschalter fort ist, um ein unabsichtliches zu vermeiden.

Wechseln Sie das Werkzeug vom Trimm- in den Kantenmodus, und die Stützräder für das Kantenschneiden/Trimmen (12) lassen sich seitlich am Trimmkopf befestigen, wie in Abb. B1. ersichtlich; drehen Sie den Hauptgriff, wie es im Kapitel „DREHEN DES HAUPTGRIFFS“ beschrieben wird, lösen Sie dann den Feststellknopf des Schwenkkopfes mit genügend Kraft und ziehen Sie den Trimmkopf in die gewünschte Position. Stellen Sie sicher, dass Sie den Trimmkopfwinkel auf die niedrigste horizontale Position einstellen. Arretieren Sie schließlich den Feststellknopf des Schwenkkopfes (siehe Abb. H3) und positionieren Sie die Räder am Boden für den Kantenmodus. Richten Sie beim Kantenschneiden den Blumenschutz/Kantenführer an der Kante des Bürgersteigs an, was das gerade Kantenschneiden erleichtert. Lassen Sie nur die Fadenspitze das Gras berühren. Wenden Sie bei der Arbeit mit dem Faden keine Gewalt an. Die Kantenräder schützen das Produkt und sorgen dafür, dass es nicht den Boden berührt. Seien Sie beim Kantenschneiden besonders vorsichtig, da Gegenstände vom Trimmerfaden geschleudert werden könnten.

AUTOMATISCHE FADENZUFUHR

Wenn Sie den Trimmer zum ersten Mal einschalten, wird der Faden automatisch ein kleines Stück verlängert.

Sobald der Faden das Kappmesser berührt, ist ein „klapperndes“ Geräusch zu hören.

KEINE SORGE! Dies ist völlig normal. Nach ca. 5 Sekunden ist der Schneidfaden auf die korrekte Länge gekürzt und das Geräusch verschwindet, während der Motor seine volle Drehzahl erreicht.

Falls kein Geräusch zu hören ist, muss der Faden verlängert werden.

Schalten Sie dazu den Trimmer ab, lassen Sie ihn zum Stillstand kommen und schalten Sie ihn dann wieder ein, bis er volle Drehzahl erreicht.

Wiederholen Sie diesen Vorgang, bis Sie das klappernde Geräusch hören, das entsteht, wenn der Faden gegen das Kappmesser schlägt

MANUELLE ZUFÜHRUNG DES FADENS (Siehe Abb. K1)

Schalten Sie den Trimmer aus und entfernen Sie den Akku.

Der Faden kann auch manuell verlängert werden.

Drücken und lösen Sie dazu den manuellen Zufuhrknopf (17), während Sie den Faden vorsichtig bis zum Kappmesser herausziehen.

Wenn Sie den Faden auf die benötigte Länge verlängert haben, ziehen Sie vorsichtig am zweiten Faden (ohne den manuellen Zufuhrknopf ein zweites Mal zu betätigen).

Der Faden darf nicht über das Kappmesser hinausreichen; andernfalls wurde er zu weit herausgezogen.

Entfernen Sie in einem solchen Fall die Spulenkappe und drehen Sie die Spule im Gegenuhrzeigersinn, bis der überschüssige Faden aufgewickelt ist.

SO ENTFERNT MAN DIE KAPPE(Siehe Abb. K2)

Halten Sie die beiden Laschen (19). (Siehe Abb. K2)

Gedrückt.Ziehen Sie die Kappe von der Spulenhalterung ab

Beim Aufsetzen Der Kappe

Säubern Sie die Kappe und die Spulenhalterung.

Setzen Sie die Kappe auf und drücken Sie sie leicht in Richtung Spulenhalterung, bis sie fest sitzt.

Kontrollieren Sie, ob die Kappe richtig sitzt, indem Sie versuchen sie zu lösen, ohne auf die beiden Laschen zu drücken.

AUSTAUSCHEN VON SCHNEIDFADEN UND SPULE (Siehe Abb. K3).

Schalten Sie den Trimmer aus und entfernen Sie den Akku.

Nehmen Sie die Spulenkappenabdeckung ab. Nehmen Sie die alte Spule aus der Spulenhalterung heraus. Entfernen Sie ggf. beschädigte Faden- oder Schneidreste vom Spulenbereich. Ziehen Sie den Faden der neuen Ersatzspule durch die Öse der Spulenhalterung. Setzen Sie die neue Spule in die Halterung ein, wobei die ausgeschnittenen Bereiche der Spule nach innen oder unten gerichtet sein sollen. Nach dem Einsetzen in die Spulenhalterung sollte die glatte Seite der Spule sichtbar sein.

MANUELLES AUFSPULEN DES FADENS (Siehe Abb. L1-L4)

Nehmen Sie einen ungefähr 3m langen Faden. Schieben Sie ein ca. 15mm langes Stück Faden in die Öffnungen im oberen Teil der Spule und wickeln Sie die Spule in Richtung der oben auf der Spule markierten Pfeile auf.

Lassen Sie die letzten 100mm des Fadens heraushängen und klemmen Sie sie fest. Achten Sie darauf, dass der Faden gleichmäßig auf die Spule aufgewickelt ist. Andernfalls kann die automatische Fadenzufuhr nicht einwandfrei funktionieren. Bauen Sie dann die Spule wie unter

„Austausch von Spule und Schneidfaden“ beschrieben ein.

WARTUNG

Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen.

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung.

Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber.

Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innererTeile.

STÖRUNGSBEHEBUNG

In der folgenden Tabelle finden Sie Probleme und Maßnahmen, die Sie ergreifen können, falls Ihre Maschine nicht ordnungsgemäß funktioniert. Warnung: Schalten Sie die Maschine aus und entfernen Sie den Akku, bevor Sie Störungen beheben.

Problem Mögliche	Ursachen Abhilfemaßnahme
Trimmer funktioniert nicht	Akku entladen.Akku zu heiß/kalt.Motor ist beschädigt.Leitungen im Geräteinneren sind beschädigt	Akku aufladen; siehe auch unter „SO LADEN SIE IHREN AKKU AUF”.Gerät abkühlen/erwärmen lassen.Kundendienst kontaktieren.Kundendienst kontaktieren.
Trimmer arbeitet nur mit Unterbrechungen	Motor ist beschädigt.Akku nicht vollständig aufgeladen.Ein-/Ausschalter defekt.	Kundendienst kontaktieren.Akku aufladen.Kundendienst kontaktieren.
Übermäßige Vibrationen/Lärm exzessiv.	Maschine defekt.Fadenspule nicht gut aufgewickelt.	Kundendienst kontaktieren.Faden neu aufwickeln. Siehe unter „So bauen Sie Spule und Schneidfaden ein”.
Schneidezeit per Akkuladung ist zu kurz.	Akku wurde längere Zeit nicht benutzt oder nur kurz aufgeladen.Gras zu hoch.Akku defekt.	Akku voll aufladen; siehe auch unter “SO LADEN SIE IHREN AKKU AUF”.In Abschnitten trimmen.Akku austauschen.
Maschine schneidet nicht.	Faden abgerissen.Akku nicht voll aufgeladen.Motor ist beschädigt (Drehzahl ist zu niedrig).Gras hat sich um den Schneidkopf verfangen.	Faden austauschen.Akku aufladen; siehe auch unter „SO LADEN SIE IHREN AKKU AUF”.Kundendienst kontaktieren.Gras entfernen.
Ununterbrochenes Aufleuchten der Akkuladeanzeige.Kein Ladevorgang möglich.	Akku nicht (richtig) eingelegt.Akkukontakte verunreinigt.Akku defekt.	Akku ordentlich in das Akkuladegerät hineinlegen.Akkukontakte reinigen oder Akku austauschen.Akku austauschen.
Akkuladeanzeige leuchtet nicht auf.	Stecker des Akkuladegerätes ist nicht (vollständig) eingesteckt.Steckdose, Netzkabel oder Akkuladegerät ist defekt.	Netzstecker (vollständig) in Steckdose stecken.Netzspannung prüfen;Batterieladegerät vom technischen Kundendienst überprüfen lassen.
Automatische Fadenzufuhr funktioniert nicht.	Schneidfaden ist nicht gut aufgewickelt.Faden hat sich verfangen.Faden ist aufgebraucht.	Faden manuell führen; wenn noch immer keine Zuführung nach außen, Spule entfernen und Faden nochmals aufwickeln.Durch neue Fadenspule ersetzen.

UMWELTSCHUTZ

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt

werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Konrad-Adenauer-Ufer 37

50668 Köln

Erklären hiermit, dass unser Produkt, Beschreibung

WORX 3-in-1 Rasen-/Kantentrimmer

Funktion Schneiden von Gras und Unkraut

Den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC

2004/108/EC

2011/65/EU

2000/14/EC geändert durch 2005/88/EC

- Konformitätsbewertungsverfahren nach Anhang VI

- Garantierte Schallleistung 94dB(A)

- Zertifizierungsstelle

Zur Kompilierung der technischen Datei ermächtigte Person

POSITEC Qualitätsleiter

1. POIGNÉE ARRIÈRE
2. PACK BATTERIE
3. ARBRE TÉLESCOPIQUE
4. LANGUETTE DE VERROUILLAGE DE LA TÊTE PIVOTANTE
5. CAPOT DE PROTECTION
6. PROTÈGE VÉGÉTATION/BORDURE
7. POIGNÉE AUXILIAIRE
8. GÂCHETTE DE RÉGLAGE DU MANCHE TÉLESCOPIQUE
9. MANETTE DE VERROUILLAGE
10. INTERRUPTEUR DE MARCHE/ARRET
11. BOUTON DE VERROUILLAGE DE LA POIGNÉE AUXILIAIRE
12. ROUES DE SUPPORT DU COUPE BORDURE/DÉBROUSAILLEUSE
13. COUPE FIL
14. FLASQUE INFÉRIEUR
15. ARBRE SUPÉRIEUR
16. ENVELOPPE DE MOTEUR DE LA TÊTE DE COUPE (Voir Fig. H2)
17. BOUTON DE DISTRIBUTION DU FIL (Voir Fig. K1)
    18 COUVERCLE DE LA BOBINE (Voir Fig. K2)
    19 FERMETURE DU COUVERCLE (Voir Fig. K2)
18. BOBINE (Voir Fig. K2)
19. TÊTE DE COUPE (Voir Fig. K2)
20. OEILLET (Voir Fig. K2)

Konrad-Adenauer-Ufer 37

50668 Köln

Konrad-Adenauer-Ufer 37

50668 Köln

Konrad-Adenauer-Ufer 37

50668 Köln

2) ELEKTRISCHE VEILIGHEID

STEUNWIELEN VOOR RANDSNIJDEN/TRIMMEN

Konrad-Adenauer-Ufer 37

50668 Köln

Erklærer herved, at produktet,

Beschrijving

WORX 3-in-1 grasrandsnijder

Konrad-Adenauer-Ufer 37

50668 Köln

Konrad-Adenauer-Ufer 37

50668 Köln

Konrad-Adenauer-Ufer 37

50668 Köln

Sicherheitsabstand zu Unbeteiligten ein.

Konrad-Adenauer-Ufer 37

50668 Köln

Konrad-Adenauer-Ufer 37

50668 Köln
