MANUAL DE UTILIZARE WG169E.9 WORX

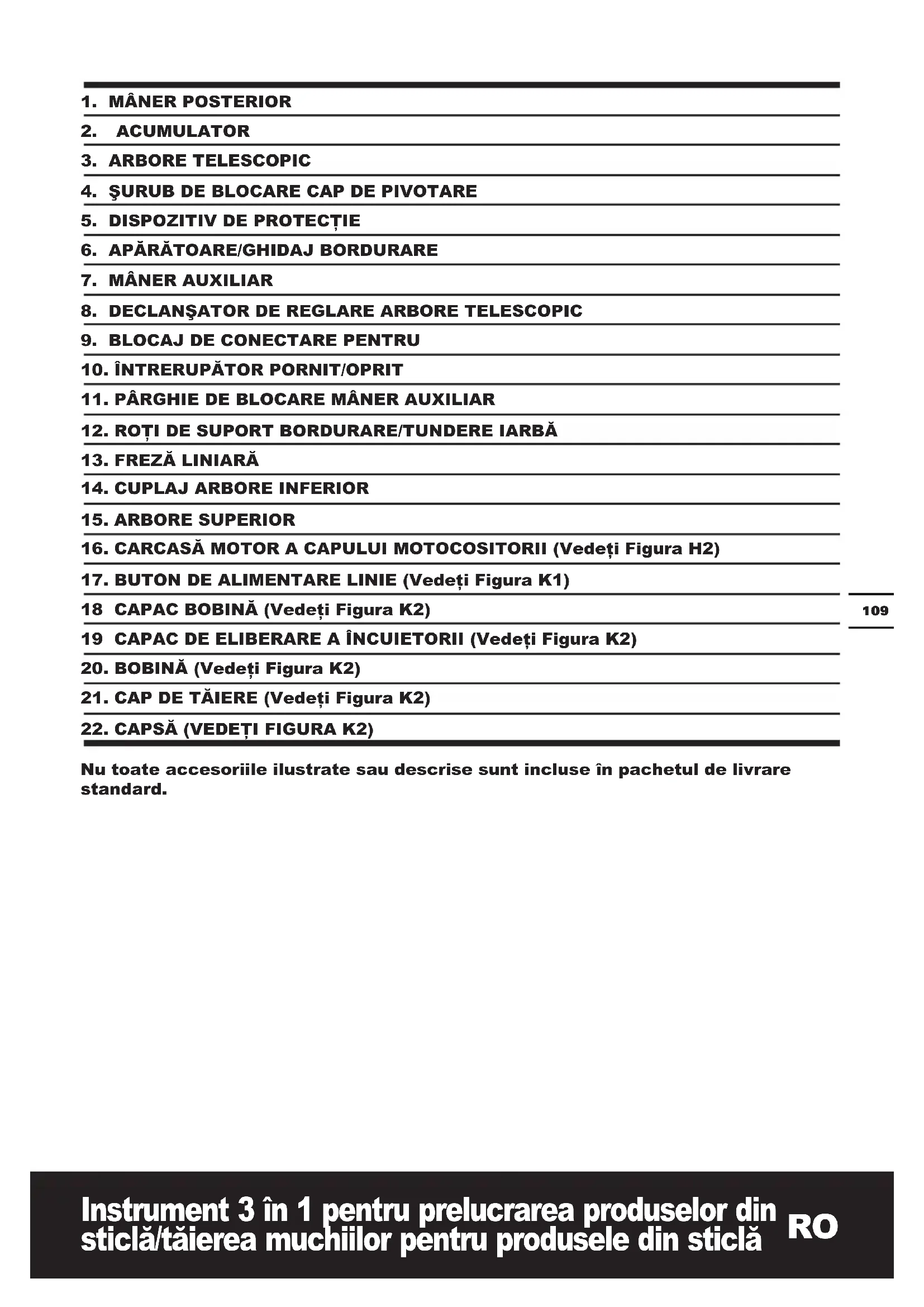

18 CAPAC BOBINĂ (Vedeți Figura K2)

19 CAPAC DE ELIBERARE A ÎNCUIETORII (Vedeți Figura K2)

1. BOBINĂ (Vedeți Figura K2)

2. CAP DE TĂIERE (Vedeți Figura K2)

3. CAPSĂ (VEDEȚI FIGURA K2)

Nu toate accesoriiile illustrate sau descrise sunt incluse în pachetul de livrare standard.

DATE TEHNICE

Tip WG169E WG169E.5 WG169E.9 (1- denumire maşină, reprezentând Motocositoarea pentru iarbă, cu accumulator)

	WG169E WG1	69E.5 WG169E.9
Tensiune nominală 20V	--- Max*
Turație nominală la mers în gol	7600/min
Diametru de tăiere 30cm
Diametru linie 1.65mm
Timp încărcare Aprox. 3 oră.	Aprox. 1 oră. /
Greutate mașină 2.6kg 2.6kg	2.2kg

*Tensiune măsurată în gol. Tensiunea inițială a bateriei atinge maximum 20 volți. Tensiunea nominală este de 18 volți.

INFORMATII ZGOMOTE/VIBRATII

Presiune sonoră ponderată conform Anexei E a EN 786	L_pA = 78dB(A)
K_pA	3.0dB(A)
Presiune sonoră ponderată conform Directivei 2000/14/CE privind zgomotul L	_wA = 94dB(A)
Purtați echipament de protectție pentru urechi

INFORMATII PRIVIND VIBRATIILE

Valoare emisie vibrații conform Directivei 2000/14/CE privind zgomotele	a_h = 2.8m/s^2
Marjă de eroare K	1.5m/s2

AVERTISMENT: Valoarea emisiilor de vibrații în timpul utilizării effective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată, în

functie de următoarele exemple și alte variații privind utilizarea uneltei:

Modul în care este utilizată unealta și materialele tăiate sau găurite.

Unealta să fie într-o stare bună și întreținută corespunzător.

Utilizarea accesoriiului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare.

Strângerea cu fermitate a mânerelor și utilizarea oricăror accesorii anti-vibratii.

lar unealta este utilizată conform destinației de utilizare și acestor instrucțiuni.

Această unealtă poate cauza sindromul vibrației mâinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condițiile de utilizare reale trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum

momentele când unealta este oprită și când merge în gol, dar nu efectuează operația propriu-zisă.

Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru.

Ajută la reducerea riscului de expunere la vibrații.

Utilizați ÎNTOTDEAUNA dălți, burghie și lame ascuțite.

Întrețineți unealta în conformitate cu aceste instrucțiuni și mențineți-o bine lubrifiată (dacă este cazul).

Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibrății.

Evitați utilizarea uneltelor la temperaturi de 10°C sau mai puțin.

Planificați-vă lucrul pentru a desfășura utilizarea uneltelor cu nivel ridicat de vibrații de-a lungul mai multor zile.

ACCESORII

	WG169E WG169E.5 WG169E.9
Încărcător 1 (WA3759) 1 (WA3860) /
acumulator 1 (WA3551.1) 1 (WA3551.1) /
Roată de suport bordurare/tundere iarbă	1 1 1
bobină 1 (WA0004) 1 (WA0004)	1 (WA0004)
Dispozitiv de protecție	1	1	1

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Utilizați accesorii de bună calitate de la un producător cunoscut. Alegeți tipul în funcție de lucrarea pe care urmează să o efectuați. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

AVERTISMENTE DE SIGURANTĂ GENERALE PENTRU ȘCULELE ELECTRICE

AVERTISMENT: Cițiți toate avertismentele privind siguranța și e instructiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la șoc electric, incendiu și/sau accidentare gravă.

Păstrați toate avertismentele și instrucțiunile pentru referință în viitor.

Termenul „sculă electrică” din avertismente se referă la scula electrică cu alimentare de la rețea (cu cordon de alimentare) sau scula electrică alimentată de la baterie (fără cordon de alimentare).

1) SIGURANTA LOCULUI DE MUNCĂ
a) Mentineți locul de muncă curat și bine iluminat. Spațiile aglomerate și întunecate predispun la accidente.
b) Nu actionați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafului inflamabil. Sculele electrice produc scântei care pot aprinde praful sau vaporii.
c) Tineți copiii și spectatorii la distanță în timp ce acționați o sculă electrică. Neatenția vă poate face să pierdeți controlul.

2) SIGURANTA ÎN DOMENIUL ELECTRIC

a) Fișele sculei electrice trebuie să se potrivească în borna de ieșire. Nu modificați niciodată fișa în niciun fel. Nu utilizati fișe adaptoare la sculele electrice cu împământare (legate la pământ). Fișele nemodificate și bornele de ieșire potrivite vor reduce riscul de șoc electric.

b) Evitați contactul fizic cu suprafețele împământate sau legate la pământ, cum sunt țevile, radiatoarele, mașinile de gătit și frigiderele. Există un risc crescut de șoc electric în cazul în care corpul dvs. intră în contact cu obiectelelegate la pământ.

c) Nu expuneți sculele electrice la ploaie sau condiții umede. Apa care pătrunde în scula electrică crește riscul de șoc

electric.

d) Nu abuzați de cordonul de alimentare. Nu utilizați niciodată cordonul de alimentare pentru transportul, extragerea sau deconectarea sculei electrice. Tineți cordonul de alimentare la distanță de sursele de căldură, ulei, margini ascuțite sau piese în mișcare. Cordoanele de alimentare deteriorate sau încâlcite cresc riscul de șoc electric.

e) Când actionați o sculă electrică în aer liber, utilizati un cordon de alimentare potrivit pentru utilizarea în aer liber. Utilizarea unui cordon de alimentare potrivit pentru utilizarea în aer liber reduce riscul de șoc electric.

f) Dacă actionarea unei scule electrice într-o locație umedă nu poate fi evitată, utilizați o alimentare protejată de tip dispozitiv la curent rezidual (RCD). Utilizarea unui RCD reduce riscul de șoc electric.

3) SIGURANTA PERSONALĂ

a) Fiți vigilant, atent la ceea ce faceți și folosiți-vă bunul simț când acționați o sculă electrică. Nu utilizați o sculă electrică atunci când sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timpul acționării sculelor electrice poate duce la accidentarea personală gravă.

b) Utilizați echipament de protecție personală. Purtați întotdeauna ochelari de protecție. Echipamentul de protecție, cum este masca de praf, încălțămintea de protecție anti-derapantă, casca de protecție sau protecția auzului ,utilizat în condițiile adecvate, reduce riscul accidentărilor.

c) Preveniți pornirea neintentionată. Asigurați-vă că întrerupătorul este în poziția oprit înainte de conectarea la sursa de alimentare și/sau a bateriei, la ridicarea sau transportul sculei.

Transportul sculelor electrice cu degetele pe întrerupător sau alimentarea sculelor electrice cu întrerupătorul pornit predispune la accidente.

d) Îndepărtați orice cheie de reglare sau cheie fixă înainte de pornirea sculei electrice. O cheie fixă lăsată atașată pe o piesă în mișcare a sculei electrice poate duce la accidente grave.

e) Nu vă întindeți prea mult. Mențineți întotdeauna o poziție stabilă și echilibrată. Aceasta vă permite un control mai bun al sculei electrice în situații neașteptate.

f) Îmbrăcați-vă adecvat. Nu purtați îmbrăcăminte largă sau bijuterii. Tineți păăul, îmbrăcămintea și bijuteriile la distanță de piesele în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele în mișcare.

g) Dacă dispozitivele sunt prevăzute cu mecanisme de conectare la instalații de absorbție și colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate corect. Utilizarea instalațiilor de colectare a prafului poate reduce pericolele legate de acesta.

4) UTILIZAREA ŞI ÎNTRETINEREA SCULELOR ELECTRICE

a) Nu forțați scula electrică. Utilizați scula electrică adecvată pentru aplicația dvs. Cu scula electrică adecvată ve-ți efectua lucrarea mai bine și mai sigur la viteza pentru care a fost proiectată.

b) Nu utilizati scula electrică dacă întrerupătorul de pornit-oprit este defect. Orice sculă electrică imposibil de controlat cu întrerupătorul este periculoasă și trebuie reparată.

c) Deconectați fișa din sursa de alimentare și/sau bateria din scula electrică înainte de orice reglare, schimbare a accesoriiilor sau depozitare a sculelor electrice. Astfel de măsuri de siguranță preventive reduc riscul de pornire accidentală a sculei electrice.

d) Depozitați sculele electrice departe de copii și nu permiteți persoanelor nefamiliarizate cu scula electrică sau cu aceste instrucțiuni, utilizarea acestora. Sculele electrice sunt periculoase în mâna utilizatorilor neinstruiți.

e) Întrețineți sculele electrice. Verificați nealinierea sau griparea pieselor în

mișcare, ruperea pieselor și orice altă defectiune care poate afecta funcționarea sculei electrice. Dacă este deteriorată, reparați scula electrică înainte de utilizare. Multe accidente sunt cauzate de scule electrice prost întreținute.

f) Păstrați sculele așchietoare ascuțite și curate. Sculele așchietoare margini ascuțite întreținute adecvat sunt mai puțin predispuse la gripare și sunt mai ușor de controlat.

g) Utilizați scula electrică, accesoriiile și burghiile etc. în conformitate cu aceste instrucțiuni, luând în considerare condițiile de muncă și tipul delucrare ce se va executa.

Utilizarea sculei electrice pentru alte operații de cât pentru cele care a fost proiectată poate duce la situații periculoase.

5) UTILIZAREA ŞI ÎNTRETINEREA BATERIEI

a) Reîncărcați numai cu încărcătorul specificat de producător. Un încărcător potrivit pentru un tip de baterie poate produce un risc de incendiu când este utilizat la un alt tip de baterie.

b) Utilizați scula electrică numai cu bateriile specificate de producător. Utilizarea oricărei alte baterii poate produce un risc de accidentare și incendiu.

c) Când bateria nu este în uz, țineți-o la distanță de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.

d) în condiții de suprasolicitare, bateria poate împroșca lichid; evitați contactul cu acesta. Dacă se produce contactul accidental cu lichidul din baterie, spălați-vă cu apă. Dacă lichidul atinge ochii, cereți asistență medicală de specialitate.

Lichidul împròscat din baterie poate cauza iritații sau arsuri sau chir orbirea.

6) SERVICE-UL

a) Reparați scula electrică la un depanator calificat, utilizând numai piese de schimb originale. Aceasta va asigura menținerea utilizării în siguranță și de durată a sculei electrice.

INSTRUCTIUNI PRIVIND SIGURANTA

ATENTIE—Citiți cu grijă următoarele instrucțiuni.

Familiarizați-vă cu elementele de operare și utilizarea reglementară a sculei electrice de grădină. Păstrați la loc sigur instrucțiunile de folosire în vederea unei utilizări ulterioare.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

Acest echipament nu trebuie utilizat de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mintale reduse sau care nu au experiența și cunoștințele necesare, cu excepția cazului când sunt supravegheate sau au fost instruite în ceea ce privește utilizarea echipamentului de către o persoană răspunzătoare de siguranța lor.

Supravegheati copiii pentru a vă asigura că nu se joacă cu echipamentul.

a) Citiți instrucțiunile de folosire.
b) Instruiti persoanele aflate în zonă să păstreze distanța.
c) Purtati echipament de protectie pentru ochi
d) Pentru utilizare interioară sau nu îl expuneți la ploaie.
e) Nu lăsați copiii sau persoanele nefamiliarizate cu instrucțiunile să folosească mașina.
f) Întrerupeți folosirea mașinii dacă persoane, în special copii sau animale de casă se află în vecinătate
g) Folosiți mașina doar pe durata zilei sau în condiții de lumină artificială excelente.
h) Înainte de folosirea maşinii și după orice impact, verificați semnele de uzură sau stricăciune și reparați dacă e necesar. Nu folosiți foarfeca în cazul în care corzile sunt stricate sau uzate
i) Niciodată nu operați mașina cu apărătorile

stricate sau fără apărători.

j) Tineți picioarele și mâinile departe de mijloacele de tăiere tot timpul și în special când porniți motorul.
k) Fiți atent împotriva vătămării de la orice dispozitiv adecvat pentru tăierea lungimii filamentului în linie. După mărirea noi linii de tăiere întoarceți mașina la poziția sa normală de funcționare înainte de a o porni.

I) Nu potriviti niciodată elemente de tăiere din metal.

m) Nu folosiți niciodată piese de schimb sau accesorii neasigurate sau recomdandate de producător

n) Asigurați-vă întotdeauna că deschizăturile de ventilație sunt ținute curate de resturi;

o) Dacă se utilizează în mod abuziv, poate să curgă lichid din baterie; evitați contactul. Dacă există contact accidental, clătiți cu apă. Dacă lichidul intră în contact cu ochii, contactați un medic. Lichidul scurs din baterie poate provoca iritații sau arsuri.

p) Familiarizați-vă cu comenzile și cu utilizarea adecvată a echipamentului;

AVERTISMENTE PRIVIND SIGURANTA PENTRU ACUMULATOR

a) Nu demontați, deschideți sau rupeți elementele sau accumulatorul.

b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când bateria nu este în uz, țineți-o la distanță de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.

d) Nu supuneți accumulatorul la şocuri mecanice.

e) în cazul scurgerii accumulatorului, aveți grijă ca lichidul să nu intre în

contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.

f) Consultați medicul imediat dacă ați înghițit un element sau un acumulator.
g) Mențineți acumulatorul curat și uscat.
h) Ştergeți terminalele accumulatorului cu o cârpă curată și uscată dacă se murdăresc.
i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.
j) Nu încărcați acumulatorul atunci când nu îl utilizați.
k) După perioade extinse de depozitare, ar putea fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performanțe maxime.
I) Acumulatorul oferă cele mai bune performanțe când este operat la temperatura normală a camerei (20°C ± 5°C).
m) Când depuneți la deșeuri acumulatorii, păstrați separat acumulatorii unor sisteme electrochimice diferite.
n) Reîncărcați folosind doar încărcătorul specificat de POSITEC. Un încărcător potrivit pentru un tip de cartuș de accumulatori poate provoca riscul incendierii dacă este folosit pentru un alt tip de cartuș de accumulatori.
o) Nu utilizati acumulatoare care nu sunt concepute pentru a fi utilizate cu acest echipament.
p) Nu lăsați acumulatorul la îndemâna copiilor.
q) Păstrați documentația originală a produsului pentru consultări ulterioare.
r) Îndepărtati accumulatorul din echipament atunci când nu îl utilizati.
s) Eliminați acumulatorul în mod corespunzător.

SIMBOLURI

Avertisement

Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucțiuni

Nu expuneți la ploaie sau apă

Nu ardeti

Purtați echipament de protecție pentru ochi

Instruiti persoanele aflate în păstreze distanța.

Pentru a evita riscul de electrocutare, nu folositi în condiții de parf sau umezeală.

Acest produs a fost marcat cu un simbol referitor la înlăturarea deșeurilor electrice și electronice. Acesta semnifică faptul că produsul nu trebuie depus în același loc cu deșeurile menajere, ci trebuie returnat într-un sistem de colectare ce respectă Directiva Europeană 2002/96/CE. Ulterior va fi reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Echipamentele electrice și electronice pot fi periculoase pentru mediul înconjurător și pentru sănătatea umană deoarece conțin substanțe periculoase

Bordurare

Tundere

ASAMBLARE

1. ASAMBLAREA APĂRĂTORII (Consultați Fig. A)

Îndepărtați un şurub de la apărătoare; atașați apărătoarea la capul motocositorii. Aliniați apărătoarea astfel încât să gliseze în fantele amplasate pe capul motocositorii. Întoarceți unealta și fixați apărătoarea pe capul motocositorii folosind şurubul (a) furnizat.

2. ASAMBLAREA ROTILOR DE SUPORT PENTRU BORDURARE/TUNDERE IARBĂ (Consultați Fig. B1, B2, B3)

Tinând unealta cu partea dreaptă în sus, glisați ansamblul roților de suport pentru bordurare/tundere iarbă (12) pe placa de metal localizată în partea lateral a capului de tăiere (Consultați B1) sau sub apărătoarea de siguranță (5) (Consultați B2, B3). Canelurile de pe ansamblul roților de suport pentru bordurare/tundere iarbă trebuie să se blocheze cu un clic pe placa de metal. Pentru a demonta ansamblul roților, apăsați butonul de eliberare (b) de pe roți și trageți roțile în afară.

INSTRUCTIUNI DE EXPLOATARE

UTILIZARE CONFORM DESTINAØIEI

Maquina este destinată tâierii ierbii μi buruienilor de sub tufiμuri precum μi de pe taluzuri μi margini, unde nu se poate ajunge cu motocositoarele de gazon.

AVERTISMENT:

Încărcătorul și accumulatorul sunt

concepute special pentru a lucra împreună, astfel că nu încercați să utilizați orice alt dispozitiv. Nu introduceți sau nu permiteți niciodată pătrunderea obiectelor metalice în conectorii încărcătorului și ai accumulatorului întrucât pot apărea o întrerupere a curentului și pericol.

1. BÎNAINTE DE UTILIZAREA UNELTEI FĂRĂ FIR

Accumulatorul este NEÎNCĂRCAT și trebuie să încărcați o dată înainte de utilizare. Atunci când încărcați bateria nouă sau o baterie care nu a fost utilizată perioade de timp mari, este posibil să nu se încarce în întregime până ulterior descărcării complete în timpul utilizării și reîncărcării de mai multe ori.

2. ÎNCĂRCAREA ACUMULATORULUI

Accumulatorul litiu-ion este protejat împotriva descărcării complete. Când acumulatorul este descărcat, mașina este oprită cu ajutorul unui circuit de protecție: Capul motocositorii nu se va mai roti.

Într-un mediu cald sau după o utilizare intensă, accumulatorul se poate încinge prea tare pentru a putea fi încărcat. Permiteți răcirea acestuia înainte de a-l reîncărca.

3. PENTRU A DEMONTA SAU MONTA ACUMULATORUL (Consultați Fig. C)

Apăsați butonul de eliberare a accumulatorului pentru a elibera accumulatorul din motocositoare. După reîncărcare, introduceți acumulatorul în portul de baterie al motocositorii. O simplă apăsare și o ușoară presiune vor fi suficiente.

4. ÎNTRERUPĂTORUL PORNIT/OPRIT DE SIGURANPĂ (Vedeți figura D)

Întrerupătorul este blocat pentru prevenirea pornirii accidentale. Apăsapi butonul de blocare (9), apoi întrerupătorul pornit/oprit °i eliberași butonul de blocare. Întrerupătorul este pornit. Pentru oprire, eliberași întrerupătorul pornit/oprit.

AVERTISMENT: Capul de tăiere continuă să se rotească după ce na de tuns a fost oprită, așteptați când se oprește apoi lăsați jos atul.

5. REGLAREA ARBORELUI TELESCOPIC (Consultați Fig E)

Puneți un picior pe apărătoarea de siguranță, apoi folosiți o mână pentru a trage în sus declanșatorul de reglare a arborelui telescopic (8) și reglați arborele telescopic la cea mai confortabilă lungime. Eliberați declanșatorul de reglare a arborelui telescopic pentru blocare în poziție.

6. ROTIREA MÂNERULUI PRINCIPAL (Consultați Fig F1, F2)

Mai întâi, apăsați partea inferioară a carcasei cu piciorul și trageti în sus arborele superior (15).

Apoi, rotiți arborele superior în sensul acelor de ceasornic cu 90 de grade (Consultați Fig.F1) și eliberați; arborele va fi blocat automat în poziție (Consultați Fig. F2).

7. REGLAREA MÂNERULUI AUXILIAR

Trageți în sus pârghia de blocare a mânerului auxiliar (11).

Țineți de pârghia de blocare și rotiți mânerul auxiliar în cea mai confortabilă și echilibrată poziție (Consultați Fig G)

Eliberați pârghia, iar mânerul auxiliar va fi blocat.

8. REGLAREA UNGHIULUI CAPULUI MOTOCOSITORII FATĂ DE ARBORE

AVERTISMENT: Asigurați-vă că întrerupătorul de siguranță este at, pentru a preveni pornirea lentală.

Pentru a regla unghiul arborelui superior sau pentru a comuta unealta din modul de tundere iarbă în modul de bordurare, deblocați șurubul de blocare a capului de pivotare manual și, utilizând o forță suficientă, trageți capul motocositorii în poziția dorită, apoi blocați șurubul de blocare a capului de pivotare.

9. APĂRĂTOARE/GHIDAJ BORDURARE

Trageți apărătoarea/ghidajul de bordurare înaintea tunderii ierbii, în modul indicat în figura I1.

De asemenea, în timpul bordurării, trageti în afară apărătoarea/ghidajul de bordurare și tîneți în lateral (Consultați Fig 12).

Înaintea tunderii ierbii și bordurării, asigurați-vă că apărătoarea este blocată ferm în poziție.

FUNCTIONAREA

AVERTISMENT: Întotdeauna purtați ochelari de protectie. Nu vă aplecați niciodată înspre capul de tăiere. Pietre sau resturi pot ricoșa sau să vă fie aruncate în ochi si pe față și poate cauza orbire sau vătămări grave când operați utilajul, verificați următoarele:

Purtați ochelari de protecție și îmbrăcăminte groasă. Țineți mânerul din față cu o mână și mânerul auxiliar

cu cealaltă mână. Tineți aparatul la nivelul taliei. Lucrați mereu de la dreapta la stânga pentru a permite resturilor să fie aruncate departe de Dvs. Fără să vă aplecați, tineți cablul paralel și aproape de sol (perpendicular când se bordurează) și nu direct în materialul de tăiat.

AVERTISMENT: Asigurați-vă că ambele linii sunt alimentate te de operare. Asigurați-vă că orul este la viteză maximă înaintiere.

ATENTIE: Folosiți doar de la 1.65 mm de cablu de tăiere, diametru fiere. Alte mărimi de cablu nu vor fi entate corespunzător și va rezulta ere improprie a capului de tăiere poate cauza vătămări grave. Nu iți alte materiale precum fire, sfori, ghii etc. Firul se poate poate rupe în ul tăierii și poate deveni un rectil periculos ce poate cauza mări grave.

ROȚI DE SUPORT PENTRU BORDURARE/TUNDERE IARBĂ

Există trei poziții opționale pentru roțile de suport bordurare/tundere iarbă, pentru a fi atașate în timpul tunderii ierbii sau bordurării.

Pozitia 1: Utilizând roțile de ghidare la tunderea ierbii, în direcție înainte sau înapoi (Consultați Fig J1)

Pozitionați motocositoarea în poziția pentru tunderea ierbii. Sub apărătoarea de siguranță, există o placă metalică la care se vor atașa roțile de suport pentru bordurare/tundere iarbă. Glisați roțile de suport pe orizontală pe placa metalică până când acestea se blochează în poziție, astfel încât ambele roți să fie orientate spre înainte (Consultați Fig B3). Roțile trebuie să ofere suport atunci când tundeți iarba deplasându-vă înainte sau înapoi.

Pozitia 2: Utilizând roțile de ghidare atunci când tundeți iarba dintr-o parte în cealaltă

Pozitionați motocositoarea în poziția pentru tunderea ierbii. Sub apărătoarea de siguranță, există o placă metalică la care se vor atașa roțile de suport pentru bordurare/tundere iarbă. Glisați roțile suport pe verticală pe placa metalică până

când acestea se blochează în poziție (Consultați Fig B2). Roțile trebuie să ofere suport atunci când tundeți în direcție orizontală, dintr-o parte în cealaltă (Consultați Fig J2).

NOTĂ: puteți utiliza unealta și fără roțile de ghidare pe apărătoare, atunci când tundetți iarba.

Pozitia 3: Utilizarea roților de ghidare în timpul bordurării (Consultați Fig I2)

AVERTISMENT: Asigurați-vă că întrerupătorul de siguranță este at, pentru a preveni pornirea dentală.

Comutați unealta din modul de tundere iarbă în modul de bordurare, roțile de suport bordurare/ tundere iarbă (12) se vor atașa pe partea laterală a capului motocositorii, conform Fig.B1.; rotiți mânerul principal în modul descris în “ROTIREA MÂNERULUI PRINCIPAL”, apoi deblocați şurubul de blocare a capului de pivotare și, utilizând forță suficientă, trageți capul motocositorii în poziția dorită. Asigurați-vă că reglați unghiul capului motocositorii în cea mai joasă poziție orizontală. La final, blocați şurubul de blocare a capului de pivotare (Consultați Fig H3) și poziționați roțile pe sol pentru modul de bordurare. În timpul bordurării, țineți apărătoarea/ghidajul de bordurare aliniate cu marginea pe care vă de plasați, acest lucru ajutând la bordurarea în linie dreaptă. Doar vârful liniei va intra în contact cu zona de lucru. Nu forțați linia. Roțile de bordurare ajută la protejarea unității, împiedicând contactul acesteia cu solul. Acordați atenție mare în timpul bordurării, deoarece pot fi aruncate obiecte de sub linia de tăiere.

SISTEM AUTOMAT DE ALIMENTARE A CABLULUI

La început când porniți aparatul, o mică bucată de cablu este alimentată. De fiecare dată când unealta este pornită din starea de repaus, aceasta va alimenta aproximativ 6,35 mm de line de tăiere.

Un sunet “zăngănit” se va auzi când cablul va lovi cablul de tăiere. NU VĂ ALARMAȚI asta e normal. După 5 secunde cablul va fi adus la lungimea corectă și zgomotul se va reduce pe măsură ce motorul va prinde viteză plină. Dacă zgomotul cablului ce vine tăiat nu se aude, mai multe cabluri vor fi alimentate.

Pentru a alimenta mai multe cabluri este mai întâi necesar să opriți complet mașina, apoi s-o reporniți permitând motorului să atingă viteză maximă.

Repetați până la dacă auziți cablurile lovind linia de tăiere.

PENTRU A ALIMENTA MANUAL CABLUL (Vedeti figura K1)

Opriți motocositoarea și scoateți acumulatorul. Dacă este necesar, cablul poate fi alimentat manual.

Pentru operare, apăsați și lăsați butonul de alimentare manuală a cablului (17), în timp ce ușor trageti cablurile până când ajung la cablul de tăiere.

Dacă cablul se întinde peste cablul de tăiere, prea multă cablu a fost alimentat.

Dacă prea mult cablu a fost alimentat, îndepărtați capacul bobinei și bobinați invers acelor de ceasornic până când ajungeți la lungimea dorită.

PENTRU A ÎNDEPĂRTA CAPACUL(Vedeți figura K2)

Apăsați și țineți apăsate cele două încuietori (19) (Vedeți figura K2).

Trageți capacul bobinei (18) de pe capul de tăiere (21). Feriți capacul bobinei și interiorul capului de tăiere de reziduuri. Înlocuiti capacul, apăsând ferm în față locașul încuietorii pentru a vă asigura că este deplin localizat capacul. Verificați capacul să fie potrivit corect încercând să-l îndepărtați fără a descuia încuietorile.

ÎNLOCUITI LINIA DE TÃIERE ŞI BOBINA (Vedeți figura K3).

Opriți motocositoarea și scoateți acumulatorul. Scoateți capacul bobinei.

Îndepărtați vechea bobină din suportul de bobină. Eliminați reziduurile rămase în urma tăierii sau resturile unei linii de tăiere rupte din zona bobinei. Trageți linia din noua bobină de schimb prin urechea suportului de bobină.

Amplasați noua bobină în suport cu zonele profilate ale bobinei orientate spre interior sau în jos. La instalarea în suportul de bobină, partea netedă a bobinei trebuie să fie vizibilă.

Eliberați linia din clema de pe bobină.

Remontați capacul bobinei.

PENTRU A BOBINA MANUAL LINIA (Vedeți figura L1-L4)

Luați aproximativ 3 metri de cablu. Introduceți 15mm de cablu în găurile secțiunii de sus a bobinei și bobinați cablul în direcția săgeților de pe vârful bobinei.

Lăsați aproximativ 100 mm de cablu nebobinat și așezați-l în tachet. Repetați pe secțiunea de jos a bobinei.

Atenție trebuie să aveți ca cablul să fie neted bobinat de bobină. Dacă nu va stânjeni eficiența alimentării automate a cablului.

Apoi potriviți bobina așa cum e descrisă în “Potrivirea bobinei și a cablului”.

ÎNTRETINEREA

Scoateți întotdeauna accumulatorul din motocositoare după utilizare.Verificați întotdeauna produsul înainte de utilizare, pentru identificarea eventualelor deteriorări.Scoateți fișa din priză înainte de efectuarea oricărei reglări, lucrări de servisare sau întreținere. Scula nu necesită gresare sau întreținere suplimentară. Nu există piese care pot fi depanate de utilizator în sculă. Nu utilizați niciodată apă sau agenți de curățare chimici pentru curățarea sculei. Ștergeți cu o cârpă uscată. Depozitați întotdeauna scula într-un loc uscat. Mențineți fantele de ventilație a motorului curate.

DETECTAREA DEFECTIUNILOR

Următorul tabel prezintă simptomele defectiunilor, cauzele posibile precum și soluția corectă de remediere a acestora, dacă vreodată scula dumneavoastră electrică de grădină nu funcționează impecabil.

ATENTIE: înainte de a trece la detectarea defectiunilor, opriți scula electrică de grădină și extrageți acumulatorul din aceasta.

Simptome Cauză posibilă Remediere
Motocositoarea nu funcționează.	Acumulator descărcat.Acumulator prea fierbinte/rece.Motorul este defect.Cablajul interior al uneltei este deteriorat.	Reîncărcați acumulatorul; de asemenea, consultați manualul încărcătoruluiPermiteți răcirea/încălzirea.Contactați agentul de service.Contactați agentul de service.
Motocositoarea funcționează intermitent.	Motorul este defect.Acumulatorul nu este încărcat complet.Întrerupător on/off (pornire/oprire) defect.	Contactați agentul de service.Reîncărcați acumulatorul.Contactați agentul de service.
Vibrații/zgomote excesive.	Unealtă defectă.Linia nu este înfășurată corect pe bobină.	Contactați agentul de service.Reînfășurați linia. Consultați „Montarea ansamblului de bobină și linie de tăiere”.
Durata de tăiere per accumulator încărcat este prea scurtă.	Acumulatorul nu a fost utilizat pentru o perioadă mai lungă de timp sau nu a fost încărcat suficient.Iarbă prea înaltă.Acumulator defect.	Încărcați complet acumulatorul; de asemenea, consultați manualul încărcătoruluiTăiați în trepte.Înlocuitți acumulatorul.
Unealta nu taie. Linie de tăiere defectă.Acumulatorul nu este încărcat complet.Motorul este defect (turatie prea redusă).Iarbă adunată în jurul capului de tăiere.		Înlocuitți linia de tăiere.Reîncărcați acumulatorul; de asemenea, consultați manualul încărcătoruluiContactați agentul de service.Îndepărtați iarba.
Iluminare continuă a indicatorului de încărcare acumulator Nu este posibilă încărcarea.	Acumulatorul nu este introdus (corect).Contactele acumulatorului sunt murdare.Acumulator defect.	Introduceți corect acumulatorul în încărcătorul de acumulator.Curățați contactele acumulatorului (de exemplu, prin introducerea și scoaterea acumulatorului de mai multe ori) sau înlocuitți acumulatorul.Înlocuitți acumulatorul.
Indicatorul de încărcare acumulator nu se aprinde.	Fișa de alimentare a încărcătorului nu este conectată (corect).Priza de alimentare, cablul de alimentare sau încărcătorul acumulatorului sunt defecte.	Introduceți fișa de alimentare (complet) în priză.Verificați tensiunea de alimentare; apelați la un agent de service autorizat pentru verificarea încărcătorului de acumulator.
Alimentarea automată nu funcționează	Linia nu este bobinată corect.Linia de tăiere este încurcată.Linia de tăiere a fost utilizată complet.	Alimentați manual linia de tăiere; dacă acesta tot nu este alimentată, scoateți bobina și reînfășurați linia.Înlocuiti cu o nouă bobină cu linie de tăiere.

PROTECTIA MEDIULUI

Acest produs a fost marcat cu un simbol referitor la înlăturarea deșeurilor electrice și electronice. Acesta semnifică faptul că produsul nu trebuie depus în același loc cu deșeurile menajere, ci trebuie returnat într-un sistem de colectare ce respectă Directiva Europeană 2002/96/CE. Ulterior va fi reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Echipamentele electrice și electronice pot fi periculoase pentru mediul înconjurător și pentru sănătatea umană deoarece conțin substanțe periculoase.

DECLARATIE DE CONFORMITATE

Noi,

POSITEC Germany GmbH

Declarăm că produsul,

Descriere Instrument 3 în 1 pentru prelucrarea produselor din sticlă/tăierea muchiilor pentru produsele din sticlă

(1-denumire maşină, reprezentând Motocositoarea pentru iarbă, cu accumulator)

Functii: Maquina este destinată tâierii ierbii µi buruienilor de sub tufiµuri precum µi de pe taluzuri µi margini,

Este conform cu următoarele directive,

2006/42/EC

2004/108/EC

2011/65/EU

2000/14/EC amendată de 2005/88/EC

- Procedură de evaluare a conformității conformă cu Annex VI

- Nivel de putere sonoră măsurat 90.91dB(A)

- Nivel declarat de putere sonoră garantată 94dB(A)

- Autoritatea notificată implicată

Denumire: Intertek Testing &

Certification Ltd

Standardele sunt conforme cu,

EN 60745-1

EN 786

EN ISO 3744

EN 55014-1

EN 55014-2

Persoana autorizată să compileze fișierul tehnic,

Denumire Russell Nicholson

Adresă Positec Power Tools (Europe)
