BEDIENUNGSANLEITUNG A 4040 OLYMPIA

Olympia Business Systems Vertriebs GmbH

Zum Kraftwerk 1 ♦ D-45527 Hattingen

Tel. 0 23 24 / 68 01-0 ♦ Fax 0 23 24 / 68 01-99

http://www.olympia-vertrieb.de

(15.03.2012)

Deutsch

Wichtige Sicherheitsanweisungen....4

Empfehlung....5

Haftungsausschluss....5

Bestimmungsgemäße Verwendung 5

Leistungsmerkmale 6

Heißlaminieren....7

Kaltlaminieren 8

Folienstau beheben 8

Pflege und Reinigung....9

Fehlerbehebung....9

Entsorgungshinweis....10

Garantie 10

English

Konformitätserklärung / Declaration of Conformity....46

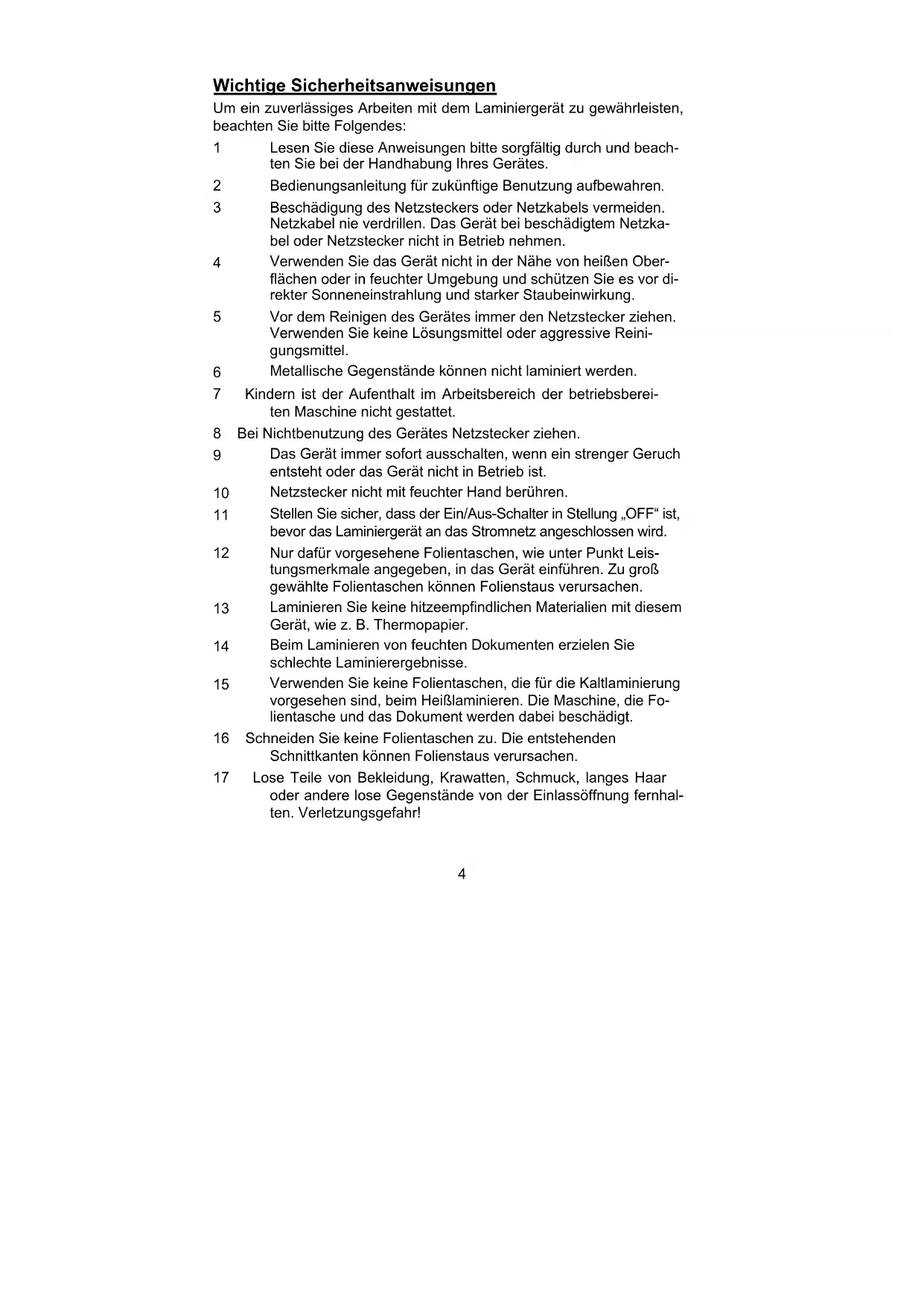

Wichtige Sicherheitsanweisungen

Um ein zuverlässiges Arbeiten mit dem Laminiergerät zu gewährleisten, beachten Sie bitte Folgendes:

1 Lesen Sie diese Anweisungen bitte sorgfältig durch und beachten Sie bei der Handhabung Ihres Gerätes.
2 Bedienungsanleitung für zukünftige Benutzung aufbewahren.
3 Beschädigung des Netzsteckers oder Netzkabels vermeiden. Netzkabel nie verdrillen. Das Gerät bei beschädigtem Netzkabel oder Netzstecker nicht in Betrieb nehmen.
4 Verwenden Sie das Gerät nicht in der Nähe von heißen Oberflächen oder in feuchter Umgebung und schützen Sie es vor direkter Sonneneinstrahlung und starker Staubeinwirkung.
5 Vor dem Reinigen des Gerätes immer den Netzstecker ziehen. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.
6 Metallische Gegenstände können nicht laminiert werden.
7 Kindern ist der Aufenthalt im Arbeitsbereich der betriebsbereiten Maschine nicht gestattet.
8 Bei Nichtbenutzung des Gerätes Netzstecker ziehen.
9 Das Gerät immer sofort ausschalten, wenn ein strenger Geruch entsteht oder das Gerät nicht in Betrieb ist.
10 Netzstecker nicht mit feuchter Hand berühren.
11 Stellen Sie sicher, dass der Ein/Aus-Schalter in Stellung „OFF“ ist, bevor das Laminiergerät an das Stromnetz angeschlossen wird.
12 Nur dafür vorgesehene Folientaschen, wie unter Punkt Leistungsmerkmale angegeben, in das Gerät einführen. Zu groß gewählte Folientaschen können Folienstaus verursachen.
13 Laminieren Sie keine hitzeempfindlichen Materialien mit diesem Gerät, wie z. B. Thermopapier.
14 Beim Laminieren von feuchten Dokumenten erzielen Sie schlechte Laminierergebnisse.
15 Verwenden Sie keine Folientaschen, die für die Kaltlaminierung vorgesehen sind, beim Heißlaminieren. Die Maschine, die Folientasche und das Dokument werden dabei beschädigt.
16 Schneiden Sie keine Folientaschen zu. Die entstehenden Schnittkanten können Folienstaus verursachen.
17 Lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände von der Einlassöffnung fernhalten. Verletzungsgefahr!

Die Steckdose und der Netzanschluss des Gerätes müssen aus Sicherheitsgründen frei zugänglich sein, damit die Stromversorgung im Notfall schnell getrennt werden kann!

Das Gerät darf nur in trockenen, geschlossenen Räumen benutzt werden.

Empfehlung

Wenn sehr weiche Materialien (wie Servietten) oder kleine Formate laminiert werden sollen, dann empfehlen wir zur Vermeidung von möglichen Staus das Laminiergut zusätzlich in ein gefaltetes Blatt Papier zu legen. Dieses muss mit der Knickkante voran in das Laminiergerät eingeführt werden.

Ausweise und Dokumente können ihre Gültigkeit verlieren, wenn sie lami- niert werden, weil die Dokumentenechtheit anschließend nicht mehr über- prüfbar ist.

Falls Sie das Produkt einmal an eine andere Person weitergeben möchten, legen Sie bitte diese Gebrauchsanweisung immer dazu.

Haftungsausschluss

Wir übernehmen keine Garantie für die Richtigkeit der Informationen, die sich auf technische Eigenschaften sowie die hier vorliegende Dokumentation beziehen. Das in dieser Dokumentation beschriebene Produkt und ggf. dessen Zubehör unterliegen einer ständigen Verbesserung und Weiterentwicklung. Aus diesem Grund behalten wir uns das Recht vor, Komponenten, Zubehör, technische Spezifikationen sowie die hier vorliegende Dokumentation des Produktes ohne vorherige Ankündigung jederzeit zu ändern.

Bestimmungsgemäße Verwendung

Mit diesem Laminiergerät können Heißlaminierfolien und Kaltlaminierfolien bearbeitet werden. Es können Bilder, Karten, Dokumente, Papier usw. bis zu einer Gesamtdicke von 1,0 mm laminiert werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

Leistungsmerkmale

Schutz und Veredelung für Ihre Dokumente.

Laminiert Fotos, Dokumente, Graphiken, Ausweise usw. bis Größe DIN A2 Das Gerät arbeitet mit 2 Heizwalzen, hat eine schnelle Aufwärmzeit und laminiert ohne Träger.

• 2 LED Lampen zeigen die Betriebszustände an
• Automatische Abschaltung bei Überhitzung
- Hochwertiges Heizsystem verhindert Schlieren- und Blasenbildung
- Aufwärmzeit nur ca. 4-8 Minuten
- Abkühlzeit auf Zimmertemperatur 40-60 Minuten.
• Folienstärke von mindestens 75 μm und maximal 250 μm

Laminiersystem:

Hot-Roller

Technik,

4 Transportwalzen

Laminiertemperatur: 110 °C – 150 °C

Maximale Laminierbreite: 490 mm

Maximale Laminierdicke: 1,0 mm

Laminiergeschwindigkeit:

350

mm/min

Spannungsversorgung: 220 - 240 Volt, 50 Hz

Stromaufnahme: 2,3 A, 500W

Abmessungen (LxBxH): 665 x 195 x 118 mm

Gewicht: ca. 7,7 kg

Heißlaminieren

1 Schließen Sie das Stromkabel an eine gut zugängliche Standardsteckdose an.

Achtung: Prüfen Sie, ob die Spannungsangabe des Gerätes mit der Ihres Stromnetzes übereinstimmt (220 - 240 V, 50 Hz).

2 Schalten Sie den Ein/Aus-Schalter an der rechten Geräteoberseite ein (I).

3 Der Antriebsmotor für die Transportrollen läuft an, die rote Anzeige-leuchte (POWER) leuchtet und die Aufwärmphase beginnt. Nach etwa 3 Minuten (75 μm); 4 Minuten (100 μm); 5 Minuten (125 μm); 6 Minuten (175 μm); 7 Minuten (250 μm) ist die korrekte Betriebstemperatur erreicht und die grüne Anzeigeleuchte (READY) leuchtet.

4 Legen Sie das Laminiergut in die Folientasche so ein, dass allseitig etwa 3 bis 5 mm Abstand vom Folienrand vorhanden ist.

Achtung: Verwenden Sie ausschließlich Heißlaminierfolien.

5 Führen Sie die Folie zusammen mit dem Laminiergut in den Einführ- schlitz des Laminiergerätes ein. Die geschlossene Seite der Folie ist hierbei zuerst einzuführen.

Hinweis: Um ein Falten der Laminierfolie zu vermeiden darf nie die offene Seite der Laminierfolie zuerst in den Einführschlitz des Laminiergerätes einführt werden. Beim Einführen der Folie bitte die Anweisungen am Einführschlitz beachten. Der Lamiiniervorgang erfolgt automatisch.

Achtung: Die austretende Folie ist nach dem Laminieren sehr heiß und weich. Daher mit dem laminierten Produkt vorsichtig umgehen.

Hinweis: Zum Ebnen kann das laminierte Produkt mit einem Buch oder einem anderen schweren, ebenen Gegenstand gepresst werden.

Kaltlaminieren

1 Schließen Sie das Stromkabel an eine gut zugängliche Standardsteckdose an.

Achtung: Prüfen Sie, ob die Spannungsangabe des Gerätes mit der Ihres Stromnetzes übereinstimmt (220 - 240 V, 50 Hz).

2 Schalten Sie den Ein/Aus-Schalter an der rechten Geräteseite ein (I).

3 Der Antriebsmotor für die Transportrollen läuft an, die rote Anzeige-leuchte (POWER) und die grüne Anzeigeleuchte (READY) leuchten.

Achtung: Haben Sie das Laminiergerät kurz vorher zum Heißlaminieren eingesetzt, müssen Sie das Laminiergerät abkühlen lassen. Die Abkühlzeit dauert bis zu 60 Minuten.

4 Entfernen Sie die Schutzfolie von der Folientasche.

5 Legen Sie das Laminiergut in die Folientasche so ein, dass allseitig etwa 3 bis 5 mm Abstand vom Folienrand vorhanden ist.

6 Führen Sie die Folie zusammen mit dem Laminiergut in den Einführ- schlitz des Laminiergerätes ein. Die geschlossene Seite der Folie ist hierbei zuerst einzuführen.

Hinweis: Um ein Falten der Laminierfolie zu vermeiden darf nie die offene Seite der Laminierfolie zuerst in den Einführschlitz des Laminiergerätes einführt werden. Beim Einführen der Folie bitte die Anweisungen am Einführschlitz beachten. Der Laminiervorgang erfolgt automatisch.

Folienstau beheben

Dieses Laminiergerät ist mit der Funktion „Jam Release“ ausgerüstet, um Folienstaus schnell wieder beheben zu können.

1 Beim Blockieren der Folie das Gerät ausschalten und den Schalter auf der rechten oberen Geräteseite auf die Position „REW“ stellen.

2 Halten Sie das Laminiergerät fest und ziehen Sie die Folie zusammen mit dem Laminiergut aus dem Einführschlitz des Laminiergerätes.

3 Schalten Sie den Schalter an der rechten oberen Geräteseite wieder auf die Position „FWD“.

4 Danach muss das Gerät wahrscheinlich mehrmals, wie unter Punkt „Pflege und Reinigung“ beschrieben, gereinigt werden.

5 Falls sich Folienstaus ständig wiederholen oder sich gestaute Folie nicht mehr aus dem Laminiergerät ziehen lässt, wenden Sie sich bitte an unsere Hotline (siehe Garantie).

Pflege und Reinigung

Ablagerungen und Klebereste an den Transportwalzen können das Laminierergebnis beeinflussen. Darum müssen die Transportwalzen regelmäßig nach der Benutzung gereinigt werden:

Hierzu ein gefaltetes Blatt Papier in den Einführschlitz einführen. Klebereste werden vom austretenden Papier mitgenommen. Den Vorgang mehrmals wiederholen.

Vor dem feuchten Reinigen des Gerätes immer den Netzstecker ziehen. Falls erforderlich, kann das Gehäuse mit einem in milder Seife und klarem Wasser getränkten Tuch gereinigt werden. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.

Fehlerbehebung

Fehler	Lösungen
Rote LED (POWER) leuchtet nichtGerät reagiert nicht	Prüfen Sie, ob das Stromkabel korrekt in die Standardsteckdose eingesteckt wurde.Falls der Fehler nicht behoben wurde, wenden Sie sich an unsere Hotline.
FolienstauPrüfen Sie die Größeder verwendeten Folientasche.Benutzen Sie nur Folientaschen in der angegebenen Größe.Stellen Sie sicher, dass die Folientasche gerade in das Gerät eingeführt wurde.Um den Stau zu beheben, folgen Sie den Anweisungen unter Punkt „Folienstau beheben“.
laminierte Folie ist nicht vollständig durchsichtig	Laminieren Sie dieselbe Folie erneut, um das Laminierergebnis zu verbessern.

Die Konformität mit den

EU-Richtlinien wird durch das CE-

Zeichen bestätigt.

Entsorgungshinweis

Dieses Symbol (die durchgestrichene Abfalltonne) bedeutet, dass dieses Produkt nach der Lebenszeit zu einem für den Endanwender verfügbaren Rücknahme- oder getrenntem Sammelsystem zurückgebracht werden muss. Dieses Symbol gilt nur in den Staaten der EWR. EWR = Europäischer Wirtschaftsraum, welcher die EU Mit-

gliedstaaten plus den Staaten Norwegen, Island und Lichtenstein umfasst.

Garantie

Bitte unbedingt aufbewahren!

Lieber Kunde,

wir freuen uns, dass Sie sich für das Olympia Laminiergerät A 4040; entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180/5007514 (0,14 € / Minute, 0,42 € aus dem Mobilfunknetz)

Oft kann unser Fachpersonal telefonisch helfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Original-Verpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre Olympia Business Systems

Vertriebs GmbH

Important Safety Information

Konformitätserklärung / Declaration of Conformity

Olympia A 4040

D Der Hersteller erklärt hiermit, dass das Gerät mit den Bestimmungen der Richtlinien und Normen übereinstimmt:

OLYMPIA Business Systems Vertriebs GmbH

Zum Kraftwerk 1

45527 Hattingen

Phone: 0 23 24 / 68 01-0

Fax: 0 23 24 / 68 01-99

E-Mail: [e-mail]

H. Byygic

Hattingen, März, 2012

Name und Unterschrift

DoC No.: 4040 / Version 01 / 15.03.2012

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein. Wir behalten uns inhaltliche und technische Änderungen vor.
