BEDIENUNGSANLEITUNG 4 in 1 A 290 OLYMPIA

Olympia Business Systems Vertriebs GmbH
Weg zum Wasserwerk 10 • D-45525 Hattingen
Tel. 0 23 24 / 68 01-0 • Fax 0 23 24 / 68 01-99
http://www.olympia-vertrieb.de (03.04.2007)

Deutsch

Wichtige Sicherheitsanweisungen 4
Haftungsausschluss 5
Bestimmungsgemäß Verwendung 5
Leistungsmerkmale 5
HeiBlaminieren 6
Kaltlaminieren 6
Folienstau beheben 7
Pflege und Reinigung 7
Fehlerbehebung 8
Garantie 9

English

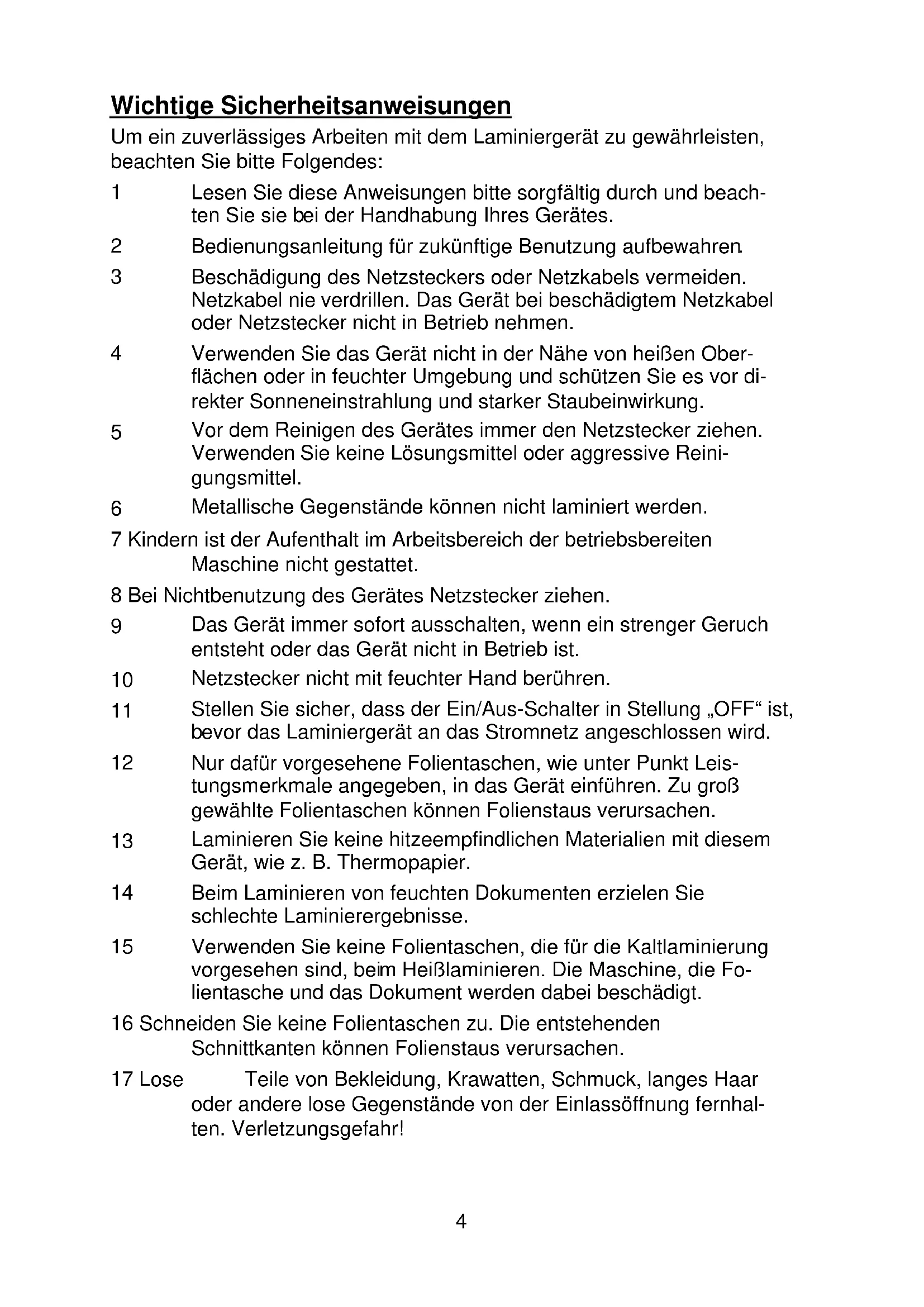

Wichtige Sicherheitsanweisungen

Um ein zuverlüssiges Arbeiten mit dem Laminiergerät zu gewährleisten, beachten Sieitte Folgendes:

1 Lesen Sie diese Anweisungenitte sorgfaltig durch und beachten Sie sie bei der Handhabung Ihres Gerates.
2 Bedienungsanleitung für zukünftige Benutzung aufbewahren.
3 Beschädigung des Netzsteckers oder Netzkabels vermeiden. Netzkabel nie verd Drilln. Das Gerät bei beschädigtem Netzkabel oder Netzstecker nicht in Betriebnehmen.
4 Verwenden Sie das Gerät nicht in der Nähe von bereits Oberflächen oder in feuchter Umgebung und schützen Sie es vor direkter Sonneneinstrahlung und starker Staubeinwirkung.
5 Vor dem Reinigen des Gerätes immer den Netzsteckerziehen. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.
6 Metallische Gegenstände können nicht laminiert werden.
7 Kindern ist der Aufenthalt im Arbeitsbereich der betriebsbereiten Maschine nicht gestattet.
8 Bei Nichtbenutzung des Gerätes Netzsteckerziehen.
9 Das Gerät immer(sofort ausschalten, wenn ein strenger Geruch entsteht oder das Gerät nicht in Betrieb ist.
10 Netzstecker nicht mit feuchter Hand berühren.
11 Stellen Sie sicher, dass der Ein/Aus-Schalter in Stellung „OFF" ist, bevor das Laminiergerät an das Stromnetz angeschlossen wird.
12 Nur dazu vorgesehene Folientaschen, wie unter Punkt Leistungsmerkmale angegeben, in das Gerät einführen. Zu groß gewählte Folientaschen konnen Folienstaus verursachen.
13 Laminieren Sie keine hitzeempfindlichen Materialien mit diesen Gerät, wie z. B. Thermopapier.
14 Beim Laminieren von feuchten Dokumenten erzielen Sie schlechte Laminierergebnisse.
15 Verwenden Sie keine Folientaschen, die für die Kaltlaminierung vorgesehen sind, beim Heißlaminieren. Die Maschine, die Folientasche und das Dokument werden damit beschädigt.
16 Schneiden Sie keine Folientaschen zu. Die entstehenden Schnittkanten können Folienstaus verursachen.
17 Lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände von der Einlassöffnung fernhalten. Verletzungsgefahr!

18 Das Gerätarf nur in trockenen, geschlossenen Räumen benutzt werden.

Haftungsausschluss

Wir übernehmen keine Garantie für die Richtigkeit der Informationen, die sich auf technische Eigenschaften sowie die hier vorliegende Dokumentation beziehen. Das in dieser Dokumentation beschriebene Produkt und ggf. dessen Zubehör unterliegen einer ständigen Verbesserung und Weiterentwicklung. Aus thisem Grund behalten wir uns das Recht vor, Komponenten, Zubehör, technische Spezifikationen sowie die hier vorliegende Dokumentation des Produktes ohne vorherige Ankündigung jederzeit zu ändern.

Bestimmungsgemäß Verwendung

Mit diesen Laminiergerät konnen Heißlaminierfolien und Kaltlaminierfolien bearbeitet werden. Es konnen Bilder, Karten, Dokumente, Papier usw. bis zu einer Gesamtdicke von 0,5 mm laminiert werden. Jedi andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

Sicherheitshinweis:

Die Steckdose muss in der Höhe des Gerätes angebracht und leicht zugänglich sein. Sie können somit im Notfall das Gerät schnell vom Netz trennen.

Leistungsmerkmale

Schutz und Veredelung für ihre Dokumente.

Laminiert Fotos, Dokumente, Graphiken, Ausweise usw. bis Große DIN A4.

Das Gerät arbeitet mit 2 Heizwalzen, hat eine schnelle Aufwärmzeit und la-miniert ohne Träger.

2 LED Lampen zeigen die Betriebszustände „Betriebsbereit Kaltlaminieren" und „Betriebsbereit HeiBlaminieren" an
- Automatische Abschaltung bei Überhitzung
- Hochwertiges Heizsystem verhindert Schlieren- und Blasenbildung
Aufwärmzeit nur ca. 4 Minuten
Abkuhlzeit auf Zimmertemperatur ca. 30 Minuten.
- Folienstände von mindestens 75 m und maximal 150 m

Laminiersystem: Hot-Roller Technik

Arbeitsbreite: 232 mm

(A4)

Laminiertemperatur: 97 - 105 °C; 0 - 35°C

Maximale Laminierbreite: 232 mm

Maximale Folienstarke: 75 - 150 micron

Laminiergeschwindigkeit: 246 mm/min

Spannungsversorgung: 220 - 240 Volt, 50 Hz

Stromaufnahme: 1 A

Abmessungen (LxBxH): 333 × 105 × 90 ~mm

Gewicht: ca. 1175 g

HeiBlaminieren

1 Schließen Sie das Stromkabel an eine gut zugängliche Standardsteckdose an.

Achtung: Prufen Sie, ob die Spannungsangabe des Gerätes mit der Ihres Stromnetzes übereinstimmt (220 - 240 V, 50 Hz).

2 Schalten Sie den Ein/Aus-Schalter an der rechten Geräteoberseite ein:

HOT

3 Der Antriebsmotor für die Transportrollen lauft an. Nach etwa 4 Minuten ist die korrekte Betriebstemperatur erreicht und die rote Anzeige-leuchte leuchtet.
4 Legen Sie das Laminiergut in die Folientasche so ein, dass allseitig etwas 3 bis 5 mm Abstand vom Folienrand vorhanden ist.

Achtung: Verwenden Sie ausschließlich HeiBlaminierfolien.

5 Führn Sie die Folie zusammen mit dem Laminiergut in den Einfuhrschlitz des Laminiergerätes ein. Die geschlossene Seite der Folie ist hierbei zuerst einzufahren.
Hinweis: Um ein Falten der Laminierfolie zu vermeiden darf nie die offene Seite der Laminierfolie zuerst in den Einfuhrschlitz des Laminiergerätes einfuhrt werden. Beim Einfahren der Folieitte die Anweisungen am Einfuhrschlitz beachten. Der Laminiervorgang erfolgt automatisch.
Achtung: Die austretende Folie ist nach dem Laminieren sehr heiB und weich. Daher mit dem laminierten Produkt vorsichtig umgeben.
Hinweis: Zum Ebenen kann das laminierte Produkt mit einem Buch oder einem anderen schweren, ebenen Gegenstand gespresst werden.

Kaltlaminieren

1 Schließen Sie das Stromkabel an eine gut zugängliche Standardsteckdose an.

Achtung: Prufen Sie, ob die Spannungsangabe des Gerätes mit der Ihres Stromnetzes übereinstimmt (220 - 240 V, 50 Hz).

2 Schalten Sie den Ein/Aus-Schalter an der rechten Geräteoberseite ein: COLD
3 Der Antriebsmotor f ur die Transportrollen lauft an, die grüne Anzeige leuchtete leuchtet.

Achtung: Haben Sie das Laminiergerät kurz vorher zum Heißlami-nieren eingesetzt, müssen Sie das Laminiergerät abkühlen halten. Die Ab-kuhlzeit tauert bis zu 30 Minuten.

4 Entfernen Sie die Schutzfolie von der Folientasche.
5 Legen Sie das Laminiergut in die Folientasche so ein, dass allseitig etwa 3 bis 5mm Abstand vom Folienrand vorhanden ist.
6 Führn Sie die Folie zusammen mit dem Laminiergut in den Einfuhrschlitz des Laminiergerätes ein. Die geschlossene Seite der Folie ist hierbei zuerst einzufahren.

Hinweis: Um ein Falten der Laminierfolie zu vermeiden darf nie die offene Seite der Laminierfolie zuerst in den Einfuhrschlitz des Laminiergerätes einfuhrt werden. Beim Einfahren der Folieitte die Anweisungen am Einfuhrschlitz beachten. Der Lamiervorgang erfolgt automatisch.

Folienstau beheben

Dieses Laminiergerät ist mit der Funktion „Jam Release“ ausgerüstet, um Folienstaus schnell wieder beheben zu konnen.

1 Beim Blockieren der Folie das Gerät ausschalten und den Stauentriebelungsschalter an der rechten Geräte Oberseite drücken.
2 Halten Sie das Laminiergerät fest undziehen Sie die Folie zusammen mit dem Laminiergut aus dem Einfuhrschlitz des Laminiergerätes.
3 Danach muss das Gerät wahrscheinlich mehrmals, wie unter Punkt „Pflege und Reinigung" beschrieben, gereinigt werden.
4 Falls sich Folienstaus ständig wiederholen oder sich gestaute Folien nicht mehr aus dem Laminiergerätziehen{lsst, wenden Sie sichitte an unsere Hotline (siehe Garantie).

Pflege und Reinigung

Ablagerungen und Klebereste an den Transportwalzen können das Laminierergebnis beeinflussen. Darum müssen die Transportwalzen periodisch nach der Benutzung gereinigt werden:

Hierzu ein gefaltetes Blatt Papier in den Einfuhrschlitz einfahren. Klebereste werden vom austretenden Papier mitgenommen. Den Vorgang mehrmals wiederholen.

Vor dem feuchten Reinigen des Gerätes immer den Netzsteckerziehen. Falls erforderlich, kann das Gehäuse mit einem in milder Seite und klarem Wasser getränkten Tuch gereinigt werden. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel.

Fehlerbehebung

Fehler Lösungen

LED leuchtet nicht
Gerat reagiert nicht

• Prüfen Sie, ob das Stromkabel korrekt in die Standardsteckdose eingesteckt wurde.

• Falls der Fehler nicht behoben wurde, wenden Sie sich an unsere Hotline.

• Folienstau - Prufen Sie die große der verwendenten Folientasche.

• Benutzen Sie nur Folientaschen in der angegebene.

• Stellen Sie sicher, dass die Folientasche gerade in das Geräte eingeführt wurde.
  Um den Stau zu beheben, folgen Sie den Anweisungen unter Punkt „Folienstau beheben".

• laminierte Folie ist nicht vollständig durchsichtig

• Laminieren Sie dieselbe Folie erneut, um das Laminierergebnis zu verbessern.

CE

Die Konformität mit den EU-Richtlinien wird durch das CE-Zeichen bestätig.

Entsorgungshinweis

Dieses Symbol (die durchgestrichene Abfalltonne) bedeutet, dass diesen Produkt nach der Lebenszeit zu einem für den Endanwender verfügbaren Rücknahme- oder getrenntem Sammelsystem zurückgebracht werden soll. Diese Symbol gilt nur in den Staaten der EWR. EWR = Europäischer Wirtschaftsa rum, welche die EU Mitgliedstaaten plus den Staaten Norwegen, Island und Lichtenstein umfasst.

Garantie

Bitte unbedingt aufbewahren!

LieberKunde,

wir freuen uns, dass Sie sich für das Olympia Laminiergerät A 290 entschieden haben. Sollte sich an Ihrrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sieitte folgende Punkte:

Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sieitte zuerst unsere Hotline an:

0180/5007514 (0,14 €/ Minute)

Oft kann unser Fachpersonal Telefonisch halten.

• Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Original-Verpackung an folgende Anschrift zu senden:

Weg zum Wasserwerk 10

45525 Hattingen

Garantiereparaturen können nur mit beigefugtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen Ohre Olympia Business Systems Vertriebs GmbH

Important Safety Information

These Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschied sein. Wir behalten uns inhaltliche und technische Änderungen vor.

OLYMPIA

Konformitätserklung / Declaration of Conformity

Olympia A 290

GB The manufacturer hereby declares that the equipment complies with the stipulations defined in the following guidelines and standards:
D Der Hersteller erklart hiermit, dass das Gerät mit den Bestimmungen der Richtlinien und Normen übereinstimmt:
F Le fabricant declare par la presente que l'appareil est conforme aux reglements et normes en vigueur:
E Por medio de la presente, el fabricante declara que este aparato está conforme a lo dispuesto en las directivas y normas vigentes:
NL De fabrikant verklaart hierbij dat het apparaat voldoet aan de bepalingen in derichtlijnen en normen:
P Pelo presente o fabricante declara que o disposicao está de acordo com as determinacoes das direcrizes e das normas:
S Tillverkaren forklarar harmed att apparaten overensstammer med bestammelserna i foljande direktiv och normer:

73/23/EEC EN 60950-1/A11:2004

89/336/EEC EN 55014-1/A2:2002

EN 55014-2/A1:2001

EN 61000-3-2/A2:2005

EN 61000-3-3:/A2:2005

OLYMPIA Business Systems Vertriebs GmbH

Weg zum Wasserwerk 10

45525 Hattingen

Phone: 0 23 24 / 68 01-0

Fax: 0 23 24 / 68 01-99

E-Mail: [e-mail]

Name und Unterschrift
