BEDIENUNGSANLEITUNG A 6040 OLYMPIA

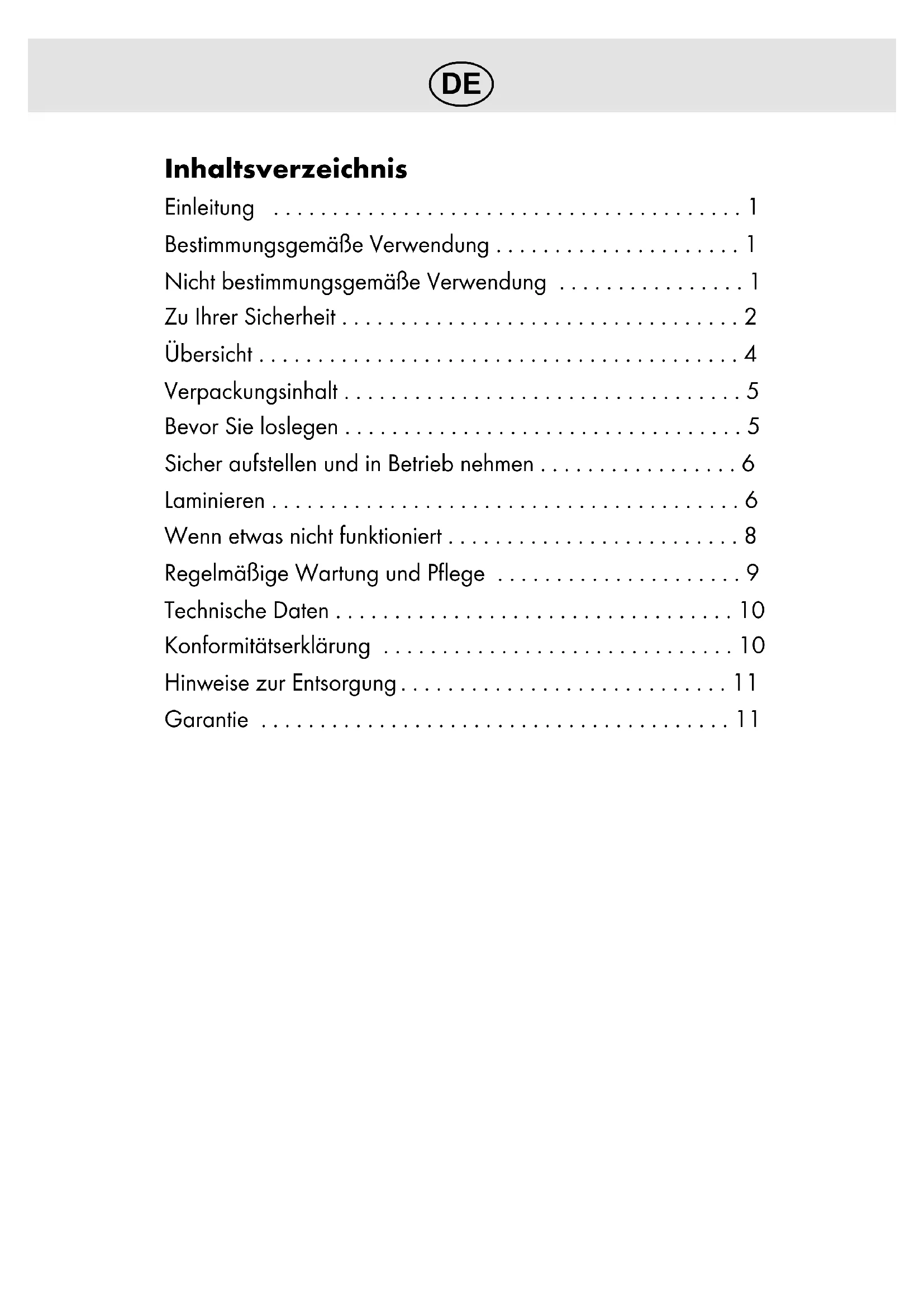

• DLaminiergerät GLaminator FPlastieuse IPlasticatrice nLamineerapparaat EAparato laminador gΣυσκευή πλαστικοποίησης OLYMPIA A 6040 07.2019Inhaltsverzeichnis Einleitung p. 1
• Bestimmungsgemäße Verwendung p. 1
• Nicht bestimmungsgemäße Verwendung p. 1
• Zu Ihrer Sicherheit p. 2
• Übersicht p. 4
• Verpackungsinhalt p. 5
• Bevor Sie loslegen p. 5
• Sicher aufstellen und in Betrieb nehmen p. 6
• Laminieren p. 6
• Wenn etwas nicht funktioniert p. 8
• Regelmäßige Wartung und Pege p. 9
• Technische Daten p. 10
• Konformitätserklärung p. 10
• Hinweise zur Entsorgung p. 11
• Garantie p. 11

Einleitung Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Laminiergeräts A 6040 - im Folgenden: Laminiergerät. Sie haben sich damit für ein hochwertiges Laminiergerät entschie- den. Die Bedienungsanleitung ist Teil dieses Laminiergeräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Lesen Sie die Bedienungsanleitung aufmerksam durch und beachten Sie die Warnhinweise und Informationen bei der Handhabung Ihres Laminierge- räts. Benutzen Sie das Laminiergerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Bedienungsanleitung für eine spätere Verwendung auf und händigen Sie alle Unterlagen bei Weitergabe des Laminiergeräts an Dritte mit aus. Bestimmungsgemäße Verwendung Das Laminiergerät ist geeignet für das Laminieren mit Heißlaminierfolien (bis zu einer maximalen Größe von DIN A2) mit einer Laminierfolienstär- ke von 80 - 250 micron, wobei die Gesamtdicke der zu laminierenden Dokumente (Fotos, Bilder, Karten, Papier usw.) bei maximal 0,8 mm lie- gen darf. Das Laminiergerät ist nur für den privaten Gebrauch und nicht für den gewerblichen Gebrauch geeignet. Nicht bestimmungsgemäße Verwendung Das Laminiergerät ist nicht geeignet für das Laminieren ungeeigneter Materialien oder zum Verwenden außerhalb der in den Technischen Daten beschriebenen zulässigen Umgebungsbedingungen. Jede andere Verwendung als die in der bestimmungsgemäßen Verwendung be schriebenen Verwendung ist nicht bestimmungsgemäß. Eigenmächti- ge Ver änderungen oder Umbauten sind nicht zulässig. Önen Sie das Laminiergerät in keinem Fall selbst und führen Sie keine eigenen Repara- turversuche durch.

Zu Ihrer Sicherheit Zu Ihrer Sicherheit Lesen und beachten Sie die Warnhinweise, um sich und die Umwelt zu schützen. WARNUNG! Verletzungsgefahr durch Stromschlag. Fehler- hafter Umgang mit Ihrem Laminiergerät kann zu Stromschlag führen. Eigenmächtige Veränderungen oder Umbauten an Ihrem Laminiergerät sind nicht zulässig. Lassen Sie Reparaturen nur von qualiziertem Fachpersonal durchführen. Achten Sie darauf, dass das Laminiergerät in der Nähe einer leicht zu- gänglichen Steckdose aufgestellt wird, damit das Laminiergerät im Notfall schnell vom Stromnetz getrennt werden kann. Fassen Sie das Laminiergerät niemals mit nassen Händen an. Vermei- den Sie jeden Kontakt mit Wasser. Verwenden Sie Ihren Lami- niergerät ausschließlich in trockenen Innenräumen. WARNUNG! Erstickungsgefahr durch Kleinteile, Verpackungs- materialien oder Schutzfolien. Kinder können Kleinteile, Verpa- ckungsmaterialien oder Schutzfolien verschlucken. Halten Sie Kinder von Ihrem Laminiergerät und dessen Verpackung fern. WARNUNG! Das Laminiergerät kann von Kindern ab einem Alter von 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Laminiergeräts unterwiesen wurden und die dar- aus resultierenden Gefahren verstanden haben. Kinder nicht mit dem Laminiergerät spielen lassen. Reinigung und Benutzerwar- tung dürfen nicht durch Kinder ohne Beaufsichtigung durchge- führt werden. WARNUNG! Verletzungsgefahr durch Einzugsmechanismus. Lose Gegenstände können sich im Einzug verfangen und Verletzungen hervorrufen. Halten Sie Finger, Haare, Schals, Kra- watten, Schmuck etc. vom Einzug fern. WARNUNG! Gefahr durch Gesundheitsschädliche Dämpfe. Beim Laminieren können gesundheitsschädliche Dämpfe entste- hen. Sorgen Sie beim Laminieren stets für eine gute Belüftung.

Zu Ihrer Sicherheit VORSICHT! Verbrennungsgefahr durch heiße Geräteoberä- che. Während des Laminierens erhitzt sich die Geräteoberä- che. Die Geräteoberäche während des Betriebs nicht berüh- ren. Warten Sie nach dem Betrieb einige Minuten, bis sich das Laminiergerät abgekühlt hat, bevor Sie die Geräteoberäche berühren. VORSICHT! Verbrennungsgefahr durch heiße Laminierfolie. Die austretende Laminierfolie ist unmittelbar nach dem Laminie- ren sehr heiß. Entnehmen Sie die austretende Laminierfolie nur am abgekühlten Ende der Laminierfolie. VORSICHT! Verbrennungsgefahr durch heiße Laminierreste. Nach dem Reinigen führt das austretende Papier sehr heiße Laminierreste mit sich. Entnehmen Sie das austretende Papier nur am abgekühlten Ende. VORSICHT! Stolpergefahr durch unsachgemäß verlegte Kabel. Verlegen Sie Kabel so, dass niemand darüber stolpern kann. Achten Sie darauf, dass keine Schäden am Netzstecker und am Netzkabel auftreten können. Stellen Sie Ihr Laminierge- rät in der Nähe einer leicht zugänglichen Steckdose auf, damit Ihr Laminiergerät im Notfall schnell vom Stromnetz getrennt werden kann. ACHTUNG! Sachschaden möglich. Umwelteinüsse wie z. B. Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung vermeiden. Verwenden Sie das Laminiergerät nur in geschlossenen Räumen und innerhalb der in den Technischen Daten angegebenen zulässigen Umge- bungsbedingungen.

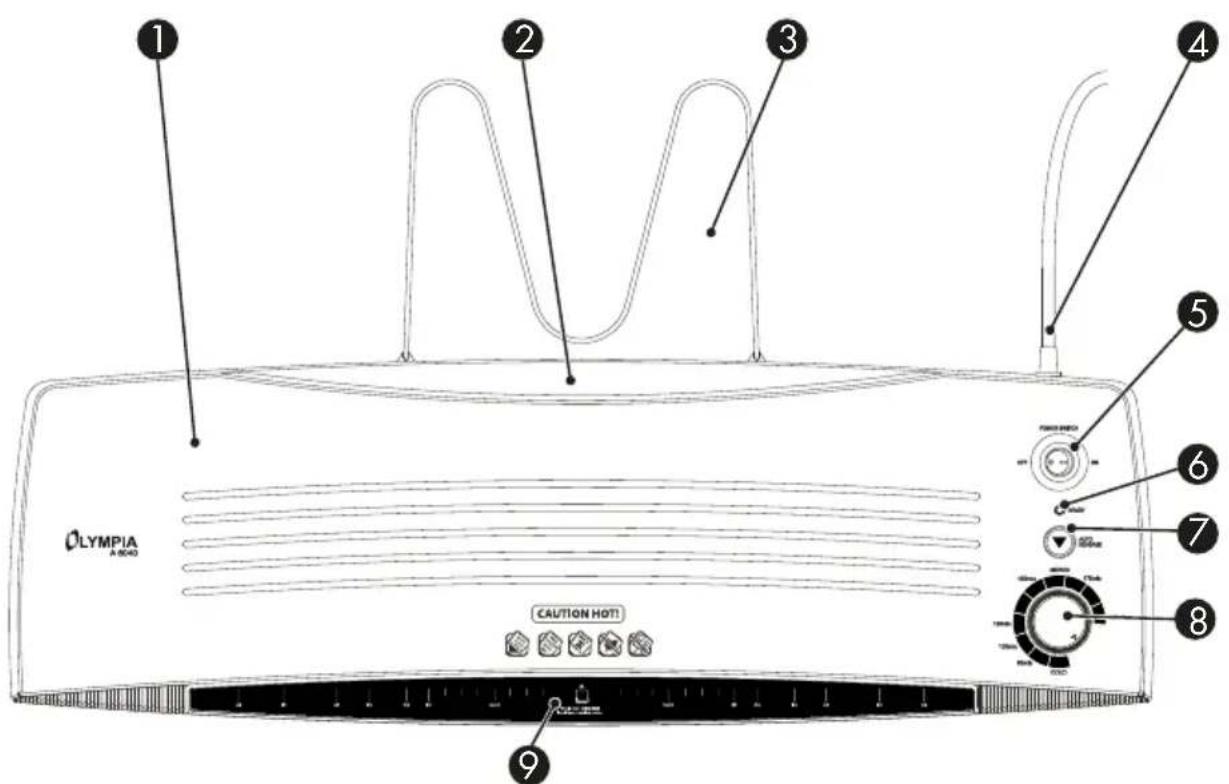

Übersicht Übersicht Die folgende Abbildung zeigt Ihnen das Laminiergerät im Detail.

Drehregler für Folienstärke

Verpackungsinhalt Verpackungsinhalt Prüfen Sie den Verpackungsinhalt des Laminiergeräts, bevor Sie das La- miniergerät in Betrieb nehmen. Sollte etwas fehlen oder beschädigt sein, nehmen Sie das Laminiergerät keinesfalls in Betrieb. Wenden Sie sich an unseren Service. ■ Laminiergerät A 6040 ■ Folienführung ■ Bedienungsanleitung Bevor Sie loslegen Die folgenden Hinweise helfen dabei, dass das Laminiergerät stets so funktioniert, wie Sie es erwarten. ■ Laminieren Sie keine metallenen, nassen oder unebenen Materialien. ■ Führen Sie Laminierfolien immer mit der geschlossenen Seite voran und in ge rader Ausrichtung in die Eingabeseite

des Laminiergeräts ein. ■ Schneiden Sie Laminierfolien falls notwendig erst nach dem Laminieren zu. ■ Bedenken Sie, dass heiß laminierte Materialien fest mit der Laminier- folie verbunden werden und nicht ohne mögliche Beschädigungen wieder aus der Laminierfolie entnommen werden können. ■ Ziehen Sie die Laminierfolie während des Laminierens nicht aus der Ausgabe seite

■ Verwenden Sie ausschließlich zum Heißlaminieren geeignete Laminier- folien. Für ein optimales Laminierergebnis empfehlen wir die im Fach- handel erhältlichen Laminierfolien der Marke Olympia.

Sicher aufstellen und in Betrieb nehmen Sicher aufstellen und in Betrieb nehmen WICHTIG! Prüfen Sie vor Inbetriebnahme, ob die Spannungs- angabe des Laminiergeräts (220 V - 240 V, 50 Hz) mit der Ihres Stromnetzes übereinstimmt.

1. Stellen Sie das Laminiergerät standsicher auf einer ebenen, waage-

rechten Oberäche und in der Nähe einer leicht zugänglichen Steck- dose auf.

2. Schließen Sie den

des Laminiergeräts an eine leicht zugängliche Steckdose an.

auf ON, die Kontrollleuchte im Netzschalter

leuchtet rot. Laminieren Beim Heißlaminieren wird die Laminierfolie auf eine Temperatur von bis zu 105 °C erhitzt, während die Laminierfolie durch die Walzen des La- miniergeräts geführt wird. Es entsteht eine dauerhafte thermische Verbin- dung von laminiertem Material und Laminierfolie. Durch das Heißlaminie- ren werden Wasser, Sauersto und Bakterien dauerhaft vom laminierten Material ferngehalten. Das Laminiergerät kann alle Kaltlaminierfolien und Heißlaminierfolien in den Stärken 80µ, 100µ, 125µ, 150µ, 175µ, 250µ verarbeiten. Über den Drehregler

auf dem Laminiergerät können Sie die verschiedenen Stärken auswählen. Für das Laminieren von Kaltlaminierfolien wählen Sie die Einstellung COLD aus. Die LED READY

ist während des Aufwärmvorgangs des Laminiergeräts aus und Laminierfolien können nicht eingelegt werden. Wenn Sie wäh- rend des Aufwärmvorgangs versuchen Laminierfolien einzulegen, laufen die Rollen des Laminiergeräts rückwärts und Laminierfolien können nicht eingelegt werden. Die LED READY

leuchtet grün, wenn der Aufwärmvorgang abge- schlossen und das Laminiergerät betriebsbereit ist. WARNUNG! Verletzungsgefahr durch Einzugsmechanismus. Lose Gegenstände können sich im Einzug verfangen und Verletzungen hervorrufen. Halten Sie Finger, Haare, Schals, Kra- watten, Schmuck etc. vom Einzug fern.

1. Wählen Sie mit dem

die gewünschte Folienstärke aus. WARNUNG! Gefahr durch gesundheitsschädliche Dämpfe. Beim Laminieren können gesundheitsschädliche Dämpfe entste- hen. Sorgen Sie beim Laminieren stets für eine gute Belüftung.

2. Legen Sie das zu laminierende Material in die Laminierfolie ein. Für

ein optimales Laminierergebnis sollte zu allen Seiten 3 bis 5 mm Ab- stand zum Folienrand vorhanden sein.

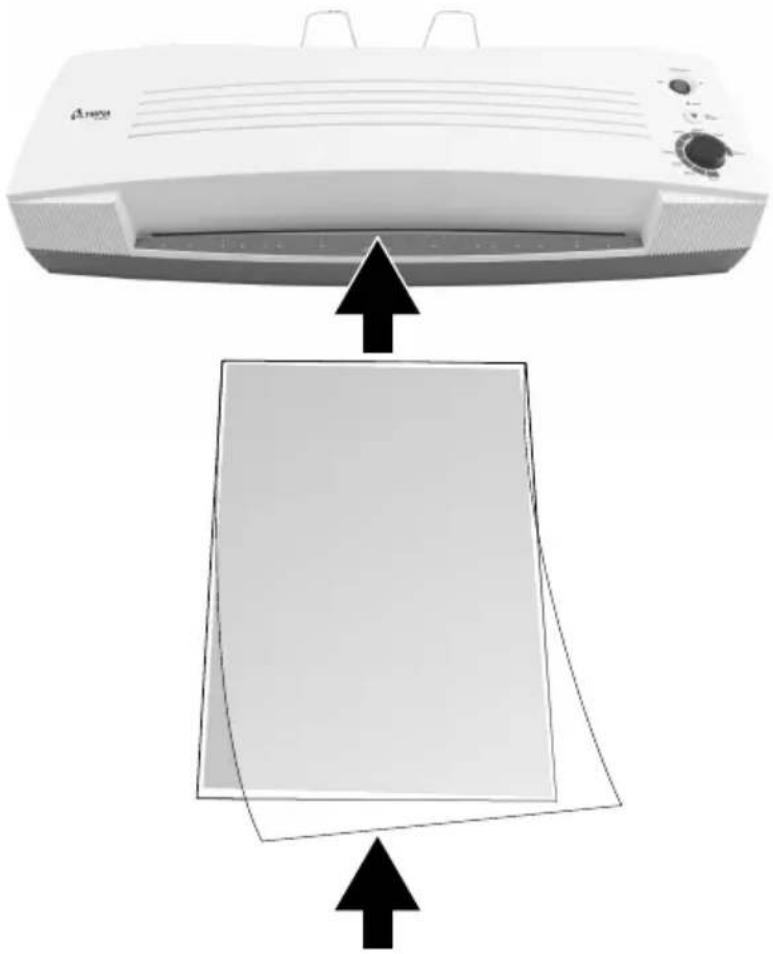

3. Führen Sie die vorbereitete Laminierfolie mit der geschlossenen Seite

voran und in gerader Ausrichtung auf der Eingabeseite

des Laminiergeräts ein. VORSICHT! Verbrennungsgefahr durch heiße Laminierfolie. Die austretende Laminierfolie ist unmittelbar nach dem Laminie- ren sehr heiß. Entnehmen Sie die austretende Laminierfolie nur am abgekühlten Ende der Laminierfolie.

4. Die Laminierfolie wird automatisch eingezogen und auf der

wieder ausgegeben und mit der Folienführung

Wenn etwas nicht funktioniert Wenn etwas nicht funktioniert Folienstau beheben Wenn Sie die Laminierfolie aus Versehen schief in die Eingabeseite

des Laminiergeräts einführen, zu viele Klebereste an den Walzen vorhan- den sind oder Sie ungeeignete Materialien laminieren, können sich die Laminierfolien im Laminiergerät stauen. Das Laminiergerät prüft den korrekten Durchlauf der Laminierfolie durch Sensoren und führt bei Erkennung eines Staus automatisch einen Rücklauf aus. Das Laminiergerät läuft dann rückwärts und gibt die Laminierfolie an der Eingabeseite

wieder aus. Sie können den Rücklauf des Laminiergeräts bei Problemen auch manuell über die Taste AUTO / REVERSE

1. Drücken und halten Sie die

Das Laminiergerät läuft jetzt rückwärts. VORSICHT! Verbrennungsgefahr durch heiße Laminierfolie. Die austretende Laminierfolie ist unmittelbar nach dem Laminie- ren sehr heiß. Entnehmen Sie die austretende Laminierfolie nur am abgekühlten Ende der Laminierfolie.

2. Ziehen Sie die Laminierfolie vorsichtig aus der

des Laminiergeräts heraus.

erst los, wenn die Laminier- folie an der Eingabeseite

vollständig ausgegeben wurde. Das Laminiergerät muss nach einem Folienstau gereinigt werden. Reinigen Sie das Laminiergerät wie im Abschnitt Regelmäßige Wartung und Pege beschrieben.

Regelmäßige Wartung und Pege Regelmäßige Wartung und Pege Reinigen Sie das Laminiergerät in regelmäßigen Abständen.

1. Ziehen Sie vor dem Reinigen den

2. Warten Sie, bis das Laminiergerät abgekühlt ist. Informationen zur

Abkühlzeit nden Sie in den Technischen Daten. HINWEIS Beschädigung des Laminiergeräts durch aggressive Reini- gungsmittel. Verwenden Sie keine Reinigungs- und Lösungsmittel.

3. Verwenden Sie ein weiches, leicht feuchtes, fusselfreies Tuch, um die

Gehäuseoberäche des Laminiergeräts zu reinigen. Ablagerungen und Klebereste entfernen Ablagerungen und Klebereste an den Walzen können das Laminierer- gebnis beeinträchtigen. Entfernen Sie Ablagerungen und Klebereste in regelmäßigen Abständen und immer dann, wenn sich das Laminierergeb- nis nicht so darstellt wie erwartet.

auf ON, die Kontrollleuchte im Netzschalter

leuchtet rot. VORSICHT! Verbrennungsgefahr durch heiße Geräteoberä- che. Während des Laminierens erhitzt sich die Geräteoberä- che. Die Geräteoberäche während des Betriebs nicht berüh- ren. Warten Sie nach dem Betrieb einige Minuten, bis sich das Laminiergerät abgekühlt hat, bevor Sie die Geräteoberäche berühren.

2. Führen Sie ein gefaltetes Blatt Papier mit der gefalteten Kante voran in

gerader Ausrichtung in die Eingabeseite

des Laminiergeräts. Klebereste werden vom austretenden Papier mitgenommen. VORSICHT! Verbrennungsgefahr durch heiße Laminierreste. Das austretende Papier führt sehr heiße Laminierreste mit sich. Entnehmen Sie die austretende Papier am abgekühlten Ende.

3. Wiederholen Sie den Vorgang so oft mit einem neuen Blatt Papier, bis

keine Klebereste mehr auf dem Papier haften bleiben. D10 Technische Daten Technische Daten Technische Änderungen bleiben vorbehalten. Besondere Merkmale Überhitzungsschutz Keine Blasenbildung 4 Rollen Maximale Folienstärke 80 - 250 micron Maximales Laminierbreite 460 mm Maximale Laminierstärke 0,8 mm Aufwärmzeit 4 - 8 min Abkühlzeit ca. 15 min Laminiergeschwindigkeit 400 mm/min Spannungsversorgung 220 - 240 V, 50 Hz Leistungsaufnahme 1000 W Abmessungen (B x H x T) 718 x 145 x 230 mm Gewicht 10,1 kg Konformitätserklärung Das CE-Kennzeichen auf dem Laminiergerät bestätigt die Konfor- mität. Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.go-europe.com D11 Hinweise zur Entsorgung Hinweise zur Entsorgung Wollen Sie das Laminiergerät entsorgen, bringen Sie das Laminiergerät zur Sammelstelle Ihres kommunalen Entsorgungs- trägers. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpichtet, alte Elektro- und Elektronikgeräte getrennt zu entsorgen. Das nebenstehende Symbol bedeutet, dass Sie das Laminiergerät auf keinen Fall in den Haus müll werfen dürfen! Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften. Garantie Die Garantiezeit beträgt 24 Monate. Die Garantiezeit beginnt ab Kaufdatum. Bitte bewahren Sie den Kaufbe- leg und die Originalverpackung auf. Sollte ein Problem auftreten, besu- chen Sie unser Retouren-Portal (RMA) im Bereich Support auf unserer Internetseite www.go-europe.com Bei weiteren Fragen steht Ihnen unsere Hotline unter folgender Telefonnummer zur Verfügung: 0180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., mobil maximal 42 ct/Min.) zur Verfügung. Ist Ihr Problem telefonisch nicht zu beheben, können Sie Ihr Gerät in der Original verpackung mit beigefügtem Kaufbeleg an folgende Anschrift senden: Service Center Hattingen Zum Kraftwerk 1 45527 Hattingen DContents
