MANUALE UTENTE A 6040 OLYMPIA
Introduzione 37
Impiego conforme 37
Impiego non conforme 37
Note importanti sulla sicurezza 38
Vista generale 40
Contenuto della confezione. 41
Prima della messa in funzione 41
Posizionamento e messa in funzione sicuri 42
Plastificazione 42
Malfunzionamenti 44
Cura e manutenzione regolari 45
Dati tecnici. 46
Dichiarazione di conformità 46
Indicazioni sullo smaltimento 47
Garanzia. 47

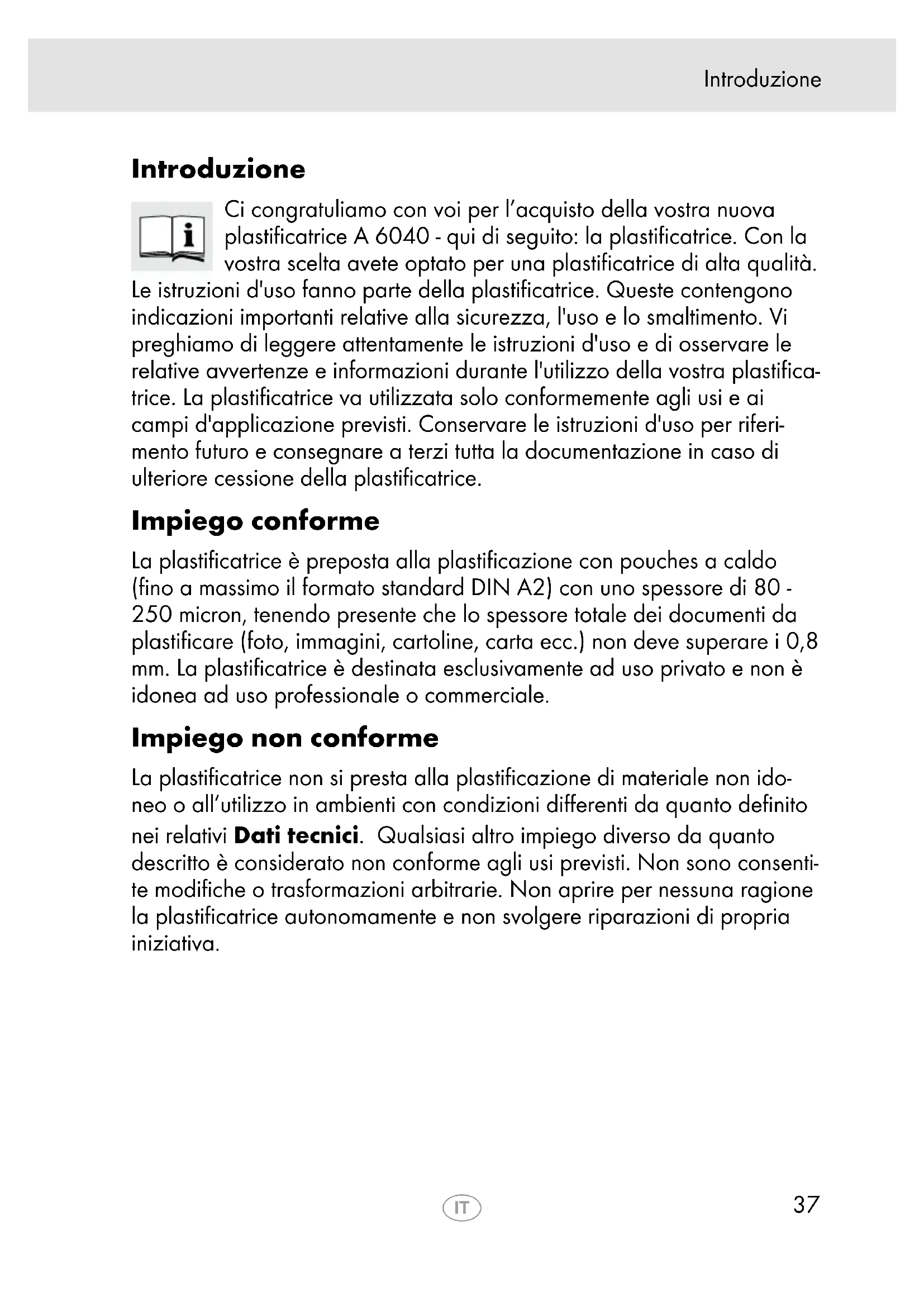

Introduzione
Ci congratuliamo con voi per l'acquisto della vostra nuova plastificatrice A 6040 - qui di seguito: la plastificatrice. Con la vostra scelta avete optato per una plastificatrice di alta qualità.
Le istruzioni d'uso fanno parte della plastificatrice. Queste contengono indicazioni importanti relative alla sicurezza, l'uso e lo smaltimento. Vi preghiamo di leggere attendamente le istruzioni d'uso e di osservare le relative avventenze e informazioni durante l'utilizzo della vostra plastificatrice. La plastificatrice va utilizzata solo conformmenteagli usi e ai campi d'applicazione previsti. Conservare le istruzioni d'uso per riferimento futuro e consignare a terzi tutte la documentazione in caso di ulteriore cessione della plastificatrice.
Impiego conforme
La plastificatrice è preposta alla plastificazione con pouches a caldo (fino a massimo il formato standard DIN A2) con uno spessore di 80 - 250 micron, tenendo presente che lo spessore totale dei documents da plastificare (photo, immagini, cartoline, carta ecc.) non deve superare i 0,8 mm. La plastificatrice è destinata esclusivamente ad uso privato e non è idonea ad uso professionale o commerciale.
Impiego non conforme
La plastificatrice non si presta alla plastificazione di materiale non idoneo o all'utilizzo in ambienti con condizioni differenti da quanto definito nei relativi Dati tecnici. Qualsiasi除外 impiego diverso da quanto descritto è considerato non conforme agli usi previsti. Non sono consenti te modifiche o trasformazioni arbitrarie. Non aprire per nessuna ragione la plastificatrice autonomamente e non svolgere riparazioni di propria iniziativa.
Note importanti sulla sicurezza
Leggere e osservare leindicazioni di avvertimento allo scopo di protegere se stessi e l'ambiente.
AVVERTENZA! Pericolo di lesioni dovute a scossa elettrica. Un impiego errato della plastificatrice più causare scosse elettriche. Non sono amnesse modifiche o conversioni arbitrarie effettuate sulla plastificatrice. Affidare eventuali riparazioni solo a personale techniciano qualificato. Assicurarsi che la plastificatrice risulta collegata ad una presa elettrica di facile accesso, in modo da poter scollegare rapidamente la plastificatrice alla rete elettrica in caso di emergenza. Non toccare mai la plastificatrice con mani bagnate. Evitare qualsiasi contatto con acqua. Utilizzato la plastificatrice esclusivamente in ambienti interni e asciutti.
AVVERTENZA! Pericolo di soffocamento dovuto a componenti piccoli, materiali d'imballo o pellicole protettive! I bambini possono ingerire componenti piccoli, materiali d'imballo o pellicole protettive. Tenere la plastificatrice e la confezione lontani alla portata dei bambini.
AVVERTENZA! La plastificatrice既可以 essere utilizzata da bambini di età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o intellettive, o con mancanza di esperienza e/o conoscenza, solo se sorvegliati o struiti circa l'uso sicuro della plastificatrice e i pericoli da esta derivanti. Ai bambini non è consentito giocare con la plastificatrice. Non affidavitare i lavori di pulizia e manutenzione a cura dell'utente a bambini in mancanza di sorveglianza.
AVVERTENZA! Pericolo di lesions dovute al meccanismo di caricamento. Oggetti mobili possono incastrarsi nella fissura di caricamento e causare lesioni. Tenere lontano dita, capelli, sciarpe, cravatte, bigiotteria ecc. alla fissura di caricamento.
AVVERTENZA! Pericolo dovuto alla fuoriuscita di vapori dannosi per la salute. Durante la plastificazione possono crearsi vapori dannosi per la salute. Garantire durante la plastificazione una sufficiente ventilazione.
ATTENZIONE! Pericolo di usioni dovute alla superficie calda dell'apparecchio! Durante la plastificazione la superficie dell'apparecchio si surriscalda. Evitare il contatto con la superficie dell'apparecchio durante l'esercizio. Attendere dello esercizio alcuni minuti che la plastificatrice si raffreddi prima di toccare la superficie della stessa.
ATTENZIONE! Pericolo di usioni dovute alle pouches per plastificare calde. La pellicola in uscita dall'apparecchio subito dopo la plastificazione è molto calda. Per estrarre la pouches dopo la plastificazione, afferrarla solo da un'estremità raffreddata.
ATTENZIONE! Pericolo di usioni dovute a residui di plastificazione caldi. Dopo la pulizia, la carta non correttamente saldata all'interno della pouches cui presentare residui di plastificazione molto caldi. Per estrarre la carta non correttamente saldata, afferrarla solo da un'estremità raffreddata.
ATTENZIONE! Pericolo di inciampare dovuto alla posa non corretta di cavi. Posare i cavi in modo che nessuno vi possa inciampare. Evitare il subentro di dati al connettore e al cavo di rete elettrica. Assicurarsi che la plastificatrice risulti collegata ad una presa elettrica di facile accesso, in modo da poter scollegare rapidamente la plastificatrice alla rete elettrica in caso di emergenza.
ATTENZIONE! Danni materiali! Evitare un'esposizioneagli influssi ambientali quali ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti. Utilizzare la plastificatrice solo in ambienti chiusi e con condizioni ambiente consentite e meglio indicate nei Dati tecnici.

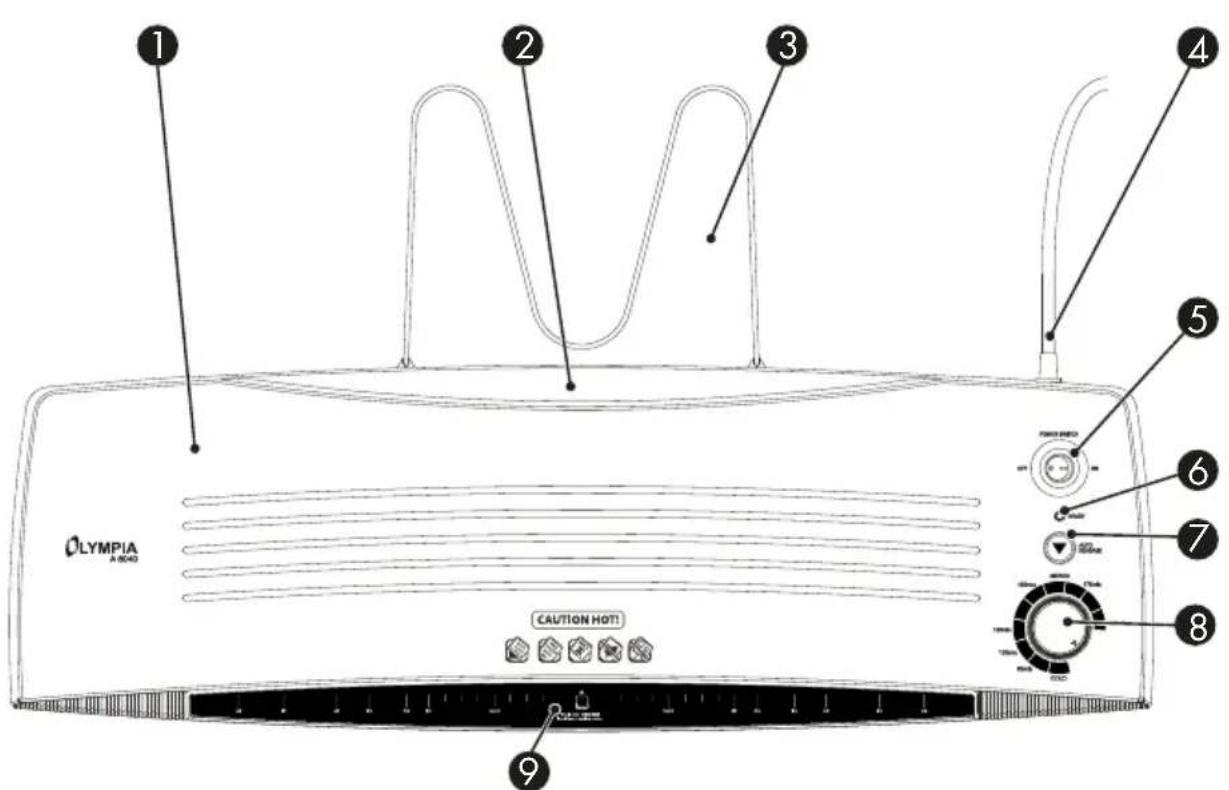

Vista generale
La segunte figura illustra la plastificatrice in dettaglio.
Plastificatrice
Lato di uscita
Supporto per pouches
4 Connettore di rete
5 Interruptatore di rete ON/OFF
LED READY
Tasto AUTO / REVERSE
8 Selettore per spessore di pellicola
Lato di caricamento
Contenuo della confezione
Verificare il contento della confezione della plastificatrice prima diMETTERE in funzione l'apparecchio. In caso dovesse mancare qualcosa o risultare danneggiato, non METTERE per nessun motivo in funzione la plastificatrice.
Rivolgersi al nostro servizio di assistenza.
Plastificatrice A 6040
Supporto per pouches
Istruzioni d'uso
Prima della messa in funzione
Le seguentiindicazioniaiutano l'utilizzatore nell'esercizio della plastificatrice sempre in maniera conforme e corretta.
■ Non plastificare materiali metallici, umidi/bagnati o con superficie irregolare.
Introduire le pouches per plastificare sempre con il lato chiuso per primo e con orientamento rettilineo sul lato di caricamento della plastificatrice.
■ Se occorre, tagliare le pouches per plastificare solo ad avvenuta plastificazione.
Si tengà presente che i materiali plastificati a caldo risultano saldamente uniti alla pouches per plastificare e in seguito non è più possibile rimuoverlienza danneggiarli.
- Durante la plastificazione, non tirare la pouches per plastificare dal lato di uscita ②.
■ Utilizzare esclusivamente pouches adatte alla plastificazione a caldo. Per un risultato di plastificazione ottimale si consiglia l'uso di pouches per plastificare Olympia reperibili in commercio.
Posizionamento e messa in funzione sicuri
IMPORTANTE! Prima della messa in funzione, verificare che il valore di tensione della plastificatrice correponda con quello della propria rete elettrica (220 V - 240 V, 50 Hz).
- Posizione are la plastificatrice su una superficie pianà, orizzontale e vicina ad una presa elettrica di facile accesso.
- Collegare il connettore di rete ④ della plastificatrice ad una presa elettrica di facile accesso.
- Posizione are il connettore di rete ⑤ su ON, la spia di controllo integrata nel connettore di rete ⑤ si accende in rosso.
Plastificazione
Durante la plastificazione a caldo la pouches viene riscaldata raggiungendo una temperatura fino a 105^ , perché i rulli introducono la pouches nella plastificatrice. Si viene quindi a create una giunzione termica permanente tra il materiale da plastificare e la pouches per plastificare. La plastificazione a caldo protege il materiale plastificato in modo permanente da acqua, ossigeno e batteri.
La plastificatrice è in grado di processare pellicole di plastificazione a freddo e a caldo con spessore 80 , 100 , 125 , 150 , 175 , 250 . Il selettore sulla plastificatrice consente di scegliere tra vari differenti spessori. Per plastificare pouches di plastificazione a freddo è necessario selezionare l'impostazione COLD.
Il LED READY risulta spento per l'intera durata della procedura di riscaldamento e non è possibile inseire pouches di plastificazione. Se si tenta di inseire pouches di plastificazione durante la procedura di riscaldamento, i rulli della plastificatrice procedono a marcia indietro impedendo l'insertimento della pouches.
Una volta conclusa la procedura di riscaldamento, il LED READY è accesso in verde e la plastificatrice è pronta al funzionamento.
AVVERTENZA! Pericolo di lesioni dovute al meccanismo di caricamento. Oggetti mobili possono incastrarsi nella fessura di caricamento e causare lesioni. Tenere lontano dita, capelli, sciarpe, cravatte, bigiotteria ecc. alla fessura di caricamento.
- Selezionare tramite selettore lo spessore di pellicola desiderato.
AVVERTENZA! Pericolo dovuto alla fuoriuscita di vapori dannosi per la salute. Durante la plastificazione possono crearsi vapori dannosi per la salute. Garantire durante la plastificazione una sufficiente ventilazione.
- Posizione are il materiale da plastificare all'interno della pouches per plastificare. Per un risultato di plastificazione ottimale si consiglia di mantenere una distance di 3-5 mm dal bordo della pouches.

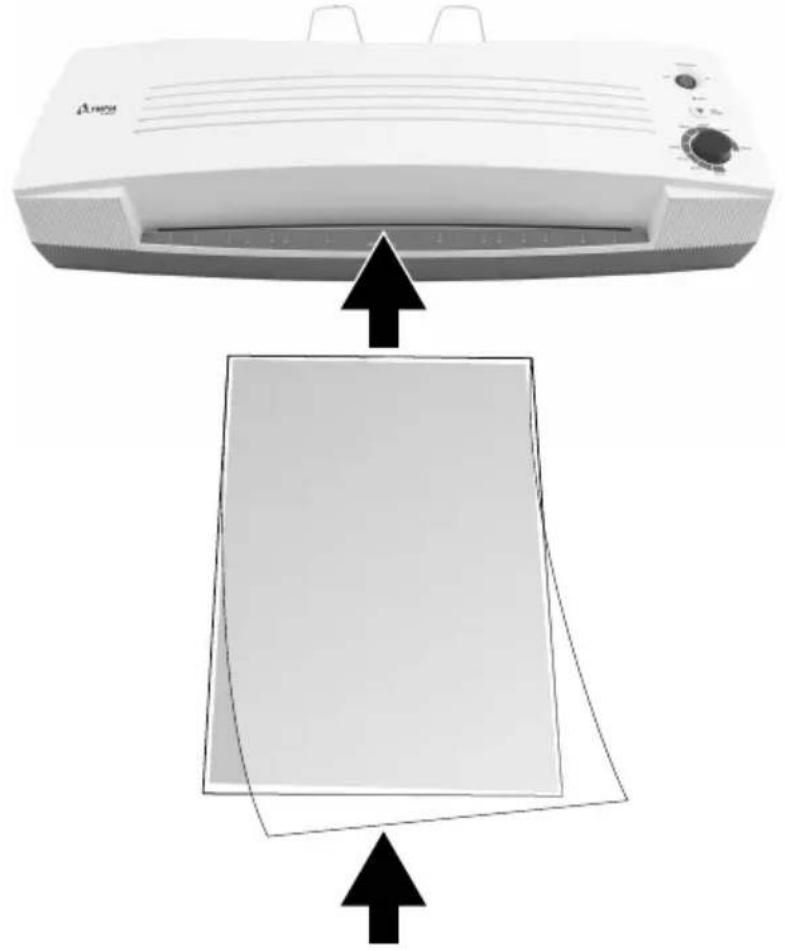

- Introduire la pouches per plastificare dati predisposa con il lato chiuso per primo e con orientamento rettilineo sul lato di caricamento della plastificatrice.
ATTENZIONE! Pericolo di usioni dovute alle pouches per plastificare calde. La pellicola in uscita dall'apparecchio subito dopo la plastificazione è molto calda. Per estrarre la pouches dopo la plastificazione, afferrarla solo da un'estremità raffreddata.
- La pouches di plastificazione viene caricata automaticamente e quando scarticata sul lato di uscita ② lungo il supporto per pouches ③.
Malfunzionamenti
Rimozione di pouches inceppate
In caso di introduzione storta della pouches sul lato di caricamento 9 della plastificatrice, in presenza di residui di colla sui rulli o se si fosse plastificato un materiale non idoneo, la pouches per plastificare potrebbe incepparsi all'interno della plastificatrice.
La plastificatrice verifica mediante dei sensori il corretto passaggio della pouches nell'apparecchio ed è quindi in grado effettuare un ritorno automatico della pellicola in presenza di eventuali intasamenti. La plastificatrice si muove in tal caso a marcia indietro ed espelle nuovamente la pouches sul lato di caricamento 9.
In presenza di problemi è possibile selezionare la marcia indietro della plastificatrice ancche in manuale premendo il tasto AUTO / REVERSE ⑦.
- Premere e tenere premuto iltasto AUTO / REVERSE ⑦.
La plastificatrice Proceed a marcia indietro.
ATTENZIONE! Pericolo di usioni dovute alle pouches per plastificare calde. La pellicola in uscita dall'apparecchio subito dopo la plastificazione è molto calda. Per estrarre la pouches dopo la plastificazione, afferrarla solo da un'estremità raffreddata.
- Rimuovere con cautela la pouches per plastificare dallato di carica-mentation della plastificatrice.
- Rilasciare il tasto AUTO / REVERSE solo dopo che la pouches di plastificazione risultata completingmente fuoriuscita sul lato di carica-mentation.
La plastificatrice va pulita après aver rimioso la pouches inceppata. Pulire la plastificatrice secondo quando descripto nella sezione Cura e manutenzione regolari.
Cura e manutenzione regolari
Pulire la plastificatrice in intervalli regolari.
- Prima della pulizia, estrarre il connettore di rete ④ nella presa di corrente.
- Attendere il raffreddamento della plastificatrice. Per ulteriori informazioni sui tempi di raffreddamento si prega di consultare i Dati tecnici.
NOTA! Danni alla plastificatrice dovuti all'uso di detergenti corrosivi. Non utilizzato mai detergenti o solventi.
3. Servirsi di un panno leggermente umido e antipelucchi per pulire la superficie dell'involucro della plastificatrice.
Rimozione di incrostazioni e residui di adesivo
Incrostazioni e residui di adesivo sui rulli possono influire sul risultato di plastificazione. Rimuovero le incrostazioni e i residui di adesivo in intervalli regolari e agli volta che il risultato della plastificazione non corrisponde a quanto previsto.
- Posizione are il connettore di rete ⑤ su ON, la spia di controllo integrata nel connettore di rete ⑤ si accende in rosso.
ATTENZIONE! Pericolo di usioni dovute alla superficie calda dell'apparecchio! Durante la plastificazione la superficie dell'apparecchio si surriscalda. Evitare il contatto con la superficie dell'apparecchio durante l'esercizio. Attendere dello esercizio alcuni minuti che la plastificatrice si raffreddi prima di toccare la superficie della stessa.
- Introduire un foglio di carta piegato con la piega per prima e con orientamento rettilineo sul lato di caricamento 9 della plastificatrice. I residui di adesivo vengono asportati dal foglio di carta in uscita.
ATTENZIONE! Pericolo di usioni dovute a residui di plastificazione caldi. La carta non correttamente saldata all'interno della pouches cui presentare residui di plastificazione. Per estrarre la carta non correttamente saldata, afferrarla solo da un'estretà raffreddata.
- Ripetere la procedura agli volta con un nuovo foglio di carta finché non si rilevano più residui di adesivo sul foglio di carta.
Dati tecnici
Con riserva di modifiche tecniche.
| Particularità Protezione da surrisca | damento Nessuna formazione di bolle 4 rulli |
| Max. spessore pouches 80 - 250 micron | |
| Max. larghezza plastificazione 460 mm | |
| Max. spessore plastificazione 0,8 mm | |
| Tempo di riscaldamento 4 - 8 min | |
| Tempo di raffreddamento ca. 15 min | |
| Velocità di plastificazione 400 mm/min | |
| Alimentazione 220 - 240 V, 50 Hz | |
| Potenza assorbita 1000 W | |
| Dimensioni (L x H x P) 718 x 145 x 230 mm | |
| Peso 10,1 kg |
Dichiarazione di conformità
CE Il marchio CE sulla plastificatrice attesta la conformità del prodotto. Per la dichiarazione di conformità completa si prega di usfuquire del download Gratis to dal nostro site web www.go-europe.com.
Indicazioni sullo smaltimento
Per smaltire la plastificatrice, consegnarla in un punto di raccolta istituito alla propria società di smaltimento rifiuti comunale. Secondo quanto previsto alla legge sugli appearecchi elettrici ed elettronici, i proprietari di apparecchi esauriti sono per legge tenuti alla raccolta differenziata di tutti gli appearecchi elettrici ed elettronici. Il significolo riportato qui a lato indica che non è assolutamente consentito smaltire la plastificatrice assieme ai normali rifiuti domestici!
Smaltire confezioni ed imballaggi in base a quantoindicato dellenorme in vigore a livello locale.
Garanzia
Caro cliente,
ci congratuliamo con Lei per aver scelto questo apparecchio. In caso di difetti la preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuito l'acquisto.
