XDC 5760 MP3 - Autoradio Trevi - Kostenlose Bedienungsanleitung

Häufig gestellte Fragen - XDC 5760 MP3 Trevi

BEDIENUNGSANLEITUNG XDC 5760 MP3 Trevi

RDS RADIO-CD/MP3-SPIELER EINZUG AUX-IN USB SD CARD

Gebrauchs- und Anschlußhandbuch

RADIO REPRODUCTOR CD/MP3 RDS CON ENTRADA AUX-IN USB SD CARD

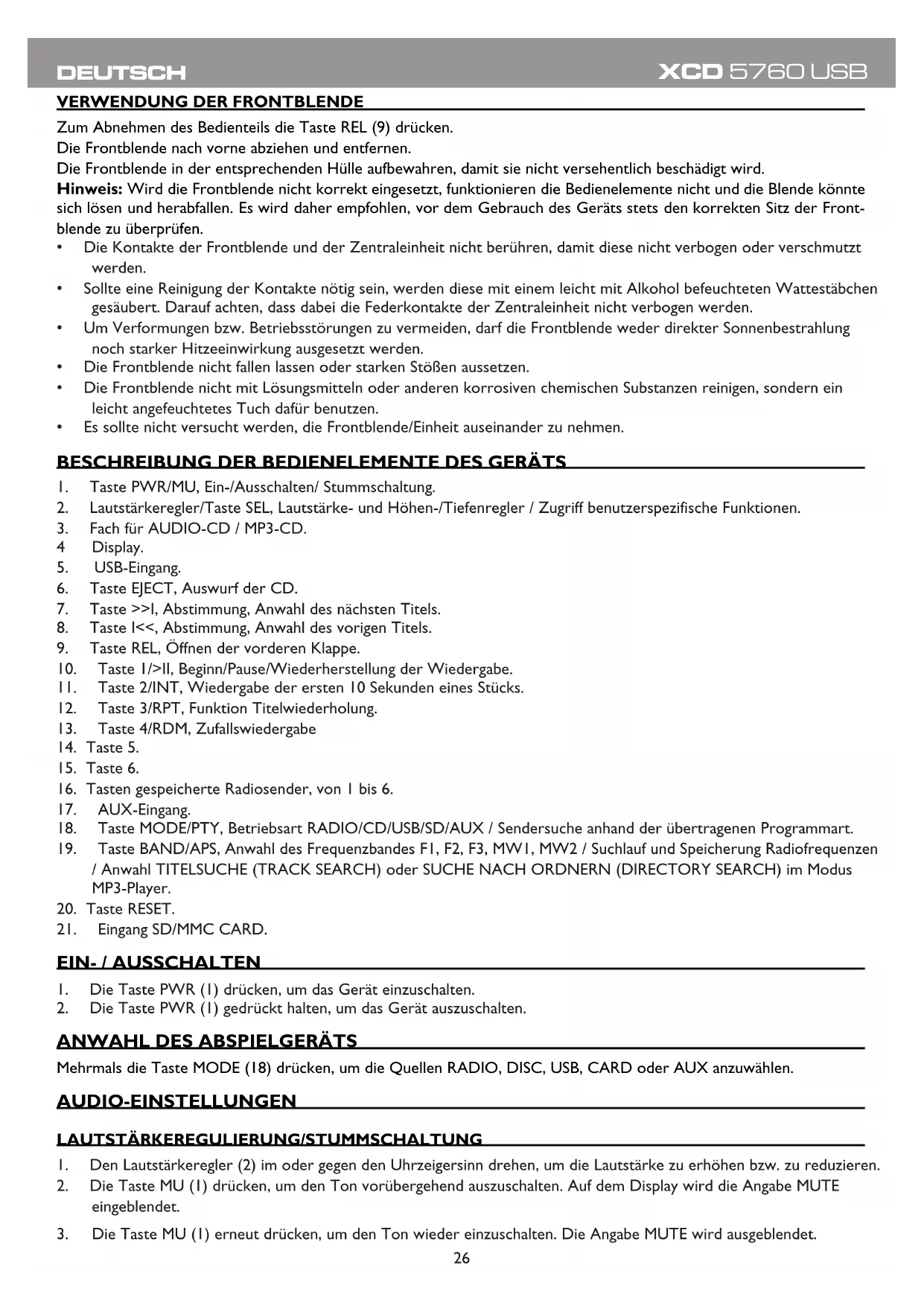

VERWENDUNG DER FRONTBLENDE

Zum Abnehmer des Bedienteils die Taste REL (9) drucken.

Die Frontblende nach vorne abziehen und entfernen.

Die Frontblende in der entsprechenden Hülle aufbewahren, damit sie nicht versehentlich beschädigt wird.

Hinweis: Wir die Frontblende nicht korrekt eingesetzt, Funktionieren die Bedienelemente nicht und die Blende konnte sich losen und herabfallen. Es wird Daher empfohlen, vor dem Gebrauch des Geräts stets den korrekten Sitz der Frontblende zu überprüfen.

Die Kontakte der Frontblende und der Zentraleinheit nicht berühren, damit diese nicht verbogen oder verschmutzt werden.
Sollte eine Reinigung der Kontakte nötig sein, werden diese mit einem leicht mit Alkohol befeuchteten Wattestächen gesaubert. Darauf achten, dass bzw die Federkontakte der Zentraleinheit nicht verbogen werden.
Um Verformungen bzw. Betriebsstörungen zu vermeiden, damit die Frontblende weder direkter Sonnenbestrahlung noch starker Hitzeinwirkung ausgesetzt werden.
Die Frontblende nicht fallen halten oder starken Stößen aussetzen.
Die Frontblende nicht mit Lösungsmitteln oder anderen korrosiven chemischen Substanzen reinigen, sondern ein leicht angefeuchtetes Tuch dafür benutzen.
- Es sollte nicht versucht werden, die Frontblende/Einheit auseinander zunehmen.

BESCHREIBUNG DER BEDIENELEMENTE DES GERÄTS

I. Taste PWR/MU, Ein-/Ausschalten/ Stummschaltung.
2. Lautstärkeregler/Taste SEL, Lautstärke- und Höhen-/Tiefenregler / Zugriff benutzerspezifische Funktionen.
3. Fach für AUDIO-CD / MP3-CD.
4 Display.
5. USB-Eingang.
6. Taste EJECT, Auswurf der CD.
7. Taste >>I, Abstimmung, Anzahl des nachsten Titels.
8. Taste 1 << , Abstimmung, Anzahl des vorgen Titels.
9. Taste REL, Offnen der vorderen Klappe.
10. Taste I/>II, Beginn/Pause/Wiederherstellung der Wiedergabe.
II. Taste 2/INT, Wiedergabe der ersten 10 Sekunden eines Stücks.
12. Taste 3/RPT, Funktion Titelwiederholung.
13. Taste 4/RDM, Zufallswiedergabe
14. Taste 5.
15. Taste 6.
16. Tasten gespeicherte Radiosender, von I bis 6.
17. AUX-Eingang.
18. Taste MODE/PTY, Betriebsart RADIO/CD/USB/SD/AUX / Sendersuche anhand der übertragenen Programmart.
19. Taste BAND/APS, Anwahl des Frequenzbandes F1, F2, F3, MW1, MW2 / Suchlauf und Speicherung Radiofrequenzen / Anwahl TITELSUCHE (TRACK SEARCH) oder SUCHE NACH ORDNERN (DIRECTORY SEARCH) im Modus MP3-Player.
20. Taste RESET.
21. Eingang SD/MMC CARD.

EIN-/AUSSCHALTEN

I. Die Taste PWR (I) drücken, um das Gerät einzuschalten.
2. Die Taste PWR (I) gedrückt halten, um das Gerät auszuschalten.

ANWAHL DES ABSPIELGERÄTS

Mehrmans die Taste MODE (18) drucken, um die Quellen RADIO, DISC, USB, CARD oder AUX anzuwahlen.

AUDIO-EINSTELLUNGEN

LAUTSTÄRKEREGULIERUNG/STUMMSCHALTUNG

1. Den Lautstärkeregler (2) im oder gegen den Uhrzeigersinn drehen, um die Lautstärke zu erhöhen bzw. zu reduzieren.
2. Die Taste MU (I) drücken, um den Ton vorübergehend auszuschalten. Auf dem Display wird die Angabe MUTE eingebrendet.
3. Die Taste MU (I) erneut drücken, um den Ton wieder einzuschalten. Die Angabe MUTE wird ausgebrendet.

EINSTELLUNG DER BÄSSE/HÖHEN

I. Die Taste SEL (2) ein Mal drücken, um die Einstellung der Basse anzuwahlen.
2. Auf dem Display wird das Niveau der Basse «BASS» angezeigt.
3. Den Lautstärkeregler (2) im oder gegen den Uhrzeigersinn drehen, um die Einstellung der Basse zu erhöhen bzw. zu reduzieren.
4. Die Taste SEL (2) zwei Mal drücken, um die Einstellung der Höhen anzuwahlen.
5. Auf dem Display wird das Niveau der Höhen «TRE» angezeigt.
6. Den Lautstärkeregler (2) im oder gegen den Uhrzeigersinn drehen, um die Einstellung der Höhen zu erhöhen bzw. zu reduzieren.

I. Die Taste SEL (2) drei Mal drucken, um die Balance der Kanäle anzuwahlen.
2. Auf dem Display erscheint die Angabe «L | R».
3. Den Lautstärkeregler (2) im oder gegen den Uhrzeigersinn drehen, um die Audiobalance auf den rechten/linken Kanal einzustellen.
4. Die Taste SEL (2) vier Mal drucken, um die Einstellung des Faders anzuwahlen.
5. Auf dem Display erscheint die Angabe «F | R».
6. Den Lautstärkeregler (2) im oder gegen den Uhrzeigersinn drehen, um den Ton auf die hinteren/vorderen Laufsprecher einzustellen.

BENUTZERSPEZIFISCHE OPTIONEN

Dieses Gerät ist mit einer Reihe von Funktionen ausgestattet, die vom Benutzer nach Belieben wie folgt ein- und ausgeschaltet werden können:

I. Die Taste SEL (2) gedrückt halten.
2. Die Taste SEL (2) mehrmals drücken, um die verfügbaren Optionen anzuwahlen.
3. Den Lautstärkeregler (2) drehen, um die gewünschte Option anzuwahlen.

CL (00'00)

Anzeige der Uhrzeit.

TA

Ein-/Ausschaltung der Funktion TA (Traffic Announcement), Verkehrsdurchsagen. Auf dem Display erscheidt die Angabe TA.

Überträgt ein Sender Verkehrsinformationen, erscheint auf dem Display das Symbol TP.

Wenn der gerade empfangene Sender keine Verkehrsdurchsagen ausstrahlt (Anzeige „TP“ auf dem Display leuchtet nicht),ucht das Gerät automatisch nach einem Sender mit Verkehrsfunk (siehe TA SEEK/ALARM).

Liegt die eingestellte Lautstärke unter der Stufe 20, so wird sie am Beginn der Verkehrsdurchsage automatisch auf die Stufe 20 gestellt und kehrt nach Beendigung der Durchsage auf die vorher eingestellte Stufe zurück.

AF

Ein-/Ausschaltung der Funktion AF (Alternative Frequencies), alternative Frenzen. Auf dem Display erscheidt die Angabe AF.

Das Gerät empfängt vom Sender eine Auflistung alternativeer Frenzen und stimmt sich automatisch auf jene mit dem stärksten Signal ab.

Wenn das Signal des gehörten Senders schwächer wird, beginnt die Anzeige AF zu blinken, das Gerät kontrolliert die Listeder vom abgestimmten Sender vorhandenen alternative Frenzen und stimmt sich auf jene mit dem stärksten Signal ab.

TA SEEK/ALARM

TA SEEK: Ist die Funktion TA aktiviert,ucht das Gerät automatisch einen Sender, der Verkehrsdurchsagen überträgt und stimmt sich automatisch auf diesen ab, wenn der derzeit eingestellte Sender keine derartigen Meldungen sendet. Diese Option wird werkseitig eingestellt.

TA ALARM: Ist die Funktion TA aktiviert, sich das Gerät automatisch einen Sender, der Verkehrsdurchsagen überträgt, wenn der derzeit eingestellte Sender keine derartigen Meldungen sendet, und setzen ein Tonsignal ab. Es wird jedoch weiterhin der eingestellte Sender wiedergegeben.

PI SOUND/MUTE

PI SOUND: Ist die Funktion AF aktiviert, setzen das Gerät ein Tonsignal ab, wenn es sich auf eine alternative Frenzenz abstimmt. Diese Option wird werkseitig eingestellt.

TA ALARM: Ist die Funktion AF aktiviert, setzen das Gerät keinerlei Tonsignal ab, wenn es sich auf eine alternative Freqenz abstimmt.

RETURN S/L

RETURN S: Ist die Funktion TA aktiviert, wird ein Intervall von 60 Sekunden eingestellt, bevor das Gerät denselben Sonderucht, wenn dieser nicht korrekt empfangen wird. Diese Option wird werkseitig eingestellt.

RETURN L: Ist die Funktion TA aktiviert, wird ein Interval von 90 Sekunden eingestellt, bevor das Gerät denselben Sonderucht, wenn dieser nicht korrekt empfangen wird.

MASK DPI/ALL

MASK DPI: Ist die Funktion AF aktiviert, wird die alternative Frequenz des Senders nicht angezeigt. Diese Option wird werkseitig eingestellt.

MASK ALL: Ist die Funktion AF aktiviert, wird die alternative Frequenz des Senders und der Sender ohne RDS-Signal, aber mit einem starken Signal, nicht angezeigt.

PIEPTON EIN/AUS

Ein-/Ausschalten des Tonsignals bei jedem Tastendruck.

USER SET

Einstellung einer Vor-Klangregelung: User Set (normal), Flat, Classic, Rock, Pop.

VOL LAST/DEFA

VOL LAST: Bei der Einschaltung ist die Lautstärke auf den Wert der letzten Ausschaltung eingestellt. Diese Option wird workseitig eingestellt.

VOL DEFA: Bei der Einschaltung entspricht die Lautstärke dem in der Option AVOL eingestellen Wert. Die Option AVOL wird automatisch nach der Anzahl von VOL DEFA eingeblendet. Die Lautstärke der Option AVOL wird werkseitig auf die Stufe 20 eingestellt.

EUROPE/AMERICA

EUROPE: Einstellung der europäischen Empfangsbandbreite.

AMERICA: Einstellung der amerikanischen Empfangsbandbreite.

STEREO/MONO

STEREO: Einstellung des Radioempfangs auf Stereo.

MONO: Einstellung des Radioempfangs auf Mono.

LOUD ON/OFF

Ein-/Ausschaltung der Funktion Loudness, Tiefenanhebung.

DX/LOCAL

DX: Wahrend dem automatischen Suchlauf der Radiosender werden alle Stationen, auch die, deren Signal gestört ist, empfangen. Diese Option wird werkseitig eingestellt.

LOCAL: Wahrend dem automatischen Suchlauf der Radiosender werden nur Stationen mit dem stärksten Signal empfangen.

CLK ON/OFF

Ein-/Ausschaltung der Anzeige der Uhrzeit auf dem Display bei ausgeschalteten Gerät.

CLK 12/24

Ein-/Ausschaltung der Anzeige der Uhrzeit im Modus 12h oder 24h.

CLK 12/24

Manuelle Einstellung der Uhrzeit.

Den Lautstärkeregler (2) im Gegenuhrzeigersinn drehen, um die Stunden einzustellen.

Den Lautstärkeregler (2) im Uhrzeigersinn drehen, um die Minuten einzustellen.

RADIOBETRIEB

AUTOMATISCHE ABSTIMMUNG

I. Die Taste BAND/APS (19) drücken, um das gewünschte Frequenzband (FM1/FM2/FM3 oder MW1/MW2) anzuwahlen.
2. Die Taste >>I (7) gedrückt halten, um den nachsten Sender automatisch abzustimmen.
3. Die Taste 1 < < 8 ) gedruckt halten, um den vorgen Sender automatisch abzustimmen.
4. Ist die Funktion TA eingeschaltet, werden nur Sender abgestimmt, die Verkehrsdurchsagen übertragen.
5. Ist die Funktion PTY eingeschaltet, werden nur Sendungen abgestimmt, die den angegebenen Programmtyp übertragen.

MANUELLE ABSTIMMUNG

I. Die Taste BAND/APS (19) drücken, um das gewünschte Frequenzband (FM1/FM2/FM3 oder MW1/MW2) anzuwahlen.
2. Mehrmals die Taste >>I (7) oder I<< (8) drücken, um die Abstimmung um 0,05 MHz in FM oder um 9 kHz in MW vor oder darüber zu bewegen.

SPEICHERUNG VON SENDERN

I. Durch die zuvor beschriebene Vorgehensweise den gewünschten Sender abstommen.
2. Die gewünschte Speichertaste von I bis 6 (16) drücken. Das Radio setzen ein Tonsignal ab und der Sender wird gespeichert.
3. Den Punkt 2 wiederholen, um alle anderen Sender auf allen Freqenzbändern zu speichern.

AUTOMATISCHE SPEICHERUNG DER SENDER

Dieses Gerät ist mit einem automatischen Speichersystem ausgestellt, das die 6 stärksten Senderucht und speichert.

I. Die Taste BAND/APS (19) drücken, um das Freqenzband (FM1/FM2/FM3 oder MW1/MW2) anzuwahlen, für das die automatische Speicherung vorgenommen werden soll.
2. Die Taste BAND/APS (19) gedrückt halten. Das Gerätucht und speichert automatisch jene sechs Sender mit dem stärksten Signal.

RDS (RADIO DATA SYSTEM)

Das RDS-System ermitteligt die Übertragung von Informationen jener europäischen Sender, die diesen System übernommen haben, darunter:

den Name des Senders, eventuelle alternative Frenzen, auf welchen die Informationen empfangen werden können, den Beginn von Verkehrsdurchsagen, den übertragenen Programmtyp (klassische Musik, Jazz, Rock, Kultur) usw.

EINSCHALTEN DER FUNKTION PTY

Mit dieser Funktion kann ein gewünschter Programmtyp gewählt werden, z.B. Rockmusik, Popmusik, Nachrichten usw. Das Radio stimmt sich nur auf jene Sender ab, die das angewählte Programm übertragen.

I. Die Taste MODE/PTY (18) gedrückt halten. Auf dem Display erscheint die Angabe des übertragenen Programmtypes.
2. Mit den Speichertasten von I bis 6 (16) wird der Programmtyp angewählt.
3. Das Radio stimmt automatisch einen Sender ab, der den angewählten Programtyp überträgt.
4. Wenn der angewählte Programmtyp nicht verfügbar ist, zeigt das Display die Angabe NO PTY an und kehrt zur Wiedergabe des Radiosenders zurück.

CD-/MP3-BETRIEB

BEGINN DER WIEDERGABE

1. Die CD in das Fach (3) einlegen.
2. Die Wiedergabe beginnnt automatisch und auf dem Display erscheint die Nummer des wiedergegebenen Titels.
3. Die Taste >11 (10) drücken, um die Wiedergabe kurz zu unterbrechen. Die Taste erneut drücken, um die Wiedergabe fortzusetzen.

ÜBERSPRINGEN VON TITELN/ORDNER

I. Wahlend der Wiedergabe die Taste >>1 (7) für die Anzahl des{nachsten Titels drucken.
2. Wahrend der Wiedergabe die Taste I<< (8) drucken, um zum Beginn des laufenden Titels zurückzukehren. Für die Anzahl der vorhergehenden Titel die Taste mehrmals drucken.
3. Bei MP3-CDs werden die Tasten 5 oder 6 (14 oder 15) gedrückt, um jeweils 10 Titel vorwärts oder ruckwärts zu überspringen.
4. Bei MP3-CDs werden die Tasten 5 oder 6 (14 oder 15) gedrückt gehalten, um jeweils zum vorgen oder zum nachsten Ordner zu springen.

SCHNELLSSUCHLAUF

I. Wahlend der Wiedergabe des Titels die Taste >>1 (7) fur den schellen Vorlauf drucken.
2. Wahlend der Wiedergabe des Titels die Taste 1 < < 8 ) fur den schellen Rücklauf drucken.

ERWEITERTE FUNKTIONEN

I. Die Taste INT (11) drücken, um nacheinander die ersten 10 Sekunden eines Titels der CD anzuspielen (INTRO). Die Taste erneut drücken, um zur normalen Wiedergabe (OFF) zurückzukehren.
2. Die Taste RPT (12) drücken, um die automatische Wiederholung des garde laufenden Titels zu aktivieren (RPT ONE). Die Taste erneut drücken, um die Wiederholung abzuschalten (OFF).

HINWEIS: Bei MP3-CDs kann auch die Funktion der Wiederholung des Ordners (RPT DIR) aktiviert werden.

1. Die Taste RDM (13) drücken, um die Stücke der CD in zufälliger Reihenfolge (RANDOM) wiederzugegeben. Durch erneuten Druck wird zur Wiedergabe in der Reihenfolge, in der sich die Titel auf der CD befinden, zusückgekehrt.
2. Die Taste >II (10) gedrückt halten, um direkt den ersten Titel der CD anzuwahlen.

TITELSUCHLAUF

I. Bei MP3-CDs die Taste BAND (19) gedrückt halten. Auf dem Display wird die Angabe TRK angezeigt und die Anzeige 00 blinkt.
2. Für die Einstellung der Ziffer der Zehntel die Taste SEL/Lautstärkeregler (2) drehen. Zur Bestätigung die Taste SEL/Lautstärkeregler (2) drücken.
3. Für die Einstellung der Ziffer der Einheiten die Taste SEL/Lautstärkeregler (2) drehen. Zur Bestätigung die Taste SEL/Lautstärkeregler (2) drucken.
4. Der angewählte Titel wird automatisch wiedergegeben.

USB-EINGANG

I. Ein USB-Gerät/MP3-Player in den USB-Eingang (5) einstecken.
2. Die Wiedergabe beginnnt automatisch und auf dem Display erscheint die Nummer des wiedergegebenen Titels.
3. Für die Funktionen der Wiedergabe ist auf das Kapitel «CD/MP3-BETRIEB» Bezug zunehmen.

HINWEIS: Es besteht die Möglichkeit, dass einige externe Geräte nicht über den USB-Port mit dem Autoradio XCD 5760USB betrieben werden können. Dies ist auf die eventuelle Inkompatibilität der Prozessoren zurückzu-führen.

EINGANG SD CARD

I. Die Frontblende abnehmer.
2. Eine Speicherkarte SD/MMC Card in den Eingang SD/MMC Card (21) einstecken.
3. Die Frontblende wieder einsetzen und das Gerät einschalten.
4. Die Wiedergabe beginnnt automatisch und auf dem Display erscheint die Nummer des wiedergegebenen Titels.
5. Für die Funktionen der Wiedergabe ist auf das Kapitel «CD/MP3-BETRIEB» Bezug zunehmen.

EINGANG AUX-IN

I. Die Taste MODE (18) mehrmals drücken, bis das Abspielgerät AUX angezeigt wird.
2. Ein beliebiges Gerät mit einem Audioausgang an den Eingang AUX (17) anschließen.
3. Das externe Gerät mit den eigenen Bedienelementen steuern.

TECHNISCHE EIGENSCHAFTEN

ALLGEMEINES

Versorgung: 12V
Max. Leistungsaufnahme 10A
Max. Ausgangsleistung: 40W x 4 Kanäle
Impedanz der Laufsprecher: 4 Ohm pro Kanal

FM

Frequenzband: 87,5 MHz - 108 MHz
Empfindlichkeit: 3μV
I.F.: 10,7 MHz

MW

Frequenzband: 522 KHz - 1620 KHz
Empfindlichkeit: 40dB
I.F.: 450 KHz

LINE-OUT

Output: 1000mV MAX

CD-TEIL

System: Audio MP3

Kompatibilität: CD/CD-R/CD-RW/MP3

Frequenzgang: 20-100Hz ≤5dB

100KHz-20KHz≤5dB

Rauschabstand CD: 50dB [1KHz]

HINWEIS

Die Firma TREVI verfolgt eine Politik der ständigen Verbesserung ihrer Produkte. Die technischen Eigenschaften können dazu ohne Vorankündigung geändert werden.

USO DE LA CARÁTULA EXTRAÍBLE

Para retiring la caratula, pulse el boton REL (9).

HINWEISE ZUR ORDNUNGSGEMÄSSEN ENTSORGUNG DES PRODUKTS

Das auf dem Gerät angebrachte Symbol weist daraufhin, dass das Altgerät "getrennt zu sammeln" ist und das Produkt darher nicht zusammen mit dem Gemeindeabfall entsorgt werden damit.

Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeindeverwaltung eingerichteten "Wertstoffsmel-stellen" bringen oder dem Handler beim Kauf eines neuen Produkts übergeben.

Die getrennte Müllsammlung und anschließende Aufbereitung, Wiederverwertung und Entsorgung fordern die Herstellung von Geräten unter Verwendung wiederverwerteter Materialien und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer falschen Müllverwaltung.

Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.

ADVERTENCIAS PARA LA CORRECTA ELIMINACION DEL PRODUCTO
