BEDIENUNGSANLEITUNG Move 7000+ SUNTEC

Bitte Installieren oder nutzen Sie Ihr mobiles lokales Klimagerät nicht, bevor Sie diese Bedienungsanleitung sorgfältig durchgegeben haben.itte bewahren Sie these Bedienungsanleitung fur eine etwaige Produktgarantie und fur späteres Nachschlagen auf.

Sicherheitshinweise vor Inbetriebnahme

Dieses Gerät kann von Kindern ab 8 Jahren und darüber über und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung)dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Kinder unter 3 Jahren ohne permanente Aufsicht mussen daran gehindert werden, auf das Gerät zugreifen zu konnen.

Kinder ab 3 Jahren und unter 8 Jahren dürfen das Gerät nur unter der Voraussetzung ein- und ausschalten, dass das Gerät in seiner vorgesehenen Gebrauchslage positioniert oder installiert, sie bezüglich des sicheren Gebrauchs des Gerätes unterwiesen und beaufsichtigt werden und die möglichen Gefahren verstanden haben.

Kinder ab 3 Jahren und unter 8 Jahren dürfen das Gerät nicht an die Steckdose anschliessen, es regulieren, reinigen oder die Wartung durchführren.

• Dieses Gerät ist nur für den tatsächlichen Gebrauch bestimmt,itte verwenden Sie es nicht an anderen Orten.
  -itte betreiben Sie das Gerät nicht, wenn das Netzkabel, der Stecker oder das Gerät selbst Defekte

aufweist.

• Das Gerätarf nicht an einer defekten Steckdose angeschlossen werden.itte achten Sie vor Inbetriebnahme daraufuf, dass das Gerät richtig installiert ist.
• Bitte betreiben Sie das Gerät nicht in der Nähe offener Feuerstellen oder anderen Wärmequellen.
• Beite vermeiden Sie das Gerät direktem Sonnenlicht auszusetzen.
  -itte schalten Sie das Gerät ab, bevor Sie den Netzsteckerziehen.
• Bitteziehen Sie den Netzstecker bevor Sie das Gerät reinigen, verlagern oder wenn es über längeren Zeitraum nicht betrieben wird.
  -itte reinigen Sie das Gerät nur auf die Art und Weise, wie es in der vorliegenden Anleitung beschreiben ist.
• Das Gerät ist an eine einwandfrei geerdete Steckdose (220-240VAC, 50 Hz) anzuschreiben.
• Das Gerätarf nicht ohne Aufsicht betrieben werden. Schalten Sieitte das Gerät ab, selbst wenn Sie den Raum nur für eine kurze Zeit verlassen.
• Bitteziehen Sie stets an der Steckereinheit und nicht am Kabel, wenn Sie den Stromzufluss unterbinden möchten.
  -itte betreiben Sie das Gerät nicht in einer Umgebung, in der Öl oder Wasser verspritzt werden kann.
• Bitte betreiben Sie das Gerät nicht in der Nähe eines Bades, einer Dusche oder eines Schwimmbades.
  -itte niemals Finger, Stifte oder andere Gegenstände in das Gerät stecken, wenn der Netzstecker

eingesteckt ist und vor allem nicht während des Betriebs.

• Das lokale Klimagerät muss aufrecht gelagert und transportiert werden, sonst kann es zu irreparablen Schäden am Kompressor kommt. Im Zweifelsfall empfehlen wir, Ihr lokales Klimagerät mindestens 24 Stunden ruhen zu setzen, bevor Sie es starten.
  -ittedeckenSiedasGeratnieabundachtenSiedarauf,dassLuftein- und-auslassniemalsblockiertwerden.
• Bitte stellen Sie sicher, dass das Gerät aufrecht stehen.
  -itte verwenden Sie nur die von dem Hersteller angebotene Ersatz- und Zubehörteile, um die Beschädigungen am Gerät zu vermeiden.
  -itte reparieren Sie Ihr Gerät nie selbst. Ist eine Reparatur notwendig, so wenden Sie sichitte an ihren Verkäufer.
• Weist das Gerät Defekte auf, so schalten Sie es aus (nur die Power-Taste, die sich auf dem Bedienfeld befindet, benutzen) und kontaktieren Sie ihren Verkäufer.
  -itte achten Sie darauf, dass das Netzkabel richtig geerdet ist.
• Ist das Netzkabel defekt, so schalten Sie das Gerätitte ab undziehen den Netzstecker, um Gefahrenvorzubeugen.
• Bitte verwenden Sie keine Mehrfachstecker und Verlängerungskabel.

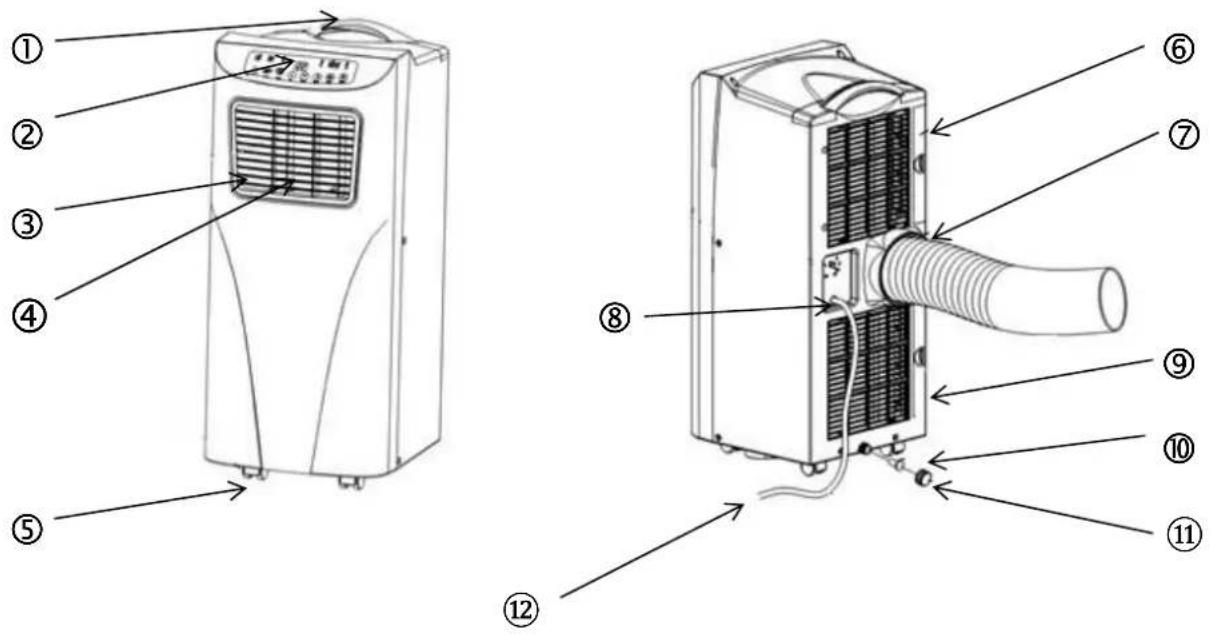

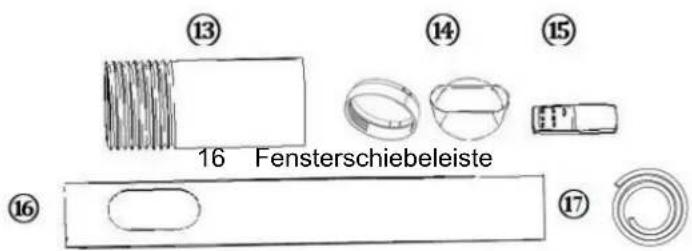

Bezeichnung der Ersatzteile/Komponenten

1 Handgriff 6 Oberes Filtergitter
2 Bedienfeld
3 Luftauslass
4 Ventilator
5 Laufrollen

11 Abdeckung Gummistopfen

7 Abluftschlauch Öffnung
8 Stromkabelhalterung
9 Unteres Filtergitter
10 Gummistopfen
12 Stromkabel

13 Ablutschlauch
14 Abluftschlauch Adapter
15 Fernbedienung
17 Drainageschlauch

Installation

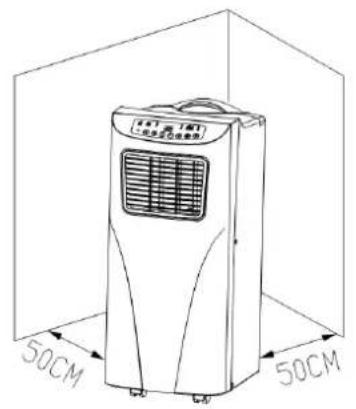

Das Gerät sollte auf dem Boden 50 cm von anderen Objekten platziert werden, da diese die Leistung des Gerätes stark beeinflussen können (Abb. 1).

Warning: Bevor Sie theses Gerät benutzen, sollenn Sie es mindestens 24 Stunden aufrecht stehen.
lassen.

Das Gerät kann problemlos zwischen den Räumen bewegt werden,itte beachten Sie dennoch folgende Hinweise:

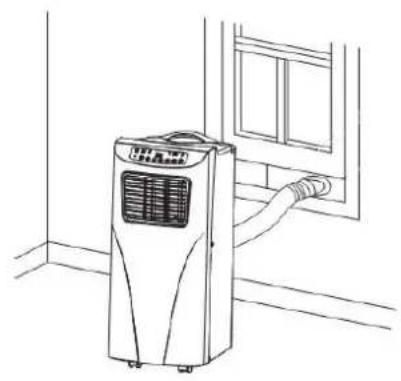

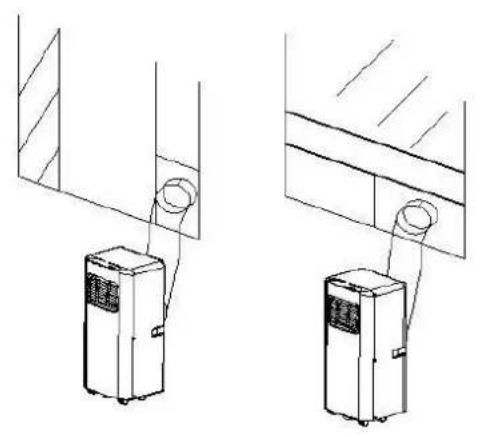

Installation des Abluftschlauches, Abb. 2 und 3

1) Bette stellen Sie das Gerät in der Nähe einer Steckdose auf.
2)ittebefestigenSie dieAdapteran denEnden desAbluftschlauches.
3)itte befestigen Sie das runde Ende des Abluftschlauches in der entsprchenden Öffnung an der Rückseite des Gerätes.
4)itte befestigen Sie die Schiebeleiste am Fenster und stecken Sie den ovalen Adapter in die Öffnung an der Schiebeleiste.
5) Bitte stecken Sie den Netzstecker in die Steckdose (220-240VAC, 50 Hz).

Für Flügelfenster empfehlen wir Ihnen den Air-Block Klima-Sail EAN 4250058312099 (s. Kapitel Ersatzteile und Zubehrbezug)

Mögliche Fehler bei der Installation

• Achten Sieitte darauf, dass der Luftauslass nicht blockiert ist, um Schaden am Gerät zu vermeiden.

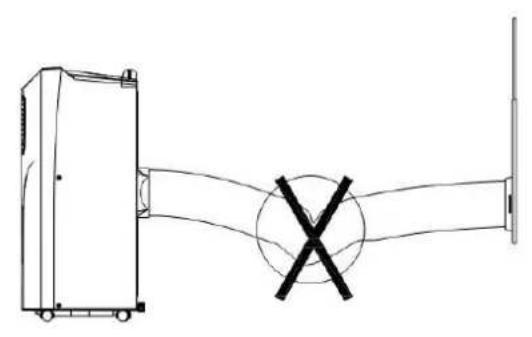

• Der Abluftschlaucharf nicht geknicht werden (Abb.4).

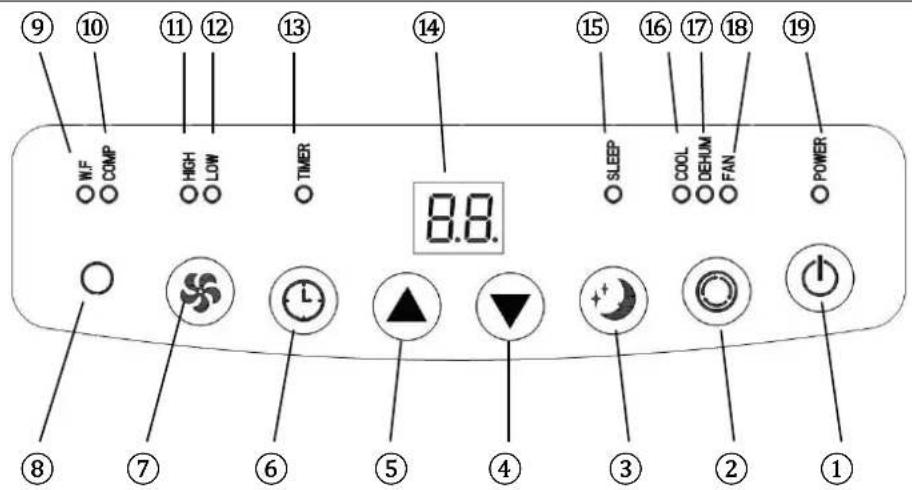

Bedienfeld

1 Power
11 Indikator fur hohe Ventilatorgeschwindigkeit
2 Modus
12 Indikator fur niedrige Ventilatorgeschwindigkeit
3 Schlafmodus
13 Timer-Indikator
4 Temperatur -
14 Display-Anzeige
5 Temperatur +
15 Schlafmodus-Indikator
6 Timer
16 Kuhlmodus-Indikator
7 Ventilator
17 Entfeuchtungsmodus-Indikator
8 Fernbedienung-Receiver
18 Ventilatormodus-Indikator
9 Wassertank-Indikator
19 Power-Indikator
10 Kompressor-Indikator

1. POWER:itte drucken Sie die Taste, um das Gerat ein- bzw. auszuschalten. Das Gerat startet beim Einsatzen automatisch im Kuhlmodus mit niedriger Ventilatorgeschwindigkeit.
2. MODUS:itte drucken Si nach dem Einshalten des Gerates die Mode-Taste, um zwischen Kuhl Entfeuchtungs- oder Ventilatormodus zu wahlen.
3. VENTILATOR:itte drucken Sie die nach dem Einschalten des Gerates these Taste und stellen Sie die gewünschte Geschwindigkeit des Ventilators ein.
4. TEMPERATURE - / TEMPERATURE +: Bitte stellen Sie das Gerät auf Kühlmodus ein und stellen Sie mit diesen Tasten die gewünschte Raumtemperatur (16-31°C) ein.

5. SCHLAFMODUS:itte stellen Sie das Gerat auf Kuhlmodus ein und drucken Si dee Tate, um den Schlafmodus zu de- bzw. zu aktivieren.

6. TIMER:itte schalten Sie das Gerat ein oder halten Sie es in Standby-Modus und drucken Sie diese Taste, um den Timer einzustellen. Sie konnen die gewünschte Ein- bzw. Ausschaltezeit mit den Tasten und einstellen (1h-24h).

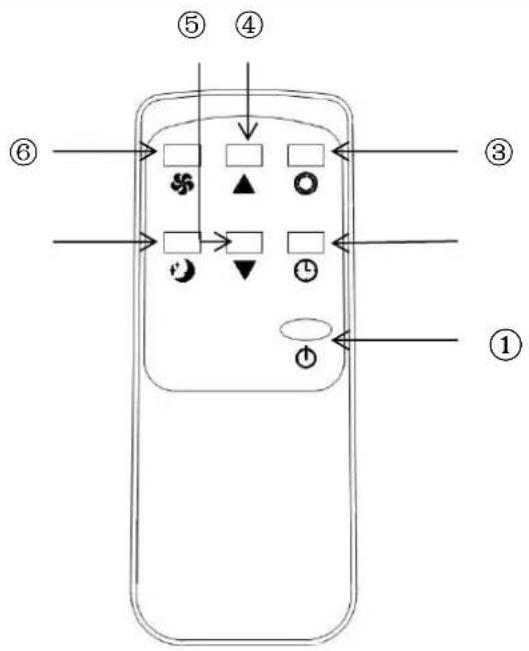

Fernbedienung

1. Power
2. Timer
   3.Modus
3. Temperatur +
4. Temperatur
5. Ventilator
6. Schiafmodus ⑦ ②

Beschreibung der Funktionen

Kuhlmodus

• Beim Einschalten startet das Gerät automatisch mit vorgegebenen Einstellungen: Kühlmodus, 22^ , niedrige Ventilatorgeschwindigkeit.
• Bitr drnck Sie die Taste MODE, um den Kuhlmodus einzustellen; der Kuhlmodus-Indikator leuchtet.
• Bitte drucken Sie die Tasten oder , um die Temperatur einzustellen (16^ - 31^) .
  -itte drucken Sie die Taste VENTILATOR, um die Geschwindigkeit des Ventilators einzustellen (hoch oder niedrig).

Ventilatormodus

-itte drucken Sie die Taste MODE, um den Ventilatormodus einzustellen; der Ventilatormodus-Indikator leuchtet auf.
-itte drucken Sie die Taste VENTILATOR, um die Geschwindigkeit des Ventilators einzustellen (hoch oder niedrig).
- Temperatureinstellung und Schlafmodus können nicht eingestellt werden.

Timer

• Im Standby-Modus drucken Sieitte die TIMER-Taste, um die Einschaltezeit einzustellen; der Timer-Indikator leuchtet.
  Im eingeschalteten Zustand des Gerätes drücken Sieitte die TIMER-Taste, um die Ausschaltezeit einzustellen. Der Timer-Indikator leuchtet nicht mehr.

Entfeuchtungsmodus

• Bitten drucken Sie die Taste MODE, um den Entfeuchtungsmodus einzustellen; der Entfeuchtungsmodus-Indikator leuchtet auf.
• Temperatureinstellung und Schlafmodus können nicht eingestellt werden, die Geschwindigkeit des Ventilators bleibt automatisch niedrig.

Schlafmodus

• Bitten drucken Sie die Taste SCHLAFMODUS, die Geschwindigkeit des Ventilators bleibt automatisch niedrig.
• Wenn der Schlafmodus während des Betriebes im Kuhlmodus aktiviert wird, wird die Temperatur eine Stunde später um 1^ erhöht, zwei Stunden später um weiteres 1^ und bleibt dann konstant.
  Schlafmodus ist nicht unter Entfeuchtungs- und Ventilatormodus einstellbar. Ist der Wassertank voll, so schaltet das Standby-Modus ein, Einstellungen werden gelöscht und der Schlafmodus wird deaktiviert.

Kompressorschutz

• Der Kompressor besteht eine Anlaufphase und springt drei Minuten später nach dem Einsatz/Neustart des Gerätes an.

WICHTIG:

Entleeren des Wassertanks

Das Gerät verfügbar über ein automatisches Wasserverdampfsystem. Kondenswasser wird zum Kühlen des Kondensators verwendet, was nicht nur die Kühleistung erhöht, sondern auch Energie spart.

• Sobald der Wassertank voll ist, erleucht auf dem Display Anzeige „W.F.“, der Standby-Modus schaltet sich automatisch an, es ertont ein Alarmsignal und alle Tasten sind solange gespert, bis der Wassertank entleert ist.
  Zum Entleeren des Wassertanks, entfernen Sieitte den WasserabfluBstopfen an der Unterseite des Gerats und lessen Sie das Wasser in einen Behalter auslaufen.
  -itte schalten Sie das Gerat aus undziehen Sie den Netzstecker. Sobald Sie das Gerat neu starten, wird es ganz normal Funktionieren.

Wartung

Um Verletzungen zu vermeiden, schalten Sie das Gerätitte aus undziehen Sie den Netzstecker,bevor Sie mit der Wartung oder Reinigung beginnen.

Reinigung

• Bitteziehen Sie den Netzstecker.
• Bitte reinigen Sie das Gerät mit einem angefeuchteten Tuch und wischen Sie es dann mit einem trockenen Tuch nach. Bitte verwenden Sie keine chemischen Lösungsmittel (wie Benzin, Alkohol). Die Oberfläche sowie das ganze Gehäuse konnen beschädigt werden.
• Bitte reinigen Sie das Gerät nie mit Wasser.

Luftfilter

-itte reigen Sie die Luftfilter regelmäßig. Wenn der Luftfilter mit Staub verstopft ist, wird die Effizienz reduziert.
- Bitten waschen Sie die Luftfilter durch Eintauchen in (ca. 40^ ) warmes Wasser mit einem neutralen Reinigungsmittel, spulen sie unter flieBendem Wasser ab und trocknen sie anschlieBend mit einem weichen Tuch.
-itte betreiben Sie das Gerat nicht ohne Luftfilter.

Lagerung

• Bitteziehen Sie den Netzstecker und leeren den Wassertank.
  -itte lessen Sie das Gerät fur ca. 2 Stunden im Ventilatormodus laufen, damit die innere Einheit trocknen kann.
  -itte schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
  -itte reignen und trocknen Sie die Luftfilter, installieren Sie sie anschliebend wieder in das Gerat.
  -itte trennen Sie den Abluftschlauch vom Gerat und bewahren Sie him safer auf.
• Bitte stellen Sie das Gerät in einen Karton und bringen Sie es an einen trockenen Platz.
• Nehmen Sie die Batterien aus der Fernbedienung und bewahren Sie auch diese sicher auf.

Fehlermeldungen

Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand o. Ä. verursachen.

Fehlermeldung	Grund	Lösung
1. Das Gerät startet nicht	Kein Strom	Stecken Sie den Stecker in die Steckdose und schalten Sie das Gerät ein
	W.F. – Anzeige leuchtet auf	Entleeren Sie den Wassertank.
2. Das Gerät startet immer wieder neu.	Fenster und Türen sind offen, andere Wärmequellen im Raum (führt zu Temperaturschwankung)	Alle Fenster und Türen schreiben, die Wärmequelle beseitigen
	Direktes Sonnenlicht	Das Gerät in den Schatten stellen oder Vorhängeziehen
	Abluftschlauch nicht angeschlossen oder blockiert	Abluftschlauch anschließen oder reinigen
	Lufteinlass blockiert	Verstopfte Stelle reinigen
3. Lärm	Das Gerät stehen nicht auf ebenen Untergrund	Stellen Sie das Gerät auf einen harten, ebenen Untergrund (vermindert den Lärm)
4. Kompressor lauft nicht	Thermoschutzfunktion ist aktiviert.	Bitte schalten Sie das Gerät ab und starten Sie es nach 3 Minuten erneut.

Ersatzteile und Zubehörbezug (schneller und bequemer Bezug)

Sie konnen Ersatzteile und Zubehör für Ihr Gerät bisher den örtlichen Handel beziehen. Zusätzlich finden Sie auf unserer Websiteit

www.suntec-wellness.de

weitergehende Informationen zu den einzelnen Zubehör-Produkten und Informationen zu unserem schellen und bequemen Ersatzteilbezug.

Ebenso finden Sie Dort Weitergehende Informationen (z. B. FAQ, Ersatzteillisten, Dokumenten-Download, etc.) rund um Ihr Gerät.

Name EAN	Beschreibung	Funktionsskizze
Air-Block Klima-Sail 4250058312099	Für alle Arten von Fenstern und Türen universell einsetzbares Segel. Wie bei einem Fliegengitter wird es mit Klettband fixiert und mittels eines Reiβverschlusses bedient. Das Fenster oder die Tür kann jederzeit geschlossen werden.
Air-Extension-Kit 4250058312105	Weltneuheit, mit der Sie nahezu jedem Winkel eines Hauses klimatisieren, wobei es keine Rolle spiel, wo das lokale Klimagerät liegt. Sie können den Ablufschauch mittels eines speziellen Propellers um 5 Meter verlangern.
Component-Kit 15 RO 4250058314895	Abluftschauch Geräteadapter Schlauchendstückadapter Fensterschiebeleiste Drainageschauch
Drainage-Kit 10/11d 4250058314888	Drainageschauch 4 Gummistopfen
Remote Control 7K/9K 4250058314932	Fernbedienung

Für den Reklamationsfall

Mochten Sie das Gerat reklamieren, so konnen Sie das binnen 24 Monate ab Kaufdatum (Quittung) tun.
- Ein kostenloser Ersatz oder eine kostenlose Reparatur ist bei vorheriger unsachgemäß Produktmanipulation ausgeschlossen.
Defekte an Verschleibeilen, Verbrauchsmaterialien, ebenso wie Reinigung, Wartung oder Austausch besagter Teile sind folglich kostenpflichtig.
- Falls Sie eine Reklamation durchfuhren wollen, so bringen Sieitte das gesamte Gerät in der Originalverpackung und mit Kaufbeleg zu Ihr hem Handler. Für eine zeitnahe und bequeme Serviceanmeldung besuchen Sie ferner unsere Internetseite www.suntec-wellness.de und erfahren Si mehr.
- Ohne Kaufbeleg erfolgt grundsätzlich keine kostenlose Reparatur oder ein Austausch.
- Für den Fall, dass der Reklamationsfall analog unserer Service Bestimmungen erfolgt, so werden alle Defekte des Gerätes oder des Zubehörs aufgrund von Material- oder Herstellungsfehlern durch kostenlose Reparatur oder, nach unseren Ermessen, durch Austausch des Gerätes beseitigt.
Die Beschadigung von Zubehörteilen führt nicht automatisch zu einem kostenlosen Austausch des gesamten Gerätes. Kontaktieren Sie in diesen Fällenitte ihren Fachhändler. Glasbruch oder Bruch von Plastikteilen ist immer kostenpflichtig.
- Der Fachhändler oder Reparaturservice kann nach Ablauf der Garantie Reparaturen kostenpflichtig durchführten.

EG-Konformitätserklarung

Das Gerät entspricht den wesentlichen Gesundheits- und Sicherheitsanforderungen der Europäischen Union. Die EG-Konformitätserklärung ist Basis für die CE-Kennzeichnung deses Gerätes.

Mit Erscheinen dieser Bedienungsanleitung verlieren alle bisherigen ihre Gültigkeit. SUNTEC, SUNTEC Wellness, KLIKATRONIC und das Sonnenlogo sind eingetragene Marken. © 2019/03 SUNTEC WELLNESS GMBH.

ERP Verordnung

Be i t e t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 011 uin "lokales Klimagerat".

Kältemittel

(CE) N 842/2006: Dieses lokale Klimagerät enthalt das Kaltemittel R410A. Die Kaltemittelmenge beträgt jedoch weniger als 1kg und ist in einem geschlossenen Kuhl-Kreislauf. Das Kuhlmittel weist bzw kein

Ozonabbaupotenzial auf, ist aber gemäß Kyoto Protokoll ein sogenannten Treibhausgas (mit einem GWP von 2088) und kann somit zur globalen Erwärung beitragen, sofern es an die Atmosphäre abgegeben wird. Deshalb dürfen nur ausgebildete Techniker mit Kältemittel Zertifikat eine Befüllung bzw. Entleerung vornehmen. Ihr lokales Suntec Klimagerät muss bei sachgerechtter Benutzung und unbeschädigtem Kühlmittel-Kreislauf nicht mit Kältemittel nachgeführt werden.

MOVE 7000+: R410A (HFC32: 50%, HFC125: 50%), GWP: 2088, 390g = 0,81432t CO2e

MOVE 9000+: R410A (HFC32: 50%, HFC125: 50%), GWP: 2088, 370g = 0,77256t CO2e

Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Im Rahmen unserer erweiterten Herstellerverantwortung ist这点es Gerät gemäß der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Ziel ist das Vermeiden, Verringern sowie umweltverträgliche Entsorgen an Elektronikschnitt.itte halten Sie aktiv mit, die Umwelt zu schonen und entsorgen Sie Elektroschrott über die örtlichen Sammelstellen. Die Verpackung sowie diese Bedienungsanleitung sind recyclebar.

Für Druckfehler und Irrtümer wird keine Haftung übernommen.

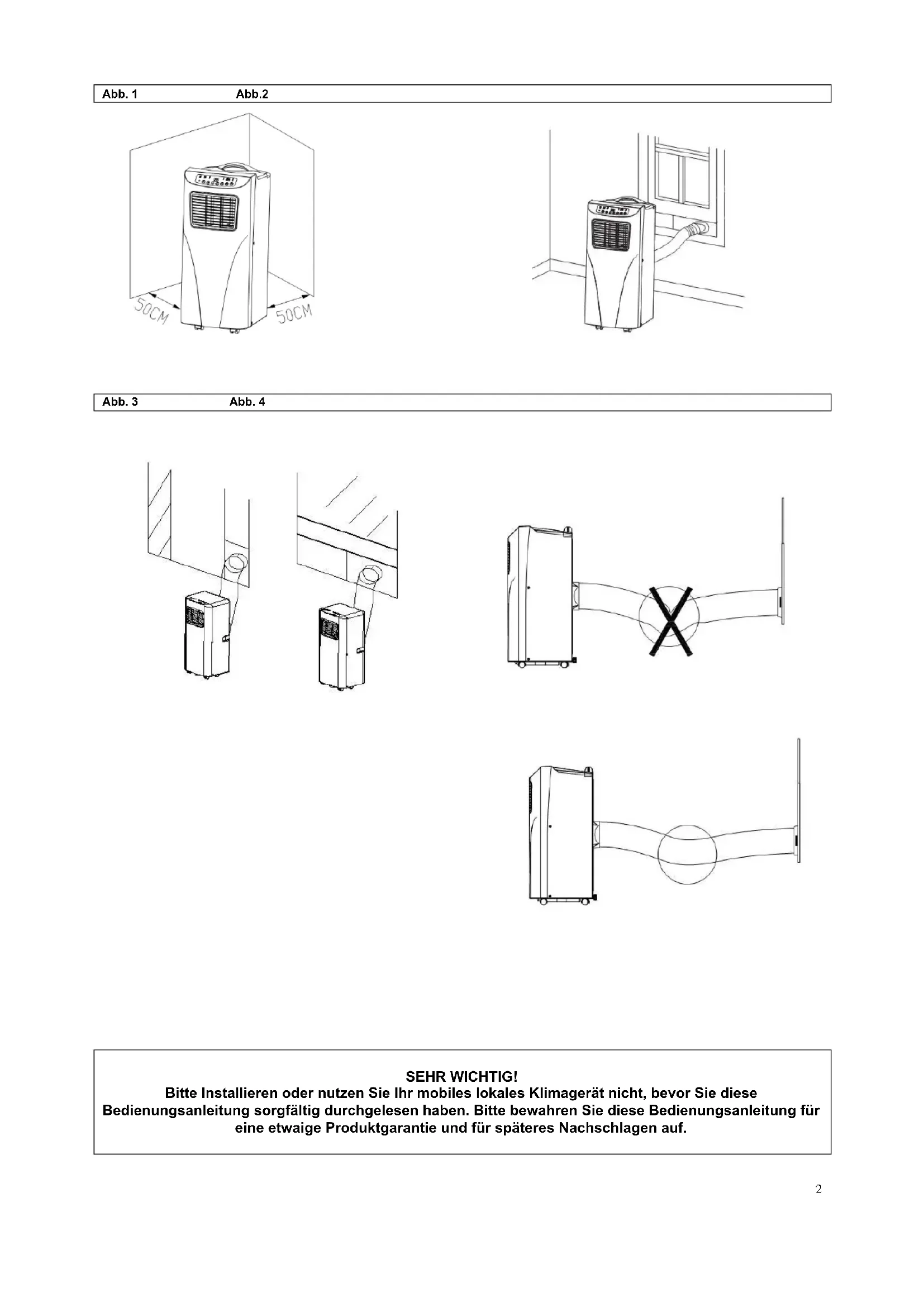

Fig.1 Fig.2

Fig. 3 Fig.4

VERY IMPORTANT!

• Drücken Sie die Taste MODE, um den Entfeuchtungsmodus einzustellen, der Entfeuchtungsmodus-Indikator leuchtet.
• Temperatureinstellung und Schlafmodus können nicht eingestellt werden, die Geschwindigkeit des Ventilators bleibt automatisch niedrig.

Sleep mode

Gewährleistungs-Urkunde

Für these Gerat übernehmen wir 24 Monate Gewährleistung!

Wir verpflichten uns, während der 24-monatigen Gewährleistungszeit Ihr Gerät kosten los instand zu setzen bzw. Ihrm Fachhändler die Ersatzteile kostenz zur Verfugung zu stellen, wenn es infolge eines Produktionsseitigen Fabrikations- oder Materialfehlers versagen sollen. Weitergehende Ansprüche gegen uns sind ausgeschlossen. Wir haften nicht für Beschädigungen durch höhere Gewalt, unsachgemäß Behandlung, Nichtbeachtung der Anleitung, betriebsbedingte Abnutzung oder Beschädigungen auf dem Transportweg.

These Urkunde ist nur in Verbindung mit der dazugehörigen Rechnung gültig.

Im Servicefall bringen Sie das gekaufte Produktitte zu Ihrem Fachhändler.

Articlebezeichnung:

Seriennummer:

Name des Käufers:

Kaufdatum:

Stempel und Unterschrift des Fachhändlers:
