BEDIENUNGSANLEITUNG FO300L Smev
GAS CYLINDERS/BOTTLES
WARN-UND SICHERHEITSSYMBOLE
Sicherheitssymbole, die auf mögliche Risiken der persönlichen Sicherheit hinweisen.
Folgen Sie allen Sicherheitsanweisungen unter Beachtung dieser Symbole:
ACHTUNG
ACHTUNG
Verletzungs- oder
Todesgefahr.
WICHTIG
WICHTIG
Zur Vermeidung möglicher
Verletzung und/oder
Schaden.

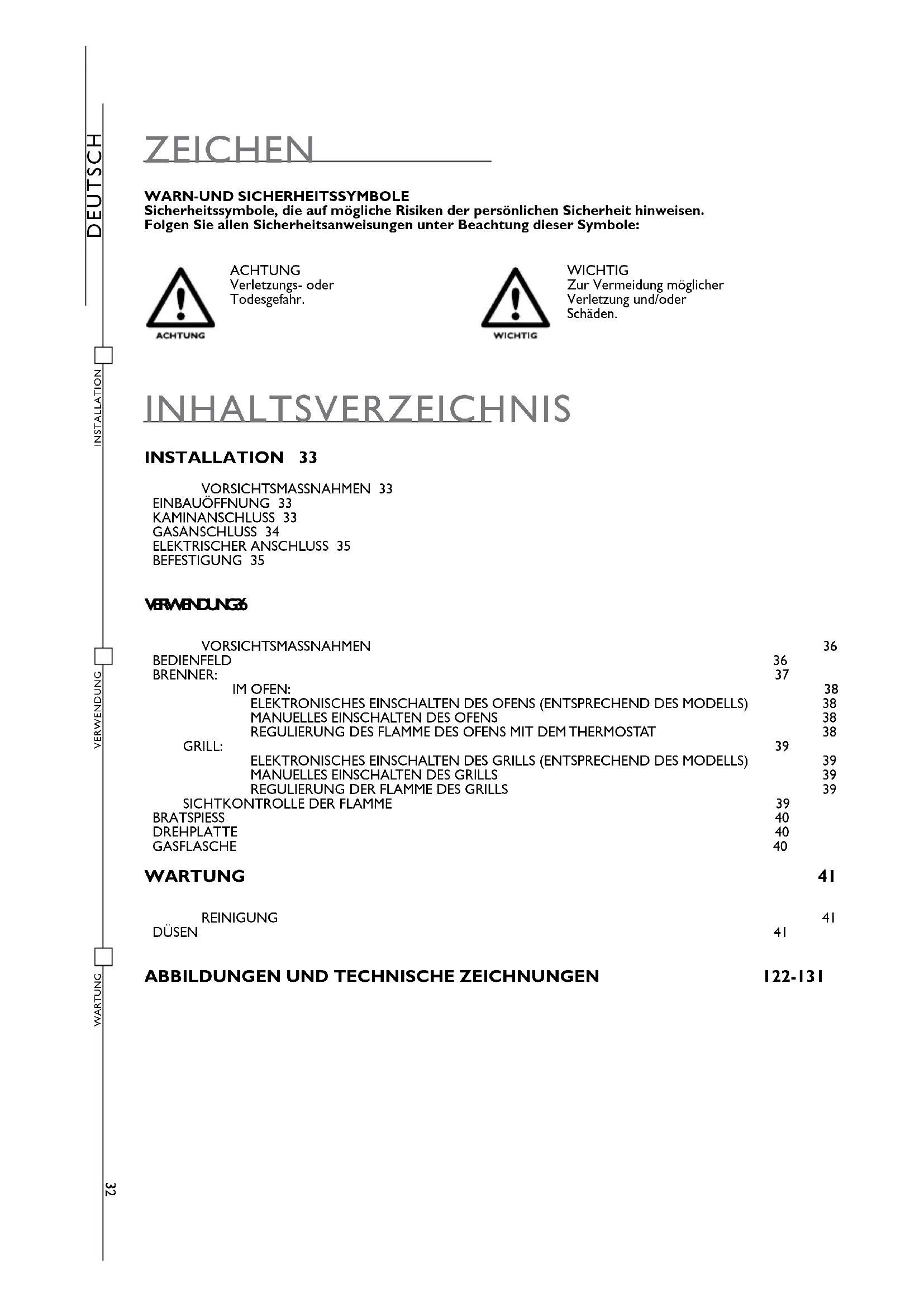

INHALTSVERZEICHNIS
INSTALLATION 33
VORSICHTSMASSNAHMEM 33
EINBAUÖFFNUNG 33
KAMINANSCHLUSS 33
GASANSCHLUSS 34
ELEKTRISCHER ANSCHLUSS 35
BEFESTIGUNG 35
VERWENDUNDS
VORSICHTSMASSNAHMSN
BEDIENFELD
BRENNER:
IM OFEN:
ELEKTRONISCHES EINSCHALTEN DES OFENS (ENTSPRECHEND DES MODELLS)
MANUELLES EINSCHALTEN DES OFENS
REGULIERUNG DES FLAMME DES OFENS MIT DEM THERMOSTAT
GRILL:
ELEKTRONISCHES EINSCHALTEN DES GRILLS (ENTSPRECHEND DES MODELLS)
MANUELLES EINSCHALTEN DES GRILLS
REGULIERUNG DER FLAMME DES GRILLS
SICHTKONTROLLE DER FLAMME
BRATSPIESS
DREHPLATTE
GASFLASCHE
36
38
38
39
39
41
41
WARTUNG
REINIGUNG
DUSEN
41
ABBILDUNGEN UND TECHNISCHE ZEICHNUGEN
122-131
VORSICHTSMASSNAHMSN
ACHTUNG: DIESER HINWEIS IST Auf DEM GERÄT ANGEBRacht. DIESES GERÄT MULLS ENTSPRECHEND DER GELTENEN VORSCHRIFTEN INSTALLIERT WERDEN UND DARF NUR IN EINER GUT BELÜFTETEN UMGEBUNG BENUTZT WERDEN. VOR DER INSTALLATION UND DEM GEBRAUCH DIESES GERÄTS SIND DIE ANWEISUNGEN GENAU ZU LESEN. DAS GERÄT MULLS VON QUALIFIZIERTEM FACHPERSONAL INSTALLIERT WERDEN.
DIESES GERÄT DARF NUR FÜR DAS GAREN VON LEBENMITTELN VERWENDET WERDEN. JEDER ANDERE GEBRAUCH WIRD ALS UNSACHEGEMÄSS BETRachtET UND IST DAHER GEFAHRLICH. DER HERSTELLER ÜBERNIMMT KEINE VERANTWORTUNG FÜR SCHÄDEN AN DINGEN UND PERSONEN, DIE DURING EINE NICT KORREKTE INSTALLATION ODER DURING UNSACHGEMÄSSEN ODER UNVERANTWORTLICHEN GEBRAUCH HERVORGERUFEN WURDEN.
ÜBERPRÜFEN SIE VOR DER INSTALLATION, OB DIE LOKALEN
VERTEILUNGSGEGBENHEITEN (ART DES GASES UND GASDRUCK) UND DER
STATUS DER EINSTELLUNG DES GERÄTS KOMPATIBEL SIND.
DIE EINSTELLBEDINGUNGEN DIESES GERÄTS SIND AUF DEM ETIKETT (ODER AUF DEM DATENSCILD) DARGESTELLT.
DIESES GERfT IST NICT AN EINEM ABLUFTGERfT F#R DIE ABGASE DER VERBRENNUNG ANGESCHLOSSEN. DIES MULLS GEMfSS DER GELTenden INSTALLATIONSVORSCHRIFTEN INSTALLIERT UND ANGESCHLOSSEN WERDEN. ES IST INSBESONDERE Auf DIE HIERBEI ANWENDBAREN ABLUFTVORSCHRIFTEN ACHT ZU GEBEN.
EINBAUÖFFNUNG
DAS GERÄT MÜSS VON BRENNBAREN MATERIALIEN FERN GEHALTEN WERDEN.
Dieser Ofen gehört zur KLASSE 3: EINBAUGERÄT FÜR KUCHEN ODER FÜR ARBEITSFLÄCHEN.
VON DEN WÄNDEN EINZUHALTENDER MINDESTABSTAND
Der Mindestabstand zu den Wänden und zum Boden ist wie in der ABB. I - S. 122, entsprechend des Modells einzuhalten.
ABMESSUNGEN DER EINBAUÖFFNUNG
Machen Sie in das Mobel eine Öffnung, wie unter ABB. 2 - S. 123, entsprechend des Modells.
Das Mobel muss in geeigneter Art gebaut sein, die Arbeitsfläche muss einen 90^ Winkel zur Mobelfront aufweisen.
Die Einbauöffnung muss sich korrekt im 90^ Winkel befinden.
Sollten Öffnungen für die Belüfung des Mobels geschaffen werden ist zu vermeiden, dass brennbare Materialien in dieselben hinein gelangen können.
KAMINANSCHLUSS
DIE MODELLE FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS SIND MIT EINEM DACHKAMIN ANZUSCHLIESSEN.
ES DARF NUR DER IN DIESER ANLEITUNG ANGEGBENE KAMIN UND DIE ANGEGBENEN ROHRE VERWENDET WERDEN. DIESE SIND BEI DEN TRUMA-ODER SMEV-HANDLERN ERHÄLTLICH.
DER KAMIN UND DAS ABGASROHR SIND VON MATERIALIEN FERNZUHALTEN, DIE NICT FÜR TEMPERATUREEN ÜBER 120°C GESCHAFFEN SIND.
Fixieren Sie den Kaminanschluss (K) mit den 2 mitgelieferten Schrauben, wie in der ABB. 3 - S. 126 gezeigt und führen Sie den Anschluss des Rohrs und des Kamins vor.
2 Der Dachkamin muss vertikal mit einem maximalen Neigungswinkel von 15^ montiert werden. Machen Sie in das Fahrzeugdach in der Nähe des Ofens ein Loch mit einem Durchmesser von 60 mm. Falls notwendig, führen Sie Wand des Ofens einen 1 mm dicken Blechstreifen ein, so dass das Dach sich während des Befestigens nicht verformt und wasserdicht bleibt.
3 Setzen Sie den Kamin ein und fixieren Sie ihn mit der Mutter im Fahrzeug. Um das Dach garantiert wasserdicht zu halten, ziehen Sie die Befestigungsmutter des Kamins erneut nach einigen Betriebsstunden des Ofens an.
4 Verbinden Sie das Auslassrohr wie in der ABB. 4 - S. 127 angegeben. Setzen Sie das Rohr bis zum Halten in den Kamin ein und fixieren Sie es mit einer selbstchneidenden Schraube.
5 Befestigen Sie das Auslassrohr (Ø 55mm) und das Schutzrohr (Ø 65mm) mit den Schellen über ihre gesamte Länge an den Wänden.
GASANSCHLUSS
ACHTUNG
ÜBERPRÜFEN SIE DIESE DATEN, BEVOR SIE DAS GERÄT AN DIE GASFLASCHE ANSCHLIESSEN. DIE ZWISCHEN DER GASFLASCHE UND DEM GERÄT ZU VERWENDENDEN DRUCKMINDERER MUSSEN MIT DEN UNTEN ANGEFUHRTEM KATEGORIEN ÜBEREINSTIMMN.
Dieses Gerät Funktioniert mit den folgenden Gasen und den entsprechenden Versorgungsdrücken. Die Kategorie (oder die Kategorien) nach denen das Gerät eingestellt wurde, wird (werden) deutlich auf dem sich auf dem Gerät befindlichen Identifikationsschild angezeigt.
| KATEGORIE UND ZIELLÄNDER | GASDRUCK |
| 13B/P(30) | 30 mbar Butan (G30) |
| AT BE DE DK FI GB NL NO PT SE SI | 30 mbar Propan (G31) |
| 13+ (28-30/37) | 28-30 mbar Butan (G30) |
| BE CH ES FR GB IE IT PT SI | 37 mbar Propan (G31) |
| MODELL GESAMT- | NENNWÄRMEDURCHSATZ | FÜR DIE VERBRENNNUNG NOTWENDIGES LUFTVOLUMEN |
| FO200FT - FO200FTFE FO290TD - FO290TS FO300 - FO300L FO390TD - FO390TS | 1,2 KW - 87 gr/h | 2,4 m³/h |
| FO211FGT FO29ITD - FO29ITS - FO311 FO39ITD - FO39ITS VN555 - VN565 | 1,6 KW - 116 gr/h | 3,2 m³/h |
ACHTUNG
WÄHREND DER INSTALLATIONS- UND ANSCHLUSSARBEITEN DARF DIE GASLEITUNG DES GERÄTS KEINER TORSION, KEINEM ZUG ODER ANDEREN BELASTUNGEN AUSGESETZT WERDEN.
Der Anschluss der Gasleitung an das Gerät muss mittels eines starren Metallrohrs und dichten Verbindungsstücken erfolgen. Es kann ein Schlauch verwendet werden, der jedoch folgendermaßen ausgestellt sein muss:
a) Stets mit Wartungszugang;
b) Vor dem Kontakt mit erhitzbaren Teilen geschützt (wie dem Teil unterhalb der Brenner);
c) Vor jeglicher Belastung geschützt (Verdrehen, Zug, Quetschen,...);
d) Vor den beweglichen Einbauteilen geschützt (z.B. einer Schublade);
e) Maximal 1,5 m lang;
f) Austausch vor seinem Verfalldatum;
Nach dem Anschlieben überprüfen Sie die Dichtheit des Gaskreises mit einer nicht korrosiven Flüssigkeit, um nach eventuellen Verlusten zuuchen. Verwenden Sie keine Seifenlösung.
KEINE OFFEN FLAMMEN VERWENDEN.
ELEKTRISCHER ANSCHLUSS
Dieses Kapitel betrachtet nur die Modelle mit der Aufschrift 12 auf dem, auf das Gerät aufgekleben den Identifikationsschild.
DIESES GERÄT DARF AUSSCHLIESSLICH AN EINEN 12 Y: GENERATOR ANGESCHLOSSEN WERDEN. DER STROMKREIS MULLS VON EINER SICHERUNG NICT GROSSER ALS 3 AMPERE GESICHERT SEIN.
BEACHTENSIE DIERICHTIGEPOLARITATBEIM ANSCHLUSSI
IN KEINEM FALL DAS GERÄT AN DIE NETZSPANNUNG ANSCHLIESSEN (230 V~), DIES WÜRDE EINE ENDGÜLTIGE ZERSTÖRUNG DER KOMPONENTEN UND EINE GEFAHR FÜR DEN NUTZER HERBEIFühREN.
Für den Anschluss des Geräts verwenden Sieitte eine doppelte rote und Schwarze Litze zu 1,5 mm2 und verbinden.
diese mit der Klemmleiste an der Hinterseite des Geräts. Die rote Klemme ist der positive Pol und die Schwarze
Klemme der negative Pol.
BEFESTIGUNG
DAS GERÄT HAT AM MOBELSTUCK MIT HILFE DER ENTSPRECHENDEN SCHRAUBEN, WIE IN DER ABB. 5 - S. 128 BESCHRIEBEN, BEFESTIGT ZU WERDEN.
VORSICHTSMASSNAHMEN
WICHITG
DIESES GERÄT DARF AUSSCHLIESSLICH VON ERWACHSENEN BENUTZT WERDEN. DIE ERREICHBAREN TEILE WERDEN SOFORT WÄHREND UND BLEIBEN NACH DEM GEBRAUCH HEISS. FASSEN SIE DIESE NICT AN UND HALTEN SIE DIE KINDER DAVON FERN. NACH BEENDIGUNG DES KOCHVORGANGS VERGEWISSERN SIE SICH, DAS DER/DIE BEDIENKNOPF/-KNOPFE AUF GESCHLOSSEN STEHT/STEHEN. NACH DEM GEBRAUCH SCHLIESSEN SIE DEN HAUPTHAHN DER GASLEITUNG.
ACHTUNG
DIESES GERÄT DARF NICTVON PERSONEN MIT VERMINDERTEN PSYCHISCHEN ODER MOTORISCHEN FAHIGKEITEN (AUCH KINDERN), ODER VON PERSONEN OHNE ERFAHRUNG UND KENNTNISBEBUTZT WERDEN, SOFERN SIE NICTVON FÜR IHRSE SICHERHEIT VERANTWORTHlichenPERSONEN BEAUFSICHTIGT UND BEIM GEBRAUCH DES GERÄTS ANGELEITET WERDEN. KINDER DURFEN SICH NICT UNBEAUFSIGTIGT IN DER NAHE DES GERÄTS AUFHALTEN UND AUFKEINEN FALL MIT DEM GERÄT SPIELEN.
DIE VERWENDUNG EINES GASKOCHERS VERURSACHT WÄRME UNDFEUCHTIGKEIT IN DESSEN INSTALLATIONSRAUM. SORGEN SIE FÜREINE GUTE BELÜFTUNG DER KÜCHE: HALTEN SIE DIE NATÜRLICHENLUFTUNGSOFFNUNGEN GEOFFNET UND INSTALLIEREN SIE EIN MECHANISCHESBELÜFTUNGSGERÄT (MECHANISCHE ABZUGSHAUBE).
EIN LÄNGERER UND INTENSIVER GEBRAUCH DES GERÄTS KANN EINE ZUSÄTZLICHE LÜFTUNG ERFORDERLICH MACHEN, BEISPIELSWEISE DAS ÖFFNEN EINES FENSTERS ODER EINE STÄRKERE LÜFTUNG, ZUM BEISPIEL UM DIE LEISTUNG DER EVENTUELLEN MECHANISCHEN LÜFTUNG ZU VERSTÄRKEN.
WICHITG
BEVOR ZUM ERSTEN MAL LEBENSMITTEL GEGART WERDEN, LASSEN SIE DEN OFEN BEI MAXIMALEM DURCHSATZ FÜR MINDESTENS 30 MINUTEN UND DEN GRILL FÜR MINDESTENS 15-20 MINUTEN EINGESCHALTET.
BEDIENFELD
Die folgenden Symbole zeigen den Brenner an, der dem Bedienknopf entspricht. ANMERKUNG: Verschiedene Modelle konnen unterscheidliche Bedienknöffe und Symbole haben.
DIESES SYMBOL BEFINDET SICH IN DER NAHE DES BEDIENKNOPFES DES HERDBRENNERS
DIESES SYMBOL BEFINDET SICH IN DER NAHE DES BEDIENKNOPFES DES GRILLBRENNERS
Die folgenden Symbole zeigen die Einstellung des Brenners an, der der Position des Bedienknopfs entspricht. ANMERKUNG: Verschiedene Modelle konnen entsprechliche Bedienknöffe und Symbole haben.
GAS GESCHLOSSEN
GROSSE FLAMME
KLEINE FLAMME
1-2-3-4-5-6
TEMPERATUREN HERD
GRILL
WEITERESYMBOLE
TASTE FÜR DIE ELEKTRONISCHE ZUNDUNG
DIESES SYMBOL IST GUT SICHTBAR BEI ALLEN MODELLEN MIT ELEKTRONISCHER ZUNDUNG IN DER NAHE DES OFEN-KNOPFES ANGEBRACHT, DIE DURCH DAS DRUCKEN DES KNOPFES BIS ZUM ANSCHLAG BETATIGT WIRD.
LIGHTSCHALTER
SCHALTER FÜR DEN BRATSPIESS
SCHALTER DER DREHPLATTE
BRENNER
Nachfolgend die Eigenschaften der Brenner in Bezug auf die entsprechenden Modelle:
VERSCHLISCHT DIE FLAMME DES BRENNERS ZUFÄLLIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZündEN.
- ELEKTRONISCHES EINSCHALTEN DES OFENS (ENTSPRECHEND DES MODELLS)
Um eine Flamme zu erzeugen, drucken Sie den Bedienknopf nach unten und drehenihn auf die Position von I bis 6. Gleichzeitig drucken Sie den Knopf fur die elektronische Zündung (bei diesen Modellen mit dem -Symbol auf der Tur, der Zündknopf ist nicht zu setzen und wir durch das nach unten Drucken des Knopfas betagt). Nach dem Erzeugen der Flamme, halten Sie den Knopf fur eine Sekunden gedrückt, damit die Flamme an bleibt.
WENN SICH DER BRENNER NICT GLEICH ENTZ.NDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLAGE: ZUNDEN SIE VON HAND KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST
FUNKTIONIERT DAS GERÄT ABSOLUT NICT, SCHLIESSEN SIE DEN HAHN FÄR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDERL.
- MANUELLES EINSCHALTEN DES OFENS
Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.
Um eine Flamme zu erzeugen, drücken Sie den Bedienkopf nach unten und drehenihn auf die Position von 1 bis 6. Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gasanzünder. Nach dem Erzeugen des Flamme, halten Sie den Knopf für eine Sekunden gedrückt, damit die Flamme an bleibt.
WENN SICH DER BRENNER NICT GLEICH ENTZUNDET UBER PRUFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST.
FUNKTIERT DAS GERÄT ABSOLUT NICT, SCHLIESSEN SIE DEN HAHN FÄR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDERL.
- REGULIERUNG DES FLAMME DES OFENS MIT DEM THERMOSTAT
| POSITIONEN 1 2 | 3 4 5 6 | | | | | |
| TEMPERATUR 130° | C 160° | C 180° | C 200° | C 220° | C 240° | C |
Die Flamm des Brenners des Ofens bleibt, nach dem sie entzündet ist, auf allen Positionen des Knopfes bei maximalem Durchsatz und reduziert sich automatisch auf den Mindestdurchsatz, wenn die eingestellte Ofentemperatur erreicht ist.
GRILL
DAS EINSCHALTEN DES BRENNERS DARF NUR BEI KOMPLETT GEÖFFNETER TÜR ERFOLGEN.
WENN SICH DER BRENNER NICTG GLEICH ENTZUNDET, LASSEN SIE DEN KNOPF LOS UND WIEDERHOLEN SIE DEN VORGANG NACH MINDESTENS 10 SEKUNDEN.
DIE ZUGÄNGLICHEN TEILE WERDEN BEI DER NUTZUNG DES GRILLS HEISS, HALTEN SIE DIE KINDER FERN.
WÄHREND DES BETRIEBS MULLS DIE TÜR IMMER GEÖFFNET SEIN UND DER HITZESCHUTZ KOMPLETT HERAUSGEZOGEN SEIN (ABB. 6 - S. 130)
NUTZEN SIE DEN GRILL NIE LÄNGER ALS 25 MINUTEN. DER GRILL DARF NICT ALS OFEN BENUTZT WERDEN.
VERSCHLISCHT DIE FLAMME DES BRENNERS ZUFällIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZündEN.
- ELEKTRONISCHES EINSCHALTEN DES GRILLS (ENTSPRECHEND DES MODELLS)
Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen Sieihn auf die GRILL-Position oder auf die Position „Große Flamme". Gleichzeitig drücken Sie den Knopf für die elektronische Zündung (bei diesen Modellen mit dem Symbol auf der Tur, der Zündknopf ist nicht zu setzen und wir durch das nach unten Drücken des Knopfes betätig). Nach dem Erzeugen des Flamme, halten Sie den Knopf für eine Sekunden gedrückt, damit die Flamme an bleibt.
WENN SICH DER BRENNER NICT GLEICH ENTZ,NDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLAGE:
ZUNDEN SIE VON HAND
- KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST
FUNKTIONIERT DAS GERÄT ABSOLUT NICT, SCHLIESSEN SIE DEN HAHN FÄR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDERL.
- MANUELLES EINSCHALTEN DES GRILLS
Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.
Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen Sieihn auf die GRILL-Position oder auf die Position „Große Flamme". Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gasanzünder. Nach dem Erzeugendes Flamme, halten Sie den Knopf für eine Sekunden gedrückt, damit die Flamme an bleibt.
WENN SICH DER BRENNER NICT GLEICH ENTZUNDET UBER PRUFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST.
FUNKTIERT DAS GERÄT ABSOLUT NICT, SCHLIESSEN SIE DEN HAHN FÄR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDERL.
- REGULIERUNG DER FLAMME DES GRILLS
Für die Modelle VN555 und VN565: um die Flamme einzustellen, drehen Sie den Bedienknopf auf die gewünschte Position.
Für alle weiteren Modelle: der Grillarf nur mit de, Nennwärmedurchsatz genutzt werden.
SICHTKONTROLLE DER FLAMME
Entspruchend des verwendeten Gases, kann die Flamine folgendermaBen aussehen: Propan (G31): innere Spitze der Flamine blau und mit scharfer Kontur Butan (G30): Flamme mit undefinierten gelben spitzen Enden beim Zunden des Brenners, die sich nach, wenn der Brenner sich erhitzt, intensivieren.
BRATSPIESS
Zünden Sie den Brenner des Ofens wie im Kapitel OFEN angegeben. Positionieren den Bedienknopf auf der gewünschten Position. Setzen Sie den Fettfänger mit dem montierten Bratspieß wie in ABB. 7 - S. 130 angegeben ein. Drücken Sie den entsprachenden Schalter, um den Motor des Bratspießes in Betrieb zu setzen.
DREHPLATTE
DER DREHTELLER DARF NUR MIT DEM GRILL BENUTZT WERDEN.
Zunden Sie den Brenner des Grills wie im Kapitel GRILL angegeben. Setzen Sie den Fettfänger wie in ABB. 8 - S. 131 angegeben ein. Drucken Sie den entsprechenden Schalter, um den Motor der Drehplatte in Betrieb zu setzen.
GASFLASCHE
DIE VERWENDUNG EINES ANDEREN GASES UND/ODER MIT EINEM ANDEREN DRUCK ALS VON SMEV VORGESCHRIEBEN, KANN ZU ABNORMEN FUNKTIONSBEDINGUGEN DES GERÄTS Führen, DAHER ÜBERNIMMT DIE SMEV KEINERLEI VERANTWORTUNG FÜR DEN UNSACHGEMÄSSEN GEBRAUCH DES GERÄTS.
Die verwendbaren Gasflaschen sind die handelsüblichen Flaschen des Landes, in dem das Gerät verwendet wird. Das zu verwendende Gas wird eindeutig außen auf der Verpackung und auf dem unfloschbaren Klebeetikett auf der Rückseite des Geräns angegeben. Beachten Sie auf jeder Fall folgenden Hinweise: Die Gasflaschen müssen in einem geeigneten Raum in aufrechter Position gelagert werden,*Müssen mit einem Druckminderer versehen sein und der Zugang dazu darf nicht verspeirt sein. Der Austausch der Flaschen muss ohne Behinderung und mit Leichtigkeit gehen.
ACHTUNG!: Beim Wechseln der Gasflasche sind folgende Sicherheitsmaßnahmen zu treffen:
a) schlieben Sie die Hähne des Geräts;
b) vergewissern Sie sich, dass sich in der Nähe keine offene Flamme oder Feuer befindet;
c) schlieben Sie das Ventil der auszutauschenden Gasflasche;
d) losen Sie den Druckminderer von der leeren Flasche, entnehmer Sie diese aus dem entsprchenden Raum. Gehen Sie beim Austausch in umgekehrter Reihenfolge vor. Überprüfen Sie mögliche Gasaustritte mit einer nicht korrosiven Flüssigkeit. Verwenden Sie keine Wasser-Seifenlösung.
KEINE OFFENFLAMMEN VERWENDEN
e) zünden Sie die Brenner und überprüfen Sie ihren korrekten Betrieb. Bei Problemen wenden Sie sich an einen autorisierten Techniker.
SCHLIESSEN SIE NACH DEM GEBRAUCH DIE GASZUFUHR AN DER GASFLASCHE.
ENTWEICHEN VON GAS
Wir empfehlen die Verwendung eines elektronischen Gasmelders.
Wird Gasperuch wahrgenommen:
a) Offnen Sie die Fenster und schicken Sie sofort alle Personen aus dem Camper, Volkswagen, etc..
b) Berühren Sie keine Elektroschalter, zünden Sie keine Streichholzer an oder machen Sie irgend etwas andes, das das Gas entzünden können.
c) Löschen Sie jeder offene Flamme.
d) Schlieben Sie das Ventil der Gasflasche oder des Gastanks und öffnen Sie das Ventil nicht, bis dass die Leckage festgestellt und beseitigt wurde.
e) Kontaktieren Sie einen autorisierten Techniker.
SCHALTEN SIE DAS GERÄT VOR DEM BEGINN DER REINIGUNG AUS UND WARTEN SIE, BIS DASS ES SICH ABGEKÜHLT HAT.
KOMMEN DIE WARMEN OBERFLÄCHEN MIT KALTEM WASSER ODER EINEM NASSEN SCHWAMM IN BERUHRUNG, KÖNNEN SIE BESCHÄDIGT WERDEN. VERWenden Sie KEINE SCHARFEN REINIGUNGSMITTEL ODER SCHEUERMITTEL AUF BASIS VON CHLOR, KEINEN KRATZER ODER STAHLWOLLE. GEBEN SIE KEINE SAUREN ODER ALKALISCHEN SUBSTANZEN (ESSIG, SALZ, ZITRONENSAFT, ETC.) AUF DIE OBERFLÄCHEN DES GERTÄTS. ROSTFREIE STAHLFLÄCHEN UND LACKIERTE TEILE: MIT WASSER UND SEIFE ODER NEUTRALREINIGER REINIGEN, ABSPULEN UND TROCKNEN. SAUBERE SCHWÄMME UND TUCHER VERWENDEN.
BENUTZEN SIE FÜR DIE REINIGUNG KEINE RAUEN, SCHEUERNDEN MATERIALIEN ODER METALLSCHABER ZUM SAUBERN DER GLASTÜREN DES OFENS, DA SIE DIE OBERFLÄCHEN VERKATZEN UND DAS GLAS ZERSTÖRNIEN KONNEN.
VERWENDEN SIE ZUR REINIGUNG DES GERÄTS KEINE DAMPFREINIGER.
DUSEN
EVENTUELLE ARBEITEN MÜSSEN VON AUTORISIERTEM PERSONAL
VORGENOMMEN WERDEN. NACH DIESER WARTUNG LEHNT DER HERSTELLER
JEDE VERANTWORTUNG AB, DIE IM ZUSAMMENHANG MIT DER WARTUNG SELBST
STEHT.
Die Entfernung und die Befestigung der Dusen muss unter Blockierung (mit Hilfe eines Werkzeugs) des Düseinsatzes erfolgen (ABB. 9 - S. 131).
| BRENNER Ø DÜSE (mm) | NR. GESTEMPELT |
| OFEN 0,53 53 | |
| GRILL 0,62 | 62 |
SIMBOLOGÍA
PELIGROS Y SIMBOLOS DE SEGURIDAD
AANSLUITEN OP GAS 64
ELEKTRISCHE AANSLUITING 65
BEVESTIGING 65
GEBRUK 66
WAARSCHUWINGEN 66
BEDIENINGSSCHERM 66
BRANDERS: 67
OVEN: 68
ELEKTRONISCHE OVENBEDIENING (AFHANKELIJK VAN HET MODEL) 68
HANDMATIGE OVENBEDIENING 68
DE OVENLAM REGELEN MET DE THERMOSTAAT 68
GRILL: 69
ELEKTRONISCHE GRILLBEDIENING (AFHANKELIKVAN HET MODEL) 69
HANDMATIGE GRILLBEDIENING 69
DE GRILLVLAM REGELEN 69
DE VLAM OP ZICH CONTROLEREN 69
DRAAISPIT 70
DRAAISCHAAL 70
GASFLES 70
ONDERHOUD
REINIGEN 71
SPROEIER5 71
AFBEELINGEN EN TECHNISCHE TEKENINGEN 122-131
WAARSCHUWINGEN
OPGELET: DEZE WAARSCHUWING STAAT OP HET APPARAAT. DIT APPARAAT MOET VOLGENS DE GELDENDE VOORSCHRIFTEN WORDEN GEINSTALLEERD EN MAG ALLEEN IN EEN GEVENTILEERDE RUIMTE WERKEN. LEES DE VOORSCHRIFTEN VOORDAT U HET APPARAAT INSTALLEERT EN IN GEBRUIK NEEMT. HET APPARAAT DIENT DOOR EEN GESPECIALISEERDE MONTEUR TE WORDEN GEINSTALLEERD.
DIT APPARAAT MAG ALLEEN WORDEN GEBRUIKT OM GERECHTEN TE BEREIDEN. ELK ANDER GEBRUIK IS VERKEERD EN KAN DUS GEVAARLIJK ZIJN. DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR SCHADE AAN VOORWERPEN OF VERWONDING AAN PERSONEN DIE WORDT VEROORZAAKT DOOR EEN VERKEERDE INSTALLATIE EN ONEIGENLIJK, VERKEERD OF ONVERANTWOORD GEBRUIK VAN HET APPARAAT.
CONTROLER VOORDAT U HET APPARAAT INSTALLEERT OF HET APPARAAT GOED IS AFGESTELD VOOR DE CONDITIES VAN DE GASTOEVOER (GASTYPE EN-DRUK).
DE AFSTELLINGEN VOOR DIT APPARAAT STAAN OP HET ETIKET (OF OP HET SERIEPLAATJE).
DIT APPARAAT IS NIET AANGESLOTEN OP EEN APPARAAT VOOR DE AFVOER VAN VERBRANDINGSPRODUCTEN. DIT MOET WORDEN GEINSTALLEERD EN AANGESLOTEN VOLGENS ALLE GELDENDE INSTALLATIEVOORSCHRIFTEN. ER DIENT BIJZONDERE AANDACHT TE WORDEN BESTEEED AAN DE TOEPASBARE VOORSCHRIFTEN INZAKE VENTILATIE VAN DE RUIMTE.
INBOUWOPENINGEN
HET APPARAAT MOET VER UIT DE BUURT VAN ONTVLAMBARE MATERIALEN WORDEN GEHOUDEN.
ELEKTRISCHE AANSLUITING
- DE GRILLVLAM REGELEN
SLUIT NA GEBRUIK DE GASKRAAN OP DE GASFLES.
GASLEKKEN
BRÄNDEREN SKAL UDELUKKENDE TÄNDES MED DÖREN HELT ÅBEN.
INDE I OVNEN SKAL BRADEPANDEN (BAKKEN) STILLES SÄ DE IKKE ER I DIREKTE KONTAKT MED FLAMMERNE.
HVIS BRÄNDERÉNS FLAMME SLUKKES UTILSIGTET, SKAL MAN LUKKE FOR GASSENS DREJEKNAP OG VENTE I ET MINUT FØR EN NY ANTÆNDING.
- ELEKTRONISK T/AENDING AF OVNEN (AFH/ENGIGT AF MODELLEN)
For at tende flammen, tryk kuglegrebet til bunds og drej det i position fra 1 til 6. Tryk samtidig pa knappen til elektronisk tanding (pa modellerne med symbolet pa lugen er tandingsknappen ikke synlig, og aktiveres ved at trykke kuglegrebet til bunds). Efter tanding af flammen hold kuglegrebet trykkket ind i nogle sekunder for at undgå at flammen slukkes.
HVIS BRÄNDEREN IKKE TÄNDES OMGÄENDE, GENTAGES OPERATIONEN EFTER AT HAVE FULGT DE NEDENSTÄENDE TIPS:
- TAENDINGEN UDFFores MANUELT
- MAN KONTROLLERER, AT DER ER GAS I FLASKEN
HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.
BRÄNDEREN SKAL UDELUKKENDE TÄNDEs MED DÖREN HELT ÅBEN.
HVIS BRÄNDEREN IKKE TÄNDES OMGÄENDE, SLIPPES DREJEKNAPPEN OG OPERATIONEN GENTAGES EFTER AT HAVE VENTET I MINDST 10 SEKUNDER.
DE TILGAENGELIGE DELE KAN BLIVE MEGET VARME UNDER BRUG AF GRILLEN, HOLD BØRN PÅ AFSTAND.
UNDER FUNKTIONEN SKAL DOREN ALTID VERE HELT ABEN OG VARMEAFSK/ERMNINGEN HELT UDTRUKKET (FIG. 6 - SIDE 130).
GRILLEN MÁ ALDRIG BRUGES I MERE END 25 MINUTTER. GRILLEN MÁ IKKE ANVENDES SOM OVN.
HVIS BRÄNDERÉNS FLAMME SLUKKES UTILSIGTET, SKAL MAN LUKKE FOR GASSENS DREJEKNAP OG VENTE I ET MINUT FÖR EN NY ANTAGENDING.
- ELEKTRONISK T/ENDING AF GRILLEN (AFH/ENGIGT AF MODELLEN)
HVIS BRÄNDEREN IKKE TÄENDES OMGÄENDE, SKAL MAN KONTROLLERERE, AT DER ER GAS I FLASKEN.
HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.
OM BRÄNNARENS ELDSLÄGA SKULLE SLOCKNA SKA DU STÄNGA AV GASKRANEN OCH VÄNTA EN MINUT INNAN DU SÄTTER PÄ GASEN IGEN.
- ELEKTRONISK PÅSÄTTNING AV UGNEN (ENLIGHT MODELL)
OM APPARATEN INTE FUNGERAR ALLS, SKA DU STÄNGA GASKRANEN OCH VÄNDA DIG TILL DIN ÄTERFÖRSÄLJARE.
- MANUELL PÅSÄTTNING AV UGNEN
OM BRÄNNARENS LÄGA STÄNGS AV OAVSIKTLIGT, SKA DU STÄNGA GASMANÖVERRATTEN OCH VÄNTA EN MINUT INNAN DU SÄTTER PÄ DEN IGEN.
- ELEKTRONISK PÅSÄTTNING AV GRILLEN (ENLIGHT MODELL)
ANVÄNDNINGEN AV EN ANNAN GASTYP OCH/ELLER GASTRYCK ÄN VAD SOM REKOMMENDERAS AV SMEV KAN LEDA TILL FELAKTIG Funktion I APPARATEN. DÄRFOR FRÄNSAGER SIG SMEV ALLT ANSVAR FÖR PROBLEM I SAMBAND MED EN FELAKTIG ANVÄNDNING AV APPARATEN.
STÄNG AV GASTILLFÖRSELN FRÄN BEHÄLLAREN EFTER ANVÄNDNING.
GASLACKOR
TILKOBLING AV GASS 104
ELEKTRISK TILKOBLING 105
FIKSERING 105
BRUK 106
FORHOLDSREGLER 106
KONTROLLPANEL
FLAMMER:
OVN:
ELEKTRONISK TENNING AV STEKEOVNEN (AVHENGIG AV MODELLEN)
ADVARSEL! Nár du skal skiffe ut gassflasken má du ta de folgende forholdsreglene:
Dersom du kjenner gasslukt ma du gjore folgende:
