BEDIENUNGSANLEITUNG FO390TS Smev

GAS CYLINDERS/BOTTLES

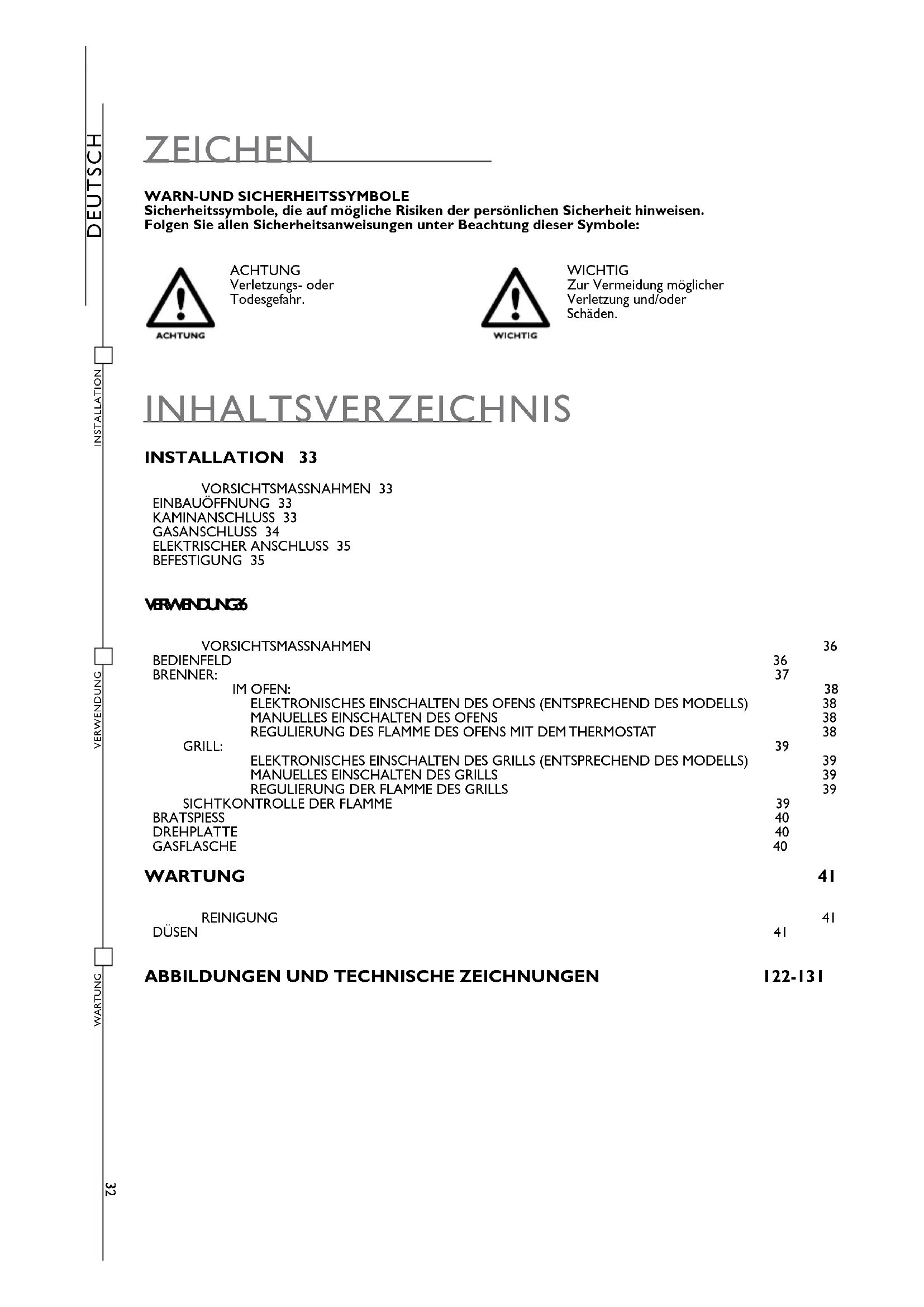

DEUTSCH ZEICHEN WARN-UND SICHERHEITSSYMBOLE Sicherheitssymbole, die auf mögliche Risiken der persönlichen Sicherheit hinweisen. Folgen Sie allen Sicherheitsanweisungen unter Beachtung dieser Symbole: INHALTSVERZEICHNIS INSTALLATION 33

VORSICHTSMASSNAHMEN 33 EINBAUÖFFNUNG 33 KAMINANSCHLUSS 33 GASANSCHLUSS 34 ELEKTRISCHER ANSCHLUSS 35 BEFESTIGUNG 35 V E R W E N D U N G 3 6 VORSICHTSMASSNAHMEN 36 BEDIENFELD 36 BRENNER: 37 IM OFEN: 38 ELEKTRONISCHES EINSCHALTEN DES OFENS (ENTSPRECHEND DES MODELLS) 38

REGULIERUNG DER FLAMME DES GRILLS 39

SICHTKONTROLLE DER FLAMME 39

BRATSPIESS 40 DREHPLATTE 40 GASFLASCHE 40 WARTUNG 41 REINIGUNG 41 DÜSEN 41

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN 122-131

ACHTUNG Verletzungs- oder Todesgefahr. WICHTIG Zur Vermeidung möglicher Verletzung und/oder Schäden. 32INSTALLATIONVERWENDUNG WARTUNG

DEUTSCH DAS GERÄT MUSS VON BRENNBAREN MATERIALIEN FERN GEHALTEN WERDEN. EINBAUÖFFNUNG Dieser Ofen gehört zur KLASSE 3: EINBAUGERÄT FÜR KÜCHEN ODER FÜR ARBEITSFLÄCHEN.

ABMESSUNGEN DER EINBAUÖFFNUNG

Machen Sie in das Möbel eine Öffnung, wie unter ABB. 2 - S. 123, entsprechend des Modells. Das Möbel muss in geeigneter Art gebaut sein, die Arbeitsfläche muss einen 90° Winkel zur Möbelfront aufweisen. Die Einbauöffnung muss sich korrekt im 90° Winkel befinden. Sollten Öffnungen für die Belüftung des Möbels geschaffen werden ist zu vermeiden, dass brennbare Materialien in dieselben hinein gelangen können.

VON DEN WÄNDEN EINZUHALTENDER MINDESTABSTAND

Der Mindestabstand zu den Wänden und zum Boden ist wie in der ABB. 1- S. 122, entsprechend des Modells einzuhalten. DIE MODELLE FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS SIND MIT EINEM DACHKAMIN ANZUSCHLIESSEN. ES DARF NUR DER IN DIESER ANLEITUNG ANGEGEBENE KAMIN UND DIE ANGEGEBENEN ROHRE VERWENDET WERDEN. DIESE SIND BEI DEN TRUMA- ODER SMEV-HÄNDLERN ERHÄLTLICH. DER KAMIN UND DAS ABGASROHR SIND VON MATERIALIEN FERNZUHALTEN, DIE NICHT FüR TEMPERATUREN üBER 120°C GESCHAFFEN SIND. KAMINANSCHLUSS VORSICHTSMASSNAHMEN ACHTUNG: DIESER HINWEIS IST AUF DEM GERÄT ANGEBRACHT. DIESES GERÄT MUSS ENTSPRECHEND DER GELTENEN VORSCHRIFTEN INSTALLIERT WERDEN UND DARF NUR IN EINER GUT BELüFTETEN UMGEBUNG BENUTZT WERDEN. VOR DER INSTALLATION UND DEM GEBRAUCH DIESES GERÄTS SIND DIE ANWEISUNGEN GENAU ZU LESEN. DAS GERÄT MUSS VON QUALIFIZIERTEM FACHPERSONAL INSTALLIERT WERDEN. DIESES GERÄT DARF NUR FüR DAS GAREN VON LEBENSMITTELN VERWENDET WERDEN. JEDER ANDERE GEBRAUCH WIRD ALS UNSACHEGEMÄSS BETRACHTET UND IST DAHER GEFÄHRLICH. DER HERSTELLER üBERNIMMT KEINE VERANTWORTUNG FüR SCHÄDEN AN DINGEN UND PERSONEN, DIE DURCH EINE NICHT KORREKTE INSTALLATION ODER DURCH UNSACHGEMÄSSEN ODER UNVERANTWORTLICHEN GEBRAUCH HERVORGERUFEN WURDEN. üBERPRüFEN SIE VOR DER INSTALLATION, OB DIE LOKALEN VERTEILUNGSGEGEBENHEITEN (ART DES GASES UND GASDRUCK) UND DER STATUS DER EINSTELLUNG DES GERÄTS KOMPATIBEL SIND. DIE EINSTELLBEDINGUNGEN DIESES GERÄTS SIND AUF DEM ETIKETT (ODER AUF DEM DATENSCHILD) DARGESTELLT. DIESES GERƒT IST NICHT AN EINEM ABLUFTGERƒT F‹R DIE ABGASE DER VERBRENNUNG ANGESCHLOSSEN. DIES MUSS GEMƒSS DER GELTENDEN INSTALLATIONSVORSCHRIFTEN INSTALLIERT UND ANGESCHLOSSEN WERDEN. ES IST INSBESONDERE AUF DIE HIERBEI ANWENDBAREN ABLUFTVORSCHRIFTEN

KATEGORIE UND ZIELLÄNDER

GASDRUCK 30 mbar Butan (G30) 30 mbar Propan (G31) 28-30 mbar Butan (G30) 37 mbar Propan (G31) MODELL GESAMT- NENNWÄRMEDURCHSATZ

FÜR DIE VERBRENNNUNG

FO290TD - FO290TS FO300 - FO300L FO390TD - FO390TS FO211FGT FO291TD - FO291TS - FO311 FO391TD - FO391TS VN555 - VN565 WÄHREND DER INSTALLATIONS- UND ANSCHLUSSARBEITEN DARF DIE GASLEITUNG DES GERÄTS KEINER TORSION, KEINEM ZUG ODER ANDEREN BELASTUNGEN AUSGESETZT WERDEN. Der Anschluss der Gasleitung an das Gerät muss mittels eines starren Metallrohrs und dichten Verbindungsstücken erfolgen. Es kann ein Schlauch verwendet werden, der jedoch folgendermaßen ausgestattet sein muss:

DEUTSCH Dieses Gerät funktioniert mit den folgenden Gasen und den entsprechenden Versorgungsdrücken. Die Kategorie (oder die Kategorien) nach denen das Gerät eingestellt wurde, wird (werden) deutlich auf dem sich auf dem Gerät befindlichen Identifikationsschild angezeigt. GASANSCHLUSS üBERPRüFEN SIE DIESE DATEN, BEVOR SIE DAS GERÄT AN DIE GASFLASCHE ANSCHLIESSEN. DIE ZWISCHEN DER GASFLASCHE UND DEM GERÄT ZU VERWENDENDEN DRUCKMINDERER MüSSEN MIT DEN UNTEN ANGEFüHRTEN KATEGORIEN üBEREINSTIMMEN. 1 Fixieren Sie den Kaminanschluss (K) mit den 2 mitgelieferten Schrauben, wie in der ABB. 3 - S. 126 gezeigt und nehmen Sie den Anschluss des Rohrs und des Kamins vor. 2 Der Dachkamin muss vertikal mit einem maximalen Neigungswinkel von 15° montiert werden. Machen Sie in das Fahrzeugdach in der Nähe des Ofens ein Loch mit einem Durchmesser von 60 mm. Falls notwendig, führen Sie Wand des Ofens einen 1 mm dicken Blechstreifen ein, so dass das Dach sich während des Befestigens nicht verformt und wasserdicht bleibt. 3 Setzen Sie den Kamin ein und fixieren Sie ihn mit der Mutter im Fahrzeug. Um das Dach garantiert wasserdicht zu halten, ziehen Sie die Befestigungsmutter des Kamins erneut nach einigen Betriebsstunden des Ofens an. 4 Verbinden Sie das Auslassrohr wie in der ABB. 4 - S. 127 angegeben. Setzen Sie das Rohr bis zum Halten in den Kamin ein und fixieren Sie es mit einer selbstschneidenden Schraube. 5 Befestigen Sie das Auslassrohr (∅ 55mm) und das Schutzrohr (∅ 65mm) mit den Schellen über ihre gesamte Länge an den Wänden.INSTALLATIONVERWENDUNG WARTUNG a) Stets mit Wartungszugang; b) Vor dem Kontakt mit erhitzbaren Teilen geschützt (wie dem Teil unterhalb der Brenner); c) Vor jeglicher Belastung geschützt (Verdrehen, Zug, Quetschen,...); d) Vor den beweglichen Einbauteilen geschützt (z.B. einer Schublade); e) Maximal 1,5 m lang; f) Austausch vor seinem Verfalldatum; Nach dem Anschließen überprüfen Sie die Dichtheit des Gaskreises mit einer nicht korrosiven Flüssigkeit, um nach eventuellen Verlusten zu suchen. Verwenden Sie keine Seifenlösung. KEINE OFFENEN FLAMMEN VERWENDEN.

DEUTSCH BEFESTIGUNG DAS GERÄT HAT AM MÖBELSTüCK MIT HILFE DER ENTSPRECHENDEN SCHRAUBEN, WIE IN DER ABB. 5 - S. 128 BESCHRIEBEN, BEFESTIGT ZU WERDEN. ELEKTRISCHER ANSCHLUSS DIESES GERÄT DARF AUSSCHLIESSLICH AN EINEN 12 V GENERATOR ANGESCHLOSSEN WERDEN. DER STROMKREIS MUSS VON EINER SICHERUNG NICHT GRÖSSER ALS 3 AMPERE GESICHERT SEIN. BEACHTEN SIE DIE RICHTIGE POLARITÄT BEIM ANSCHLUSS! IN KEINEM FALL DAS GERÄT AN DIE NETZSPANNUNG ANSCHLIESSEN (230 V~), DIES WüRDE EINE ENDGüLTIGE ZERSTÖRUNG DER KOMPONENTEN UND EINE GEFAHR FüR DEN NUTZER HERBEIFüHREN. Für den Anschluss des Geräts verwenden Sie bitte eine doppelte rote und schwarze Litze zu 1,5 mm

und verbinden diese mit der Klemmleiste an der Hinterseite des Geräts. Die rote Klemme ist der positive Pol und die schwarze Klemme der negative Pol. Dieses Kapitel betrachtet nur die Modelle mit der Aufschrift 12 V auf dem, auf das Gerät aufgeklebten Identifikationsschild.INSTALLATION VERWENDUNG WARTUNG

DEUTSCH BEDIENFELD Die folgenden Symbole zeigen den Brenner an, der dem Bedienknopf entspricht. ANMERKUNG: Verschiedene Modelle können unterschiedliche Bedienknöpfe und Symbole haben. VORSICHTSMASSNAHMEN DIESES GERÄT DARF AUSSCHLIESSLICH VON ERWACHSENEN BENUTZT WERDEN. DIE ERREICHBAREN TEILE WERDEN SOFORT WÄHREND UND BLEIBEN NACH DEM GEBRAUCH HEISS. FASSEN SIE DIESE NICHT AN UND HALTEN SIE DIE KINDER DAVON FERN. NACH BEENDIGUNG DES KOCHVORGANGS VERGEWISSERN SIE SICH, DAS DER/DIE BEDIENKNOPF/-KNÖPFE AUF GESCHLOSSEN STEHT/STEHEN. NACH DEM GEBRAUCH SCHLIESSEN SIE DEN HAUPTHAHN DER GASLEITUNG. DIESES GERÄT DARF NICHT VON PERSONEN MIT VERMINDERTEN PSYCHISCHEN ODER MOTORISCHEN FÄHIGKEITEN (AUCH KINDERN), ODER VON PERSONEN OHNE ERFAHRUNG UND KENNTNISSE BENUTZT WERDEN, SOFERN SIE NICHT VON FüR IHRE SICHERHEIT VERANTWORTLICHENPERSONEN BEAUFSICHTIGT UND BEIM GEBRAUCH DES GERÄTS ANGELEITET WERDEN. KINDER DüRFEN SICH NICHT UNBEAUFSICHTIGT IN DER NÄHE DES GERÄTS AUFHALTEN UND AUFKEINEN FALL MIT DEM GERÄT SPIELEN. DIE VERWENDUNG EINES GASKOCHERS VERURSACHT WÄRME UND FEUCHTIGKEIT IN DESSEN INSTALLATIONSRAUM. SORGEN SIE FüR EINE GUTE BELüFTUNG DER KüCHE: HALTEN SIE DIE NATüRLICHEN LüFTUNGSÖFFNUNGEN GEÖFFNET UND INSTALLIEREN SIE EIN MECHANISCHES BELüFTUNGSGERÄT (MECHANISCHE ABZUGSHAUBE). EIN LÄNGERER UND INTENSIVER GEBRAUCH DES GERÄTS KANN EINE ZUSÄTZLICHE LüFTUNG ERFORDERLICH MACHEN, BEISPIELSWEISE DAS ÖFFNEN EINES FENSTERS ODER EINE STÄRKERE LüFTUNG, ZUM BEISPIEL UM DIE LEISTUNG DER EVENTUELLEN MECHANISCHEN LüFTUNG ZU VERSTÄRKEN. BEVOR ZUM ERSTEN MAL LEBENSMITTEL GEGART WERDEN, LASSEN SIE DEN OFEN BEI MAXIMALEM DURCHSATZ FüR MINDESTENS 30 MINUTEN UND DEN GRILL FüR MINDESTENS 15-20 MINUTEN EINGESCHALTET. DIESES SYMBOL BEFINDET SICH IN DER NÄHE DES BEDIENKNOPFES DES HERDBRENNERS DIESES SYMBOL BEFINDET SICH IN DER NÄHE DES BEDIENKNOPFES DES GRILLBRENNERS Die folgenden Symbole zeigen die Einstellung des Brenners an, der der Position des Bedienknopfs entspricht. ANMERKUNG: Verschiedene Modelle können unterschiedliche Bedienknöpfe und Symbole haben. GROSSE FLAMME KLEINE FLAMME GRILL GAS GESCHLOSSEN TEMPERATUREN HERDINSTALLATIONVERWENDUNG WARTUNG

DEUTSCH BRENNER Nachfolgend die Eigenschaften der Brenner in Bezug auf die unterschiedlichen Modelle: WEITERE SYMBOLE TASTE FÜR DIE ELEKTRONISCHE ZÜNDUNG LICHTSCHALTER DIESES SYMBOL IST GUT SICHTBAR BEI ALLEN MODELLEN MIT ELEKTRONISCHER ZÜNDUNG IN DER NÄHE DES OFEN-KNOPFES ANGEBRACHT, DIE DURCH DAS DRÜCKEN DES KNOPFES BIS ZUM ANSCHLAG BETÄTIGT WIRD.

SCHALTER FÜR DEN BRATSPIESS

DEUTSCH Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gasanzünder. Nach dem Erzeugen des Flamme, halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

- MANUELLES EINSCHALTEN DES OFENS

OFEN DAS EINSCHALTEN DES BRENNERS DARF NUR BEI KOMPLETT GEÖFFNETER TüR ERFOLGEN. INNERHALB DES OFENS MüSSEN DER GRILL, DIE FETTFÄNGER (TABLETT) ODER DIE PFANNE SO POSITIONIERT SEIN, DASS SIE NICHT DIREKT MIT DEN FLAMMEN IN KONTAKT KOMMEN. VERSCHLISCHT DIE FLAMME DES BRENNERS ZUFÄLLIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZüNDEN. - ELEKTRONISCHES EINSCHALTEN DES OFENS (ENTSPRECHEND DES MODELLS) Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig drücken Sie den Knopf für die elektronische Zündung (bei diesen Modellen mit dem ★-Symbol auf der Tür, der Zündknopf ist nicht zu sehen und wir durch das nach unten Drücken des Knopfes betätigt). Nach dem Erzeugen der Flamme, halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt. WENN SICH DER BRENNER NICHT GLEICH ENTZüNDET üBER PRüFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST. FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÃR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER. WENN SICH DER BRENNER NICHT GLEICH ENTZ¸NDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLÄGE:

• Kontrollieren sie, ob gas in der Flasche ist FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÃR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER. Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist. - REGULIERUNG DES FLAMME DES OFENS MIT DEM THERMOSTAT Die Flamme des Brenners des Ofens bleibt, nachdem sie entzündet ist, auf allen Positionen des Knopfes bei maximalem Durchsatz und reduziert sich automatisch auf den Mindestdurchsatz, wenn die eingestellte Ofentemperatur erreicht ist. POSITIONEN 1 2 3 4 5 6 TEMPERATUR 130° C 160° C 180° C 200° C 220° C 240° CINSTALLATIONVERWENDUNG WARTUNG

DEUTSCH Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen Sie ihn auf die GRILL-Position oder auf die Position „Große Flamme“. Gleichzeitig drücken Sie den Knopf für die elektronische Zündung (bei diesen Modellen mit dem ★ Symbol auf der Tür, der Zündknopf ist nicht zu sehen und wir durch das nach unten Drücken des Knopfes betätigt). Nach dem Erzeugen des Flamme, halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt. GRILL - ELEKTRONISCHES EINSCHALTEN DES GRILLS (ENTSPRECHEND DES MODELLS) DAS EINSCHALTEN DES BRENNERS DARF NUR BEI KOMPLETT GEÖFFNETER TüR ERFOLGEN. WENN SICH DER BRENNER NICHT GLEICH ENTZüNDET, LASSEN SIE DEN KNOPF LOS UND WIEDERHOLEN SIE DEN VORGANG NACH MINDESTENS 10 SEKUNDEN. DIE ZUGÄNGLICHEN TEILE WERDEN BEI DER NUTZUNG DES GRILLS HEISS, HALTEN SIE DIE KINDER FERN. WÄHREND DES BETRIEBS MUSS DIE TüR IMMER GEÖFFNET SEIN UND DER HITZESCHUTZ KOMPLETT HERAUSGEZOGEN SEIN (ABB. 6 - S. 130) NUTZEN SIE DEN GRILL NIE LÄNGER ALS 25 MINUTEN. DER GRILL DARF NICHT ALS OFEN BENUTZT WERDEN. VERSCHLISCHT DIE FLAMME DES BRENNERS ZUFÄLLIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZüNDEN. WENN SICH DER BRENNER NICHT GLEICH ENTZ¸NDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLÄGE:

• Kontrollieren sie, ob gas in der Flasche ist FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÃR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER. Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen Sie ihn auf die GRILL-Position oder auf die Position „Große Flamme“. Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gasanzünder. Nach dem Erzeugen des Flamme, halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt. WENN SICH DER BRENNER NICHT GLEICH ENTZüNDET üBER PRüFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST. FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÃR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLES EINSCHALTEN DES GRILLS

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.

- REGULIERUNG DER FLAMME DES GRILLS

Für die Modelle VN555 und VN565: um die Flamme einzustellen, drehen Sie den Bedienknopf auf die gewünschte Position. Für alle weiteren Modelle: der Grill darf nur mit de, Nennwärmedurchsatz genutzt werden.

SICHTKONTROLLE DER FLAMME

Entsprechend des verwendeten Gases, kann die Flamme folgendermaßen aussehen: Propan (G31): innere Spitze der Flamme blau und mit scharfer Kontur Butan (G30): Flamme mit undefinierten gelben spitzen Enden beim Zünden des Brenners, die sich nach, wenn der Brenner sich erhitzt, intensivieren.INSTALLATION VERWENDUNG WARTUNG

DEUTSCH Zünden Sie den Brenner des Ofens wie im Kapitel OFEN angegeben. Positionieren den Bedienknopf auf der gewünschten Position. Setzen Sie den Fettfänger mit dem montierten Bratspieß wie in ABB. 7 - S. 130 angeben ein. Drücken Sie den entsprechenden Schalter, um den Motor des Bratspießes in Betrieb zu setzen. BRATSPIESS GASFLASCHE Die verwendbaren Gasflaschen sind die handelsüblichen Flaschen des Landes, in dem das Gerät verwendet wird. Das zu verwendende Gas wird eindeutig außen auf der Verpackung und auf dem unlöschbaren Klebeetikett auf der Rückseite des Geräts angegeben. Beachten Sie auf jeden Fall folgenden Hinweise: Die Gasflaschen müssen in einem geeigneten Raum in aufrechter Position gelagert werden, müssen mit einem Druckminderer versehen sein und der Zugang dazu darf nicht versperrt sein. Der Austausch der Flaschen muss ohne Behinderung und mit Leichtigkeit gehen. ACHTUNG!: Beim Wechseln der Gasflasche sind folgende Sicherheitsmaßnahmen zu treffen: a) schließen Sie die Hähne des Geräts; b) vergewissern Sie sich, dass sich in der Nähe keine offene Flamme oder Feuer befindet; c) schließen Sie das Ventil der auszutauschenden Gasflasche; d) lösen Sie den Druckminderer von der leeren Flasche, entnehmen Sie diese aus dem entsprechenden Raum. Gehen Sie beim Austausch in umgekehrter Reihenfolge vor. Überprüfen Sie mögliche Gasaustritte mit einer nicht korrosiven Flüssigkeit. Verwenden Sie keine Wasser-Seifenlösung.

KEINE OFFENEN FLAMMEN VERWENDEN

e) zünden Sie die Brenner und überprüfen Sie ihren korrekten Betrieb. Bei Problemen wenden Sie sich an einen autorisierten Techniker. SCHLIESSEN SIE NACH DEM GEBRAUCH DIE GASZUFUHR AN DER GASFLASCHE.

Wir empfehlen die Verwendung eines elektronischen Gasmelders. Wird Gasgeruch wahrgenommen: a) Öffnen Sie die Fenster und schicken Sie sofort alle Personen aus dem Camper, Wohnwagen, etc.. b) Berühren Sie keine Elektroschalter, zünden Sie keine Streichhölzer an oder machen Sie irgend etwas anderes, das das Gas entzünden könnte. c) Löschen Sie jede offene Flamme. d) Schließen Sie das Ventil der Gasflasche oder des Gastanks und öffnen Sie das Ventil nicht, bis dass die Leckage festgestellt und beseitigt wurde. e) Kontaktieren Sie einen autorisierten Techniker. DIE VERWENDUNG EINES ANDEREN GASES UND/ODER MIT EINEM ANDEREN DRUCK ALS VON SMEV VORGESCHRIEBEN, KANN ZU ABNORMEN FUNKTIONSBEDINGUNGEN DES GERÄTS FüHREN, DAHER üBERNIMMT DIE SMEV KEINERLEI VERANTWORTUNG FüR DEN UNSACHGEMÄSSEN GEBRAUCH DES GERÄTS. DER DREHTELLER DARF NUR MIT DEM GRILL BENUTZT WERDEN. Zünden Sie den Brenner des Grills wie im Kapitel GRILL angegeben. Setzen Sie den Fettfänger wie in ABB. 8 - S. 131 angegeben ein. Drücken Sie den entsprechenden Schalter, um den Motor der Drehplatte in Betrieb zu setzen. DREHPLATTEINSTALLATIONVERWENDUNG WARTUNG

OFEN 0,53 53 DÜSEN EVENTUELLE ARBEITEN MüSSEN VON AUTORISIERTEM PERSONAL VORGENOMMEN WERDEN. NACH DIESER WARTUNG LEHNT DER HERSTELLER JEDE VERANTWORTUNG AB, DIE IM ZUSAMMENHANG MIT DER WARTUNG SELBST STEHT. REINIGUNG Die Entfernung und die Befestigung der Düsen muss unter Blockierung (mit Hilfe eines Werkzeugs) des Düseneinsatzes erfolgen (ABB. 9 - S. 131). KOMMEN DIE WARMEN OBERFLÄCHEN MIT KALTEM WASSER ODER EINEM NASSEN SCHWAMM IN BERüHRUNG, KÖNNEN SIE BESCHÄDIGT WERDEN. VERWENDEN SIE KEINE SCHARFEN REINIGUNGSMITTEL ODER SCHEUERMITTEL AUF BASIS VON CHLOR, KEINEN KRATZER ODER STAHLWOLLE. GEBEN SIE KEINE SAUREN ODER ALKALISCHEN SUBSTANZEN (ESSIG, SALZ, ZITRONENSAFT, ETC.) AUF DIE OBERFLÄCHEN DES GERTÄTS. ROSTFREIE STAHLFLÄCHEN UND LACKIERTE TEILE: MIT WASSER UND SEIFE ODER NEUTRALREINIGER REINIGEN, ABSPüLEN UND TROCKNEN. SAUBERE SCHWÄMME UND TüCHER VERWENDEN. SCHALTEN SIE DAS GERÄT VOR DEM BEGINN DER REINIGUNG AUS UND WARTEN SIE, BIS DASS ES SICH ABGEKüHLT HAT. BENUTZEN SIE FüR DIE REINIGUNG KEINE RAUEN, SCHEUERNDEN MATERIALIEN ODER METALLSCHABER ZUM SÄUBERN DER GLASTüREN DES OFENS, DA SIE DIE OBERFLÄCHEN VERKRATZEN UND DAS GLAS ZERSTÖRNEN KÖNNEN. VERWENDEN SIE ZUR REINIGUNG DES GERÄTS KEINE DAMPFREINIGER.INSTALACIÓN USO MANUTENCIÓN
