BEDIENUNGSANLEITUNG FO290TD Smev

GAS CYLINDERS/ BOTTLES 20

MAINTENANCE 21

CLEANING

INJECTORS 21

FIGURES AND TECHNICAL DRAWINGS 122-131

SAFETY WARNINGS

GAS CYLINDERS/BOTTLES

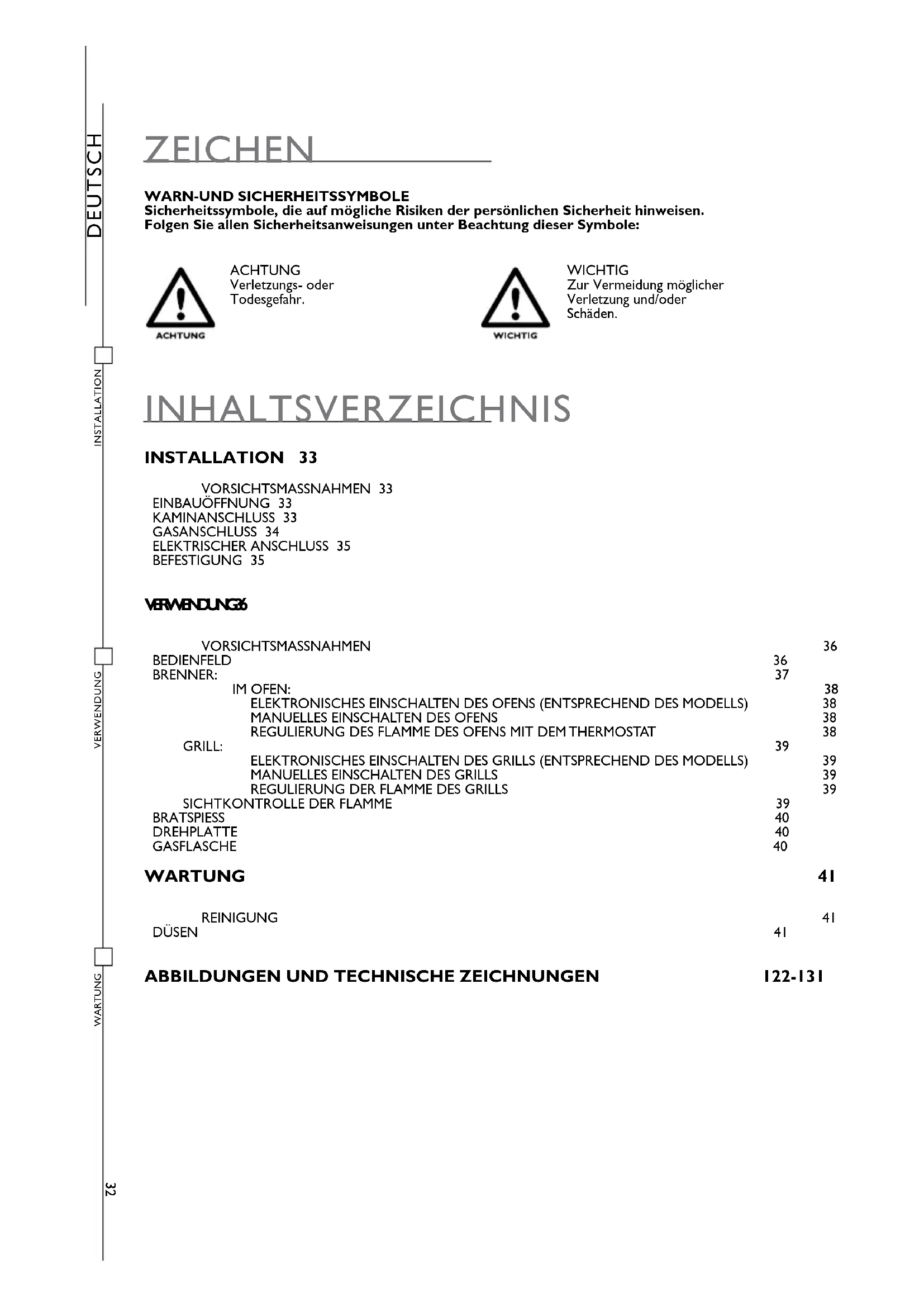

WARN-UND SICHERHEITSSYMBOLE

Sicherheitssymbole, die auf mögliche Risiken der persönlichen Sicherheit hinweisen.

Folgen Sie allen Sicherheitsanweisungen unter Beachtung dieser Symbole:

ACHTUNG

ACHTUNG

Verletzungs- oder

Todesgefahr.

WICHTIG

WICHTIG

Zur Vermeidung möglicher

Verletzung und/oder

Schäden.

INHALTSVERZEICHNIS

INSTALLATION 33

VORSICHTSMASSNAHMEN 33

EINBAUÖFFNUNG 33

KAMINANSCHLUSS 33

GASANSCHLUSS 34

ELEKTRISCHER ANSCHLUSS 35

BEFESTIGUNG 35

VERWENDUNG6

VORSICHTSMASSNAHMEN 36

BEDIENFELD 36

BRENNER: 37

IM OFEN: 38

ELEKTRONISCHES EINSCHALTEN DES OFENS (ENTSPRECHEND DES MODELLS) 38

MANUELLES EINSCHALTEN DES OFENS 38

REGULIERUNG DES FLAMME DES OFENS MIT DEM THERMOSTAT 38

GRILL: 39

ELEKTRONISCHES EINSCHALTEN DES GRILLS (ENTSPRECHEND DES MODELLS) 39

MANUELLES EINSCHALTEN DES GRILLS 39

REGULIERUNG DER FLAMME DES GRILLS 39

SICHTKONTROLLE DER FLAMME 39

BRATSPIESS 40

DREHPLATTE 40

GASFLASCHE 40

WARTUNG 41

REINIGUNG 41

DÜSEN 41

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN 122-131

VORSICHTSMASSNAHMEN

ACHTUNG: DIESER HINWEIS IST AUF DEM GERÄT ANGEBRACHT. DIESES GERÄT MUSS ENTSPRECHEND DER GELTENEN VORSCHRIFTEN INSTALLIERT WERDEN UND DARF NUR IN EINER GUT BELÜFTETEN UMGEBUNG BENUTZT WERDEN. VOR DER INSTALLATION UND DEM GEBRAUCH DIESES GERÄTS SIND DIE ANWEISUNGEN GENAU ZU LESEN. DAS GERÄT MUSS VON QUALIFIZIERTEM FACHPERSONAL INSTALLIERT WERDEN.

DIESES GERÄT DARF NUR FÜR DAS GAREN VON LEBENSMITTELN VERWENDET WERDEN. JEDER ANDERE GEBRAUCH WIRD ALS UNSACHEGEMÄSS BETRACHTET UND IST DAHER GEFÄHRLICH. DER HERSTELLER ÜBERNIMMT KEINE VERANTWORTUNG FÜR SCHÄDEN AN DINGEN UND PERSONEN, DIE DURCH EINE NICHT KORREKTE INSTALLATION ODER DURCH UNSACHGEMÄSSEN ODER UNVERANTWORTLICHEN GEBRAUCH HERVORGERUFEN WURDEN.

ÜBERPRÜFEN SIE VOR DER INSTALLATION, OB DIE LOKALEN VERTEILUNGSGEGEBENHEITEN (ART DES GASES UND GASDRUCK) UND DER STATUS DER EINSTELLUNG DES GERÄTS KOMPATIBEL SIND.

DIE EINSTELLBEDINGUNGEN DIESES GERÄTS SIND AUF DEM ETIKETT (ODER AUF DEM DATENSCHILD) DARGESTELLT.

DIESES GERfT IST NICHT AN EINEM ABLUFTGERfT F<R DIE ABGASE DER VERBRENNUNG ANGESCHLOSSEN. DIES MUSS GEMfSS DER GELTENDEN INSTALLATIONSVORSCHRIFTEN INSTALLIERT UND ANGESCHLOSSEN WERDEN. ES IST INSBESONDERE AUF DIE HIERBEI ANWENDBAREN ABLUFTVORSCHRIFTEN ACHT ZU GEBEN.

EINBAUÖFFNUNG

DAS GERÄT MUSS VON BRENNBAREN MATERIALIEN FERN GEHALTEN WERDEN.

Dieser Ofen gehört zur KLASSE 3: EINBAUGERÄT FÜR KÜCHEN ODER FÜR ARBEITSFLÄCHEN.

VON DEN WÄNDEN EINZUHALTENDER MINDESTABSTAND

Der Mindestabstand zu den Wänden und zum Boden ist wie in der ABB. I- S. 122, entsprechend des Modells einzuhalten.

ABMESSUNGEN DER EINBAUÖFFNUNG

Machen Sie in das Möbel eine Öffnung, wie unter ABB. 2 - S. 123, entsprechend des Modells. Das Möbel muss in geeigneter Art gebaut sein, die Arbeitsfläche muss einen 90° Winkel zur Möbelfront aufweisen. Die Einbauöffnung muss sich korrekt im 90° Winkel befinden. Sollten Öffnungen für die Belüftung des Möbels geschaffen werden ist zu vermeiden, dass brennbare Materialien in dieselben hinein gelangen können.

KAMINANSCHLUSS

DIE MODELLE FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS SIND MIT EINEM DACHKAMIN ANZUSCHLIESSEN.

ES DARF NUR DER IN DIESER ANLEITUNG ANGEGEBENE KAMIN UND DIE ANGEGEBENEN ROHRE VERWENDET WERDEN. DIESE SIND BEI DEN TRUMA- ODER SMEV-HÄNDLERN ERHÄLTLICH.

DER KAMIN UND DAS ABGASROHR SIND VON MATERIALIEN FERNZUHALTEN, DIE NICHT FÜR TEMPERATUREN ÜBER 120°C GESCHAFFEN SIND.

I Fixieren Sie den Kaminanschluss (K) mit den 2 mitgelieferten Schrauben, wie in der ABB. 3 - S. 126 gezeigt und nehmen Sie den Anschluss des Rohrs und des Kamins vor.
2 Der Dachkamin muss vertikal mit einem maximalen Neigungswinkel von 15° montiert werden. Machen Sie in das Fahrzeugdach in der Nähe des Ofens ein Loch mit einem Durchmesser von 60 mm. Falls notwendig, führen Sie Wand des Ofens einen 1 mm dicken Blechstreifen ein, so dass das Dach sich während des Befestigens nicht verformt und wasserdicht bleibt.
3 Setzen Sie den Kamin ein und fixieren Sie ihn mit der Mutter im Fahrzeug. Um das Dach garantiert wasserdicht zu halten, ziehen Sie die Befestigungsmutter des Kamins erneut nach einigen Betriebsstunden des Ofens an.
4 Verbinden Sie das Auslassrohr wie in der ABB. 4 - S. 127 angegeben. Setzen Sie das Rohr bis zum Halten in den Kamin ein und fixieren Sie es mit einer selbstschneidenden Schraube.
5 Befestigen Sie das Auslassrohr ( 55mm) und das Schutzrohr ( 65mm) mit den Schellen über ihre gesamte Länge an den Wänden.

GASANSCHLUSS

ACHTUNG

ÜBERPRÜFEN SIE DIESE DATEN, BEVOR SIE DAS GERÄT AN DIE GASFLASCHE ANSCHLIESSEN. DIE ZWISCHEN DER GASFLASCHE UND DEM GERÄT ZU VERWENDENDEN DRUCKMINDERER MÜSSEN MIT DEN UNTEN ANGEFÜHRTEN KATEGORIEN ÜBEREINSTIMMEN.

Dieses Gerät funktioniert mit den folgenden Gasen und den entsprechenden Versorgungsdrücken. Die Kategorie (oder die Kategorien) nach denen das Gerät eingestellt wurde, wird (werden) deutlich auf dem sich auf dem Gerät befindlichen Identifikationsschild angezeigt.

KATEGORIE UND ZIELLÄNDER	GASDRUCK
I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI	30 mbar Butan (G30)30 mbar Propan (G31)
I3+ (28-30/37)BE CH ES FR GB IE IT PT SI	28-30 mbar Butan (G30)37 mbar Propan (G31)

MODELL GESAMT-	NENNWÄRMEDURCHSATZ	FÜR DIE VERBRENNUNG NOTWENDIGES LUFTVOLUMEN
FO200FT - FO200FTFEFO290TD - FO290TSFO300 - FO300LFO390TD - FO390TS	1,2 KW - 87 gr/h	2,4 m^3/h
FO211FGTFO291TD - FO29ITS - FO311FO391TD - FO39ITSVN555 - VN565	1,6 KW - 116 gr/h	3,2 m^3/h

ACHTUNG

WÄHREND DER INSTALLATIONS- UND ANSCHLUSSARBEITEN DARF DIE GASLEITUNG DES GERÄTS KEINER TORSION, KEINEM ZUG ODER ANDEREN BELASTUNGEN AUSGESETZT WERDEN.

Der Anschluss der Gasleitung an das Gerät muss mittels eines starren Metallrohrs und dichten Verbindungsstücken erfolgen. Es kann ein Schlauch verwendet werden, der jedoch folgendermaßen ausgestattet sein muss:

a) Stets mit Wartungszugang;
b) Vor dem Kontakt mit erhitzbaren Teilen geschützt (wie dem Teil unterhalb der Brenner);
c) Vor jeglicher Belastung geschützt (Verdrehen, Zug, Quetschen,...);
d) Vor den beweglichen Einbauteilen geschützt (z.B. einer Schublade);
e) Maximal 1,5 m lang;
f) Austausch vor seinem Verfalldatum;
Nach dem Anschließen überprüfen Sie die Dichtheit des Gaskreises mit einer nicht korrosiven Flüssigkeit, um nach eventuellen Verlusten zu suchen. Verwenden Sie keine Seifenlösung.
KEINE OFFENEN FLAMMEN VERWENDEN.

ELEKTRISCHER ANSCHLUSS

Dieses Kapitel betrachtet nur die Modelle mit der Aufschrift 12 V-- auf dem, auf das Gerät aufgeklebten Identifikationsschild.

DIESES GERÄT DARF AUSSCHLIESSLICH AN EINEN 12 V-- GENERATOR ANGESCHLOSSEN WERDEN. DER STROMKREIS MUSS VON EINER SICHERUNG NICHT GRÖSSER ALS 3 AMPERE GESICHERT SEIN.

BEACHTEN SIE DIE RICHTIGE POLARITÄT BEIM ANSCHLUSS!

IN KEINEM FALL DAS GERÄT AN DIE NETZSPANNUNG ANSCHLIESSEN (230 V\~), DIES WÜRDE EINE ENDGÜLTIGE ZERSTÖRUNG DER KOMPONENTEN UND EINE GEFAHR FÜR DEN NUTZER HERBEIFÜHREN.

Für den Anschluss des Geräts verwenden Sie bitte eine doppelte rote und schwarze Litze zu 1,5 mm² und verbinden diese mit der Klemmleiste an der Hinterseite des Geräts. Die rote Klemme ist der positive Pol und die schwarze Klemme der negative Pol.

BEFESTIGUNG

DAS GERÄT HAT AM MÖBELSTÜCK MIT HILFE DER ENTSPRECHENDEN SCHRAUBEN, WIE IN DER ABB. 5 - S. 128 BESCHRIEBEN, BEFESTIGT ZU WERDEN.

VORSICHTSMASSNAHMEN

DIESES GERÄT DARF AUSSCHLIESSLICH VON ERWACHSENEN BENUTZT WERDEN. DIE ERREICHBAREN TEILE WERDEN SOFORT WÄHREND UND BLEIBEN NACH DEM GEBRAUCH HEISS. FASSEN SIE DIESE NICHT AN UND HALTEN SIE DIE KINDER DAVON FERN. NACH BEENDIGUNG DES KOCHVORGANGS VERGEWISSEHN SIE SICH, DAS DER/DIE BEDIENKNOPF/-KNÖPFE AUF GESCHLOSSEN STEHT/STEHEN. NACH DEM GEBRAUCH SCHLIESSEN SIE DEN HAUPTHAHN DER GASLEITUNG.

DIESES GERÄT DARF NICHT VON PERSONEN MIT VERMINDERTEN PSYCHISCHEN ODER MOTORISCHEN FÄHIGKEITEN (AUCH KINDERN), ODER VON PERSONEN OHNE ERFAHRUNG UND KENNTNISSE BENUTZT WERDEN, SOFERN SIE NICHT VON FÜR IHRE SICHERHEIT VERANTWORTLICHENPERSONEN BEAUFSICHTIGT UND BEIM GEBRAUCH DES GERÄTS ANGELEITET WERDEN. KINDER DÜRFEN SICH NICHT UNBEAUFSICHTIGT IN DER NÄHE DES GERÄTS AUFHALTEN UND AUFKEINEN FALL MIT DEM GERÄT SPIELEN.

DIE VERWENDUNG EINES GASKOCHERS VERURSACHT WÄRME UND FEUCHTIGKEIT IN DESSEN INSTALLATIONSRAUM. SORGEN SIE FÜR EINE GUTE BELÜFTUNG DER KÜCHE: HALTEN SIE DIE NATÜRLICHEN LÜFTUNGSÖFFNUNGEN GEÖFFNET UND INSTALLIEREN SIE EIN MECHANISCHES BELÜFTUNGSGERÄT (MECHANISCHE ABZUGSHAUBE).

EIN LÄNGERER UND INTENSIVER GEBRAUCH DES GERÄTS KANN EINE ZUSÄTZLICHE LÜFTUNG ERFORDERLICH MACHEN, BEISPIELSWEISE DAS ÖFFNEN EINES FENSTERS ODER EINE STÄRKERE LÜFTUNG, ZUM BEISPIEL UM DIE LEISTUNG DER EVENTUELLEN MECHANISCHEN LÜFTUNG ZU VERSTÄRKEN.

BEVOR ZUM ERSTEN MAL LEBENSMITTEL GEGART WERDEN, LASSEN SIE DEN OFEN BEI MAXIMALEM DURCHSATZ FÜR MINDESTENS 30 MINUTEN UND DEN GRILL FÜR MINDESTENS 15-20 MINUTEN EINGESCHALTET.

BEDIENFELD

Die folgenden Symbole zeigen den Brenner an, der dem Bedienknopf entspricht. ANMERKUNG: Verschiedene Modelle können unterschiedliche Bedienknöpfe und Symbole haben.

DIESES SYMBOL BEFINDET SICH IN DER NÄHE DES BEDIENKNOPFES DES HERDBRENNERS

DIESES SYMBOL BEFINDET SICH IN DER NÄHE DES BEDIENKNOPFES DES GRILLBRENNERS

Die folgenden Symbole zeigen die Einstellung des Brenners an, der der Position des Bedienknopfs entspricht. ANMERKUNG: Verschiedene Modelle können unterschiedliche Bedienknöpfe und Symbole haben.

GAS GESCHLOSSEN

GROSSE FLAMME

KLEINE FLAMME

1 - 2 - 3 - 4 - 5 - 6

TEMPERATUREN HERD

GRILL

WEITERE SYMBOLE

TASTE FÜR DIE ELEKTRONISCHE ZÜNDUNG

DIESES SYMBOL IST GUT SICHTBAR BEI ALLEN MODELLEN MIT ELEKTRONISCHER ZÜNDUNG IN DER NÄHE DES OFEN-KNOPFES ANGEBRACHT, DIE DURCH DAS DRÜCKEN DES KNOPFES BIS ZUM ANSCHLAG BETÄTIGT WIRD.

LICHTSCHALTER

SCHALTER FÜR DEN BRATSPIESS

SCHALTER DER DREHPLATTE

BRENNER

Nachfolgend die Eigenschaften der Brenner in Bezug auf die unterschiedlichen Modelle:

VERSCHLISCHT DIE FLAMME DES BRENNERS ZUFÄLLIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZÜNDEN.

- ELEKTRONISCHES EINSCHALTEN DES OFENS (ENTSPRECHEND DES MODELLS)

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig drücken Sie den Knopf für die elektronische Zündung (bei diesen Modellen mit dem ★-Symbol auf der Tür, der Zündknopf ist nicht zu sehen und wir durch das nach unten Drücken des Knopfes betätigt). Nach dem Erzeugen der Flamme, halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZ, NDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLÄGE:

• ZÜNDEN SIE VÖN HAND
• KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÄR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLES EINSCHALTEN DES OFENS

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gasanzünder. Nach dem Erzeugen des Flamme, halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET ÜBER PRÜFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÄR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DES FLAMME DES OFENS MIT DEM THERMOSTAT

POSITIONEN 1 2	3 4 5 6
TEMPERATUR 130° C 160°		C 180°	C 200° C	220° C	240° C

Die Flamme des Brenners des Ofens bleibt, nachdem sie entzündet ist, auf allen Positionen des Knopfes bei maximalem Durchsatz und reduziert sich automatisch auf den Mindestdurchsatz, wenn die eingestellte Ofentemperatur erreicht ist.

GRILL

DAS EINSCHALTEN DES BRENNERS DARF NUR BEI KOMPLETT GEÖFFNETER TÜR ERFOLGEN.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, LASSEN SIE DEN KNOPF LOS UND WIEDERHOLEN SIE DEN VORGANG NACH MINDESTENS 10 SEKUNDEN.

DIE ZUGÄNGLICHEN TEILE WERDEN BEI DER NUTZUNG DES GRILLS HEISS, HALTEN SIE DIE KINDER FERN.

WÄHREND DES BETRIEBS MUSS DIE TÜR IMMER GEÖFFNET SEIN UND DER HITZESCHUTZ KOMPLETT HERAUSGEZOGEN SEIN (ABB. 6 - S. 130)

NUTZEN SIE DEN GRILL NIE LÄNGER ALS 25 MINUTEN. DER GRILL DARF NICHT ALS OFEN BENUTZT WERDEN.

VERSCHLISCHT DIE FLAMME DES BRENNERS ZUFÄLLIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZÜNDEN.

- ELEKTRONISCHES EINSCHALTEN DES GRILLS (ENTSPRECHEND DES MODELLS)

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen Sie ihn auf die GRILL-Position oder auf die Position „Große Flamme“. Gleichzeitig drücken Sie den Knopf für die elektronische Zündung (bei diesen Modellen mit dem ★ Symbol auf der Tür, der Zündknopf ist nicht zu sehen und wir durch das nach unten Drücken des Knopfes betätigt). Nach dem Erzeugen des Flamme, halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZ, NDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLÄGE:

• ZÜNDEN SIE VÖN HAND
• KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÄR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLES EINSCHALTEN DES GRILLS

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen Sie ihn auf die GRILL-Position oder auf die Position „Große Flamme“. Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gasanzünder. Nach dem Erzeugen des Flamme, halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET ÜBER PRÜFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÄR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DER FLAMME DES GRILLS

Für die Modelle VN555 und VN565:

um die Flamme einzustellen, drehen Sie den Bedienknopf auf die gewünschte Position.

Für alle weiteren Modelle:

der Grill darf nur mit de, Nennwärmedurchsatz genutzt werden.

SICHTKONTROLLE DER FLAMME

Entsprechend des verwendeten Gases, kann die Flamme folgendermaßen aussehen:

Propan (G31): innere Spitze der Flamme blau und mit scharfer Kontur

Butan (G30): Flamme mit undefinierten gelben spitzen Enden beim Zünden des Brenners, die sich nach, wenn der Brenner sich erhitzt, intensivieren.

BRATSPIESS

Zünden Sie den Brenner des Ofens wie im Kapitel OFEN angegeben. Positionieren den Bedienknopf auf der gewünschten Position. Setzen Sie den Fettfänger mit dem montierten Bratspieß wie in ABB. 7 - S. 130 angeben ein. Drücken Sie den entsprechenden Schalter, um den Motor des Bratspießes in Betrieb zu setzen.

DREHPLATTE

DER DREHTELLER DARF NUR MIT DEM GRILL BENUTZT WERDEN.

Zünden Sie den Brenner des Grills wie im Kapitel GRILL angegeben. Setzen Sie den Fettfänger wie in ABB. 8 - S. 131 angegeben ein. Drücken Sie den entsprechenden Schalter, um den Motor der Drehplatte in Betrieb zu setzen.

GASFLASCHE

DIE VERWENDUNG EINES ANDEREN GASES UND/ODER MIT EINEM ANDEREN DRUCK ALS VON SMEV VORGESCHRIEBEN, KANN ZU ABNORMEN FUNKTIONSBEDINGUNGEN DES GERÄTS FÜHREN, DAHER ÜBERNIMMT DIE SMEV KEINERLEI VERANTWORTUNG FÜR DEN UNSACHGEMÄSSEN GEBRAUCH DES GERÄTS.

Die verwendbaren Gasflaschen sind die handelsüblichen Flaschen des Landes, in dem das Gerät verwendet wird. Das zu verwendende Gas wird eindeutig außen auf der Verpackung und auf dem unlöschbaren Klebeetikett auf der Rückseite des Geräts angegeben. Beachten Sie auf jeden Fall folgenden Hinweise: Die Gasflaschen müssen in einem geeigneten Raum in aufrechter Position gelagert werden, müssen mit einem Druckminderer versehen sein und der Zugang dazu darf nicht versperrt sein. Der Austausch der Flaschen muss ohne Behinderung und mit Leichtigkeit gehen.

ACHTUNG!: Beim Wechseln der Gasflasche sind folgende Sicherheitsmaßnahmen zu treffen:

a) schließen Sie die Hähne des Geräts;
b) vergewissern Sie sich, dass sich in der Nähe keine offene Flamme oder Feuer befindet;
c) schließen Sie das Ventil der auszutauschenden Gasflasche;
d) lösen Sie den Druckminderer von der leeren Flasche, entnehmen Sie diese aus dem entsprechenden Raum. Gehen Sie beim Austausch in umgekehrter Reihenfolge vor. Überprüfen Sie mögliche Gasaustritte mit einer nicht korrosiven Flüssigkeit. Verwenden Sie keine Wasser-Seifenlösung.

KEINE OFFENEN FLAMMEN VERWENDEN

e) zünden Sie die Brenner und überprüfen Sie ihren korrekten Betrieb. Bei Problemen wenden Sie sich an einen autorisierten Techniker.

SCHLIESSEN SIE NACH DEM GEBRAUCH DIE GASZUFUHR AN DER GASFLASCHE.

ENTWEICHEN VON GAS

Wir empfehlen die Verwendung eines elektronischen Gasmelders.

Wird Gasgeruch wahrgenommen:

a) Öffnen Sie die Fenster und schicken Sie sofort alle Personen aus dem Camper, Wohnwagen, etc..
b) Berühren Sie keine Elektroschalter, zünden Sie keine Streichhölzer an oder machen Sie irgend etwas anderes, das das Gas entzünden könnte.
c) Löschen Sie jede offene Flamme.
d) Schließen Sie das Ventil der Gasflasche oder des Gastanks und öffnen Sie das Ventil nicht, bis dass die Leckage festgestellt und beseitigt wurde.
e) Kontaktieren Sie einen autorisierten Techniker.

SCHALTEN SIE DAS GERÄT VOR DEM BEGINN DER REINIGUNG AUS UND WARTEN SIE, BIS DASS ES SICH ABGEKÜHLT HAT.

KOMMEN DIE WARMEN OBERFLÄCHEN MIT KALTEM WASSER ODER EINEM NASSEN SCHWAMM IN BERÜHRUNG, KÖNNEN SIE BESCHÄDIGT WERDEN. VERWENDEN SIE KEINE SCHARFEN REINIGUNGSMITTEL ODER SCHEUERMITTEL AUF BASIS VON CHLOR, KEINEN KRATZER ODER STAHLWOLLE. GEBEN SIE KEINE SAUREN ODER ALKALISCHEN SUBSTANZEN (ESSIG, SALZ, ZITRONENSAFT, ETC.) AUF DIE OBERFLÄCHEN DES GERTÄTS. ROSTFREIE STAHLFLÄCHEN UND LACKIERTE TEILE: MIT WASSER UND SEIFE ODER NEUTRALREINIGER REINIGEN, ABSPÜLEN UND TROCKNEN. SAUBERE SCHWÄMME UND TÜCHER VERWENDEN.

BENUTZEN SIE FÜR DIE REINIGUNG KEINE RAUEN, SCHEUERNDEN MATERIALIEN ODER METALLSCHABER ZUM SÄUBERN DER GLASTÜREN DES OFENS, DA SIE DIE OBERFLÄCHEN VERKRATZEN UND DAS GLAS ZERSTÖRNEN KÖNNEN.

VERWENDEN SIE ZUR REINIGUNG DES GERÄTS KEINE DAMPFREINIGER.

DÜSEN

EVENTUELLE ARBEITEN MÜSSEN VON AUTORISIERTEM PERSONAL VORGENOMMEN WERDEN. NACH DIESER WARTUNG LEHNT DER HERSTELLER JEDE VERANTWORTUNG AB, DIE IM ZUSAMMENHANG MIT DER WARTUNG SELBST STEHT.

Die Entfernung und die Befestigung der Düsen muss unter Blockierung (mit Hilfe eines Werkzeugs) des Düseneinsatzes erfolgen (ABB. 9 - S. 131).

BRENNER ∅ DÜSE (mm)	NR. GESTEMPELT
OFEN 0,53 53
GRILL 0,62	62

SIMBOLOGÍA

PELIGROS Y SÍMBOLOS DE SEGURIDAD

AANSLUITEN OP GAS 64

ELEKTRISCHE AANSLUITING 65

BEVESTIGING 65

GEBRUIK 66

WAARSCHUWINGEN 66

BEDIENINGSSCHERM 66

BRANDERS: 67 OVEN: 68

ELEKTRONISCHE OVENBEDIENING (AFHANKELIJK VAN HET MODEL) 68

HANDMATIGE OVENBEDIENING 68

DE OVENVLAM REGELEN MET DE THERMOSTAAT 68

GRILL: 69

ELEKTRONISCHE GRILLBEDIENING (AFHANKELIJK VAN HET MODEL) 69

HANDMATIGE GRILLBEDIENING 69 DE GRILLVLAM REGELEN 69

DE VLAM OP ZICH CONTROLEREN 69

DRAAISPIT 70

DRAAISCHAAL 70

GASFLES 70

ONDERHOUD 71

REINIGEN 71

SPROEIERS 71

AFBEELDINGEN EN TECHNISCHE TEKENINGEN 122-131

WAARSCHUWINGEN

OPGELET: DEZE WAARSCHUWING STAAT OP HET APPARAAT. DIT APPARAAT MOET VOLGENS DE GELDENDE VOORSCHRIFTEN WORDEN GEINSTALLEERD EN MAG ALLEEN IN EEN GEVENTILEERDE RUIMTE WERKEN. LEES DE VOORSCHRIFTEN VOORDAT U HET APPARAAT INSTALLEERT EN IN GEBRUIK NEEMT. HET APPARAAT DIENT DOOR EEN GESPECIALISEERDE MONTEUR TE WORDEN GEINSTALLEERD.

DIT APPARAAT MAG ALLEEN WORDEN GEBRUIKT OM GERECHTEN TE BEREIDEN. ELK ANDER GEBRUIK IS VERKEERD EN KAN DUS GEVAARLIJK ZIJN. DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR SCHADE AAN VOORWERPEN OF VERWONDING AAN PERSONEN DIE WORDT VEROORZAAKT DOOR EEN VERKEERDE INSTALLATIE EN ONEIGENLIJK, VERKEERD OF ONVERANTWOORD GEBRUIK VAN HET APPARAAT.

CONTROLEER VOORDAT U HET APPARAAT INSTALLEERT OF HET APPARAAT GOED IS AFGESTELD VOOR DE CONDITIES VAN DE GASTOEVOER (GASTYPE EN-DRUK).

DE AFSTELLINGEN VOOR DIT APPARAAT STAAN OP HET ETIKET (OF OP HET SERIEPLAATJE).

DIT APPARAAT IS NIET AANGESLOTEN OP EEN APPARAAT VOOR DE AFVOER VAN VERBRANDINGSPRODUCTEN. DIT MOET WORDEN GEINSTALLEERD EN AANGESLOTEN VOLGENS ALLE GELDENDE INSTALLATIEVOORSCHRIFTEN. ER DIENT BIJZONDERE AANDACHT TE WORDEN BESTEED AAN DE TOEPASBARE VOORSCHRIFTEN INZAKE VENTILATIE VAN DE RUIMTE.

INBOUWOPENINGEN

HET APPARAAT MOET VER UIT DE BUURT VAN ONTVLAMBARE MATERIALEN WORDEN GEHOUDEN.

ELEKTRISCHE AANSLUITING

- DE GRILLVLAM REGELEN

SLUIT NA GEBRUIK DE GASKRAAN OP DE GASFLES.

GASLEKKEN

OM BRÄNNARENS ELDSLÅGA SKULLE SLOCKNA SKA DU STÄNGA AV GASKRANEN OCH VÄNTA EN MINUT INNAN DU SÄTTER PÅ GASEN IGEN.

- ELEKTRONISK PÅSÄTTNING AV UGNEN (ENLIGT MODELL)

OM APPARATEN INTE FUNGERAR ALLS, SKA DU STÄNGA GASKRANEN OCH VÄNDA DIG TILL DIN ÄTERFÖRSÄLJARE.

- MANUELL PÅSÄTTNING AV UGNEN

ANVÄND ALDRIG GRILLEN I MER ÄN 25 MINUTER. GRILLEN FÅR INTE ANVÄNDAS SOM UGN.

OM BRÄNNARENS LÄGA STÄNGS AV OAVSIKTLIGT, SKA DU STÄNGA GASMANÖVERRATTEN OCH VÄNTA EN MINUT INNAN DU SÄTTER PÅ DEN IGEN.

- ELEKTRONISK PÅSÄTTNING AV GRILLEN (ENLIGT MODELL)

STÄNG AV GASTILLFÖRSELN FRÅN BEHÅLLAREN EFTER ANVÄNDNING.

GASLÄCKOR

TILKOBLING AV GASS 104

ELEKTRISK TILKOBLING 105

FIKSERING 105

BRUK 106

FORHOLDSREGLER 106

KONTROLLPANEL

FLAMMER:

OVN:

ELEKTRONISK TENNING AV STEKEOVNEN (AVHENGIG AV MODELLEN) 108

PRIKLJUČITEV ELEKTRIKE

NAMESTITEV 115

115

UPORABA 116

VARNOSTNI UKREPI

NADZORNA PLOŠCA

GORILNIKI:

PEČICA:

ELEKTRONSKO PRIŽIGANJE PEČICE (ODVISNO OD MODELA)

ROCNO PRIŽIGANJE PECICE

URAVNAVANJE PLAMENA V PEČICI S POMOČJO TERMOSTATA

ŽAR:

ELEKTRONSKO PRIŽIGANJE ŽARA (ODVISNO OD MODELA)

ROCNO PRIŽIGANJE ŽARA

URAVNAVANJE PLAMENA V ŽARU

VIZUALNI NADZOR PLAMENA

RAŽENJ

VRTLJIVA PLOŠČA

PLINSKA JEKLENKA

116

116

117

118

118

118

118

119

119

119

119

119

120

120

120

VZDRŽEVANJE

121

ČIŠČENJE

VBRIZGALNIKI

121

121

SLIKE IN TEHNIČNI NAČRTI

122-131

VARNOSTNI UKREPI

POZOR: TO OBVESTILO SE NAHAJA NA NAPRAVI. NAPRAVO JE POTREBNO PRIKLJUČITI V SKLADU Z VELJAVNIMI PREDPISI IN UPORABLJATI ZGOLJ V DOBRO ZRAČENEM PROSTORU. PRED PRIKLJUČITVIJO IN PRVO UPORABO NAPRAVE PREBERITE NAVODILA. NAPRAVO MORAJO PRIKLJUČITI POSEBEJ USPOSOBLJENI DELAVCI.

APARAT LAHKO UPORABLJATE SAMO ZA PRIPRAVO JEDI. KAKRŠNA KOLI DRUGAČNA UPORABA SE SMATRA ZA NEPRAVILNO IN ZATO NEVARNO. PROIZVAJALEC NI ODGOVOREN ZA MATERIALNO IN OSEBNO ŠKODO, KI NASTANE ZARADI NEPRAVILNE PRIKLJUČITVE ALI ZARADI NEPRIMERNE, NEPRAVILNE ALI NEODGOVORNE UPORABE APARATA.

PRED PRIKLJUČITVIJO PREVERITE KOMPATIBILNOST LOKALNE NAPELJAVE (VRSTA IN PRITISK PLINA) Z NASTAVITVIJO APARATA.

ZNAČILNOSTI NASTAVITVE APARATA SO NAVEDENE NA NALEPKI (ALI NA PLOŠČICI S PODATKI).

TA APARAT NI POVEŽAN Z NAPRAVO ZA IZLOČANJE OSTANKOV IZGOREVANJA. LE TA MORA BITI NAMEŠCENA IN PRIKLJUČENA V SKLADU Z ZAKONSKIMI PRAVILI. POSEBNO POZORNOST JE POTREBNO NAMENITI MOŽNOSTIM PREZRAČEVANJA KATERE BOSTE UPORABILI.

VGRADNA PEČICA

V BLIŽINI APARATA NE SME BITI GORLJIVIH MATERIALOV.

Pečica spada v RAZRED 3: NAPRAVA ZA VGRADNJO V KUHINJO ALI V DELOVNI OBRAT.

NAJMANJŠE DOVOLJENE RAZDALJE OD STEN

PRIKLJUČITEV ELEKTRIKE

To poglavje pride v poštev samo za tiste modele, ki imajo na identifikacijski nalepki, pritrjeni na aparat, napis 12 V---.

TO NAPRAVO LAHKO PRIKLJUČITE SAMO NA GENERATOR Z MOČJO 12 V--- ELEKTRIČNI TOK MORA BITI ZAŠCITEN Z VAROVALKO, KI NI VEČJA OD 3-eh amperov.

PAZITE NA PRAVILNO POLARNOST PRI POVEZAVI! TO!

NIKAKOR NE PRIKLJUČITE APARATA NA MREŽNO NAPETOSTTE (230 V\~), SAJ BI TO POVZROČILO GOTOVO UNIČENJE NEKATERIH DELOV, KOT TUDI NEVÁRNOST ZA UPORABNIKA.
