KÄYTTÖOHJE FO300L Smev

Turvallisuussymbolit varoittavat mahdollisista henkilövaaroista. Noudata kaikkia symbolien jälkeen annettuja viestejä: SISÄLLYSLUETTELO ASENNUS 83

KIINNITYS 85 KÄYTTÖ 86 VAROTOIMIA 86 OHJAUSPANEELI 86 POLTTIMET: 87 UUNI: 88

SUOMI PIDÄ LAITE ETÄÄLLÄ SYTTYVISTÄ MATERIAALEISTA. UPOTUSAUKKO Tämä uuni kuuluu LUOKKAAN 3: LIESI- TAI TYÖTASOON UPOTETTAVA LAITE. UPOTUSAUKON MITAT Tee reikä kaapistoon KUVASSA 2 - SIVU 123 osoitettuun tapaan, mallin mukaan. Kaapiston vaakasuoran työtason ja kaapiston pystysivun tulee olla suorassa kulmassa keskenään. Kaapiston upotusaukon tulee olla täysin suorakulmainen. Jos kaapistossa on ilmanvaihtoaukot, varo ettei niihin pääse palavia materiaaleja.

FO290TD - FO290TS FO300 - FO300L FO390TD - FO390TS FO211FGT FO291TD - FO291TS - FO311 FO391TD - FO391TS VN555 - VN565 ASENNUS- JA LIITÄNTÄTÖIDEN AIKANA LAITTEEN PÄÄKAASULETKUA EI SAA VÄÄNTÄÄ, VETÄÄ TAI KUORMITTAA MILLÄÄN TAVOIN. Kaasuputket tulee liittää laitteeseen metalliputkea ja liittimiä käyttämällä. Letkua voidaan käyttää, mutta se on asennettava siten, että:

SUOMI Tämä laite voi toimia seuraavilla kaasuilla ja syöttöpaineilla. Laitteen säätöluokka (tai luokat) lukee selkeästi pakkauksessa ja taakse kiinnitetyssä arvokilvessä. KAASULIITÄNTÄ TARKISTA NÄMÄ TIEDOT ENNEN LAITTEEN LIITTÄMISTÄ KAASUPULLOON. KAASUPULLON JA LAITTEEN VÄLISSÄ KÄYTETTÄVIEN PAINEENALENTIMIEN TULEE OLLA ALLA OLEVASSA TAULUKOSSA ANNETTUJEN LUOKKIEN MUKAISIA. 1 Kiinnitä hormin kiinnityskohta (K) kahden varustuksiin kuuluvan ruuvin avulla KUVASSA 3 - SIVU 126 osoitetulla tavalla ja liitä sitten putki ja hormi. 2 Piippuhatulla varustettu hormi on asennettava pystysuoraan korkeintaan 15° kallistuskulmalla. Tee ∅ 60mm aukko ajoneuvon kattoon lähelle uunia. Tarpeen vaatiessa kiinnitä uunin seinään 1mm:n paksuinen metallilevy siten, ettei piippuhattu pääse vioittumaan kiinnityksen aikana ja että siitä tulee tiivis. 3 Aseta hormi ja kiinnitä se mutterilla ajoneuvon sisälle. Jotta piippuhatun tiiviys voidaan taata, kiristä hormin kiristysmutteria muutaman uunin käyttötunnin jälkeen. 4 Liitä poistoputki KUVASSA 4 - SIVU 127 osoitettuun tapaan. Työnnä putki hormiin sen rajaliikkeeseen asti ja kiinnitä se kierteittävällä ruuvilla. 5 Kiinnitä poistoputki (∅ 55mm) ja suojaputki (∅ 65mm) kiinnikkeiden avulla seiniin niiden koko pituudeltaan.ASENNUSKÄYTTÖ HUOLTO a) se voidaan tarkastaan aina b) se ei koske osiin, jotka kuumenevat käytön aikana (kuten polttimien alaosa); c) se on suojattu kuormituksia vastaan (vääntö, veto, puristus) d) se ei koske kaapiston liikkuviin osaan (esim. laatikko); e) sen pituus on korkeintaan 1,5 m; f) se vaihdetaan uuteen ennen erääntymispäivää; Kun olet suorittanut liitännän, tarkista kaasupiirin tiiviys kaatamalla ei-korrosoivaa nestettä mahdollisten vuotojen paikantamiseksi. Älä käytä saippuavettä. ÄLÄ KÄYTÄ AVOTULTA.

:n punamustaa kaksinkertaista kaapelia. Liitä kaapeli laitteen takaosassa olevaan liitinalustaan, jossa on kaksi napaa + ja - . Punainen on plus-napa ja musta miinus-napa. Tämä luku koskee ainoastaan malleja, joiden kylkeen kiinnitetyssä etiketissä lukee 12 V .ASENNUS KÄYTTÖ HUOLTO

SUOMI Sytytä liekki painamalla ohjauspainiketta pohjaan ja käännä se asennosta 1 asentoon 6. Sytytä samanaikaisesti poltin tulitikulla tai kaasunsytyttimellä. Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, kunnes liekki jää palamaan.

- UUNIN MANUAALINEN SYTYTYS

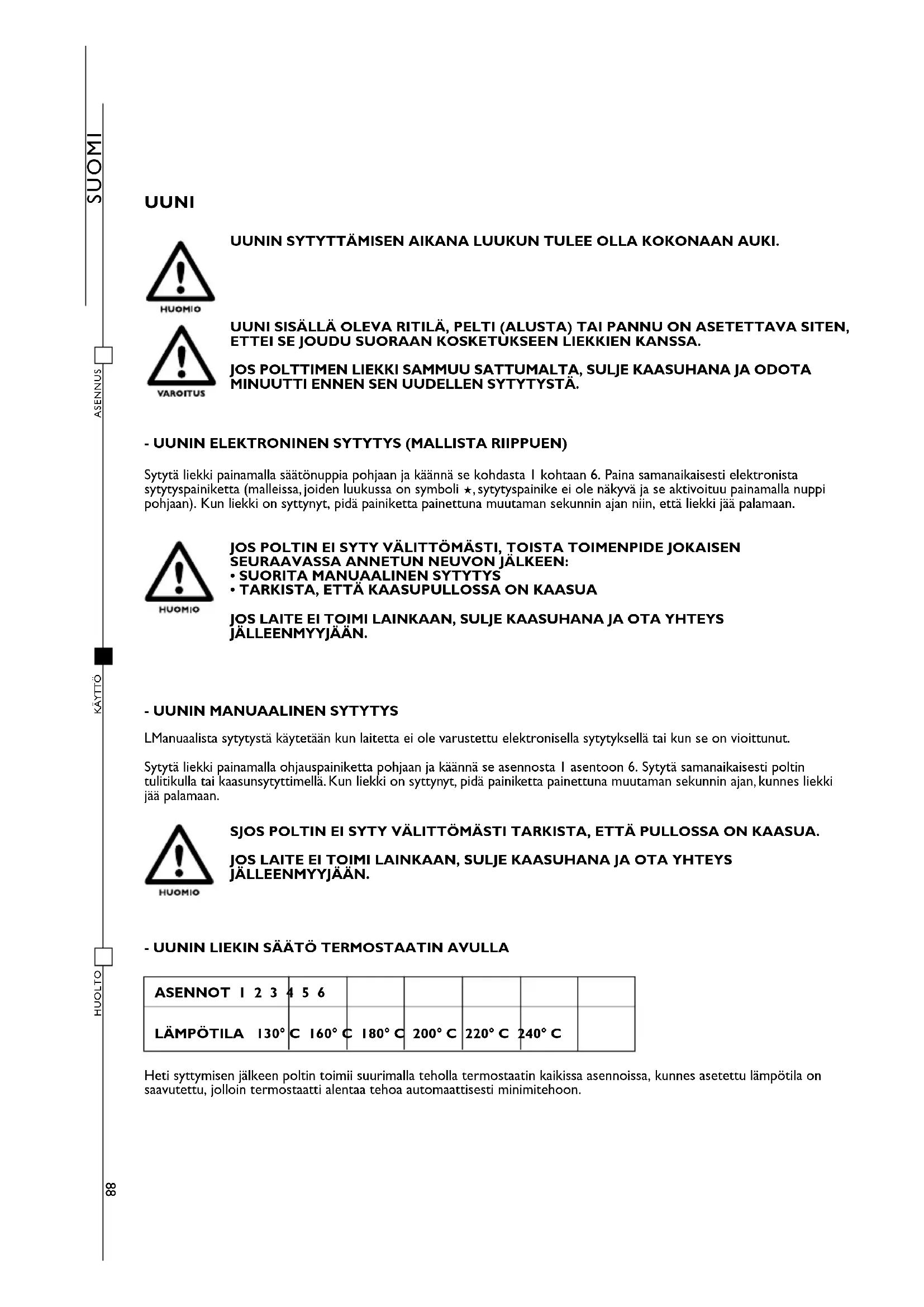

UUNI UUNIN SYTYTTÄMISEN AIKANA LUUKUN TULEE OLLA KOKONAAN AUKI. UUNI SISÄLLÄ OLEVA RITILÄ, PELTI (ALUSTA) TAI PANNU ON ASETETTAVA SITEN, ETTEI SE JOUDU SUORAAN KOSKETUKSEEN LIEKKIEN KANSSA. JOS POLTTIMEN LIEKKI SAMMUU SATTUMALTA, SULJE KAASUHANA JA ODOTA MINUUTTI ENNEN SEN UUDELLEN SYTYTYSTÄ. - UUNIN ELEKTRONINEN SYTYTYS (MALLISTA RIIPPUEN) Sytytä liekki painamalla säätönuppia pohjaan ja käännä se kohdasta 1 kohtaan 6. Paina samanaikaisesti elektronista sytytyspainiketta (malleissa, joiden luukussa on symboli ★, sytytyspainike ei ole näkyvä ja se aktivoituu painamalla nuppi pohjaan). Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan niin, että liekki jää palamaan. SJOS POLTIN EI SYTY VÄLITTÖMÄSTI TARKISTA, ETTÄ PULLOSSA ON KAASUA. JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN. JOS POLTIN EI SYTY VÄLITTÖMÄSTI, TOISTA TOIMENPIDE JOKAISEN SEURAAVASSA ANNETUN NEUVON JÄLKEEN:

• suorita manuaalinen sYtYtYs

• tarKista, ettÄ Kaasupullossa on Kaasua JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN. LManuaalista sytytystä käytetään kun laitetta ei ole varustettu elektronisella sytytyksellä tai kun se on vioittunut.

- UUNIN LIEKIN SÄÄTÖ TERMOSTAATIN AVULLA

Heti syttymisen jälkeen poltin toimii suurimalla teholla termostaatin kaikissa asennoissa, kunnes asetettu lämpötila on saavutettu, jolloin termostaatti alentaa tehoa automaattisesti minimitehoon. ASENNOT 1 2 3 4 5 6 LÄMPÖTILA 130° C 160° C 180° C 200° C 220° C 240° CASENNUSKÄYTTÖ HUOLTO

SUOMI Saadaksesi liekin syttymään, paina ohjauspainiketta pohjaan asti ja käännä se GRILL –asentoon tai suuren liekin kohdalle. Paina samanaikaisesti sytytyspainiketta (niissä malleissa, joiden luukussa on ★-symboli, sytytyspainike ei ole näkyvä ja se käynnistyy samalla kun painiketta painetaan pohjaan asti). Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, jotta liekki jää palamaan. GRILLI - GRILLIN ELEKTRONINEN SYTYTYS (MALLISTA RIIPPUEN) POLTTIMEN SAA SYTYTTÄÄ VAIN JOS LUUKKU ON TÄYSIN AUKI. JOS POLTIN EI SYTY VÄLITTÖMÄSTI, VAPAUTA PAINIKE JA TOISTA TOIMENPIDE KORKEINTAAN 10 SEKUNNIN KULUTTUA. GRILLIN KÄYTÖN AIKANA ULOTTUVILLA OLEVAT OSAT SAATTAVAT OLLA ERITTÄIN KUUMIA. PIDÄ LAPSET LOITOLLA. GRILLIN TOIMINNAN AIKANA LUUKUN TULEE OLLA KOKONAAN AUKI JA LÄMPÖSUOJAN VEDETTYNÄ TÄYSIN ESIIN. (KUVA 6 – SIVU130). ÄLÄ KOSKAAN KÄYTÄ GRILLIÄ YLI 25 MINUUTTIA. GRILLIÄ EI SAA KÄYTTÄÄ UUNIN TAPAAN. JOS POLTTIMEN LIEKKI SAMMUU SATTUMALTA, SULJE KAASUHANA JA ODOTA MINUUTTI ENNEN SEN UUDELLEN SYTYTYSTÄ. JOS POLTIN EI SYTY VÄLITTÖMÄSTI, TOISTA TOIMENPIDE JOKAISEN SEURAAVASSA ANNETUN NEUVON JÄLKEEN:

• suorita manuaalinen sYtYtYs

• tarKista, ettÄ Kaasupullossa on Kaasua JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN. Saadaksesi liekin syttymään, paina ohjauspainiketta pohjaan asti ja käännä se GRILL –asentoon tai suuren liekin kohdalle. Sytytä poltin samanaikaisesti tulitikulla tai kaasunsytyttimellä. Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, jotta liekki jää palamaan. JOS POLTIN EI SYTY VÄLITTÖMÄSTI TARKISTA ETTÄ PULLOSSA ON KAASUA. JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTA YHTEYS JÄLLEENMYYJÄÄN.

- GRILLIN MANUAALINEN SYTYTYS

Manuaalista sytytystä käytetään kun laitetta ei ole varustettu elektronisella sytytyksellä tai kun se on vioittunut.

- GRILLIN LIEKIN SÄÄTÖ

Malleissa VN555 ja VN565: säädä liekki kääntämällä säädin haluamallesi kohdalle. Muissa malleissa: grilliä saa käyttää vain termisellä nimellisteholla.

LIEKIN SILMÄMÄÄRÄINEN TARKASTUS

Käytetystä kaasutyypistä riippuen liekin tulee olla seuraavanlainen: Propaani (G31): liekin sisäsäde on sininen ja liekki on tarkkarajainen. Butaani (G30): sytytettäessä poltin liekissä on hieman keltaiset päät, jotka voimistuvat polttimen kuumentuessa.ASENNUS KÄYTTÖ HUOLTO

SUOMI Sytytä uunin poltin luvussa UUNI annettuja ohjeita noudattamalla. Aseta ohjauskytkin halutulle kohdalle. Aseta uuninpelti asennetun paistivartaan kera KUVASSA 7 - SIVU 130 osoitettuun tapaan. Paina tarkoitusta varten olevaa painiketta käynnistääksesi paistinvartaan moottorin. PAISTINVARRAS KAASUPULLO Käytettävät kaasupullot ovat laitteen käyttömaassa yleisesti käytettyjä. Käytettävä kaasu lukee selkeästi pakkauksessa tai laitteen taakse kiinnitetyssä arvokilvessä. Noudata joka tapauksessa seuraavia ohjeita: kaasupullot tulee asettaa niille tarkoitettuun tilaan pystyasentoon. Niissä tulee olla venttiili ja paineenalennin ja niihin tulee päästä esteettömästi käsiksi. Pullojen vaihdon tulee tapahtua esteettömästi ja helposti. VAROITUS! Käytä seuraavia varotoimia vaihtaessasi kaasupulloa: a) Sulje laitteen hanat; b) Varmista, ettei lähellä ole liekkejä tai avotulta. c) Sulje vaihdettavan kaasupullon venttiili. d) Ruuvaa auki tyhjän kaasupullon paineenalennin ja poista pullo tilasta. Suorita vaihto vastakkaisessa järjestyksessä. Tarkista saippuavedellä, ettei kaasua vuoda. ÄLÄ KÄYTÄ AVOTULTA; e) Sytytä polttimet ja tarkista, että ne toimivat asianmukaisesti. Ota tarvittaessa yhteys valtuutettuun teknikkoon. SULJE PULLON KAASU KÄYTÖN JÄLKEEN. KAASUVUODOT Suosittelemme käyttämään tyyppihyväksyttyä elektronista kaasunilmaisinta. Jos huomaat kaasunhajua: a) Avaa ikkunat ja käske ihmisiä poistumaan välittömästi matkailuautosta, -vaunusta tms. b) Älä koske sähkökatkaisimiin, sytytä tulitikkua tai tee mitään, minkä seurauksena kaasu saattaisi syttyä tuleen. c) Sammuta kaikki avotulet. d) Sulje kaasupullon venttiili tai kaasusäiliö, äläkä avaa venttiiliä ennen kaasuvuodon löytymistä ja korjausta. e) Ota yhteys valtuutettuun teknikkoon. SMEVIN OHJEISTA POIKKEAVAN KAASUN JA/TAI PAINEEN KÄYTTÖ SAATTAA AIHEUTTAA LAITTEEN TOIMINTAHÄIRIÖITÄ. SMEV VAPAUTUU KAIKESTA VASTUUSTA, JOS LAITETTA KÄYTETÄÄN VIRHEELLISESTI. Tænd for grillens brænder, som beskrevet i kapitlet GRILL. Sæt dryppefadet ind sammen med den drejende plade, som vist på FIG. 8 - SIDE 131. Tryk på den tilsvarende afbryder for at starte motoren for den drejende plade.
