MANUALE UTENTE FO300L Smev
ATTENZIONI E SIMBOLI DI SICUREZZA
Simboli di sicurezza che allertano sui potenziali rischi della sicurezza personale.
Ubbidire a tutti i messaggi di sicurezza seguito quosti symboli:
ATTENZIONE
ATTENZIONE
Pericolo di lesione o morte.
IMPORTANTE
IMPORTANT
Per evitare possibile lesione e/o guasti.

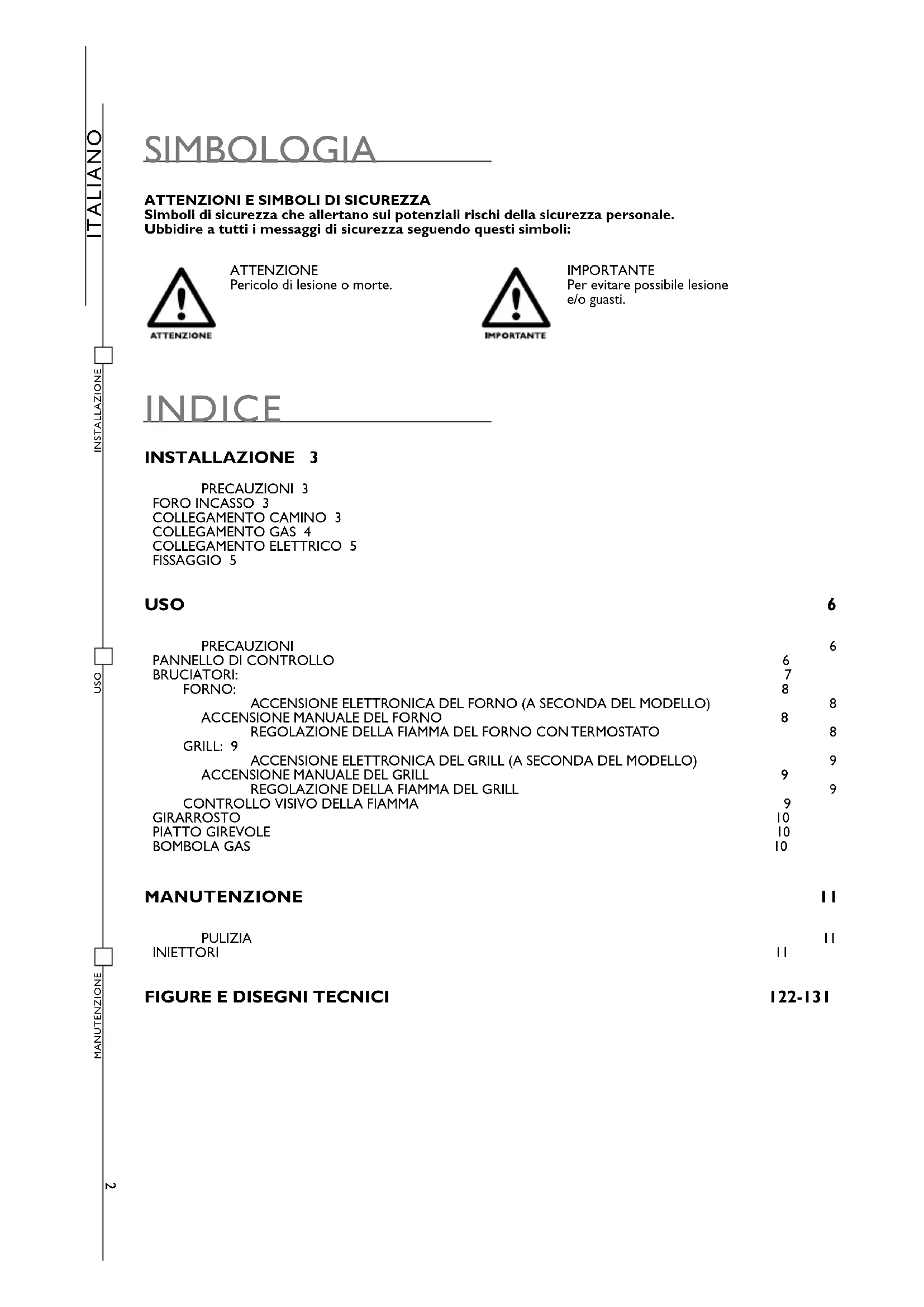

INDICE
INSTALLAZIONE 3
PRECAUZIONI 3
FORO INCASSO 3
REGOLAZIONE DELLA FIAMMA DEL FORNO CON TERMOSTATO
GRILL: 9
ACCENSIONE ELETTRONICA DEL GRILL (A SECONDA DEL MODELLO)
QUESTO APPARECCHIO NON è COLLEGATO AD UN DISPOSITIVO DI EVACUAZIONE DEI PRODOTTI DELLA COMBUSTIONE. ESso DEVE ESSERE INSTALLATO E RACCORDATO CONFORMMENTE ALLE REGOLE DI INSTALLAZIONE IN VIGORE. DEVE ESSERE DEDICATA UN'ATTENZIONE PARTICOLARE ALLE DISPOSIZIONI APPLICABILI IN MATERIALIA DI VENTILAZIONE.
FORO INCASSO
L'APPEARCCHIO DEVE ESSERE TENUTO LONTANO DA MATERIALI INFIAMMABILI.
Questo forno appartiene alla CLASSE 3: APPARECCHIO DA INCASSO IN UNA CUCINA O IN UN PIANO DI LAVORO.
DISTANZE MINIME DA RISPETTARE DALLE PARETI
Rispettare le distanze minime dalle pareti e dal pavimento come indicato in FIG. I - PAG. 122 a seconda del modello.
DIMENSIONI FORO D'INCASSO
Effettuare un foro nel mobile come indicato nella FIG. 2 - PAG. 123 a seconda del modello. Il mobile deve essere propriamente costruito in squadra con il piano di lavoro orizzontale e la facciata del mobile. Il foro di incasso del mobile deve essere propriamente in squadra. Nel caso di aperture per aerazione del mobile evitare che materiali combustibili possano accederate alle stesse.
COLLEGAMENTO CAMINO
I MODELLI FO290TD - FO290TS - FO291TD - FO29ITS - FO390TD - FO390TS FO391TD - FO391TS DEVONO ESSERE COLLEGATI A UN CAMINO A TETTO.
DEVONO ESSERE UTILIZZATI SOLTANTO I TUBE I IL CAMINO INDICATI IN QUESTE ISTRUZIONI E SONO DISPONBILI PRESSO I RIVENDITORI TRUMA O SMEV.
IL CAMINO E IL TUBO DI SCARICO FUMI DEVONO ESSERE TENUTI LONTANO DA MATERIALI CHE NON RESISTONO ALLA TEMPERATUREA DI 120^
I Fissare I'attacco camino (K) con le 2 viti in dotazione come illustrato in FIG. 3 - PAG 126 e proseguire con l'allacciamento del tubo e del camino.
2 Il camino a fatto devese essere montato verticalmente con incinazione massima di 15^ . Fare un foro 60mm sul fatto del mezzo in prossimità del forno. Se necessario introdurre sulla parete del foro una striscia di lamiera di spessore l'imm, in modo che il fatto non si deformi durante il fissaggio e rimanga impermeabile.
3 Introduire il camino e fissarlo con il dato dall'interno del mezzo. Per garantire l'impermeabilita del fatto, stringere nuovamente il dato di fissaggio del camino dopo alcune ore di funzionamento del forno.
4 Collegare il tubo di scarico come individato in FIG. 4 - PAG. 127. Infilare il tubo nel camino fino ad arresto e fissarlo con una vite autofilettante.
5 Fissare bene alle pareti il tubo di scarico ( 55mm) e il tubo di protezione ( 65mm) con le fascette per tutte la loro lunghezza.
COLLEGAMENTO GAS
ATTENZIONE
Questo apparecchio poto funzionare con i gas seguenti e le relative pressioni di alimentazione. La categoria (o le categorie) secondo cui è stato regolato l'apparecchio é individata chiaramente sull'etichetta identificativa incollata sull'apparecchio.
| CATEGORIA E PAESI DI DESTINATIONE | PRESSIONE GAS |
| I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI | 30 mbar Butano (G30)30 mbar Propano (G31) |
| I3+ (28-30/37)BE CH ES FR GB IE IT PT SI | 28-30 mbar Butano (G30)37 mbar Propano (G31) |
| MODELLO | PORTATA TERMICA NOMINALE COMPLESSIVA | VOLUME D'ARIA NECESSARIA ALLA COMBUSTIONE |
| FO200FT - FO200FTFE FO290TD - FO290TS FO300 - FO300L FO390TD - FO390TS | 1,2 KW - 87 gr/h | 2,4 m³/h |
| FO211FGT FO29ITD - FO29ITS - FO311 FO39ITD - FO39ITS VN555 - VN565 | 1,6 KW - 116 gr/h | 3,2 m³/h |
ATTENZIONE
DURANTE LE OPERAZIONI DI INSTALLAZIONE E COLLEGAMENTO, IL TUBO CONDUTTORE DI GAS DELL'APPARECCHIO NON DEVE ESSERE SOGGETTO A TORSIONE, TRAZIONE O ALTRE SOLLECITAZIONI.
Il collegamento della conduttura del gas nell'apparecchio deve essere effettuato mediante tubo metallico rigido e raccordi a tenuta. Si può usare tubo flessibile ma deve essere:
a) Sempre ispezionabile;
b) Protetto da possibili contatti con parti riscaldabili (come la parte sottostante dei bruciatori);
c) Protetto da qualsiasi sollecitazione (torsione, trazione, schiaccimento,...);
d) Protetto dalle parti mobili dell'incasso (es. un cassetto);
e) Di lunghezza massima di 1,5m;
f) Sostituito prima della sua data di scadenza;
Una volta effettuato l'allacciamento verificare la tenuta del circuito gas usingo un fluido non corrosivo per
la ricerca di eventuali perdite. Non usare una soluzione di acqua e sapone. NON UTILIZZARE FIAMME LIBERE.
Questo capitolo riguarda solo quei modelli dove è presente la scritta 12 v---- sull'etichetta identificativa incollata sull'apparecchio.
QUESTO APPARECCHIO DEVE ESSERE COLLEGATO SOLAMENTE AD UN GENERATORE DI 12V... . IL CIRCUito DEVE ESSERE PROTETTO DA UN FUSIBILE NON SUPERiore A 3 Ampere.
OSSERVARE LA CORRETTA POLARITA NELL' ALLACCIAMENTO!
NON COLLEGARE ASSOLUTAMENTE L'APPARECCHIO ALLA TENSIONE DI RETE (230V) CIo PROVOCHEREBBE LA DEFINITIVA DISTRIBUTIONE DEI COMPONENTI ED UN PERICOLO PER L'UTENTE.
Per l'allacciamento dell'apparecchio usare un doppio cavetto rosso e nero da 1,5 mm2 e connetterlo alla morsettiera posta nella parte posteriore dell'apparecchio. Il terminale rosso è il polo positivo ed il terminale nero è il polo negativo.
FISSAGGIO
QUESTO APPARECCHIO DEVE ESSERE FISSATO AL MOBILE TRAMITE DELLE VITI COME DESCritTO IN FIG. 5 - PAG. 128
PRECAUZIONI
QUESTO APPARECCHIO DEVE ESSERE UTILIZZATO SOLAMENTE DA PERSONE ADULTE RESPONSABILI. DURANTE ED IMMIEDIATAMENTE DOPO L'UTILIZZO LE PARTI ACCESSIBILI POSSONO ESSERE CALDE; NON TOCCARLE E TENERE LONTANO I BABBINI. TERMINATA LA COTTURA ASSICURARSI DI RIPORTARE LA/LE MANOPOLA/LE IN POSIZIONE DI CHIUSO. DOPO L'uso CHIUDERE IL RUBINETTO PRINCIPALE DELLA CONDUTTURA DEL GAS.
QUESTO APPARECCHIO NON è DESTINATO ALL'uso DA PARTE DI PERSONE (INCLUSI I BAMBINI) CON RIDOTTE CAPACITÀ PSICHICHE O MOTORIE O CON MANCANZA DI ESPERIENZA E CONOSCENZA, A MENO CHE CI SIA UNA SUPERVISIONE O ISTRUZIONE SULL'uso DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA. I BAMBINI DEVONO ESSERE SORVEGLIATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.
L'UTILIZZO DI UN APPARECCHIO DI COTTURA A GAS PORTA ALLA PRODUZIONE DI CALORE E DI UMIDITA NEL LOCALE IN CUI E INSTALLATO. FARE IN MODO DI GARANTIRE UNA BUONA AERAZIONE DELLA CUCINA: MANTENERE APERTE LE APERTURE DI AERAZIONE NATURALE O INSTALLARE UN DISPOSITIVO DI AERAZIONE MECCANICO (CAPPA DI ASPIRAZIONE MECCANICA).
UN UTILIZZO INTENSO E PROLUNGATO DELL'APPARECCHIO PUO RENDERE NECCESSARIA UN'AERAZIONE SUPPLEMENTARE, PER ESEMPIO L'APERTURA DI UNA FINESTRA O UN'AERAZIONE PIU EFFICACE, PER ESEMPIO AUMENTANDO LA POTENZA DELL'EVENTUALE ASPIRAZIONE MECCANICA.
PRIMA DI CUOCERE ALIMENTI PER LA PRIMA VOLTA LASCIARE ACCESO ALLA MASSIMA PORTATA SIA IL FORNO CHE IL GRILL. IL FORNO PER UN TEMPO DI ALMENO 30 MINUTI E IL GRILL PER UN TEMPO DI 15-20 MINUTI.
PANNELLO DI CONTROLLO
I symboli seguenti indicano il bruciatore che corrisponde alla manopola.
NOTA: Modelli diversi potrebbero averare manopole e symboli diversi.
QUESTO SIMBOLO SI TROVA VICINO ALLA MANOPOLA DEL BRUCIATORE FORNO
QUESTO SIMBOLO SI TROVA VICINO ALLA MANOPOLA DEL BRUCIATORE GRILL
I symboli seguenti indicano la regolazione del bruciatore che corrisponde alla posizione della manopola. NOTE: Modelli diversi potrebbero ave manopole e symboli diversi.
GAS CHIUSO
1-2-3-4-5-6 TEMPERATURE FORNO
GRILL
ALTRISIMBOLI
PULSANTE DI ACCENSIONE ELETTRONICA
QUESTO SIMBOLO E COLLOCATO IN MODO BEN VISIBLE VICINO ALLA MANOPOLA DEL FORNO IN TUTTI QUEI MODELLI CON ACCENSIONE ELETTRONICA AZIONABILE PREMENDO LA MANOPOLA A FONO
INTERRUPTORE LAMPADA
INTERRUPTORE GIRARROSTO
INTERRUPTORE PIATTO GIREVOLE
BRUCIATORI
Di seguito le caractaristiche dei brucitori riferiti ai vari modelli:
| MODELLO PORTATA TERMICA |
| FORNO GRILL
Kw gr/h Kw gr/h |
| FO200FT 1,2 | 87 | |
| FO200FTFE 1,2 | 87 | |
| FO211FGT 1,2 | 87,1,6 116 | |
| FO290TD 1,2 | 87 | |
| FO290TS 1,2 | 87 | |
| FO291TD 1,2 | 87,1,6 116 | |
| FO291TS 1,2 | 87,1,6 116 | |
| FO300 1,2 87 | | |
Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione da 1 a 6. Contemporamente schiacciare il pulsante accensione elettronica (in quei modelli con il simbolo sulla porta, il pulsante di accensione non è visible e viene azionato schiacciando a fondo la manopola). Una volta generata la fiamma, tenere premuta la manopola per quale secondo in modo che la fiamma resti accesa.
SE IL BRUCIATORE NON SI ACCENDE IMMEDIATEAMENTE RIPETERE L'OPERAZIONE DOPO OGNUNO DEI SEGUENTI SUGGERIMENTI:
- PROCEDURE CON L'ACCENSIONE MANUALE
- CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA
SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.
L'accensione manuale viene utilizzata in assenza di accensione elettronica o in caso di guasto della stessa.
Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione da 1 a 6. Contemporamente accendere il bruciatore con un fiammifero o accendigas. Una volta generata la fiamma, tenere premuta la manopola per quale secondo in modo che la fiamma resti accesa.
SE IL BRUCIATORE NON SI ACCENDE IMMEDIATEAMENTE CONTROLLARE CHE CII SIA GAS NELLA BOMBOLA.
SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.
- REGOLAZIONE DELLA FIAMMA DEL FORNO CON TERMOSTATO
| POSIZIONI 1 2 3 | 4 5 6 | | | | | |
| TEMPERATURE 13 | 0° C 160° C 180° C 200° C 220° C 240° C |
La fiamma del bruciatore del forno, appena acceso, resta alla portata massima in tutte le posizioni della manopola e diminuisce automaticamente alla portata minima quando la temperatura impostata del forno viene raggiunta.
GRILL
L'ACCENSIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA SOLO CON LA PORTA COMPLETAMENTE APERTA.
SE IL BRUCIATORE NON SI ACCENDE IMMEDIATEAMENTE RILASCIARE LA MANOPOLA E RIPETERE L'OPERAZIONE DOPO ALMENO 10 SECONDIDI.
LE PARTI ACCESSIBILI POSSONO AVERE TEMPERATURE ELEVATE QUANDO VIENE UTILIZZATO IL GRILL, TENERE LONTANO I BABBINI.
DURANTE IL FUNZIONAMENTO LA PORTA DEVE ESSERE SEMPRE APERTA E IL PARACALORE COMPLETAMENTE ESTRATTO (FIG. 6 - PAG. 130).
NON UTILIZZARE MAI IL GRILL PER UN TEMPO SUPERiore A 25 MINUTI. IL GRILL NON PUO'ESSERE UTILIZZATO COME UN FORNO.
SE LA FIAMMA DEL BRUCIATORE SI SPEGNE ACCIDENTALMENTE CHIUDERE LA MANOPOLA DEL GAS E ATTENDERE UN MINUTO PRIMA DI RIACCENDERE.
-ACCENSIONE ELETTRONICA DEL GRILL (A SECONDA DEL MODELLO)
Per generare la fiamma, premere a fondo la manopola di commande e girarla in posizione GRILL o in posizione fiamma grande. Contemporaneamente schiacciare il pulsante accensione elettronica (in quei modelli con il simbolo sulla porta, il pulsante di accensione non è visible e viene azionato schiacciando la manopola). Una volta generata la fiamma, tenere premuta la manopola per quale secondo in modo che la fiamma resti accesa.
SE IL BRUCIATORE NON SI ACCENDE IMMEDIATEAMENTE RIPETERE L'OPERAZIONE DOPO OGNUNO DEI SEGUMENTI SUGGERIMENTI:
PROCEDERE CON L'ACCENSIONE MANUALE
- CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA
SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.
L'accensione manualeieneutilizzata in assenza di accensione elettronica o in caso di guasto della stessa.
Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione GRILL o in posizione di fiamma grande. Contemporaneamente accendere il bruciatore con un fammifero o accendigas. Una volta generata la fiamma, tenere premuta la manopola per quale secondo in modo che la fiamma resti accesa.
SE IL BRUCIATORE NON SI ACCENDE IMMEDIATEAMENTE CONTROLLARE CHE C SIA GAS NELLA BOMBOLA.
SE L'APPEARCCHIO NON FUNZIONA ASSOLUTAMENTE CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.
- REGOLAZIONE DELLA FIAMMA DEL GRILL
Per i modelli VN555 e VN565:
per regolare la fiamma ruotare la manopola nella posizione desiderata.
Per tutti gli altri modelli:
il grill deve essere utilizzato solamente alla portata termica nominale.
A seconda del tipo di gas utilizzato, l'aspetto della fiamma è il seguente:
Propano (G31): fiamma con il dardo interno blu ed il contorno nitido.
Butano (G30): fiamma con lievi punte giale all'accensione del bruciatore le quali si intensificano man mano che il bruciatore si riscalda.
GIRARROSTO
Accendere il bruciatore delorno come indicato nel capitolo FORNO. Posizionare la manopola di lavoro nella posizione desiderata. Introduire la leccarda con il girarrosto montato come indicato in FIG. 7 - PAG. 130. Premere l'apposto interuttore per far funzionare il motore del girarrosto.
PIATTO GIREVOLE
IL PIATTO GIREVOLE DEVE ESSERE UTILIZZATO SOLO CON IL GRILL.
Accendere il bruciatore del grill come individato nel capitolo GRILL. Introduire la leccarda con il pietto girevole come individato in FIG. 8 - PAG. 131. Premere l'apposto interruptore per far funzionare il motore del pietto girevole.
BOMBOLA GAS
L'IMPIEGO DI GAS E/O DI UNA PRESSIONE DIVERSA DA QUANTO PRESCRITTO DALLA SMEV PUO' DETERMINARE CONDIZIONI ANOMALE DI FUNZIONAMENTO DELL'APPARECCHIO PERTANTO LA SMEV DECLINA OGNI RESPONSABILITA DERIVANTE DALL'USO SCORRETTO DELL'APPARECCHIO.
Le bombole di gas che possono essere usate sono le più comuni nel paese in cui viene utilizzato l'apparecchio. Il gas da usare èindicato chiaramente all'esterno dell'imballo e sull'etichetta indelebile incollata sul retro dell'apparecchio. In agli caso osservare le seguenti indicazioni: Le bombole di gas devono essere disposte nell'apposito vano in posizione verticale dotate di valvola e riduttore di pressione e l'accesso non deve essere ostacolato. La sostituzione delle bombole delve poter essere eseguita senza impedimento e confacility.
ATTENZIONE!: Al momento della sostituzione della bombola gas occorre prendere le seguenti precauzioni:
a) chiudere i rubinetti dell'apparecchio;
b) accertarsi che nelle vicinanze non vi sia nessuna fiamma o fuoco;
c) chiudere la valvola della bombola gas da sostituire;
d) svitare il riduttore della bombola esaurita, toglierla dall'apposto vano. Procedere in senso inverso per la sostituzione. Verificare eventuali perdite di gas usando un fluido non corrosivo. Non usare una soluzione di acqua e sapore.
NON UTILIZZARE FIAMME LIBERE;
e) accendere i bruciatori e verificare il corretto funzionamento, in caso negativo rivolgersi ad un tecnico autorizzato.
CHIUDERE L'ALIMENTAZIONE DEL GAS ALLA BOMBOLA DOPO L'uso.
FUGHE DI GAS
Consigliamo di utilizzato un rivelatore elettronico omologato di fughe di gas. Se si avverte odore di gas:
a) Aprire le finestre, ed immediatamente far uscire tutte le personne dal camper, caravan ecc.
b) Non toccare interrupttori elettrici, accendere fiammiferi o fare qualsiasi casa che potrebbe inflammare il gas.
c) Spegnere ogni fiamma libera.
d) Chiudere la valvola della bombola o serbatoio del gas, non apree la valvola finché la perdita di gas non è stata individuata ed eliminata.
e) Contattare un technique autorizzato.
PRIMA DI INIZIARE LA PULIZIA, SPEGNERE L'APPARECCHIO, SCOLLEGARLO DALLA RETE ELETTRICA ED ATTENDERE CHE SI SIA RAFFREDDATO.
LE SUPERFICI CALDE IN CONTATTO CON ACQUA FREDDA O UNO STRACCIO UMIDO POSSONO DANNEGGIARS. NON USARE PRODOTTI ABRASIVI, CORROSIVI, A BASE DI CLORO, PAGLIETTA O LANA D'ACCAIAO. NON LASCIARE SOSTANZE ACIDE O ALCALINE (ACETO, SALE, SUCCO DI LIMONE ECC.) SULLE SUPERFICI DELL'APPARECCHIO. SUPERFICI IN ACCIAIO INossIDABILE E PARTI SMALTATE: LAVARE CON ACQUA E SAPONE O DETERSIVO NEUTRO, RISCIACQUARE ED ASCIUGARE. UTILIZZARE SPUGNE E STRACCIPULITI.
NON USARE PER LA PULIZIA MATERIALI RUVIDI ABRASIVI O RASCHIETTI METALLICI AFFILATI PER PULIRE LE PORTE DI VETRO DEL FORNO DATO CHE POSSONO GRAFFIARE LA SUPERFICIE E CAUSARE LA FRANTUMAZIONE DEL VETRO.
NON UTILIZZARE PULITORI A VAPORE PER LA PULIZIA DELL'APPARECCHIO.
INIETTORI
LE ATTIVITA' DEVONO ESSERE FATTE DA PERSONALE AUTORIZZATO. DOPO TALE OPERAZIONE SI DECLINA OGNI RESPONSABILITA' DERIVANTE DALL'INTERVENTO STESSO.
La rimozione ed il fissaggio degli iniettori delve essere eseguita mantenendo bloccato (mediante un utensile) il portainiettore (FIG. 9 - PAG. 131).
| BRUCIATORE Ø INIETTORE (mm) | N° STAMPIGLIATO |
| FORNO 0,53 53 | |
| GRILL 0,62 | 62 |
SYMBOLS
o grill delve ser'utilizzato unicamente na potenza termica nominal.
CONTROLO VISUAL DA CHAMA
For alla andra modeller:
