Produkttyp	Tragbarer CD-Player/Recorder mit FM-Radio, Kassette und USB
Marke	Karcher Audio
Modell	RR 510
Abmessungen (L x H x T)	Ca. 360 x 215 x 185 mm
Gewicht	Ca. 2 kg
Netzstromversorgung	AC 100-240V ~ 50/60 Hz
Batterieversorgung	DC 9 V (6 Batterien UM-2/C 1,5 V, nicht im Lieferumfang enthalten)
Stromverbrauch (max.)	9 W
Radioempfangsbereiche	FM 87,5 – 108 MHz
CD-Player	Digitales Audiosystem, 1-Bit-DAC, 8-fach Digitalfilter
Unterstützte CD-Formate	CD-DA, MP3, WMA
Kassettenplayer	2 Stereokanäle, Frequenzgang 125 – 6300 Hz, Gleichlaufschwankung 0,35 % WRMS
USB-Anschluss	Wiedergabe von MP3/WMA-Dateien über USB-Stick (kein Verlängerungskabel)
Lautsprecherimpedanz	8 Ohm
Kopfhörerimpedanz	32 Ohm
CD/USB-Wiedergabefunktionen	Wiedergabe, Pause, Stopp, Sprung, schneller Vor-/Rücklauf, Wiederholung (Titel/Album/Alle), Zufall, Intro, Programmierung
Radiosender	20 FM-Sender
Automatische Abschaltung	Nach ca. 1 Stunde ohne Audiosignal (außer im Radiomodus)
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; trockenes Tuch verwenden; keine Chemikalien verwenden
Sicherheit	Hinweise: Wasser, Hitze, Gegenstände/Flüssigkeiten vermeiden; bei Gewittern Netzstecker ziehen; Reparatur durch qualifiziertes Fachpersonal
Ersatzteile und Reparierbarkeit	Interne Reparatur nur durch qualifizierten Techniker; keine Einzelteile erhältlich
Allgemeine Informationen	Laserdiode Klasse 1; Entsorgung am Ende der Lebensdauer über Recyclinghof

Häufig gestellte Fragen - RR 510 Karcher Audio

Wie lege ich eine CD ein und spiele sie ab?

Öffnen Sie die CD-Klappe, legen Sie die CD mit dem Etikett nach oben ein, schließen Sie die Klappe. Schalten Sie das Gerät mit der POWER/SOURCE-Taste ein und wählen Sie den CD-Modus. Die Wiedergabe startet automatisch.

Kann ich mit diesem Gerät Radio hören?

Ja, das Gerät verfügt über ein FM-Radio. Drücken Sie POWER/SOURCE, um in den TUNER-Modus zu wechseln. Verwenden Sie die Tasten TUNING+/SKIP/SEARCH, um Sender zu suchen. Sie können bis zu 20 Senderspeicherplätze belegen.

Wie verwende ich eine Kassette?

Öffnen Sie das Kassettenfach mit der STOP/EJECT-Taste, legen Sie die Kassette mit dem Band nach oben und der vollen Spule rechts ein. Schließen Sie, wählen Sie den TAPE-Modus und drücken Sie PLAY.

Liest das Gerät USB-Sticks?

Ja, schließen Sie einen USB-Stick direkt an den USB-Anschluss an (kein Verlängerungskabel). Wählen Sie den USB-Modus mit POWER/SOURCE. Die Wiedergabe startet automatisch. Kompatibel mit MP3 und WMA.

Wie programmiere ich die Wiedergabereihenfolge von Titeln?

Im Stoppmodus von CD oder USB drücken Sie MEMORY/PROGRAM/MODE. Verwenden Sie TUNING+/SKIP, um einen Titel auszuwählen, und bestätigen Sie mit der MEMORY-Taste. Wiederholen Sie dies für bis zu 20 Titel (CD) oder 99 (MP3/USB). Drücken Sie PLAY/PAUSE, um die programmierte Wiedergabe zu starten.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel eingesteckt ist oder die Batterien korrekt und nicht leer eingelegt sind. Stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Kann ich Kopfhörer an diesem Gerät verwenden?

Ja, schließen Sie einen 3,5-mm-Stereo-Kopfhörer an die Buchse oben am Gerät an. Die Lautsprecher werden automatisch stummgeschaltet. Achten Sie auf hohe Lautstärkepegel, um Ihr Gehör zu schützen.

Wie reinige ich den CD-Player oder den Kassettenkopf?

Reinigen Sie den CD-Player mit einer speziellen Reinigungs-CD. Reinigen Sie den Kassettenkopf, indem Sie das Fach öffnen und vorsichtig den Kopf, die Andruckrolle und die Capstanwelle mit einem in Alkohol oder speziellem Reinigungsmittel getränkten Wattestäbchen reinigen. Vor dem Einlegen einer Kassette trocknen lassen.

Warum tritt Kondensation auf und was ist zu tun?

Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich innen Feuchtigkeit bilden. Schalten Sie es nicht ein, warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist, bevor Sie es verwenden.

Welche wichtigen Sicherheitshinweise gibt es?

Setzen Sie das Gerät weder Wasser noch Feuchtigkeit aus. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände darauf. Ziehen Sie bei Gewittern den Netzstecker. Blockieren Sie keine Lüftungsöffnungen. Reparaturen sollten nur von Fachpersonal durchgeführt werden. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

BEDIENUNGSANLEITUNG RR 510 Karcher Audio

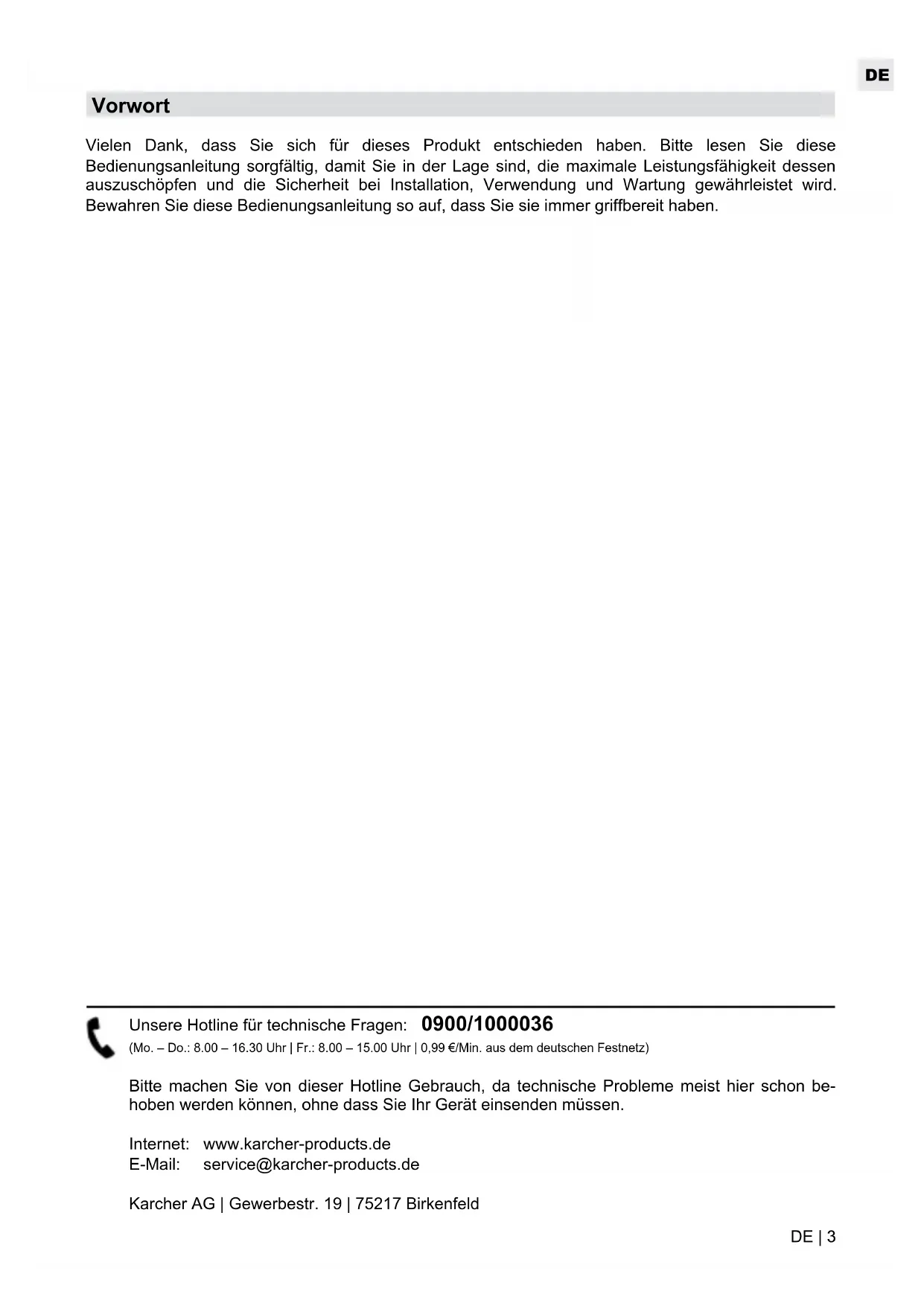

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie in der Lage sind, die maximale Leistungsfähigkeit dessen auszuschöpfen und die Sicherheit bei Installation, Verwendung und Wartung gewährleistet wird. Bewahren Sie diese Bedienungsanleitung so auf, dass Sie sie immer griffbereit haben.

Unsere Hotline für technische Fragen: 0900/1000036

(Mo. – Do.: 8.00 – 16.30 Uhr | Fr.: 8.00 – 15.00 Uhr | 0,99 €/Min. aus dem deutschen Festnetz)

Bitte machen Sie von dieser Hotline Gebrauch, da technische Probleme meist hier schon behoben werden können, ohne dass Sie Ihr Gerät einsenden müssen.

Internet: www.karcher-products.de

E-Mail: [e-mail]

Karcher AG | Gewerbestr. 19 | 75217 Birkenfeld

Sicherheitshinweise

1. Bedienungsanleitung lesen – Lesen Sie die Bedienungsanleitung aufmerksam, um sich mit der Bedienung des Gerätes vertraut zu machen.
2. Bedienungsanleitung aufbewahren – Bewahren Sie die Bedienungsanleitung sorgfältig auf.
3. Hinweise beachten – Beachten Sie alle Hinweise und Anweisungen in der Bedienungsanleitung.
4. Wasser und Feuchtigkeit – Das Gerät darf nicht in der Nähe von Wasser (z. B. einer Badewanne, einem Waschbecken, einem Schwimmbecken, etc.) oder an feuchten Orten, bzw. in tropischem Klima verwendet werden. Stellen Sie keine mit Flüssigkeiten befüllten Objekte oder Gefäße (z. B. Vasen) auf das Gerät. Setzen Sie das Gerät weder Tropf- noch Spritzwasser aus.
5. Aufstellung – Das Gerät darf nur auf einer stabilen, ebenen Oberfläche aufgestellt werden. Platzieren Sie das Gerät so, dass es keinen Erschütterungen ausgesetzt werden kann.
6. Wandmontage – Eine Wand- oder Deckenmontage darf nur dann erfolgen, wenn das Gerät dafür vorgesehen ist.
7. Belüftung – Stellen Sie das Gerät immer so auf, dass die Lüftungsöffnungen nicht blockiert oder verdeckt (z. B. von einem Vorhang, einer Decke, einer Zeitung, etc.) werden. Das Gerät darf z. B. nicht auf einem Bett, Sofa, Teppich, etc. aufgestellt werden. Für eine ausreichende Belüftung sollte ein Freiraum von mindestens 5 cm um das Gerät herum eingehalten werden.
8. Hitze – Das Gerät darf nicht in die Nähe von Hitzequellen, wie z. B. einer Heizung, einem Herd oder anderen Geräten gelangen.
9. Stromversorgung – Das Gerät darf nur mit der auf der Geräterückseite angegebenen Spannung betrieben werden.
10. Kabel & Stecker – Das Netzkabel und der Netzstecker müssen immer in einwandfreiem Zustand sein. Der Netzstecker muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können. Sämtliche Kabel sollten immer so ausgelegt werden, dass diese keine Stolperfalle darstellen und nicht beschädigt werden können. Stellen Sie keine Objekte auf Kabel. Wandsteckdosen, Verlängerungskabel und Mehrfachsteckerleisten dürfen niemals überbelegt werden.
11. Reinigung – Reinigen Sie das Gerät ausschließlich mit einem trockenen, weichen und sauberen Tuch. Verwenden Sie niemals chemische Reinigungsmittel. Ziehen Sie vor dem Reinigen den Netzstecker.
12. Nichtverwendung – Wenn Sie das Gerät für längere Zeit nicht verwenden, ziehen Sie den Netzstecker.
13. Eintritt von Objekten oder Flüssigkeiten – Es dürfen keine Objekte in das Gehäuse des Gerätes gelangen. Das Gerät darf niemals in Kontakt mit irgendwelchen Flüssigkeiten gelangen.
14. Wann Sie eine Servicestelle aufsuchen sollten – Ziehen Sie umgehend den Netzstecker und suchen Sie eine qualifizierte Servicestelle auf, wenn einer der folgenden Ereignisse eintritt:
    a) Wenn der Netzstecker oder das Netzkabel beschädigt ist.
    b) Wenn Objekte in das Gehäuse eingedrungen sind oder das Gerät in Kontakt mit einer Flüssigkeit war.
    c) Wenn das Gerät nicht ordnungsgemäß funktioniert. Nehmen Sie selbst nur solche Einstellungen vor, die in dieser Bedienungsanleitung erklärt werden.
    d) Wenn das Gerät heruntergefallen ist oder in sonstiger Weise einer Erschütterung ausgesetzt war.
15. Reparaturen – Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Versuchen Sie niemals, das Gerät selbst zu reparieren. Öffnen Sie niemals das Gehäuse.
16. Offenes Feuer – Halten Sie das Gerät fern von offenem Feuer. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät.
17. Gewitter – Während eines Gewitters sollten Sie den Netzstecker ziehen.
18. Sicherheitscheck – Nach einer Reparatur sollte der durchführende Techniker einen Sicherheitscheck des Gerätes vornehmen, um zu versichern, dass das Gerät einwandfrei funktioniert.
19. Batterien – Setzen Sie Batterien immer richtig gepolt in elektrische Geräte ein. Explosionsgefahr wenn Batterien falsch eingesetzt werden. Ersetzen Sie alte Batterien stets mit neuen des gleichen Typs. Verwenden Sie alte und neue Batterien nie gleichzeitig. Alte Batterien gehören nicht in den Hausmüll, sondern müssen separat in den dafür vorgesehenen Behältern entsorgt

werden. Batterien dürfen nicht übermäßiger Hitze, wie z. B. durch Sonnenschein, Feuer o. ä. ausgesetzt werden.

1. Lautstärke – Um Hörschäden vorzubeugen, vermeiden Sie es, zu lange bei hohen Lautstärken zu hören.
2. Kopfhörer – Eine zu hohe Lautstärke bei Verwendung von Ohr- oder Kopfhörern kann zu Hörschäden führen.

VORSICHT

GEFAHR EINES ELEKTRO- SCHOCKS

WARNUNG: Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät niemals Wasser, Regen oder Feuchtigkeit aus.

WARNUNG: Um die Gefahr eines elektrischen Schlags zu verringern, öffnen Sie niemals das Gehäuse dieses Gerätes. Versuchen Sie niemals, das Gerät selbst zu reparieren. Wartungsarbeiten und Reparaturen dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

Dieses Symbol weist den Benutzer auf gefährliche Spannung innerhalb des Gerätes hin. Es besteht die Gefahr eines elektrischen Schlags.

Dieses Symbol weist den Benutzer auf Teile hin, deren Funktion und Wartung genauestens beschrieben sind.

CLASS 1 LASER PRODUCT LASER KLASSE1 APPAREIL A LASER DE CLASS 1 LUOKAN 1 CLASSLAITE KLASS 1 LASERAPPARAT

SEHEN SIE NIEMALS DIREKT IN DEN LASERSTRAHL!

Batterien und Akkus

Batterien und Akkus dürfen nicht mit dem normalen Hausmüll entsorgt werden. Jeder Verbraucher ist verpflichtet, alte Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben, so dass sie einer umweltschonenden Entsorgung zugeführt werden können.

Entsorgung von Elektro- und Elektronikaltgeräten

Dieses Symbol auf dem Produkt weist darauf hin, dass dieses nicht zusammen mit dem normalen Hausmüll entsorgt werden darf. Für zu entsorgende Elektro- und Elektronikaltgeräte gibt es ein besonderes, kostenfreies Entsorgungssystem. Weitere Informationen erhalten Sie von Ihrem lokalen Entsorgungsunternehmen oder von dem Händler, bei dem Sie dieses Produkt erworben haben. Mit der getrennten Entsorgung helfen Sie, die Umwelt und Gesundheit Ihrer Mitmenschen zu schützen.

1. Umgang mit Disks

2. Das Disk-Fach Ihres Gerätes muss stets geschlossen sein, sodass kein Staub und Schmutz eindringen können, die die Linse beschädigen würden.

3. Berühren Sie niemals die bespielte Seite einer Disk.
4. Bekleben und beschreiben Sie niemals eine Disk.
   • Biegen Sie Disks nicht.
5. Halten Sie Disks immer an deren äußeren Kanten.

1. Aufbewahrung von Disks

2. Bewahren Sie Disks stets in ihren jeweiligen Schutzhüllen auf.

3. Setzen Sie Disks niemals dem direkten Sonnenlicht, Staub, Schmutz, hohen Temperaturen, hoher Luftfeuchtigkeit oder Nässe aus.

4. Reinigen von Disks

5. Sollte eine Disk einmal verschmutzt sein, so verwenden Sie zum Säubern ein sauberes, trockenes Tuch.

6. Ziehen Sie das Tuch vorsichtig von der Mitte der Disk zur äußeren Kante:

Richtig Falsch

- Verwenden Sie niemals chemische Reinigungsmittel, Wasser, Verdünnungsmittel oder anti-statisches Spray.

1. Kompatibilität

- Aufgrund der Vielzahl von Komprimierungsverfahren kann es vorkommen, dass vereinzelte Disks nicht wiedergegeben werden können.

Weitere Hinweise zum Gerät

Einstellen einer sicheren Lautstärke

• Beim ständigen Hören lauter Musik gewöhnt sich Ihr Gehör daran und lässt die Lautstärke geringer erscheinen.
• Was normal erscheint, kann schon lange zu laut und gesundheitsschädlich sein.
• Stellen Sie zu Ihrer eigenen Sicherheit die Lautstärke niedrig ein.
• Erhöhen Sie die Lautstärke langsam.
  • Die Hörschäden können weitreichend und nicht heilbar sein.
• Wenden Sie sich bei Hörproblemen bitte unverzüglich an Ihren Hausarzt.

Kondensation

• Beim Umsetzen des Geräts von einer kalten in eine warme Umgebung kann es zu Kondensationsbildung kommen. In diesem Fall sind Fehlfunktionen nicht auszuschließen.
  • Schalten Sie das Gerät nicht ein und benutzen es für etwa 1 Stunde nicht, bis es ausgetrocknet ist.

Energie sparen

• Wenn innerhalb von etwa einer Stunde kein Audiosignal erkannt wird, schaltet das Gerät automatisch in den Standby-Modus (außer im Radiomodus).
• Bei längerer Nichtbenutzung den Netzstecker aus der Steckdose ziehen und Batterien herausnehmen.

Auspacken

• Nehmen Sie Ihr Gerät vorsichtig aus der Verpackung. Sie sollten die Verpackung zur weiteren Verwendung aufheben.
• Entfernen Sie vorsichtig etwaige Schutzkartons und Schutzfolien.

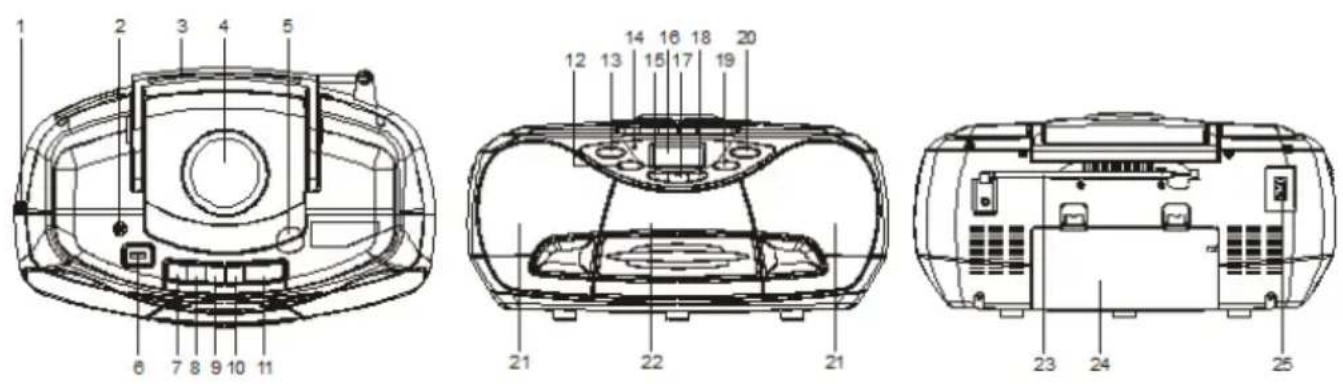

Bedienelemente

1. LAUTSTÄRKEREGLER VOLUME
2. KOPFHÖRERANSCHLUSS
3. TRAGEGRIFF
4. CD-FACH
5. CD-FACH ÖFFNEN
6. USB-ANSCHLUSS
7. TASTE CASSETTE PAUSE
8. TASTE CASSETTE STOP/EJECT
9. TASTE CASSETTE FAST FORWARD
10. TASTE CASSETTE REWIND
11. TASTE CASSETTE PLAY
12. TASTE TUNING-/SKIP/SEARCH DOWN

13. TASTE TUNING+/SKIP/SEARCH UP

14. STANDBY-INDIKATOR

15. TASTE MEMORY/PROGRAM/MODE
16. LCD-DISPLAY
17. TASTE POWER (ON/OFF)/SOURCE
18. TASTE 10+/ALBUM
19. TASTE CH-/STOP
20. TASTE CH+/PLAY/PAUSE
21. LAUTSPRECHER
22. KASSETTENFACH
23. FM-TELESKOPANTENNE
24. BATTERIEFACH
25. NETZSTECKER

Stromanschluss

Batteriebetrieb

1. Entfernen Sie den Batteriefachdeckel, durch sanftes Drücken der Clips nach unten und dann nach außen.
2. Legen Sie 6 Batterien der Größe, C' ein (UM-2 oder gleichwertige) und achten Sie auf die korrekte Polarität.
3. Setzen Sie den Batteriefachdeckel wieder ein.

Hinweise:

• Das Netzkabel muss vor dem Batteriebetrieb entfernt werden.
• Um Schäden zu verhindern, die durch auslaufende Batterien verursacht werden, entfernen Sie die Batterien, wenn diese verbraucht sind oder wenn Sie das Gerät längere Zeit nicht benutzen.

Netzbetrieb

1. Überprüfen sie vor dem Anschluss an das Stromnetz, ob die Spannung, die auf dem Typenschild des Gerätes vermerkt ist, mit der Spannung Ihrer Haushaltsanschlüsse übereinstimmt.

2. Stecken Sie das Netzkabel in die Netzstromeingangsbuchse des Gerätes und stecken Sie das andere Ende in eine standardmäßige Haushaltsnetzsteckdose.

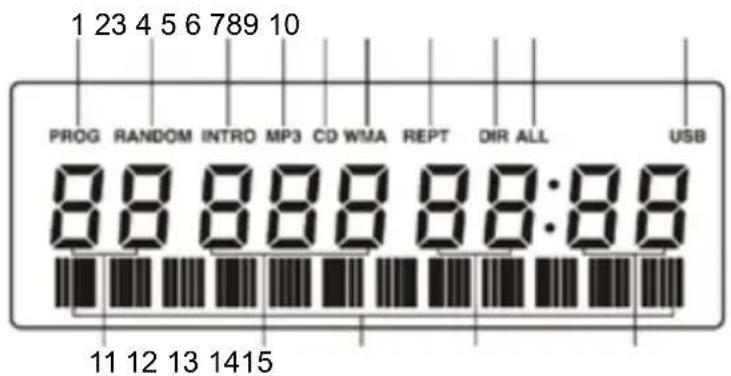

LCD-Display

1 23 4 5 6 789 10 PROG RANDOM INTRO MP3 CD WMA REPT DIR ALL USB 88 88 88 88:88 11 12 13 1415

1. Während des Einprogrammierens und der programmierten Wiedergabe wird „PROG“ angezeigt.

2. Wenn eine Datei im Format WMA wiedergegeben wird, wird „WMA“ angezeigt.

3. „MP3“ wird angezeigt, wenn die wiedergegebene Datei eine MP3-Datei ist.

4. „CD“ wird gezeigt, wenn eine CD-DA wiedergegeben wird.

5. „REPT“ wird im Wiederholmodus des aktuellen Titels angezeigt.

6. „DIR“ wird im Albenwiederholungsmodus angezeigt.

7. „ALL“ wird im Wiederholungsmodus für alle Titel angezeigt.

8. „INTRO“ wird in der Wiedergabe INTRO angezeigt.

9. „RANDOM“ wird in der Zufallswiedergabe angezeigt.

10. Dies zeigt an, wenn der Player Daten von einem USB-Wechseldatenträger liest.

11. Dies ist die Nummer des laufenden Albums.

12. Diese Zahl ist die Titelnummer der laufenden Disc, bzw. des laufenden USB-Sticks.

13. Diese Zahl zeigt die verstrichenen Minuten eines laufenden Titels an.

14. Diese Zahl zeigt die verstrichenen Sekunden eines laufenden Titels an.

15. Englische Textanzeige. Die Informationen für den laufenden Titel werden vorwärts rollend in der MP3-Wiedergabe angezeigt.

Radio

1. Der STANDBY-Indikator leuchtet auf, wenn das Gerät mit einer Stromquelle verbunden ist. Schalten Sie das Gerät ein, indem Sie die Taste POWER (ON/OFF)/SOURCE drücken.
2. Drücken Sie die Taste POWER (ON/OFF)/SOURCE wiederholt, um den Radiomodus auszuwählen („TUNER“ wird im Display angezeigt).
3. Wählen Sie durch wiederholtes Drücken der Tasten TUNING-/SKIP/SEARCH DOWN oder TUNING+/SKIP/SEARCH UP einen beliebigen Radiosender.
4. Um den automatischen Sendersuchlauf zu starten, halten Sie die Taste TUNING-/SKIP/SEARCH DOWN oder TUNING+/SKIP/SEARCH UP für 2 Sekunden lang gedrückt, bis dieser startet.
5. Wenn ein Sender in Stereo sendet, Soe wird „ST“ unten links im Display angezeigt.
6. Stellen Sie anhand des LAUTSTÄRKEREGLERS eine beliebige Lautstärke ein.
7. Um das Gerät in den Standby-Modus zu schalten, halten Sie die Taste POWER (ON/OFF)/SOURCE für 2 Sekunden lang gedrückt..

Hinweis:

- Für einen optimalen Empfang ziehen Sie die Antenne vollständig aus und richten Sie diese entsprechend aus.

Senderspeicher

Sie können bis zu 20 Radiosender speichern.

1. Wählen Sie einen beliebigen Radiosender aus und drücken Sie dann die Taste MEMORY/PROGRAM/MODE, um den Sender zu speichern. Die Speicherplatznummer blinkt im Display.
2. Wählen Sie anhand der Taste CH-/STOP oder CH+/PLAY/PAUSE, den Speicherplatz P-01 bis P-020, auf dem der aktuell eingestellte Sender gespeichert werden soll.
3. Bestätigen Sie Ihre Auswahl durch Drücken der Taste MEMORY/PROGRAM/MODE.
4. Wiederholen Sie die Schritte 1 bis 3, um bis zu 20 Sender zu speichern.
5. Um einen zuvor gespeicherten Sender aufzurufen, drücken Sie im Radiomodus die Taste CH-/STOP oder CH+/PLAY/PAUSE, bis Sie den entsprechenden Speicherplatz erreichen.

Kassettenwiedergabe

Taste PLAY

Drücken Sie die Taste PLAY, um die Wiedergabe einer Kassette zu starten.

Taste REWIND

Drücken Sie die Taste REWIND, um eine Kassette schnell zurückzuspulen. Drücken Sie die Taste STOP/EJECT, um die Taste am Ende der Kassette zu lösen.

Taste FAST FORWARD

Drücken Sie die Taste FAST FORWARD, um eine Kassette schnell vorzuspulen. Drücken Sie die Taste STOP/EJECT, um die Taste am Ende der Kassette zu lösen.

Taste STOP/EJECT

Drücken Sie die Taste STOP/EJECT, um eine Auswahl zu widerrufen. Die Wiedergabe der Kassette kann z. B. durch Drücken dieser Taste beendet werden.

Im Stopp-Modus drücken Sie die Taste, um die Kassette auszuwerfen.

Taste PAUSE

Die Taste PAUSE kann benutzt werden, um die Wiedergabe kurzzeitig zu unterbrechen.

Drücken Sie die Taste einmal, um die Wiedergabe anzuhalten. Drücken Sie die Taste nochmals, um mit der Wiedergabe fortzufahren.

Anmerkung: Im Pause-Modus steht der Kassettenmotor immer noch unter Strom, deshalb sollte diese Funktion nicht für längere Zeit genutzt werden.

Automatisches Stoppen

Der Kassettenmechanismus hat einen eingebauten automatischen Stopp. Während der Wiedergabe stoppt das Gerät automatisch, wenn das Ende der Kassette erreicht wird.

Eine Kassette wiedergeben

1. Öffnen Sie das Kassettenfach, indem Sie die Taste STOP/EJECT drücken.
2. Legen Sie eine Kassette mit dem freiliegenden Band nach oben und der vollen Bandspule nach rechts (das Gerät spielt von rechts nach links ab) in die Führung des Kassettenfachs ein.
3. Schließen Sie das Kassettenfach.
4. Schalten Sie das Gerät ein, indem Sie die Taste POWER (ON/OFF)/SOURCE drücken.
5. Drücken Sie die Taste POWER (ON/OFF)/SOURCE wiederholt, um den Kassettenmodus auszuwählen ("TAPE" wird im Display angezeigt).
6. Drücken Sie die Taste PLAY, um die Wiedergabe der Kassette zu starten.
7. Stellen Sie anhand des LAUTSTÄRKEREGLERS eine beliebige Lautstärke ein.
8. Um die Kassettenwiedergabe zu stoppen, drücken Sie die Taste STOP/EJECT. Drücken Sie die

Taste nochmals, um das Kassettenfach zu öffnen und um die Kassette zu entnehmen.

Wenn während der Wiedergabe das Ende der Kassette erreicht wird, löst sich die Taste PLAY. Die Wiedergabe stoppt. Um die andere Seite der Kassette abzuspielen, nehmen Sie die Kassette heraus, drehen sie diese so, dass die volle Bandspule sich auf der rechten Seite befindet, legen die Kassette ein und drücken die Taste PLAY.

Pflege von Kassetten zum Vermeiden von Bandverwicklungen

Loses Band kann eingeklemmt werden oder sich in der Kassettenspule aufwickeln. Mit einem sechskantigen Bleistift oder einem ähnlichen Werkzeug sanft drehen, um das Band fest aufzurollen, wie gegenüberliegend gezeigt.

Nachdem Sie die Lockerung wie oben beschrieben herausgenommen haben und sich die Spule fest anfühlt, kann das für die Begradigung der Bandspule ausreichend sein. Zu fest aufgerolltes Band kann zu ungleichmäßiger Wiedergabegeschwindigkeit oder Bandverwicklung führen. In den meisten Fällen können Knicke im Band durch schnelles Spulen von einem Ende zum anderen entfernt werden.

Vermeiden Sie die Nutzung von C120-Kassetten in diesem Gerät.

Reinigen Sie die Andruckrolle, den Rollenantrieb und den Abspielkopf, wenn der Klang gedämpft klingen sollte oder nach jeweils 15 Betriebsstunden. Öffnen Sie das Kassettenfach und benutzen Sie ein Wattestäbchen und spezielle Bandkopfreinigerflüssigkeit.

Abspielposition Andruckrolle Rollenantrieb Wattestäbchen

VORSICHT

Berühren Sie niemals einen der oben beschriebenen Objekte mit einem Metallgegenstand. Legen Sie keine Kassette ein, bevor die gereinigten Teile nicht komplett trocken sind.

CD-Player

Eine Disc einlegen

1. Öffnen Sie das CD-Fach.
2. Legen Sie eine Disc mit der Beschriftung nach oben zeigend ein.
3. Schließen Sie das CD-Fach mit der Hand.

Hinweis: Berühren Sie niemals die Linse des Lasers innerhalb des CD-Faches. Wenn diese jemals dreckig werden sollte, verwenden Sie eine CD-Reinigungs-Disc.

Eine Disc herausnehmen

1. Stellen Sie sicher, dass die CD nicht abgespielt wird. Sollte dies der Fall sein, drücken Sie die Taste CH-/STOP.

2. Öffnen Sie das CD-Fach.

3. Entnehmen Sie die Disc vorsichtig.
4. Schließen Sie das CD-Fach von Hand.
5. Legen Sie die Disc in ihre Schutzhülle.

Abspielen einer CD

1. Schalten Sie das Gerät ein, indem Sie die Taste POWER (ON/OFF)/SOURCE drücken.
2. Drücken Sie die Taste POWER (ON/OFF)/SOURCE wiederholt, um den CD-Modus auszuwählen („CD“ wird im Display angezeigt).
3. Legen Sie eine Disc wie oben beschrieben ein.
4. Die Disc beginnt sich zu drehen und „READING“ wird angezeigt.
5. Sobald die Disc eingelesen ist, wird die Gesamtanzahl der Titel angezeigt und die Wiedergabe beginnt automatisch mit dem ersten Titel.
6. Drücken Sie die Taste CH+/PLAY/PAUSE einmal, um die Wiedergabe anzuhalten. Die Abspieldauer blinkt im Display. Drücken Sie die Taste erneut, um mit der Wiedergabe fortzufahren. Um die Wiedergabe zu beenden, drücken Sie die Taste CH-/STOP. Im Display wird wieder die Gesamtanzahl der Titel angezeigt.

Schnellvorlauf / Schnellrücklauf & Titel überspringen (CD/MP3/WMA/USB)

• Um an den Anfang des aktuell gespielten Titels zu springen, drücken Sie die Taste TUNING-/SKIP/SEARCH DOWN einmal. Drücken Sie die Taste ein zweites Mal, um zum vorherigen Titel zu springen.
  • Um zum nächsten Titel zu springen, drücken Sie die Taste TUNING+/SKIP/SEARCH UP einmal.
• Um den aktuellen Titel schnell vorzuspulen, halten Sie die Taste TUNING+/SKIP/SEARCH UP gedrückt. Lassen Sie die Taste los, sobald der gewünschte Zeitpunkt innerhalb des Titels erreicht ist.
• Um den aktuellen Titel schnell zurückzuspulen, halten Sie die Taste TUNING-/SKIP/SEARCH DOWN gedrückt. Lassen Sie die Taste los, sobald der gewünschte Zeitpunkt innerhalb des Titels erreicht ist.
• Drücken Sie die Taste 10+/ALBUM einmal während der Wiedergabe, um 10 Titel auf einmal zu überspringen. Dies ist besonders bei Discs oder USB-Sticks mit vielen Titeln hilfreich.

Zum vorherigen/nächsten Album springen (MP3/WMA/USB)

• Halten Sie während der Wiedergabe die Taste 10+/ALBUM solange gedrückt, bis die Albumnummer im Display blinkt.
• Drücken Sie die Taste TUNING-/SKIP/SEARCH DOWN oder TUNING+/SKIP/SEARCH UP, um das gewünschte Album auszuwählen.
• Wenn das gewünschte Album angezeigt wird, bestätigen Sie die Auswahl durch Drücken der Taste 10+/ALBUM.
• Diese Funktion ist nur möglich, wenn die Disc oder der USB-Stick über verschiedene Alben (Verzeichnisse) verfügt.

Wiederholmodi, Intro- & Zufallswiedergabe (CD)

Während der Wiedergabe

• drücken Sie die Taste MEMORY/PROGRAM/MODE einmal, um den aktuellen Titel zu wiederholen. „REPT“ wird im Display angezeigt.
• drücken Sie die Taste MEMORY/PROGRAM/MODE ein zweites Mal, um alle Titel zu wiederholen. „ALL“ wird im Display angezeigt.
• drücken Sie die Taste MEMORY/PROGRAM/MODE ein drittes Mal, um die Zufallswiedergabe zu starten. Alle Titel auf der Disc werden in zufälliger Reihenfolge abgespielt. „RANDOM“ wird im Display angezeigt.
• drücken Sie die Taste MEMORY/PROGRAM/MODE ein viertes Mal, um die Intro-Funktion zu starten. Jeder Titel wird nacheinander für 10 Sekunden angespielt. „INTRO“ wird im Display angezeigt.
• drücken Sie die Taste MEMORY/PROGRAM/MODE ein fünftes Mal, um die Wiederholfunktion zu deaktivieren und zur normalen Wiedergabe zurückzukehren.

Wiederholmodi, Intro- & Zufallswiedergabe (MP3/WMA/USB)

Während der Wiedergabe

• drücken Sie die Taste MEMORY/PROGRAM/MODE einmal, um den aktuellen Titel zu wiederholen. „REPT“ wird im Display angezeigt.
• drücken Sie die Taste MEMORY/PROGRAM/MODE ein zweites Mal, um das aktuelle Album (Verzeichnis, sofern vorhanden) zu wiederholen. „DIR“ wird im Display angezeigt.
• drücken Sie die Taste MEMORY/PROGRAM/MODE ein drittes Mal, um alle Titel zu wiederholen. „ALL“ wird im Display angezeigt.
• drücken Sie die Taste MEMORY/PROGRAM/MODE ein viertes Mal, um die Zufallswiedergabe zu starten. Alle Titel auf der Disc werden in zufälliger Reihenfolge abgespielt. „RANDOM“ wird im Display angezeigt.
• drücken Sie die Taste MEMORY/PROGRAM/MODE ein fünftes Mal, um die Intro-Funktion zu starten. Jeder Titel wird nacheinander für 10 Sekunden angespielt. „INTRO“ wird im Display angezeigt.
• drücken Sie die Taste MEMORY/PROGRAM/MODE ein sechstes Mal, um die Wiederholfunktion zu deaktivieren und zur normalen Wiedergabe zurückzukehren.

Antischocksystem

Ein spezieller Schaltkreis im Player gewährleistet, dass kein Ton übersprungen wird, wenn der Player Stößen oder Schütteln während der Musikwiedergabe ausgesetzt ist.

Der Laser scannt die CD/MP3 Disc und speichert Daten bis zu 4/40 Sekunden im voraus, ab Wiedergabe auf der Disc.

Wenn der Player sehr heftigen Stößen oder Schütteln ausgesetzt ist, wird er nicht mehr richtig funktionieren und Töne werden übersprungen.

In diesem Fall platzieren Sie den Player auf einem ebenen Tisch, wo er keinen Vibrationen ausgesetzt ist. Normales Abspielen wird sofort fortgesetzt.

Programmierte Wiedergabe (CD)

Sie können eine Reihenfolge von bis zu 20 Titeln festlegen, in welcher diese abgespielt werden sollen.

1. Drücken Sie im CD-Stopp-Modus die Taste MEMORY/PROGRAM/MODE. „PROG“ und „001 P-01“ werden im Display angezeigt. Die Titelnummer „001“ blinkt.
2. Wählen Sie anhand der Tasten TUNING+/SKIP/SEARCH UP oder TUNING-/SKIP/SEARCH DOWN den Titel, der in der Reihenfolge als erstes gespielt werden soll und drücken Sie dann die Taste MEMORY/PROGRAM/MODE erneut, um die Auswahl zu bestätigen und zum nächsten Schritt zu springen.
3. Wiederholen Sie die obigen Schritte, um bis zu 20 Titel in der beliebigen Reihenfolge zu speichern.
4. Um die Wiedergabe zu starten, drücken Sie die Taste CH+/PLAY/PAUSE sobald Sie mit der Reihenfolge fertig sind. Wenn alle gespeicherten Titel gespielt wurden, stoppt der Player automatisch.
5. Um die Wiedergabe zu beenden, drücken Sie die Taste CH-/STOP. Im Stopp-Modus drücken Sie entweder die Taste CH+/PLAY/PAUSE, um die Wiedergabe fortzusetzen, oder die Taste CH-/STOP, um die festgelegte Reihenfolge zu löschen.
6. Drücken Sie während der Wiedergabe die Taste MEMORY/PROGRAM/MODE einmal, um den aktuellen Titel zu wiederholen; zweimal, um alle Titel der Reihenfolge zu wiederholen; dreimal, um den Wiederholmodus zu verlassen.

Programmierte Wiedergabe (MP3/WMA/USB)

Bei MP3/WMA-Discs oder USB-Wiedergabe können bis zu 99 Titel programmiert werden.

Bei der MP3/WMA/USB-Reihenfolge ist es notwendig, zuerst ein Album und dann den gewünschten Titel innerhalb des Albums auszuwählen.

1. Drücken Sie im Stopp-Modus die Taste MEMORY/PROGRAM/MODE. „PROG“ und „01 001 P-01“ werden im Display angezeigt. Die Albumnummer „01“ blinkt.

2. Wählen Sie anhand der Tasten TUNING+/SKIP/SEARCH UP oder TUNING-/SKIP/SEARCH DOWN das gewünschte Album und drücken Sie dann die Taste MEMORY/PROGRAM/MODE erneut, um die Auswahl zu bestätigen.

3. Die weiteren Schritte sind identisch mit der Reihenfolgeprogrammierung bei normalen Audio-CDs, wie zuvor beschrieben.

Hinweis:

ID-Information: Für das Abspielen einiger MP3-Discs mit ID-Informationen kann die LCD-Anzeige den Titel der Disc, den Namen des Künstlers und des Albums anzeigen.

USB-Wiedergabe

1. Schalten Sie das Gerät ein, indem Sie die Taste POWER (ON/OFF)/SOURCE drücken.
2. Stecken Sie einen USB-Stick in den USB-Anschluss am Gerät.
3. Drücken Sie die Taste POWER (ON/OFF)/SOURCE wiederholt, um den USB-Modus auszuwählen („USB“ wird im Display angezeigt).
4. Sobald der USB-Stick eingelesen ist, beginnt die Wiedergabe mit dem ersten Titel.
5. Drücken Sie die Taste CH+/PLAY/PAUSE, um die Wiedergabe anzuhalten und fortzusetzen.
6. Drücken Sie die Taste CH-/STOP, um die Wiedergabe zu beenden.

Wiedergabemodi

Titel überspringen, Schnellvorlauf, Schnellrücklauf sowie Wiederholmodi, Intro- & Zufallswiedergabefunktionen sind identisch mit denen bei der MP3-CD-Wiedergabe. Beschrieben werden diese Funktionen im Abschnitt zuvor.

Hinweise:

• Ein USB-Stick muss stets direkt an den USB-Anschluss am Gerät angeschlossen werden. Die Verwendung eines USB-Verlängerungskabels wird vom Gerät nicht unterstützt. Der USB-Anschluss des Gerätes kann nicht mit einem Computer kommunizieren.
• Die Einlesedauer eines USB-Speichersticks hängt von der Geschwindigkeit des Speichermediums und der darauf befindlichen Anzahl von Titeln/Verzeichnissen ab. In manchen Fällen kann die Einlesedauer bis zu 60 Sekunden betragen.
• Schalten Sie das Gerät aus (Standby-Modus) bevor Sie einen USB-Speicherstick herausziehen. Der Hersteller ist für Datenverlust oder -beschädigung nicht verantwortlich.
• Aufgrund unterschiedlicher Komprimierungsverfahren kann es vorkommen, dass vereinzelte Dateien oder USB-Sticks nicht wiedergegeben werden können.

Stereo-Kopfhörer-Anschluss

Eine Stereokopfhörerbuchse (3,5 mm) befindet sich auf der Oberseite des Gehäuses, so dass Sie Musik hören können, ohne andere Personen zu stören. Für die Nutzung dieser Buchse stecken Sie Kopfhörer mit geringer Impedanz ein und stellen die Lautstärke auf ein angenehmes Niveau.

Anmerkung: Wenn externe Kopfhörer angeschlossen sind, werden die Lautsprecher stumm geschaltet.

Vorsicht: Das Hören bei hoher Lautstärke für lange Zeit kann die Ohren des Benutzers schädigen.

Technische Daten

ALLGEMEIN

Stromversorgung AC 100-240V\~50/60Hz

DC === (6 9XUM-2/C Batterien 1,5V, nicht im Lieferumfang enthalten)

Leistungsaufnahme (max.) 9W

Gewicht ca. 2 kg

Abmessungen ca. 360 x 215 x 185 mm (BxTxH)

Betriebstemperatur +5°C \~ +35°C

EMPFÄNGER

Empfängerband FM (UKW)

Einstellbereich / Sensibilität FM 87,5 - 108 MHz

CD-PLAYER

Wiedergabesystem Compact Disc Digital Audio System

DAC 1 bit D/A-Wandler

Über 8-facher Sample-Digitalfilter

KASSETTENPLAYER

Wiedergabesystem 2 Kanäle stereo

Frequenzbereich 125 - 6300 Hz

Tonhöhenschwankung 0,35% WRMS (JIS)

AUDIO

Lautsprecherimpedanz 8 Ohm

Kopfhörerimpedanz 32 Ohm

Technische und optische Änderungen jederzeit vorbehalten.

Antischokbescherming
