Produkttyp	DJ-CD-Player mit integriertem Mischpult
Marke	US Blaster
Modell	USB 7339
Stromversorgung	Netzteil 115/230 V (wählbar), Sicherung 250 V 1 A
Disc-Player	Doppel-CD-Player (DISK 1 und DISK 2) mit motorisiertem Fach
Hauptfunktionen	Play/Pause, Titelüberspringen, Suche, Jog/Shuttle, Pitch Control (bis ±16%), Pitch Bend, Loopen (In/Out/Reloop), Programmierung (20 Titel), Wiederholung, Single/Continue-Modi, Zeitanzeige
Integriertes Mischpult	2 Kanäle mit 3-Band-Equalizer (High, Mid, Low), Gain, Cue, Kanal-Fader, austauschbarer Crossfader, Master-Pegel, Kopfhörerausgang
Eingänge	2 wählbare Line/Phono-Eingänge (RCA), Mikrofoneingang XLR und 6,35 mm Klinke
Ausgänge	Allgemeiner Stereoausgang (RCA), Line-Ausgang
Anschlüsse	Masseschraube (GND) für Plattenspieler, Line/Phono-Umschalter
Abmessungen	Ca. 48 x 32 x 12 cm (Schätzung)
Gewicht	Ca. 5 kg (Schätzung)
Pflege und Reinigung	Verwenden Sie ein trockenes oder leicht feuchtes Tuch; keine chemischen Reinigungsmittel verwenden
Sicherheit	Nicht Hitze, Feuchtigkeit oder Vibrationen aussetzen; Gehäuse nicht öffnen; bei Störung Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Verkäufer oder einen qualifizierten Techniker; nicht autorisierte Reparaturen führen zum Garantieverlust
Allgemeine Informationen	Bedienungsanleitung auf 29 Seiten; Garantie erlischt bei unsachgemäßer Verwendung

Häufig gestellte Fragen - USB 7339 US Blaster

Wie spiele ich eine Disc auf dem USB 7339 ab?

Legen Sie die Disc in das Fach (22) und drücken Sie die Taste OPEN/CLOSE (21) zum Schließen. Drücken Sie dann die Taste PLAY/PAUSE (14), um die Wiedergabe zu starten.

Wie verwende ich die Loop-Funktion?

Drücken Sie während der Wiedergabe die Taste IN (5), um den Loop-Startpunkt festzulegen, dann OUT (8) für das Ende. Der Loop wiederholt sich automatisch. Um den letzten Loop erneut zu starten, verwenden Sie RELOOP (10).

Wie programmiere ich Titel?

Drücken Sie PROG (7), um in den Programmiermodus zu gelangen, wählen Sie einen Titel mit den Sprungtasten (9), bestätigen Sie mit PROG (7). Wiederholen Sie dies bis zu 20 Titeln, starten Sie dann die Wiedergabe mit PLAY/PAUSE (14).

Wie stelle ich die Wiedergabegeschwindigkeit (Pitch) ein?

Verwenden Sie den PITCH CONTROL-Regler (16), um zu beschleunigen oder zu verlangsamen. Aktivieren Sie bei Bedarf zuerst den Pitch mit der Taste PITCH (18). Für eine vorübergehende Änderung verwenden Sie PITCH BEND + (17) oder - (20).

Wie schließe ich ein Mikrofon an?

Schließen Sie ein Mikrofon an den MIC-Eingang (44) mit einem 6,35-mm-Klinkenstecker oder an DJ MIC (43) mit XLR an. Passen Sie den Pegel mit dem MIC DJ-Regler (30) an.

Wie verwende ich den Crossfader?

Der Crossfader (36) ermöglicht das Überblenden zwischen den beiden Kanälen. In der linken Position wird nur Kanal 1 ausgegeben, rechts nur Kanal 2, in der Mitte beide. Verwenden Sie ihn für schnelle Übergänge.

Was tun, wenn sich das Fach nicht öffnen lässt?

Stellen Sie sicher, dass Sie zuerst die STOP- oder PAUSE-Taste gedrückt haben. Wenn das Problem weiterhin besteht, überprüfen Sie die Stromversorgung und kontaktieren Sie den Verkäufer.

Wie reinige ich das Gerät?

Verwenden Sie ein sauberes, trockenes Tuch. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht. Verwenden Sie niemals chemische Reinigungsmittel oder flüchtige Flüssigkeiten.

Kann ich einen Plattenspieler anschließen?

Ja, schließen Sie den Plattenspieler an die Line/Phono-Eingänge (42) an und stellen Sie den Schalter (41) auf PHONO. Schließen Sie außerdem das Massekabel an die GND-Klemme (40) an.

Wie ändere ich den Wiedergabemodus (Single/Continue)?

Drücken Sie mehrmals die Taste ROBO/SINGLE/CONTINUE (6), bis der gewünschte Modus erreicht ist. Der aktive Modus wird auf dem Bildschirm angezeigt.

BEDIENUNGSANLEITUNG USB 7339 US Blaster

14. PLAY / PAUSE KNOP

25. VU-METRE A DIODES

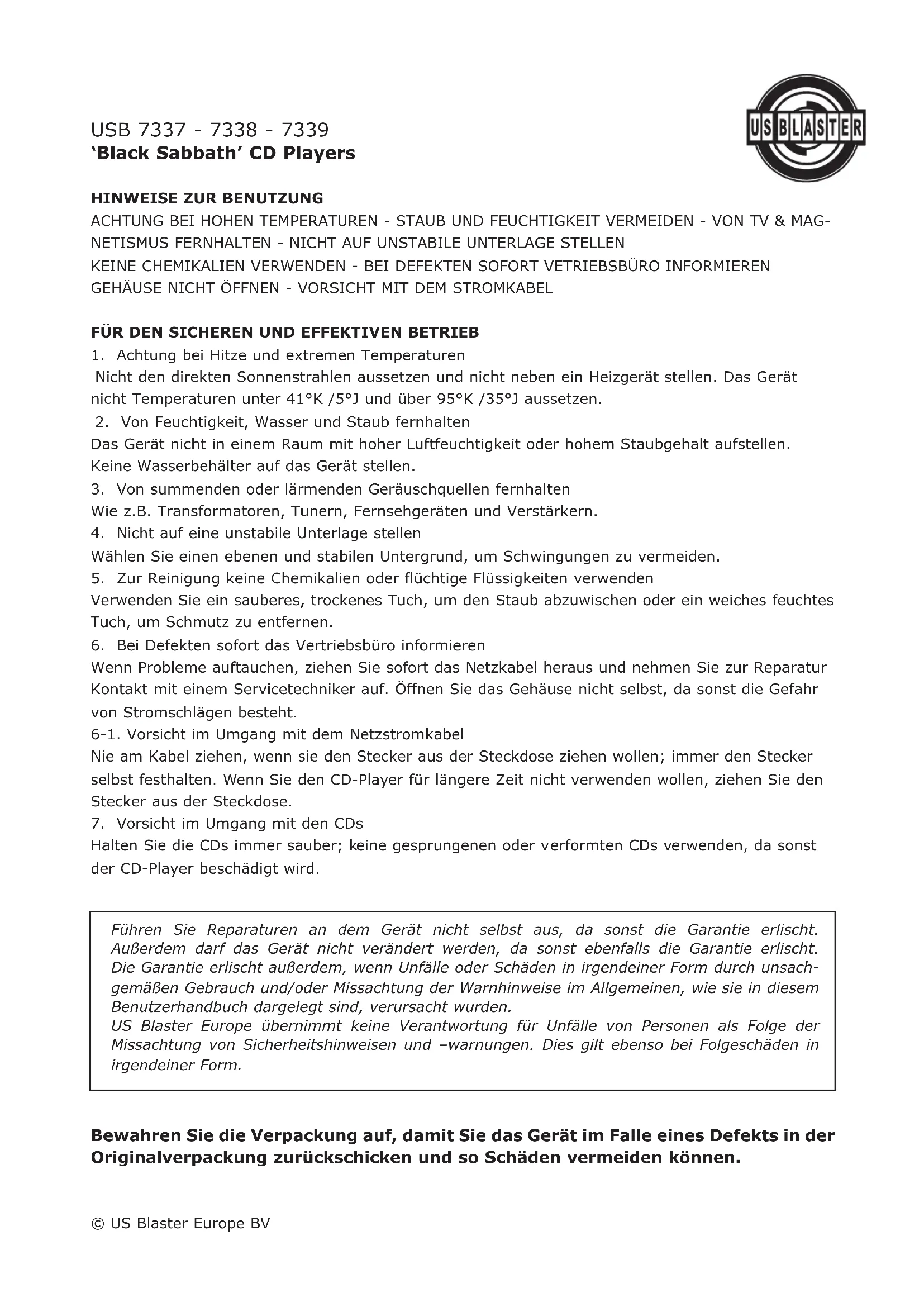

HINWEISE ZUR BENUTZUNG

ACHTUNG BEI HOHEN TEMPERATUREN - STAUB UND FEUCHTIGKEIT VERMEIDEN - VON TV & MAGNETISMUS FERNHALTEN - NICHT AUF UNSTABILE UNTERLAGE STELLEN

KEINE CHEMIKALIEN VERWENDEN - BEI DEFEKTEN SOFORT VETRIEBSBÜRO INFORMIEREN GEHÄUSE NICHT ÖFFNEN - VORSICHT MIT DEM STROMKABEL

FÜR DEN SICHEREN UND EFFEKTIVEN BETRIEB

1. Achtung bei Hitze und extremen Temperaturen

Nicht den direkten Sonnenstrahlen aussetzen und nicht neben ein Heizgerät stellen. Das Gerät nicht Temperaturen unter 41°K /5°J und über 95°K /35°J aussetzen.

1. Von Feuchtigkeit, Wasser und Staub fernhalten

Das Gerät nicht in einem Raum mit hoher Luftfeuchtigkeit oder hohem Staubgehalt aufstellen. Keine Wasserbehälter auf das Gerät stellen.

1. Von summenden oder lärmenden Geräuschquellen fernhalten

Wie z.B. Transformatoren, Tunern, Fernsehgeräten und Verstärkern.

1. Nicht auf eine unstabile Unterlage stellen

Wählen Sie einen ebenen und stabilen Untergrund, um Schwingungen zu vermeiden.

1. Zur Reinigung keine Chemikalien oder flüchtige Flüssigkeiten verwenden

Verwenden Sie ein sauberes, trockenes Tuch, um den Staub abzuwischen oder ein weiches feuchtes Tuch, um Schmutz zu entfernen.

1. Bei Defekten sofort das Vertriebsbüro informieren

Wenn Probleme auftauchen, ziehen Sie sofort das Netzkabel heraus und nehmen Sie zur Reparatur Kontakt mit einem Servicetechniker auf. Öffnen Sie das Gehäuse nicht selbst, da sonst die Gefahr von Stromschlägen besteht.

6-1. Vorsicht im Umgang mit dem Netzstromkabel

Nie am Kabel ziehen, wenn sie den Stecker aus der Steckdose ziehen wollen; immer den Stecker selbst festhalten. Wenn Sie den CD-Player für längere Zeit nicht verwenden wollen, ziehen Sie den Stecker aus der Steckdose.

1. Vorsicht im Umgang mit den CDs

Halten Sie die CDs immer sauber; keine gesprungenen oder verformten CDs verwenden, da sonst der CD-Player beschädigt wird.

Führen Sie Reparaturen an dem Gerät nicht selbst aus, da sonst die Garantie erlischt. Außerdem darf das Gerät nicht verändert werden, da sonst ebenfalls die Garantie erlischt. Die Garantie erlischt außerdem, wenn Unfälle oder Schäden in irgendeiner Form durch unsachgemäßen Gebrauch und/oder Missachtung der Warnhinweise im Allgemeinen, wie sie in diesem Benutzerhandbuch dargelegt sind, verursacht wurden.

US Blaster Europe übernimmt keine Verantwortung für Unfälle von Personen als Folge der Missachtung von Sicherheitshinweisen und -warnungen. Dies gilt ebenso bei Folgeschäden in irgendeiner Form.

Bewahren Sie die Verpackung auf, damit Sie das Gerät im Falle eines Defekts in der Originalverpackung zurückschicken und so Schäden vermeiden können.

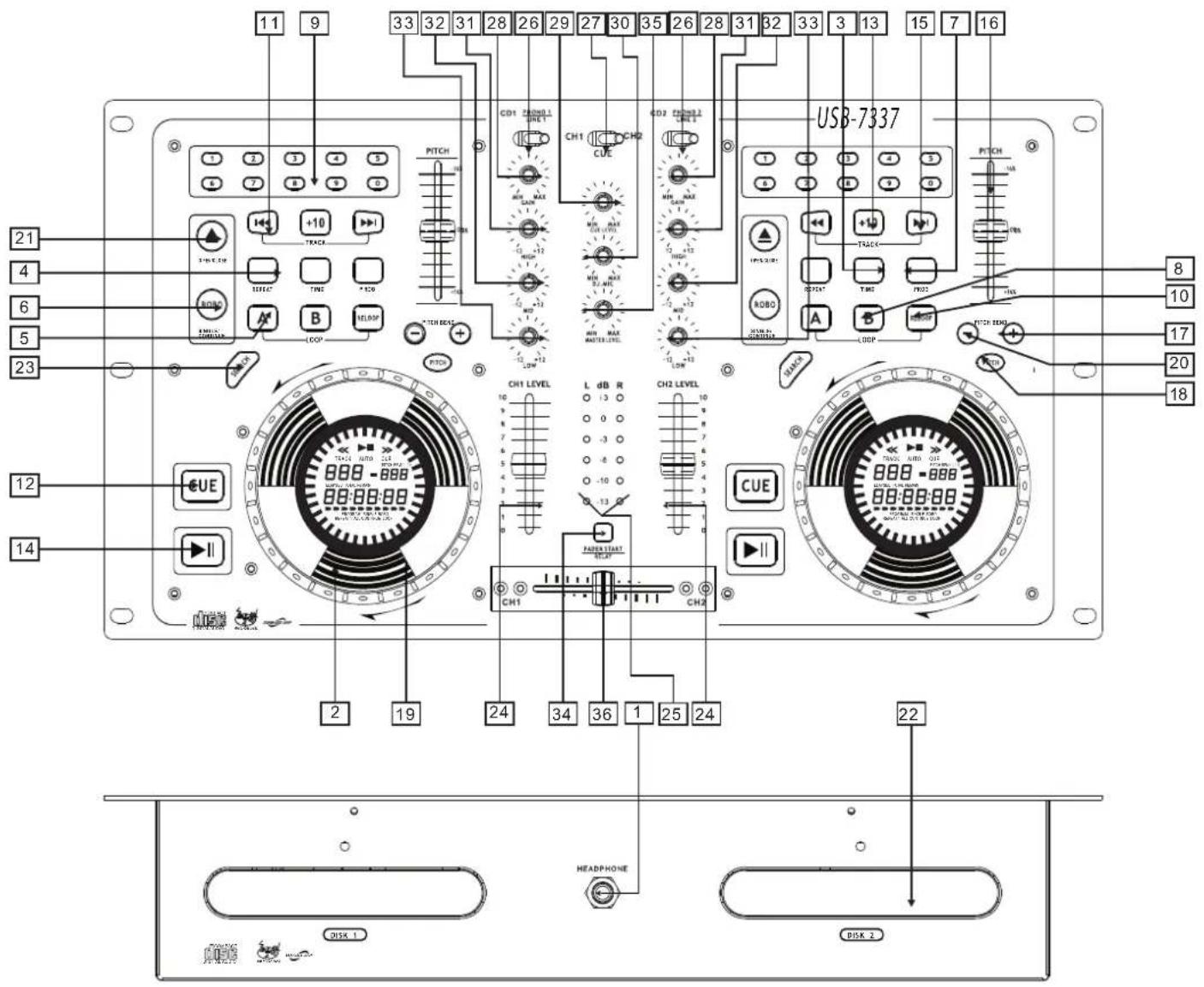

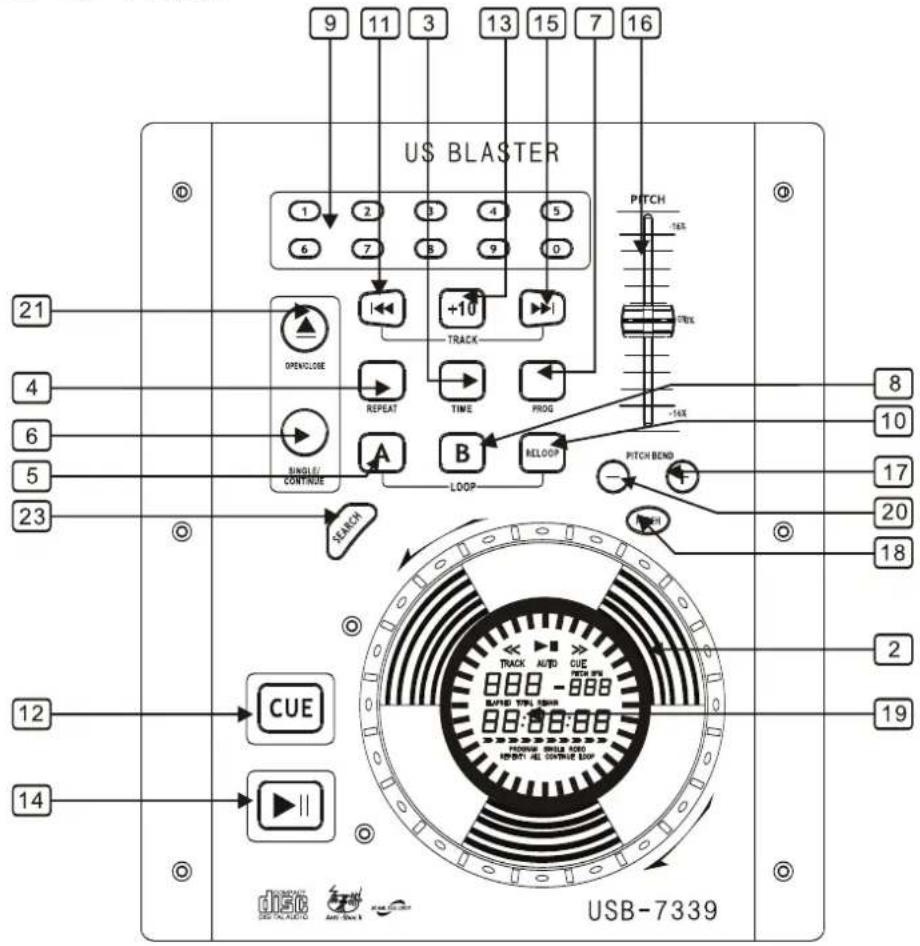

1. KOPFHÖRER BÜCHSE

Wird für die Verbindung mit einem Kopfhörer gebraucht.

2. JOG und SHUTTLE RÄDER

Shuttle: Benutzen Sie die Drehscheibe um die Suchrichtung und die Geschwindigkeit vorzuwählen. Die Disc wird in die Vorwärtsrichtung abgescannt, wenn die Drehscheibe von der Mitte aus nach rechts gedreht wird, und in die Rückwärtsrichtung abgescannt wenn die Drehscheibe nach links gedreht wird. Das Abscannen wird beschleunigt wenn die Drehscheibe schneller gedreht wird.

Jog: Wenn sie im Pause Modus an dem Jog drehen, wird der Punkt an dem der Ton produziert wird, mit einigen Zeitrahmen aufgerückt, entsprechend der Anzahl Klicken. Rechtsrum bewegt sich der Punkt vorwärts, linksrum bewegt sich der Punkt rückwärts.

Im Abspielmodus erhöht oder verringert der Jog die Geschwindigkeit des Lieds.

(rechtsrum: Erhöhung, linksrum: Abnahme).

3. ZEIT TASTE

Benutzen Sie diese Taste, um den Zeitmodus zu wählen: abgelaufene Zeit, restliche Zeit oder restliche Totalzeit.

4. DAUERFUNKTIONSTASTE

Benutzen Sie diese Taste, um einen Track oder alle Tracks der CD zu wiederholen.

5. EIN TASTE (LOOP SYSTEM)

Diese Taste stellt den Anfang des Loops ein. Der Loopindikator blinkt auf der Anzeige auf.

6. ROBO: EINZELN/ UNUNTERBROCHENEN

Betätigen Sie diese, um zwischen den EINZELNEN und UNUNTERBROCHENEN Spielmodus zu schalten. Der vorgewählte Modus wird auf dem LCD Schirm angezeigt. Im EINZELNEN Modus stoppt die Einheit nach jedem Track. Im UNUNTERBROCHENEN Modus liest die Einheit alle Tracks und stoppt.

7. PROG TASTE

Sie können einige Tracks (20 Tracks Maximum) programmieren:

- Drücken Sie die PGM Taste um in den Programmmodus zu kommen.

- Benutzen Sie die Skip Track Tasten, um den gewünschten Track zu wählen, drücken Sie dann die PGM Taste

- Wiederholen Sie den Vorgang um alle gewünschten Tracks vorzuwählen.

- Drücken Sie die Spiel-/ Pausentaste, um das Playback zu beginnen.

8. AUS TASTE (LOOP SYSTEM)

Wenn Sie diese Taste betätigen, stellen Sie den Endpunkt des nahtlosen Loops ein und Sie beginnen den Loop. Um den Loop zu beenden, betätigen Sie diese Taste wieder.

9. TRACK WAHL TASTE

Die 0-9 Tasten drücken erlaubt Ihnen die Tracks sofort zu wählen.

10. RELOOP TASTE (LOOP SYSTEM)

Diese Taste wird benutzt um den zuletzt gespeicherten Loop zu beginnen.

11. SKIP I<< TASTE

Benutzen Sie diese Taste, um den Track wiederzubeginnen oder den vorhergehenden Track vorzuwählen.

12. CUE-TASTE

Das Betätigen der CUE-Taste während des Abspielens liefert eine Rückkehr zur Position, auf der das Abspielen begann.

13. +10 TASTE

Gebrauchen Sie diese Taste um 10 Tracks zu überspringen.

14. PLAY / PAUSE TASTE

Der Taktabstand steigt automatisch, wenn die + Taste betätigt wird, und kehrt zum ursprünglichen Taktabstand zurück wenn sie freigegeben wird.

15. SKIP >>I TASTE

Benutzen Sie diese Taste, um den folgenden Track vorzuwählen.

16. PITCH REGELUNG

Benutzen Sie diesen Fader, um die Geschwindigkeit des Tracks zu erhöhen oder zu verringern.

17. PITCH BEND + TASTE

Der Taktabstand steigt automatisch, wenn die + Taste betätigt wird, und kehrt zum ursprünglichen Taktabstand zurück wenn sie freigegeben wird.

18. PITCH TASTE

Wenn Sie diese Taste betätigen, ist die Regulierung des Taktabstandpotentiometers vorhanden.

19. ANZEIGE

20. PITCH BEND TASTE

Der Taktabstand fällt während die Taste betätigt wird, und kehrt zum ursprünglichenTaktabstand zurück, wenn sie freigegeben wird.

21. AUSWURFTASTE

Eindrücken zum Laden oder ausweren der Scheibe.

ANMERKUNG: Der Scheibehälter öffnet sich nicht bevor Stop- oder Pausetaste zuerst betätigt worden ist.

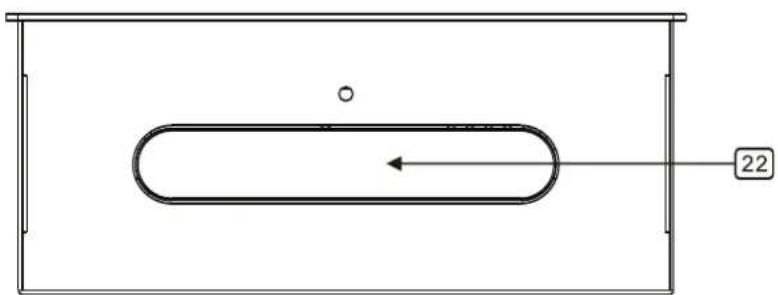

22. DISC HALTER

Legen Sie die Disc in den Halter, drücken Sie auf die AUF/ZU Taste um den Disc Halter zu öffnen und zu schließen.

23. SUCH TASTE

Wenn die LED Anzeige aufleuchtet, drehen Sie an dem Jog zur schnellen vorwärts und rückwärts Suche, wenn der Jog für 8 Sekunden unbewegt ist, stellt die Anzeige sich ab.

24. INPUT BLENDER

Kontrolliert individuelle Ausgangsniveaus für Kanal 1-2 in dem Mix

25. LED METER

Zeigt den Master Output niveau an.

1. EINGANG KIPPSCHALTER

Wählt vor, welche Quelle live sein wird zu dem Kanal basiert auf was Sie zu dem Rückwandeingang verbunden haben. In Position CD1-2 sind die internen CD-Maßeinheiten aktiv.

1. CUE FÜR CH1-2

Wählt vor, welcher Ausgang live sein wird an dem Kanal für CH1 und CH2

1. CH1 & CH2 GAIN CONTROL

Reguliert Niveaus CH1 und CH2

1. CUE LEVEL CONTROL

Reguliert Cue Volumen

1. DJ MIC

Reguliert Mikrophonniveau

1. HOHER FADER 1-2

Reguliert Gleichstellung CH1&CH2 der hohen Töne

1. MITTLERER FADER 1-2

Reguliert Sie Gleichstellung CH1&CH2 der mittleren Töne

1. NIEDRIGER FADER 1-2

Reguliert Gleichstellung CH1&CH2 der niedrigen Töne

1. FADER-ANFANG

Aktivierung erlaubt Ihnen, die CD-Spieler von Ihrem Crossfader zu beginnen. Die Fahrt von links nach rechts läßt den rechten CD- Spieler anfangen und pausiert den linke CD-Spieler.

1. MASTER LEVEL

Reguliert den Master Level Ausgang

1. AUSTAUSCHBARES CROSSFADER

Erzielt saubere Übergänge zwischen den zwei Eingangskanale. Das „harte Links“ selektiert Kanal 1. Das „harte Rechs“ selektiert Kanal 2. Mit dem zentrierten Crossfader sind beide zugewiesenen Kanale live. Benutzen Sie den Crossfader für die schnellen und nahtlosen Übergänge von einem Kanal zum anderen.

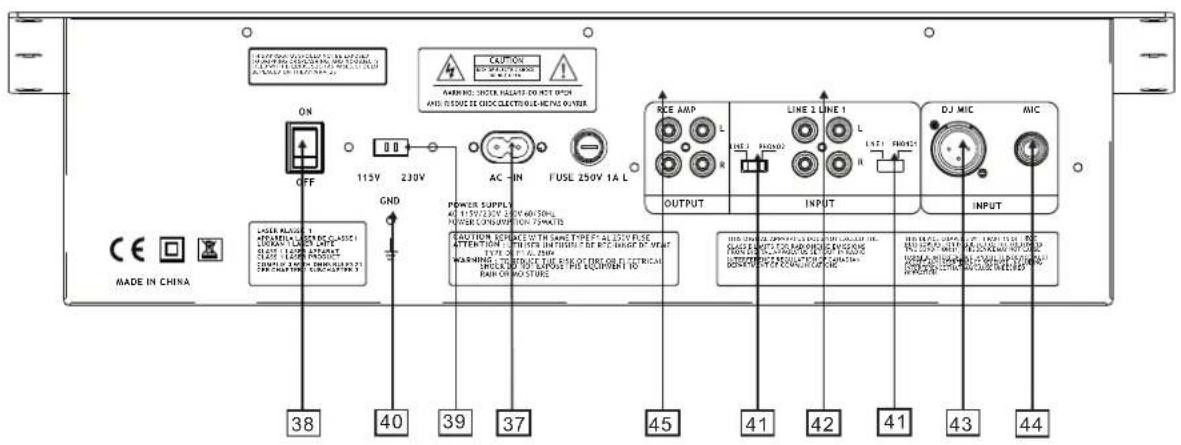

Hinterer Anschluß:

Hinterer Anschluß:

37. WECHSELSTROM SCHNUR

Benutzten Sie diesen Kabel, um die Wechselstrom Netzspannung an die Einheit anzuschließen.

38. AN-/AUS-SCHALTER

Drücken Sie diesen Knopf ein um den Strom ANzuschalten, drücken Sie ihn nochmal ein um den Strom AUSzuschalten.

39. SPG.VERSORGUNGSTEIL-SCHALTER

Benutzte diesen Vorwahl, um das korrekte Spg. Versorgungsteil zu wählen.

40. GND

Erdungsöse für Schallplattenspieleranschluß. Benutzen Sie immer diesen Anschluß, wenn Sie schallplatten verwenden. (Ihr Schallplattenspieler sollte einen Erdungsdraht haben)

41. LINE/PHONO EINGANG SCHALTER

Verwenden Sie dies um entweder Line oder Phono Apparatur zu erlauben die an Ihren Kanälen verbunden werden können. Wenn der Phono Eingang vorgewählt wird, wird Ihr Signal direkt zu den hochwertigen RIAA phono Vorverstärkern eingezogen. Linienausgänge überbelasten die empfindlichen Phono Vorverstärker und klingt dann sehr schlecht, deshalb seien Sie sich immer davon sicher, den Line/Phono Schalter auf Line umzuschalten vor dem Anschluß der Line Ausgänge.

42. EINGANG

Schließen Sie hier Ihr Line Gerät an sowie ein Kasettenrekorder oder einen zusätzlichen CD-Spieler.

43. DJ MIC

Für XLR Art Mikrophone.

44. MIC EINGANG

Für 1/4" Mikrophonstecker.

45. HAUPT STEREOAUSGANG

Unausgeglichene RCA Stecker gesteuert durch den Master Fader.

46. LINE AUS

Schließen Sie dies an den Linien Eingang eines Mischers an.

USB 7337 - USB 7338

11 9 33 32 31 28 26 29 27 30 35 26 28 31 32 33 3 13 15 7 16 CD1 Z-001.1 PITCH CH1 CUE CD2 T-000.1 USB-7337 PITCH +10 Track MIN MAX HOLD MIN MAX MIN MAX RIOBO A GDP TRACK TMO PIOS TWO CDD USB-7337 8 10 17 20 18 21 4 6 5 23 12 14 CUE 2 19 24 34 36 1 25 24 22 HEADPHONE DISK 1 DISK 2

MADE IN CHINA ON OFF 113V 230V GND Laser RAGE 1 40 1000Ω Litter C, A552 1000Ω Litter SPE 6125 1120V 2400Ω 798/541/14 1892/239/96 T AC -IN FUSE 250V 1A L POWER SUPPLY 41 1150/230V 230V 60.50kV POWER CAPSIPATION 10V 74WWD CAUTION SERVICE WITH SAME TYPE: 41 250V FUSE ATTENTION : THRESH WITH THRESH OF ICE HANGE OF VENT WARNING: TO CONNECT THE EYE OF DRY OUT SETRICAL DRUM ON MOASURE AND THE EQUIPMENT TO RARE ON MOASURE RICE AMP LINE 1 LINE 1 LINE 2 LINE 2 LINE 3 LINE 3 RJ MHC OUTPUT INPUT DJ MIC MIC INPUT 38 40 39 37 45 41 42 41 43 44

USB 7339

US BLASTER 1 2 3 4 5 6 7 8 9 0 OPENCLOSE +10 TRACK REPEAT TIME PROG SINGLE/ CONTINUE A B RELOOP LOOP PITCH 16X -14X PITCH BEND SEARCH USB-7339 12 CUE 14 II 21 4 6 5 23 8 10 17 20 18 2 19
