Producttype	CD DJ-speler met ingebouwde mengtafel
Merk	US Blaster
Model	USB 7339
Voeding	Netvoeding 115/230 V (selecteerbaar), zekering 250 V 1 A
Schijfeenheid	Dubbele CD-speler (DISK 1 en DISK 2) met gemotoriseerde lade
Hoofdfuncties	Afspelen/pauze, nummers overslaan, zoeken, jog/shuttle, pitch control (tot ±16%), pitch bend, looping (In/Out/Reloop), programmeren (20 nummers), herhalen, Single/Continue modi, tijdsweergave
Ingebouwde mengtafel	2 kanalen met 3-bandse equalizer (High, Mid, Low), gain, cue, kanaalfader, verwisselbare crossfader, masterniveau, hoofdtelefoonuitgang
Ingangen	2 selecteerbare lijn/phono-ingangen (RCA), microfooningang XLR en 6,35 mm jack
Uitgangen	Algemene stereo-uitgang (RCA), lijnuitgang
Aansluitingen	Aardingsklem (GND) voor platenspeler, lijn/phono-schakelaar
Afmetingen	Ongeveer 48 x 32 x 12 cm (schatting)
Gewicht	Ongeveer 5 kg (schatting)
Onderhoud en reiniging	Gebruik een droge of licht vochtige doek; geen chemische producten gebruiken
Veiligheid	Niet blootstellen aan hitte, vocht of trillingen; behuizing niet openen; bij storing de stekker uittrekken
Onderdelen en repareerbaarheid	Neem contact op met de verkoper of een gekwalificeerde technicus; niet-geautoriseerde reparaties maken de garantie ongeldig
Algemene informatie	Gebruiksaanwijzing beschikbaar op 29 pagina's; garantie vervalt bij verkeerd gebruik

Veelgestelde vragen - USB 7339 US Blaster

Hoe lees ik een schijf op de USB 7339?

Plaats de schijf in de lade (22) en druk op de knop OPEN/CLOSE (21) om te sluiten. Druk vervolgens op de knop AFSPELEN/PAUZE (14) om het afspelen te starten.

Hoe gebruik ik de looping (loop)?

Tijdens het afspelen drukt u op de knop IN (5) om het begin van de loop in te stellen, en vervolgens op OUT (8) voor het einde. De loop herhaalt zich automatisch. Gebruik RELOOP (10) om de laatste loop opnieuw te starten.

Hoe programmeer ik nummers?

Druk op PROG (7) om de programmamodus te openen, selecteer een nummer met de overslaaknoppen (9), bevestig met PROG (7). Herhaal tot 20 nummers en start het afspelen met AFSPELEN/PAUZE (14).

Hoe stel ik de afspeelsnelheid (pitch) in?

Gebruik de fader PITCH CONTROL (16) om te versnellen of vertragen. Schakel indien nodig eerst de pitch in met de knop PITCH (18). Gebruik voor een tijdelijke wijziging PITCH BEND + (17) of - (20).

Hoe sluit ik een microfoon aan?

Sluit een microfoon aan op de MIC-ingang (44) met een 6,35 mm jack of op DJ MIC (43) met een XLR. Pas het niveau aan met de regelaar MIC DJ (30).

Hoe gebruik ik de crossfader?

De crossfader (36) laat u overvloeien tussen de twee kanalen. In de linkerpositie wordt alleen kanaal 1 afgespeeld; rechts alleen kanaal 2; in het midden beide. Gebruik hem voor snelle overgangen.

Wat moet ik doen als de lade niet opent?

Zorg ervoor dat u eerst op de knop STOP of PAUZE hebt gedrukt. Als het probleem aanhoudt, controleer dan de voeding en neem contact op met de verkoper.

Hoe reinig ik het apparaat?

Gebruik een schone, droge doek. Voor hardnekkige vlekken de doek licht bevochtigen. Gebruik nooit chemische producten of vluchtige vloeistoffen.

Kan ik een platenspeler aansluiten?

Ja, sluit de platenspeler aan op de lijn/phono-ingangen (42) en zet de schakelaar (41) op PHONO. Sluit ook de aardkabel aan op de aardingsklem (40).

Hoe verander ik de afspeelmodus (Single/Continue)?

Druk meerdere keren op de knop ROBO/SINGLE/CONTINUE (6) tot de gewenste modus is geselecteerd. De actieve modus wordt op het scherm weergegeven.

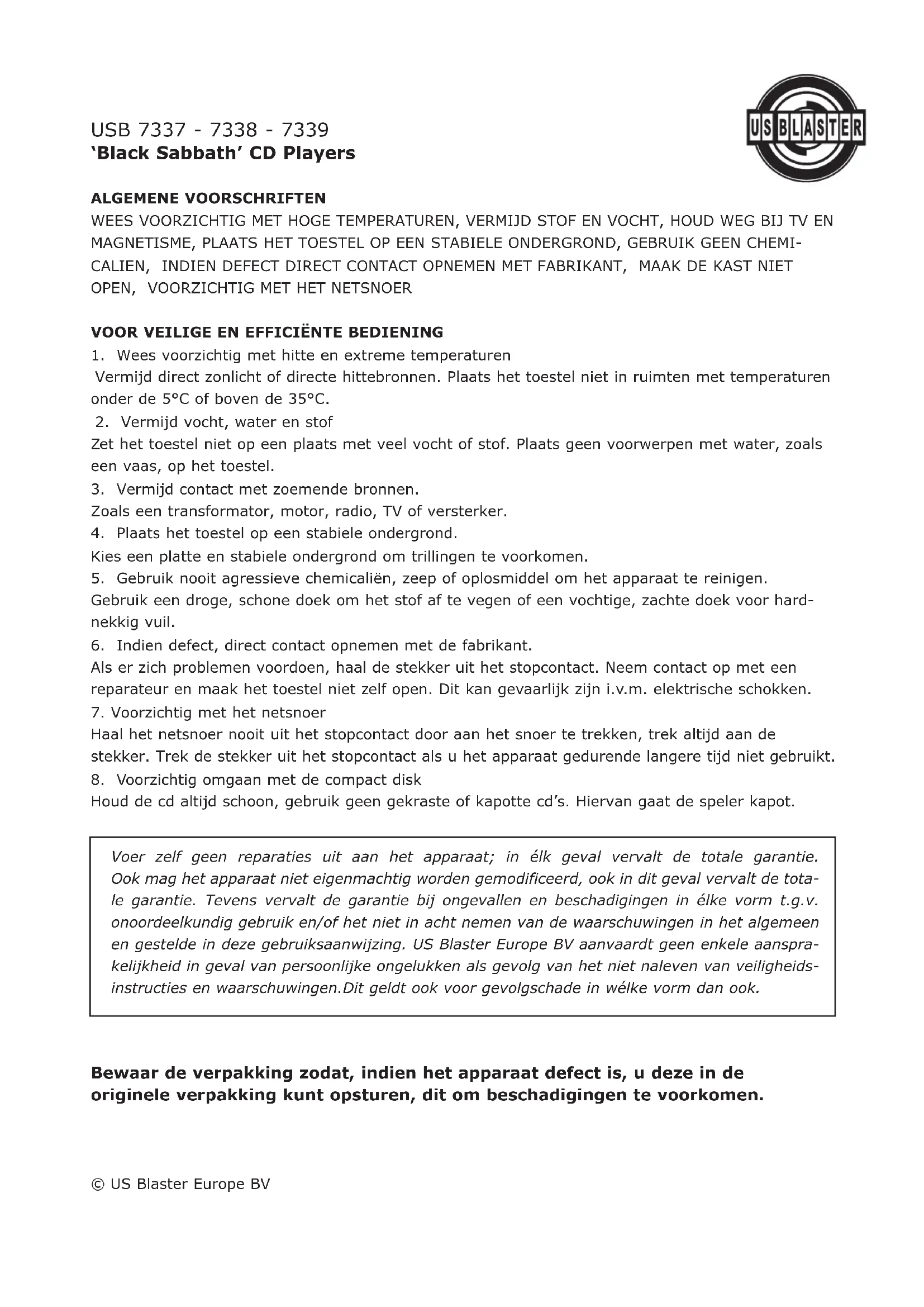

GEBRUIKSAANWIJZING USB 7339 US Blaster

1. Wees voorzichtig met hitte en extreme temperaturen

Vermijd direct zonlicht of directe hittebronnen. Plaats het toestel niet in ruimten met temperaturen onder de 5°C of boven de 35°C.

1. Vermijd vocht, water en stof

Zet het toestel niet op een plaats met veel vocht of stof. Plaats geen voorwerpen met water, zoals een vaas, op het toestel.

1. Vermijd contact met zoemende bronnen.

Zoals een transformator, motor, radio, TV of versterker.

1. Plaats het toestel op een stabiele ondergrond.

Kies een platte en stabiele ondergrond om trillingen te voorkomen.

1. Gebruik nooit agressieve chemicaliën, zeep of oplosmiddel om het apparaat te reinigen.

Gebruik een droge, schone doek om het stof af te vegen of een vochtige, zachte doek voor hardnekkig vuil.

1. Indien defect, direct contact opnemen met de fabrikant.

Als er zich problemen voordoen, haal de stekker uit het stopcontact. Neem contact op met een reparateur en maak het toestel niet zelf open. Dit kan gevaarlijk zijn i.v.m. elektrische schokken.

1. Voorzichtig met het netsnoer

Haal het netsnoer nooit uit het stopcontact door aan het snoer te trekken, trek altijd aan de stekker. Trek de stekker uit het stopcontact als u het apparaat gedurende langere tijd niet gebruikt.

1. Voorzichtig omgaan met de compact disk

Houd de cd altijd schoon, gebruik geen gekraste of kapotte cd's. Hiervan gaat de speler kapot.

Voer zelf geen reparaties uit aan het apparaat; in élk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Tevens vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en/of het niet in acht nemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. US Blaster Europe BV aanvaardt geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheids-instructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

Bewaar de verpakking zodat, indien het apparaat defect is, u deze in de originele verpakking kunt opsturen, dit om beschadigingen te voorkomen.

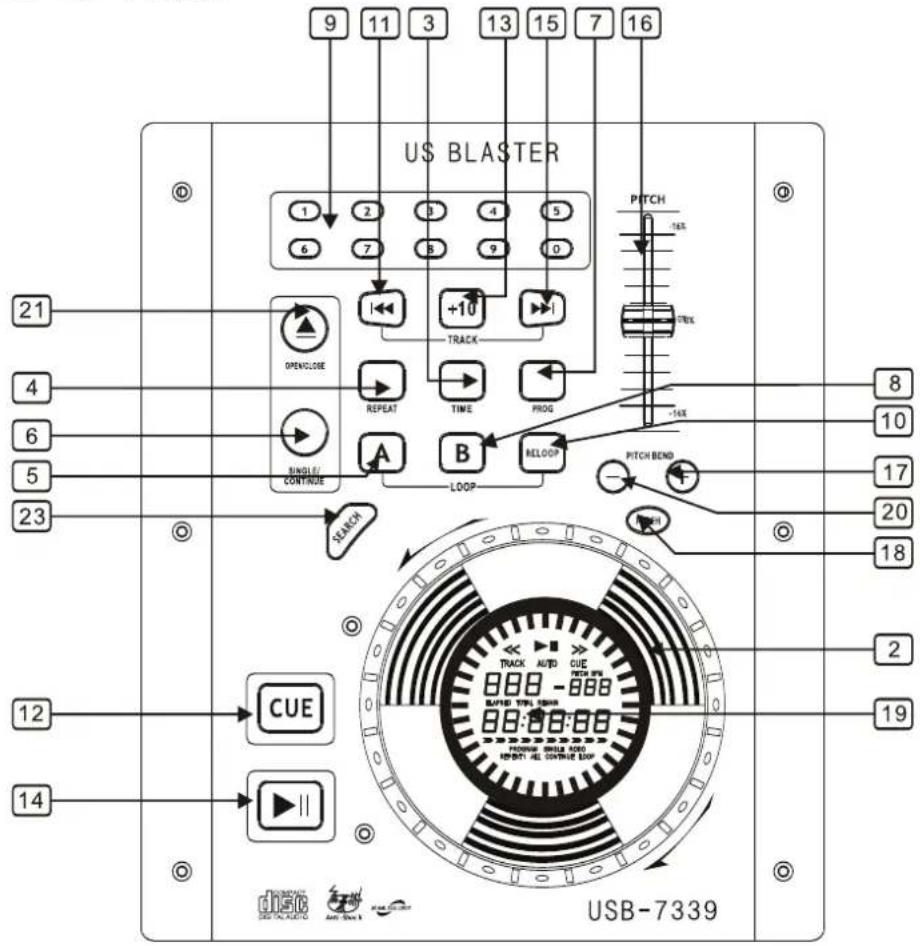

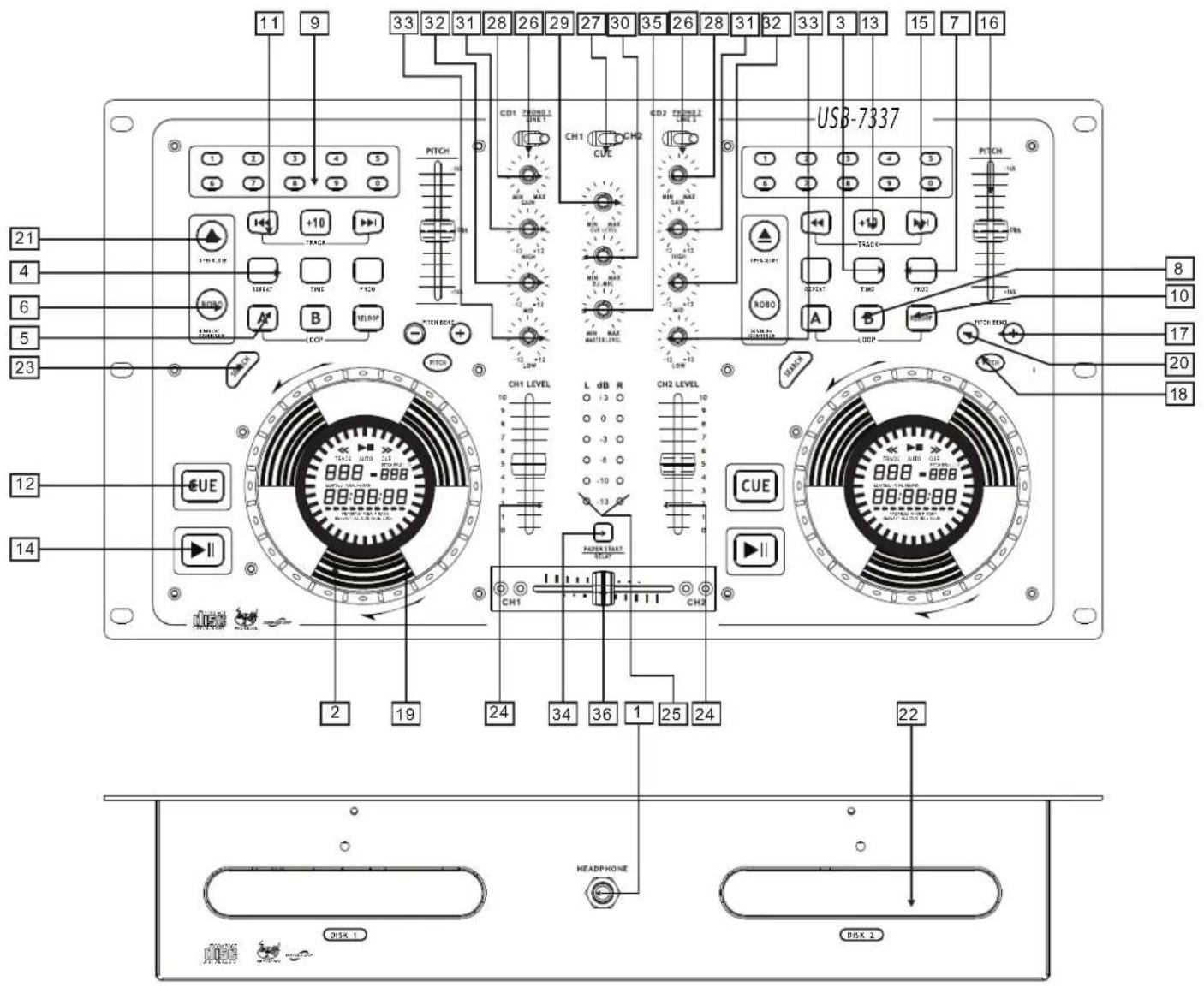

1. HOOFDTELEFOON JACKS

Wordt gebruikt voor het aansluiten voor hoofdtelefoons

2. JOG & SHUTTLE WIELEN

Shuttle: Gebruik het wiel om de scan richting en snelheid te selecteren. De disc wordt in een voorwaartse richting gescanned wanneer het shuttle wiel met de klok mee gedraaid wordt vanuit de neutrale positie, en in de omgekeerde richting wanneer het shuttle wiel linksdraaiend wordt gedraaid. Het scannen wordt versnelt wanneer het shuttle wiel sneller gedraaid wordt.

Jog: Als u in pauze modus de jog draaid, wordt het punt waarop het geluid wordt geproduceerd door een aantal frames verplaatst, congruent aan de aantal kliks. Met de klok mee zet je dat punt vooruit, tegen de klok in zet je het punt achteruit.

In speel modus verhoogt of verlaagd de jog de snelheid van het lied.

(met de klok mee: verhogend, tegen de klok in: verlagend).

3. DE TIJD KNOP

Gebruik deze knop om de tijdwijze te kiezen: verlopen tijd, de resterende tijd of de totale resterende tijd.

4. HERHAAL KNOP

Gebruik deze knoop om één track of alle tracks van de CD te herhalen.

5. IN KNOP (LOOP SYSTEEM)

Deze knop stelt het beginpunt van de loop in. De loopindicatoren flitsen op de display.

6. ROBO: SINGLE/CONTINUE

Druk deze aan schakelaar in om de SINGLE en de ONONDERBROKEN afspeelwijze te wisselen. De geselecteerde wijze is vermeld op het LCD scherm. In de SINGLE modus stopt de eenheid na elke track. In de CONTINUE (ononderbroken) modus, speelt de eenheid alle tracks door tot het einde.

7. PROG KNOP

U kunt diverse tracks (max. 20 tracks) programmeren:

• Druk de PGM knop in om de programma modus in te gaan.
• Gebruik de "skip track" knoppen om de track te kiezen u wilt, druk dan de PGM knop in
• Herhaal dit om alle tracks te selecteren die u wilt.
• Druk de play/pauzeknop om de playback te beginnen.

8. UIT KNOP (LOOP SYSTEEM)

Wanneer u deze knop indrukt, stelt u het eindpunt van de loop in en start u de loop. Om de loop te beëindigen, druk opnieuw deze knop in.

9. TRACK SELECTIE KNOPPEN

Door de knoppen 0-9 te drukken, selecteerd u direct een track.

10. RELOOP KNOP (LOOP SYSTEEM)

Deze knop wordt gebruikt om de laatste bewaarde loop te beginnen.

11. SKIP I<< KNOP

Gebruik deze knoop om de track te laten herstarten of om de vorige track te selecteren.

12. DE CUE KNOP

Het indrukken van de CUE knop tijdens het afspelen leidt tot een terugkeer naar de positie waarop het afspelen was begonnen.

13. +10 KNOP

Gebruik deze knop om 10 tracks te skippen.

De snelheid zal automatisch toenemen wanneer de + knop wordt ingedrukt en zal terugkeren naar de originele snelheid wanneer het wordt losgelaten.

15. SKIP >>| KNOP

Gebruik deze knop om de volgende track te selecteren.

16. PITCH CONTROL

Gebruik deze fader om de snelheid van de track te verhogen of te verminderen.

17. PITCH BEND + KNOP

De snelheid zal automatisch toenemen wanneer de + knop wordt ingedrukt en zal terugkeren naar de originele snelheid wanneer het wordt losgelaten.

18. PITCH KNOP

Als u deze knop drukt wordt de bijstelling van de hoogtepotentiometer beschikbaar.

19. DISPLAY

20. PITCH BEND - KNOP

De snelheid zal dalen terwijl de knop wordt ingedrukt en op de originele snelheid teruggebracht wanneer het wordt losgelaten.

21. EJECT KNOP

Druk deze knop in om een schijf te laden of uit te werpen.

NOTA: de schijf houder zal niet openen tenzij de stop of pauze knop eerst is ingedrukt.

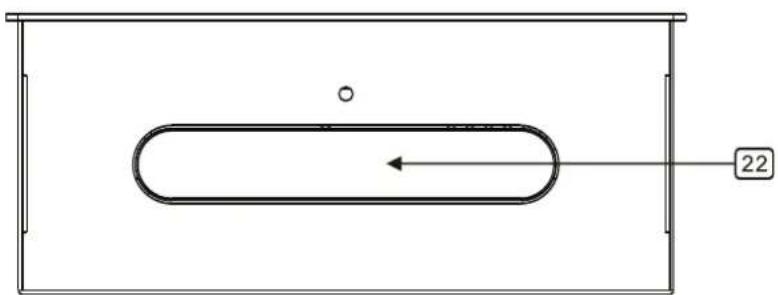

22. DISC HOUDER

Plaats de disc in de houder, druk op de OPEN/DICHT knop om de disc houder te openen en te sluiten.

23. SEARCH KNOP

Wanneer de indicator LED brand, draai de jog voor en-achteruit voor het snelle zoeken, wanneer de jog voor 8 seconden onbewogen is, schakelt de indicator zichzelf uit.

24. INPUT FADER

Controleerd de individuele bron niveaus voor CH1-2 in de mix

25. LED METER

Geeft het master output niveau aan.

1. DE KNEVELSCHAKELAAR VAN DE INPUT

Selecteert welke bron aan dat kanaal live zal zijn, gebaseerd op wat u aan de achtersectie van de paneelinput verbonden heeft. In positie CD1-2 zijn de interne CD eenheden actief.

1. CUE VOOR CH1-2

Selecteert welke bron aan dat kanaal voor CH1 &CH2 live zal zijn

1. CH1 & CH2 GAIN CONTROL

Past niveaus CH1& CH2 aan

1. CUE LEVEL CONTROL

Past cue volume aan

1. DJ MIC

Past microfoonniveau aan

1. HOGE FADER 1-2

Past gelijkmaking CH1&CH2 van hoge tonen aan

1. MEDIO FADER 1-2

Past gelijkmaking CH1&CH2 van medio tonen aan

1. LAGE FADER 1-2

Pas gelijkmaking CH1&CH2 van lage tonen aan

1. BEGIN FADER

De activering staat u toe om de CD spelers van uw crossfader te beginnen. De reis van links naar rechts laat de rechter CD speler beginnen en zal de linker CD speler pauzeren.

1. MASTER LEVEL

Past het Master Level output aan.

1. VERVANGBARE CROSSFADER

Bereikt schone overgangen tussen de twee input kanalen. 'Hard link' selecteert kanaal 1. Het hard rechts' selecteert kanaal 2. Met de gecentreerde crossfader, zijn beide toegewezen kanalen live. Gebruik de crossfader voor snelle en naadloze overgangen van de éne geselecteerde kanaal naar de andere.

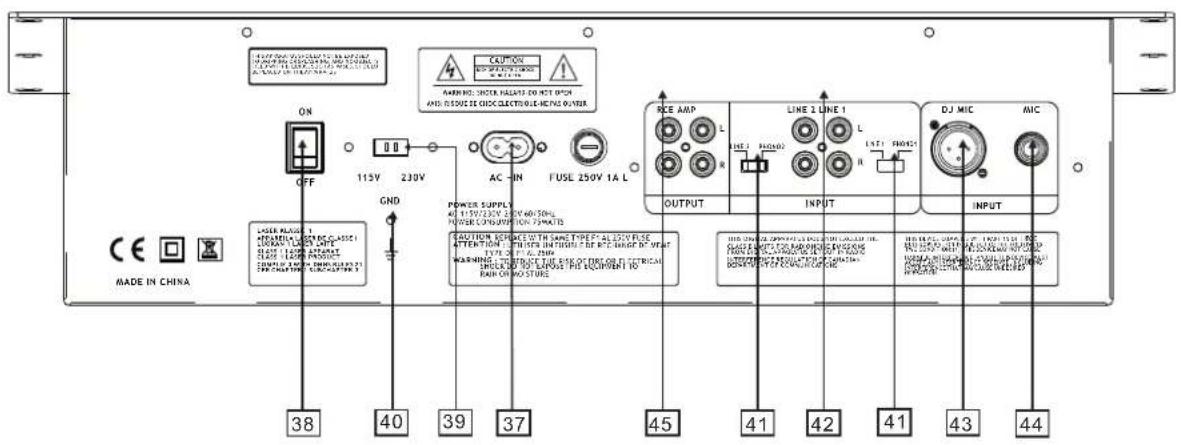

Achter Verbinding:

37. AC KABEL

Gebruik deze kabel om de AC netvoeding met de eenheid te verbinden.

38. AAN/UIT KNOP

Druk deze knop in om het apperaat AAN te zetten, druk het nogmaals in om het UIT te zetten.

39. VOEDINGSSCHAKELAAR

Gebruikte deze keuzeschakelaar om de correcte voeding te kiezen.

40. GND

Grondend verbindingslip voor verbinding met een platenspeler. Gebruik altijd deze verbinding wanneer er gebruik wordt gemaakt van platenspelers. (Uw platenspeler zou een grondingsdraad moeten hebben)

41. LINE/PHONO DE SCHAKELAAR VAN DE INPUT

Gebruik dit om of lijnniveau of phononiveau apparatuur in uw kanaalinput toe te laten. Wanneer de phonoinput wordt geselecteerd, wordt uw signaal rechtstreeks gevoed aan de RIAA phono- voorversterkers van uitstekende kwaliteit. De line niveau apparatuur zal de gevoelige phono pre- amps overbelasten en zal zeer slecht klinken, wees daarom altijd zeker dat de lijn/phonoschake- laar aan lijn is gekoppeld vóór het verbinden van lijnbronnen.

42. INPUT

Sluit hier een Line apparaat aan zoals een tapedek of een extra CD speler.

43. DJ MIC

Voor XLR type microfoons.

44. MIC INPUT

Voor 1/4" microfoonpluggen.

45. STEREO HOOFDOUTPUT

Onevenwichtige RCA connectoren die worden geconrolleerd door de Master fader.

46. LIJN UIT

Verbind met de lijninput van een mixer.
