BEDIENUNGSANLEITUNG VASDAC VELLEMAN

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über diesen Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortinges Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma

VASDAC

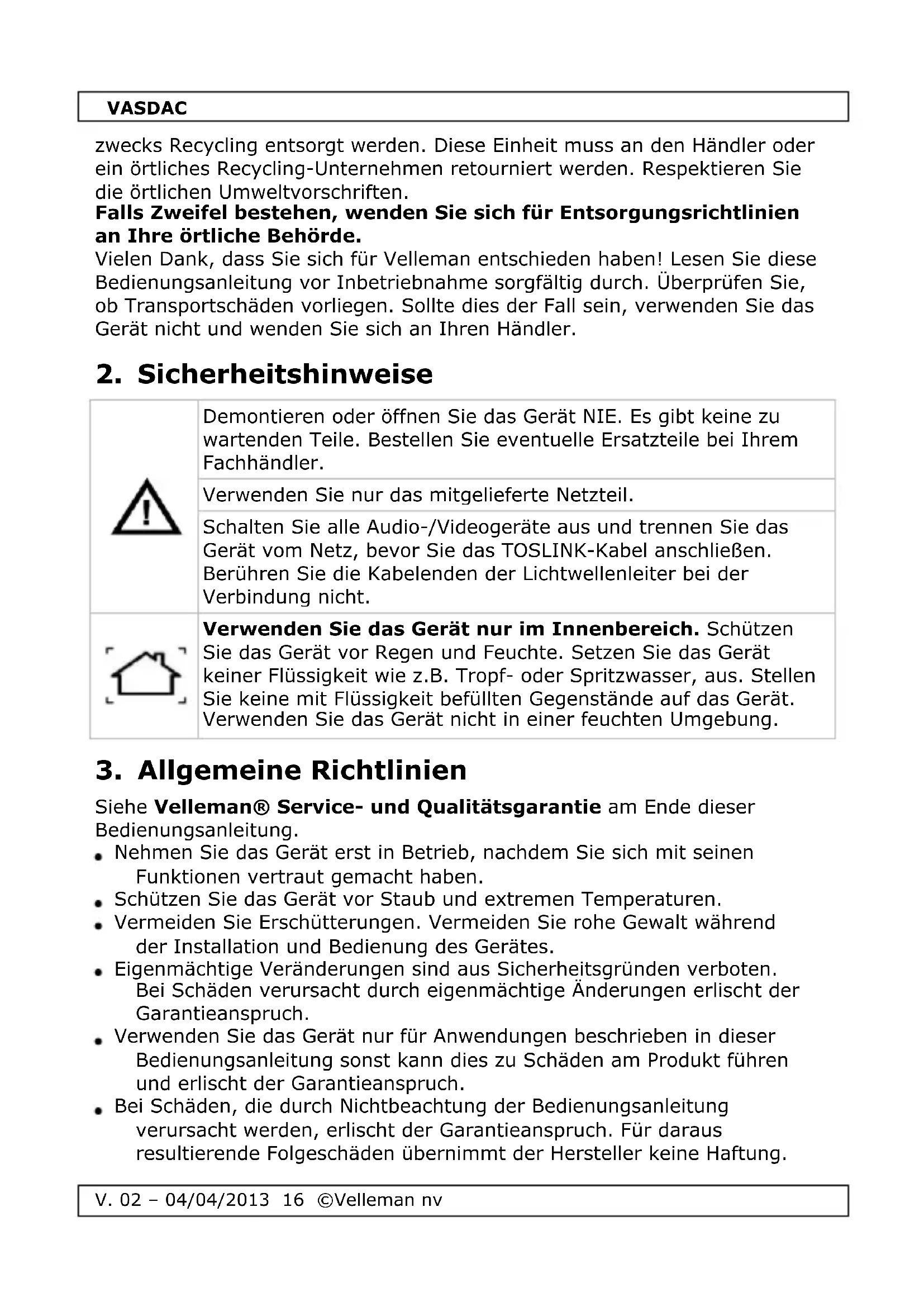

zwecks Recycling entsorgt werden. Diese Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Soltte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

A	Demontieren oder öffnen Sie das Gerät NIE. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihr Frem Fachhändler.
	Verwenden Sie nur das mitgelieferte Netzteil.
	Schalten Sie alle Audio-/Videogeräte aus und trennen Sie das Gerät vom Netz, bevor Sie das TOSLINK-Kabel anschlieben. Berühren Sie die Kabelenden der Lichtwellenleiter bei der Verbindung nicht.
B	Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befällten Gegenstände auf das Gerät. Verwenden Sie das Gerät nicht in einer feuchten Umgebung.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
  Schützen Sie das Gerät vor Staub und extremen Temperatures.
• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

VASDAC

• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

Dieser Audio-Wandler setzt ein digitales TOSLINK- oder S/PDIF-Signal in ein analoges Stereosignal um.

Verwenden Sie das Gerät wenn der Veränderker keine digitalen Eingänge hat oder wenn Sie mehrere digitale Quellen mit einem Veränderker verbinden möchten.

Eingang:

digitaler koaxialer Audio-Eingang: S/PDIF
optischer Audio-Eingang: TOSLINK

Ausgang:

o analoger Stereo Audio-Ausgang: koaxial Stereo

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	COAXIAL IN: Cinch-Koaxialkabel-Eingang	6	DC-Stromversorgungsanschluss
2	OPTICAL IN: TOSLINK-Kabelingang	7	Wahltaste koaxial/optisch
3	Stromversorgungs-Anzeige	8	TOSLINK-Eingang für z.B. DVD-Spieler
4	AUDIO OUT R: Cinch-Audioausgang	9	Koaxeingang für z.B. Set-Top-Box
5	AUDIO OUT L: Cinch-Audioausgang	10	Verständärker und Laufsprecher

6. Installation

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Achtung: Schalten Sie vor der Installation alle Audio-/Videogeräte aus und trennen Sie das Gerät vom Netz. Schalten Sie alle Geräte nach der Installation ein.

1. Stellen Sie die Wahltaste [7] in die gewünschte Position:

COAXIAL: wenn Sie ein S/PDIF-Koaxialkabel verwenden (nicht mitgeliefert)
o OPTICAL: wenn Sie ein TOSLINK-Kabel verwenden (nicht mitgeliefert)

Bemerkungen: TOSLINK-Kabel sind fragil. Behandeln Sie diese also mit Vorsicht und biegen Sie diese nicht. Berühren Sie die Kabelenden der Lichtwellenleiter bei der Verbindung nicht.

VASDAC

Verwenden Sie nur einen Typ von Eingangskabel gleichzeitig. Verwenden Sie keine TOSLINK- und S/PDIF-Koaxialkabel zusammen.

1. Verbinden Sie das Kabel mit dem richtigen Eingang:

o Verbinden Sie das TOSLINK-Kabel mit dem OPTICAL IN-Eingang [2] und verbinden Sie das andere Ende mit dem TOSLINK-Ausgang des Audio-/Video-Gerätes [8].
- Verbinden Sie das Koaxialkabel mit dem COAXIAL IN-Eingang [1] und verbinden Sie das andere Ende mit dem Audioausgang des Audio-/Video-Gerätes [9].

1. Verbinden Sie das Cinch-Kabel (mitgeliefert) mit dem L-AUDIO-R OUT-Anschlüssen [4,5] (weiter Cinch-Stecker in weiß Buchse, rote Cinch-Stecker in rote Buchse stecken) und verbinden Sie das andere Ende des Kabels mit dem Veränder [10].
2. Verbinden Sie das Netzteil (mitgeliefert) mit dem DC-Anschluss [6] und stecken Sie das andere Ende in eine geeignete Steckdose. Die Stromversorgungs-Anzeige [3] leuchtet.
3. Schalten Sie alle angeschlossenen Audio-/Videogeräte ein.

7. Technische Daten

Eingang
	TOSLINK	EIAJ RC-5720B rechteckiger Anschluss
	Koaxial	Cinch-Anschluss
Ausgang
	analoger Stereo Audio-Ausgang	2 x Cinch-Anschluss
Audioformat-Unterstützung		LPCM 44 kHz, 48 kHz und 96 kHz
Stromversorgung		5 VDC, 600 mA (mitgeliefert)
Abmessungen		50 x 78 x 24 mm
Gewicht		45 g

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung diesen Gerätes.

Für mehr Informationen zu diesen Produkt und die neuste Version dieser Bedienungsanleitung, siehe www.velleman.eu.

Alle Änderungen ohne vorherige Ankündigung vorbehalten.

TOSLINK® ist ist eine eingetragene Marke von Toshiba Corporation.

URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

MANUAL DO UTILIZADOR

1. Introdução

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätkontrolle unterworfen, sowohl von unserer eigenen Qualitätsbeteiligung als auch von externen spezialisierten Organisationen. Sollen, betrz aller Vorsichtsmaßnahmen, Probleme auftreten, behmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantiepiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unwilling ist, oder wenn die Kosten darauf unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, diese Produkte durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganzt oder teilweise zurückzuzahlen. In diesen Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.
• Von der Garantie ausgeschlossen sind:
• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entscheidigung für eventuellen Gewinnausfall.
• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, uw. (unbeschränkte Seite).
• Schaden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlüssige oder unsachgemäß Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schaden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantiepiode auf 6 Monate bzw. zureckgeführt).
• Schaden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen,lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zusückschicken. Stellt sich bei der Überprüfung des Gerätes hereaus, dass kein Geräteschaden vorliegt, konnte dem Kunden eine Untersuchungspauschale berechnet. Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

• Jede komerzelle Garantie lasst diese Rechte unberuht. Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
