BEDIENUNGSANLEITUNG Adventure 7 Horizon Fitness

ASSEMBLY GUIDE AUFBAUANLEITUNG

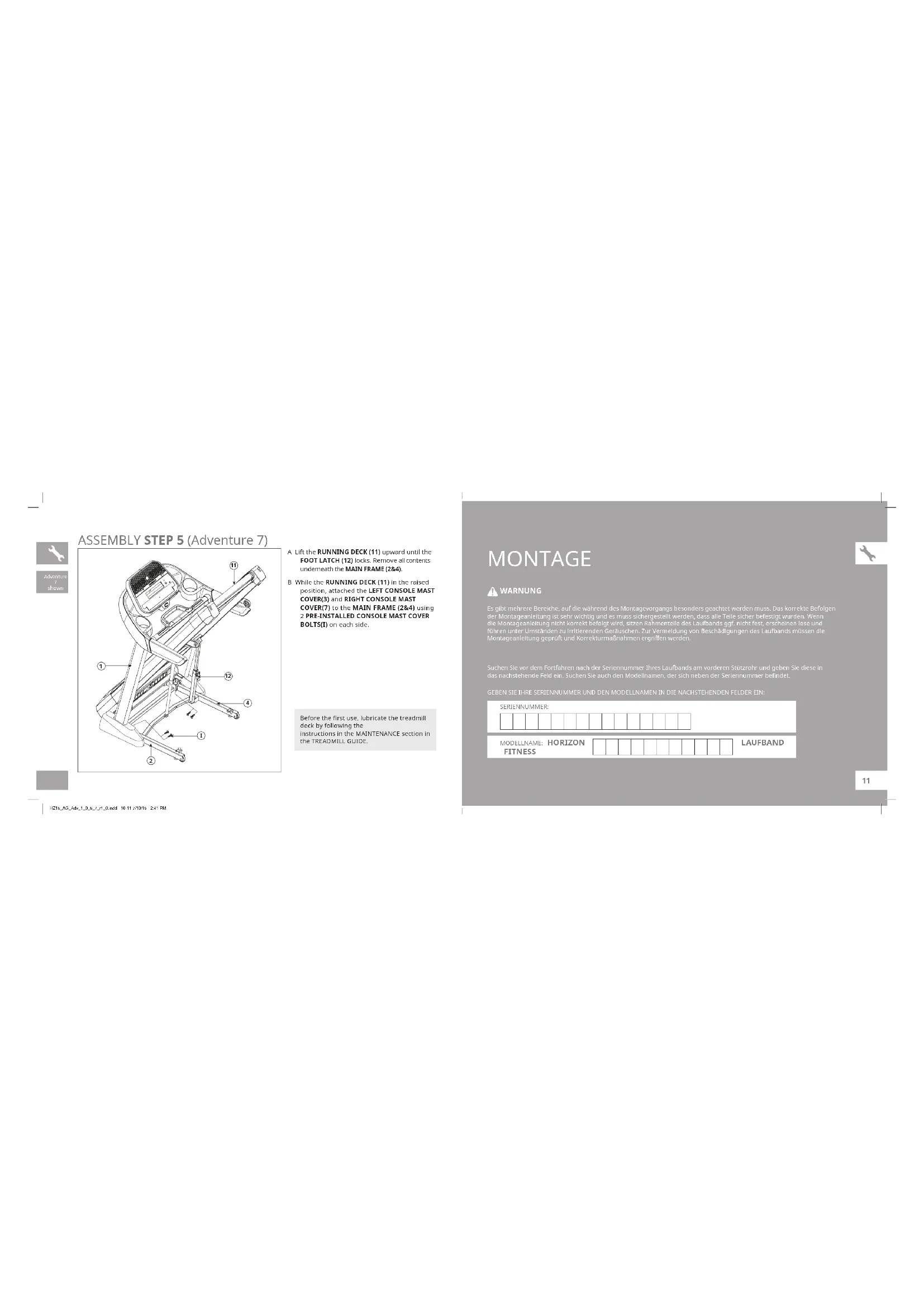

BOLTS(I) on each side. Before the first use, lubricate the treadmill deck by following the instructions in the MAINTENANCE section in the TREADMILL GUIDE. Adventure shown MONTAGE Es gibt mehrere Bereiche, auf die während des Montagevorgangs besonders geachtet werden muss. Das korrekte Befolgen der Montageanleitung ist sehr wichtig und es muss sichergestellt werden, dass alle Teile sicher befestigt wurden. Wenn die Montageanleitung nicht korrekt befolgt wird, sitzen Rahmenteile des Laufbands ggf. nicht fest, erscheinen lose und führen unter Umständen zu irritierenden Geräuschen. Zur Vermeidung von Beschädigungen des Laufbands müssen die Montageanleitung geprüft und Korrekturmaßnahmen ergriffen werden. Suchen Sie vor dem Fortfahren nach der Seriennummer Ihres Laufbands am vorderen Stützrohr und geben Sie diese in das nachstehende Feld ein. Suchen Sie auch den Modellnamen, der sich neben der Seriennummer befindet. GEBEN SIE IHRE SERIENNUMMER UND DEN MODELLNAMEN IN DIE NACHSTEHENDEN FELDER EIN: WARNUNG SERIENNUMMER:

HALTERUNG SICHERHEITSSCHLÜSSEL

ZUBEHÖRFACH KONSOLENMAST KONSOLENMASTABDECKUNG MOTORABDECKUNG

SEITLICHE TRITTFLÄCHEN

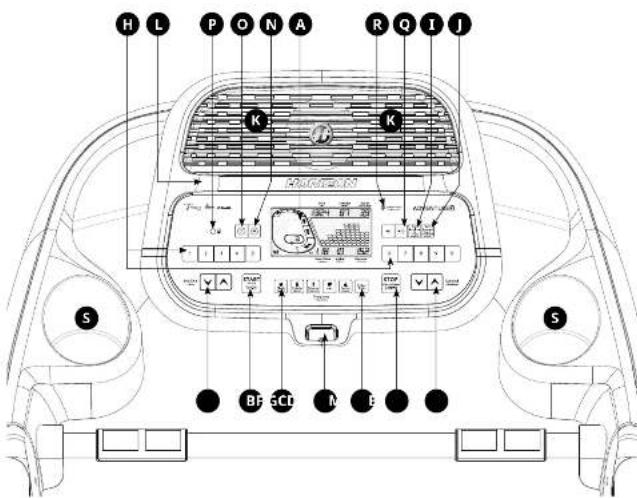

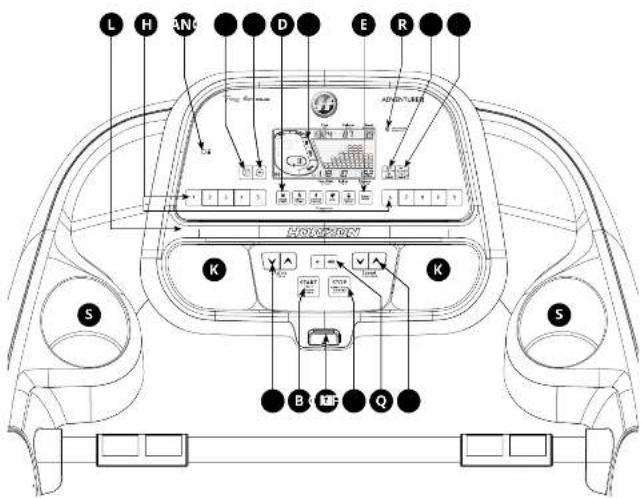

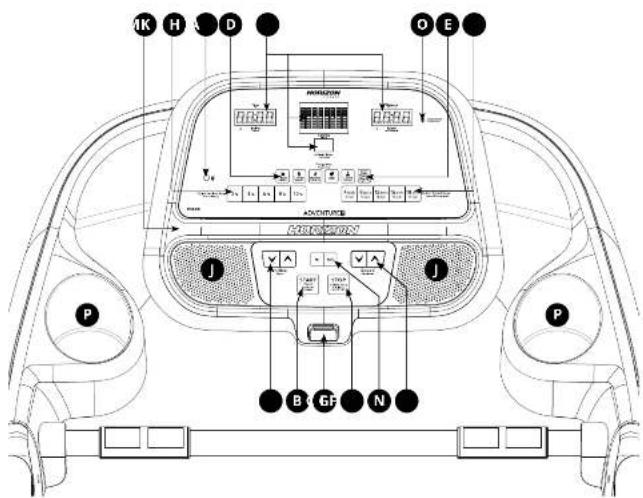

LAUFMATTE/LAUFDECK KONSOLENANZEIGE UND BEDIENELEMENTE HINTERE ROLLE SPANN-/STELLSCHRAUBEN EIN-/AUS-SCHALTER NETZKABEL FUSSPEDALSPERRE (UNTER DER LAUFFLÄCHE) KONSOLE FLASCHENHALTER HERZFREQUENZGRIFF-STANGEN TRANSPORTRAD CAUTION WARNUNG KEEP HANDS AND FEET AWAY FROM THE MOVING PARTS.HALTEN SIE HÄNDE UND FÜSSE VON BEWEGLICHEN TEILEN FERN.Adventure abgebildet MITGELIEFERTE WERKZEUGE: T-förmiger Inbusschlüssel (mitgeliefert) L-förmiger Inbusschlüssel (mitgeliefert) ENTHALTENE TEILE: 2 Konsolenmaste 1 Konsolenaufbau 2 Konsolenmastabdeckungen 2 Handläufe 1 Beschlagteilesatz 1 Sicherheitsschlüssel 1 Netzkabel 1 Audioadapterkabel 1 Flasche Silikonschmiermittel (für 2 Anwendungen)

VERSUCHEN SIE NICHT, DAS LAUFBAND ANZUHEBEN! Bewegen Sie das Laufband erst und heben Sie es erst aus der Verpackung, wenn dies in der Montageanleitung angewiesen wird. Entfernen Sie die Plastikfolie von den Konsolenmasten.

EINE NICHTBEACHTUNG DIESER ANWEISUNGEN KANN VERLETZUNGEN ZUR FOLGE HABEN! WARNUNG AUSPACKEN Stellen Sie den Karton des Laufbands auf eine ebene Fläche. Es wird empfohlen, dass Sie eine Schutzdecke auf dem Boden auslegen. Gehen Sie bei Handhabung und Transport dieses Geräts VORSICHTIG vor. Öffnen Sie den Karton nicht, wenn dieser auf der Seite liegt. Sobald die Verpackungsbänder entfernt wurden, darf das Gerät nicht mehr angehoben oder transportiert werden, sofern es nicht vollständig montiert und in eine aufrechte, geklappte Position gebracht wurde, mit eingerasteter Laufdecksperre. Packen Sie das Gerät am Aufstellungsort aus und montieren Sie es dort. Das Laufband ist mit unter hohem Druck stehenden Stoßdämpfern ausgestattet, deren Federn sich bei falscher Handhabung lösen können. Greifen Sie niemals einen Teil des Steigungsrahmens und versuchen Sie nicht, das Laufband anzuheben oder zu bewegen.

• Stellen Sie während jedes Montageschritts sicher, dass ALLE Muttern und Schrauben eingesteckt und teilweise eingeschraubt sind. Es wird empfohlen, dass Sie die Montage Ihres Geräts vollständig abschließen, bevor Sie damit beginnen, die Schrauben festzuziehen.

• Mehrere Teile wurden zur Vereinfachung von Montage und Nutzung vorgeschmiert. Wischen Sie dieses Schmiermittel nicht ab. Wenn Probleme auftreten, wird das Auftragen von etwas Lithiumfett empfohlen. WICHTIGE HINWEISE VORMONTAGE Wenden Sie sich bei Fragen oder fehlenden Teilen an den technischen Kundendienst (Customer Tech Support). Die Kontakt- informationen befinden sich auf dem Rückumschlag dieses Handbuchs. BRAUCHEN SIE HILFE? ALLE MODELLEHZ15_AG_Adv_1_3_5_7_r1_0.indd 12-13 7/13/15 2:41 PM1514 MONTAGESCHRITT 1 (Adventure 7)

BESCHLAGTEILE FÜR SCHRITT 1

TEIL TYP BESCHREIBUNG MENGEA SCHRAUBE M8X1,25PX60L-30L 3

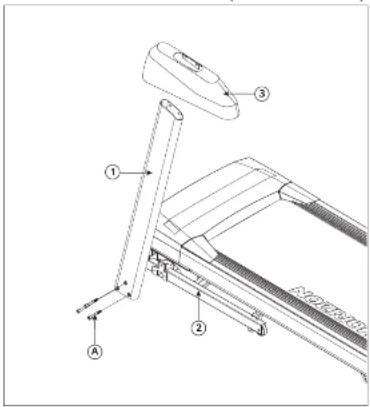

HINWEIS: Installieren Sie bei diesem Schritt noch nicht die SCHRAUBEN DER KONSOLENMASTABDECKUNG (I). A Zerschneiden Sie die gelben Verpackungsbänder und heben Sie die Lauffläche nach oben, um alle Gegenstände unterhalb der Lauffläche zu entfernen. B Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 1. C Befestigen Sie den LINKEN KONSOLENMAST (1) am HAUPTRAHMEN (2) und verwenden Sie dazu 3 SCHRAUBEN (A) und ziehen Sie diese 3 SCHRAUBEN (A) nicht fest. D Schieben Sie die LINKE KONSOLEN- MASTABDECKUNG (3) vorsichtig auf den LINKEN KONSOLENMAST (1). MONTAGESCHRITT 2 (Adventure 7)

BESCHLAGTEILE FÜR SCHRITT 2

TEIL TYP BESCHREIBUNG MENGEA SCHRAUBE M8X1,25PX60L-30L 3

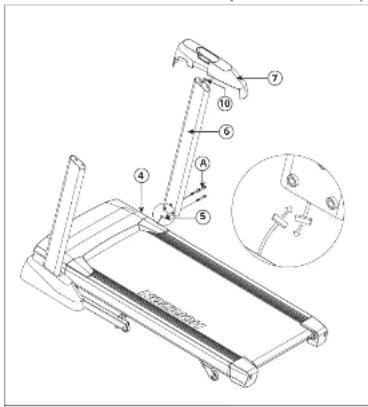

HINWEIS: Installieren Sie bei diesem Schritt noch nicht die SCHRAUBEN DER KONSOLENMASTABDECKUNG (I). A Ziehen Sie das BASISKABEL (5) vom Grundrahmen des Laufbands weg. Verbinden Sie das KONSOLENKABEL (5) vom HAUPTRAHMEN (4) mit dem KONSOLENKABEL (5) an der Unterseite des RECHTEN KONSOLENMASTS (6). Das andere Ende des KONSOLENKABELS (10) muss sich an der Oberseite des Masts befinden. B Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 2. C Befestigen Sie den RECHTEN KONSOLENMAST (6) am HAUPTRAHMEN (4) und verwenden Sie dazu 3 SCHRAUBEN (A), und ziehen Sie diese 3 SCHRAUBEN (A) nicht fest. D Schieben Sie die RECHTE KONSOLENMASTABDECKUNG (7) vorsichtig auf den RECHTEN KONSOLENMAST (6). Adventure abgebildetAdventure 7abgebildetHZ15_AG_Adv_1_3_5_7_r1_0.indd 14-15 7/13/15 2:41 PM1716 MONTAGESCHRITT 3 (Adventure 7)

BESCHLAGTEILE FÜR SCHRITT 3

TEIL TYP BESCHREIBUNG MENGE

GEBOGENE UNTERLEGSCHEIBE Φ6,2XΦ18,0X1,5T 6

D FEDERSCHEIBE Φ6,1XΦ12,2X1,5T 6

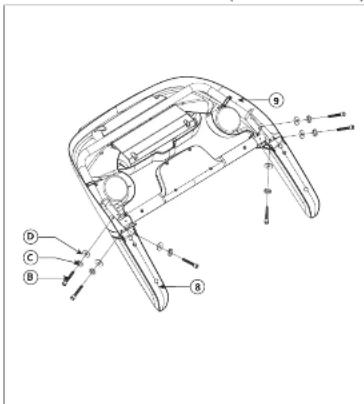

A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 3. B Schieben Sie die HANDGRIFFE (8) auf die KONSOLE (9). C Befestigen Sie die HANDGRIFFE (8) an der KONSOLE (9), und verwenden Sie hierzu 3 SCHRAUBEN (B), 3 GEBOGENE UNTERLEGSCHEIBEN (C) und 3 FEDERSCHEIBEN (D) an jeder Seite. MONTAGESCHRITT 4 (Adventure 7)

BESCHLAGTEILE FÜR SCHRITT 4

TEIL TYP BESCHREIBUNG MENGE

FLACHE UNTERLEGSCHEIBE Φ8,2XΦ15X1,2T 4

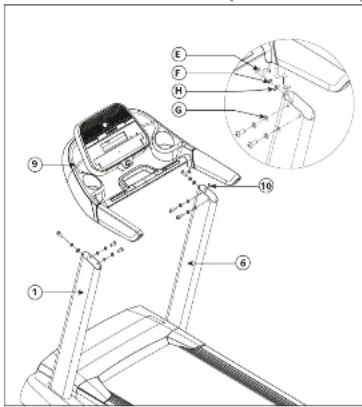

GEBOGENE UNTERLEGSCHEIBE Φ8,2XΦ18,0X1,5T 2 A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 4. B Platzieren Sie die KONSOLE (9) vorsichtig auf den KONSOLENMASTEN (1&6). C Schließen Sie die KONSOLENKABEL (10) an und stellen Sie sicher, dass diese in der KONSOLE (9) verstaut werden. D Schließen Sie die KONSOLE (9) am rechten KONSOLENMAST (6) an, verwenden Sie hierzu 2 SCHRAUBEN (E), 2 FEDERSCHEIBEN (F) und 2 FLACHE UNTERLEGSCHEIBEN (G) aus dem Inneren des Masts und 1 SCHRAUBE (E), 1 FEDERSCHEIBE (F) und 1 GEBOGENE UNTERLEGSCHEIBE (H) von der Vorderseite des Masts. E Wiederholen Sie SCHRITT D an der linken Seite. F Befestigen Sie alle KONSOLENMASTSCHRAUBEN (A) in Schritt 1&2 vollständig. Adventure abgebildetAdventure abgebildetHZ15_AG_Adv_1_3_5_7_r1_0.indd 16-17 7/13/15 2:41 PM1918 MONTAGESCHRITT 5 (Adventure 7)

K, AUFSTELLORT DES LAUFBANDS

K, VERWENDUNG DES SICHERHEITSSCHLÜSSELS

K, SPANNEN DER LAUFMATTE

K, ZENTRIEREN DER LAUFMATTE

VERBINDEN MIT WLAN & EINSTELLEN DER ZEITZONE

-6475/"-(&";<3"^;Q[G6$)6"&3B)&55)"<74&$@".1$$&$"-(&"/7B"W`#Z"7+9";<3&>"_&3H)"7.)(2(&3&$0"L&7C<)&$"-(&@"/7BB"-(&"<(&39:3"&($&$" b6>F+)&3@"&($"=745&)"6/&3"&($">64(5&B"_&3H)">()";$)&3$&)'+%7$%"4&$1)(%&$0" \M" O75)&$"-(&" "9:3"l"4(B"S"-&.+$/&$"%&/3:C.)@"%&4&$"-(&"7$BC<5(&E&$/";<3&"8&()'6$&"&($@"/3:C.&$"-(&"/(&"IZ=IU[=7B)&0" ;<$&$"A(3/"/(&"*&5/+$%"#b=;d#=IQ"7+9"/&>"L(5/BC<(3>"7$%&'&(%)0 cM" m99$&$"-(&"7+9";<3&>"b6>F+)&3"4'A0"_&3H)"/(&"W`#Z[I($B)&55+$%&$0"WH<5&$"-(&"/7B"Z&)'A&3.">()";<3&>"*6/&55$7>&$0" O(&3/+3C<".1$$&$"-(&";<3"_&3H)">()"/&>"W`#Z[Z&)'A&3."2&34($/&$0 eM" IB"199$&)"B(C<"&($"$&+&B"D&$B)&3">()"&($&3"`(B)&"/&3"26$";<3&>"_&3H)"&3.7$$)&$"Q37<)56B$&)'A&3.&0"WH<5&$"-(&";<3"<&(>(BC<&B" W`#Z[Z&)'A&3."7+B"+$/"2&34($/&$"-(&"/7B"_&3H)">()"/(&B&>0 fM" Q&3"5&)')&"-C<3())"4&($<75)&)"/(&"&3$&+)&"d&34($/+$%";<3&B"b6>F+)&3B"6/&3"_&3H)B">()";<3&>"W`#Z[Z&)'A&3.0"m99$&$"-(&" &3$&+)";<3&"I($B)&55+$%&$"+$/"2&34($/&$"-(&"B(C<@"A(&"-(&"&B"%&A1<$5(C<")+$0 O&3'5(C<&$"_5:C.A+$BC<n"-(&"B($/"R&)')"2&34+$/&$"+$/".1$$&$"4&%($$&$04140

AUFNEHMEN DES TRAININGS

ZUM LÖSCHEN DER AKTUELLEN AUSWAHL

incline Steigung distance Entfernung heart rate Herzfrequenz calories Kalorien speed Geschwindigkeit time Zeit distanceinclineheart rate Steigung calories speedtime EntfernungHerzfrequenzKalorien GeschwindigkeitZeit

incline distancespeed heart rate time calories Kalorien GeschwindigkeitZeit Steigung Entfernung Herzfrequenz
