GEBRUIKSAANWIJZING Adventure 7 Horizon Fitness

TERMINÉ Avant une première mise en service, lubrifiez la plateforme du tapis de course conformément aux instructions fournies dans la section ENTRETIEN du guide d’utilisation du TAPIS DE COURSE. Adventure 7 VUE D’ENSEMBLE MONTAGE Er zijn enkele bijzondere aandachtspunten waarmee u tijdens het monteren van dit product rekening moet houden. Het is erg belangrijk dat u de montage-instructies nauwkeurig opvolgt en ervoor zorgt dat alle onderdelen stevig aangespannen zijn. Als u de montage-instructies niet correct volgt, kan het zijn dat niet alle onderdelen van de loopband aangespannen zijn, waardoor ze los lijken te zitten en irriterende geluiden kunnen veroorzaken. Om schade aan de loopband te voorkomen, dient u de montage-instructies te raadplegen en corrigerende maatregelen te nemen. Zoek voordat u verdergaat het serienummer van uw loopband dat zich op de voorste stabilisatorbuis bevindt en vul het serienummer in de hieronder voorziene ruimte in. Zoek ook de modelnaam, die zich naast het serienummer bevindt. VOER UW SERIENUMMER EN DE MODELNAAM IN DE VAKJES HIERONDER IN: WAARSCHUWING SERIENUMMER:

• PROBEER DE LOOPBAND NIET OP TE HEFFEN! Haal of hef de loopband niet uit zijn verpakking voordat dit in de montage-instructies aangegeven wordt. De plastic folie rond de consolemasten mag verwijderd worden.

• DOET U DIT NIET, DAN KAN DIT VERWONDINGEN VEROORZAKEN! WAARSCHUWING UITPAKKEN Plaats de kartonnen doos van de loopband op een horizontale, vlakke ondergrond. We raden aan eerst een bescherming op uw vloer te leggen. Wees VOORZICHTIG bij het transporteren en verplaatsen van dit toestel. Open de doos nooit wanneer hij nog op zijn zij ligt. Zorg ervoor dat u, nadat u de verpakkingsbanden hebt verwijderd, het toestel niet meer opheft of verplaatst, tenzij in volledig ineengezette en verticaal dichtgeklapte stand, met de vergrendeling gesloten. Haal het toestel pas uit de verpakking op de plek waar het zal worden gebruikt. De loopband is voorzien van onder druk staande onderdelen die kunnen openveren indien verkeerd gehanteerd. Grijp nooit de onderdelen van het hellingsframe vast om te proberen de loopband te heffen of te verplaatsen.

• Zorg er tijdens elke montagestap voor dat ALLE moeren en bouten op hun plek zitten en deels vastgedraaid zijn. We raden aan het toestel eerst volledig ineen te zetten voordat u om het even welke bout aanspant.

• Enkele onderdelen zijn reeds op voorhand gesmeerd zodat ze gemakkelijker gemonteerd en gebruikt kunnen worden. Veeg deze onderdelen niet schoon. Indien u moeilijkheden ondervindt bij het ineenzetten van het toestel, raden we u aan om fietsolie op lithiumbasis aan te brengen. BELANGRIJKE OPMERKINGEN

Hebt u vragen of ontbreken er onderdelen, neem dan contact op met onze technische klantendienst. De contactgegevens vindt u op de achterkant van deze handleiding. HULP NODIG? ALLE MODELLENHZ15_AG_Adv_1_3_5_7_r1_0.indd 28-29 7/13/15 2:41 PM3130 MONTAGESTAP 1 (Adventure 7)

OPMERKING: monteer in deze stap de BOUTEN VAN DE KAP VAN DE CONSOLEMAST (I) nog niet. A Snij de gele verpakkingsbanden door en hef het loopvlak omhoog om alle spullen onder het loopvlak te verwijderen. B Open GEREEDSCHAPSSET VOOR STAP 1. C Bevestig de LINKERMAST VAN DE CONSOLE (1) op het HOOFDFRAME (2) met behulp van 3 BOUTEN (A) maar draai deze 3 BOUTEN (A) niet te strak aan. D Schuif voorzichtig de KAP VAN DE LINKERMAST VAN DE CONSOLE (3) omlaag op de LINKERMAST VAN DE CONSOLE (1). MONTAGESTAP 2 (Adventure 7)

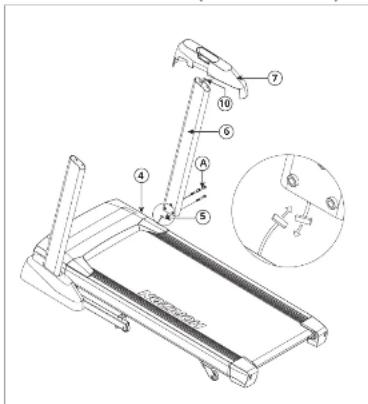

OPMERKING: monteer in deze stap de BOUTEN VAN DE KAP VAN DE CONSOLEMAST (I) nog niet. A Trek de BASISKABEL (5) weg van het basisframe van de loopband. Sluit de CONSOLEKABEL (5) aan vanuit het HOOFDFRAME (4) naar de CONSOLEKABEL (5) onder in de RECHTERMAST VAN DE CONSOLE (6). Het andere uiteinde van de CONSOLEKABEL (10) moet worden aangesloten op de bovenkant van de mast. B Open GEREEDSCHAP VOOR STAP 2. C Bevestig de RECHTERMAST VAN DE CONSOLE (6) op het HOOFDFRAME (4) met behulp van 3 BOUTEN (A), maar draai deze 3 BOUTEN (A) niet te strak aan. D Schuif voorzichtig de KAP VAN DE RECHTERMAST VAN DE CONSOLE (7) naar onderen op de RECHTERMAST VAN DE CONSOLE (6). Adventure afgebeeldAdventure afgebeeld

A Open GEREEDSCHAPSSET VOOR STAP 4. B Plaats de CONSOLE (9) voorzichtig boven op de CONSOLEMASTEN (1 en 6). C Sluit de CONSOLEKABELS (10) aan en berg ze netjes op in de CONSOLE (9). D Sluit de CONSOLE (9) aan op de RECHTERCONSOLEMAST (6) met behulp van 2 BOUTEN (E), 2 VEERRINGEN (F) en 2 VLAKKE SLUITRINGEN (G) vanuit de binnenkant van de mast en 1 BOUT (E), 1 VEERRING (F) en 1 DICHTINGSRING (H) vanuit de voorkant van de mast. E Herhaal STAP D aan de linkerkant. F Draai alle BOUTEN VAN DE CONSOLEMAST (A) van stap 1 en 2 volledig vast. Adventure

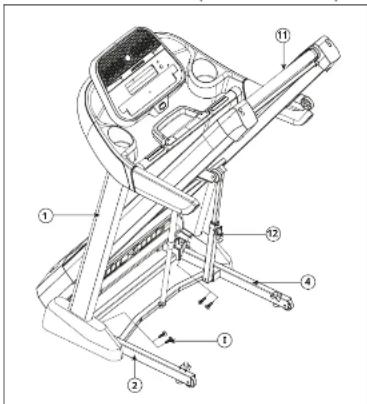

A Hef het LOOPVLAK (11) omhoog totdat de VOETVERGRENDELING (12) vastklikt. Verwijder alle spullen van onder het HOOFDFRAME (2 en 4). B Bevestig, met het LOOPVLAK (11) in opgeheven stand, de KAP VAN DE LINKERCONSOLEMAST (3) en de KAP VAN DE RECHTERCONSOLEMAST (7) op het HOOFDFRAME (2 en 4) met behulp van de 2 VOORAF GEÏNSTALLEERDE BOUTEN VAN DE MASTKAP(I) op elke kant van de consolemast. MONTAGE VOLTOOID Smeer, voordat u de loopband voor de eerste keer gebruikt, de loopband volgens de instructies van het hoofdstuk ONDERHOUD in de HANDLEIDING VOOR LOOPBANDEN. Adventure afgebeeldHZ15_AG_Adv_1_3_5_7_r1_0.indd 34-35 7/13/15 2:41 PM3736

Opmerking: de console wordt geleverd met een dunne beschermfolie erop, die moet worden verwijderd vóór gebruik. A) LED-BEELDSCHERM: time (tijd), distance (afstand), speed (snelheid), calories (calorieën), incline (helling) en heart rate (hartslag). B) START/PAUSE-TOETS: druk hierop om te beginnen hardlopen of om te pauzeren. C) STOP-TOETS: druk hierop om de training te stoppen. Houd deze toets ingedrukt om de console opnieuw in te stellen. D) PROGRAM-TOETSEN: druk hierop om een training te selecteren. E) ENTER-TOETS: druk hierop om tijdens de programmering een selectie te bevestigen. F) INCLINE -TOETSEN: druk hierop om de helling van de loopband aan te passen. G) SPEED -TOETSEN: druk hierop om de snelheid van de loopband aan te passen. H) INCLINE-SNELTOETSEN: om snel de gewenste helling in te stellen.

I) SPEED-SNELTOETSEN: om snel de gewenste snelheid in te stellen.

J) LUIDSPREKERS: om muziek af te spelen via de luidsprekers wanneer uw mediaspeler aangesloten is. K) LEESREK: om leesmateriaal op te leggen. L) VEILIGHEIDSSLEUTEL: insteken om de loopband in te schakelen. M) AUDIO-INGANG: om uw mediaspeler op de console aan te sluiten met behulp van de meegeleverde audio-adapterkabel. N) VOLUME: om het volume hoger of lager te zetten. O) ENERGY SAVER-LAMPJE: geeft aan of het toestel in de energiebesparende modus staat. P) BIDONHOUDER: voor het bewaren van persoonlijke trainingsuitrusting. Adventure

Opmerking: de console wordt geleverd met een dunne beschermfolie erop, die moet worden verwijderd vóór gebruik. A) LCD-BEELDSCHERM: time (tijd), distance (afstand), speed (snelheid), calories (calorieën), incline (helling), laps (rondes) en heart rate (hartslag). B) START/PAUSE-TOETS: druk hierop om te beginnen hardlopen of om te pauzeren. C) STOP-TOETS: druk hierop om de training te stoppen. Houd deze toets ingedrukt om de console opnieuw in te stellen. D) PROGRAM-TOETSEN: druk hierop om een training te selecteren. E) ENTER-TOETS: druk hierop om tijdens de programmering een selectie te bevestigen. F) INCLINE -TOETSEN: druk hierop om de helling van de loopband aan te passen. G) SPEED -TOETSEN: druk hierop om de snelheid van de loopband aan te passen. H) PANEEL MET SNELTOETSEN: pas snel de helling of de snelheid aan door het nummer in te voeren en op de toetsen SET INCLINE (I) of SET SPEED (J) te drukken. Voorbeelden:

• Om de helling in te stellen op 4,0%, drukt u op 4–0–SET INCLINE.

• Om de snelheid in te stellen op niveau 12, drukt u op 1-2-0-SET SPEED.

I) SET INCLINE-TOETS: druk hierop om de met het toetsenpaneel ingevoerde helling in te stellen.

J) SET SPEED-TOETS: druk hierop om de met het toetsenpaneel ingevoerde snelheid in te stellen. K) LUIDSPREKERS: om muziek af te spelen via de luidsprekers wanneer uw mediaspeler aangesloten is. L) LEESREK: om leesmateriaal op te leggen. M) VEILIGHEIDSSLEUTEL: schakelt de loopband in wanneer de veiligheidssleutel erin gestoken is. N) WIFI-, SYNCHRONISATIE- EN TIJDSZONE-TOETS: druk hierop om de wifi-verbinding opnieuw in te stellen en de tijdszone in te stellen. Raadpleeg pagina 87 voor meer info. O) PASSPORT-TOETS: druk hierop om uw Passport box voor Virtual Active-programmering opnieuw in te stellen en aan te sluiten. P) AUDIO-INGANG: om uw mediaspeler op de console aan te sluiten met behulp van de meegeleverde audio-adapterkabel. q) VOLUME: om het volume hoger of lager te zetten. R) ENERGY SAVER-LAMPJE: geeft aan of het toestel in de energiebesparende modus staat. S) BIDONHOUDER: voor het bewaren van persoonlijke trainingsuitrusting. Adventure

Opmerking: de console wordt geleverd met een dunne beschermfolie erop, die moet worden verwijderd vóór gebruik. A) LCD-BEELDSCHERM: time (tijd), distance (afstand), speed (snelheid), calories (calorieën), incline (helling), laps (rondes) en heart rate (hartslag). B) START/PAUSE-TOETS: druk hierop om te beginnen hardlopen of om te pauzeren. C) STOP-TOETS: druk hierop om de training te stoppen. Houd deze toets ingedrukt om de console opnieuw in te stellen. D) PROGRAM-TOETSEN: druk hierop om een training te selecteren. E) ENTER-TOETS: druk hierop om tijdens de programmering een selectie te bevestigen. F) INCLINE -TOETSEN: druk hierop om de helling van de loopband aan te passen. G) SPEED -TOETSEN: druk hierop om de snelheid van de loopband aan te passen. H) PANEEL MET SNELTOETSEN: pas snel de helling of de snelheid aan door het nummer in te voeren en op de toetsen SET INCLINE (I) of SET SPEED (J) te drukken. Voorbeelden:

• Om de helling in te stellen op 4,0%, drukt u op 4–0–SET INCLINE.

• Om de snelheid in te stellen op niveau 12, drukt u op 1-2-0-SET SPEED.

I) SET INCLINE-TOETS: druk hierop om de met het toetsenpaneel ingevoerde helling in te stellen.

J) SET SPEED-TOETS: druk hierop om de met het toetsenpaneel ingevoerde snelheid in te stellen. K) LUIDSPREKERS: om muziek af te spelen via de luidsprekers wanneer uw mediaspeler aangesloten is. L) LEESREK: om leesmateriaal op te leggen. M) VEILIGHEIDSSLEUTEL: schakelt de loopband in wanneer de veiligheidssleutel erin gestoken is. N) WIFI-, SYNCHRONISATIE- EN TIJDSZONE-TOETS: druk hierop om de wifi-verbinding opnieuw in te stellen en de tijdszone in te stellen. Raadpleeg pagina 87 voor meer info. O) PASSPORT-TOETS: druk hierop om uw Passport box voor Virtual Active-programmering opnieuw in te stellen en aan te sluiten. P) AUDIO-INGANG: om uw mediaspeler op de console aan te sluiten met behulp van de meegeleverde audio-adapterkabel. q) VOLUME: om het volume hoger of lager te zetten. R) ENERGY SAVER-LAMPJE: geeft aan of het toestel in de energiebesparende modus staat. S) BIDONHOUDER: voor het bewaren van persoonlijke trainingsuitrusting.8382 Adventure

Opmerking: de console wordt geleverd met een dunne beschermfolie erop, die moet worden verwijderd vóór gebruik. A) LCD-BEELDSCHERM: time (tijd), distance (afstand), speed (snelheid), calories (calorieën), incline (helling), laps (rondes) en heart rate (hartslag). B) START/PAUSE-TOETS: druk hierop om te beginnen hardlopen of om te pauzeren. C) STOP-TOETS: druk hierop om de training te stoppen. Houd deze toets ingedrukt om de console opnieuw in te stellen. D) PROGRAM-TOETSEN: druk hierop om een training te selecteren. E) ENTER-TOETS: druk hierop om tijdens de programmering een selectie te bevestigen. F) INCLINE -TOETSEN: druk hierop om de helling van de loopband aan te passen. G) SPEED -TOETSEN: druk hierop om de snelheid van de loopband aan te passen. H) PANEEL MET SNELTOETSEN: pas snel de helling of de snelheid aan door het nummer in te voeren en op de toetsen SET INCLINE (I) of SET SPEED (J) te drukken. Voorbeelden:

• Om de helling in te stellen op 4,0%, drukt u op 4–0–SET INCLINE.

• Om de snelheid in te stellen op niveau 12, drukt u op 1-2-0-SET SPEED.

I) SET INCLINE-TOETS: druk hierop om de met het toetsenpaneel ingevoerde helling in te stellen.

J) SET SPEED-TOETS: druk hierop om de met het toetsenpaneel ingevoerde snelheid in te stellen. K) LUIDSPREKERS: om muziek af te spelen via de luidsprekers wanneer uw mediaspeler aangesloten is. L) LEESREK: om leesmateriaal op te leggen. M) VEILIGHEIDSSLEUTEL: schakelt de loopband in wanneer de veiligheidssleutel erin gestoken is. N) WIFI-, SYNCHRONISATIE- EN TIJDSZONE-TOETS: druk hierop om de wifi-verbinding opnieuw in te stellen en de tijdszone in te stellen. Raadpleeg pagina 87 voor meer info. O) PASSPORT-KNOP: druk hierop om uw Passport box voor Virtual Active-programmering opnieuw in te stellen en aan te sluiten. P) AUDIO-INGANG: om uw mediaspeler op de console aan te sluiten met behulp van de meegeleverde audio-adapterkabel. q) VOLUME: om het volume hoger of lager te zetten. R) ENERGY SAVER-LAMPJE: geeft aan of het toestel in de energiebesparende modus staat. S) AAN/UIT-KNOP: om de stroom naar de console in/uit te schakelen; wanneer de stroom naar de console uitgeschakeld is, schakelt de console automatisch in de energiebesparende modus. T) BIDONHOUDER: voor het bewaren van persoonlijke trainingsuitrusting. T8584 ADVENTURE 1: BEELDSCHERM ADVENTURE 3/5: BEELDSCHERM incline Steigung distance Entfernung heart rate Herzfrequenz calories Kalorien speed Geschwindigkeit time Zeit distanceinclineheart rate Steigung calories speedtime EntfernungHerzfrequenzKalorien GeschwindigkeitZeit
