BEDIENUNGSANLEITUNG Ceres 4 Vermeiren

Vermeiren Deutschland GmbH

Vermeiren Deutschland GmbH

Vermeiren Deutschland GmbH

Hinweis für den Fachhändler: Diese Gebrauchsanweisung ist Bestandteil des Produktes und ist bei jeder Übergabe auszuhändigen.

Alle Rechte, auch der Übersetzung, vorbehalten. Kein Teil der Gebrauchsanweisung darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung des Herausgebers reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Vermeiren Deutschland GmbH, 2008Gebrauchsanweisung SCOOTER Stand: FEB-08

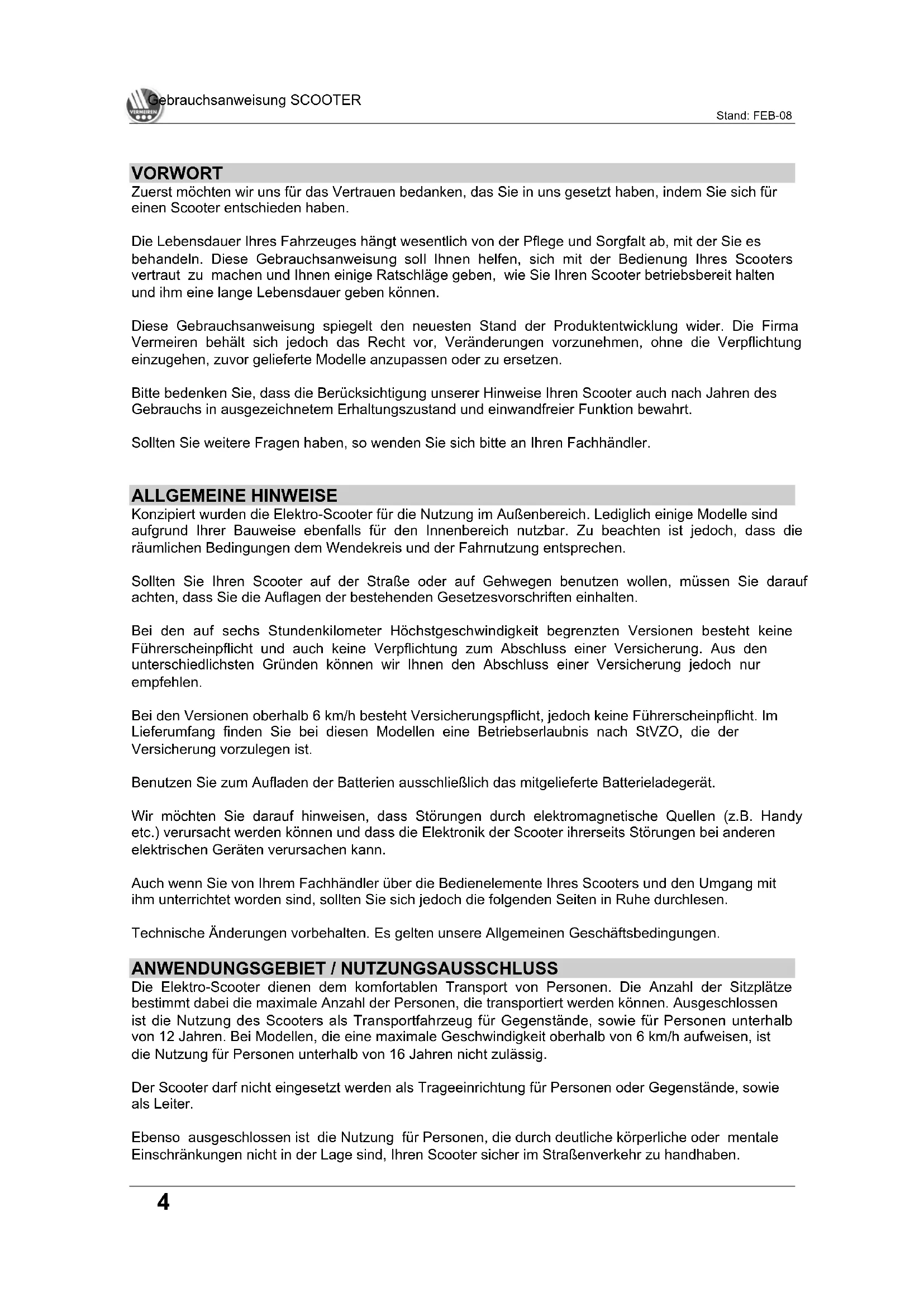

VORWORT Zuerst möchten wir uns für das Vertrauen bedanken, das Sie in uns gesetzt haben, indem Sie sich für einen Scooter entschieden haben. Die Lebensdauer Ihres Fahrzeuges hängt wesentlich von der Pflege und Sorgfalt ab, mit der Sie es behandeln. Diese Gebrauchsanweisung soll Ihnen helfen, sich mit der Bedienung Ihres Scooters vertraut zu machen und Ihnen einige Ratschläge geben, wie Sie Ihren Scooter betriebsbereit halten und ihm eine lange Lebensdauer geben können. Diese Gebrauchsanweisung spiegelt den neuesten Stand der Produktentwicklung wider. Die Firma Vermeiren behält sich jedoch das Recht vor, Veränderungen vorzunehmen, ohne die Verpflichtung einzugehen, zuvor gelieferte Modelle anzupassen oder zu ersetzen. Bitte bedenken Sie, dass die Berücksichtigung unserer Hinweise Ihren Scooter auch nach Jahren des Gebrauchs in ausgezeichnetem Erhaltungszustand und einwandfreier Funktion bewahrt. Sollten Sie weitere Fragen haben, so wenden Sie sich bitte an Ihren Fachhändler.

ALLGEMEINE HINWEISE Konzipiert wurden die Elektro-Scooter für die Nutzung im Außenbereich. Lediglich einige Modelle sind aufgrund Ihrer Bauweise ebenfalls für den Innenbereich nutzbar. Zu beachten ist jedoch, dass die räumlichen Bedingungen dem Wendekreis und der Fahrnutzung entsprechen. Sollten Sie Ihren Scooter auf der Straße oder auf Gehwegen benutzen wollen, müssen Sie darauf achten, dass Sie die Auflagen der bestehenden Gesetzesvorschriften einhalten. Bei den auf sechs Stundenkilometer Höchstgeschwindigkeit begrenzten Versionen besteht keine Führerscheinpflicht und auch keine Verpflichtung zum Abschluss einer Versicherung. Aus den unterschiedlichsten Gründen können wir Ihnen den Abschluss einer Versicherung jedoch nur empfehlen. Bei den Versionen oberhalb 6 km/h besteht Versicherungspflicht, jedoch keine Führerscheinpflicht. Im Lieferumfang finden Sie bei diesen Modellen eine Betriebserlaubnis nach StVZO, die der Versicherung vorzulegen ist. Benutzen Sie zum Aufladen der Batterien ausschließlich das mitgelieferte Batterieladegerät. Wir möchten Sie darauf hinweisen, dass Störungen durch elektromagnetische Quellen (z.B. Handy etc.) verursacht werden können und dass die Elektronik der Scooter ihrerseits Störungen bei anderen elektrischen Geräten verursachen kann. Auch wenn Sie von Ihrem Fachhändler über die Bedienelemente Ihres Scooters und den Umgang mit ihm unterrichtet worden sind, sollten Sie sich jedoch die folgenden Seiten in Ruhe durchlesen. Technische Änderungen vorbehalten. Es gelten unsere Allgemeinen Geschäftsbedingungen. ANWENDUNGSGEBIET / NUTZUNGSAUSSCHLUSS Die Elektro-Scooter dienen dem komfortablen Transport von Personen. Die Anzahl der Sitzplätze bestimmt dabei die maximale Anzahl der Personen, die transportiert werden können. Ausgeschlossen ist die Nutzung des Scooters als Transportfahrzeug für Gegenstände, sowie für Personen unterhalb von 12 Jahren. Bei Modellen, die eine maximale Geschwindigkeit oberhalb von 6 km/h aufweisen, ist die Nutzung für Personen unterhalb von 16 Jahren nicht zulässig. Der Scooter darf nicht eingesetzt werden als Trageeinrichtung für Personen oder Gegenstände, sowie als Leiter. Ebenso ausgeschlossen ist die Nutzung für Personen, die durch deutliche körperliche oder mentale Einschränkungen nicht in der Lage sind, Ihren Scooter sicher im Straßenverkehr zu handhaben.Gebrauchsanweisung SCOOTER Stand: FEB-08

Nutzungsausschlüsse können sein:

• Halbseitenlähmung sowie Querschnittlähmung

• Gliedmaßenverlust (Armamputation)

• Gliedmaßendefekt/Deformation (wenn die Lenk-/ und Gleichgewichtsfunktion eingeschränkt ist)

• Gelenkkontrakturen/-schäden (wenn die Lenk-/ und Gleichgewichtsfunktion eingeschränkt ist)

• Gleichgewichtsstörungen oder Kachexie

• Traumata mit Einfluss auf den cerebralen Kortex Beim Einsatz eines Elektro-Scooters sind ebenso

• Körpergröße und Körpergewicht

• Physische und psychische Verfassung

• Wohnverhältnisse und

• Umwelt zu beachten. Grundsätzlich ist die Nutzung von Elektro-Scootern auf Gehwegen vorgesehen. Lediglich die Modelle mit einer Betriebserlaubnis nach StVZO (oberhalb 6 km/h) dürfen auf Verkehrswegen innerorts genutzt werden. Das Fahren auf Bundesstraßen und Autobahnen ist in jedem Fall untersagt. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet der Hersteller nicht.

L Das Mitfahren von zusätzlichen Personen ist untersagt. L Drehen Sie den „Start“-Schlüssel immer erst in die Aus-Position, bevor Sie Ein- oder Aussteigen, Ihren Scooter demontieren oder transportieren wollen. L Beim Transport des Scooters ist der Personentransfer untersagt. L Erforschen Sie die Auswirkungen von Schwerpunktverlagerungen auf das Verhalten des Scooters, zum Beispiel auf Gefällestrecken, Steigungen, seitlichen Neigungen oder beim Überfahren von Unebenheiten. L Achten Sie beim Ergreifen von Gegenständen, die vor, seitlich oder hinter dem Scooter liegen darauf, dass Sie sich nicht zu weit aus dem Scooter lehnen, da durch Schwerpunktverlagerung eine Kippgefahr besteht. L Vermeiden Sie auf Gefällen Ihren Scooter in die Freilaufposition zu stellen. L Fahren Sie niemals rückwärts eine Steigung hinauf. L Verringern Sie bei Kurvenfahrten Ihre Geschwindigkeit. L Umfassen Sie während der Fahrt mit beiden Händen den Lenker. L Belassen Sie Ihre Beine/Füße während der Fahrt auf der vorgesehenen Abstellfläche. L Sie sollten Ihren Scooter nicht bei Regen benutzen. L Bei Lagerung oder Abstellen des Scooters im Außenbereich, ist eine Abdeckhaube zu verwenden, die Ihren Scooter vor Feuchtigkeit schützt. L Bei sehr hoher Luftfeuchtigkeit und Kälte kann es zu Leistungseinschränkungen Ihres Scooters kommen. L Setzen Sie Ihren Scooter nur bestimmungsgemäß ein. Vermeiden Sie z.B. ein ungebremstes Fahren gegen ein Hindernis (Stufe, Bordsteinkante) oder Herunterfahren von hohen Absätzen. L Beachten Sie bitte, dass Sie bei Fahrten im öffentlichen Straßenverkehr der Straßenverkehrsordnung unterliegen. Achten Sie auf andere Verkehrsteilnehmer. L Wie auch beim Führen anderer Fahrzeuge sollten Sie bei Fahrten mit Ihrem Scooter nicht unter Alkoholeinfluss oder Medikamenteneinwirkung stehen. Dies gilt auch in Innenräumen.Gebrauchsanweisung SCOOTER Stand: FEB-08

L Stellen Sie Ihr Fahrverhalten bei Fahrten außerhalb der Wohnung auf die gegebenen Witterungs- und Straßenverhältnisse ein. L Tragen Sie zum "Besser-Gesehen-Werden" im Dunkeln möglichst helle Kleidung oder Kleidung mit Reflektoren und achten Sie darauf, dass die am Scooter vorhandenen Reflektoren gut sichtbar sind. L Achten Sie darauf, dass die Beleuchtung an Ihrem Scooter nicht durch Verschmutzung und/oder Gegenstände abgedeckt wird. L Ihr Scooter dient nicht als Sitzplatz in einem PKW oder anderen Fahrzeugen. L Achten Sie auf eine ausreichende Profiltiefe Ihrer Bereifung. L Vorsicht beim Umgang mit Feuer, insbesondere brennenden Zigaretten; Sitz- und Rückenbespannung könnten sich entzünden. L Achten sie darauf, dass die maximale Zuladung nicht überschritten wird. L Bei Luftbereifung achten Sie bitte auf ausreichende Befüllung (Werte entnehmen Sie bitte den Angaben auf den jeweiligen Reifen).

EMV-HINWEISE Durch den Einfluss elektromagnetischer Störfelder in der Umgebung kann es zu Einbußen der Fahrelektronik kommen. Mögliche Folgen sind:

• Lösen der Motorbremse

• Selbstständiges Fahren des Scooters

• Ungewollte Lenkbewegungen Bei sehr starken oder dauerhaften Störfeldern kann die Elektronik sogar vollständig versagen und dauerhafte Schäden erleiden. Mögliche Strahlungsquellen können sein:

• Tragbare Sende- und Empfangsinstallationen (Sender und Empfänger mit angebrachter Antenne) - Funksprechgeräte - Mobiltelefone / Kabellose Telefone - tragbare Fernseh-, Radio- und Navigationsgeräte - andere persönliche Sendegeräte

• Mobile Mittelbereich Sende- und Empfangsinstallationen (Antenne außerhalb des KFZ) - Funksprechgeräte (fest installiert) - Mobil-Freisprecheinrichtungen (fest installiert) - Radio-, TV- und Navigationssysteme (fest installiert)

• Langstrecken Sende- und Empfangsinstallationen - Radio- und Fernsehtürme - Funkamateuranlagen

• Andere Geräte im häuslichen Bereich - CD-Player - Notebook - Mikrowelle - Kassettenrekorder - u.ä. Von Geräten wie Rasierapparaten und Haartrocknern ist keine Beeinflussung zu erwarten. Jedoch sind der einwandfreie Zustand dieser Geräte und deren Verkabelung abhängig von der Beeinflussung. Lesen Sie auch dazu die Gebrauchsanweisungen der jeweiligen Gerätehersteller. Um die Beeinflussung von elektromagnetischen Störquellen zu verringern, beachten Sie bitte folgende Warnhinweise:Gebrauchsanweisung SCOOTER Stand: FEB-08

L Benutzen Sie keine tragbaren TV- oder Radiogeräte in unmittelbarer Nähe Ihres Scooters, solange dieser eingeschaltet ist. L Benutzen Sie keine Funksprechgeräte oder Mobiltelefone in unmittelbarer Nähe Ihres Scooters, solange dieser eingeschaltet ist. L Achten Sie in Ihrer Nähe auf Sendemasten und vermeiden Sie den Betrieb des Scooters in deren Nähe. L Wenn ungewollte Bewegungen oder Bremsvorgänge auftreten, schalten Sie den Scooter aus, sobald dies sicher durchgeführt werden kann.

• EINSTEIGEN Benutzen Sie Ihren Scooter zum ersten Mal, dann achten Sie bitte darauf, dass Sie auf einem ebenen Untergrund stehen. Alle Räder müssen den Boden berühren. Starten Sie damit, dass Sie Ihren Kontaktschlüssel einstecken und eine viertel Umdrehung nach rechts drehen (abhängig vom Modell kann auch ein AN-/AUS-Schalter vorhanden sein – nachzulesen in den jeweiligen Handbüchern). Vergewissern Sie sich, dass der Motor eingekuppelt ist. Vergewissern Sie sich, dass Ihr Sitz auf die passende Höhe eingestellt ist. Setzen Sie sich in den Sitz und kontrollieren Sie, dass beide Armlehnen seitlich zur Ablage Ihrer Unterarme eingerastet bzw. heruntergeklappt sind und dass der Sitz in der Fahrposition eingerastet ist. Drehen Sie nun den Geschwindigkeitsregler in die Minimum-Position (entgegen dem Uhrzeigersinn), bzw. schalten Sie den AN/AUS-Knopf in die AN-Position. Ihr Scooter ist nun fahrbereit.

• AUSSTEIGEN Bevor Sie aus Ihrem Scooter aussteigen, stellen Sie diesen so ab, dass alle Räder gleichmäßig den Boden berühren. Schalten Sie den Kontaktschlüssel zunächst auf „AUS“ (Ladeanzeige erlischt), bzw. drücken Sie den AN/AUS-Schalter so, dass das integrierte Licht erlischt (Ladeanzeige erlischt).

• PARKEN Ist Ihr Scooter ausgeschaltet, kann kein Steuerungsbefehl zum Fahrbetrieb weitergeleitet werden. Die elektromagnetische Bremse kann erst wieder deaktiviert werden, wenn Ihr Scooter eingeschaltet wird. Stellen Sie Ihren Scooter immer auf überwachten Stellplätzen oder an für Sie gut einsehbaren Stellen ab.

• DIE ERSTE FAHRT Nachdem Sie in Ihrem Scooter Platz genommen und wie zuvor beschrieben gestartet haben. greifen Sie mit beiden Händen den T-Lenker an den Handgriffen und legen die Daumen an den Gashebel (beim Deltalenker umfassen Sie bitte mit beiden Händen die schmalste Stelle des Lenkers, und ziehen mit den Fingern oder nur mit einem Finger den Geschwindigkeitshebel der gewünschten Richtung, wobei gilt:

AKTION DER RECHTEN HAND = VORWÄRTSFAHRT

AKTION DER LINKEN HAND = RÜCKWÄRTSFAHRT Zum Bremsen lassen Sie den Fahrhebel los, damit dieser in die Nullposition zurückschnellt und Ihren Scooter sanft abbremst und zum Stillstand bringt. Üben Sie das Anfahren und Bremsen, damit Sie sich an das Fahrverhalten gewöhnen können und abschätzen lernen, wie Ihr Scooter beim Anfahren und Bremsen reagiert. Zur Kurvenfahrt drehen Sie Ihren Lenker mit beiden Händen in die gewünschte Richtung. Die Vorderräder schlagen nun ein und bestimmen die Richtung Ihres Scooters. Achten Sie bei Kurvenfahrten immer darauf, dass ausreichend Platz für die Bewältigung der Kurve vorhanden ist. Schmale Durchfahrten sind so anzufahren, dass Sie diese – wenn möglich – vorher in einem größeren Bogen anfahren, damit die schmale Durchfahrt möglichst gerade befahren werden kann. Bedenken Sie, dass Ihr Scooter im hinteren Teil meist breiter ist als im vorderen.Gebrauchsanweisung SCOOTER Stand: FEB-08

L Bei Kurvenfahrten sollten Sie Ihre Geschwindigkeit grundsätzlich reduzieren. Vermeiden Sie bei Kurvendurchfahrten diese schräg anzufahren, da durch Ihr „Kurvenschneiden“ die Hinterräder auf Hindernisse treffen können und die Seitenstabilität Ihres Scooters gefährden. L Machen Sie sich mit den Fahreigenschaften Ihres Scooter vertraut. L Halten Sie immer ausreichend seitlichen Abstand zu Ecken oder Hindernissen.

• RÜCKWÄRTSFAHRT Erhöhte Aufmerksamkeit ist beim Rückwärtsfahren (AKTION LINKE HAND) gefordert. So ist zwar die Geschwindigkeit grundsätzlich beim Rückwärtsfahren im Gegensatz zum Vorwärtsfahren gedrosselt, dennoch empfehlen wir Ihnen, den Geschwindigkeitsregler auf Minimum zu drehen. Achten Sie auch darauf, dass die Lenkbewegungen beim Rückwärtsfahren umgekehrt durchgeführt werden und dass Ihr Scooter direkt in die gewünschte Richtung lenkt. L Machen Sie sich mit den Fahreigenschaften Ihres Scooter vertraut. L Rückwärtsfahrten immer in der niedrigsten Geschwindigkeit durchführen. L Schauen Sie bei Rückwärtsfahrten immer nach hinten.

• STEIGUNGEN Achten Sie bei Befahren von Steigungen darauf, dass der maximale Steigungswinkel, den Ihr Scooter überwinden kann, nicht überschritten wird (siehe „Technische Angaben“ in den jeweiligen Handbüchern). Fahren Sie Steigungen immer gerade an und vermeiden Sie, dass einzelne Räder vom Boden abheben (Befahren von Rampen, Auffahrten, etc), da sonst Kippgefahr besteht. Da Ihr Scooter durch ein Differential angetrieben wird, müssen beide Antriebsräder immer mit dem Boden in Kontakt bleiben, da bei einseitigem Abheben eines Antriebsrades aus Sicherheitsgründen keine Kraftübertragung und auch keine Weiterfahrt mehr möglich ist. Sollten Sie auf einer Steigung stoppen, indem Sie den Gashebel loslassen, so ist Ihr Scooter gegen ungewolltes Zurückrollen gesichert. Die Nullstellung des Gashebels bewirkt die Aktivierung der Motorbremse. Beim erneuten Anfahren auf einer Steigung drücken Sie den Gashebel komplett durch, damit ausreichend Anfahrenergie abgegeben werden kann. Ihr Scooter wird nun langsam die Steigung bewältigen. Sollte die Geschwindigkeit zur Überwindung von Steigungen nicht ausreichend, drehen Sie den Geschwindigkeitsregler höher und versuchen Sie es erneut. L Machen Sie sich mit den Fahreigenschaften Ihres Scooter vertraut. L Vermeiden Sie auf Steigungen Ihren Scooter in die Freilaufposition zu stellen.

• GEFÄLLE Befahren Sie keine Gefällstrecken, die Ihr Scooter nicht überwinden kann. Achten Sie auf die maximalen Neigungsangaben in den jeweiligen Handbüchern. Fahren Sie Gefällstrecken immer gerade an. Bei schrägem Anfahren können einzelne Räder vom Boden abheben (Kippgefahr). Sollte eins Ihrer Hinterräder abheben, so ist keine Kraftübertragung und damit auch kein Fahrbetrieb mehr möglich. Durch das Eigengewicht des Scooters erhöht sich die Geschwindigkeit auf Gefällen. Drehen Sie bitte den Geschwindigkeitsregler herunter und passen Sie damit die Fahrgeschwindigkeit den Gegebenheiten an. Vermeiden Sie scharfe Kurvenfahrten auf Gefällen, da es durch das Eigengewicht des Scooters dazu kommen kann, dass Ihr Scooter seitlich abhebt oder gar umkippt. L Machen Sie sich mit den Fahreigenschaften Ihres Scooters vertraut.Gebrauchsanweisung SCOOTER Stand: FEB-08

L Scharfe Kurven vermeiden. L Vermeiden Sie auf Gefällen Ihren Scooter in die Freilaufposition zu stellen.

• UNWEGSAMES GELÄNDE Ihr Scooter kann, so er für den Außenbereich geeignet ist, unwegsames Gelände (Gras, Kies, Kopfsteinpflaster, etc) überwinden. Jedoch ist darauf zu achten, dass es bei Untergründen wie Sand, Schlamm, losem Kies u.ä. zu Leistungseinschränkungen kommen kann, bis hin zum völligen Erliegen der Fahreigenschaften. Achten Sie auch auf die „Technischen Angaben“ in den jeweiligen Handbüchern. Sind Sie unsicher, ob Ihr Scooter eine Wegstrecke meistern kann, vermeiden Sie diese.

Die in der Steuereinheit integrierte Ladeanzeige zeigt Ihnen an, über wie viel Kapazität Ihre Batterien noch verfügen. Laden Sie die Batterien nur dann, wenn die Kapazitätsanzeige an Ihrer Steuerung in den roten Bereich eintritt, bzw. die letzten 2 Dioden der Ladeanzeige leuchten. Wenn Sie dennoch weiterfahren, wird die Leistung Ihres Scooters deutlich abfallen (Steigungen/Kurven/Licht ohne ausreichende Leistung). Wenn Sie auch dieses Warnsignal missachten, schaltet sich der Scooter aus. Sie sollten Ihren Scooter nun unverzüglich mit dem mitgelieferten Ladegerät aufladen. Beachten Sie bitte auch die dem Ladegerät beigefügten Bedienhinweise.

1. Drehen Sie den Kontaktschlüssel auf AUS und entfernen Sie ihn.

2. Drehen Sie die Schutzklappe der Ladebuchse

3. Stecken Sie den Stecker des Ladegerätes in die Ladebuchse des Scooters.

4. Stecken Sie den Netzstecker des Ladegerätes in die Steckdose. Schalten Sie den AN/AUS-

Schalter des Ladegerätes ein (bei einigen Modellen ist kein AN/AUS-Schalter vorhanden – das Einstecken des Netzkabels setzt das Ladegerät in Betrieb).

5. Das Ladegerät beginnt nun zu laden und die LED (orange) leuchtet und zeigt damit an, dass

der Ladevorgang läuft.

6. Ist der Ladevorgang beendet, wechselt die LED (orange) zur Farbe grün und zeigt damit an,

dass der Ladevorgang beendet ist.

7. Schalten Sie das Ladegerät zuerst aus (wenn AN/AUS-Schalter nicht vorhanden: Netzstecker

8. Ziehen Sie den Ladestecker aus der Ladebuchse des Scooters. Ihr Scooter ist fahrbereit.

L Entfernen Sie vor jeder Beladung den Kontaktschlüssel L Laden Sie Ihren Scooter nur wie zuvor beschrieben. Bei zu früher Wiederbeladung verlieren die Batterien Kapazität und Ihr Scooter nach einiger Zeit an Reichweite. L Für Schäden, die durch falsche Beladung zustande kommen, haftet der Hersteller nicht. L Verwenden Sie nur Originalbatterien. Für Schäden, die durch Verwendung von anderen, nicht von uns gelieferten Batterien, entstehen, übernehmen wir keine Haftung. L Setzen Sie die Batterien nicht Temperaturen unterhalb von 5°-Celsius und oberhalb von 50°- Celsius aus. L Werden die Batterien geöffnet, entfallen jegliche Haftung des Herstellers und der Garantieanspruch.Gebrauchsanweisung SCOOTER Stand: FEB-08

Wenn Sie Ihren Scooter einmal längere Zeit nicht benutzen wollen, sollten Sie ihn dennoch von Zeit zu Zeit an das Batterieladegerät anschließen, um die Batterien nachzuladen und den Scooter einsatzbereit zu halten. L Wenn die Batterien längere Zeit nicht genutzt werden, entladen sich diese langsam selbstständig (Tiefenentladung). Ein Beladen mit dem mitgelieferten Ladegerät ist unter Umständen nicht mehr möglich. Laden Sie auch bei Nichtbenutzung der Batterien diese spätestens alle 4-8 Wochen auf (in Abhängigkeit der Ladeanzeige). L Achten Sie darauf, dass durch zu frühe Wiederbeladung der Batterien diese auf Dauer Ihre Kapazität unwiederbringlich verlieren. L Verwenden Sie zur Beladung der Batterien ausschließlich das mitgelieferte Ladegerät. L Für Schäden, die durch Ladefehler auftreten, haftet der Hersteller nicht. L In jedem Fall darf der Ladezyklus nicht unterbrochen werden. Das Ladegerät zeigt Ihnen an, wenn der Ladezyklus abgeschlossen ist (siehe auch Gebrauchsanweisung des Ladegerätes).

EINLAGERUNG DER BATTERIEN

Sollten Sie Ihren Scooter länger nicht verwenden, können Sie diesen am Ladegerät belassen. Die Beladung wird automatisch vom Ladegerät geregelt. Sollten Sie die Batterien ausbauen und einlagern, beachten Sie bitte folgendes:

• Kabelanschlüsse von den Polen der Batterie trennen.

• Decken Sie mindestens jeweils den Pluspol mit einer Polkappe ab.

• Stellen Sie sicher, dass während der Einlagerung keine Gegenstände zwischen die Pole geraten (Kurzschlussgefahr!).

• Einlagerung der Batterien nur in trockenen, belüfteten Räumen mit einer Temperatur zwischen 5°C und +40°C (optimal: +20°C).

• Schützen Sie die Kontaktstecker vor Korrosion.

• Schützen Sie die Batterien vor Tiefentladung (siehe Kapitel „Laden der Batterien“). Wenden Sie sich bei Fragen an Ihren Fachhändler, der Ihnen auch gerne bei der Einlagerung und Wartung Ihrer Batterien behilflich ist. L Bei Nichtbenutzung der Batterien können diese tief entladen.

THERMISCHE SICHERUNG Zum Schutz des Motors vor Überbelastung ist Ihr Scooter mit einer thermischen Sicherung ausgestattet, die automatisch die Leistungsaufnahme zum Motor unterbricht, da dieser sonst heiß laufen könnte, dadurch schneller verschleißt oder Defekte auftreten. Erreichen können Sie die thermische Sicherung durch eine Aussparung der hinteren Kunststoffabdeckung. Bei Modellen, die keine Kunststoffabdeckung haben, befindet sich die thermische Sicherung an den Batteriekästen. Das Auslösen der thermischen Sicherung kann immer dann auftreten, wenn Gefälle oder Steigungen befahren werden, die die angegebenen Maximalwerte übersteigen. Ebenso kann bei Nennlasten oberhalb des Maximalwertes die Sicherung herausspringen. Auch beim Versuch des Fahrens während der Blockade der Motorbremse, besteht die Gefahr der Überbelastung. Die zu beachtenden Werte entnehmen Sie bitte dem Kapitel „Technische Angaben“ der jeweiligen Handbücher. Zur Wiederinbetriebnahme des Scooters beheben Sie die jeweiligen Überlasten und warten Sie, bis der Motor abgekühlt ist. Danach drücken Sie die thermische Sicherung leicht ein. Das System ist wieder fahrbereit. KIPPSCHUTZ Bei einigen Modellen ist der Kippschutz serienmäßig fest mit dem Rahmen verbunden. Ein Abnehmen ist daher nicht möglich. Der Kippschutz dient Ihrer Sicherheit und schützt Ihren Scooter bei der Überfahrung von kleinen Hindernissen – unterhalb der maximalen Hindernishöhe – vor dem Ankippen nach hinten. Bei einigen Modellen ist der Kippschutz abnehmbar.Gebrauchsanweisung SCOOTER Stand: FEB-08

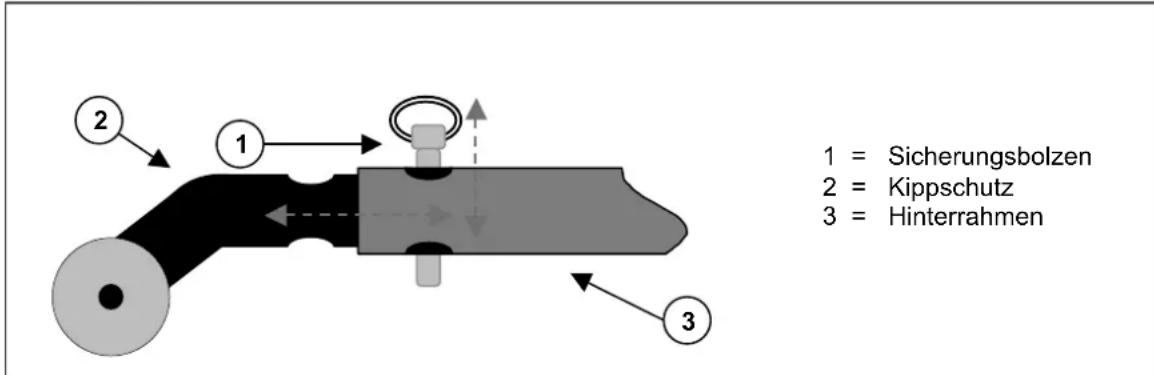

• Ziehen Sie den Sicherungsbolzen für den Kippschutz heraus.

• Ziehen Sie den Kippschutz heraus.

• Stecken Sie den Sicherungsbolzen wieder in die Lochungen des Rahmens, damit dieser nicht verloren geht.

Zum Einsetzen des Kippschutzes verfahren Sie umgekehrt.

• Ziehen Sie den Sicherungsbolzen heraus.

• Schieben Sie den Kippschutz in das Endrohr des hinteren Rahmens (sowohl linker Hinterrahmen, als auch rechter Hinterrahmen), bis die Lochungen übereinander liegen

• Setzen Sie den Sicherungsbolzen bis zum Anschlag ein. L Vor jeder Fahrt muss der Kippschutz eingesteckt sein. L Die einseitige Nutzung des Kippschutzes ist untersagt.

Für den Transport Ihres Scooters sollten Sie einige Hinweise beachten: Vor dem Anheben sollten alle beweglichen Teile abgebaut werden (Korb, Armlehnen etc.). Weiterhin können Sie zu Ihrer Erleichterung die Batterien / den Batteriekasten aus dem Stuhl herausnehmen, damit Sie Gewicht einsparen. Da Gelbatterien geschlossene Batteriesysteme sind, ist das Herausnehmen für den Transport unbedenklich. L Beim Anheben des Scooters ist dieser an festen Rahmenteilen anzufassen. L Um keine Beschädigungen hervorzurufen, sollten alle losen Teile während des Transports entfernt sein. L Achten Sie bei der Montage darauf, dass alle Schrauben wieder fest angezogen sind. L Während des Transportes dürfen sich keine Personen oder Gegenstände unterhalb des Scooters befinden, da sonst Verletzungsgefahr besteht oder Beschädigungen am Scooter entstehen können. L Während des Transports des Scooters dürfen sich keine Personen oder Gegenstände auf der Fußablage oder dem Sitz befinden.

Sollten Sie zur Überwindung eines Hindernisses auf die Möglichkeit von Rampen zurückgreifen, bitten wir Sie, folgende Hinweise zu beachten. Zu Ihrer eigenen Sicherheit informieren Sie sich über die maximale Belastung der Rampen beim jeweiligen Hersteller. Befahren Sie Rampen nur in der niedrigsten notwendigen Geschwindigkeit. Beachten Sie auch die Hinweise im Kapitel „Die erste Fahrt“. Sollten Sie sich von einer Begleitperson schieben lassen, achten Sie darauf, dass durch das hohe Eigengewicht des Elektro-Scooters erhöhte Rückrollkräfte auftreten. L Beachten Sie die Angaben zur maximalen Zuladung der verwendeten Rampen. L Für Schäden, die Ihnen oder dem Scooter durch unsachgemäße Rampenwahl entstehen, übernehmen wir keine Haftung.

WARTUNG Wie jedes andere technische Produkt bedarf auch Ihr Elektro-Scooter einer Wartung. Die folgenden Hinweise beschreiben die Maßnahmen, die durchzuführen sind, damit Sie auch nach längerem Gebrauch die Vorzüge Ihres Scooters voll genießen können. VOR FAHRTANTRITT Prüfen Sie die Bereifung auf sichtbare Beschädigungen und/oder Verschmutzungen. Entfernen Sie die Verschmutzungen, da diese die Bodenhaftung der Räder beeinträchtigen können. Bei einer Beschädigung eines Reifens bitten wir Sie, eine autorisierte Fachwerkstatt zur Instandsetzung hinzuzuziehen. Prüfen Sie vor Fahrtantritt die Funktionstauglichkeit der Motorbremse. Sollte diese Ihre Funktion nicht mehr ausüben können, ziehen Sie bitte Ihren Fachhändler zu Rate. Prüfen Sie bei Luftbereifung, ob genügend Luft in den Reifen ist und befüllen Sie sie gegebenenfalls. Stellen Sie sicher, dass alle Schraubverbindungen fest angezogen sind. Schalten Sie die Elektronik ein, nachdem Sie sichergestellt haben, dass der Motor eingekuppelt ist. Die Ladestandanzeige zeigt Ihnen den Zustand der Batterien an. Reicht der Ladestand für die gewünschte Strecke aus, können Sie mit der Fahrt beginnen.

Abhängig von der Gebrauchshäufigkeit überprüfen folgendes:

1. Verschmutzung unter dem hinteren Chassis (bitte entfernen Sie Verschmutzungen

sorgsam, da diese Korrosion an den Steckverbindungen hervorrufen können.)

2. Verschmutzungen / Korrosion an den Batteriepolen (halten Sie die Pole der Batterien

sauber, da sonst Schäden an den Batterien entstehen können.) L Vor Säuberung der Batteriepole sind diese von den Polsteckern zu trennen. L Keine leitenden Gegenstände zwischen die Batteriepole legen !

3. Verschraubung beweglicher, abbaubarer Teile

Abhängig von der Gebrauchshäufigkeit überprüfen Sie bitte folgende Dinge:

3. Funktion der Räder

Bei Rollwiderstand sind die Lager der Lenkräder zu säubern und der Luftdruck zu prüfen.

4. Überprüfen Sie folgende Schmierpunkte (Nachfetten nicht mit Schmiermitteln mit dem

Hinweis WD40): Radachsen, Radlager, alle beweglichen TeileGebrauchsanweisung SCOOTER Stand: FEB-08

INSPEKTION Grundsätzlich empfehlen wir jährliche Inspektionen, mindestens jedoch vor jedem Wiedereinsatz, bei denen nur von autorisierten Personen folgende Prüfungen mindestens stattfinden und dokumentiert werden sollen:

• Prüfung der Verkabelungen (Besonders: Quetschungen, Abrieb, Schnitte, sichtbare Isolierungen der Innenleiter, sichtbare metallische Adern, Knicke, Ausbeulungen, Farbveränderungen der äußeren Hülle, spröde Stellen)

• Sichtprüfung der Rahmenteile auf plastische Verformung und/oder Verschleiß (Grundrahmen, Sitzrahmen, Rückenrahmen, Seitenteile, Motoraufhängungen)

• Elektrische Leitungen sicher verlegt, so dass Scherung, Quetschung und sonstige mechanische Beanspruchung unwahrscheinlich ist.

• Sichtprüfung aller Gehäuse auf Beschädigungen, Schrauben müssen fest sitzen, Dichtungen dürfen keine sichtbaren Beschädigungen aufweisen

• Messprüfung Schutzleiterwiderstand (O) nach VDE 0702

• Messprüfung Ersatzableitstrom (A) nach VDE 0702

• Messprüfung Isolationswiderstand (MO) nach VDE 0702

• Funktionsprüfung der Armlehnen (Verriegelung, Belastung, Verformung, Verschleiß durch Belastung)

• Funktionsprüfung der Antriebe: Geräusche, Geschwindigkeit, Leichtlauf, etc. Falls erforderlich: Messen der Leistungsaufnahme zuerst ohne Last, dann mit der Nennlast, um evtl. Verschleiß der Motoren über die Stromaufnahme ermitteln zu können und Vergleich mit den Werten bei der Auslieferung, Zustand und Funktion der Kohlestifte, Zustand Kohlestiftkollektor.

• Zustandsprüfung der Batterien, Bezüge, Schläuche, Decken. Bei höheren Fahrleistungen und/oder starker Nutzung (tägliche Dauernutzung oder Nutzung in schwierigem Gelände) sind die Prüfintervalle für Verschleißteile (Kohlestifte, Verschmutzung des Motors, Reifendecken etc.) auf mind. halbjährliche Prüfung zu erhöhen. Messprüfungen dürfen nur von Personen durchgeführt werden, die mindestens auf den Scooter geschult worden sind und mindestens durch eine Elektrofachkraft auf die zu verwendenden Prüfmittel und Prüfverfahren eingewiesen worden sind. Die Freigabe zum Einsatz des Scooters nach erfolgten Messprüfungen oder Wartungsmaßnahmen unterliegt lediglich einer Elektrofachkraft. Lassen Sie sich die Wartung nur dann im Serviceplan bestätigen, wenn mindestens die zuvor genannten Profile überprüft wurden. Sollte Ihr Fachhändler auf Ihr Verlangen hin keine Wartungen durchführen, setzen Sie sich mit dem Hersteller in Verbindung. Gerne nennen wir Ihnen autorisierte Fachhändler in Ihrer Nähe. Für Schäden durch fehlende oder mangelhafte Wartung haftet der Hersteller nicht.

PFLEGE Um Ihren Scooter auch optisch in einem ansprechenden Zustand zu halten, sollten Sie Ihn regelmäßig pflegen. Beachten Sie hierfür folgende Hinweise: BEZÜGE Säubern Sie die Bezüge mit warmem Wasser. Bei hartnäckiger Verschmutzung ist der Bezug unter Verwendung eines handelsüblichen Feinwaschmittels abwaschbar. Flecken lassen sich mit einem Schwamm oder mit einer weichen Bürste entfernen. Der Textilbezug ist abwaschbar, wobei Sie darauf achten sollten, dass Sie handelsübliches Feinwaschmittel und lediglich ein angefeuchtetes Tuch verwenden. L Verwenden Sie keine aggressiven Reinigungsmittel, z.B. Lösungsmittel, sowie harte Bürsten. L Für Schäden durch Einsatz unsachgemäßer Reinigungsmittel übernehmen wir keine Haftung. L Achten Sie darauf, dass die Stoffbezüge nicht durchfeuchten. L Die Verwendung von Dampf- und Druckstrahlern ist grundsätzlich untersagt. KUNSTSTOFFTEILE Pflegen Sie alle Kunststoffteile Ihres Scooters mit handelsüblichen Kunststoffreinigern. Beachten Sie deren spezielle Produktinformation.Gebrauchsanweisung SCOOTER Stand: FEB-08

BESCHICHTUNG Durch die hochwertige Oberflächenveredelung ist ein optimaler Korrosionsschutz gewährleistet. Sollte die Beschichtung durch Kratzer o.ä. einmal beschädigt worden sein, so bessern Sie die Stelle aus. Ein gelegentliches Fetten der beweglichen Teile sorgt dafür, dass Sie lange Freude an Ihrem Scooter haben werden. (Ausgeschlossen sind Schmiermittel mit Hinweis WD40). Zur Pflege der Chromteile genügt zunächst ein trockenes Abreiben. Matte Stellen oder stark haftender Schmutz beseitigen Sie am besten mit einem entsprechenden Marken-Chromputzmittel. Ein leichtes Einfetten der verchromten Stahlteile mit Vaseline vermeidet ein frühzeitiges Mattwerden der Verchromung. Damit der Erhaltungszustand Ihres Scooters auf lange Sicht gewährleistet ist, empfehlen wir Ihnen, Ihren Scooter einmal jährlich von Ihrem Fachhändler inspizieren zu lassen. Im Abschnitt "Serviceplan" können Sie sich diese Inspektionen bestätigen lassen. L Für Schäden/Verletzungen durch mangelnde Pflege, haftet der Hersteller nicht. ELEKTRONIK Ihre Steuerung sollten Sie nur mit einem angefeuchteten Tuch wischen, auf das ein wenig handelsüblicher Haushaltsreiniger gegeben werden kann. Verwenden Sie keine Scheuermittel oder scharfkantige Putzutensilien (Metallschwamm, Bürste etc.), da diese die Oberfläche der Steuerung verkratzen. L Überprüfen Sie regelmäßig, ob die Steckverbindungen korrodiert oder beschädigt sind, da die Funktionstauglichkeit der Elektronik beeinflusst werden kann. L Vor Wartungsarbeiten sind die Batterien zu entfernen, da sonst ungewollter Stromfluss auftritt.

DESINFEKTION Sollten Sie Ihren Scooter desinfizieren wollen, so beachten Sie bitte grundsätzlich die Hinweise der jeweiligen Desinfektionsmittellösungen. Die Desinfektion sollte nur von ausgebildetem Personal (Hygienefachkraft) durchgeführt werden, da diese auf die Wirkungsweise der Desinfektionsmittellösungen und deren Auswirkungen auf Materialien geschult worden sind. Grundsätzlich ist nur eine Scheuer-/Wischdesinfektion anwendbar. Besonderes Augenmerk ist auf die Elektronikbauteile zu richten, da diese offene Steckverbindungen aufweisen und daher vor Feuchtigkeitseindringen zu schützen sind. Ebenso sind die Kabelstecker vor Feuchtigkeitseindringen zu schützen. L Verwenden Sie geeignete Schutzkleidung, da die Desinfektionslösung bei Hautkontakt Reizungen auslösen kann. Achten Sie hierfür auch auf die Produktinformationen der jeweiligen Lösungen. L Die Anwendung durch unautorisierte Personen geschieht auf eigene Gefahr. L Schäden und Verletzungen, die durch unsachgemäße Handhabung der Desinfektion entstanden sind, unterliegen nicht der Haftung des Herstellers. Für Rückfragen zur Desinfektion wenden Sie sich bitte an Ihren Fachhändler, der Ihnen gerne weiterhelfen wird.Gebrauchsanweisung SCOOTER Stand: FEB-08

GEWÄHRLEISTUNG Auszug aus den Allgemeinen Geschäftsbedingungen:

5. Die Verjährungsfrist für Gewährleistungsansprüche beträgt 24 Monate (12 Monte für Batterien).

Wir übernehmen keine Gewähr bei Schäden, die durch konstruktive Veränderungen an unseren Produkten, mangelnde Wartung, fehlerhafte oder unsachgemäße Behandlung oder Lagerung oder Verwendung von anderen als Original-Ersatzteilen entstanden sind. Die Gewährleistung auf Verschleißteile, die einer natürlichen Abnutzung unterliegen, wird ebenfalls ausgeschlossen.

KONFORMITÄTSERKLÄRUNG

Der Hersteller oder sein bevollmächtigter Vertreter: N.V. VERMEIREN N.V. Adresse: Vermeirenplein 1/15, B-2920 Kalmthout (Belgien) erklärt hiermit, dass alle Elektro-Scooter, hergestellt sind in völliger Konformität mit nachstehenden europäischen Richtlinien – inklusive der letzten Änderungen – und mit den nationalen Gesetzen, welche diese Richtlinien ausgestalten: EMC Directive 89/336 (EMV-Richtlinie)

Datum : 01. April 2003 Ort: Kalmthout (Belgien) Unterschrift: Name: M. Van HerckGebrauchsanweisung SCOOTER Stand: FEB-08

Der Scooter wurde überprüft: Händlerstempel:

Servicechecklisten, sowie weitere technische Informationen erhalten Sie über unsere jeweiligen Niederlassungen. Informationen unter: www.vermeiren.comBelgien

Vermeiren Deutschland GmbH

Tschechische Republik

TECHNISCHE ANGABEN (angegeben in der Standardeinstellung (Lieferzustand)) ANGABEN / MAßE Ceres 3 Ceres 4 Länge 127 cm 131 cm Breite 61 cm 61 cm Höhe 116 cm 116 cm Gesamtgewicht 92 kg 94,7 kg Motor nom. 470 Watt nom. 470 Watt Batterien 36 Ah x 2 / 50 Ah x 2 36 Ah x 2 / 50 Ah x 2 Ladegerät 4 Amp (extern) 4 Amp (extern) Wendekreis 975 mm 1350 mm Lenkung T-Lenker T-Lenker Betriebstemperatur Elektronik -10°C bis +40°C -10°C bis +40°C Beleuchtung Serie Serie Blinker Serie Serie Vorderräder (Anzahl) 100 x 260 mm Luft (1) 127 x 320 mm Luft (2) Hinterräder (Anzahl) 127 x 320 mm Luft (2) 127 x 320 mm Luft (2) Max. Geschwindigkeit 9,6 km/h 12 km/h Reichweite ca. 32-40 km ca. 32-40 km Nennlast (max. Zuladung) 135 kg 135 kg Max. Neigung >8° >8° Bodenfreiheit 10 cm 10 cm Kippschutz Serie Serie Spiegel Option Option Einkaufskorb Serie Serie Maßtoleranz +/- 1,5 cm / kg / Grad Alle Angaben beziehen sich auf den Auslieferungszustand und optimale Umgebungsbedingungen. Bei Veränderungen von Außentemperatur, Luftfeuchtigkeit, Steigungen, Gefällen, Untergründen, Batteriezuständen können die Leistungsparameter eingeschränkt werden.

0Gebrauchsanweisung Ceres 3 / Ceres 4 Stand: April-09

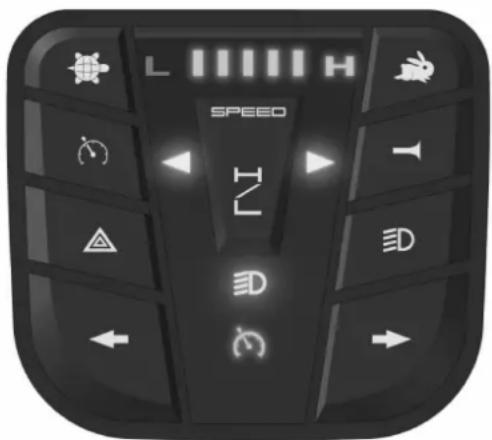

• Schalten Sie den Schlüssel-Schalter auf AN.

• Die Batterieladestand-Anzeige gilbt den Ladezustand Ihrer Batterien an.

• Stellen Sie den Geschwindigkeitsregler auf die gewünschte Fahrgeschwindigkeit ein.

• Ziehen Sie den Fahrhebel mit den Fingern zu den Handgriffen, je nach gewünschter Fahrtrichtung vorwärts oder rückwärts.

• Die Hupe gibt Signal, wenn Sie den Druckknopf betätigen.

• Für Beleuchtung (vorne und hinten) betätigen Sie den Druckknopf (7).

• Für die Warnblinkanlage betätigen sie den Druckknopf (6).

• Für die Betätigung der Blinker drücken Sie den Druckknopf (8-9)in die gewünschte Richtung (links = linker Blinker, rechts = rechter Blinker).

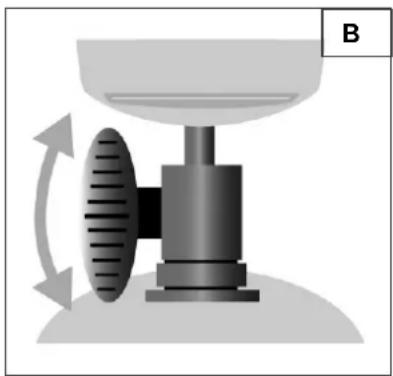

EINSTELLEN DER LENKSÄULE

- Lösen Sie die Sicherungsschraube des Zahnkranzes so weit, dass sich die Lenksäule bewegen lässt. - Stellen Sie die Lenksäule in die gewünschte Position. - Ziehen Sie die Sicherungsschraube wieder handfest an.

L Verstellungen nicht während der Fahrt durchführen. L Schalten Sie den Scooter aus, bevor Sie Verstellungen durchführen.

1 = Batterieladestandanzeige 2 = Geschwindigkeitsregler (langsam) 3 = Geschwindigkeitsregler (schnell) 4 = Geschwindigkeitsregler 5 = Hupe 6 = Warnblinkanlage 7 = Beleuchtung 8 = Blinker (links) 9 = Blinker (rechts)

BGebrauchsanweisung Ceres 3 / Ceres 4 Stand: April-09

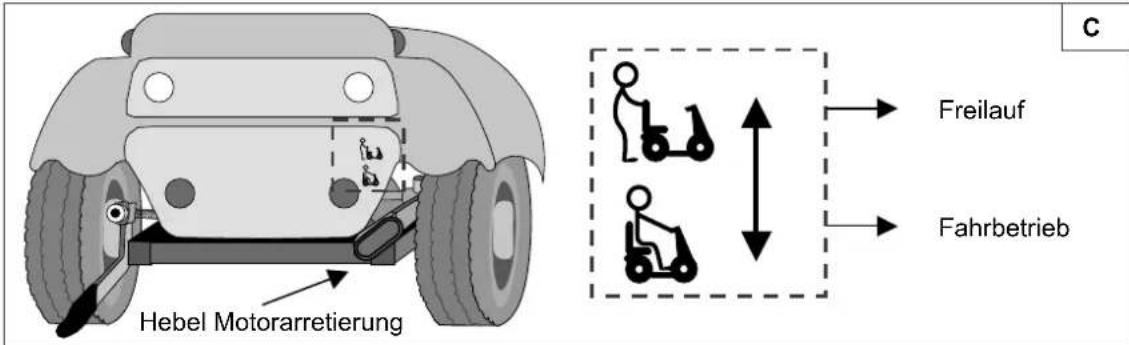

• Stellen Sie den roten Hebel der Motorarretierung auf Freilauf (siehe Kennzeichnung). Motor und Getriebe werden getrennt. Sie können den Scooter jetzt schieben. Je nach Ausführung kann dieser rote Hebel auch auf der gegenüberliegenden Seite montiert sein.

• Stellen Sie den Hebel der Motorarretierung auf Fahrbetrieb. Motor und Getriebe werden verbunden. Der Scooter ist nun durch die Elektronik fahrbar.

L Den Freilauf nicht während der Fahrt aktivieren. L Den elektronischen Fahrbetrieb nur mit arretiertem Motor/Getriebe aufnehmen, da sonst der Motor heiß läuft. SITZ Abnehmbarer Sitz (Abb. D)

• Ziehen Sie den Sitzhebel (rot) nach oben.

• Ziehen Sie den Sitz komplett nach oben heraus Sicherung des Sitzes (Abb. D) Zur Montage des Sitzes verfahren Sie umgekehrt.

• Sitzaufnahme auf die Sitzführung setzen und bis zum Anschlag herablassen (leichte Drehbewegungen des Sitzes vereinfachen die Einrastung.).

• Nach dem hörbaren Einrasten muss der Sitzhebel (rot) waagerecht stehen. Ist er noch angezogen, ist der Sitz noch nicht fest arretiert. Drehbarer Sitz (Abb. D)

• Ziehen Sie den Sitzhebel (rot) nach oben.

• Drehen Sie den Sitz in die gewünschte Richtung.

• Lassen Sie den Sitzhebel los und der Sitz arretiert jeweils immer nach 90° Tiefenverstellung (Abb. D)

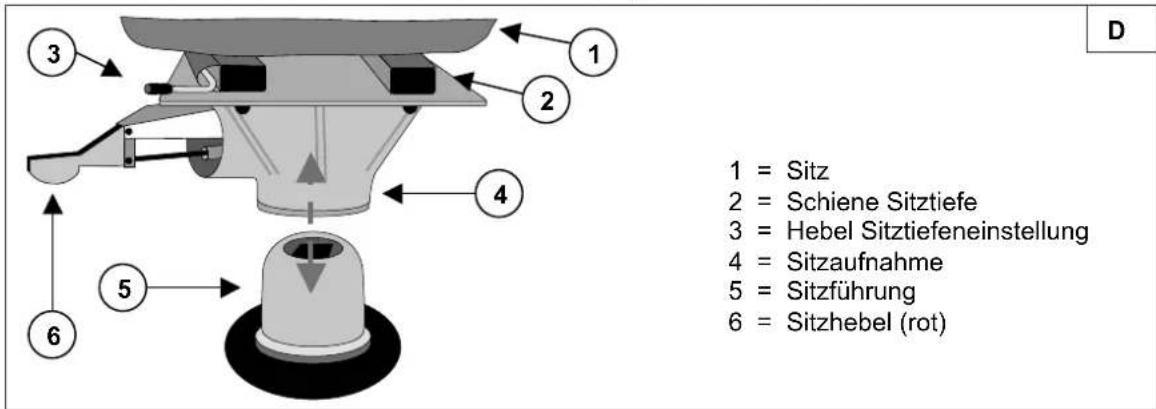

• Ziehen Sie den Hebel für die Sitztiefeneinstellung nach oben an.

• Schieben Sie den Sitz nach vorne oder nach hinten.

• Lassen Sie den Hebel los und der Sitz arretiert in der gewünschten Position.

1 = Sitz 2 = Schiene Sitztiefe 3 = Hebel Sitztiefeneinstellung 4 = Sitzaufnahme 5 = Sitzführung 6 = Sitzhebel (rot)

Hebel Motorarretierung Freilauf FahrbetriebGebrauchsanweisung Ceres 3 / Ceres 4 Stand: April-09

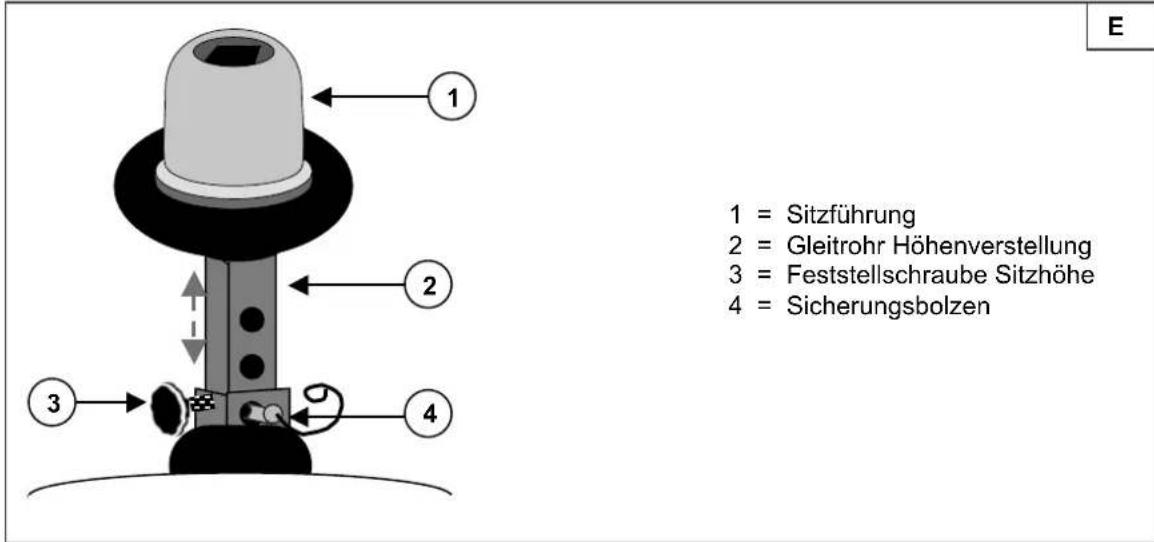

Höhenverstellung (Abb. E)

• Lösen Sie die Feststellschraube für die Sitzhöhenverstellung.

• Ziehen Sie den Sicherungsbolzen heraus.

• Jetzt können Sie den Sitz höher oder niedriger stellen.

• Setzen Sie den Sicherungsbolzen wieder ein und sichern ihn mit der anhängenden Öse, indem Sie diese über das Ende des Bolzens legen. Damit ist sichergestellt, dass der Bolzen komplett eingesetzt wurde.

• Ziehen Sie anschließend die Feststellschraube für die Sitzhöhe handfest an.

L Verstellung nicht während der Fahrt durchführen. L Vergewissern Sie sich, dass der Sitz festen Halt hat.

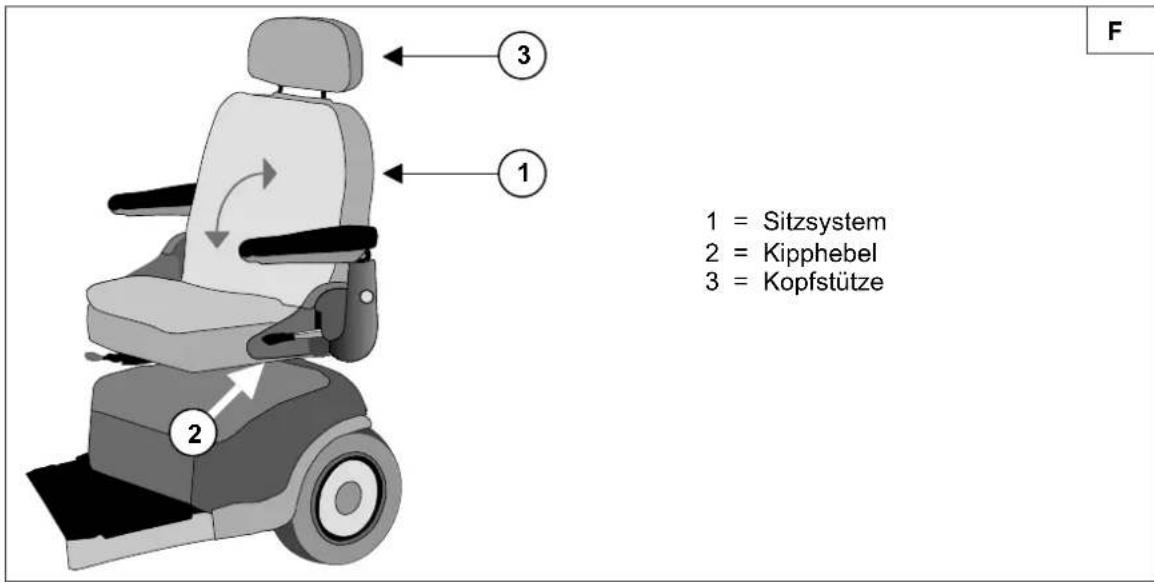

RÜCKEN Seitlich im Bereich der Rückenlehne (Übergang zum Sitzpolster) ist ein Kipphebel angebracht. Drücken Sie diesen nach unten, wird der Rücken freigegeben und kann nach vorne geklappt werden.

Der Sitz kann um 45° oder 90° gedreht warden. Ziehen Sie den Sitzhebel nach oben und drehen Sie den Sitz. Lassen Sie den Hebel los und drehen Sie den Sitz, bis dieser arretiert. er Sitz kann für eine komfortable Sitzposition nach vorne und hinten verschoben werden. Ziehen Sie dafür den Hebel an der vorderen Sitzunterseite leicht nach oben und bewegen Sie den Sitz auf der Sitzschiene in die gewünschte Position.

1 = Sitzführung 2 = Gleitrohr Höhenverstellung 3 = Feststellschraube Sitzhöhe 4 = Sicherungsbolzen

1 = Sitzsystem 2 = Kipphebel 3 = Kopfstütze

3Gebrauchsanweisung Ceres 3 / Ceres 4 Stand: April-09

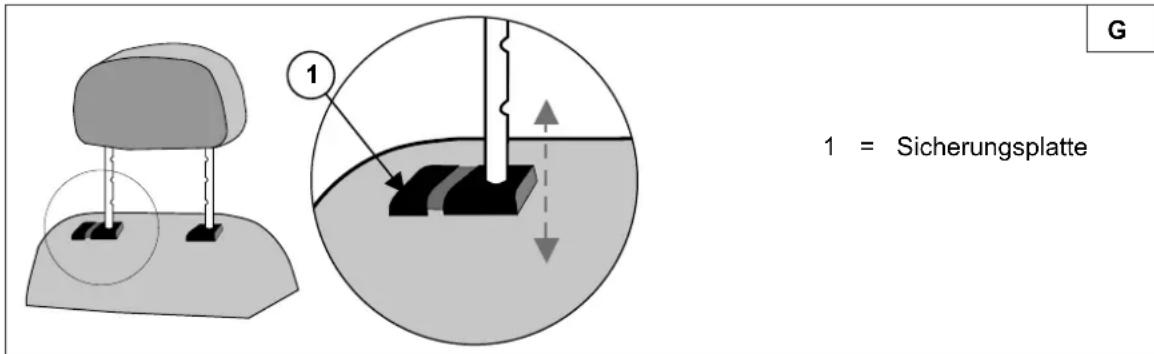

• Drücken Sie die Sicherungsplatte leicht zur Kopfstütze hin an.

• Stellen Sie die Kopfstütze in die gewünschte Höhe.

• Lassen Sie die Sicherungsplatte los.

• Die Kopfstütze arretiert hörbar.

L Verstellungen nicht während der Fahrt vornehmen.

ARMLEHNEN Die Armlehnen lassen sich in der Sitzbreite anpassen. Loosen the knobs at the back of the seat frame, then adjust the armrest by sliding the armrest. Once satisfied with the width, tighten the knob. L Ziehen Sie die Armlehne nur soweit heraus, dass ausreichend Fläche zum Festklemmen der Sicherungs-schraube vorhanden ist.

Verstellung nicht während der Fahrt vornehmen. REIFENWECHSEL Sollten Sie Ihre Decken oder Schläuche auswechseln wollen, geben wir Ihnen nachfolgend einige Hinweise: Zum Abnehmen der Decke nehmen Sie bitte, nachdem Sie die Restluft komplett aus dem Schlauch entlassen haben, einen Reifenheber, führen ihn zwischen Decke und Felge ein, drücken Sie danach den Reifenheber langsam und vorsichtig nach unten. Dadurch wird die Decke über den Felgenrand gezogen. Wenn Sie danach mit dem Reifenheber an der Felge entlanggehen, springt die Decke aus der Felge. Nun lassen sich die Decke und danach der Schlauch leicht von der Felge entfernen. L Vor dem Entfernen muss die Luft aus dem Schlauch entwichen sein. L Bei unsachgemäßer Handhabung können Schäden an der Felge entstehen. Lassen Sie diese Tätigkeiten vorzugsweise vom Fachhandel durchführen. Vor der Montage des neuen Schlauches sollten Sie folgende Dinge beachten: Das Felgenbett und die Reifeninnenwand auf Fremdkörper untersuchen und gegebenenfalls gründlich säubern. Den Zustand des Felgenbettes, besonders am Ventilloch überprüfen. Verwenden Sie bitte nur Originalersatzteile. Für Beschädigungen kann keine Garantie übernommen, wenn diese durch Ersatzteile hervorgerufen wurden, die keine Originalersatzteile sind. Setzen Sie sich mit Ihrem Fachhändler in Verbindung.

1 = Sicherungsplatte 1Gebrauchsanweisung Ceres 3 / Ceres 4 Stand: April-09

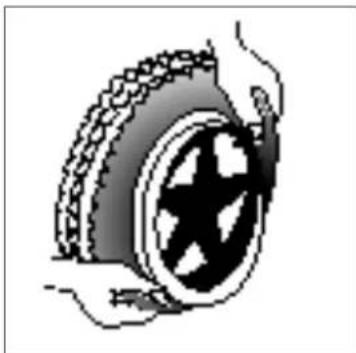

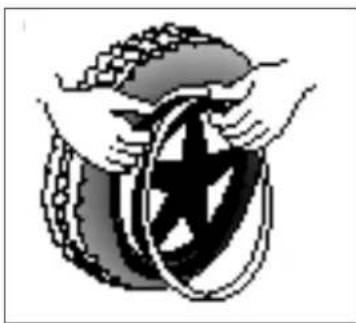

Montage: Legen Sie den Schlauch ohne Luftbefüllung rundum in die Felgenmitte. Achten Sie darauf, dass das Ventil durch die Ventilöffnung der Felge hinausragt.

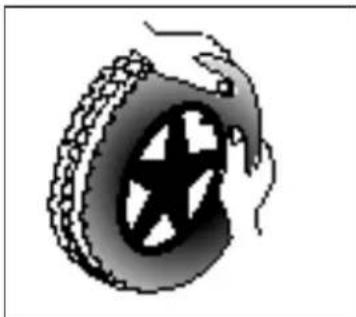

Nehmen Sie nun die Decke und drücken diese hinter dem Ventil beginnend über den Felgenrand. Dann den Schlauch schwach aufpumpen, bis er seine runde Form annimmt und in den Reifen einlegen.

Liegt der Schlauch rundherum faltenlos im Reifen (wirft er Falten: etwas Luft ablassen), dann lässt sich die obere Reifenseite gegenüber dem Ventil beginnend, leicht mit beiden Händen aufs Ventil hin montieren.

Überprüfen Sie rundum beidseitig, ob der Schlauch nicht zwischen Reifenwulst und Felge eingeklemmt ist. Schieben Sie das Ventil leicht zurück und ziehen Sie es wieder heraus, damit ein guter Reifensitz im Ventilbereich erreicht wird. Um das Rad korrekt aufzupumpen, füllen Sie erst soviel Luft ein, dass sich der Reifen noch gut mit dem Daumen eindrücken läst. Weist die Kontrolllinie auf beiden Reifenseiten den gleichen Abstand zum Felgenrand auf, sitzt der Reifen zentrisch. Wenn nicht - Luft wieder ablassen und den Reifen neu ausrichten. Pumpen Sie nun den Reifen bis zum maximalen Betriebsdruck auf (Fülldruck beachten!!) und drehen Sie die Staubkappe auf das Ventil. L Achten Sie darauf, dass bei der Montage keine Gegenstände oder Körperteile zwischen Decke und Felgenrand geraten, da dies Beschädigungen und/oder Verletzungen verursacht. L Eine fachgerechte Montage ist nur durch den Fachhandel gewährleistet. Bei Arbeiten, die nicht vom Fachhandel übernommen werden, entfällt der Garantieanspruch. L Achten Sie bei der Befüllung der Reifen immer auf den korrekten Fülldruck. Diesen können Sie seitlich an der Reifendecke ablesen. L Verwenden Sie zum Befüllen nur ordnungsgemäße Luftfülleinrichtungen mit Messskalen in bar.

DEMONTAGE / MONTAGE Neben dem Sitz und der Armlehne lässt sich auch das Chassis auseinander nehmen. Bitte beachten Sie folgende Hinweise:

• Schalten Sie den Scooter aus.Gebrauchsanweisung Ceres 3 / Ceres 4 Stand: April-09

• Nehmen Sie den Sitz ab (siehe Kapitel „Sitz“).

• Heben Sie die hintere Kunststoffabdeckung nach oben ab (gesichert mit Klettverschlüssen). L Achten Sie darauf, dass die Kabel für die hintere Beleuchtung an der Kunststoffabdeckung befestigt sind. Stecker trennen, bevor die Kunststoffabdeckung komplett entfernt wird.

• Trennen Sie die Batteriestecker (nicht die Polanschlüsse) und alle Kabelsteckverbindungen.

• Lösen Sie die Klettbänder, mit denen die Batterien gesichert sind.

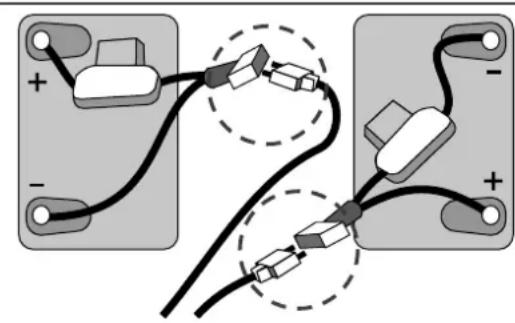

• Heben Sie die Batterien heraus. Folgender schematischer Aufbau zeigt die Verbindung zwischen dem vorderen und hinteren Chassis (Abb. K):

• Ziehen Sie den Sicherungsbolzen heraus.

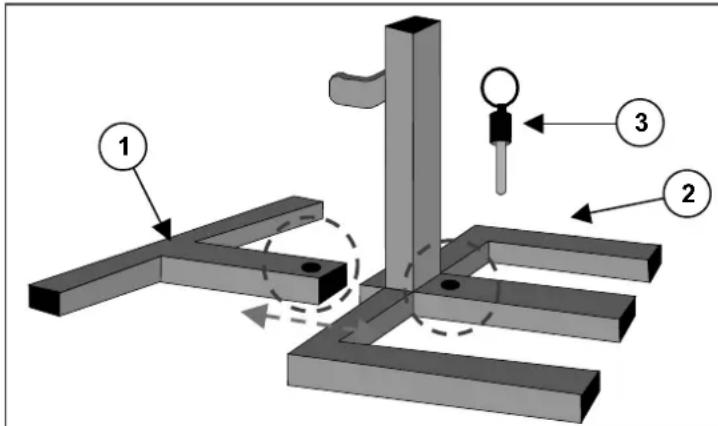

• Ziehen Sie Vorder- und Hinterrahmen auseinander. Für den Zusammenbau beachten Sie bitte folgende Hinweise (Abb. K):

• Schieben Sie die Stutzen von Vorder- und Hinterahmen so ineinander, dass die Lochungen des Sicherungsbolzens übereinander liegen.

• Stecken Sie den Sicherungsbolzen bis zum Anschlag durch die Lochung der Stutzen.

• Verbinden Sie die Kabelstecker zwischen Vorder- und Hinterrahmen (Steckverbindungen gleicher Farbe gehören zueinander).

• Setzen Sie die Batterien ein und verbinden Sie die Batteriestecker (Steckverbindungen gleicher Farbe gehören zueinander, Abb. J).

• Sichern Sie die Batterien mit den Klettbändern so, dass sich die Batterien auch während der Fahrt nicht bewegen können.

L Schalten Sie den Scooter vor der Demontage immer aus. L Achten Sie während der Demontage/Montage auf Quetschstellen der Kabel.

1 = Rahmen hinten 2 = Rahmen vorne 3 = SicherungsbolzenGebrauchsanweisung Ceres 3 / Ceres 4 Stand: April-09

BESEITIGEN VON STÖRUNGEN

Nachfolgende Auflistung soll Ihnen bei Störungen Ihres Scooters weiterhelfen: Störung Ursache Nach dem Starten fährt der Scooter nicht. Keine Ladestandanzeige.

• Schlüssel nicht eingesteckt / eingeschaltet.

• Batteriestecker nicht verbunden (Batterien haben keinen Kontakt).

• Thermische Sicherung herausgesprungen.

• Batterien defekt (Tiefentladung).

• Bedieneinheit defekt.

• Elektronik-Box defekt.

• Kabelbaum defekt. Nach dem Starten fährt der Scooter nicht. Ladeanzeige zeigt ausreichend Ladung an.

• Motor/Getriebe auf Freilauf gestellt.

• Potentiometer der Fahrwippe defekt / gelöst.

• Magnetbremse defekt.

• Elektronik-Box defekt. Thermische Sicherung springt heraus.

• Motor wird überbelastet (siehe „Technische Angaben“).

• Thermische Sicherung defekt. Batterien lassen sich nicht beladen.

• Batterien nicht richtig angeschlossen.

• AN/AUS-Schalter des Batteriekastens nicht eingeschaltet.

Vermeiren Deutschland GmbH

Vermeiren Deutschland GmbH

Vermeiren Deutschland GmbH
