BEDIENUNGSANLEITUNG BS 968CB BOMANN

Обзор деталей прибора .............................................. стр. 3 Руководство по эксплуатации .................................... стр. 37 Технические данные ................................................... стр. 39 Гарантия ....................................................................... стр. 39 05-BS 968 CB.indd 205-BS 968 CB.indd 2 04.02.2008 8:53:29 Uhr04.02.2008 8:53:29 Uhr3 Übersicht der Bedienelemente Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Oversikt over betjeningselementene • Overview of the Components Przegląd elementów obsługi • Přehled ovládacích prvků • A kezelőelemek áttekintése Обзор деталей прибора 05-BS 968 CB.indd 305-BS 968 CB.indd 3 04.02.2008 8:53:30 Uhr04.02.2008 8:53:30 Uhr4 DEUTSCH DEUTSCH Allgemeine Sicherheitshinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungs- anleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüs- sigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerät bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).

• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Herstel- ler, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie bitte die nachfolgenden „Speziellen Sicher- heitshinweise“. Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Um Kinder oder gebrechliche Personen vor den Gefahren elektrischer Geräte zu schützen, beachten Sie, dass dieses Gerät nur unter Aufsicht verwendet wird. Dieses Gerät ist kein Spielzeug. Lassen Sie kleine Kinder nicht damit spielen. Spezielle Sicherheitshinweise

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegen- stände!

• Benutzen Sie das Gerät nicht in Feuchträumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!

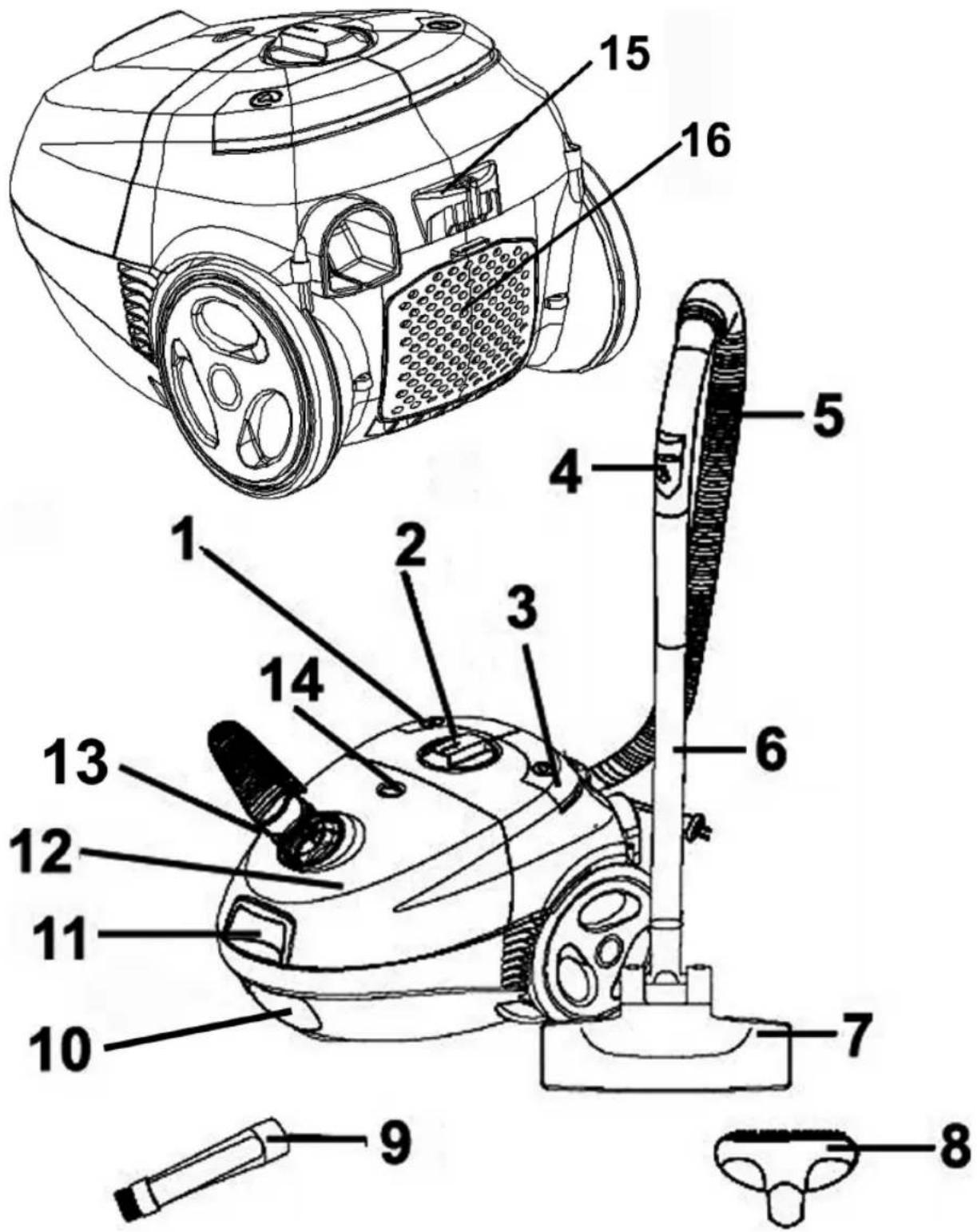

• Halten Sie den Staubsauger von Wärmequellen wie Radia- toren, Öfen usw. fern! Übersicht der Bedienelemente 1 Ein/Aus Schalter 2 Saugleistungsregler 3 Taste zur Kabelaufwicklung 4 Luftschieber 5 Saugschlauch 6 Saugrohr 7 Bodendüse 8 Polsterdüse 9 „2in1“ Düse (Fugen- und Bürstendüse) 10 Tragegriff 11 Griff zum Öffnen des Staubbeutelfachs 12 Staubbeutelfach 13 Schlauchanschluss 14 Anzeige für Staubbeutelwechsel 15 Parkhilfe 16 Filterabdeckung – Auslassfi lter Ohne Abbildung Haken am Saugrohr Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches (5) in den Schlauchanschluss (13), bis er mechanisch einrastet, drücken Sie dazu bitte gleichzeitig die Tasten. Um den Schlauch wieder zu lösen, drücken Sie bitte erneut die Tasten am Verbindungskopf.

• Halten Sie die Tasten gedrückt und ziehen Sie dann den Schlauch heraus.

• Stecken Sie bitte das 3-teilige Saugrohr (6) ineinander und stecken Sie es anschließend am Griffstück auf.

• Montieren Sie die Bodendüse (7) bzw. das Zubehör. Benutzen des Gerätes

1. Wickeln Sie die benötigte Kabellänge ab.

2. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose 230 V, 50 Hz. Schalten Sie das Gerät mit dem Ein-/Aus Schalter (1) ein, indem Sie die Taste mit dem Fuß nach unten drücken.

3. Stellen Sie die Saugleistung mit dem Saugleistungsregler

(2) ein (Min bis Max).

4. Saugen Sie nun mit gleichmäßiger Geschwindigkeit. Andrü-

cken ist nicht nötig. Hinweis: Achten Sie auf die durch die Kabellänge begrenzte Reichweite! Saugleistungsregler (2) Niedrige Saugleistung: Für Gardinen, empfi ndliche Stoffe. Mittlere Saugleistung: Für hochfl orige Veloursteppiche und Textilböden. Hohe Saugleistung: Für robuste Teppiche und Fußböden. 05-BS 968 CB.indd 405-BS 968 CB.indd 4 04.02.2008 8:53:34 Uhr04.02.2008 8:53:34 Uhr5 DEUTSCH DEUTSCH Aufwickelvorrichtung für Netzkabel Bitte ziehen Sie das Netzkabel max. bis zur gelben Markierung. Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schä- den fallen nicht in den Garantieanspruch. Aufwickeln Drücken Sie die Taste (3) für Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschla- gen zu vermeiden. Düsenaufsatz Fugen-, Bürstdüse: Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw. „2 in 1“ Düse: Zusammengesteckt kön- nen Sie sie als Bürstendüse benutzen. Möchten Sie die Fugendüse verwenden, ziehen Sie den Bürstenteil ab Polsterdüse: Zum Reinigen von Polstern, Vorhängen usw. Bodendüse: Zur Reinigung von Teppichen oder glatten Flächen Lösen der Düsen: Ziehen Sie diese unter leichtem Drehen

Luftschieber (4) Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulie- rung oder, um an der Düse haftende Teile zu lösen. Anzeige Staubbeutelwechsel (14) Halten Sie den Saugschlauch unbelastet in die Luft. Ist die Anzeige rot, ist der Beutel voll. Wechseln Sie ihn bitte aus. Auswechseln des Staubbeutels

• Ziehen Sie den Netzstecker aus der Steckdose.

• Öffnen Sie mit dem Griff (11) den Deckel des Staubbeutel- fachs (Deckel muss einrasten).

• Entnehmen Sie den Beutel, indem Sie die Halterung vorsichtig nach vorne ziehen, so dass Sie leichter an den Beutel kommen. Ziehen Sie den Staubbeutel nach oben heraus.

• Schieben Sie einen neuen Beutel ein, achten Sie bitte dar- auf, dass der Beutel korrekt in der Führung liegt. Schließen Sie den Deckel, so dass er einrastet. Filter Ihr Gerät verfügt über zwei Filter. Motorschutzfi lter (Einlassfi lter) Den Einlassfi lter fi nden Sie, im Staubbeutelraum. Der Filter sitzt senkrecht im hinteren Teil des Staubgehäuses.

• Ziehen Sie das Gitter nach oben heraus und entnehmen Sie dann den Motorschutzfi lter.

• Reinigen Sie den Motorschutzfi lter nach ca. jedem

10. Staubbeutelwechsel. Bei Bedarf können Sie den Filter in

warmem Wasser, ohne Zusätze reinigen.

• Setzen Sie diesen nur vollständig getrocknet wieder ein!

• Das Gitter bitte wieder in die Führung bis nach unten schieben, so dass es aufl iegt. Auslassfi lter Des Weiteren verfügt Ihr Gerät über einen Auslassfi lter. Sie fi nden diesen Filter unter der Filterabdeckung (16).

• Drücken Sie den Hebel, oberhalb des Lüftungsgitters nach unten, um es zu öffnen.

• Ziehen Sie dann das Gitter nach vorne heraus.

• Entnehmen Sie den Filter und reinigen Sie diesen, wie bereits beschrieben.

• Setzen Sie bitte den Filter richtig wieder ein und schließen Sie das Lüftungsgitter (bis es einrastet). Ersatz Staubbeutel sowie Motorschutz- und Auslassfi lter erhal- ten Sie bei unserer Hotline. Reinigung und Aufbewahrung Reinigung

• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose!

• Reinigen Sie das Gehäuse mit einem trockenen Tuch. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Wenn Sie das Gerät waagerecht stellen: Hängen Sie bitte den Haken der Bodendüse in die Parkhilfe (15) auf der Rückseite des Gerätes ein. Störungsbehebung Symptome Ursache Lösung Gerät ist ohne Funktion Überprüfen Sie den Netzanschluss Überprüfen Sie die Stellung des Schalters Gerät saugt nicht Die Saugleistung ist zu gering eingestellt Kontrollieren Sie die Position des Reglers Der Staubbeutel ist voll Erneuern Sie den Staubbeutel Die Filter sind verschmutzt Reinigen Sie die Bauteile Im Saugschlauch oder der Düse befi ndet sich ein Fremdkörper Kontrollieren Sie das Zubehör auf Fremdkörper 05-BS 968 CB.indd 505-BS 968 CB.indd 5 04.02.2008 8:53:34 Uhr04.02.2008 8:53:34 Uhr6 DEUTSCH DEUTSCH Geräuschentwicklung Gemessen wurde der Schalldruckpegel am Ohr einer Bedien- person (LpA) in Übereinstimmung mit der DIN EN ISO 3744. Ermittelter Schalldruckpegel: 82,0 dB(A) (kein Limit) Technische Daten Modell: ..........................................................................BS 968 CB Spannungsversorgung: .................................220-240 V, 50/60 Hz Leistungsaufnahme:

max. : ............................................................................ 1500 W Schutzklasse: .............................................................................. ΙΙ Nettogewicht: ........................................................................3,4 kg Technische Änderungen vorbehalten! Konformitätserklärung Hiermit erklärt die Firma C. Bomann GmbH, dass sich das Gerät BS 968 CB in Übereinstimmung mit den grundlegenden Anfor- derungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (93/68/EWG und 2006/95/EG) befi ndet. Garantie Wir übernehmen für das von uns vertriebene Gerät eine Garan- tie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Män- gel des Gerätes oder des Zubehörs, die auf Material- oder Her- stellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie! Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen. Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler. Sowohl Defekte an Verbrauchszubehör bzw. Verschleißtei- len, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl ichtig! Die Garantie erlischt bei Fremdeingriff. Diese Garantie hat keine Auswirkungen auf die gesetzlichen Ansprüche des Käufers und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Gerätes durch den Endkun- den vom autorisierten Händler der C. Bomann GmbH erfolgte. Nach der Garantie Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ich- tig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden. Service Anschrift C. Bomann GmbH Heinrich-Horten-Str. 17 D-47906 Kempen/Germany Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgese- henen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. 05-BS 968 CB.indd 605-BS 968 CB.indd 6 04.02.2008 8:53:36 Uhr04.02.2008 8:53:36 Uhr7 NEDERLANDS NEDERLANDS Algemene veiligheidsinstructies Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.
