BEDIENUNGSANLEITUNG BS 958 CB BOMANN

Обзор деталей прибора .............................................. стр. 3 Руководство по эксплуатации .................................... стр. 48 Технические данные ................................................... стр. 51 Гарантия ....................................................................... стр. 51 05-BS 958 CB 205-BS 958 CB 2 12.03.2008 17:01:52 Uhr12.03.2008 17:01:52 Uhr3 Übersicht der Bedienelemente Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Oversikt over betjeningselementene • Overview of the Components Przegląd elementów obsługi • Přehled ovládacích prvků • A kezelőelemek áttekintése Обзор деталей прибора 05-BS 958 CB 305-BS 958 CB 3 12.03.2008 17:01:53 Uhr12.03.2008 17:01:53 Uhr4 DEUTSCH DEUTSCH Allgemeine Sicherheitshinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungs- anleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüs- sigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerät bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).

• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Herstel- ler, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie bitte die nachfolgenden „Speziellen Sicher- heitshinweise“. Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Um Kinder oder gebrechliche Personen vor den Gefahren elektrischer Geräte zu schützen, beachten Sie, dass dieses Gerät nur unter Aufsicht verwendet wird. Dieses Gerät ist kein Spielzeug. Lassen Sie kleine Kinder nicht damit spielen. Spezielle Sicherheitshinweise

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegen- stände!

• Benutzen Sie das Gerät nicht in Feuchträumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!

• Halten Sie den Staubsauger von Wärmequellen wie Radia- toren, Öfen usw. fern!

• Beim Türeschließen darf das Kabel nicht eingeklemmt oder an scharfen Kanten oder Ecken entlang gezogen werden.

• Rollen Sie nicht mit dem Staubsauger über das Kabel.

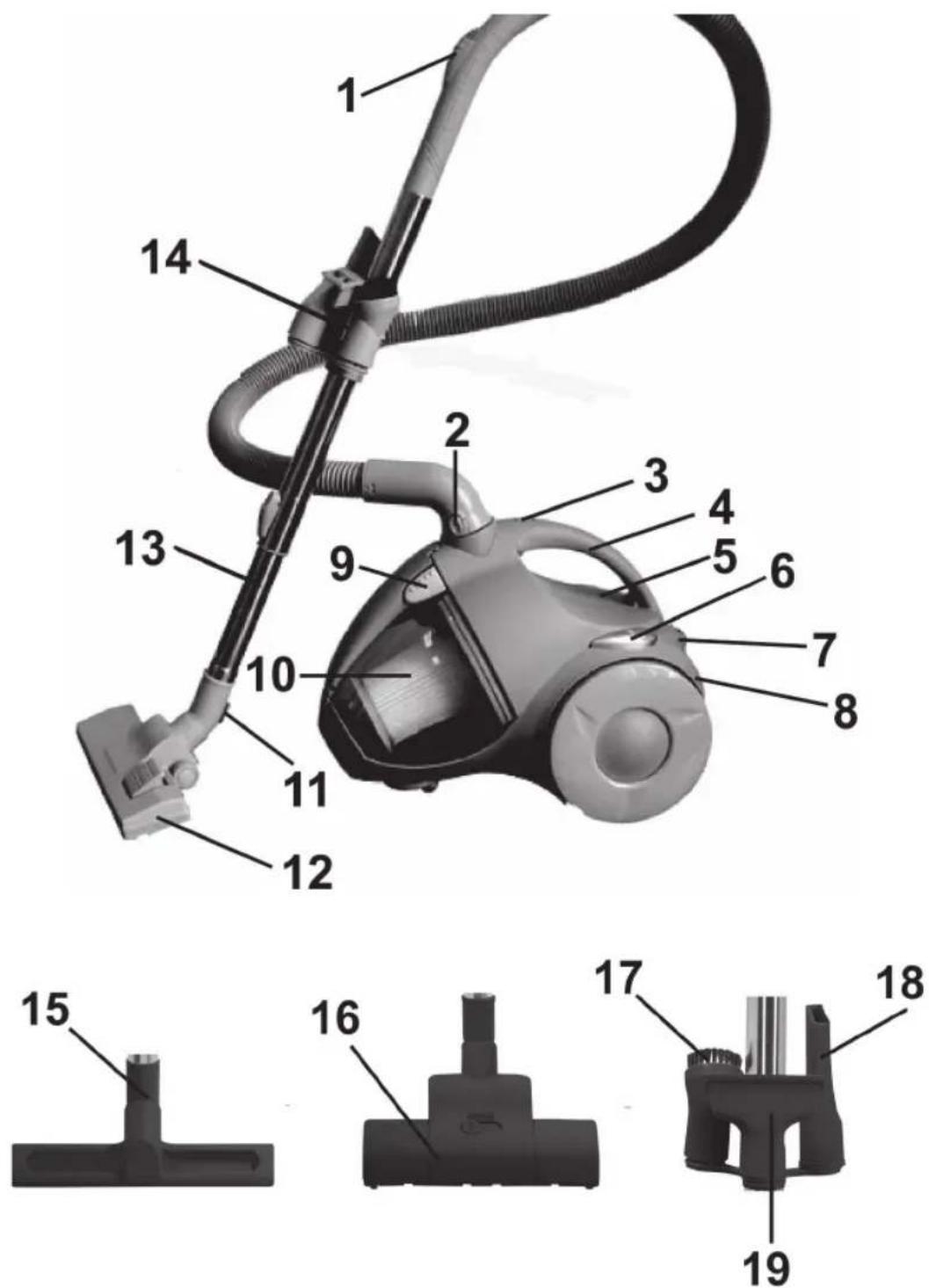

• Das Gerät darf nicht verwendet werden, um Glasscherben, kleine Spielzeuge, Nadeln, Büroklammern, heiße Asche, brennende Zigarettenstummeln oder Streichhölzer usw. aufzusaugen. Übersicht der Bedienelemente 1 Luftschieber 2 Schlauchanschluss 3 Saugleistungsregler 4 Tragegriff 5 Taste zur Kabelaufwicklung 6 Ein/Aus-Schalter 7 Parkhilfe 8 Abdeckung Auslassfi lter 9 Taste zum Lösen des Staubbehälter 10 Staubbehälter mit Motorschutzfi lter 11 Haken am Saugrohr 12 Bodendüse 13 Teleskop-Saugrohr 14 Zubehörhalterung Zubehör 15 Parkettbürste 16 Turbobürste 17 Bürstdüse 18 Fugendüse 19 Polsterdüse Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss, bis er mechanisch einrastet, drücken Sie dazu bitte gleichzeitig die Tasten. Um den Schlauch wieder zu lösen, drücken Sie bitte erneut die Tasten am Verbindungskopf.

• Halten Sie die Tasten gedrückt und ziehen Sie dann den Schlauch heraus.

• Stecken Sie ggf. das Saugrohr am Griffstück auf. Benutzen des Gerätes

1. Montieren Sie das Zubehör.

2. Wickeln Sie die benötigte Kabellänge ab, stecken Sie den

Netzstecker in eine vorschriftsmäßig installierte Schutzkon- taktsteckdose 230 V, 50 Hz und schalten Sie das Gerät mit dem Ein-/ Ausschalter ein.

3. Stellen Sie die Saugleistung mit dem Saugleistungsregler

4. Saugen Sie nun mit gleichmäßiger Geschwindigkeit. Andrü-

cken ist nicht nötig. Hinweis: Achten Sie auf die durch die Kabellänge begrenzte Reichweite! 05-BS 958 CB 405-BS 958 CB 4 12.03.2008 17:01:54 Uhr12.03.2008 17:01:54 Uhr5 DEUTSCH DEUTSCH Saugleistungsregler Niedrige Saugleistung: Für Gardinen, empfi ndliche Stoffe. Mittlere Saugleistung: Für hochfl orige Veloursteppiche und Textilböden. Hohe Saugleistung: Für robuste Teppiche und Fußböden. Aufwickelvorrichtung für Netzkabel Bitte ziehen Sie das Netzkabel max. bis zur gelben Markierung. Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schä- den fallen nicht in den Garantieanspruch. Aufwickeln Drücken Sie die Taste für Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein herumschlagen zu vermeiden. Teleskop-Saugrohr Durch das höhenverstellbare Saugrohr, wird eine individuelle Anpassung auf Ihre Körpergröße ermöglicht. Entriegeln Sie die Kupplung durch Drücken der Taste in Pfeilrichtung. Verschieben Sie die Saugrohre wie ge- wünscht. Zum Verriegeln lösen Sie die Taste, bis es deutlich hörbar einrastet. Düsenaufsätze Fugen-, Bürstdüse: Zum Saugen von Polstern, Vorhängen und in Ecken und Schlitzen usw. Polsterdüse: Zur Reinigung von Polstern, Vorhän- gen usw. Bodendüse: Zur Reinigung von Teppichen oder glatten Flächen. Glatte Böden: Drücken Sie den Hebel mit dem Bürs- tensymbol „ “ mit dem Fuß nieder. Die Bürsten sind jetzt sichtbar. Teppiche: Stellen Sie den Hebel mit dem Fuß um, auf das Symbol „

Parkettbürste: Die Bodendüse ist zur leichteren Führung, mit Rollen ausgestattet. Für größere Flächen, wie Parkett, Laminat oder Fliesen u. a. Turbobürste: Die Bodendüse ist zur leichteren Führung, mit Rollen ausgestattet. Die Bürste ist mit einer rotierenden und einer schwingend gelagerten Bürstwalze ausgestattet, die durch den Luftstrom angetrieben wird. Entfernt festgetretenen Schmutz, Tierhaare, Fäden und Fusseln besonders gründlich. Der Teppichfl or wird frisch aufgebürstet. Schieben Sie den Schalter an der Bürste auf das Symbol A, dann wird mehr Luft angesaugt. Beim Symbol (B) entsprechend weniger. Das verstärkt die Saugkraft. Bitte beachten Sie, dass die Turbo- bürste nicht für glatte Böden z. B. Parkett, Laminat u.a. geeignet ist, die Oberfl äche könnte Schaden nehmen. Lösen der Düsen: Ziehen Sie diese unter leichtem Drehen ab. Luftschieber Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulie- rung oder, um an der Düse haftende Teile zu lösen. Filter Ihr Gerät verfügt über 3 Filtersysteme. Das herkömmliche Staubbeutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft“ gewirbelt. Der Erwerb von Staubbeuteln entfällt. Haben die Staubrückstände die MAX-Marke am Staubbehälter erreicht oder lässt die Saugkraft nach, gehen Sie wie folgt vor: Abb. 1 Entleeren des Staubbehälters

• Drücken Sie die Taste zum Lösen des Staubbehälter und entnehmen Sie den Staubbe- hälter. Abb. 2 • Ziehen Sie vorsichtig den Filtereinsatz an den beiden Halterungen heraus. Stellen Sie den Staubbehälter ggf. senkrecht hin.

• Entleeren Sie den Inhalt des Staubbehälters. Setzen Sie im Anschluss den Filtereinsatz wieder ein. Achten Sie bitte darauf, dass der Filtereinsatz fest und in einer geraden Position eingesetzt wird. Befestigen Sie den Staubbe- hälter wieder, bis dieser hörbar einrastet. 05-BS 958 CB 505-BS 958 CB 5 12.03.2008 17:01:55 Uhr12.03.2008 17:01:55 Uhr6 DEUTSCH DEUTSCH Abb. 3 Motorschutzfi lter (im Staubbehälter) Reinigen des Filtereinsatzes

• Drücken Sie die Taste zum Lösen des Staubbehälters und entnehmen Sie den Staubbe- hälter (siehe Abb. 1).

• Entleeren Sie den Inhalt des Staubbehälters (siehe Abb. 2). Entriegeln Sie den Filterein- satz durch kurzes Drehen im Uhrzeigersinn (siehe Abb. 3). Im zweiten Schritt lässt sich der Filtereinsatz nach unten herausnehmen. Reinigen Sie den Motorschutzfi lter durch Ausklopfen und sanftes Ausbürsten.

• Setzen Sie die Bauteile wieder ein.

• Befestigen Sie den Staubbe- hälter wieder, bis dieser hörbar einrastet. Nach jedem dritten Entleeren oder bei stärkeren Verschmutzungen reinigen Sie den Filter, indem Sie fl ießendes Wasser entgegen der Blasrichtung durch das Filtervlies laufen lassen. Setzen Sie diesen nur vollständig getrocknet wieder ein! Achtung: Waschen Sie bitte die Filter niemals in der Wasch- maschine und verwenden Sie keinen Föhn zum Trocknen. Abb. 4

Den Einlassfi lter fi nden Sie im Staubbehälterraum, siehe Pfeil. Drücken Sie die Taste zum Lösen des Staubbehälters und entneh- men Sie den Staubbehälter. Ziehen Sie den Filter nach vorn heraus. Reinigen Sie den Einlassfi lter nach ca. jeder 10. Staubbehälterentlee- rung, oder öfter, wenn es nötig ist. Achten Sie bitte darauf, dass der Filter immer sauber ist, da sonst keine Luftzirkulation mehr gewährleistet ist. Bei Bedarf können Sie den Filter in warmem Wasser, ohne Zusätze reinigen. Setzen Sie diesen nur vollständig getrocknet wieder ein. Abb. 5

Des Weiteren verfügt Ihr Gerät über einen Auslassfi lter. Um eine einwandfreie Funktion des Filters zu gewährleisten, empfehlen wir den Filter alle 6 Monate zu reini- gen. Sie fi nden diesen Filter an der hinteren Seite Ihres Gerätes hinter einem Lüftungsgitter. Öffnen Sie das Lüftungsgitter durch Drücken des Hebels oben am Lüftungsgitter. Ziehen Sie dann das Gitter nach vorne heraus. Entnehmen Sie den Filter und reinigen Sie diesen, wie bereits beschrieben. Setzen Sie den Filter wieder ein und schließen Sie das Lüftungsgitter in umgekehr- ter Reihenfolge. Bitte beachten Sie diesen wichtigen Hinweis! Die Reinigung kann je nach Einsatzbedingungen, z. B beim Saugen von feinen Staub, auch nach kürzerer Zeit nötig werden. Sollte die Saugleistung Ihres Staubsaugers nachlassen, reinigen Sie bitte die Filter, wie beschrieben. Wenn die Saugleistung plötzlich während des Betriebes nach- lässt, kann dies auch auf eine Verstopfung der Filter hinweisen. Ersatz Motorschutz- sowie Auslassfi lter erhalten Sie bei unserer Hotline.

Reinigung und Aufbewahrung Reinigung

• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose!

• Reinigen Sie das Gehäuse mit einem trockenen Tuch.

• Reinigen Sie den Motorschutzfi lter bei etwa jeder 3. Ent- leerung. Reinigen Sie den Filter in warmem Wasser, ohne Zusätze. Setzen Sie diesen nur vollständig getrocknet ein. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Stellen Sie bitte das Gerät waagerecht hin und hängen Sie den Haken am Teleskoprohr in die Parkhilfe (7) auf der Rückseite des Gerätes ein. Störungsbehebung

• Gerät ist ohne Funktion. Abhilfe: Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schalters. 05-BS 958 CB 605-BS 958 CB 6 12.03.2008 17:01:57 Uhr12.03.2008 17:01:57 Uhr7 DEUTSCH DEUTSCH

• Gerät saugt nicht. Mögliche Ursache: Der Staubbehälter oder die Filter sind verschmutzt. Abhilfe: Entleeren bzw. reinigen Sie die Bauteile. Mögliche Ursache: Im Saugschlauch oder der Düse befi ndet sich ein Fremd- körper. Abhilfe: Kontrollieren Sie das Zubehör auf Fremdkörper. Geräuschentwicklung Gemessen wurde der Schalldruckpegel am Ohr einer Bedien- person (LpA) in Übereinstimmung mit der DIN EN ISO 3744. Ermittelter Schalldruckpegel: 78,0 dB(A) (kein Limit) Technische Daten Modell: ..........................................................................BS 958 CB Spannungsversorgung: .................................220-240 V, 50/60 Hz Leistungsaufnahme:

max. : ............................................................................ 2300 W Schutzklasse: ...............................................................................II Nettogewicht: .....................................................................5,85 kg Technische Änderungen vorbehalten! Konformitätserklärung Hiermit erklärt die Firma C. Bomann GmbH, dass sich das Gerät BS 958 CB in Übereinstimmung mit den grundlegenden Anfor- derungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (93/68/EWG und 2006/95/EG) befi ndet. Garantie Wir übernehmen für das von uns vertriebene Gerät eine Garan- tie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Män- gel des Gerätes oder des Zubehörs, die auf Material- oder Her- stellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie! Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen. Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler. Sowohl Defekte an Verbrauchszubehör bzw. Verschleißtei- len, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl ichtig! Die Garantie erlischt bei Fremdeingriff. Diese Garantie hat keine Auswirkungen auf die gesetzlichen Ansprüche des Käufers und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Gerätes durch den Endkun- den vom autorisierten Händler der C. Bomann GmbH erfolgte. Nach der Garantie Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ich- tig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden. Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgese- henen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. 05-BS 958 CB 705-BS 958 CB 7 12.03.2008 17:02:00 Uhr12.03.2008 17:02:00 Uhr8 NEDERLANDS NEDERLANDS Algemene veiligheidsinstructies Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.
