Produkttyp	Induktionskochfeld
Marke	Küppersbusch
Modell	EWI 456.0
Maße (L x T x H)	465 x 519 x 120 mm
Gewicht (geschätzt)	10 kg
Stromversorgung	230-240 V ~, 50-60 Hz
Gesamtleistung	3,0 kW (mit Power)
Anzahl Kochzonen	1 Wok-Zone
Bedienungsart	Touch-Control (Sensor-Tasten)
Hauptfunktionen	Automatische Abschaltung, Timer (Sanduhr), automatisches Vorheizen, STOP-Funktion, Power-Boost, Topferkennung, Betriebsdauerbegrenzung
Sicherheit	Kindersicherung, Verriegelung, Überhitzungsschutz, Restwärmeanzeige
Reinigung und Pflege	Glaskeramik-Oberfläche: Reinigung nach Gebrauch mit einem feuchten Tuch, wöchentliche Pflege mit Spezialreiniger für Glaskeramik. Keine scheuernden Reinigungsmittel oder Dampfreiniger verwenden.
Oberflächenmaterial	Glaskeramik
Geeignete Kochgeschirrarten	Magnetischer Boden (emaillierter Stahl, Gusseisen, induktionsgeeigneter Edelstahl)
Topferkennung	Ja, automatisch
Restwärmeanzeige	Ja (H-Anzeige)
Belüftung	Erfordert ausreichende Belüftung im Möbelstück
Installation	Einbau in Arbeitsplatte, Sicherheitsabstände einhalten
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar. Herstellergarantie.

Häufig gestellte Fragen - EWI 456.0 Küppersbusch

Wie reinige ich das Glaskeramik-Kochfeld?

Reinigen Sie nach jedem Gebrauch mit einem feuchten Tuch und etwas Spülmittel. Für die wöchentliche Pflege verwenden Sie einen speziellen Glaskeramik-Reiniger. Verwenden Sie niemals aggressive Reinigungsmittel, scheuernde Schwämme oder Dampfreiniger. Entfernen Sie sofort verkohltes Zucker oder geschmolzenes Plastik mit einem speziellen Glasschaber.

Wie aktiviere ich die Kindersicherung?

Schalten Sie das Kochfeld mit der Ein-/Aus-Taste ein, drücken Sie dann gleichzeitig die Tasten Timer und Minus. Die LED über der STOP-Taste leuchtet auf. Zum Deaktivieren wiederholen Sie denselben Vorgang.

Was tun, wenn das Display den Fehlercode E2 anzeigt?

Der Code E2 weist auf eine Überhitzung der Elektronik hin. Überprüfen Sie, ob die Belüftung des Kochfelds ausreichend ist (keine Blockierung, ausreichender Belüftungsraum im Möbel). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwende ich die Power-Funktion?

Schalten Sie das Kochfeld ein und stellen Sie die Zone mit der Taste Minus auf Position 12. Drücken Sie dann die Taste Plus, um die Power-Stufe zu aktivieren (Anzeige P). Die maximale Leistung ist 10 Minuten lang aktiv und kehrt dann automatisch auf Position 12 zurück.

Welche Töpfe sind für Induktion geeignet?

Die Töpfe müssen einen magnetischen Boden haben (emaillierter Stahl, Gusseisen, induktionsgeeigneter Edelstahl). Testen Sie mit einem Magneten: Wenn er haftet, ist der Topf geeignet. Verwenden Sie kein Kupfer, Aluminium, Glas, Keramik oder unbehandelte Steingut.

Wie stelle ich die automatische Abschaltung für eine Zone ein?

Wählen Sie die Kochzone, drücken Sie die Taste Timer, bis die Anzeige blinkt, und stellen Sie dann die Zeit (1 bis 99 Minuten) mit den Tasten Plus oder Minus ein. Die Zone schaltet sich nach Ablauf der Zeit automatisch aus.

Was bedeutet das blinkende Symbol 'U'?

Das Symbol 'U' (oder ein blinkender Kreis) zeigt an, dass die Kochzone auf die Erkennung eines geeigneten Topfes wartet. Stellen Sie einen kompatiblen Topf auf die Zone, um den Kochvorgang zu starten. Wenn kein Topf aufgesetzt wird, schaltet sich die Zone nach 10 Minuten aus.

Wie verwende ich das automatische Vorheizen?

Stellen Sie die Zone auf 0 und drücken Sie gleichzeitig die Tasten Plus und Minus. 'A' und '12' blinken. Wählen Sie dann mit der Taste Minus die endgültige Kochstufe (1 bis 11). Die Zone heizt zunächst auf Hochtouren und reduziert dann automatisch.

Was tun, wenn das Kochfeld nicht einschaltet?

Überprüfen Sie, ob die Haussicherung nicht ausgelöst hat. Stellen Sie sicher, dass das Netzkabel richtig eingesteckt ist. Prüfen Sie, ob die Kindersicherung aktiviert ist (LED leuchtet). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Elektroinstallateur.

Wie pflege ich die Glaskeramik-Oberfläche, um Kratzer zu vermeiden?

Vermeiden Sie es, raue Töpfe zu verschieben. Reinigen Sie sofort Sandkörner oder Schmutzpartikel. Verwenden Sie einen speziellen Glasschaber für hartnäckige Verschmutzungen. Tragen Sie regelmäßig einen Pflegereiniger für Glaskeramik auf, um einen Schutzfilm zu erzeugen.

BEDIENUNGSANLEITUNG EWI 456.0 Küppersbusch

mit Montageanweisungen

GB Instructions for use and installation instructions
F Instructions d'utilisation et avis de montage
NL Gebruiksaanwijzing en montagehandleiding
Istruzioni di uso e di montaggio
E Instrucciones de uso y de montaje
P Instruções de uso e de montagem
GR OADHIEXPHESKAI SYNAPMOAOHHS

EWI 456.0

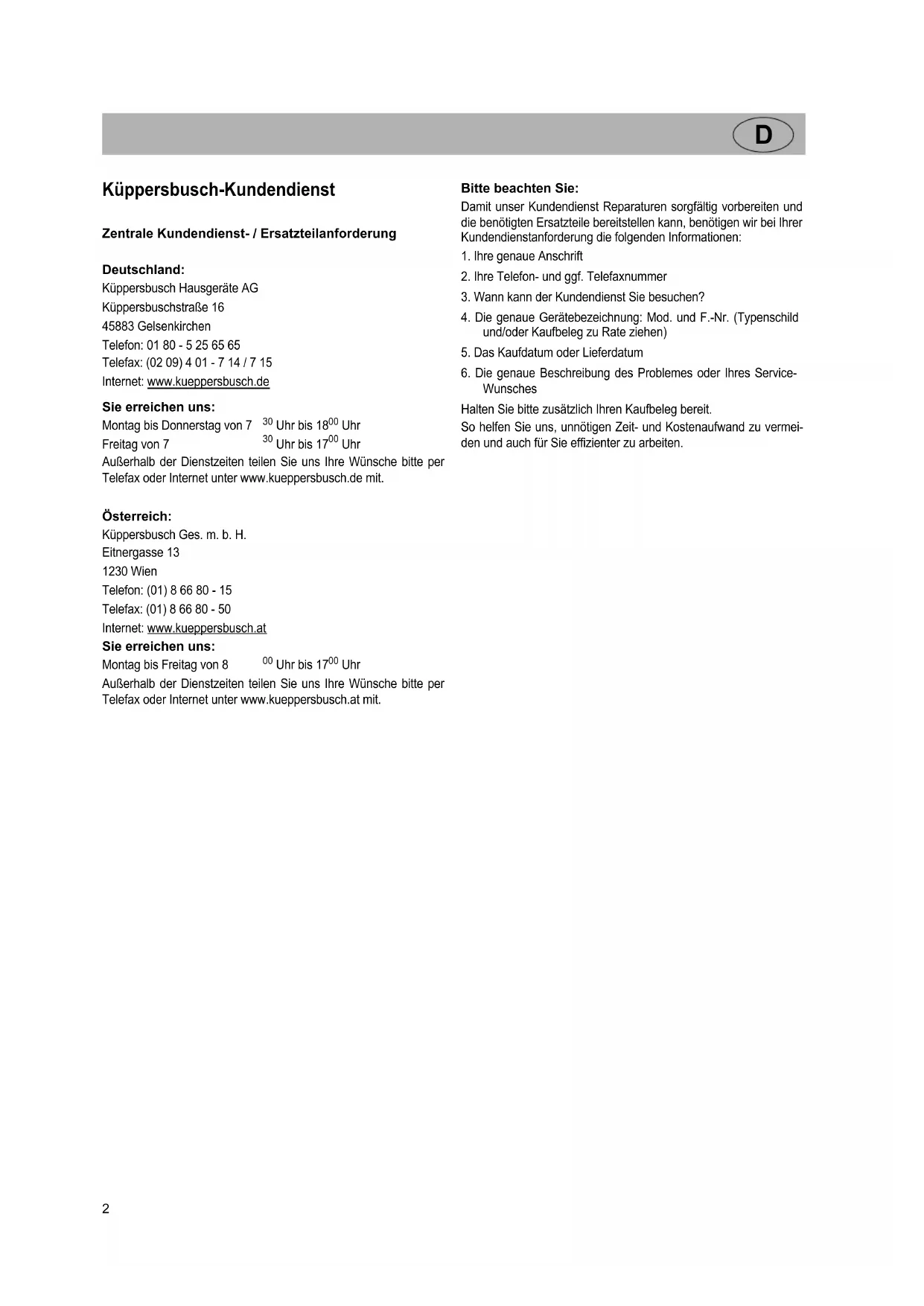

Küppersbusch-Kundendienst

Zentrale Kundendienst-/Ersatzteilanforderung

Deutschland:

Küppersbusch Hausgeräte AG

Küppersbuschstraße 16

45883 Gelsenkirchen

Telefon: 01 80 - 5 25 65 65

Telefax: (02 09) 4 01 - 7 14 / 7 15

Internet: www.kueppersbusch.de

Sie erreichen uns:

Montag bis Donnerstag von 7 ^30 Uhr bis 1800 Uhr

Freitag von 7 30 Uhr bis 17^00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns ihre Wünscheitte per

Telefax oder Internet unter www.kueppersbusch.de mit.

Österreich:

Küppersbusch Ges. m. b. H.

Eitnergasse 13

1230 Wien

Telefon: [phone] - 15

Telefax: (01) 866 80 - 50

Internet: www.kueppersbusch.at

Sie erreichen uns:

Montag bis Freitag von 8 00 Uhr bis 1700 Uhr

Außerhalb der Dienstzeiten teilen Sie uns ihre Wünscheitte per

Telefax oder Internet unter www.kueppersbusch.at mit.

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältigVBorbereiten und die benötigten Ersatzteile bereitstellen kann,benötigwen bei ihrer Kundendienstanforderung die folgenden Informationen:

1. Ihr genaue Anschrift
2. Ihr Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?
4. Die genaue Gerätebezeichnung: Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)
5. Das Kaufdatum oder Lieferdatum
6. Die genaue Beschreibung des Problemes oder Ihres Service-Wunsches

Halten Sieittezuszlich IhrenKaufbelegbereit.

So halten Sie uns, unnötgigen Zeit- und Kostenaufwand zu vermeiden und auch für Sie effizienter zu arbeiten.

Garantiebedingungen

Zusätzlich zu seinen Gewährleistungsansprüchen aus seinem Kaufvertrag mit dem Handler leisten wir dem Endabnehmer direkt Garantie für Kuppersbusch-Hausgeräte. Der Umfang unserer Garantie wird nachstehend geregelt:

1. Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsehler beruhen, werden nach Maßgabe der folgenden Regelungen unentgeltlich behoben, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den ersten Endabnehmer angezeigt werden. Bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung beträgt die Garantiefrist leidiglich 12 Monate. Für gebrauchte Geräte gilt ebenfalls die Frist von 12 Monaten. Tritt der Mangel innerhalb von 6 Monaten ab Lieferung auf, wird vermutet, dass es sich um einen Material- oder Herstellungsehler handelt.
2. Für leicht zerbrechliche Teile, wie z.B. Glas, Kunststoff und Gluhlampen, wird keine Garantie übernommen. Geringfugige Abweichungen von der Soll-Beschaffenheit, die für den Wert und die Gebrauchstauglichkeit des Geräts unerheblich sind, begründen keinen Garantieanspruch. Ebenso weniger leisten wir Garantie bei Schäden aus chemischen und elektrichemischen Einwirkungen von Wasser sowie allgemein ungewöhnlichen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät mit ungeeigneten Stoffen in Berührung gekommen ist. Schließlich leisten wir auch keine Garantie, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, auf nicht fachgerechte Installation und Montage, auf Fehlgebrauch, auf mangelnde Pflege oder auf Nichtbeachtung der Bedienungs- oder Montagehinweise zurückzuführen sind.Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe in das Gerät von Personen vorgenommen werden, die hierzu nicht von uns ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörheiten versehen werden, die keine Originalteile sind, und dadurch ein Defekt verursacht wurde.

3. Unsere Garantieleistung besteht darin, dass wir nach unserer Wahl entweder mangelhafte Teile unentgeltlich instandsetzen oder durch einwandfreie Teile ersetzen. Instandsetzungen werden nach Möglichkeit am Aufstellungsord vorgenommen. Zur Reperatur anstehende Geräte sind so zugänglich zu machen, daß uneingeschänkt Handhabung, Ausbau und Einbau durch die Techniker möglich ist und keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. Bei Geräten, die nicht nach unseren Einbaurichtlinien montiert sind werden die anfallenden Zusatzleistungen in Rechnung gestellt. In jedem Fall der Inanspruchnahme von Garantieleistungen ist der Kaufbeleg vorzulegen und das Kauf- und - soweit hiervon abweichend - das Lieferdatum nachzuweisen. Ersetzte Teile gehen in unser Eigentum über.

4. In Fällen, in denen die Nachbesserung fehlschlägt oder von uns abgeleht wird, liefern wir innerhalb der obengenannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertigen Ersatz. Dabei gehalten wir uns für den Fall der Ersatzlieferung die Geltendmachung einer angemessenen Nutzungsentschädigung für die bisherige Nutzungszeit vor.

5. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind - mit Ausnahme der Haftung für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit, die auf einer fahrlässigen Pflichtverletzung von uns oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung unserer Erfüllungsgehilfen beruhen - ausgeschlossen.

These Garantiebedingungen gestehen grundsatzlich nur für in Deutschland gekaufte Geräte. Soweit wir in dem entspruchenden Land über ein Kundendienstnetz verfügen, gelten diese Garantiebedingungen auch für ins Ausland verbrachte Geräte, vorausgesetzt sie weisen die technischen Voraussetzungen, wie z.B. Spannung, Frequenz, Gasart, für das entsprchende Land auf und sind für die jeweiligen Klima- und Umweltbedingungen geeignet. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Auslandsgesellschaft oder Landesvertretung Herausgegebenen Garantiebedingungen, die über den Fachhändler oder direkt bei unserer Auslandsgesellschaft oder Landesvertretung angefordert werden können.

D. 2
GB 18
F 32
NL 46
1 60
E 74
P 88
GR 102

Verpackungs-Entsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht. Das Rückführren der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringt das Mullaufkommen.

Altgeräte-Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zum korrekten Entsorgen

deses Produktus schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling diesen Produkte erhalten Sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Bestimmungsgemäß Verwendung

Das Kochfeld ist nur für die Zubereitung von Speisen im Haushalt zu benutzen. Esarf nicht zweckentfremdet werden.

Hierfindensie...

Bitte lessen Sie die Informationen in thisem Heft sorgfällig durch bevor Sie Ihr Kochfeld in Betriebnehmen. Sie finden hier wichtige Hinweise für ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit sie lange Freude an Ihr Gemär haben.

Solle eine imal eine Störung auftreten, sehen Sieitte erst einmal im Kapitel, Was tun bei Problernen? nach. Kleinere Störungen konnen Sie oft selbst beheben und sparen dadurch unnötie Servicekosten.

Bewahren Sie diese Anweisung sorgfältig auf.itte reichen Sie.
these Gebrauchs- und Montageanweisung zur Information und
Sicherheit an neue Besitzer weiter.

Inhaltsverzeichnis

Sicherheitshinweise. 5

Für Anschluss und Funktion 5
Fur das Kochfeld. 5
FurPersonen 5

Gerätebeschreibung 6

Bedienung durch Sensortasten 6

Bedienung. 7

Das Kochfeld. 7
Topferkennung 7
Betriebsdauerbegrenzung 7
Sonstige Funktionen 7
Überhitzungsschutz 7
Geschirr fur Induktionskochfeld 8
Der richtige Wok 8
Kochstufen 8
Restwärmeanzeige 8
Kochen in der Wok-Pfanne 8
Tastenbetätigung 9
Kochfeld und Kochzone einschalten 9
Kochzone ausschalten 9
Kochfeld abschalten 9
STOP-Funktion 10
Kindersicherung/Verriegelung 10
Abschaltautomatik (Timer) 11
Kurzzeitwecker (Eier-Uhr) 11
Ankochautomatik 12
Powerstufe. 12

Reinigung und Pflege 13

Glaskeramik-Kochfeld. 13
Spezielle Verschmutzungen 13

Was tun bei Problemen? 14

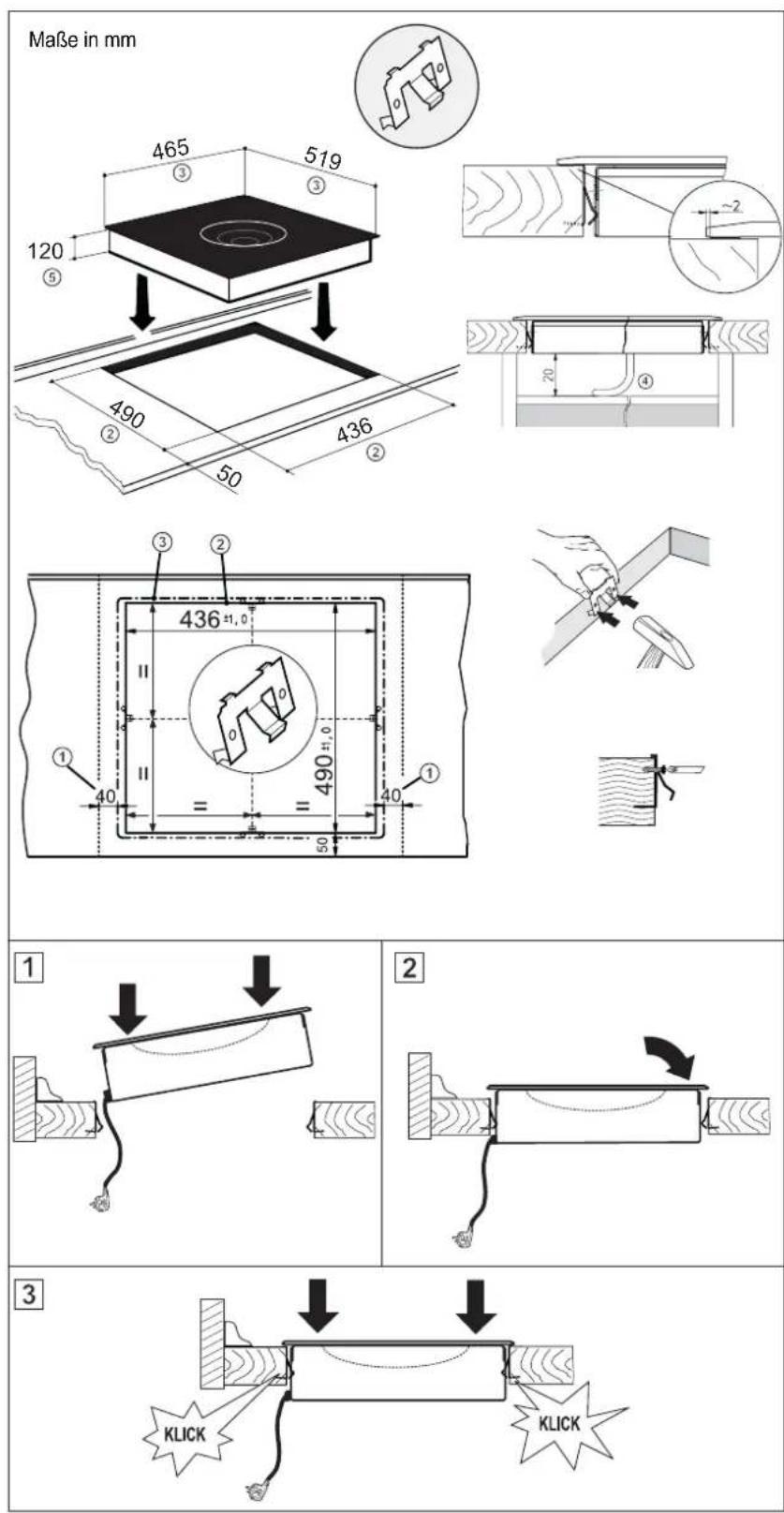

Montageanweisung. 15

Hinweis 15
Sicherheitshinweise für den Kuchenmobelmonteur. 15

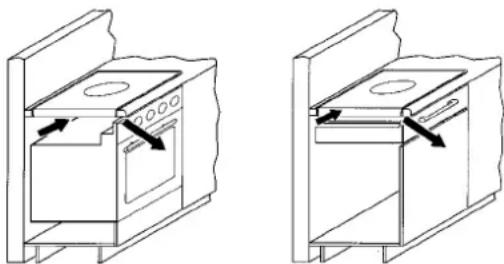

Belüftung 15
Einbau 15
Sonderfall: Einbau in eine Steinarbeitsplatte 17

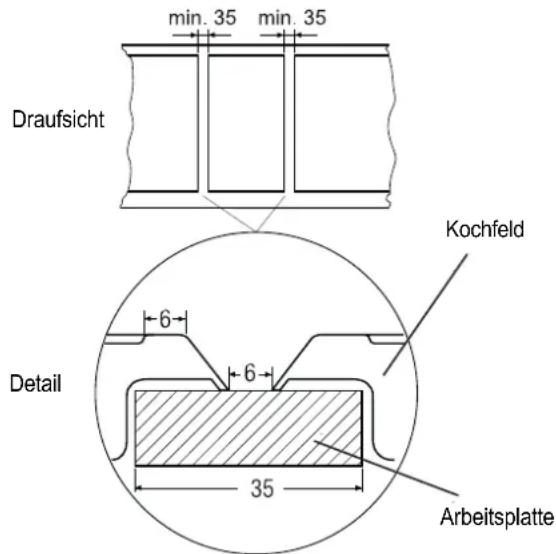

Einbau mehrerer Mulden 17
Elektrischer Anschluss. 17
Technische Daten. 17
Inbetriebnahme 17

Sicherheitshinweise

D

Für Anschluss und Funktion

Die Geräte werden nach den einschlagigen Sicherheitsbestimmungen gebaut.
- Netzanschluss, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden ihre Sicherheit.

Für das Kochfeld

• Wegen der sehr schellen Reaktion bei hoher Kochstufeneinstellung (Powerstufe) das Induktionskochfeld nicht unbeaufsichtigt betreiben!
• Beachten Sie beim Kochen die hohe Aufheizgeschwindigkeit der Kochzonen. Vermeiden Sie das Leerkochen der Töppe, daß bei Überhitzungsgefahr der Töppe besteht!
• Stellen Sie Töppe und Pfannen nicht leer auf eingeschaltete Kochzonen.
• Schalten Sie eine Kochzone nach Gebrauch unbedingt durch die Minus-Taste ab und nicht allein durch die Topferkennung.
• Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser loschen! Deckel aufflegen, Kochzone abschalten.
• Die Glaskeramik-Fläche ist sehr wichtsdarfig. Vermeiden Sie dennoch, dass harte Gegenstände auf die Glaskeramik-Fläche fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.
• Bei Bruchen, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Sollte sich das Kochfeld durch einen Defekt der Sensorsteuerung nicht mehr abschalten setzen, sondern die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
  Vorsicht beim Arbeiten mit Haushaltsgeräten! Anschlussleitungen)dürfen nicht mit den bereits Kochzonen in Berührungkommen.

• Das Glaskeramik-Kochfeldarf nicht als Ablageflachebenutzt werden.

• Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der heißen Kochzone alles fernhalten, was schmelzen kann, z.B. Kunststoffe, Folie, besonderss Zucker und stark zuckerhaltige Speisen. Zucker sofort im heißen Zustand mit einem speziellen Glasschaber vollständig von dem Glaskeramik-Kochfeld entfern, um Beschädigungen zu vermeiden.

• Metallgegenstände (Küchengeschirr, Besteck...))dürfen nie auf dem Induktionskochfeld abgelegt werden, weil sie heißt werden konnten. Verbrennungsgefahr!
• Keine feuergefährlichen, möglich entzündbare oder veriformbare Gegenstände direkt unter das Kochfeld legen.
• Metalgegenstände die am Körper getragen werden, konnen in unmittelbarer Höhe des Induktionskochfeldes heißt werden. Vorsicht, Verbrennungsgefahr. Nicht magnetisierbare Gegenstände (z.B. goldene oder silberne Ringe) sind nicht betroften.
• Niemals verschlossene Konservendosen und Verbundschichtverpackungen auf Kochzonen erhitzen. Durch Energiezuführ konnten diese zerplatzten!
  Die Sensortasten sauber halten, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden konnte. Niemals Gegenstände (Töppe, Geschirrtücher, etc.) auf die Sensortasten stellen! Wenn Töppe bis über die Sensortasten überkochen, raten wir dazu, die Aus-Taste zu betäigen.
• Heiße Töppe und Pfannen dürfen die Sensorstasten nicht abdecken. In thisem Fall schaltet sich das Gerät automatisch ab.
• Sind Haustiere in der Wohnung, die an das Kochfeld gelangen können, ist die Kindersicherung zu aktivieren.
• Wenn bei Einbauherden der Pyrolysebetrieb staatfindet, damit das Induktionskochfeld nicht benutzt werden.

Für Personen

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutz zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Achtung:

Die Oberflächen an Heiz- und Kochstellen werden bei Betrieb besteht. Aus thisem Grunde sollenn Kleinkinder grundsatzlich ferngehalten werden.

• Personen mit Herzschrittmachern oder implantierten Insulinpumpen müssen sich vergewissem, dass ihre Implantate nicht durch das Induktionskochfeld beeinträchtigt werden (der Freuenbereich des Induktsionskochfeldes ist 20-50 kHz).

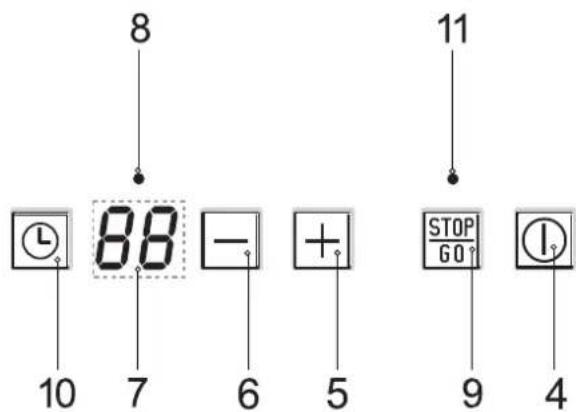

1. WOK-Kochzone
2. Glaskeramik-Kochfeld
3. Touch-Control Bedienfeld
4. Ein-/Aus-Taste
5. Plus-Taste (erhohen)
6. Minus-Taste (verringern)
7. Kochstufen-Anzeige und Timer-Anzeige

8. Kontroll-Leuche:

9. blinkt bei Timeranzeige

10. leuchtet bei Kochstufenanzeige.

11. STOP-Taste

12. Abschaltautomatik-Taste (Timer)
13. Kontroll-Leuche (Verriegelung)

Bedienung durch Sensortasten

Die Bedienung des Glaskeramik-Kochfeldes erfolgt durch Touch-Control Sensorstaten. Die Sensorstaten funktionieren wie folgt: Mit der Fingerspitze ein Symbol auf der Glaskeramikoberfläche kurz berühren.Eine korrekte Betätigung wird durch einen Signalton bestätigt. Nachfolgend wird die Touch-Control Sensorstaste als „Taste" bezeichnet.

Ein/Aus-Taste (4)

Mit dieser Taste wird das gesamte Kochfeld ein- und ausgeschaltet. Die Taste ist sozusagen der Hauptschalter.

Plus-Taste / Minus-Taste (6)

Mit diesen Tasten werden die Einstellungen der Kochstufen, der Abschaltautomatik und des Kurzzeitweckers vorgenommen.

Durch die Minus-Taste wird der Anzeigewert verringgert, durch die Plus-Taste erhöht.

Der Anzeigewert kann gelöscht werden, indem beiden Tastengleichzeitig gedrückt werden.

Kochstufen-Anzeige und Timer-Anzeige 88

Die Kochstufen-Anzeige zeigt die gewählte Kochstufe, oder:

H. Restwärme

P.....Powerstufe

U. Topferkennung

A. Ankochautomatik

STOP ......... Stop-Funktion

STOP-Taste (9)

Der Kochvorgang kann kurzzeitig durch die STOP-Funktion unterbrochen werden.

Timer-Taste (10)

Zum Programmieren der Abschaltautomatik oder des Kurzzeitweckers.

Das Kochfeld

Die Kochfläche ist mit einem Induktionskochfeld ausgestattet. Eine Induktionsspule unterhalb der Glaskeramik-Kochfläche erzeugt ein elektromagnetisches Wechselfeld, das die Glaskeramik durchdringt und im Geschirrboden den wärmeerzeugenden Strom induziert.

Bei einer Induktionskochzone wird die Wärme nicht mehr von einem Heizelement über das Kochgefäß auf die zu garende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktsströmen direkt im Kochgefäß erzeugt.

Vorteile des Induktionskochfeldes

• Energiesparendes Kochen durch direkte Energieübertragung auf den Topf (geeignetes Geschirr aus magnetisierbarem Material ist notwendig),
• erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird,
• Energieübertragung zwischen Induktionskochzone und Topf-boden mit hohem Wirkungsgrad,
• hohe Aufheizgeschwindigkeit,
• Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topboden erwart wird, überlaufendes Kochgut brennt nicht fest.
• schnelle, feinstufige Regelung der Energiezufuhr.

Topferkennung

Steht bei eingeschalteter Kochzone kein oder ein zu kleiner Topf (Wok) auf der Kochzone, so erfolgt keine Energieübertragung. Ein blinkendes und der Kochstufenanzeige weist daraufhin.

Wird ein geeigneter Topf auf die Kochzone gestellt, schaltet sich die eingestellte Stufe ein und die Kochstufen-Anzeige leuchtet. Die Energiezufuhr wird unterbrochen, wenn das Gefäß entfern wird, in der Kochstufenanzeige erscheint ein blinkendes

Falls Kleinere Töppe oder Pfannen aufgesetzt werden, bei denen Topferkennung aber noch einschaltet, wird nur soviel Leistung abgegeben, wie diese benötigten.

Betriebsdauerbegrenzung

Das Induktionskochfeld besitz eine automatische Betriebsdauerbegrenzung.

Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe (siehe Tabelle).

Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungenänderung an der Kochzone vorgenommen wird.

Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet, es ertont ein kurzer Signaton und ein Herscheint in der Anzeige.

Die Abschaltautomatik hat gegenüber der Betriebsdauerbegrenzung Vorrang, d.h. die Kochzone wird erst abgescheltet, wenn die Zeit der Abschaltautomatik abgelaufen ist (z.B. Abschaltautomat mit 99 Minuten und Kochstufe 12 ist möglich).

Eingestellte Kochstufe	Betriebsdauerbegrenzung (Std:Min)
1	10:36
2	8:40
3	7:04
4	5:53
5	5:09
6	4:20
7	3:45
8	3:12
9	2:44
10	2:19
11	1:53
12	1:30

Sonstige Funktionen

Bei längerem oder gleichzeitigem Betätigten von einer oder mehreren Sensorstasten (z.B. durch einen versehentlich auf die Sensorstasten gestalten Topf) erfolgt keine Schaltfunktion.

Es blinkt das Symbol und ein zeitlich begrenzter Dauersignalton ertont. Nach einigen Sekunden wird abgeschaltet.itte den Gegenstand von den Sensorasten entfern.

Zum Löschen des Symbols die gleiche Taste betätigten oder das Kochfeld aus- und einschalten.

Überhitzungsschutz

Bei längerem Gebrauch der Kochfläche mit voller Leistung kann bei hoher Raumtemperatur die Elektronik nicht mehr im erforderlichen Umfang gekühlt werden.

Damit keine zu hohen Temperatures in der Elektronik auftreten, wird ggf. die Leistung der Kochzone selbstätig heruntergeregt.

Sollten bei normalem Gebrauch der Kochfläche und normaler Raumtemperatur führg E2 angezeigt werden, so ist vermutlich die Kühlung nicht ausreichend.

Fehlende Kuhlöffnungen im Möbel oder fehlende Abschirmung können die Ursache sein. Ggf. ist der Einbau zu überprüfen.

Geschirr für Induktionskochfeld

Das für die Induktionskochfläche benutzte Kochgebung muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichende Bodenfläche besitzen.

Benutzen Sie nur Töpfe mit induktionsgeeignetem Boden.

Geeignete Kochgefäß Ungeignete Kochgefäß
Emailierte Stahlgefäß mit star-kem Boden	Gefäße aus Kupfer, rost-freiem Stahl, Aluminium, feuerfestem Glas, Holz, Keramik bzw. Terrakotta
Gusseiserne Gefäße mit email-lierten Boden
Gefäße aus rosfreiem Mehr-schichten-Stahl, rosfreiem Ferriistahl bzw. Aluminium mit Spezialboden

So konnen Sie die Eignung des Gefäubes feststellen:

Führer Sie den nachfolgend beschriebenen Magnettest durch oder vergewissemern Sie sich, dass das Gefäß das Zeichen für die Eignung zum Kochen mit Induktionssstromträgt.

Magnettest:

Führn Sie einen Magneten an den Boden Ihres Kochgefasser heran. Wird er angezogen, so konnen Sie das Kochgefas auf der Induktionskochfläche benutzen.

Hinweis:

Beim Gebrauch induktionsgeeigneter Töpe einiger Hersteller können Gerausche auftreten, die auf die Bauart dieser Töpe zureckzuführen sind.

Der richtige Wok

Das Induktskochfeld Funktioniert nur dann zu Ihrer Zufriedenheit, wenn der Wok optimal an die Glaskeramikfläche angepaßt ist:

Der Wok muss eine an die Kochflächenmulde angepaßte Wölbung des Bodens haben und für Induktions-Wokkochflächen geeignet sein. Nur diese Wokpfannen bieten eine gleichmäßige Wärmeverteilung in der Pflanne.

Wir empfehlen ihren die Verwendung der Kuppersbusch Wok-Pfanne Zub. 762 (ca. 5 l).

Bei ungeeignetem Geschirr kann das Kochfeld schlecht bzw. gar nicht Funktionieren und Sie im schlimmsten Fall gefährden.

Kochstufen

Die Heizleistung der Kochzonen kann in mehreren Stufen eingestellt werden. In der Tabelle finden Sie Anwendungsbeispiele für die einzelnen Stufen.

Kochstufe	Geeignet
0	Aus-Stellung, Nachwärmenutzung
1	Fortkochen kleiner Mengen (niedrigste Leistung)
2, 3, 4	Fortkochen
5, 6, 7	Fortkochen großener Mengen, Weiterbra-ten größeres Stücke
8, 9	Braten, Einbrenne herstellen
10, 11	Braten
12	Ankochen, Anbraten, Braten
P	Powerstufe (höchste Leistung)

fur

Restwärmeanzeige

Das Glaskeramik-Kochfeld ist mit einer Restwärmean-zeige H ausgestattet.

Solange das H nach dem Ausschalten leuchtet, kann die

Restwärme zum Schmelzen und Warmhalten von Speisen genutzt werden.

Nach dem Erlösen des Buchstabens H kann die Kochzone noch frei sein. Es besteht Verbrennungsgefahr!

Bei einer Induktionskochzone erhitzt sich die Glaskeramik nicht direkt, sondern wird ledigious durch die Rückwärme des Gefätes erwartmt.

Kochen in der Wok-Pfanne

• Niemals mit Messern oder anderen scharfen Geräten in der Wok-Pfanne schneiden oder kratzen. Die Oberflächenbeschäftung kann dadurch beschädigt werden.
• Zwischen Wok-Pfanne und Kochfeld)durfen sich keine Fremdkörper oder Verschmutzungen befinden. These konnen zu Kratzern führen.
  Die Wok-Pfanne ohne Inhalt nicht zu stark erhitzen!

Bedienung

Tastenbetätigung

Die hier beschriebene Steuerung erwartet nach der Betätigung einer (Auswahl-) Taste anschließend die Betätigung einer nachfolgenden Taste. Die Betätigung der nachfolgenden Taste muss grundsätzlich innerhalb von 10 Sekunden begonnen werden, ansonsten erlischt die Auswahl.

Die Plus-/ Minus-Tasten können einzeln angegitppt werden oder permanent gedrück gehalten werden.

Kochfeld und Kochzone einschalten

1. Ein/Aus-Taste Solange betätigten, bis die Kochstufen-Anzeige 0 zeigt.

Esertont ein kurzer Signalion.

Die Steuerung ist betriebsbereit.

1. Gleich daraufuf mit der Plus-Taste + odMinus-Taste -ine Kochstufe wahlen.

Durch die Plus-Taste wird die Kochstufe 1 eingeschaltet, durch die Minus-Taste die Kochstufe 12.

1. Einen metallischen Kochtopf (Wok) auf die Kochzone stellen.

Die Topferkennung schaltet die Induktionsspule ein.

So lange kein metallischer Kochtopf auf die Kochzone gestellt wird, wechselt die Anzeige zwischen der eingestellten Kochstufe und dem Symbol .

Ohne Topf wird aus Sicherheitsgründen die Kochzone nach 10 Minuten abgeschickt. Hierzu Kapitel „Topferkennung" beachten.

Kochzone ausschalten

1. a) Minus-Taste nehmals betätig, bis die Kochstufenanzeige 0 anziegt, oder

b) Minus-Taste uPus-Taste + leichzeitigomal betätigten. Die Kochzone wird von jeder Kochstufe aus direkt ausgeschaltet, oder

c) Ein/Aus-Taste Betätigen. Das gesamte Kochfeld wird abgeschal-tet.

Kochfeld abschalten

1. Ein/Aus-Taste betätigten. Das Kochfeld wird unabhängig von der Einstellung vollständig ausgeschelt.

1.

STOP-Funktion

Der Kochvorgang kann kurzzeitig durch die STOP-Funktion unterbrochen werden, z.B. wenn es an der Hausture klingelt. Um den Kochvorgang mit den gleichen Kochstufen fortzusetzen, muss die STOP-Funktion aufgehoben werden. Ein evtl. eingestellter Timer wird angehalten und lauft danach weiter. Aus Sicherheitsgrunden steht diese Funktion nur 10 Minuten zur Verfügung. Danach wird das Kochfeld ausgeschaltet.

2.

1. Kochgeschirr steth auf der Kochzone und eine gewünschte Kochstufe ist eingestellt.
2. STOP-Taste betätigen. Anstelle der gewählten Kochstufe leuchten nacheinander die Buchstaben S-T-O-P auf.
3. Die Unterbrechung wird beendet, indem zuerst die STOP-Taste betägt wird und danach eine beliebige andere Taste (ausgenommen Ein-/Aus-Taste).

3.

Die Betätigung der zweiten Taste muss innerhalb von 10 Sekunden erfolgen, ansonsten schaltet das Kochfeld ab.

1.

Kontroll-Leuchte

2.

3.

4.

Kindersicherung / Verriegelung

Durch die Kindersicherung/ Verriegelung kann die Bedienung der Tasten und die Einstellung einer Kochstufe gespeit werden. Lediglich die Ein-/Aus-Taste bleibt zum Ausschalten des Kochfeldes bediebenbar.

Kindersicherung einschalten

1. Ein/Aus-Taste Detätigen um das Kochfeld einzuschalten.

2. Gleich darauf Timer-Taste uminus-Taste gleichzeitig betäti-gen um die Funktion zu aktivieren. Die Kontroll-Leuche über der Stop-Taste leuchtet. Die Bedienung ist gesPERT.

Kindersicherung ausschalten

1. Ein/Aus-Taste [D] betätigen.
2. Gleich daraufuf Timer-Taste uminus-Taste gleichzeitig betäti-gen um die Funktion auszuschalten. Die Kontroll-Leuchte über der Stop-Taste erlischt.

Verriegelung einschalten (während des Kochens):

• Timer-Taste umthus-Taste gleichzeitig betätigten um die Funktion zu aktivieren. Die Kontroll-Leuchte über der Stop-Taste leuchtet. Die Bedienung ist gespert.

Verriegelung ausschalten

• Timer-Taste U Mthus-Taste gieichzeitig betätig um die Funktion auszuschalten. Die Kontroll-Leuchte über der Stop-Taste erlischt.

Hinweise

Die aktivierte Kindersicherung/ Verriegelung bleibt auch bei ausgeschaltelem Kochfeld erhalten. Zum nachsten Kochvorgang muss sie deshalb zuerst aufgehoben werden!
- Bei Netzausfall wird die eingeschaltete Kindersicherung aufgehoben, d.h. deaktiviert.

1.

2.

Kontroll-Leuche

3.

4.

Abschaltautomatik (Timer)

Durch die Abschaltautomatik wird jeder eingeschaltete Kochzone nach einer einstellbaren Zeit automatisch abgeschalte. Es konnen Kochzeiten von 1 bis 99 Minuten eingestellt werden.

1. An einer Kochzone eine Kochstufe wahren und Kochgeschirr aufsetzen.
2. Die Timer-Taste betätigten. Die Kontroll-Leuchte blinkt.
3. Gleich daraufuf durch die Minus-Taste - odus-Taste -ie Kochzeit von 1 bis 99 Minuten eingeben.

Durch die Plus-Taste beginnnt der Anzeigewert bei 01, durch die Minus-Taste bei 30.

Durch gleichzeitiges Betätigten der Plus- und Minus-Taste wird die Einstellung zurückgesetzt (00).

1. Nach Ablauf der Zeit wird die Kochzone ausgeschelt.

Es ertont ein zeitlich begrenzter Signatton, der durch Betätigung einer beliebigen Taste (ausgenommen Ein-/Aus-Taste) abgeschalte werden kann.

Hinweise

Die Kontroll-Leuche blinkt bei Timeranzeige.
Die Kontroll-Leuche leuchtet bei Kochstufenanzeige.
Die eingestellte Kochzeit kann jederzeit verändert werden. Die Timer-Taste 4 hetätigen und mit der Minus- 1 oclus-Taste + die Kochzeit ändern.
Abschaltautomatik vorzeitig loschen: Die Timer-Taste betätigungen und Minus-Plus-Taste beichzeitig einzelmal betätigten.

1.

Kurzzeitwecker (Eier-Uhr) (Kochzone ausgeschaltet)

Wenn die entsprechende Kochzone ausgeschaltet ist, kann ein Kurzzeitwecker programmiert werden.

1. Das Kochfeld einschalten.
2. Die Timer-Taste betätigen.
3. Durch die Minus-Taste - odplus-Taste tie Zeit in Minuten einstellen.

Die Kontroll-Leuchte über der Kochstufenanzeige blinkt.

Die Kontroll-Leuche leuchtet, wenn das Induktionskochfeld ausgeschal-tet ist.

1. Nach Ablauf der Zeit ertont ein zeitlich begrenzter Signalton, der durch Betätigung einer beliebigen Taste (ausgenommen Ein/Aus-Taste) abgeschaltet werden kann.

Hinweise:

Der Kurzzeitwecker bleibt auch dann in Betrieb, wenn das Induktionskochfeld ausgeschaltet ist. Zum Ändern der Zeit das Kochfeld durch die Ein/Aus-Taste einschalten.

Wenn der Kurzzeitwecker (Eier-Uhr) eingeschaltet ist, kann die entspruchende Kochzone nicht eingeschaltet werden.

2.

3.

4

Bedienung

1.

Ankochautomatik

Bei der Ankochautomatik erfolgt das Ankochen mit Kochstufe 12. Nach einer bestimmten Zeit wird automatisch auf eine geringere Fortkochstufe (1 bis 11) zurückgeschalte.

Bei Anwendung der Ankochautomatik muss lediglich die Fortkochstufe gewählt werden, mit der das Gargut weitergegart werden soll, weil die Elektronik selbständig zurückschaltet.

Die Ankochautomatik ist geeignet für Gerichte, die kalt aufgesetzt, mit hoher Leistung erhitzt und auf der Fortkochstufe nicht ständig beobachtet werden müssen (z.B. das Kochen von Suppenfleisch).

2.

$$ \rightarrow A \rightarrow C \rightarrow R $$

3.

$$ \rightarrow A \rightarrow 1 0 \rightarrow R $$

4.

1. Kochstufe 0 einstellen.
2. Gleich darauf durch gleichzeitiges Betätigten der Plus-Taste und Minus-Taste die Ankochautomatik aktivieren. Abwechselnd blinking dann A und 12 (A und Wenn kein Topf aufgesetzt wurde).
3. Gleich darauf durch die Minus-Taste eine geringere Fortkochstufe 1 bis 11 wahlen.
4. Die Ankochautomatik lauft programmgemäß ab. Nach einer bestimmen Zeit (siehe Tabelle) wird der Kochvorgang mit der Fortkochstufe fortgeführrt.

Eingestellte Kochstufe	Ankochautomatik Zeit (Min:Sek)
1	0:40
2	0:48
3	1:04
4	1:36
5	2:00
6	2:56
7	4:00
8	5:20
9	7:12
10	2:00
11	3:12
12	-

Hinweise

• Wahlend der Ankochautomatik kann mit der Plus-Taste -Die Fortkochstufe erhöht werden. Die Betätigung der Minus-Taste schaltet die Ankochautomatik ab.
• Belässst man nach Aktivierung der Ankochautomatik die Stufe 12 und wählte keine geringere Fortkochstufe, so wird die Ankochautomatik nach 10 Sek. automatisch ausgeschaltet und es bleibt Stufe 12 erhalten.

2.

$$ \rightarrow 1 2 $$

3.

$$ \rightarrow \rho $$

4.

$$ \rightarrow 1 2 $$

Powerstufe

Die Powerstufe stellt der Induktionskochzone zusätzliche Leistung zur Verfügung. Eine große Menge Wasser kann schnell zum Kochen gebracht werden.

Die Powerstufe arbeitet für 10 Minuten, anschließend wird automatisch auf Kochstufe 12 zürückgeschalte.

1. Das Kochfeld einschalten.
2. Minus-Taste einmal betätigten, um die höchste Kochstufe 12 einzustellen.
3. Plus-Taste -nmal betätigen, um die Powerstufe zu aktivieren. Die Kochstufenanzeige zeigt ein P.
4. Nach 10 Minuten wird die Powerstufe automatisch abgeschelt. Das P erlischt und es wird auf Kochstufe 12 zurückgeschalttet.

Hinweis:

Zum vorzeitigen Abschalten der Powerstufe die Minus-Taste betätigten.

• Vor dem Reinigen das Kochfeld ausschalten und abkühlen halten.
• Das Glaskeramikkochfeldarf unter keinem Umständen mit einem Dampfreinigungserat oder ähnlichem gereinigt werden!
• Beim Reinigen darauf aufachten, dass nur kurz über die Ein/Aus-Taste gewischt wird. Damit wird ein versehentliches Einschalten vermieden!

Glaskeramik-Kochfeld

Wichtig! Verwenden Sie niemals aggressive Reinigungsmittel, wie z.B. grobe Scheuermittel, kratzende Topfreiniger, Rost- und Fleckenentferner etc.

Reinigung nach Gebrauch

1. Reinigen Sie das gesamte Kochfeld immer dann, wenn es verschmutzt ist - am besten nach jedem Gebrauch. Benutzen Sie dazu ein feuchtes Tuch und ein weniger Handspulmittel. Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken, so dass keine Spulmlittelrückstände auf der Oberfläche verbleiben.

Wochentliche Pflege

1. Reinigen und pflegen Sie das gesamte Kochfeld einmal in der Woche gründlich mit handelsüblichen Glaskeramik-Reinigern. Beachten Sie unbedingt die Hinweise des jeweiligen Herstellers. Die Reinigungsmittel erzeugen beim Auftragen einen Schutzfilm, der wasser- und schmutzabweisend wirkt. Alle Verschmuzungen bleiben auf dem Film und{lassen sich dann anschließend wichtter entfern. Danach mit einem sauberen Tuch die Fläche trockenreiben. Es dürfen keine Reinigungsmittelrückstände auf der Oberfläche verbleiben, weil sie beim Aufheizen aggressiv wipes und die Oberfläche verändern.

Spezielle Verschmutzungen

Starke Verschmutzungen und Flecken (Kalkflecken, perlmuttartig glänzende Flecken) sind am besten zu beseitigen, wenn das Kochfeld noch handwarm ist. Benutzen Sie dazu handelsübliche Reinigungsmittel. Gehen Sie damit so vor, wie unter Punkt 2 beschrieben.

Übergekochtene Speisen zuerst mit einem nassen Tuch aufweichen und anschließend die Schmutzreste mit einem speziellen Glasschaber für Glaskeramik-Kochfelder entfern. Danach die Fläche wie unter Punkt 2 beschrieben reinigen.

Verwenden Sie den Reinigungsschaber nicht in der Rundung, er zerkratzt sonst die Oberfläche!

Eingebrannten Zucker und geschmolzenen Kunststoff entfernen Sie sofort - im noch bereits Zustand - mit einem Glasscha-ber. Danach die Fläche wie unter Punkt 2 beschrieben, reinigen.

Sandkorner, die eventuell beim Kartoffelschäten oder Salatputzen auf die Kochfläche fallen, können beim Verschieben von Topfen Kratzer erzeugen. Achten Sie deshalb daraufuf, dass keine Sandkorner auf der Oberfläche verbleiben.

Farbige Veränderungen des Kochfeldes haben keinen Einfluss auf die Funktion und Stabilität der Glaskeramik. Es handelt sich bzw nicht um eine Beschädigung des Kochfeldes, sondern um nicht entfernte und davon eingebrannte Rückstände.

Glanzstellen entstehen durch Abrieb des Topfbodens, insbesondere bei Verwendung von Kochgeschirr mit Aluminiumboden oder durch ungeeignete Reinigungsmittel. Sie setzen sich nur muhsam mit handelsüblichen Reinigungsmitteln beseitigen. Eventuell die Reinigung mehrmals wiederholen. Durch die Verwendung aggressiver Reinigungsmittel und durch scheuernde Topboden wird das Dekor mit der Zeit abgeschmirgt und es entstehen dunkle Flecken.

Was tun bei Problemen?

Unqualifizierte Eingriffe und Reparaturen am Gerät sind gefährlich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind zur Vermeidung von Körperschäden und Schäden am Gerät zu unterlassen. Deshalb solche Arbeiten nur von einem Elektrofachmann, wie z.B. einem Technischen Kundendienst, ausführten dazu.

Bitte beachten

Sollten an Ihr Gemät Grät Störungen auftreten, prüfen Sieitte anhand dieser Gebrauchsanweisung, ob Sie die Ursachen nicht selbst beheben konnen.

NachfolgendfindensieTippszurBehebungvonStörungen.

Die Sicherungen lösen mehrfach aus?

Rufen Sie einen Technischen Kundendienst oder einen Elektroinstallateur!

Das Induktionskochfeld lasst sich nicht einschalten?

• Hat die Sicherung der Hausinstallation (Sicherungskosten) angesprochen?
• Ist das Netzanschlusskabel angeschlossen?
• Sind die Sensortasten verriegelt (Kindersicherung), d.h. die Kontroll-Leuche über der Stop-Taste leuchtet.

• Sind die Sensorlasten durch ein feuchtes Tuch, Flüssigkeit oder einen metallischen Gegenstand teilweise bedeckt?itte entfern.
• Wird falsches Geschirr verwendet? Siehe Kapitel „Geschirr für Induktionskochfeld".

Das Symbol r blinkt und es ertont ein zeitlich begrenzter Dauersignalton.

Es liegt eine Dauerbetätigung der Touch-Control Sensortasten durch übergekochtene Speisen, Kochgeschirr oder andere Gegenstände vor.

Abhilfe: die Oberfläche reinigen oder den Gegenstand entfern. Zum Löschen des Symbols die gleiche Taste betätigten oder das Kochfeld aus- und einschalten.

Der Fehlercode E2 wird angezeigt?

Die Elektronik ist zu heiß. Den Einbau des Kochfeldes prüfen, speziell auf gute Belüfungt achten. Siehe Kapitel Überhitzungsschutz.

Der Fehlercode U400 wird angezeigt?

Das Kochfeld ist falsch angeschlossen. Die Steuerung schaltet nach 1s ab und es ertont ein Dauersignalton. Die richtige Netzspannung anschließen.

Es wird ein Fehlercode (ERxx oder Ex) angezeigt?

Es liegt ein technischer Defekt vor.itte den Kundendienst rufen.

Eserscheint das Topfzeichen

Eine Kochzone wurde eingeschaltet und das Kochfeld erwartet das Aufsetzen eines geeigneten Topfes (Topferkennung). Erst dann wird Leistung abgegeben.

Das Topfzeichen lerscheint weiter, obwohl ein Kochgefäß (Wok) aufgesetzt wurde?

Das Kochgefäl ist für Induktion ungeeignet oder es hat einen zu klinen Durchmesser.

Die verwendeten Kochgefäge geben Gerausche ab?

Das ist technisch bedingt; es besteht keine Gefahr für das Induk-tionskochfeld bzw. das Gefäß.

Das Kuhlgeblase lauft nach dem Ausschalten nach?

Das ist normal, weil die Elektronik abgekühlt wird.

Das Kochfeld gibt Gerausche ab (Klick- bzw. Knackgeräusch)?

Das ist technisch bedingt und laesst sich nicht vermeiden.

Das Kochfeld hat Risse oder Brüche?

Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

Montageanweisung

Hinweis

Die KUPPERSBUSCH-Induktionskochflächearfurdur nach den Anweisungen dieser Montageanweisung eingebaut werden. Bei Nichtbeachtung dieser Vorschrift schlieBt KUPPERSBUSCH jegliche Haftung aus und die erteilen Prufzeichen-Genehmigungen werden ungültig!

Sicherheitshinweise für den Kuchenmöbelmonteur

• Furniere, Kleber bzw. Kunststoffbeläge der angrenzenden Möbel mussen temperaturbeständig sein (>75^) . Sind die Furniere und Beläge nicht genügdend temperaturbeständig, können sie sich verformen.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
• Die Verwendung von Wandabschlussleisten aus Massivholz auf der Arbeitsplatte hinter dem Kochfeld ist zulässig, sofern die Mindestabstände gemäß den Einbauskizzen eingehalten werden.
• Die Mindestabstände der Muldenausschnittne nach hintengemäß der Einbauskizze sind einzuhalten.
• Bei Einbau direkt geben einem Hochschrank ist ein Sicherheitsabstand von mindestens 40mm einzuhalten. Die Seitenfläche des Hochschranks muss mit wärmefestem Material verkleidet werden. Aus arbeitstechnischen Gründen sollen der Abstand jeder mindestens 300mm betragen.
• Der Abstand zwischen Kochfeld und Dunstabzugshaube muss mindestens so groß sein, wie in der Montageanweisung der Dunstabzugshaube vorgegeben ist.
  Die Verpackungsmaterialien (Plastikfolien, Styropor, Nagel, etc.) müssen aus der Reichweite von Kindern gebracht werden, da diese Teile mögliche Gefahrenquellen darstellen. Kleinteile konnten verschlucht werden und von Folien geh Erstickungsgefahr aus.

Belüftung

• Der Abstand zwischen Induktionskochfeld und Kuchenmöbel bzw. Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüfung der Induktion gewährleistet ist.
• Schaltet sich früig die Leistung einer Kochzone selbstätig herunter oder ab (siehe Kapitel Überhitzungsschutz) so ist vermutlich die Kühlung nicht ausreichend. In thisem Fall ist es empfehlenswert die Rückwand des Unterschranks im Bereich des Arbeitsplattenausschnitts zu öffnen sowie die vordere Traversleiste des Mobels über die gesamte Breite des Kochfeldes zu entfern dem damit ein besserer Luftautistauch gegeben ist.

Einbau

Wichtige Hinweise

• Eventuelle Traversleisten unterhalb der Arbeitsplatte müssen mindestens im Bereich des Arbeitsplattenausschnites entfern werden.
• Übermäßige Hitzeentwicklung von unter z.B. von einem Backofen ohne Querstromlufter ist zu vermeiden.
• Wenn bei Einbauherden der Pyrolysebetrieb staatfindet, damit das Induktionskochfeld nicht benutzt werden.
• Bei Einbau über einer Schublade ist darauf zu achtendenass, möglichst keine spitzen Gegenstände in der Schublade gelagert werden. These konnten sich an der Unterseite des Kochfeldes verkanten und die Schublade blockieren.
• Befindet sich ein Zwischenboden unterhalb des Kochfeldes, muss der Mindestabstand zur Kochfeldunterseite 20mm betragen, um eine ausreichende Belüfung des Kochfeldes zu gewährleisten.
• Der Einbau des Kochfeldes über Kältegeräten, Geschirrspulern sowie Wasch- und Trockengeräten ist nicht zulässig.
• Es ist davon zu sorgen, dass wegen Brandgefahr keine feuergeführlichen, leicht entzündbaren oder durch Wärme verformbaren Gegenstände direkt neben oder unter dem Kochfeld angeordnet bzw. gelegt werden.

Kochfelddichtung

Vor dem Einbau ist die beiliegende Kochfelddichtung lückenlos einzulegen.

• Es muss verhindert werden, dass Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte und Wand in elev. darunter eingebaute Elektrogeräte eindrin-gen können.
• Bei Einbau des Kochfeldes in eine unebene Arbeitsplatte, z.B. mit einem keramischen oder ähnlichem Belag (Kacheln etc.) ist die elev. an dem Kochfeld befindliche Dichtung zu entfernen und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien (Kitt) vorzunehmen.
• Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich.

Arbeitsplattenausschnitt

Der Ausschnitt in der Arbeitsplatte sollte möglichst exakt mit einem ganen, geraden Sägeblatt oder einer Oberprüse vorgenommen werden. Die Schnittflächen sollen den danach versiegelt werden, damit keine Feuchtigkeit eindringen kann.

Der Kochfeldausschnitt wird entsprechend den Abbildungen angefertigt. Die Glaskeramik-Kochfläche muss unbedingt eben und bündig aufliegen. Ein Verspannen kann zum Bruch der Glasplatte führen. Die Dichtung der Kochfläche auf einwandfrei Sitz und lückenlose Auflage prufen.

Montageanweisung

Clipse

Die Clipse in den angegebenen Abständen in den Arbeitsplatten-Ausschnitt einschlagen. Durch den horizontalen Anschlag ist keine Höhenausrichtung erforderlich.
Wichtig: der horizontale Anschlag der Clipse muss bündig auf der Arbeitsplatte aufliegen. (Bruchgefahr vermeiden)
- Zur Sicherung der Clipse können Schrauben eingesetzt werden.

Wichtig:

Durch schiefe Auflage oder Verspannen besteht beim Einbau des Glaskeramik-Kochfeldes Bruchgefahr!

① Mindestabstand zu benachbarten Wänden
② Ausfräsma
③ Kochfeldaussenmaß
④ Kabeldurchführung in Rückwand
(5) Einbauhöhe

Montageanweisung

D

Sonderfall: Einbau in eine Steinarbeitsplatte

Bei einer Arbeitsplatte aus Marmor, Granit oder ähnlich werden die Clipse nicht an den Ausschnitt, sondern an die Mulde geschraubt:

bei 30 mm Arbeitsplatte:

bei 40 mm Arbeitsplatte:

• Kochfeld hinten mit der Kante einsetzen und vorsichtig absenk. Dabei die Clipse mit den Händen beidrücken.
• Kochfeld nach unter drücken, bis es vollständig auf der Arbeitsplatte aufliegt.
• Soltte der Arbeitsplattenausschnitt ein weniger zu groß geraten sein, besteht die Möglichkeit, durch Verbiegen der Laschen der Clipse nach außen deren Federspannung zu erhöhen.

Einbau mehrerer Mulden

Beim Einbau mehrerer Mulden nebeneinander sind die in der nachfolgenden Zeichnung dargestellen Mindestabstande zwischen den Arbeitsplattenausschnitten zu beachten:

Elektrischer Anschluss

• Die gesetzlichen Vorschriften und Anschlussbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
• Die überschüssige Kabellänge muss aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden.
  -itte beachten Sie,dass die vorhandene Netzspannung mit der auf dem Typenschild übereinstimmt.
• Das Induktionskochfeld ist werkseitig mit einer Anschlussleitung ausgestattet.
• Das Gerät ist steckerfertig und damit nur eine vorschfrämbig installierte Schutzkontaktsteckdose angeschlossen werden.
• Die angebaute Anschlussleitung muss im Falle einer Beschädigung durch eine besondere Anschlussleitung durch den Kundendienst ausgewechselt werden.
• Die Steckdosearfurtherhalb derArbeitsplatteunterderKochflächeoder in einem Nebenschrank in der Wand angebrachtein. Siearf nicht über derKochfläche sitzen!
• Der vollständige Berührungsschutz muss durch den Einbau sichergestellt sein.

Anschlusswerte

Netzspannung: 230 - 240V\~, 50-60 Hz

Technische Daten

AbmessungenKochfeld Höhe/ Breite/ Tiefe mm 120 x 465 x 519Leistung kW 2,5 (3,0*)Kochfeld, gesamt kW 3,0

• Leistung bei eingeschalteter Powerstufe

Inbetriebnahme

Nach dem Einbau des Feldes und nach dem Anlagen der Versorgungsspannung (Netzanschluss) erfolgt zuerst ein Selftest der Steuerung und es wird eine Serviceinformation für den Kundendienst angezeigt.

Mit einem Schwamm und Spulwasser kurz über die Oberflächen des Kochfeldes wischen und anschließend trockenreiben.

Speciale verontreinigungen
