BEDIENUNGSANLEITUNG AF280170 GAGGENAU

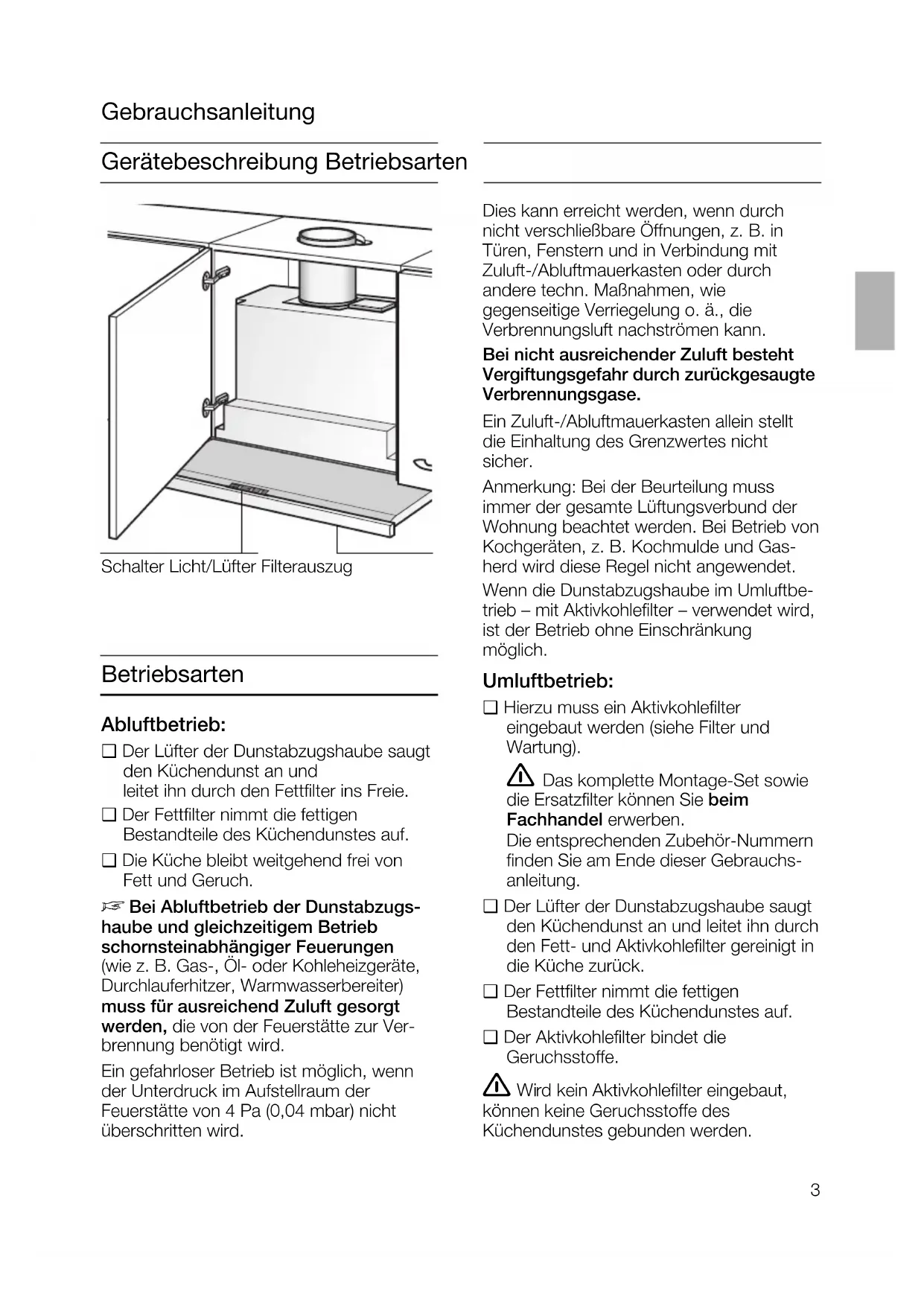

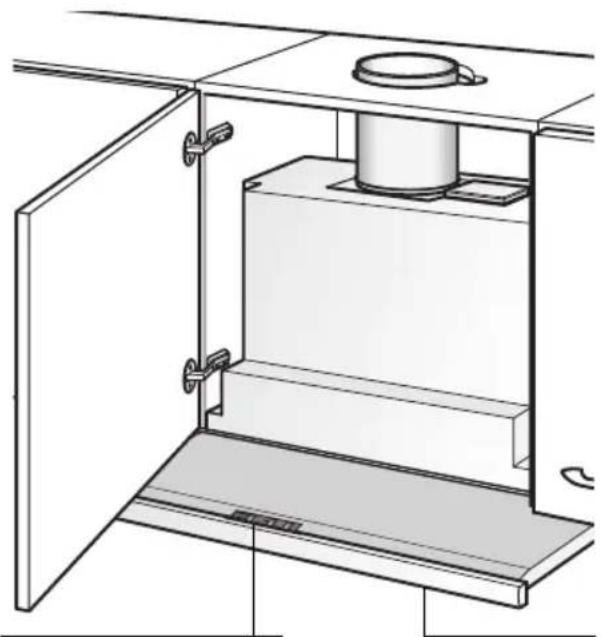

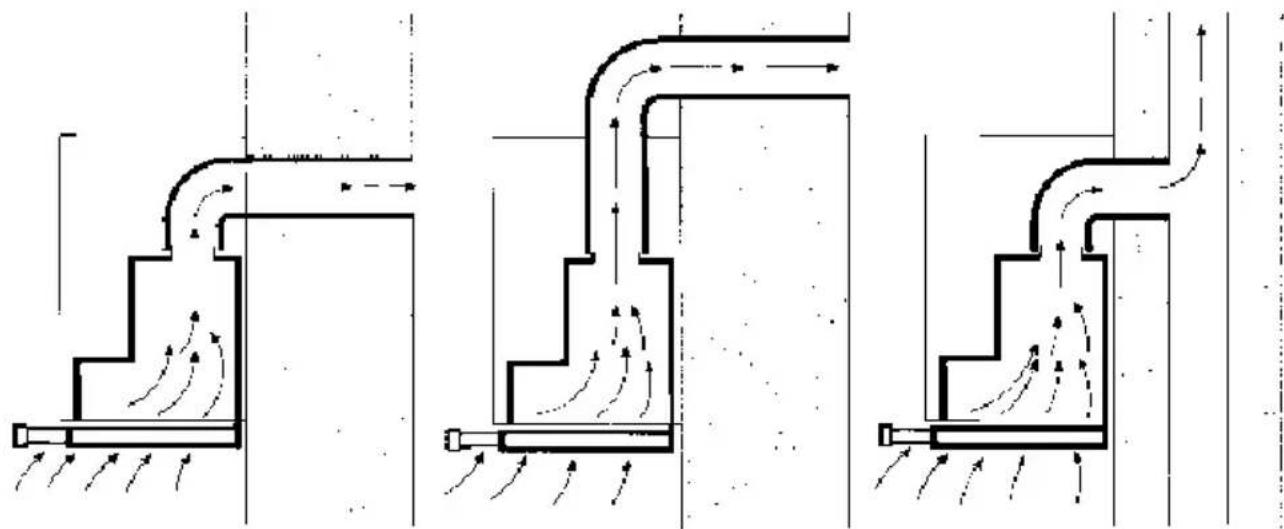

página 099 – 114 el Σελίδα 115 – 130 min. 650 min. 4303 Gerätebeschreibung Betriebsarten Betriebsarten Abluftbetrieb: ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Ver- brennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gas- herd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbe- trieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Umluftbetrieb: ❑ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung). Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs- anleitung. ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Der Aktivkohlefilter bindet die Geruchsstoffe. Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden. Gebrauchsanleitung Schalter Licht/Lüfter Filterauszug4 Vor dem ersten Benutzen Wichtige Hinweise: ❑ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelneAusstattungsmerkmale beschriebensind, die nicht auf Ihr Gerät zutreffen.❑ Diese Dunstabzugshaube entspricht deneinschlägigen Sicherheitsbestimmungen.Reparaturen dürfen nur von Fachkräftendurchgeführt werden.Durch unsachgemäße Reparaturen können erhebliche Gefahren für denBenutzer entstehen. Unter der Dunstabzugshaube nicht flambieren.Brandgefahr am Fettfilter durch ! aufsteigende Flammen. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist derBetrieb der Dunstabzugshaube nur bedingtgestattet (siehe Montageanleitung).Gas-Kochmulden / Gas-Herde Gas-Kochstellen immer sachgemäß benutzen. Wichtig: Die Flammen der Gas-Kochstellen müssenimmer mit Kochgeschirr abgedeckt sein.Durch die starke Hitzeentwicklungder offenen Gasflammen könnte die ! Dunstabzugshaube beschädigt werden. ❑ Bevor Sie das neue Gerät benutzen,lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für IhreSicherheit sowie zum Gebrauch und zurPflege des Gerätes.❑ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf. Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durchden Hersteller oder seinen Kundendienstoder eine ähnlich qualifizierte Person ersetztwerden, um Gefährdung zu vermeiden. Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). Dunstabzugshaube nur mit eingesetzten Lampen betreiben. Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichenLampen zu vermeiden. Dunstabzugshaube nie ohne Fettfilter betreiben. Überhitzte Fette oder Öle können sich leicht entzünden.Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsichtzubereiten.5 Bedienen der Dunstabzugshaube Der Küchendunst wird am wirkungs- vollsten beseitigt durch: ❑ Einschalten der Dunstabzugshaube bei Kochbeginn. ❑ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende. Einschalten: Drücken Sie die Taste L oder +. ❑ Der Lüfter startet in der Stufe

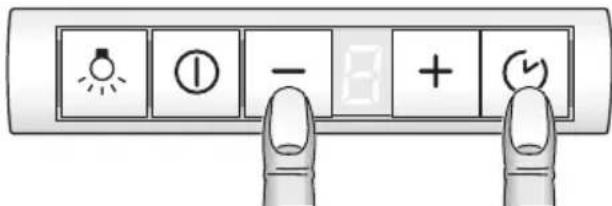

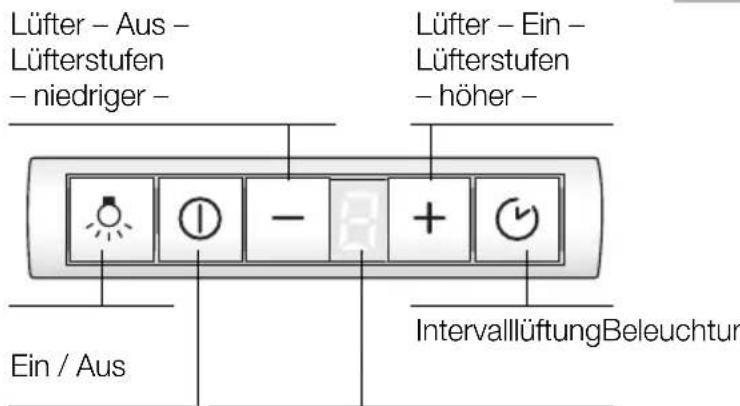

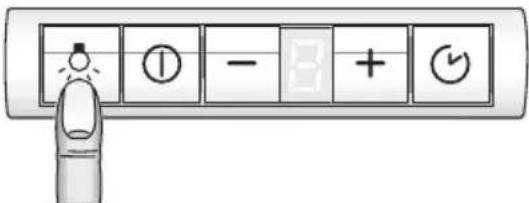

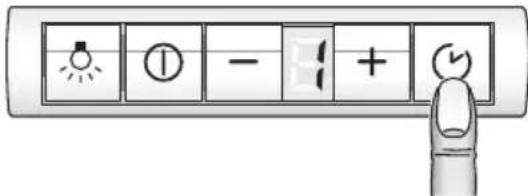

Lüfter – Aus –Lüfterstufen– niedriger –Lüfter – Ein –Lüfterstufen– höher –IntervalllüftungBeleuchtungEin / AusAnzeige:❑ Lüfterstufen / Intensivstufe ❑ Sättigung Fettfilter #❑ Sättigung Aktivkohlefilter ãLüfterEin / Aus

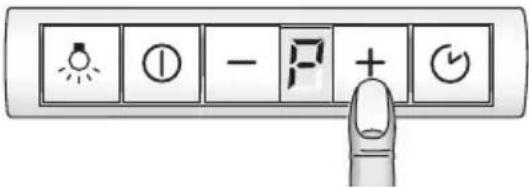

1. Durch Drücken der Taste + können Sie

die Lüfterstufen hochschalten bzw. die Intensivstufe ç einschalten. ❑ In der Intensivstufe wird die höchste Leistung erreicht, die nur kurzzeitig eingesetzt werden soll. Wird die Intensivstufe nicht von Hand ausgeschaltet, wird der Lüfter nach 10 Minuten selbsttätig auf Stufe

2. Durch Drücken der Taste

– können Sie Intensivstufe ç ausschalten, auf die Lüfterstufen ~ – } – | zurückschalten und die Dunstabzugshaube ganz ausschalten. Schalten der Lüfterstufen/Intensivstufe: Intervalllüftung ❑ Zur Belüftung der Küche im stündlichen Intervall auf kleinster Lüfterstufe, rund um die Uhr. Einschalten: Drücken Sie die Taste und schieben Sie den Filterauszug ein. ❑ Der Lüfter läuft 5 Minuten in Stufe |. Danach schaltet er für 55 Minuten aus. Dieser Vorgang wiederholt sich jede Stunde. Ausschalten: Drücken Sie die Taste .6 Bedienen der Dunstabzugshaube Ausschalten: Das Gerät lässt sich auf 2 verschiedene Arten ausschalten. Ausschalten direkt: Drücken Sie die Taste

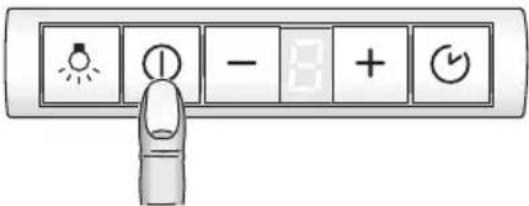

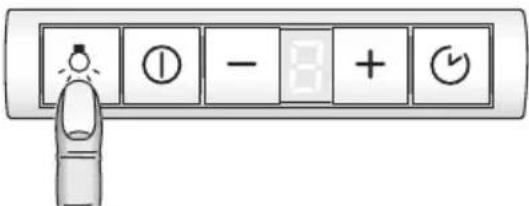

Wichtig: Alle Lüfterfunktionen sind ausgeschaltet. Ausschalten mit Lüfternachlauf: Filterauszug bis zum Anschlag einschieben. Die Lüfter laufen in der zuletzt eingeschalte- ten Stufe noch ca. 10 Minuten und schalten dann aus. ❑ Ist beim Einschieben des Filterauszuges die Intensivstufe eingeschaltet, schaltet sie sich während des Nachlaufes selbst- tätig zurück. ❑ Ist die Intervallüftung eingeschaltet, arbeitet sie nach dem Nachlauf normal weiter. Beleuchtung ❑ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn das Gerät ausgeschaltet ist. Ein-/Ausschalten: Taste a drücken. Einstellen der Helligkeit: ❑ Halten Sie die Taste a gedrückt, bis die gewünschte Helligkeit erreicht ist. ❑ Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung ein. Ausschalten: Wiederholen Sie den Vorgang bei eingeschalteter Beleuchtung. ❑ Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung aus. Sonderfunktionen Automatisches Einschalten der Beleuchtung, z. B. über eine Zeitschaltuhr: ❑ Lüfter und Beleuchtung müssen ausgeschaltet sein. Einschalten: Drücken Sie gleichzeitig die Tasten – und .7 Filter und Wartung Fettfilter: Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall- Fettfilter eingesetzt. Die Filtermatten bestehen aus unbrenn- barem Metall. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitiges Reinigen der Metall- Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Sättigungsanzeige: Bei Sättigung der Fettfilter ertönt nach dem Ausschalten des Lüfters für 6 Sekunden ein Signal und die Anzeige # leuchtet. Spätestens dann sollten die Fettfilter gereinigt werden. Reinigen der Metall-Fettfilter: ❑ Das Reinigen kann in der Geschirrspül- maschine erfolgen. Dabei ist eine leichte Verfärbung möglich. Wichtig: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen. ❑ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen. Aus- und Einbauen der Metall-Fettfilter: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

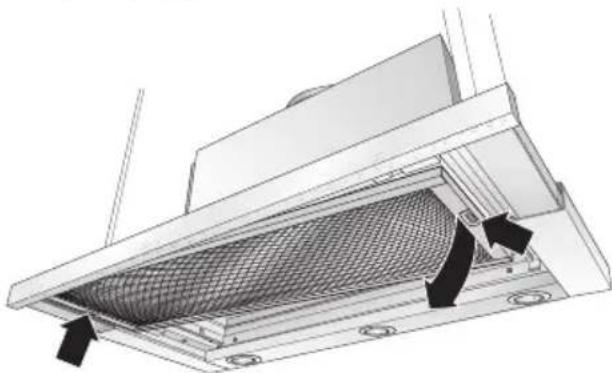

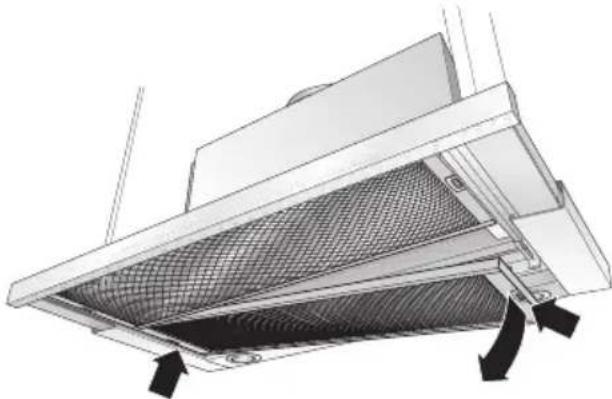

1. Ziehen Sie den Filterauszug bis zum

2. Drücken Sie die Rasten am hinteren

Fettfilter ein und nehmen Sie den Fettfilter ab.

4. Reinigen Sie die Fettfilter.

5. Setzen Sie die gereinigten Fettfilter

6. Löschen Sie die Anzeige

❑ Drücken Sie die Taste L mindestens 3 Sekunden. Dann erlischt die Anzeige

3. Drücken Sie die Rasten am vorderen

Fettfilter ein und nehmen Sie den Fettfilter ab.8 Ausbauen: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus.

2. Drücken Sie die Lasche auf beiden

Seiten ein und nehmen Sie den Aktivkohlefilter nach unten ab.

3. Wechsel des Aktivkohlefilters:

❑ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör). ❑ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

4. Bauen Sie die Fettfilter ein.

Entsorgung des alten Aktivkohlefilters: ❑ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden. Filter und Wartung

3. Rasten Sie die Lasche auf beiden Seiten

4. Bauen Sie die Fettfilter ein

(siehe Aus- und Einbauen der Metall- Fettfilter).

5. Löschen Sie die Anzeige

❑ Drücken Sie die Taste L mindestens 3 Sekunden. Dann erlischt die Anzeige

Sättigungsanzeige: Bei Sättigung des Aktivkohlefilters ertönt nach dem Ausschalten des Lüfters für 6 Sekunden ein Signal und die Anzeige ã leuchtet. Spätestens dann sollte der Aktivkohlefilter gewechselt werden. Aktivkohlefilter: Zum Binden der Geruchsstoffe beim Umluftbetrieb. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitigen Wechsel des Aktivkohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Einbauen: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus-

und Einbauen der Metall-Fettfilter).

2. Setzen Sie den Aktivkohlefilter ein.9

Reinigen und Pflegen Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. ❑ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ❑ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fenster- putzmittel verwenden. ❑ Kratzen Sie angetrocknete Ver- schmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ❑ Keine scheuernden Mittel oder kratzende Schwämme verwenden. ❑ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme. Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden. Edelstahloberflächen: ❑ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. ❑ Reinigen Sie nur in Schliffrichtung. Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen! Aluminium-, Lack- und Kunststoff- oberflächen: ❑ Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch. ❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fenster- reinigungsmittel. ❑ Keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden. ❑ Keine Scheuermittel verwenden. Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz- steckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos. Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Aus- schalten besteht noch Verbrennungs- gefahr.

2. Nehmen Sie den Lampenring mit einem

Schraubenzieher oder ähnlichem ab.

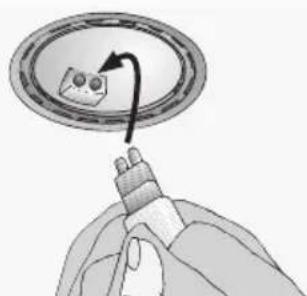

3. Tauschen Sie die Halogenbirne aus

(handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her. Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.10 Störungen Wenn in der Anzeige ein # oder ã erscheint: ❑ Siehe Abschnitt „Filter und Wartung”. Wenn sich die Dunstabzugshaube nicht bedienen lässt: ❑ Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten. Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben: Einstellung der Sättigungsanzeige Sollte die Umstellung der Betriebsart (Abluft/Umluftbetrieb) notwendig sein, muss auch die Sättigungsanzeige für die Filter entsprechend umgestellt werden (siehe Montageanleitung). E-Nr. FD Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden. Sie können das Bedienteil von der Mitte des Filterauszuges an die linke oder rechte Seite versetzen. Ausserdem kann das Bedienteil vorne in eine im Sonderzubehör erhältliche, oder beiliegende Griffleiste montiert werden. Versetzen des Bedienteiles

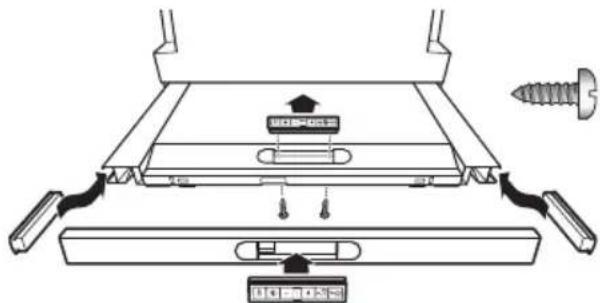

1. Lösen Sie die 2 Schrauben von unten.

2. Nehmen Sie das Bedienteil ab und lösen

Sie den Stecker des Bandkabels.

3. Nehmen Sie die seitliche Abdeckung am

4. Stecken Sie den Stecker des seitlichen

Bandkabels an das Bedienteil.

5. Schieben Sie das Bedienteil seitlich am

Filterauszug ein. Die Überlänge des Bandkabels mit einschieben.

6. Setzen Sie die Abdeckung in die Mitte

des Filterauszuges ein und schrauben Sie die Abdeckung von unten mit 2 Schrauben an.11 Montageanleitung: Wichtige Hinweise Über Gas-Kochstellen ist die Montage der Dunstabzugshaube bei einem Mindestabstand von 650 mm – Abb. 1 – nur zulässig, wenn folgende Nennwärme- belastungen (Hs) nicht überschritten werden:

Gas-Herde Belastung einer Kochstelle max. 03,0 kW Belastung aller Kochstellen max. 08,3 kW Belastung des Backofens max. 03,9 kW

Gas-Kochmulden Belastung einer Kochstelle max. 03,9 kW Belastung aller Kochstellen max. 11,3 kW

Gas-Glaskeramikkochfeld Die Angaben über Nennwärme- belastung gelten nicht für geschlossene Gas-Glaskeramikkochfelder. Unbedingt die Angaben des Kochfeld- Herstellers beachten. ❑ Herde für feste Brennstoffe Es gelten sinngemäß die maximalen Nennwärmebelastungen und der Mindestabstand wie bei Gas-Herden. Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas- Herde und Gas-Mulden. Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können. Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltver- träglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar. Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen. Mindestabstand zwischen Elektro- kochstellen und Unterkante der Dunstab- zugshaube: 430 mm, Abb. 1. Zusätzliche Hinweise bei Gas-Koch- geräten: Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbau- vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 300 mm.12 Vor der Montage Abluftbetrieb Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außen- wand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten. Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gas- herd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbe- trieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Bei Abluftbetrieb sollte in der Dunstab- zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist der Dunstabzugshaube keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.13 Vor der Montage Optimale Leistung der Dunstabzugs- haube:

Kurzes, glattes Abluftrohr.

Möglichst wenig Rohrbögen.

Möglichst große Rohrdurchmesser (am besten l 150 mm) und große Rohr- bögen. Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

Rundrohre Kurzes Abluftrohr: Innendurchmesser mind. 120 mm, längeres Abluftrohr: Innendurchmesser mind. 150 mm.

Flachkanäle müssen einen gleichwer- tigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkun- gen haben. l 120 mm ca. 113 cm

Bei abweichenden Rohrdurchmes- sern: Dichtstreifen einsetzen.

Bei Abluftbetrieb für ausreichend Zuluft sorgen. Abluft direkt nach hinten: Ist innerhalb des Oberschrankes nur bei hohen Schränken, je nach Größe des Abluftrohres möglich.

Dazu Öffnung in der Rückwand des Oberschrankes, mit Auskerbung für Elektro-Anschlusskabel herstellen. Umluftbetrieb

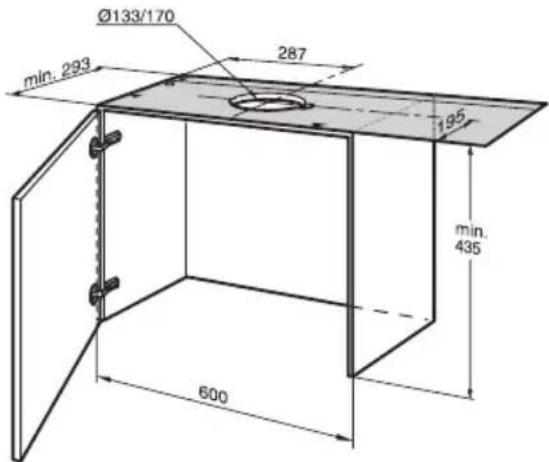

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist. Abluft nach oben: Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie auf der letzten Seite.

1. Dazu Öffnung in der Decke des Ober-

schrankes, mit Auskerbung für Elektro- Anschlusskabel herstellen. – Schablone

2. Schrankboden – falls vorhanden – über

die gesamte Breite mind. 270 mm tief ausschneiden. Anschluss Abluftrohr l 150 mm:

Abluftrohr direkt am Abluftstutzen befestigen. Anschluss Abluftrohr l 120 mm:

Beiliegender Reduzierstutzen am Luftaustritt befestigen. Löcher am Luftaustritt müssen abgedichtet sein.

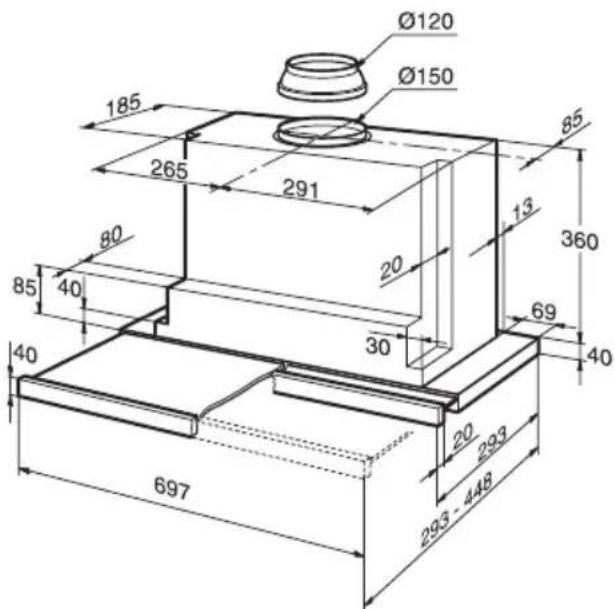

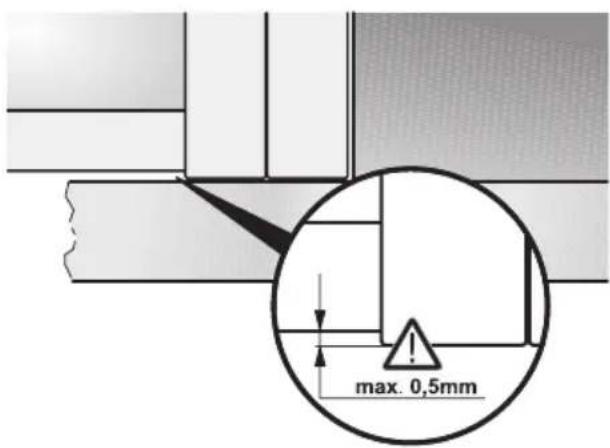

Abluftrohr am Reduzierstutzen befestigen.14 Vorbereiten Oberschrank Diese Dunstabzugshaube ist zum Ein- bauen in einen Oberschrank mit folgenden Abmessungen vorgesehen: Breite: 600 mm Tiefe: 293 bis 350 mm Höhe: mind. 435 mm. Bei Schranktiefen von mehr als 293 mm kann die Dunstabzugshaube nach hinten versetzt werden, um z. B. ein Gewürzbord vor der Dunstabzugshaube zu ermöglichen. Dazu die Schablone

II entsprechend weiter hinten anlegen. Die Stabilität des Schrankes muss während und nach der Montage gewährleistet sein. Die Dunstabzugshaube darf nicht am Ende der Küchenzeile eingebaut werden. Zur Vorbereitung die Schränke exakt ausrichten, ggf. die Seitenschränke flächenbündig unterlegen. Der Überstand der Seitenwände zum Boden des Nachbarschrankes darf nicht größer als 0,5 mm sein.

1. Je zwei Befestigungspunkte – rechts

und links – an den Schrankinnenseiten anreißen und mit Stichel vorstechen. Wenn gebohrt wird: l 2 mm – max. 10 mm tief. Zum Anreißen der Befestigungspunkte beiliegende Schablone

2. Beide Befestigungsplatten anschrauben.

3. Schrank mit Tür aufhängen und

ausrichten. Auf Mindestabstand zwischen Koch- stellen und Dunstabzugshaube achten! Abb. 1.3. Die Einstellschrauben von Hand anschrauben, bis die Dunstabzugs- haube am Schrankboden anliegt.

5. Die Löcher mit je 2 Stopfen links und

rechts verschließen.

6. Wandabdeckung falls erforderlich auf

das benötigte Maß kürzen (z. B. absägen). Wandabdeckung mit den beiliegenden Klipsen vormontieren. Wandabdeckung am Oberschrank festschrauben.

7. Netzanschlusskabel aus dem Schrank

8. Rohrverbindung im Oberschrank her-

stellen. – Bei Bedarf Luftschlauch an der Schrankdecke befestigen –.

9. Fettfilter wieder einsetzen

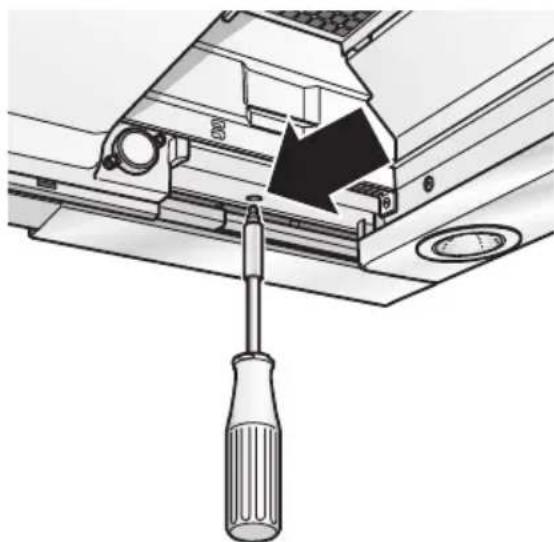

(siehe Gebrauchsanleitung). Einbauen in den Oberschrank Ausrichtung der Schranktüre kontrollieren, bei Bedarf neu einstellen.

1. Fettfilter abnehmen

(siehe Gebrauchsanleitung).

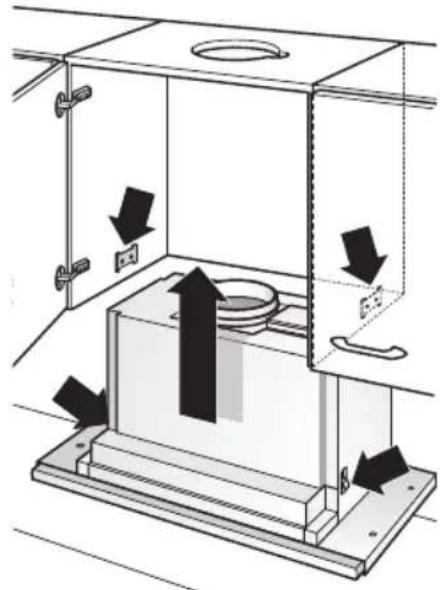

2. Dunstabzugshaube von unten in den

Schrank heben, bis beide Befestigungs- laschen sicher eingerastet sind.

Dunstabzugshaube im Schrank ausrichten.

Beide Befestigungsschrauben vorsichtig festziehen.

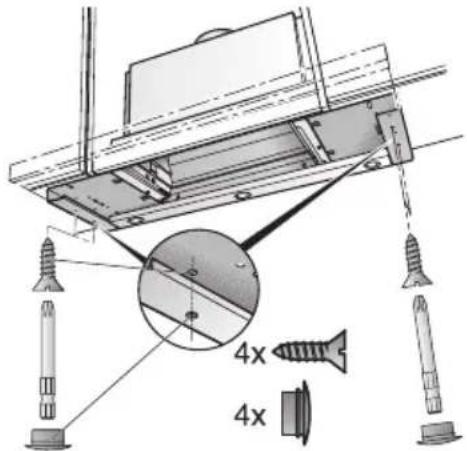

4. Die Dunstabzugshaube mit je

2 Schrauben links und rechts zusätzlich an den seitlichen Oberschränken befestigen. Dazu die Befestigungspunkte mit einem Stichel vorstechen.

Einbauen in den Oberschrank Hinweis: Das Gehäuse der Dunstabzugs- haube kann innerhalb des Oberschrankes verkleidet werden (z. B. mit Spanplatten). Dabei beachten:

Der Zwischenboden darf nicht auf das Gehäuse der Dunstabzugshaube aufgelegt werden.

Verkleidungen nicht am Gehäuse befestigen.

Zugänglichkeit für Kundendienst vorsehen.

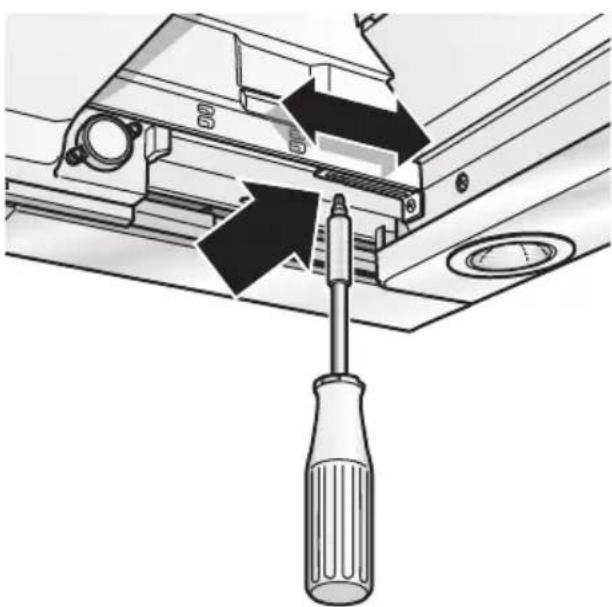

Sollte die Dunstabzugshaube im Schrank nach hinten versetzt eingebaut sein, können die Anschläge für den Filterauszug nach vorne verschoben werden.

Hierzu Schrauben lösen, Anschläge ver- schieben und Schrauben wieder fest anziehen. Versetzen des Bedienteils: Siehe Gebrauchsanleitung. Montage der Griffleiste: An den Filterauszug muss eine Griffleiste montiert werden. Die Griffleiste kann eine zum Küchenmöbel passende Holzleiste, oder eine im Sonder- zubehör erhältliche Griffleiste sein.

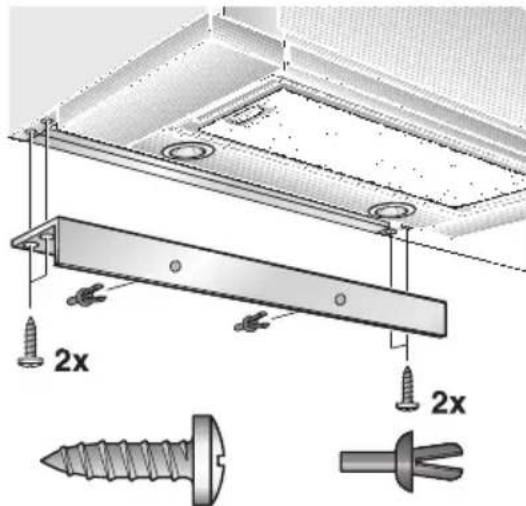

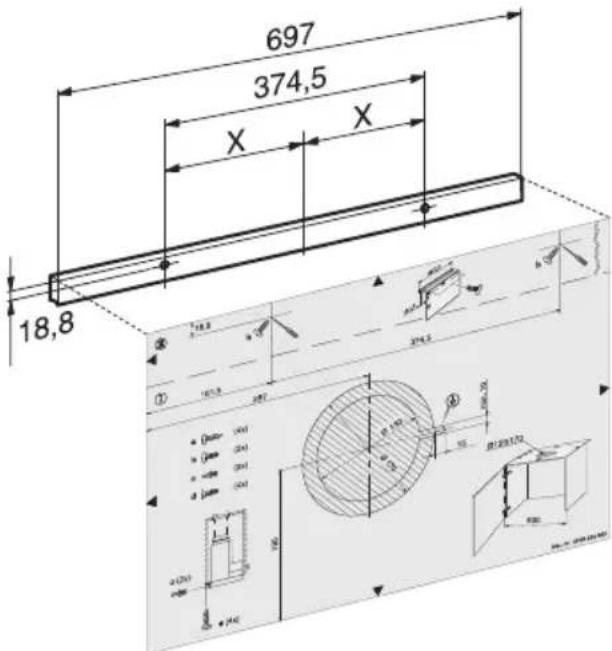

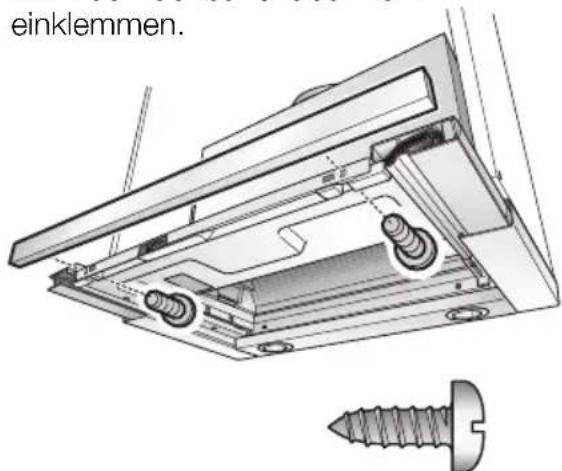

1. Mit beiliegender Schablone

III die Befestigungspunkte an Holzleiste anreißen und mit Stichel vorstechen. Wenn gebohrt wird: l 2 mm – max. 10 mm tief. Abluft Umluft 13,5 14,0 Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten. Gewicht in kg:

2. Griffleiste ausrichten und am Gerät

festschrauben. Das Flachbandkabel nicht einklemmen.Ausbauen aus dem Oberschrank

1. Elektrische Verbindung lösen.

2. Rohrverbindungen lösen.

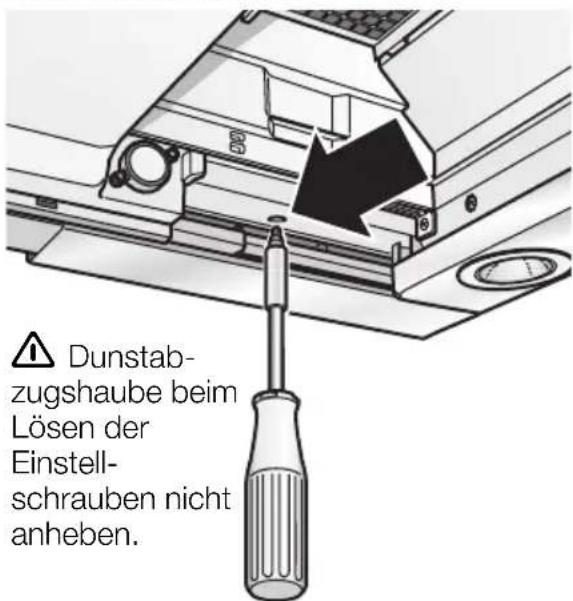

4. Einstellschrauben links und rechts lösen,

bis sich die Dunstabzugshaube nicht mehr weiter absenkt.

5. Dunstabzugshaube kurz anheben bis

die Befestigungslaschen ausrasten und das Gerät nach unten absenken. Befestigungsschrauben können überstehen. Beim Anheben der Dunstabzugshaube den Filterauszug nicht mit Gewalt einschieben.

6. Vorbereiten für erneuten Einbau:

Befestigungsschrauben links und rechts eindrehen, bis die Laschen seitlich ausgeschwenkt sind. Elektrischer Anschluss Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontakt- steckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Nähe der Dunstabzugs- haube anbringen.

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlos- sen werden. Elektrische Daten: Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden. Bei Reparaturen das Gerät generell stromlos machen. Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss: Die Dunstabzugshaube darf nur durch einen beim zuständigen Elektrizitäts- Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze. Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen. Dunstab- zugshaube beim Lösen der Einstell- schrauben nicht anheben. Nachjustieren des Endschalters:

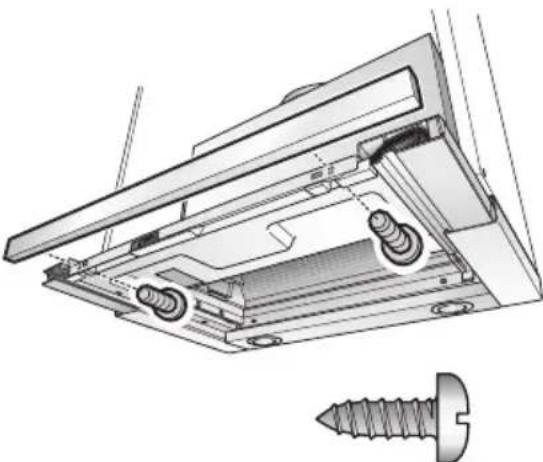

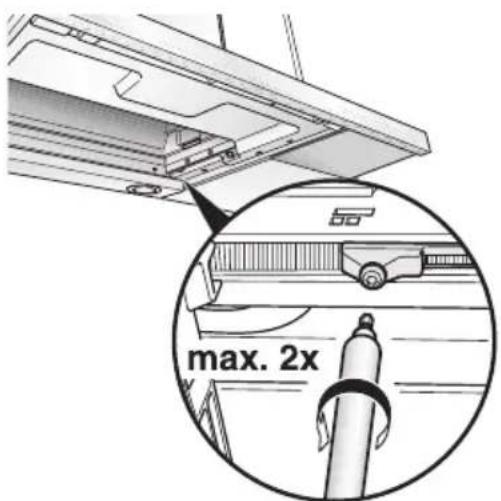

1. Prüfen, ob die Dunstabzugshaube

abschaltet, wenn der Filterauszug eingeschoben wird.

2. Schaltet die Dunstabzugshaube nicht

ab, muss der Endschalter nachjustiert werden.

3. Schraube in kleinen Schritten – max. 2

Umdrehungen – herausdrehen.

Umstellen Abluft – Umluftbetrieb

1. Taste L drücken und halten.

2. Taste ca. 3 Sekunden drücken.

In der Anzeige erscheint ein

2. Tasten loslassen.

Die Anzeige erlischt nach kurzer Zeit. Zurückstellen auf Abluftbetrieb:

1. Wiederholen Sie den Vorgang.

In der Anzeige erscheint ein

2. Tasten loslassen.
