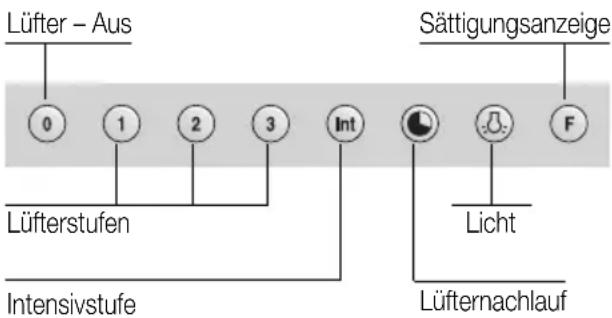

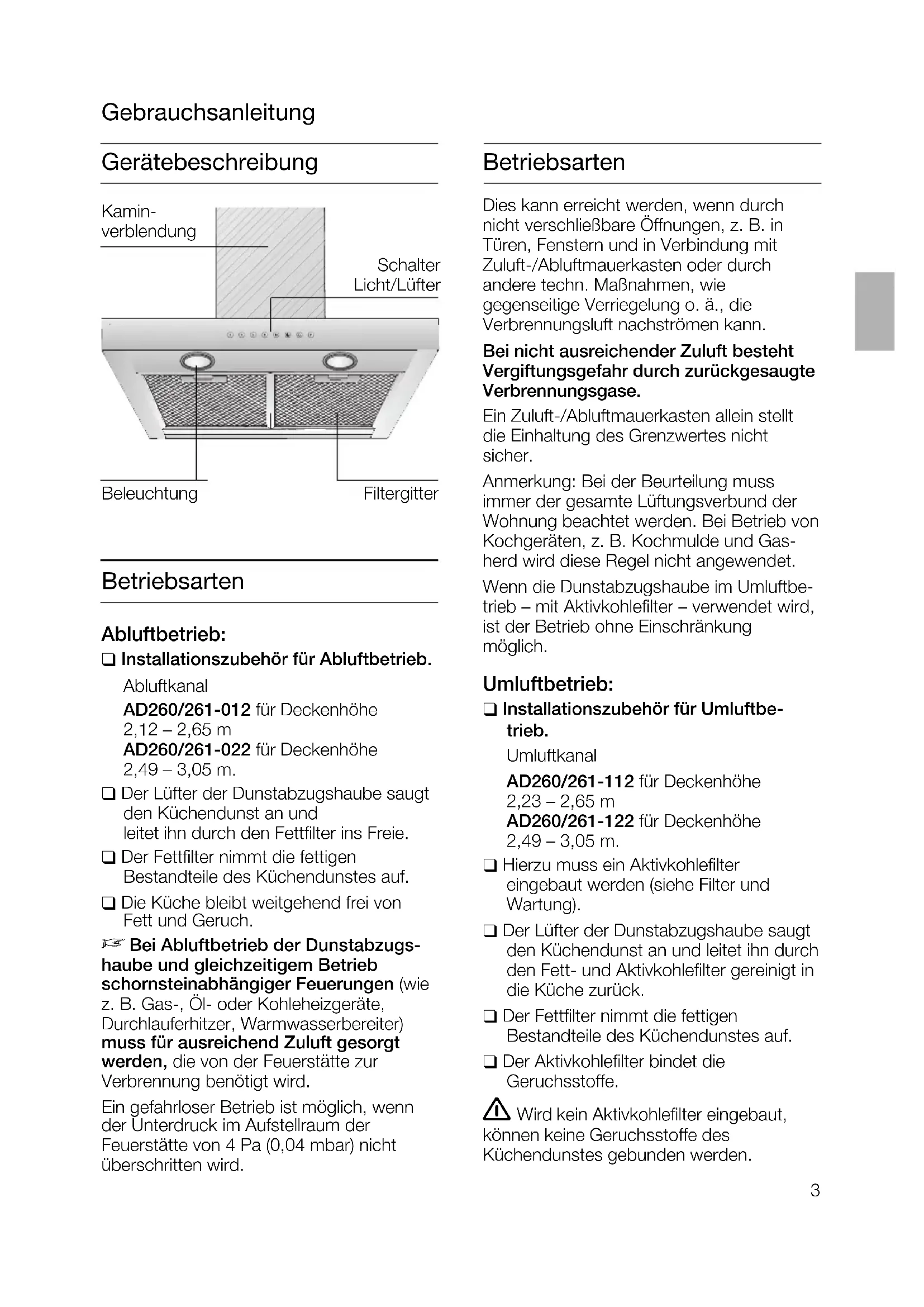

página 088 – 101 el Σελίδα 102 – 117 Abb. 1 ELEKTRO ELECTR. ELETT. EL. Abb. 1 GAS GAZ KAASU GASS3 Gerätebeschreibung Gebrauchsanleitung Betriebsarten Betriebsarten Abluftbetrieb: ❑ Installationszubehör für Abluftbetrieb. Abluftkanal AD260/261-012 für Deckenhöhe 2,12 – 2,65 m AD260/261-022 für Deckenhöhe 2,49 – 3,05 m. ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gas- herd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbe- trieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Umluftbetrieb: ❑ Installationszubehör für Umluftbe- trieb. Umluftkanal AD260/261-112 für Deckenhöhe 2,23 – 2,65 m AD260/261-122 für Deckenhöhe 2,49 – 3,05 m. ❑ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung). ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Der Aktivkohlefilter bindet die Geruchsstoffe. Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden. Beleuchtung Schalter Licht/Lüfter Filtergitter Kamin- verblendung4 Vor dem ersten Benutzen Wichtige Hinweise: ❑ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. ❑ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. ❑ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. ❑ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf. Gas-Kochmulden / Gas-Herde Betreiben Sie nicht alle Gas- Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleich- zeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden. ❑ Dieses Gerät ist ent- sprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.5 Vor dem ersten Benutzen Sicherheitshinweise Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch ! aufsteigende Flammen. Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung). Dunstabzugshaube nur mit eingesetzten Lampen betreiben. Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden. Dunstabzugshaube nie ohne Fettfilter betreiben. Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. Dunstabzugshaube vor der ersten Inbetriebnahme sorgfältig reinigen. Keine Gegenstände auf der Dunstabzugshaube abstellen.6 Bedienen der Dunstabzugshaube Der Küchendunst wird am wirkungsvollsten beseitigt durch: ❑ Einschalten der Dunstabzugshaube bei Kochbeginn. ❑ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende. Einschalten des Lüfters: ❑ Drücken Sie die Taste 1, 2 oder 3. Ausschalten des Lüfters: ❑ Drücken Sie die Taste 0. Intensivstufe: Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt. ❑ Beim Anbraten und Braten in der offenen Pfanne sollte die Taste Int für Intensivstufe gedrückt werden. Haben Sie die Haube durch Betätigen der Intensiv- stufe eingeschaltet, wird diese automatisch nach einer Dauer von 5 Minuten wieder ausgeschaltet. ❑ Drücken Sie die Taste Int während die Haube in der Lüftungsstufe 1, 2 oder 3 betrieben wird, schaltet die Elektronik automatisch nach 5 Minuten auf die zuvor gewählte Lüftungsstufe zurück. ❑ Möchten Sie die Intensivstufe vor Ablauf der 5 Minuten beenden, drücken Sie die Taste 0 („Motor aus“) oder eine andere Stufe. Die Absaugung der Wandhaube kann natürlich jederzeit mit der Taste 0 („Motor aus“) ausgeschaltet werden. Spezialfunktionen: Intensiv-Zeitdauer: ❑ Durch gleichzeitiges Betätigen der Int- Taste und der Tasten 1, 2 oder 3 können Sie die Zeitdauer der Intensiv-Stufe auf 3, 5 oder 10 Minuten einstellen und abspeichern; Auslieferungszustand sind fünf Minuten, d.h. Tastenkombination Int/Taste 2. Nachlauf-Stufe: ❑ Der Nachlauf ist in einer beliebigen Stufe möglich. Drücken Sie zuerst die gewünschte Taste 1, 2, 3 oder Int und betätigen Sie dann die Taste . Die Nachlaufzeit beträgt für alle Stufen zehn Minuten. Nach diesen zehn Minu- ten schaltet sich die Lüftung automatisch ab, die Beleuchtung bleibt weiterhin an. Intervall-Lüftung: ❑ Eine Besonderheit dieses Gerätes ist die Intervalllüftung. Dies ist ein automatisches periodisches Einschalten der Lüftung für jeweils fünf Minuten pro Stunde. Sie können diese Funktion durch gleichzeitiges Betätigen der Taste 0 und, je nach gewünschter Absaugleistung, der Taste 1, 2 oder 3 einschalten. Diese Betriebsart wird durch wechselndes Leuchten des -Tasters mit der entsprechenden Stufen-Anzeige angezeigt. Die Intervall-Lüftung wird durch Drücken der Taste 0 ausgeschaltet. Beleuchtung: ❑ Drücken Sie kurz die Taste zum Ein- und Ausschalten. ❑ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist. ❑ Einstellen der Helligkeit: Halten Sie die Taste gedrückt, bis die gewünschte Helligkeit erreicht ist. Licht Lüfter – Aus Intensivstufe Sättigungsanzeige Lüfternachlauf Lüfterstufen7 Fettfilter: Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall- Fettfilter eingesetzt. Die Filtermatten bestehen aus unbrenn- barem Metall. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitiges Reinigen der Metall- Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Sättigungsanzeige:

Nach einer Betriebszeit von 30 Stunden blinkt die Fettfilter-Sättigungsanzeige F. Das Blinken dieser Kontrollleuchte signalisiert Ihnen, dass die Fettfilter gereinigt werden sollten. Selbstverständlich ist das Reinigen der Fettfilter jederzeit, auch ohne Blinken der Fettfilter-Sättigungsanzeige, möglich. Reinigen der Metall-Fettfilter: ❑ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden. ❑ Das Reinigen kann in der Geschirrspül- maschine erfolgen. Dabei ist eine leichte Verfärbung möglich. ❑ Der Filter muss locker in der Geschirr- spülmaschine liegen. Er darf nicht eingeklemmt sein. Wichtig: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen. ❑ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden. Danach abbürsten, gut ausspülen und abtropfen lassen. Filter und Wartung8 Filter und Wartung

3. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters: ❑ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden. ❑ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör). ❑ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet. Entsorgung des alten Aktivkohlefilters: ❑ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden. Aus- und Einbauen der Metall-Fettfilter: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

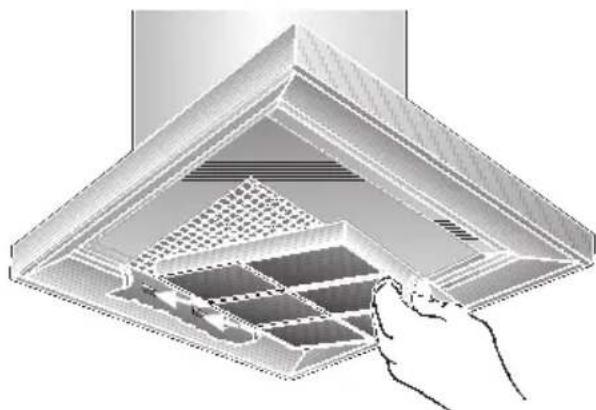

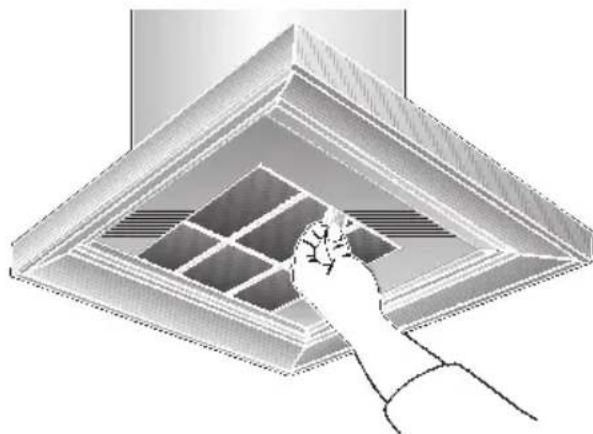

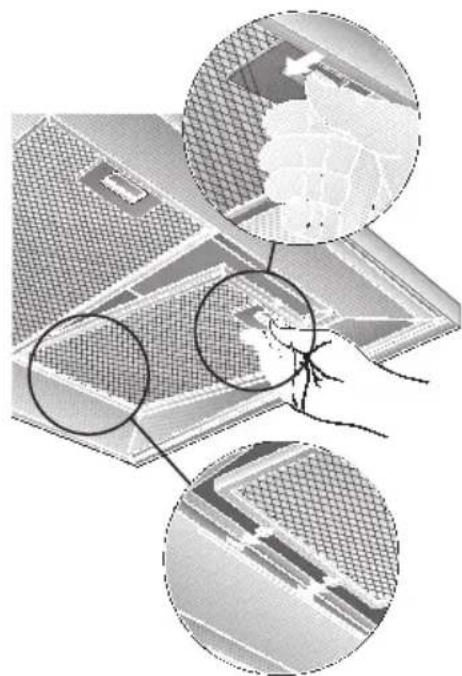

1. Drücken Sie die Raste an den Fettfiltern

in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

2. Reinigen Sie die Fettfilter.

3. Setzen Sie die gereinigten Fettfilter

wieder ein. Aktivkohlefilter: Zum Binden der Geruchsstoffe beim Umluftbetrieb. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbar- keit und die Funktion der Dunstabzugs- haube kann beeinträchtigt werden. Wichtig: Durch rechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Einbauen: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus

(siehe Aus- und Einbauen der Metall- Fettfilter).

2. Setzen Sie den Aktivkohlefilter ein.

3. Rasten Sie die Lasche ein.

Ausbauen: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus.

2. Drücken Sie die Lasche ein und nehmen

Sie den Aktivkohlefilter nach unten ab.9 Reinigen und Pflegen Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen! ❑ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fenster- putzmittel verwenden. ❑ Kratzen Sie angetrocknete Ver- schmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ❑ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ❑ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme. Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden. Edelstahloberflächen: ❑ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. ❑ Reinigen Sie nur in Schliffrichtung. ❑ Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft. Aluminium-, Lack- und Kunststoff- oberflächen: ❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fenster- reinigungsmittel. ❑ Keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden. Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.10 Störungen Wenn in der Anzeige ein F erscheint: ❑ Siehe Abschnitt „Filter und Wartung”. Wenn sich die Dunstabzugshaube nicht bedienen lässt: ❑ Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten. Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben: E-Nr. FD Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden. Für Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung. Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz- steckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos. Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Aus- schalten besteht noch Verbrennungs- gefahr.

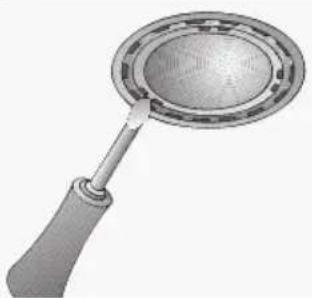

2. Nehmen Sie den Lampenring mit einem

Schraubendreher oder ähnlichem ab.

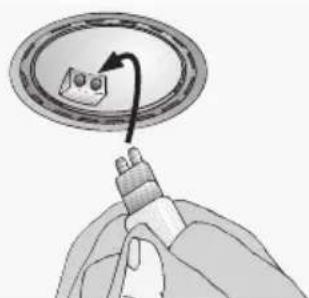

3. Tauschen Sie die Halogenbirne aus

(handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her. Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.11 Montageanleitung: Wichtige Hinweise Zusätzliche Hinweise bei Gas-Koch- geräten: Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbau- vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm. Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugs- haube: 650 mm, Abb. 1. Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltver- träglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar. Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen. Mindestabstand zwischen Elektro- kochstellen und Unterkante der Dunstab- zugshaube: 550 mm, Abb. 1. Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas- Herde und Gas-Mulden. Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.12 Vor der Montage Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außen- wand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Ent- lüftung von Aufstellungsräumen von Feuer- stätten dient, abgegeben werden. Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vor- schriften (z. B. Landesbauordnungen) zu beachten. Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schorn- steinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Ver- brennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbe- trieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

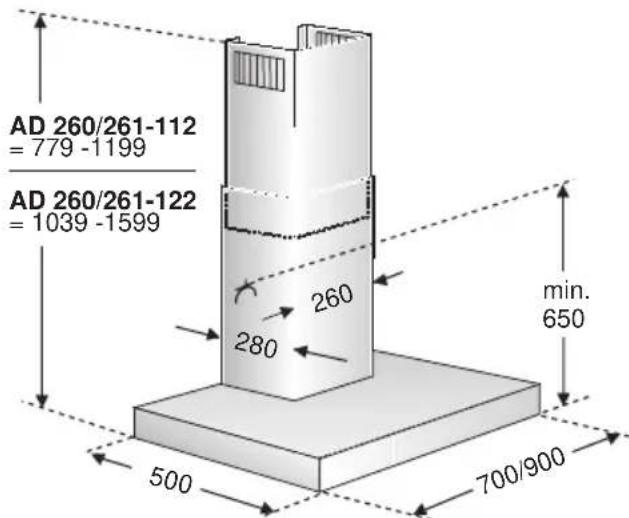

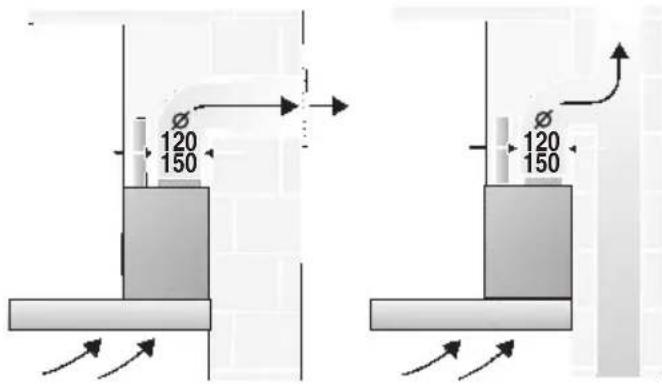

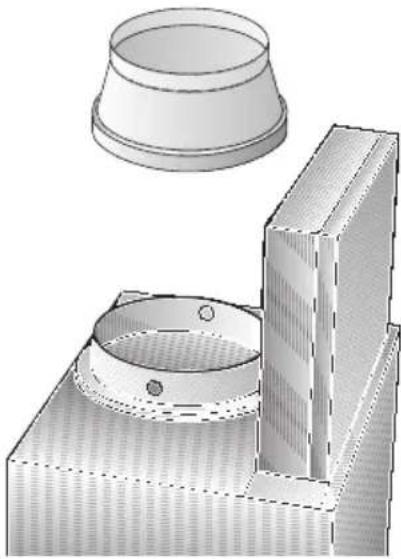

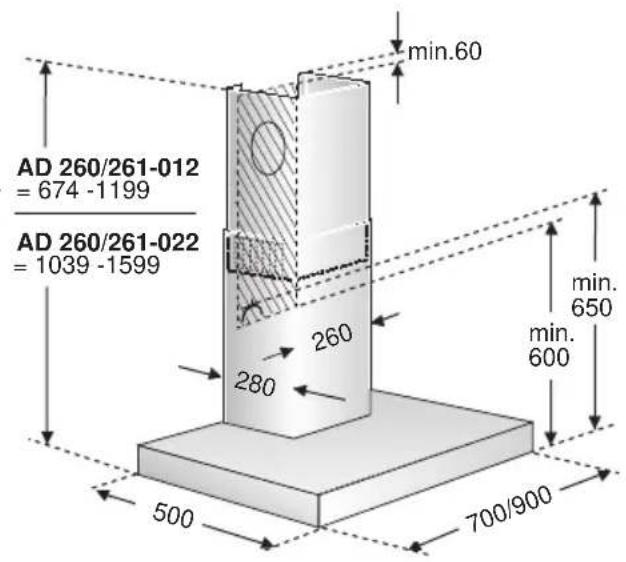

min.60= 674 -1199AD 260/261-022= 1039 -1599 700/900 Abluftbetrieb: ❑ Installationszubehör für Abluftbetrieb. Abluftkanal AD260/261-012 für Deckenhöhe 2,12 – 2,65 m AD260/261-022 für Deckenhöhe 2,49 – 3,05 m.13 Vor der Montage Anschluss Abluftrohr l 150 mm: ❑ Abluftrohr direkt am Luftstutzen befestigen. Anschluss Abluftrohr l 120 mm: ❑ Reduzierstutzen direkt am Luftstutzen befestigen. ❑ Abluftrohr am Reduzierstutzen befestigen.

700/900 Optimale Leistung der Dunstabzugs- haube: ❑ Kurzes, glattes Abluftrohr. ❑ Möglichst wenig Rohrbögen. ❑ Möglichst große Rohrdurchmesser und große Rohrbögen. Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung. Für Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung. ❑ Rundrohre: Wir empfehlen Innendurchmesser 150 mm, jedoch mind. 120 mm. ❑ Flachkanäle müssen einen gleichwer- tigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkun- gen haben. l 120 mm ca. 113 cm

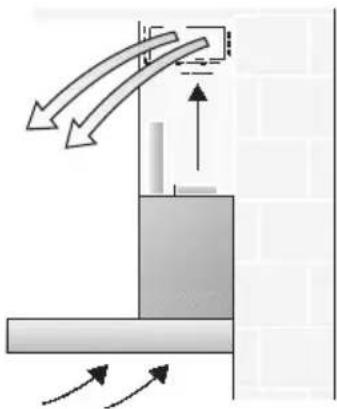

❑ Bei abweichenden Rohrdurch- messern: Dichtstreifen einsetzen. ❑ Bei Abluftbetrieb für ausreichend Zuluft sorgen. Umluftbetrieb: ❑ Installationszubehör für Umluftbe- trieb. Umluftkanal AD260/261-112 für Deckenhöhe 2,23 – 2,65 m AD260/261-122 für Deckenhöhe 2,49 – 3,05 m. ❑ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.14 Elektrischer AnschlussVor der Montage Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontakt- steckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen. Elektrische Daten: Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden. Bei Reparaturen die Dunstabzugs- haube generell stromlos machen. Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss: Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen. Gewicht in kg: Abluft Umluft 20,570 cm 90 cm 21,0 22,0 22,5 Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten. Vorbereiten der Wand ❑ Die Wand muss eben und senkrecht sein. ❑ Für festen Halt der Dübel ist zu sorgen.15 Einbauen Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen

(siehe Gebrauchsanleitung).

2. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.

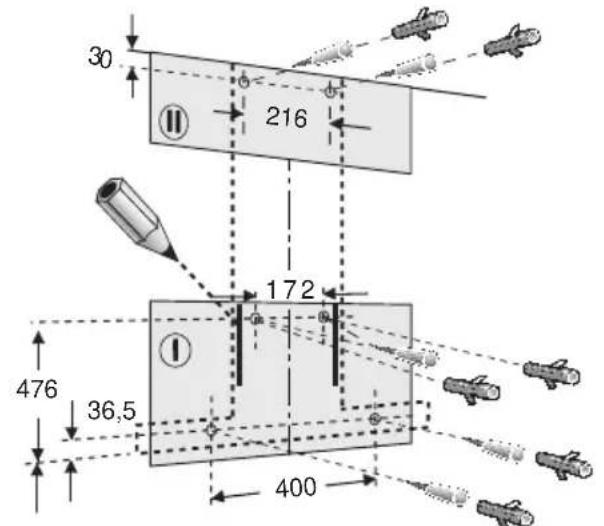

3. Mit Hilfe der Schablone Positionen für

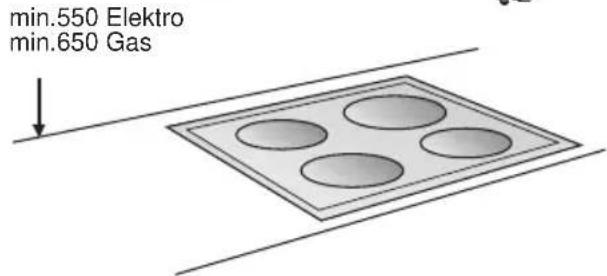

die Schrauben an der Wand anreißen und zum leichteren Einhängen die Kontur des Einhängebereiches anzeichnen. Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas- Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

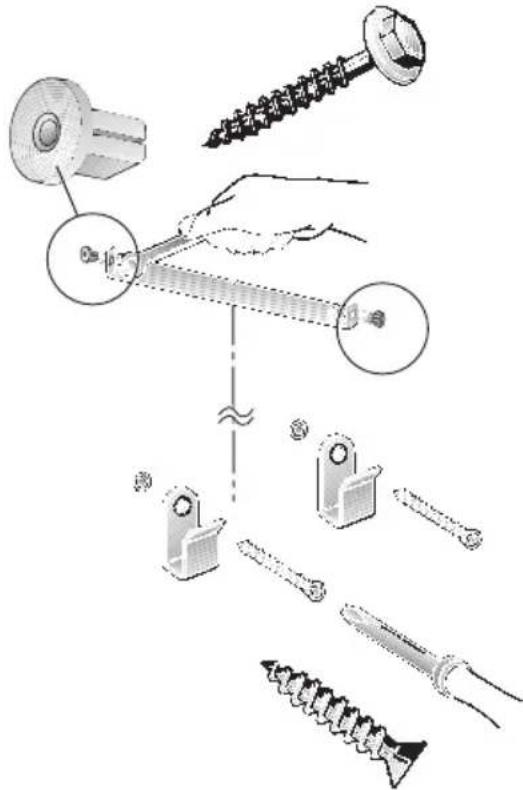

4. 4 Löcher für die Dunstabzugshaube und

2 Löcher für die Kaminverblendung l 8 mm bohren und Dübel wandbündig eindrücken.

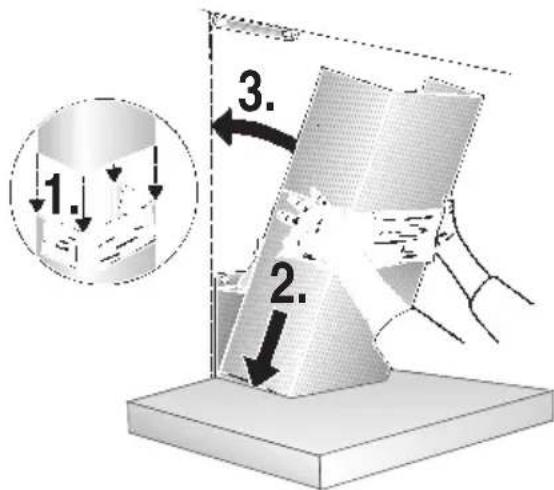

6. Dunstabzugshaube einhängen.

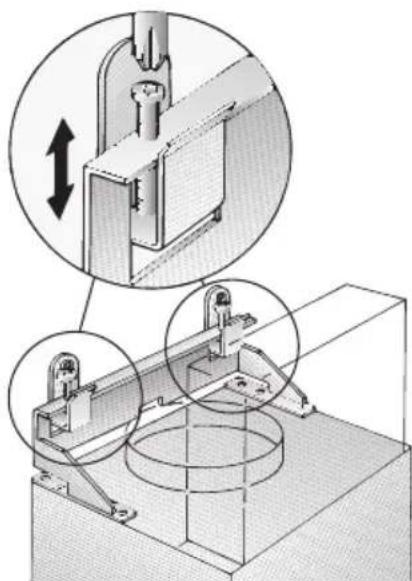

Höhe und waagerechte Lage mit den Verstellschrauben ausrichten. Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

5. Die 2 beiliegenden Abstandshalter in

den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.16 Einbauen

10. Schutzfolie an den beiden

Kaminverblendungen abziehen. Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

11. Die beiden Teile der Kaminverblendung

ineinander schieben (Schlitze am obe- ren Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen. Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblen- dung legen.

8. Rohrverbindung herstellen.

9. Elektrische Verbindung herstellen.

12. Den oberen Teil anheben und mit 2

Schrauben seitlich an den Haltewinkel schrauben.

13. Fettfilter wieder einsetzen (siehe

Gebrauchsanleitung).

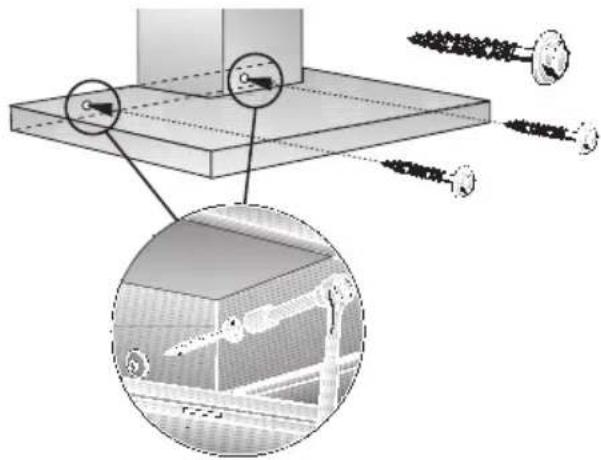

7. Untere Schrauben (Sechskant-
