BEDIENUNGSANLEITUNG SNMD 33 A1 SILVERCREST

Bedienungs- und Sicherheitshinweise

GB IE

SEWING MACHINE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Transporteurplatz aanbrengen

Einleitung. 50
Bestimmungsgemäß Verwendung . 50
Nahmaschinenkomponenten.
Zubehor . 50
Technische Daten . 51

Wichtige Sicherheitshinweise.

Vorbereitung

Anschluss des Geräts an der Stromversorgung.
Der Anschiebetisch.
Einsetzen der Nadel . 54
Zweistufen-Nahfußhebel
Montieren des Nahfußhalters.

Einrichten der Garnspulenstfte. .Seite 55

Unterfaden spulen.
Spule einlagen.
Oberfaden einfadeln.
Fadenspannung . 58
Unterfaden heraufholen.

Grundlagen des Nähens

Nahen/Nutzliche Anwendungen.
Gegenseitige Abstimmung von Nadel, Stoff und Faden.
Stichwahl
Geradstich und Nadelposition . 60
Zick-Zack-Stich.
ReiBverschlussfuß. 61
Blindsaumfuß . 62
KnopfannahfuB
Knopflochfuß.
Overlock-Stiche
Genahter Zickzack . 64
Stretchstich . 65
Patchwork. 65

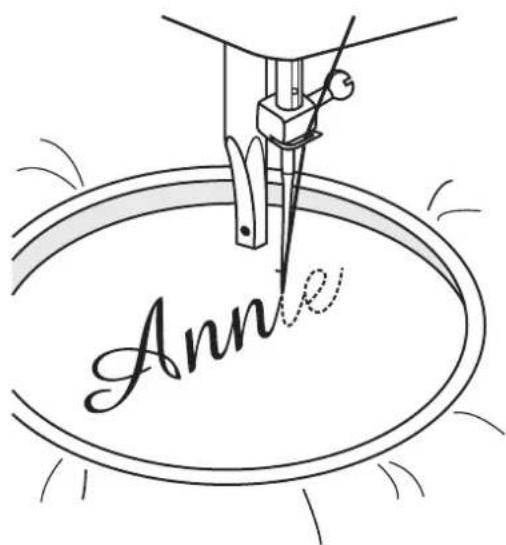

Stickereien mit Stickrahmen* . 66
Aufnahen . 66

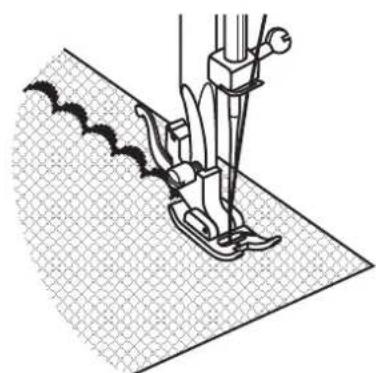

Festonabschluss 67
Zwillingsnadel.

Wartung

Wartung der Nahmaschine. 68
Beheben von Störungen. 69

Entsorgung . 70

Garantie

Service

Servicenummer

Hersteller

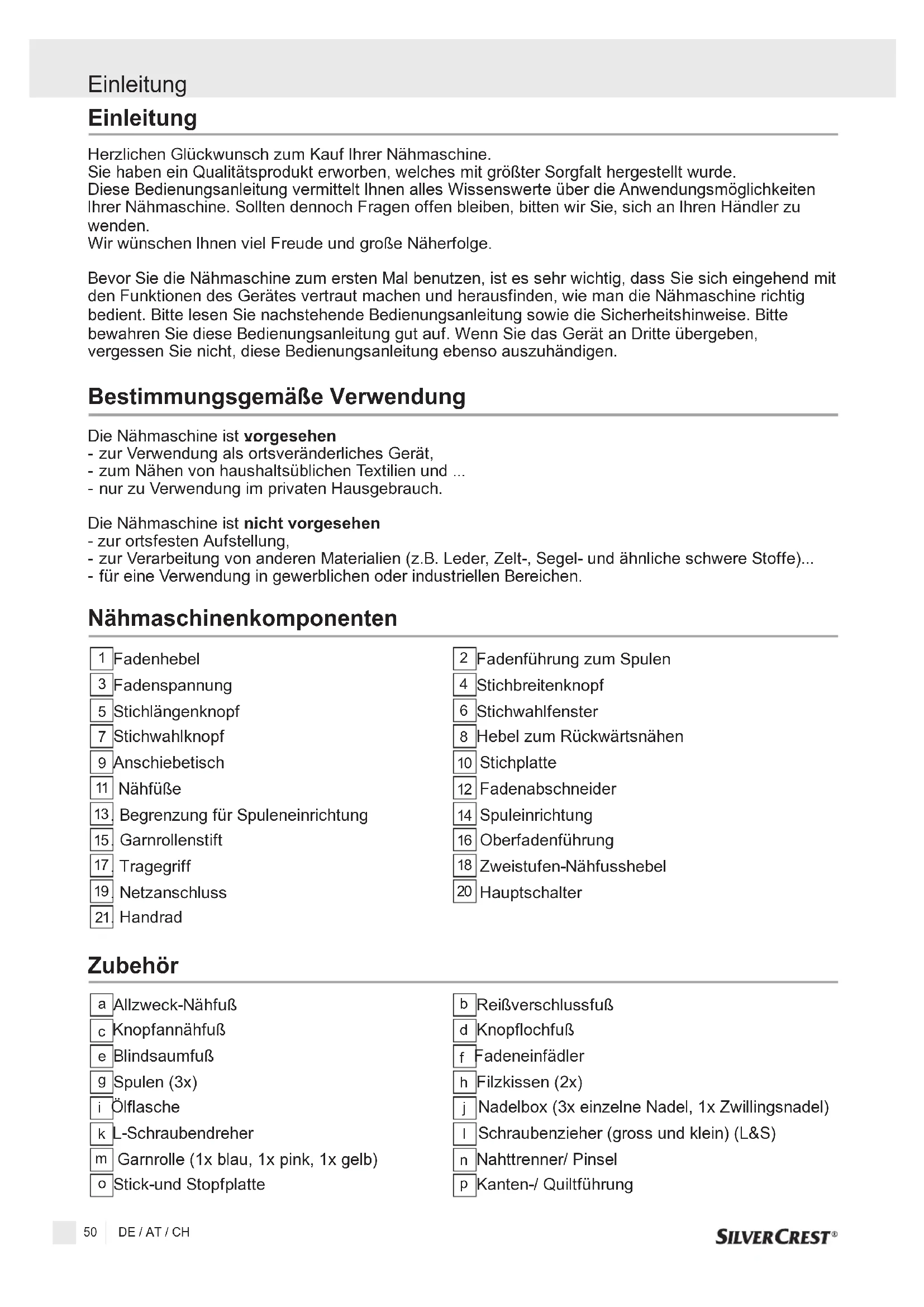

Einleitung

Einleitung

Herzlichen Glückwunsch zum Kauf ihrer Nähmaschine.

Sie haben ein Qualitätsprodukt erworben, welches mit größter Sorgfalt hergestellt wurde.

These Bedienungsanleitung vermittelt Ihnen alles Wissenschafte über die Anwendungsmöglichkeiten ihrer Nahmaschine. Sollten davon Fragen offen bleiben, bitten wir Sie, sich an ihren Handler zu wenden.

Wir wünschen Ihnen viel Freude und große Naherfolge.

Bevor Sie die Nahmaschine zum ersten Mal benutzen, ist es sehr wichtig, dass Sie sich eingehend mit den Funktionen des Gerätes vertraut machen und Herausfinden, wie man die Nähmaschine richtig bedient.itte lessen Sie nachstehende Bedienungsanleitung sowie die Sicherheitshinweise.itte bewahren Sie diese Bedienungsanleitung gut auf. Wenn Sie das Gerät an Dritte übergeben, vergessen Sie nicht, diese Bedienungsanleitung ebenso auszuhändigen.

Bestimmungsgemäß Verwendung

Die Nähmaschine ist vorgesehen

• zur Verwendung als ortsveränderliches Gerät,
• zum Nahlen von haushaltsüblichen Textilien und ...
• nur zu Verwendung im privaten Hausgebrauch.

Die Nähmaschine ist nicht vorgesehen

• zur ortefsfosten Aufstellung,
• zur Verarbeitung von anderen Materialien (z.B. Leder, Zelt-, Segel- und ähnliche schwere Stoffe)...
• für eine Verwendung in gewerblichen oder industriellen Bereichen.

Nahmaschinenkomponenten

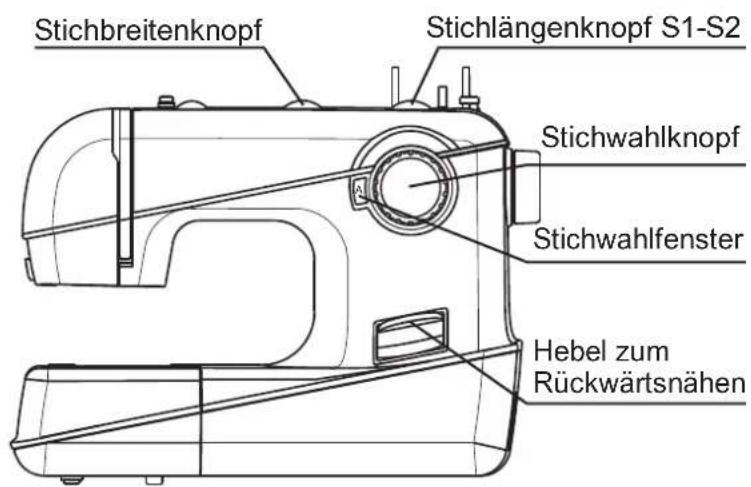

1 Fadenhebel
3 Fadenspannung
5 Stichtlangenknoopf
7 Stichwahlknopf
9 Anschiebetisch
11 Nähfüsse
13 Begrenzung fur Spuleneinrichtung
15. Garnrollstift
17 Tragegriff
19. Netzanschluss
21Handrad

2 Fadenführung zum Spulen
4 Stichbreitenknopf
6 Stichwahlfenster
8 Hebel zum Rückwärtsnahlen
10 Stichplatte
12 Fadenabschneider
14 Spuleinrichtung
16 Oberfadenfuhrung
18 Zweistufen-Nahfusshebel
20 Hauptschalter

Zubehör

aAllzweck-NahfuB
c Knopfannahfu
eBlindsaumfuB
gSpulen (3x)
i Ollfasche
k L-Schraubendreher
m Garnrolle (1x blau, 1x pink, 1x gelb)
Stick-und Stopplatte

ReiBverschlussfuB
Knopflochfu
Fadeneinfadler
h Filzkissen (2x)
Nadelbox (3x einzelné Nadel, 1x Zwillingsnadel)
1 Schraubenzieher (gross und Klein) (L&S)
n Nahttrenner/ Pinsel
p Kanten-/ Quiltführung

Technische Daten

Nennspannung		230 Volt/ 50 Hz
Nennleistung	- Nähmaschine	70 Watt
	- Nährlicht	100 mW
	- Total	70 Watt
Abmessungen	- Griff eingeklappt	ca. 397 x 277 x 194.5 mm (B×H×T)
Kabellänge	- Netzkabel	ca. 1.8 m
	- Fußlasserkabel	ca. 1.4 m
Gewicht	- Nähmaschine	ca. 6.0 kg
Material		Aluminium / Kunststoff
Bedienungselemente	- Hauptschalter	vorhanden
	- Fußlasser für Nähgeschwindigkeit	vorhanden
Anzeigeelemente	- Stichanzeigefenster	vorhanden
	- Nährlicht	Vorhanden
Greifersystem		CB-Greifer
Nadelsystem		130/705H
Funkentstört		nach EU-Richtlinie
TÜV geprüft		Ja
Produkte-Garantie		3 Jahre
Schutzklasse		II

Wenn Sie ein elektrisches Gerät benutzen, sollen den Sie immer die grundlegenden Sicherheitshinweise beachten.

Lesen Sie alle Bedienungsanleitungen bevor Sie die Nahmaschine benutzen.

Gefahr - wie das Risiko eines Stromschlages reduziert wird

1. Die Nähmaschine sollenne nie unbeaufsichtigt eingeschaltet sein.
   2.itte ziehen Sie den Netzstecker immer sofort nach der Benutzung aus der Steckdose. Dies gilt auch vor dem Reinigen und anderen Wartungsvorgangen.
2. Die Nähmaschine verfügbar über eine LED-Lampe. Wenn die LED-Lampe beschädigt ist, muss sie vom Hersteller oder einem seiner Kundendiensttechniker ausgetaucht werden, um Gefahren zu vermeiden.

Achtung - wie das Risiko eines Brandes, eines Feuers oder einer Verletzung verringgert wird

1. Gestatten Sie nicht, dass die Nahmaschine als Spielzeug verwendet wird. Eine Überwachung ist notwendig, wenn die Nahmaschine in der Höhe von Kindern verwendet wird.
2. Verwenden Sie die Nahmaschine nur für jene Dinge, die in der Bedienungsanleitung beschrieben sind.
3. Verwenden Sie die Nähmaschine nicht, wenn das Kabel oder der Netzstecker kaputt ist, wenn Wasser in das Innere eingedrungen ist oder wenn die Nähmaschine nicht richtig nacht. Bringen Sie die Nähmaschine in diesen Fälle in eine autorisierte Werkstätte, um sie Dort überprüfen zu halten.
4. Betreiben Sie die Nahmaschine niemals mit blockierten Belüftungsöffnungen. Halten Sie die Belüftungsöffnungen der Nähmaschine sowie des Fußpedals frei von Fusseln, Staub und Stoffabflänen.
5. Wegen der Auf- und Abwartsbewegung der Nadel beim Nahlen besteht eine Verletzungsgefahr! Arbeiten Sie stets mit Vorsicht und behalten Sie das Arbeitsfeld im Auge.
6. Verwenden Sie immer die entsprechende Stichplatte. Eine falsche Stichplatte kann zu Nadelbruchen führen.
7. Verwenden Sie keine verbogenen Nadeln.
8. Ziehen Sie während des Nahens nie am Stoff! Dies kann die Nadel ablenken und zum Nadelbrechen führen.
9. Schalten Sie die Nähmaschine immer aus, wenn Sie Einstellungen in der Nadelgegend machen, wie z.B. Einfädeln, Nadeln wechseln, Wechseln des Fußes etc.
10. Ziehen Sie immer den Netzstecker, bevor Sie den Deckel entfern, die Nahmaschine olen oder andere Wartungsarbeiten, wie in der Bedienungsanleitung beschrieben, durchfuhren.
11. Werfen Sie keine Gegenstände in die Öffnungen der Nahmaschine.
12. Verwenden Sie die Nähmaschine nicht im Freien.
13. Nähmaschine nicht benutzen, wo Treibgasprodukte (Sprays) oder Sauerstoff verwendet werden.
14. Um die Nahmaschine abzuschalten, stellen Sie den Hauptschalter auf "O" undziehen den Netzstecker aus der Steckdose.
15. Ziehen Sie den Netzstecker aus der Steckdose, ziehen Sie nicht am Kabel selbst.
16. Der Schaldruckpegel unter normalen Betriebsbedingungen beträgt 75dB(A).
    17.itte schalten Sie die Nahmaschine aus oderziehen Sie den Netzstecker, wenn die Nahmaschine nicht ordnungsgemäß Funktioniert.
17. Platzieren Sie keine Gegenstände auf dem Fußpedal.
18. Wenn das am Fußpedal befestigte Kabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder anderen qualifizierten Personal ausgetauscht werden, um Gefahren zu vermeiden.
19. Dieses Gerät ist nicht davon bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
20. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speien.
21. Bewahren Sie die Bedienungsanleitung an einem geeigneten Ort in der Nane des Gerätes auf.
    Händigen Sie die Bedienungsanleitung bei der Weitergabe des Gerätes an Dritte ebenfalls mit aus.

Verwahren Sie diese Bedienungsanleitung

These Nahmaschine ist nur für den Haushalt gedacht.

Anschluss des Geräts an der Stromversorgung

Achtung:

Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht benutzen.

Achtung:

Bitte treten Sie bei irgendwelchen Zweifeln hinsichtlich des Anschlusses der Nahmaschine an der Netzversorgung mit einem qualifizierten Elektrodienst in Verbindung. Wenn Sie die Nahmaschine nicht benutzen, ziehen Sie den Netzstecker aus der Steckdose. Die Nahmaschine muss mit dem passenden ELECTRONIC Fußpedal FC2902B (220-240-V-Netz) des Herstellers FDM (zhejiang founder motor corporation Ltd, China) verwendet werden.

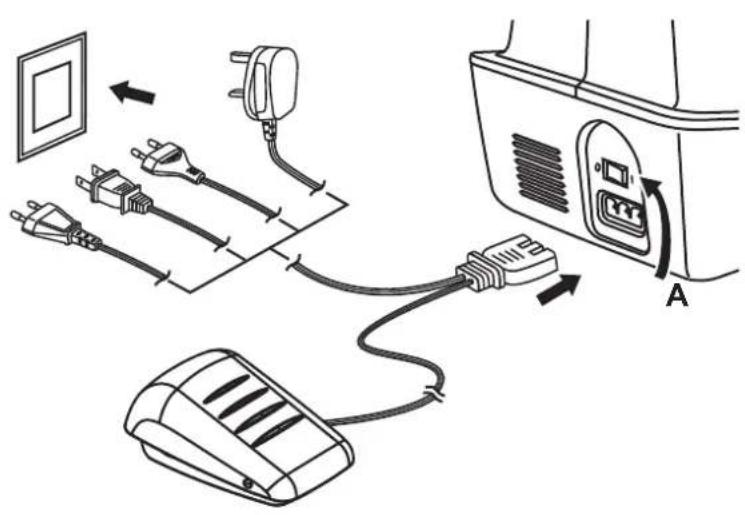

Den Netzanschluss gemäß\ nebenstehender Zeichnung durchfuhren.

Beleuchtung

Durch Drücken des Hauptschalters (A) in Position "I" wird die Nahmaschine in Betrieb genommen und die Beleuchtung eingeschaltet.

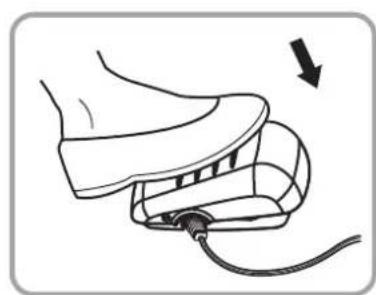

Fußpedal

Mit dem Pedal wird die Betriebsgeschwindigkeit der Nahmaschine geregelt.

Der Anschiebetisch

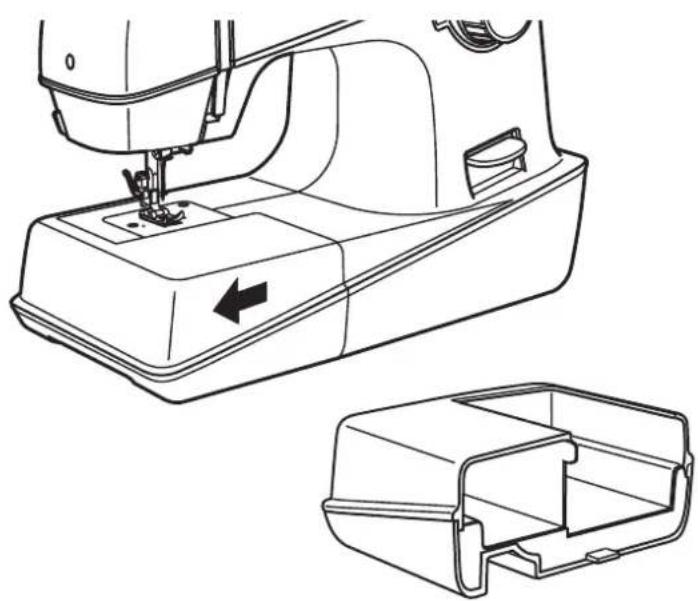

Wenn auf dem Freiarm genaht werden soll, den Anschiebetisch in Pfeilrichtung abziehen.

Das Innere des Anschiebetisches Zubehor vorgesehen.

Einsetzen der Nadel

Achtung:

Hauptschalter auf "O" stellen!

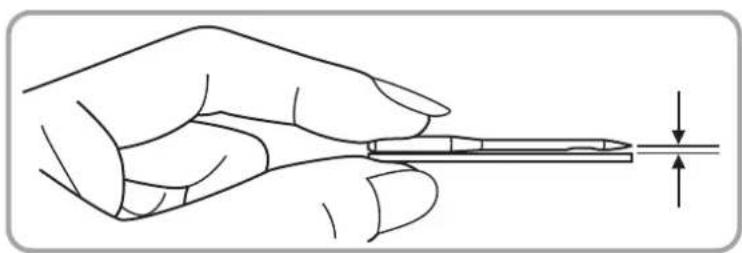

Ersetzen Sie die Nadel regelmäßig allem bei ersten Anzeichen von Nahschwierigkeiten.

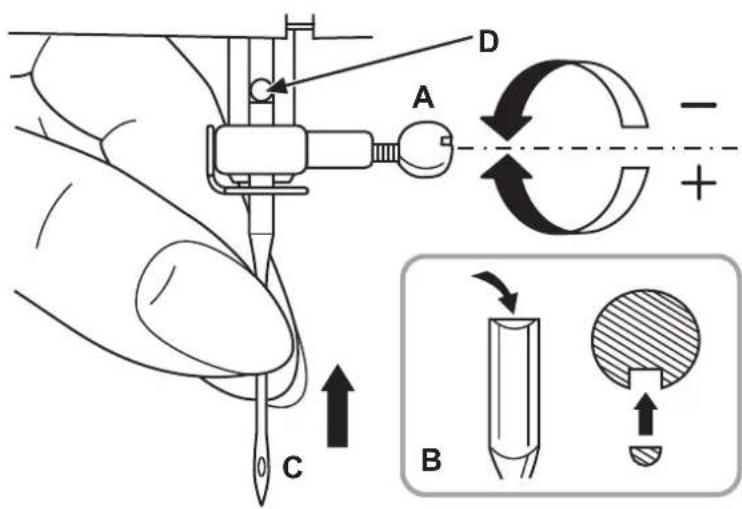

Setzen Sie die Nadel wie abgebildet ein.

A. Nadelbefestigungsschraube loseu und nach dem Einsetzen der Nadel wieder festschrauben.

B. Flache Kolbenseite muss hinten sein. Einsetzen der Nadel bis zum Anschlag am Ende des Schaftes.

C/D. Nadel so tief wie möglich einsetzen.

Nur einwandfrei Nadeln benutzen: Probleme können auftreten bei der Verwendung von:

• Krummen Nadeln

• Stumpfen Nadelin

• Beschädigten Spitzen

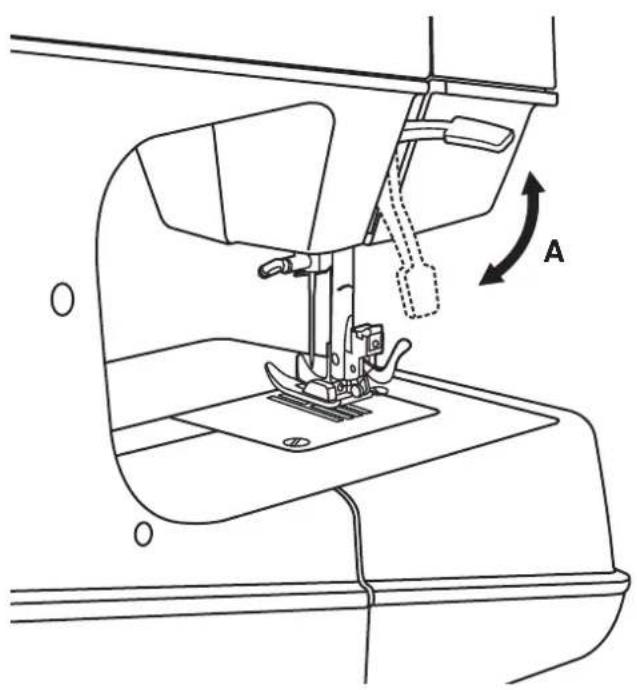

Zweistufen-Nahfußhebel

Beim Nahlen von extrem dicken Stoffen kann der Stoffdurchgang unter dem Nahfuß vergrössert werden, indem man den Nahfußhebel weiter anheit. (A)

Montieren des Nährfußhalters

Achtung:

Bei allen Anwendungen Hauptschalter auf ("O") stellen!

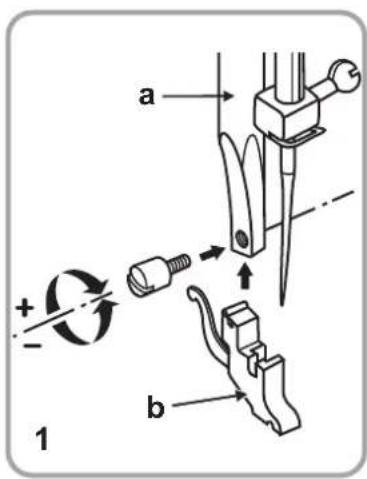

1. Nährfußalter montieren

Nahfuß-Stange (a) hochstellen.
Nahfußhalter (b) wie abgebildet montieren.

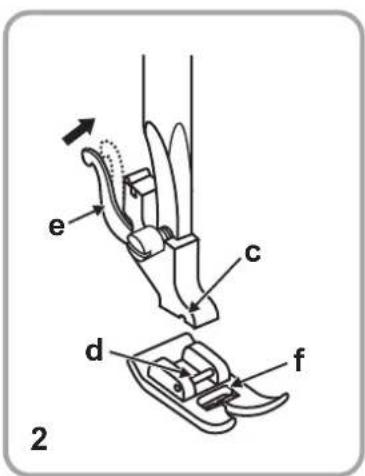

2. Nähfuß einsetzen

Nahfuß-Stange (a) senken bis die Rille (c) direkt oberhalb des Stifts (d) ist.
Hebel (e)leitung nach vorne drucken.
Nahfuß-Stange (a) senken, Nahfuß (f) rastet ein.

3. Nähfuß abnehmen

Nahfuß hochstellen.
Hebel (e) leicht nach vorne drücken und der Fuß ist frei.

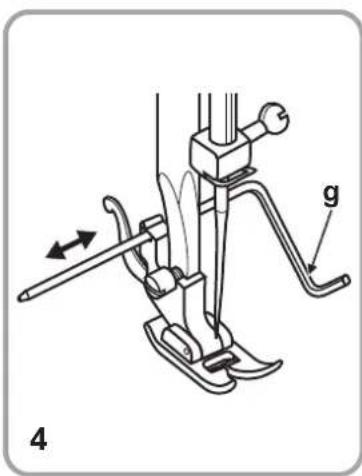

4. Einsetzen der Kanten-/Quiltführung

Wie die Abbildung zeigt, Kanten/Quiltführung (g) sorgfältig einschieben, z.B. für Säume, Falten usw.

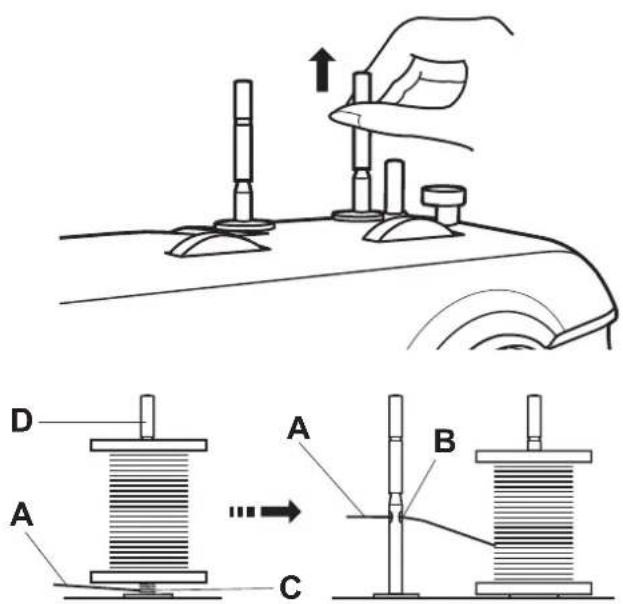

Einrichten der Garnspulenstiffe

Die Garnspulenstiffe dienen zum Festhalten der Garnspulen während der Garnzufuhr zur Nahmaschine.

Zur Verwendung ziehen Sie die Spulenstifte nach oben. Zum Aufbewahren nach unter drücken.

A. Oberfaden
B. Öse
C.Gewirr
D. Garnrollstift

Hinweis:

Wenn Sie Garn verwenden, dass dazu neigt, sich rund um den Spulenstift zu wickeln (D), führen Sie das Garn durch die Ose (B) des Spulenstifts, siehe Abb. Die Ose sollte in Richtung Garnspule zeigen.

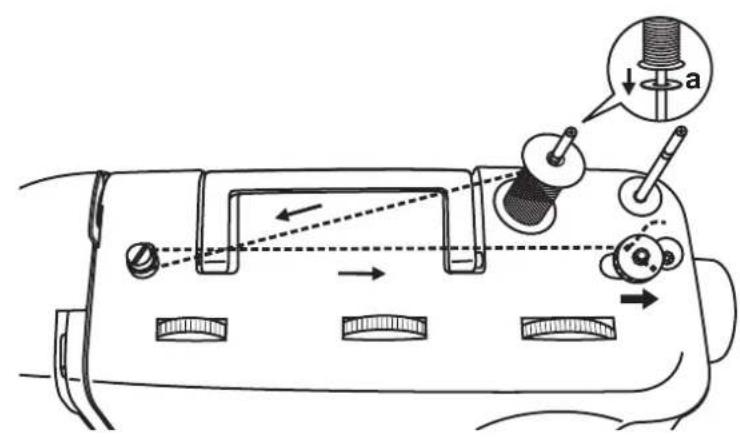

Unterfaden spulen

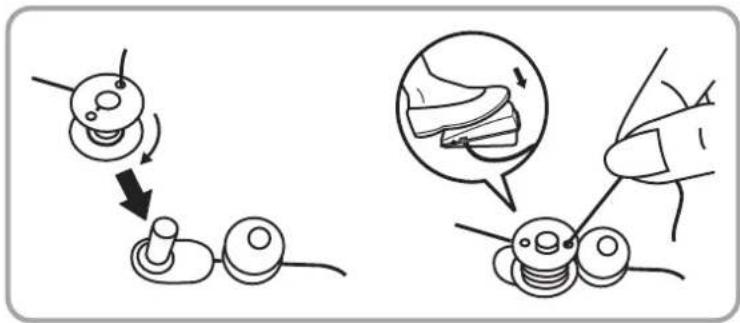

Leere Spule auf Achse stecken.

a. Filzkissen

Garnrolle auf Garnrollenstift setzen. Faden von der Garnrolle durch die Führungziehen.

Faden von Hand einige Male im Uhrzeigersinn um die leere Spule wickeln. Spule nach rechts in die Spulposition drucken.

Fußpedal betätigten. Spulvorgang stellt automatisch ab, sobald die Spule voll ist. Spule zurückdrücken und entfern.

Hinweis:

Wenn sich die Spuleinrichtung in der Spulposition befindet, wird der Nähvorgang automatisch unterbrochen. Zum Nahlen die Spuleinrichtung nach links drucken (Nahposition).

Spule einlagen

Achtung:

Hauptschalter auf "O" stellen!

Beim Einsetzen und Herausnahmen der Spule muss die Nadel immer in Höchststellung sein.

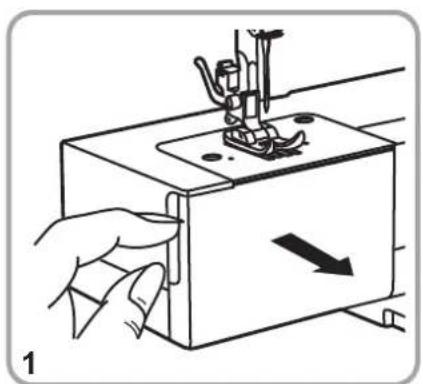

1. Klappdeckel öffnen.
2. Spulenkapsel mit einer Hand halten.
3. Spule so einlagen (2), dass der Faden im Uhrzeigersinn aufgespult ist (Pfeil). (3)
4. Faden in den Schlitz und unter die Federziehen.

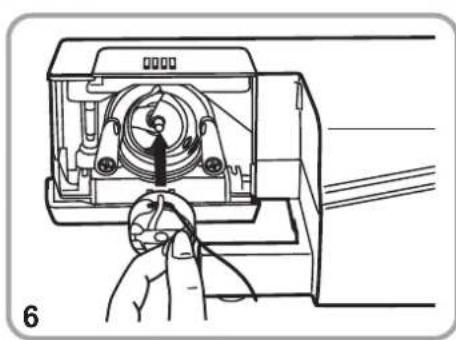

5. Spulenkapsel mit Zeigefinger und Daumen am Klappchen halten.
6. Kapsel in die Greiferbahn einsetzen.

Oberfaden einfädeln

Achtung:

Hauptschalter auf ("O") stellen!
Nahfuß-Stange hochstellen, Fadenhebel in höchste Position bringen.

a. Filzkissen

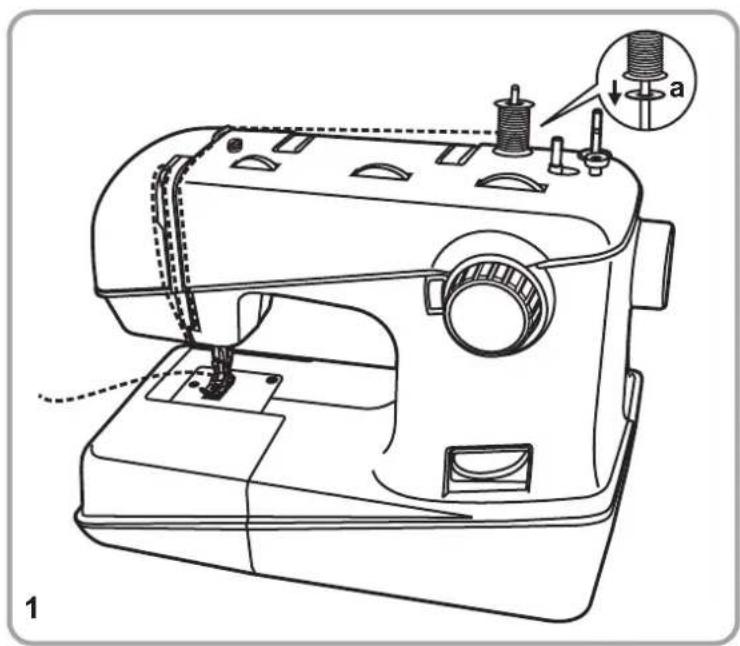

1. Garnrolle auf den Garnrollenstift stecken.

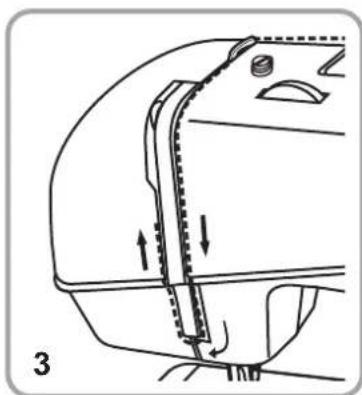

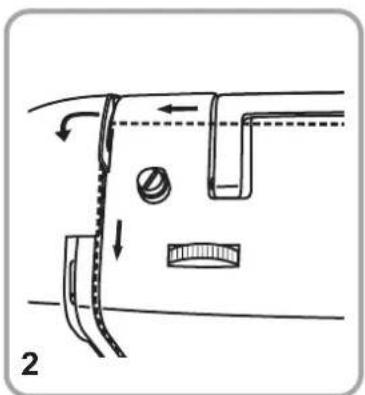

2. Faden durch die Führungssoe von rechts nach links, dann zwischen die Spannungsscheiben.
3. d'ohobien nach unten Fadenanzugsfeder.

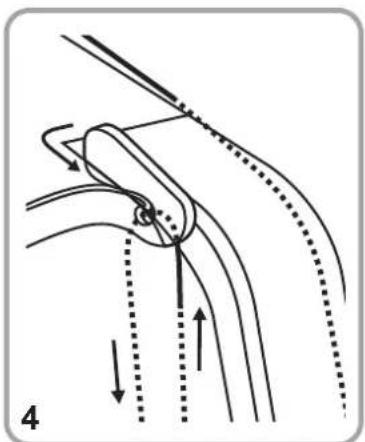

4. Nach oben und von rechts nach links durch den Fadenhebel.

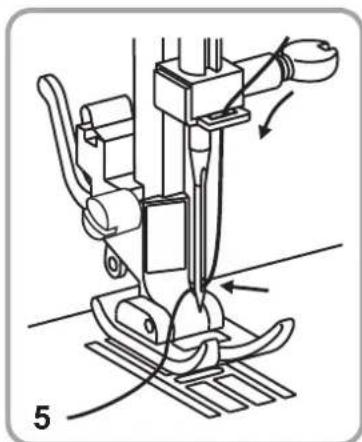

5. Nach unter durch die zwei Ösen führen.
   Nadel stets von vorne einfädeln.

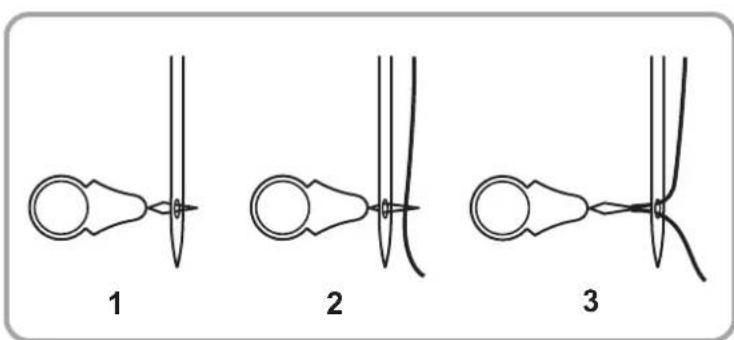

Fadeneinfadler

Als Einfadelhilfe konnen Sie den Fadeneinfadler verwenden.

1. Fadeneinfadler von hinten nach vorne durchs Nadelohr stecken.
2. Den Oberfaden durch die Drahtschlaufe des Fadeneinfändlers führen.
3. Den Fadeneinfadler mit dem Faden durch das Nadelohr zurückziehen.

Fadenspannung

Hinweis:

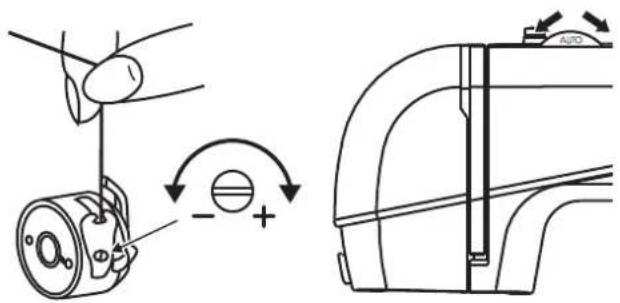

Normalerweise müssen Sie die Fadenspannung des Unterfadens nicht verändern.

Unterfadenspannung

Um die Fadenspannung des Unterfaders zu kontrollieren, wird die volle Spule in die Spulenkapsel gesteckt. Dann lasst man die Spulenkapsel damit Greifer am Fadenende hangen. Die Fadenspannung ist dann richtig, wenn sich die volle Spulenkapsel bei leichtem Schwingen ca. 5 bis 10cm nach unten abrollt, und dann ruhig hagen bleibt. Wenn sich die volle Kapsel zu leicht abrollt, ist die Fadenspannung zu leicht; rollt sie sich nur schwer oder gar nicht ab, ist die Fadenspannung zu stark.

Oberfadenspannung

Grundeinstellung der Fadenspannung: "AUTO".

Für eine stärkere Oberfadspannung Skala auf die nachstgroßere Zahl drehen. Für eine leichtere Fadenspannung muss die nachst Kleinere Zahl eingestellt werden.

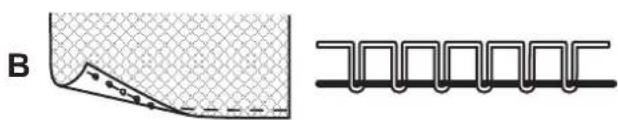

A. Fadenspannung normal
B. Oberfadenspannung zu schwach
C. Oberfadenspannung zu stark

Unterfaden heraufholen

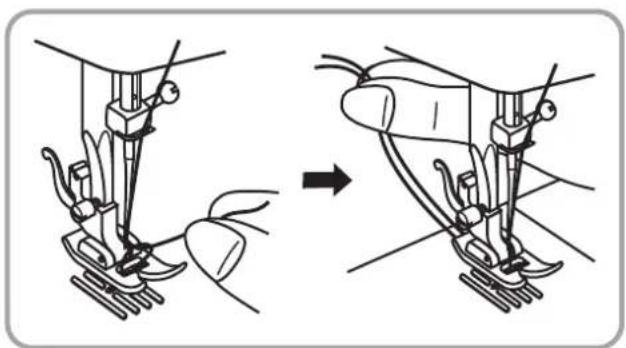

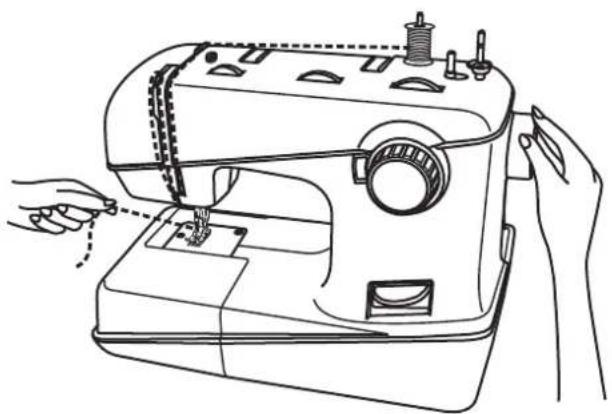

Ende des Oberfadens mit der Hand halten. Das Handrad gegen den Uhrzeigersinn drehen, bis die Nadel wieder oben steht. (Eine volle Umdrehung).

Am Oberfadenziehen,damit der Unterfaden aus dem Stichloch gezogen wird. Beide Faden unter dem Nahfuß nach hinten legen.

Nahen / Nützliche Anwendungen

Vernahen

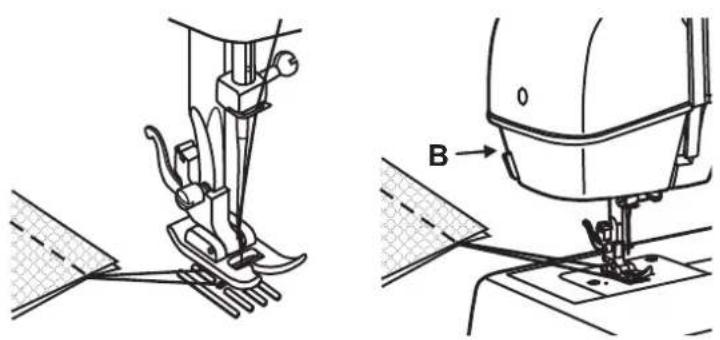

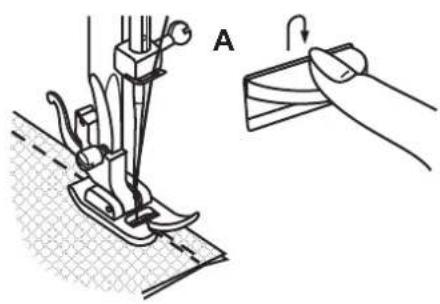

Am Ende der Naht angelangt auf den Rückwartslauf-Hebel drucken. Einige Stiche ruckwarts nahren. Den Hebel loslassen, worauf die Nahmaschine wieder nach vorn zu nahren beginnnt. (A)

Freisetzen des Nähguts

Das Handrad nach vorn drehen, um den Fadenspanner möglichstweit anzuheiten. Den Nahfuß hochfahren und das Nahgut nach hintenziehen,um es freizusetzen.

Durchtrennen des Fadens

Die Faden mit beiden Händen hinter dem Nähfuß ergreifen, in die Kerbe (B) einführen und die Hände nach unten bewegen.

Gegenseitige Abstimmung von Nadel, Stoff und Faden

LABELLE ZUR WAHL VON NADEL, STOFF und FADEN

NADELGRÖße	STOFF FADEN
9-11(65-75)	Leichte Stoffe: dünne Baumwolle, Schleier, Serge, Seide, Musselin, Qiana, Interlockware, Baumwolltribot Jersey, Krepp, Polyestergewebe, Hemdstoffe.	Leichte Baumwoll-, Nylon- oder Polyesterfaden.
12(80)	Mittlere Stoffe: Baumwolle, Satin, grobes Musselin, Segeltuch, Doppelmaschentrikot, leichte Kammgarne.	Die meisten handelsüblichen Fäden sind von mittlerer Dicke und sind für diese Stoffe und Nadelgroßen geeignet. Um optimale Ergebnisse zu erhalten sind Polyesterfaden für Kunstfaserstoffe und Baumwollfaden für natürliche Gewebe zu verwenden. Immer für Ober- und Unterfaden die gleiche Fadensorte verwenden.
14(90)	Mittlere Stoffe: schweres Tuch, Kammgarne, schweres Trikit, Frotteestoff, Denim.
16(100)	Schwere Stoffe: Drillich, Kammgarne, Zeltstoffe und wattierte Stoffe, Denim, leichte und mittlere Polsterstoffe.
18(110)	Schweres Kammgarn, Mantelstoffe, Polsterstoffe, gewisse Leder oder Vinyl.	Sehr frei feste Fäden, Teppichfaden (den Fuß auf starken Anpressdruck einstehen - hohe Nummern).

Wichtig: Nadelgroße, Schwere des Stoffs und Dicke des Fadens müssen aufeinander abgestimmt werden.

Achtung:

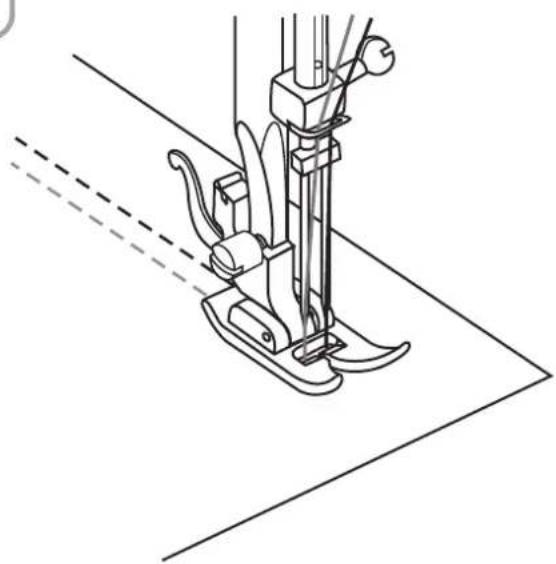

1. Die Zwillingsnadel wird für Ziernähte verwendet.
2. Beim Einsatz der Zwillingsnadel soll der Stichbreitenknopf unter "3" gestellt werden.
3. Die europäische Nadelstärke ist 65, 70, 80 usw. und die amerikanische und japanische Nadelstärke ist 9, 11, 12 usw.
4. Ersetzen Sie die Nadel regelmäßig, spätestens beim ersten Fadenriss oder bei ersten Fehlstichen.

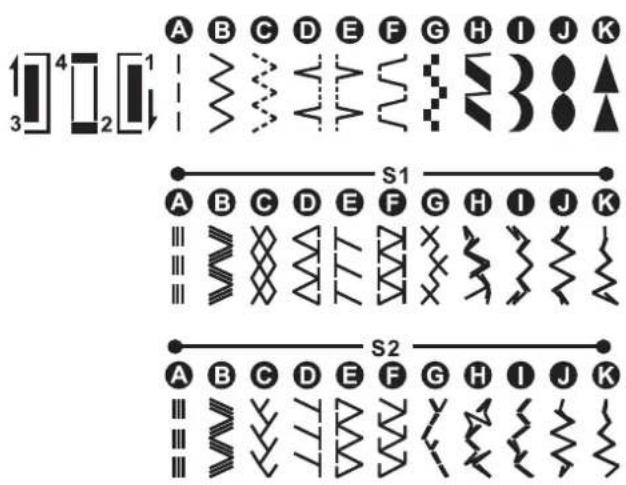

Stichwahl

Für den Gerardisthohlknopf
drehen bis der gewünschte Buchstabe "A" im Sichtfenster erscheint. Nadelposition von Links bis Mitte wahlbar indem Sie den Stichbrittenknopf drehen. Die Stichlänge mit dem Stichlängenknopf einstellen.

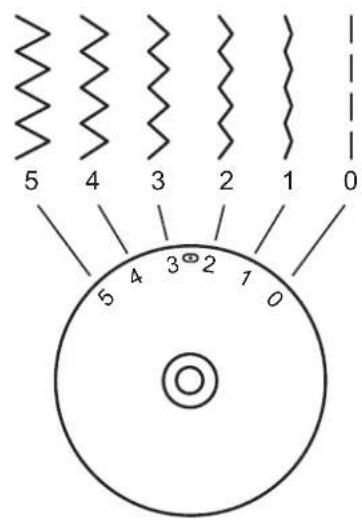

Für den Zieckzack-Stich
Stichwahlknopf drehen bis der gewünschte Buchstabe "B" im Sichtfenster erscheint. Die Stichlänge und die Stichbreite je nach dem verwendeten Stoff einstellen.

Für die anderen Stiche in der ersten Reihe den Stichwahlknopf drehen bis der gewünschte Buchstabe im Sichtfenster erscheint. Die Stichlänge und Stichbreite je nach Bedarf einstellen.

Für die anderen Stiche in der zweiten Reihe den Stichlängenknopf auf "S1" drehen, für die anderen Stiche in der dritten Reihe den Stichlängenknopf auf "S2" drehen und den Stichwahlknopf drehen bis der gewünschte Buchstabe im Sichtfenster erscheidt. Die Stichbreite je nach Bedarf einstellen.

Geradstich und Nadelposition

Stichbrittenknopf Stichtlangenknopf

Drehen Sie den Stichwahlknopf bis im Sichtfenster "A" (Geradstich) erscheint.

Generell sagt man, je dicker der Stoff, der Faden und die Nadel,esto longer sollte der Stich sein.

Wahlen Sie die Nadelposition von links nach rechts beim Verstellen des Stichbrittenknopfs von "0" bis "5".

Zick-Zack-Stich

Stichbreitenknopf

Stichlängenknoopf

Drehen Sie den Stichwahlknopf auf "B".

Funktion des Stichbreitenknopfs

Die maximale Stichbreite beim Zick-Zack-Stich ist "5". Die Stichbreite kann bei jeder Stichart reduziert werden. Die Stichbreite nimmt zu wenn Sie den Stichbrittenknopf von "0" bis "5" drehen.

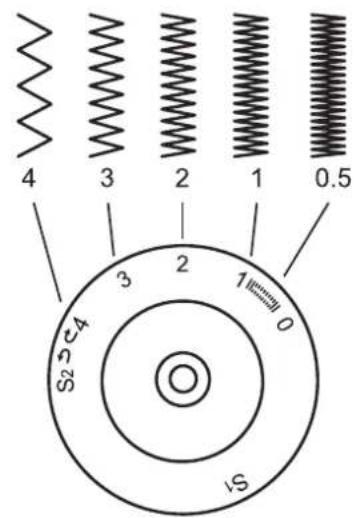

Funktion des Stichlängenknopfs beim Zick-Zack-Stich

Die Dichte des Zick-Zack-Stichs steigt an je mehr man sich "0" nahert. Für einen ordentlichen Zick-Zack-Stich verwendet man normalerweise die Stichbreite "2.5" oder kleiner.

Raufennahtstich

Wenn die Stichlänge zwischen "0" und "1" eingestellt ist, sind die Stiche sehr nahe bei einander und es entsteht der Raupennahtstich. Diese Stich verwendet man für Knopflcher und als dekorative Stiche.

Feingewebe

Wenn Sie auf sehr feinem Gewebe nahlen, konnen Sie ein dūnnes Papier unter den Stoff legen. Nach dem Nahlen konnen Sie das Papier ganz einfach wegziehen um es zu entfernen.

Rei verschlussfuß

B

1

Stich Stich	breite Stichlänge
A	2	.

Der ReiBverschlussfuB kann rechts oder links eingesetzt werden, je nachdem auf welcher Seite des NahfuBes genaht wird. (1)

Um dem ReiBverschluss-Schieber auszuweichen, Nadel im Stoff stecken lessen, NahfuAnheben und Schieber hinter den FuR rucken.

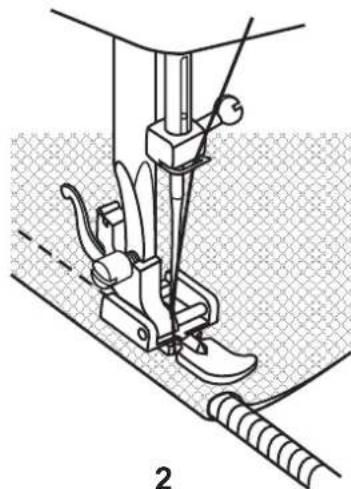

Es ist auch möglich, eine Kordel einzunahen. (2)

Den Stichtlangenknopf je nach Stoffdicke zwischen "1" und "4" einstehen.

Stich	Stichbreite	Stichlänge
D	1~2	3~5

Für Säume, Vorhange, Hosen, Rock usw.

Blindsbaumstich fur elastisches Gewebe.

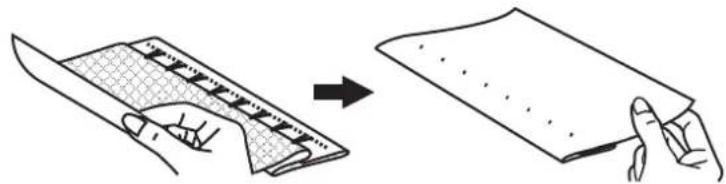

Den Stoff wie abgebildet umlegen, mit der linken Seite nach oben. (1)

Den umgelegten Stoff unter den Fuß legen. Das Handrad von Hand nach vorne drehen bis sich die Nadel ganz links befindet. Sie sollen die Stoffalte nur weniger anstehen. Ansonsten muss die Stichbreite korrigiert werden. (2)

Das Führungslineal (3) an die Stoffalte bringen, indemn Sie den Knopf (4) drehen.

Langsam nahlen und den Stoff sorgfaltig führen, damit sich seine Lage am Führungslineal nicht verändert.

Knopfannahfuß

Stich Stich	breite Stichlänge
B	0	~

Stopplatte einsetzen.

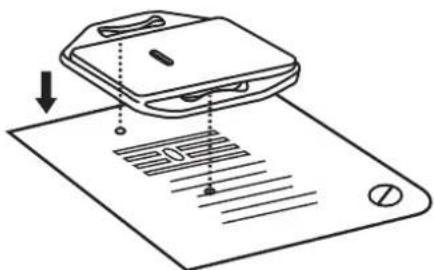

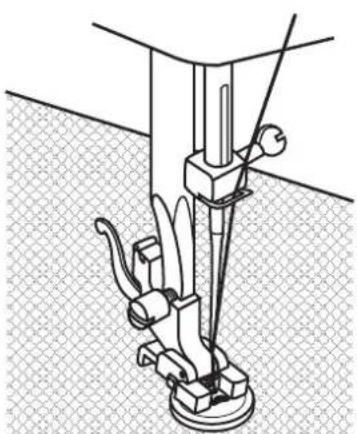

Arbeitsstück unter den Fuß schieben. Knopf auf die bezeichnete Stelle legen, Fuß senken, Stichbreite auf "0" setzen und erst ein paar Vernahstiche im linken Loch nahlen, Stichbreite einstellen (meistens zwischen 3-4). Mit dem Handrad Kontrollstich machen bis die Nadel genau in das rechte Loch des Knopfes einsticht (Je nach Knopf Stichbreite variieren). Knopf annahen. Stichbreite auf "0" stellen und einige Vernahstiche nahlen.

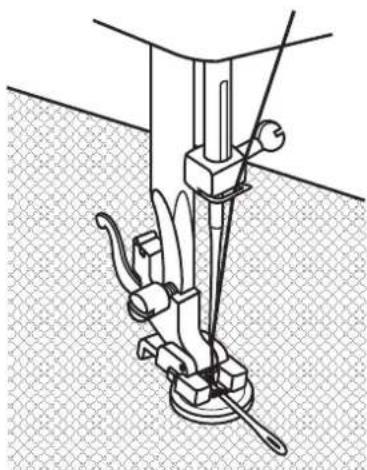

Ist ein Hals erwünscht, wird eine Stopfnadel auf den Knopf gelegt und übernährt. Bei den Knöpfen mit 4 Lochern mit den beiden vorderen beginnen, dann Nähgut nach vorne schieren und gleich vorgehen wie beschrieben.

Knopflochfuß

Stich Stichbrite	Stichlänge
00.00	5	0

Vorbereitungen:

Den Nähfuß entfern und den Knopflochfuß montieren. Die Stichlängen-Einstellung zwischen "0,5" und "1" einstellen. Die Stichdichte hangt von der Stoffdicke ab.

Hinweis: Immer ein Test-Knopfloch anfertigen.

Vorbereitung des Stoffs:

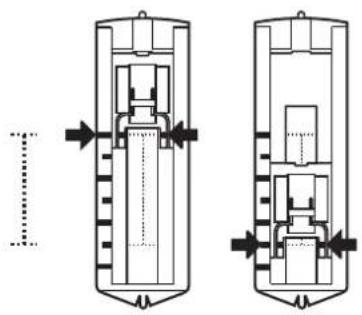

Den Knopfdurchmesser messen und dem festgestelltten Maß 0,3 cm für die Versteifungen zufugen. Bei sehr dichen Knöpfen zum gesessenen Knopfdurchmesser mehr hinzuaddieren. Position und Länge des Knopflochs auf dem Stoff markieren.

Den Stoff so positioren, dass die Nadel auf die entferntere Markierung zeigt. Den Knopflochfuß so welt wie möglich nach vorn schieren. Den Fuß senken.

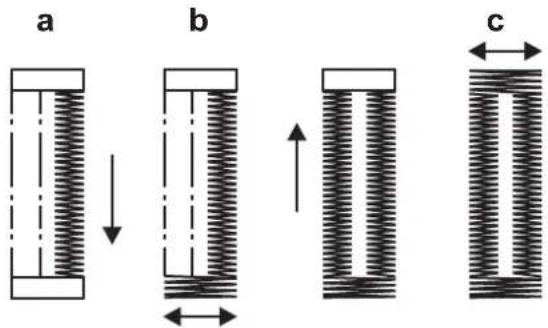

a. Die Stich-Wahlscheibe auf "L" drehen. Mit mäßiger Geschwindigkeit bis zur Endmarkierung nahlen.
b. Die Stich-Wahlscheibe auf 2^A stellen und 5 bis 6 Verstärkungsstiche nahlen.
c. Die Stich-Wahlscheibe auf "3" drehen und den linken Teil des Knopflochs bis zum entfernten Ende nahlen.

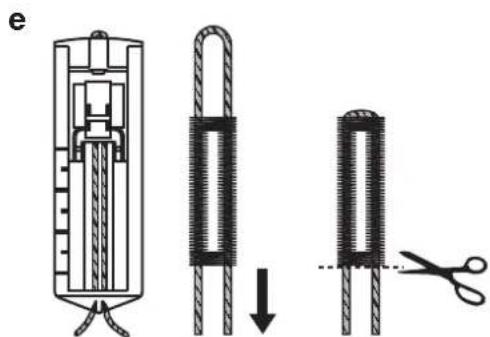

Ende nahlen. d.Die Stich-Wahlscheibe auf 2^4 drehen und eine Verstarkungsstiche nahen. Den Stoff unter dem Fuf vorziehen. Den Oberfaden von der Rückseite durch den Stoffziehen und Oberfaden und Unterfaden verknoten. Die Knopflochffnung mit dem Nahttrenner aufschneiden. Dabei darauf auf achten, nicht auf einer Seite in die Stiche zu schneiden.

Ratschlage:

• Durch leichte Reduzierung der Oberfadsspannung konnen bessere Ergebnisse erhalten werden.
• Für feine und dehnbare Stoffe Verstärkungsmaterial verwenden.
• Für dehnbare und Trikotstoffe wird die Verwendung eines Einsatzes empfohlen. Der Zickzackstich muss über den Einsatz laufen (e).

Stich Stichbreite Stichlänge
E, F S1, S2 3~5

Hinweis:

Neue Nadel oder Kugelspitznadel verwenden!

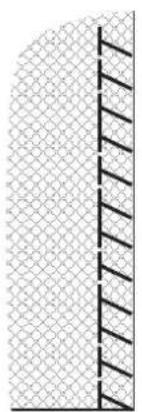

A

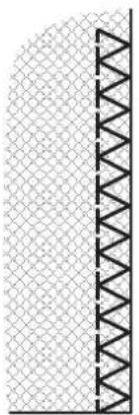

B

C

Nähte, Nahlen und Versaubern von Kanten, Sichtsbaum.

Overlockstich:

Für feinere Maschenware, Tricot, Halsausschnitte, Kanten

Standard-Overlockstich:

Für feinere Maschenware, Tricotgewebe, Halsausschnitte, Banten

Doppel-Overlockstich:

Für feinere Strickstoffe, handgestrickte Teile, Nähte (C).

Alle Overlockstiche eignen sich zum Nahlen und Versaubern von Kanten und Sichtsäumen in einem Arbeitsgang. Beim Versaubern sollte die Stoffkante von der Nadel knapp übernacht werden.

Genähter Zickzack

Stich Stich	breite Stichlänge
C	3	~

Elastisches Nahlen und Spitzen aufsetzen, Ausbessern, Risse flicken, Kanten verständen.

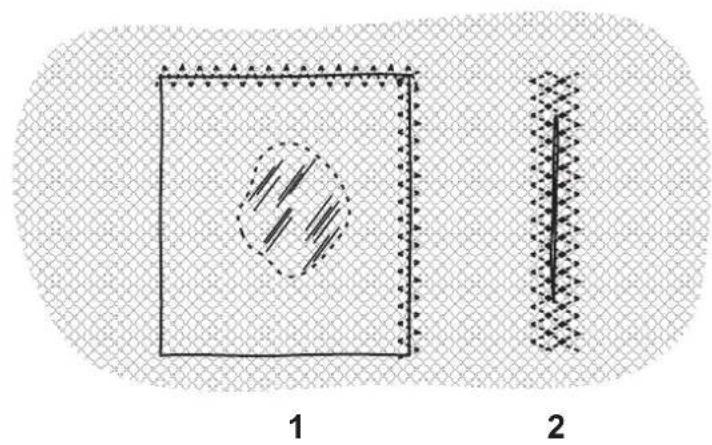

Flicken aufsetzen. (1)

Beim Flicken von Rissen ist es ratsam, ein Stückchen Stoff zu unterlegen (Verständlung). Erst über die Mitte nahlen, dann beidseitig knapp überdecken, je nach Art des Gewebes und der Beschäftigung 3-5 Reihen nahlen. (2)

Stich Stich	breite Stichlänge
A	2	.

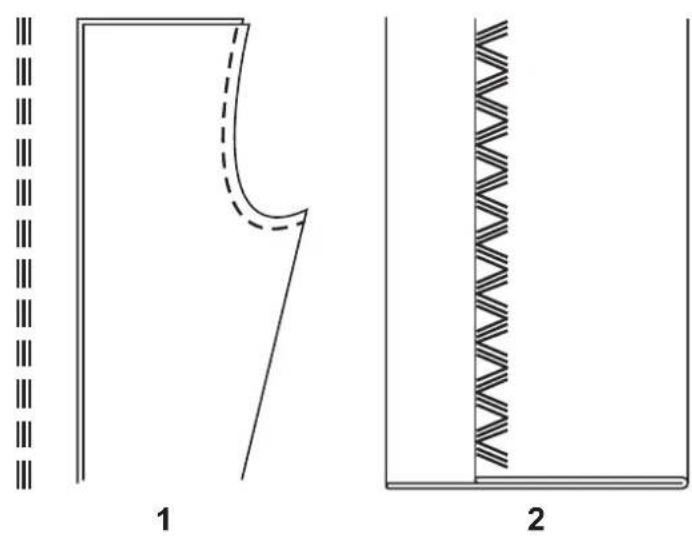

Dreifach Geradstich (1)

Für Strapaziernähte.

Die Nahmaschine nacht zwei Stiche vorwarts und einen Stick zurück. Dies ergibt eine 3fache Verständung.

Stich Stich	breite Stichlänge
B 3~5	S1, S2

Dreifach-Zickzack (2)

Für Strapaziernähte, Säume und Ziernähte Der 3fach Zickzackstich eignet sich für feste Stoffe wie Jeans, Cord usw.

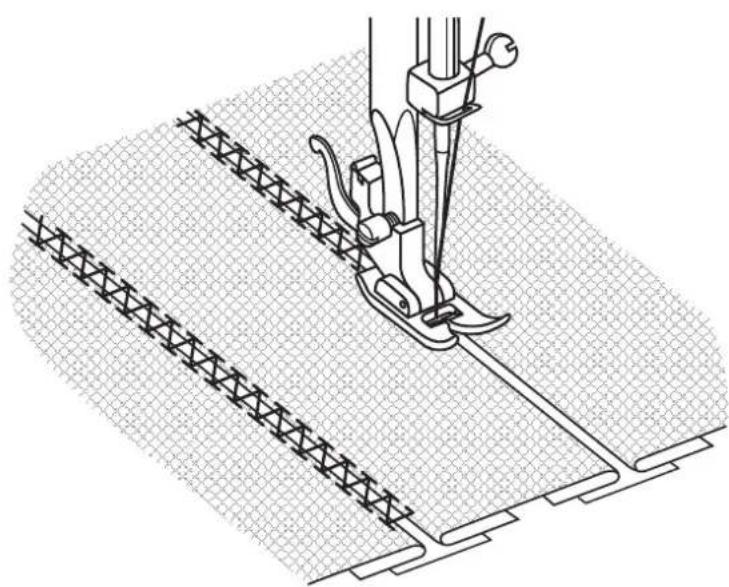

Patchwork

Stich Stich	breite Stichlänge
F 3~5 S1

These Stiche werden verwendet, um zwei Stoffstücke zu verbinden und damit einen leichten Zwischenraum zwischen ihren zu halten.

Die Ränder der beiden Stoffstücke für den Saum zurückschlagen und auf einem dünnen Papierstück festheften, wobei zwischen ihren ein kleiner Abstand zu halten ist.
Längs des Rands einstehen und beim Beginn des Nähens leicht an den beiden Fadenziehen.
Zum Nahlen einen etwas dickeren Faden als für normale Arbeiten wahren.
- Nach Beenden des Nahens die Heftung und das Papier entfernen. Zum Abschluss am Anfang und am Ende der Verbindung auf der Rückseite Knoten anbringen.

Grundlagen des Nahens

Stickereien mit Stickrahmen*

• Der Stickrahmen wird nicht mit der Nähmaschine geliefert.

Stich Stich	breite Stichlänge
B	1

5

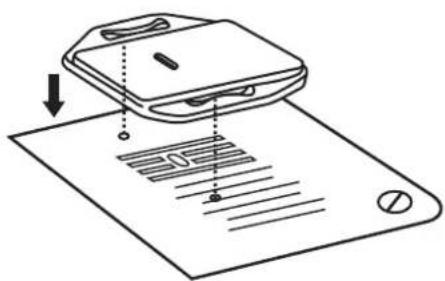

Einsetzen der Stopplatte

• Den Nähfuß und seine Halterung abbauen.
• Stopplatte einsetzen.
  Vor Beginn des Nahens den Zweistufen-Nahfußhebel senken.
• Die Stichbreite der Breite von Buchstaben oder Muster entsprechend einstellen.

Vorbereitungen zur Erstellung eines Zeichens oder einer Stickerei

Die gewünschten Buchstaben oder Muster auf der Rückseite des Stoffs aufzeichen.
- Den Stoff auf dem Stickrahmen möglichst stark spannen.
- Den Stoff unter die Nadel platzieren.
Zweistufen-Nahfußhebel senken.
- Daa Bendtzer hinfrehen, sodass der Unterfaden angehoben wird. Am Anfang der Stickerei eine Sicherheitsstiche nahen.
- Halten Sie den Stickrahmen mit Daumen und Zeigefinger von beiden Händen fest.
- Koordinieren Sie Nähgeschwindigkeit und Bewegung des Stickrahmens.

Aufnahen

Stich Stich	breite Stichlänge
B 3~50	5~1

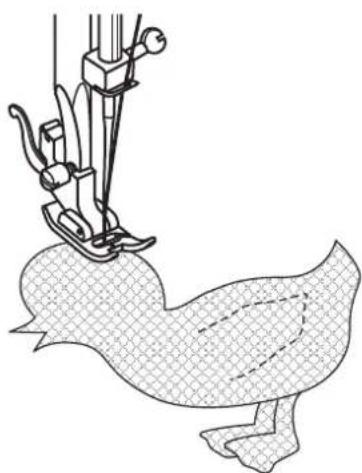

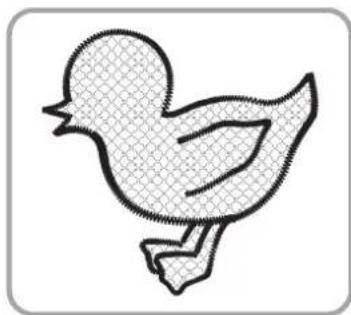

• Das aufzunahende Muster ausschneiden und auf dem Stoff auflegen und festheften.
• Langsam um das Muster{nagen.
  Das außerhalb der Stiche gelegene überschüssige Material abschneiden. Darauf achten, nicht in die Stiche zu schneiden.
• Den Heftfaden entfernen.
• Ober und Unterfaden unter dem Aufnahstück verkoten, um jegliches Austreten zu vermeiden.

Festonabschluss

1

2

Stich Stich	breite Stichlänge
1	3	~

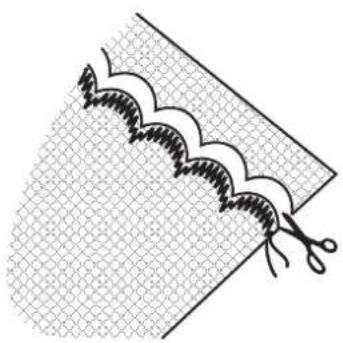

Einen dekorativen Rand erzielen Sie mit dem Festonabschluss.

1. Auf der Saumlinie nahlen.
2. Stoff dicht der Nählinie entlang abschneiden. Darauf achten, dass der Nähfaden nicht mitgefasst wird.

Zwillingsnadel

Stich Stich	breite Stichlänge
A	2	.

Hinweise:

Vor Nähbeginn Stichbreite einstellen.
Handrad von Hand vorsichtig drehen zur Überprüfung, ob die Nadel ins Stichloch geht, ohne an der Stichplatte oder dem Nähfuß zu streifen oder gar aufzuschlagen.
Beim Nahlen mit einer Zwillingsnadel immer langsam vorgehen und langsam nahlen, um bereits Nähergebnisse zu erzielen.

• Beim Nahlen mit einer Zwillingsnadel müssen beide Faden dieselbe Stärke aufweisen. Es konnen eine oder zwei Farben verwendet werden.
  -Zwillingsnadelinsetzen.
• Oberfaden und zweiter Faden wie gewohnt einfädeln.
• Am Schluss den einen Faden in die linke Nadel einfädeln und den anderen Faden in die rechte Nadel einfädeln.

2

Achtung:

Trennen Sie die Nähmaschine von der Stromversorgung, zozu Sie den Netzstecker aus der Steckdoseziehen müssen.

Bei allen Reinigungsrarbeiten muss die Nähmaschine von der Stromversorgung getrennt sein.

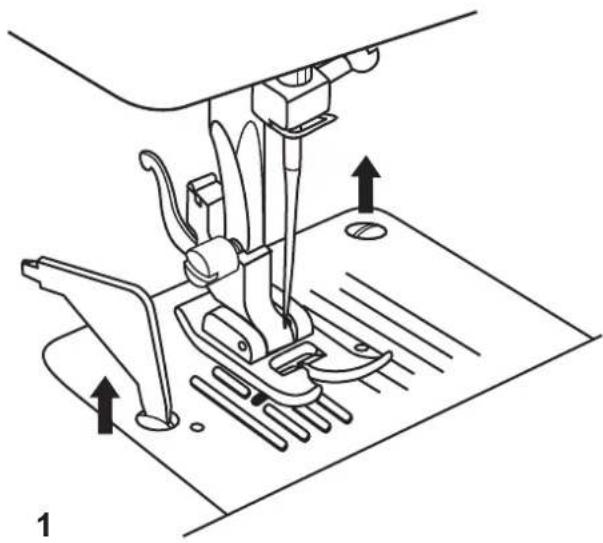

Ausbau der Stichplatte (1):

Durch Drehen des Handrads die Nadel vollständig anheiten. Die Frontklappe öffnen und die Schrauben der Stichplatte mit dem L-Schraubendreher entfern.

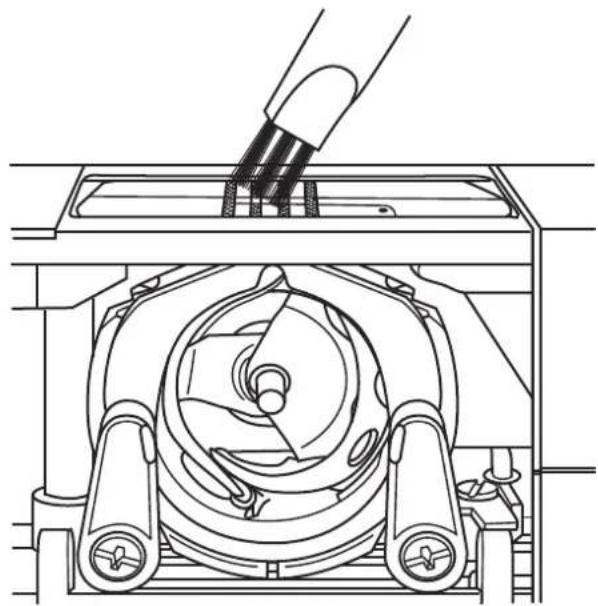

Reinigung der Greifer (2) :

Die Spulenkapsel Herausnehmen und den gesamten Bereich mit der gelieferten Bürste reinigen.

Reinigung und Schmierung des Hakens (3-7) :

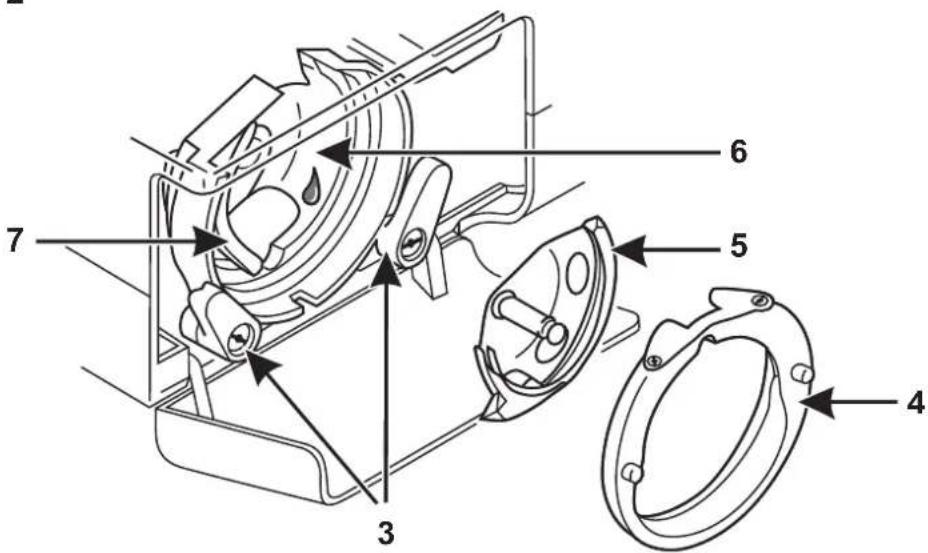

Die Spulenkapsel Herausnahmen. Die beiden Hakenhalter (3) nach außen drehen. Den Bügel der Schiffchenbahn (4) und den Haken (5) entfern und mit einem weichen Lappen reinigen. Zum Schmieren ein oder zwei Tropfen Nahmaschinenöl an der gezeugten Stelle (6) auftragen. Das Handrad soweit drehen bis sich die Schiffchenbahn (7) links befindet. Den Haken (5) wieder einsetzen und die beiden Halter wieder nach innen drehen. Die Spulenkapsel und die Unterfadenspule montieren und die Stichplatte wieder einsetzen.

Wichtig:

Entfernen Sie Flusen und Fadenrechte regelmässig!

Beheben von Störungen

Störung Ursache Fehlerbehebung

Oberfaden reißt	1. Die Nährmaschine ist falsch eingefädelt	1. Nährmaschine und Nadel neu eingefadin
	2. Die Fadenspannung ist zu stark	2. Die obere Fadenspannung reduzieren (kleinere Zahl)
	3. Der Faden ist zu dick für die Nadel
	4. Die Nadel ist nicht richtig montiert	3. Eine größere Nadel verwenden
	5. Der Faden hat sich um die Spuleinrichtung gewickelt	4. Nadel neu montieren (flache Seite nach hinten)
	6. Die Nadel ist beschädigt	5. Spule abnehmer und Faden abwickeln
		6. Nadel ersetzen
Unterfaden reißt	1. Die Spulenkapsel ist nicht richtig eingesetzt	1. Spulenkapsel neu einsetzen und am Faden ziehen. Wenn erlicht abrollt, ist es richtig
	2. Die Spulenkapsel ist falsch eingefädelt	2. Spule und Kapsel überprüfen
		3. Fadenspannung des Unterfaders laut Anweisung körrigieren
	3. Die Spannung des Unterfaders ist zu stark
Fehlstiche	1. Die Nadel ist falsch montiert	1. Nadel neu montieren (flache Seite nach hinten)
	2. Die Nadel ist beschädigt	2. Nadel ersetzen
	3. Die falsche Nadel ist montiert	3. Nadelgroße dem Stoff und Faden anpassen
	4. Der falsche Fuß ist montiert	4. Kontrollieren, ob der richtige Fuß montiert ist
Nadelbruch	1. Die Nadel ist beschädigt	1. Nadel ersetzen
	2. Die Nadel ist nicht richtig montiert	2. Nadel richtig montieren (flache Seite nach hinten)
	3. Stoff zu dick/falsche Nadelgroße	3. Nadelgroße dem Stoff und Faden anpassen
	4. Der falsche Fuß ist montiert	4. Richtigen Fuß benutzen
Beim Nähen entstehen	1. Die Nährmaschine ist nicht richtig eingefädelt	1. Nährmaschine korrekt einfädeln
Schlingen	2. Die Spulenkapsel ist nicht richtig eingefädelt	2. Kapsel wie aufgezeigt einfädeln
	3. Nadel/Stoff/Faden-Verhältnis stimmt nicht	3. Nadelgroße muss mit Faden und Stoff übereinstimmen
	4. Falsche Fadenspannung	4. Fadenspannung körrigieren
Die Nähteziehen sich zusammen oder kräuseln sich	1. Die Nadel ist zu dick für den Stoff	1. Feinere Nadel verwenden
	2. Die Fadenspannung ist zu stark	2. Fadenspannung überprüfen
Unregelmäßige Stiche unregelmäßiger Transport	1. Der Faden ist zu schwach	1. Bessere Fadenqualität verwenden
	2. Die Spulenkapsel ist falsch eingefädelt	2. Kapsel neu einfädeln und richtig einsetzen
	3. Der Stoff wird beim Nähen gezogen	3. Stoff nicht ziehen. Er muss automatisch transportiert werden
Die Nährmaschine ist laut und ruppig	1. Die Nährmaschine muss geölten werden	1. Nährmaschine nach Anweisung ölen
	2. Fusseln und Ölreste kleben an Greifer oder an der Nadelstange	2. Greifer und Transporteur gemäß Anweisung reinigen
	3. Minderwertiges Öl, das die Nährmaschine verklebt, wurde verwendet	3. Nährmaschine nur mit Nährmaschinenöl ölen
	4. Die Nadel ist beschädigt	4. Nadel ersetzen
Die Nährmaschine ist blockiert	Faden im Greifer eingeklemmt	Oberfaden und Spulenkapsel entfernen, von Hand das Handrad ruckartig vor-und rückwärts drehen, Fadenreste entfernen. Nach Anweisung ölen.

Entsorgung

• Geräte mit gefährlichem Defekt sofort entsorgen und sicherstellen, dass sie nicht mehr verwendet werden können.
• Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.
• Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.
• Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.
• Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.
• Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Bewahren Sie die Transportverpackung der Nähmaschine auf! Zum einen kann sie Ihnen für die Aufbewährung der Nähmaschine nützlich sein - vor allem aber, wenn Sie die Nähmaschine zur Reparatur versenden wollen. Die meisten Schäden entstehen)namlich erst auf dem Transportweg.

Garantie

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig und vor Anlieferung gewissenhaft geprüft.itte behalten Sie den Kassenbon als Nachweis fur den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleibeile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher oder unsachgemäßer Behandlung, Gewalteingriffen und bei Eingriffen, die nicht bei unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht berührt.

Servicenummer

These Bedienungsanleitung kann nicht jeder denkbaren Einsatz berücksichtigten.

Für weitere Informationen oder bei Problemen, die in dieser Bedienungsanleitung nicht oder nicht ausfuhrlich genug behandelt werden, wenden Sie sichitte an die Servicenummer:

00800 555 00 666 (hostenfrei

Bewahren Sie die Bedienungsanleitung sorgfältig auf und geben Sie sie an Nachbenutzer weiter.

Service-Adresse:

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die oben benannte Servicestelle.

Crown Technics GmbH

Lerchenstrasse 2

DE-74226 Nordheim

Introduction

Stand der Informationen-Last Information Update

07/2012 ldent.-No.:072012

021VGJ0301(FR/NL/DE/GB) Jul/12

Silver Crest_SNMD 33 A1(87J0)/A4

www.sewingguide.de
