BEDIENUNGSANLEITUNG EH 3000 EINHELL

D Originalbetriebsanleitung Elektroheizer

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

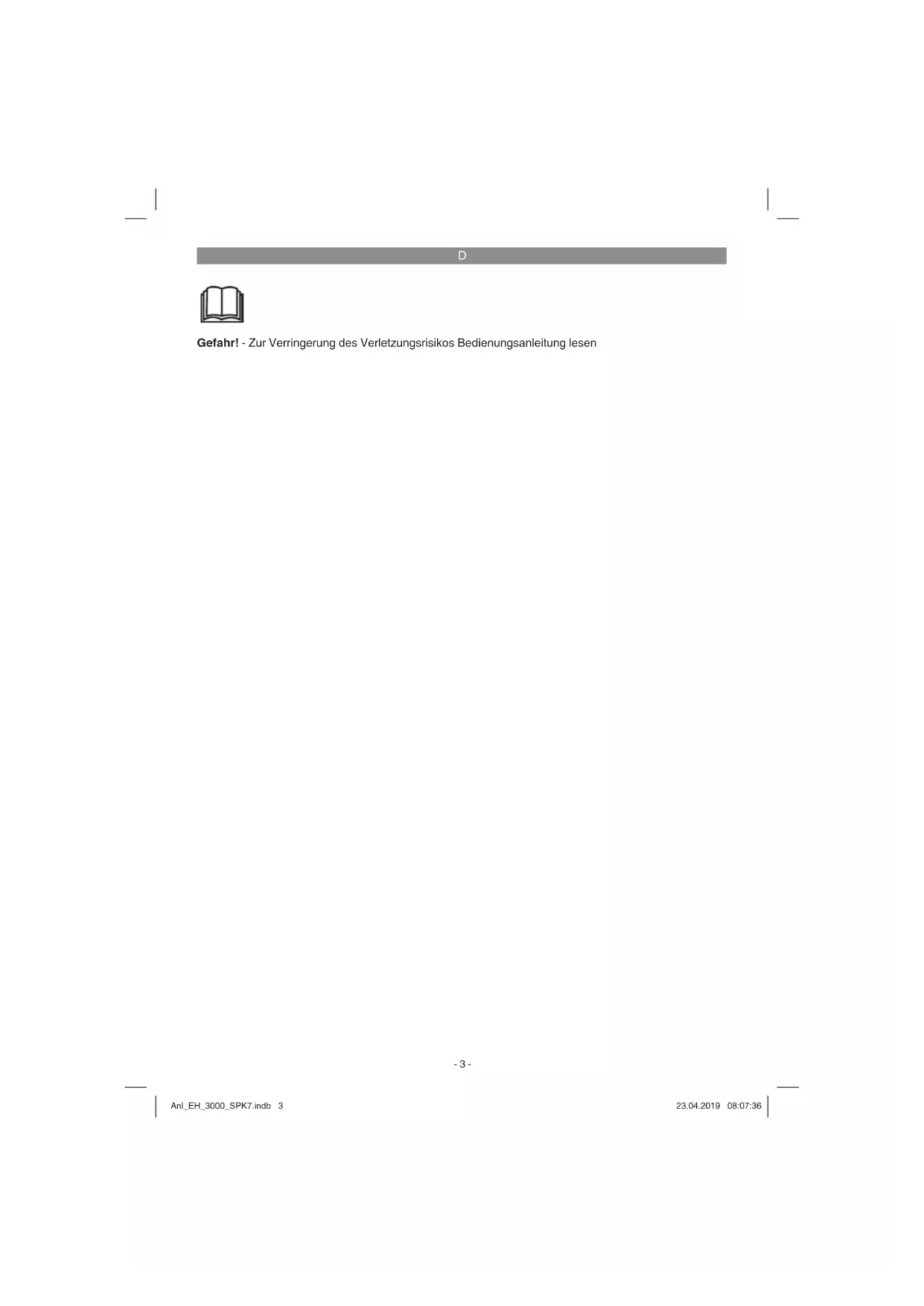

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

-3-

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

• Überprüfen Sie, ob das Gerät in einem einwandfrei Zustand gefelfert wurde. Bei eventuellen Beschädigungen Gerät nicht anschließen.
• Verlegen Sie das Netzkabel so, dass man nicht über das Kabel stolpern kann.
• Netzleitung nicht über bei Betrieb besteht Gerätele führn.
• Netzstecker nie an der Netzleitung aus der Steckdoseziehen! Gerät nie an der Netzleitung tragen oder durch Ziehen am Kabel bewegen.
• Netzleitung nie um das Gerät wickeln.
• Netzleitung nie einklemmen, über scharfe Kanten ziehen, überHEY Herdplatten oder offene Flammen legen.
  Gerat nur in geschlossenen, trockenen Räumen verwenden.
• Dieses Heizgerät nicht in unmittelbarer Höhe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzen.
  Gerat niemals in Wasser tauchen - Lebensgefahr!
• Niemals Gerät mit nassen Händen bedieten.
  Gerat nie offen und Spannung fuhrende Teile berühren - Lebensgefahr!
  Gerat so aufstellen, dass der Netzstecker

jederzeit zuganglich ist.
- Ist das Gerät langere Zeit außer Betrieb, Netzsteckerziehen!
Gerat nicht unmittelbar unter einer Steckdose aufstellen.
Gehäuse kann sich bei längerem Betrieb stark erwärmen. Das Gerät so aufstellen, dass ein zufälliges Berühren ausgeschlossen ist.
Gerät niemals auf langflorigen Teppichen aufstellen.
Gerat darf nicht in Räumen in denen feuergeführliche Stoffe (z.B. Lösungsmittel usw.) oder Gase verwendet oder gelagert werden betrieben werden.
Leicht entflammbare Stoffe oder Gase vom Gerät fernhalten.
- Nicht in feuergefahrendeten Räumen (z.B. Holzschuppen) betreiben.
Heizgerat nur mit vollständig ausgerollter Netzleitung betreiben.
Keine Fremdkörper in Geräteöffnungen einführen - Gefahr von Stromschlag und Geräteschädigung.
- Kinder und Personen unter Medikamenten oder Alkoholeinfluss sind vom Gerät fernzuhalten.
- Warning: Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden - Brandgefahr! Beachten Sie das Symbol auf dem Gerät (Abb. 2).
Wartungsarbeiten und Reparaturen dürfen nur vom autorisierten Fachpersonal ausgeh鳳r werden.
Die Netzleitung muss regelmäß auf Defekte oder Beschädigungen geprüft werden. Eine beschädigte Netzleitung darf nur vom Elektrofachmann oder der ISC GmbH unter Berücksichtigung der einschlagigen Bestimmungen ausgetaucht werden.
Installieren Sie zur elektrischen Sicherheit einen Fehlerstromschutzschalter (RCD).
Das Gerät nur eine geerdete Steckdose anschließen.
- Bei Montage im Bad unbedingt die in Ihrem Land vorgeschriebenen Sicherheitsabstande beachten. Bedienelemente dürfen von einer sich unter der Dusche, mit Flüssigkeit gefüllten Gefäß oder in der Badewanne befindlichen Person nicht berührt werden konnen. Das Gerät dar in Deutschland nach VDE 0100 Teil 701 nicht im Schutzbereich 0, 1 oder 2 montiert werden (Abb. 3). Beachten Sie die Vorschriften in Ihrem Land.
- Sichern Sie das Gerät separat ab (16A) und

D

installieren Sie zur elektrischen Sicherheit einen Fehlerstromschutzschalter (FI - Schutzschalter).
- Kinder jünger als 3 Jahre sind fernzuhalten, es sei dann, sie werden ständig überwacht.
- Kinder ab 3 Jahren und jünger als 8 Jahre)dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführren.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Vorsicht - Einige Teile des Produkttes konnen sehr heißt werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1 Heizleistungsschalter
2 Thermostatregler
3 Heizkörper
4 Luftausblasgitter
5 Ventilator

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlheiten wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle,

bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Er-stickungsgefahr!

Elektroheizer
Originalbetriebsanleitung

3. Bestimmungsgemäß Verwendung

Das Gerät ist nur als Zusammenhang in trockenen, geschlossenen Räumen bestimmt. Es ist ausschließlich für die Aufstellung am Boden vorgesehen.

Das Gerat darf nur nach dessen Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

D

4. Technische Daten

Nennspannung: 230 V ~ 50-60 Hz
Heizleistung max.: 3000 W (1500 W / 3000 W)
Thermostatregler: Stufenlos regelbar
Schutzart: IP24
MaBe: ca. 29,5 x 25 x 43 cm

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Das Gerät kann frei im geschlossenen Raum stehend zur Raumlufterwärung verwendet werden. Ein 1 m Mindestabstand von Wänden, brennbaren Materialien (Möbel, Gardinen usw.) zur Gehäusefront und 30 cm zu allen anderen Gehäusefl achen sind einzuhalten. Das Gerätarf nur in senkrechter Stellung auf einer stabilen Flüche und komplett montiert betrieben werden. Das Betreiben auf einer instabilen Flüche (z. B. Bett) ist nicht zulässig.

• Prüfen Sie den korrekten Luftdurchsatz indem Sie im Umluftbetrieb (ohne Heizleistung) ein Blatt Papier im Abstand von 10 cm vor das Luftausblasgitter halten. Das Papier muss vom Luftausblasgitter wegeblasen werden.
• Bei Erstinbetriebnahme oder nach längerer Betriebspause kann es zu einer kurzzeitigen Geruchsbildung kommt. Dies ist kein Fehler.
  Durch das mit speziell gekapselten Heiz-elementen arbeitende Heizsystem und der hohen Luftleistung kann es vorkommen, dass die ausgeblasene Luft im Vergleich zu einem konventionlichen Heizlüfer als kühler empfinden wird. Dies ist kein Gerätemangel.

6. Bedienung

6.1 Schalter fur Heizleistung (Abb. 1):

Aus-Stellung (0)
Lüfter-Stellung (A)
- geringe Heizleistung (B)
maximale Heizleistung (C)

6.2 Thermostatregler/Raumtemperaturregler (Abb.1/Pos.2):

Hinweis:

Der Lüfter lauft sobald das Gerä eingeschaltet wird. Erst wenn am Thermostat die eingestellte Raumtemperatur unterscriitten wird und eine Heizleistung eingeschaltet ist, heizt das Gerät.

Schalten Sie die gewünschte Heizleistung ein.
Drehen Sie den Regler auf „max“ bis die gewünschte Raumtemperatur erreicht ist. Anschlie-bend den Regler zurückdrehen, bis ein deutliches Klicken zu horen ist. Der Thermostatregler, schaltet das Heizelement automatisch ein- und aus.

6.3 Überhitzungsschutz

Bei übermäßiger Erwärung schaltet sich die Heizung des Gerätes automatisch ab. Der Lüfter ist weiter in Betrieb.

Ist dies der Fall, Gerat ausschalten, Netzsteckerziehen und einige Minuten abkühlen halten. Nach Beseitigung der Ursache (z.B. abgedecktes Luftgitter) kann das Gerat wieder eingeschaltert werden. Sollte es zum wiederholten Ansprechen des Überhitzungsschutzes kommt, wenden Sie sichitte an ihren Kundendienst (in Deutschland ISC GmbH).

6.4 Ausschalten

Nach abschalten (Heizleistungsschalter "0") des bereits Gerätes kann der Ventilator zur Abkuhlung des Gerätes noch eine Zeit nachlaufen. Sollte der Ventilator länger als 10 Minuten nachlaufen, kann es sich aufgrund einer hohen Raumtemperatur nicht selbstständig ausschalten. In thisem Fall ist der Netzstecker zuziehen.

D

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

Das Gerät muss abgekühlt sein.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Verunreinigungen durch Staub mit einem Staubsauger entfern.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffe des Gerätes angreifen. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

-7-

D

11. Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): EH 3000

Angabe Symbol	Wert		Ein-heit		Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswahlen)
Nennwärmeleistung	Pnom	3,0 kW			manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	-
Mindestwärmeleistung (Richtwert)	Pmin	1,5 kW			manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	-
Maximale konti-nuierliche Wärme-leistung	Pmax,c	3,0 kW			elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	-
Hilfstromverbrauch Wärmeabgabe mit Gebläseun	Berat meabgabe mit Gebläseun	Berat meabgabe mit Gebläseun	Berat meabgabe mit Gebläseun	Berat meabgabe mit Gebläseun	Berat meabgabe mit Gebläseun	Berat meabgabe mit Gebläseun
Bei Nennwärme-leistung	elmax	N.A. kW			Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswahlen)
Bei Mindestwärmeleistung	elmin	N.A. kW			elnstufige Wärmeleistung, keine Raumtemperaturkontrolle	nein
Im Bereitschafts-zustand	elsb	0,0 kW			zwiel oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	ja
					mit elektronischer Raumtemperaturkontrolle nein
					elektronische Raumtemperaturkontrolle und Tageszeitregelung	nein
					elektronische Raumtemperaturkontrolle und Wochentagsregelung	nein
					Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
					Raumtemperaturkontrolle mit Prasenzerkennung nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	nein
					mit Fernbedienungsoption nein
					mit adaptiver Regelung des Heizbeginnis nein
					mit Betriebszeitbegrenzung	nein
					mit Schwarzkugelsensor	nein
Kontaktangaben	ISC GmbH, Eschenstr. 6, D-94405 Landau/Isar

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfucht. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

Technische Änderungen vorbehalten

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen handwerklichen oder berufflichen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schäden durch Herunterfallen) entstandens sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlssen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-. riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrer Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier eine Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
Garantieverlangerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freu den auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: [phone] Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

7. Byta ut nätkabeln

Fara!

Endast for EU-länder

4. Technische gegevens

Nominate spanning: 230 V ~ 50 Hz

Verwarmingsvermogen: 3000 W (1500 W / 3000 W)

Thermostatregelaar: traploos instelbaar Bescherming type: IP24

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklarung

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 05.04.2019

First CE:09

Art-No.:23.382.60

I-No.:11021
