BEDIENUNGSANLEITUNG WH 2000 PTC EINHELL

Art.-Nr.: 23.385.20 I.-Nr.: 01015

Anl WH 2000 PTC SPK1 12.05.2005 14:58 Uhr Seite 12

Anl WH 2000 PTC SPK1 12.05.2005 14:58 Uhr Seite 23

1. Sicherheitshinweise

앬 Vor der Inbetriebnahme die Bedienungsanleitung unbedingt beachten! Das Gerät darf nur wie darin beschrieben verwendet werden. Jede andere Verwendung ist unzulässig. 앬 Anleitung gut aufbewahren und ggf. an Dritte weiter geben. 앬 Überprüfen Sie, ob das Gerät in einem einwand- freien Zustand geliefert wurde. Bei eventuellen Beschädigungen Gerät nicht anschließen. 앬 Gerät ist nur zur Erwärmung der Raumluft in geschlossenen Räumen geeignet. 앬 Nicht für gewerbliche Zwecke geeignet. 앬 Netzleitung bei Betrieb nicht über heiße Geräte- teile führen. 앬 Gerät nie öffnen und Spannung führende Teile berühren – Lebensgefahr! 앬 Gerät niemals in der Nähe von Feuchträumen oder Nasszellen (Bad, Dusche, Schwimmbad etc.) aufstellen. Bedienelemente dürfen von einer sich unter der Dusche, mit Flüssigkeit gefüllten Gefäß oder in der Badewanne befindlichen Person nicht berührt werden können. 앬 Niemals Gerät mit nassen Händen bedienen . 앬 Gerät so aufstellen, dass der Netzstecker jeder- zeit zugänglich ist. 앬 Ist das Gerät längere Zeit außer Betrieb, Netz- stecker ziehen! 앬 Nur für beaufsichtigten Betrieb. 앬 Gerät darf nicht in Räumen in denen feuerge- fährliche Stoffe (z.B. Lösungsmittel usw.) oder Gase verwendet oder gelagert werden betrieben werden. 앬 Leicht entflammbare Stoffe oder Gase vom Gerät fernhalten. 앬 Nicht in feuergefährdeten Räumen (z.B. Holz- schuppen) betreiben. 앬 Heizgerät nur mit vollständig ausgerollter Netz- leitung betreiben. 앬 Mindestabstand von 75 cm zu Gegenständen, Wänden usw. beachten. 앬 Nicht geeignet zur Installation an festverlegten Elektroleitungen. 앬 Keine Fremdkörper in Geräteöffnungen einführen – Gefahr von Stromschlag und Gerätebe- schädigung. 앬 Kinder und Personen unter Medikamenten- oder Alkoholeinfluss sind vom Gerät fernzuhalten. 앬 Wartungsarbeiten und Reparaturen dürfen nur vom autorisierten Fachpersonal ausgeführt werden. 앬 Vor jedem Betrieb ist das Gerät insbesondere das Netzkabel auf Beschädigungen zu prüfen. Bei Beschädigungen wenden Sie sich an einen Elektrofachmann oder den in Ihrem Land zuständigen Kundendienst (in Deutschland ISC GmbH). 앬 Eine Waagerechte, ortsfeste Wandmontage in einer Höhe von mindestens 1,8 m über dem Fußboden ist vorgeschrieben. 앬 Eine Deckenmontage ist unzulässig. 앬 Wasser oder andere Flüssigkeiten dürfen niemals auf oder in das Gerät gelangen – Lebensgefahr! 앬 Bei Montage im Bad unbedingt die in Ihrem Land vorgeschriebenen Sicherheitsabstände beachten. Bedienelemente dürfen von einer sich unter der Dusche, mit Flüssigkeit gefüllten Gefäß oder in der Badewanne befindlichen Person nicht berührt werden können. Das Gerät darf in Deutschland nach VDE 0100 Teil 701 nicht im Schutzbereich 0, 1 oder 2 montiert werden. Beachten Sie die Vorschriften in Ihrem Land. 앬 Das Gerät nur an eine geerdete Netzsteckdose anschließen. 앬 Gerät nicht unmittelbar über oder unter einer Steckdose installieren. 앬 Decken Sie den Heizer niemals ab, da es zu Hitzestau und dadurch zu Schäden am Gerät oder Bränden kommen kann.

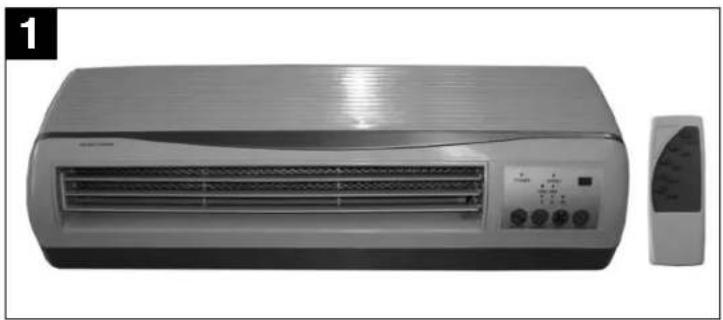

1 Wandheizgerät 1 IR-Fernbedienung 1 Schrauben-/Dübelsatz

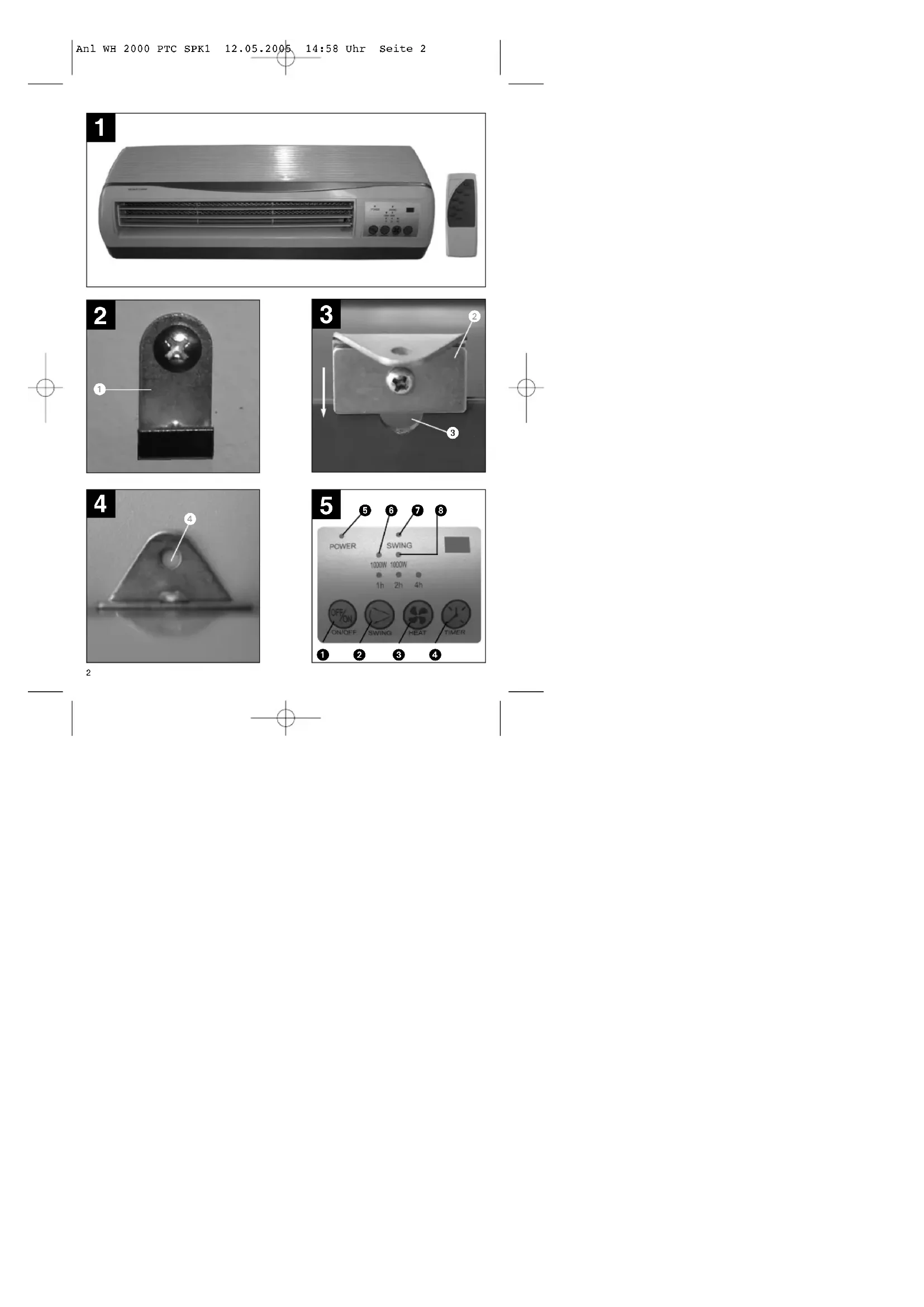

3. Wandmontage (Abb. 2)

Beachten Sie die unter Punkt 1 aufgeführten Sicher- heitshinweise. Achtung! Stellen Sie sicher, dass sich im Bereich der Bohrlöcher keine elektrischen Leitungen oder andere Installationen (z.B. Wasserrohre) befinden. Achten Sie auf festen, waagerechten Sitz des Gerätes an der Wand. Es ist darauf zu achten, dass an der Gerätevorderseite ein Abstand vom min. 75 cm zu Gegenständen einzuhalten ist. Leicht entzündliche Gegenstände dürfen nicht mit der Heißluft angeblasen werden, 1 m Abstand sind einzuhalten. 앬 Die Position der Bohrlöcher für die beiden Wandhaken (1) an der Wand markieren. Hinweis: Die Bohrlöcher liegen waagrecht 560 mm auseinander. 앬 Anschließend Löcher bohren, Dübel einsetzen und

Anl WH 2000 PTC SPK1 12.05.2005 14:58 Uhr Seite 34 Wandhaken (1) an der Wand befestigen. 앬 Anschließend wird das Gerät zusätzlich mit einer Halterung (2) an der Wand fixiert. Schieben Sie die Halterung bis zum Anschlag in die dafür vorgesehene Kerbe (3) des Gehäuses und ziehen Sie die Halterung am Gehäuse fest. 앬 Hängen Sie das Gerät in die Wandhaken ein. 앬 Markieren Sie das Bohrloch (4), bohren Sie das Loch, setzen Sie den Dübel ein und befestigen Sie die Halterung mittels der beigelegten Schraube an der Wand. Hinweis: Die Netzleitung wird nach oben durch die dafür vorgesehene Kerbe ausgeführt.

4. Technische Daten:

Nennspannung: 230 V ~ 50 Hz Heizleistung: 2000 W (1000 W / 2000 W) Zeitschaltuhr: 1 – 7 Stunden Schutzart: IPX0 Netzleitung: 3 x 1 mm

5. Bestimmungsgemäße Verwendung

Das Gerät ist nur für den Privatbereich und nicht für eine gewerbliche Heizung ausgelegt.

앬 Achtung! Vor Inbetriebnahme überprüfen, ob die vorhandene Spannung mit der angegebenen Spannung auf dem Datenschild übereinstimmt. Beachten Sie die unter Punkt 1 angeführten Sicher- heitshinweise.

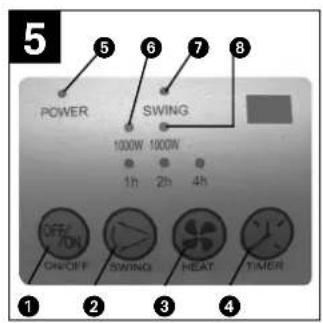

6.1 Funktionsschalter (Abb. 3):

Alle Funktionen können sowohl mit den Drucktastern auf dem Gerät als auch mit der Fernbedienung geschaltet werden. Für die Fernbedienung sind 2 St. Batterien Typ „AAA“ zu verwenden. Beachten Sie beim Batteriewechsel unbedingt die richtige Polarität. Verbrauchte Batterien sind ordnungsgemäß zu entsorgen.

6.1.1 Kaltluftbetrieb

앬 Ein- Aus- Taste (1) drücken, Gerät schaltet ein und arbeitet im Kaltluftbetrieb (keine Heizleistung), LED 5 leuchtet; Taste (1) noch einmal drücken, Gerät schaltet aus.

앬 1000 W: Ein- Aus- Taste (1) drücken, Heizung - Taste (3) drücken - Gerät heizt mit kleiner Heizstufe, LED 5, 6 leuchten; Ein- Aus -Taste (1) drücken, Gerät schaltet aus. Ist noch Restwärme vorhanden, läuft der Lüfter nach und LED 5 blinkt. Sobald die Restwärme ausgeblasen ist, schaltet das Gerät ab. 앬 2000 W: Ein- Aus- Taste (1) drücken, Heizung - Taste (3) insgesamt 2x drücken – Gerät heizt mit großer Heizstufe, LED 5, 6 und 8 leuchten; Heizung - Taste (3) noch einmal drücken – Gerät läuft im Kaltluftbetrieb; Ein- Aus- Taste (1) drücken, Gerät schaltet aus. Ist noch Restwärme vorhanden, läuft der Lüfter nach und LED 5 blinkt. Sobald die Restwärme ausgeblasen ist, schaltet das Gerät ab.

6.1.3 Zeitvorwahl (Timer)

앬 Kaltluftbetrieb oder Heizbetrieb wie oben beschrieben einstellen, Timer - Taste (4) 1x drücken – Gerät arbeitet mit Zeitvorwahl und schaltet sich nach 1 h selbstständig ab. Durch wiederholtes Drücken der Timer - Taste (4) kann eine Zeitvorwahl von 1 h – 7 h eingestellt werden. Die LED´s 1 h – 4 h leuchten in Kombi- nation, je nach eingestellter Zeit (z. B. 3 h einge- stellt – LED 1h + 2h leuchten). Zum Aus- schalten der Zeitvorwahl nach Einstellung 7 h noch einmal Timer - Taste (4) drücken oder Gerät mit Ein- Aus- Taste (1) komplett ausschalten. Achtung! Nach Ausschalten des Gerätes läuft der Lüfter noch bis zum endgültigen Abkühlen nach.

6.1.4 “Swing” Funktion der Luftauslasslamellen

앬 Kaltluftbetrieb oder Heizbetrieb wie oben beschrieben einstellen. „Swing“ - Taste (3) drücken. Die „Swing“ - Funktion der Luftauslasslamellen, bei der diese sich elektrisch betrieben nach oben und unten schwenken, wird eingeschaltet. 앬 Um die „Swing“ - Funktion auszuschalten und das Gerät in eine bestimmte Richtung blasen zu lassen drücken Sie erneut die „Swing“-Taste (4). 앬 Ist die „Swing“ – Funktion zusammen mit Kaltluftbetrieb eingeschaltet, so läuft nach drücken des Ein- Ausschalters das Gerät nicht nach.

7. Überhitzungsschutz

Bei übermäßiger Erwärmung schaltet sich die Heizung des Gerätes automatisch ab. Ist dies der Fall, Gerät ausschalten, Netzstecker ziehen und einige Minuten abkühlen lassen. Nach

Anl WH 2000 PTC SPK1 12.05.2005 14:58 Uhr Seite 4D Beseitigung der Ursache (z.B. abgedecktes Luftgitter) kann das Gerät wieder eingeschaltet werden. Sollte es zum wiederholten Ansprechen des Überhitzungsschutzes kommen, wenden Sie sich bitte an Ihren Kundendienst (in Deutschland ISC GmbH).

8. Wartung und Reinigung

앬 Wartungs- und Reparaturarbeiten ausschließlich von einer Elektrowerkstatt oder der ISC GmbH durchführen lassen. 앬 Die Netzleitung muss regelmäßig auf Defekte oder Beschädigungen geprüft werden. Eine be- schädigte Netzleitung darf nur vom Elektrofach- mann oder der ISC GmbH unter Berücksichtigung der einschlägigen Bestimmungen ausgetauscht werden. 앬 Achtung: Vor Reinigung Netzstecker ziehen - Gefahr des elektrischen Schlags. 앬 Zur Reinigung des Gehäuses ein leicht feuchtes Tuch verwenden.

9. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: 앬 Typ des Gerätes 앬 Artikelnummer des Gerätes 앬 Ident- Nummer des Gerätes 앬 Ersatzteil- Nummer des erforderlichen Ersatzteils Aktuelle Preis und Infos finden Sie unter www.isc-gmbh.info

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

Anl WH 2000 PTC SPK1 12.05.2005 14:58 Uhr Seite 56

4. Technische gegevens:

6.1.1 Koldluftsfunktion

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig.
