BEDIENUNGSANLEITUNG THVC 18201 S EINHELL

TH-VC 1820/1 S Art.-Nr.: 23.422.10 I.-Nr.: 11012

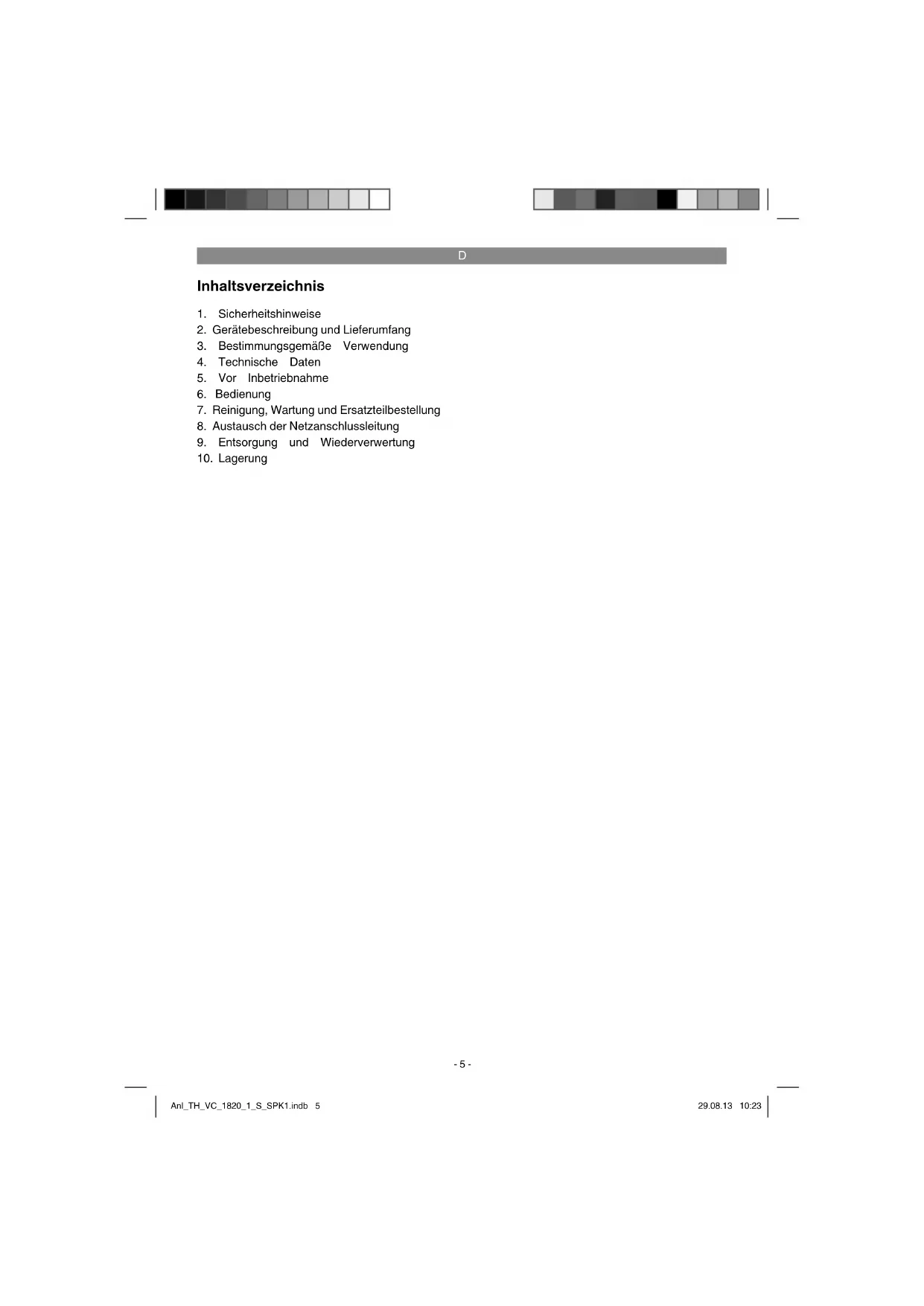

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

5. Vor Inbetriebnahme

7. Reinigung, Wartung und Ersatzteilbestellung

8. Austausch der Netzanschlussleitung

9. Entsorgung und Wiederverwertung

Achtung! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Warnung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Achtung: Vor der Montage und Inbetrieb- nahme die Gebrauchsanweisung unbedingt beachten.

Kontrollieren, ob die Netzspannung auf dem Typenschild mit der Netzspannung überein- stimmt.

Netzstecker ziehen wenn: Gerät nicht benützt wird, bevor Gerät geöffnet wird, vor Reini- gung und Wartung.

Gerät niemals mit Lösungsmitteln reinigen.

Stecker nicht am Kabel aus der Steckdose ziehen.

Betriebsbereites Gerät nicht unbeaufsichtigt lassen.

Vor Zugriff von Kindern schützen.

Es ist darauf zu achten, dass die Netzan- schlussleitung nicht durch Überfahren, Quet- schen, Zerren und dergleichen verletzt oder beschädigt wird.

Das Gerät darf nicht benutzt werden, falls der Zustand der Netzanschlussleitung nicht ein- wandfrei ist.

Es darf bei Ersatz der Netzanschlussleitung nicht von den vom Hersteller angegebenen Ausführungen abgewichen werden. Netzan- schlussleitung: H 05 VV - F 2 x 0,75 mm

Keinesfalls einsaugen: Brennende Streichhöl- zer, glimmende Asche und Zigarettenstum- mel, brennbare, ätzende, feuergefährliche oder explosive Stoffe, Dämpfe und Flüssig- keiten.

Dieses Gerät ist nicht für die Absaugung ge- sundheitsgefährdender Stäube geeignet.

Gerät in trockenen Räumen aufbewahren.

Kein schadhaftes Gerät in Betrieb nehmen.

Service nur bei autorisierten Kundendienst- stellen.

Benützen Sie das Gerät nur für die Arbeiten, für die es konstruiert wurde.

Bei Reinigung von Treppen, ist höchste Auf- merksamkeit geboten.

Verwenden Sie nur Original Zubehör- und Ersatzteile. Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Bild 1-3)

2. Ein- / Ausschalter

5. Sicherheitsschwimmerventil

8. Anschluß Saugschlauch

11. 3-teiliges Saugrohr

19. Haken für Kabelaufwicklung

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelege- nen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garan- tiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Befestigungsschraube für Griff (2x)

Originalbetriebsanleitung Das Gerät ist mit einer Kette (z) am Behälterbo- den ausgestattet. Sie dient zur Verminderung sta- tischer Aufl adung währed der Benutzung.

3. Bestimmungsgemäße

Verwendung Der Nass-Trockensauger ist geeignet zum Nass- und Trockensaugen unter Verwendung des ent- sprechenden Filters. Das Gerät ist nicht bestimmt zum Aufsaugen von brennbaren, explosiven oder gesundheitsgefährdenden Stoff en. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Vor Inbetriebnahme

Montage des Gerätekopfes (Abb. 4) Der Gerätekopf (3) ist mit den Verschlusshaken (6) am Behälter (7) befestigt. Zum Abnehmen des Gerätekopfes (3) Verschlusshaken (6) öff nen und Gerätekopf (3) abnehmen. Bei Montage des Gerätekopfes (3) auf korrektes Einrasten der Ver- schlusshaken (6) achten. Montage der Laufrollen(Abb. 5) Montieren Sie die Laufrollen (13) entsprechend der Abbildung 5. Montage des Griff es (Abb. 6) Montieren Sie den Griff (1) mit einem Schrauben- dreher. Montage des Hakens für Kabelaufwicklung (Abb. 7) Drücken Sie den Haken für die Kabelaufwicklung (19) in die Halterung. Nach der Benutzung kann das Netzkabel am Haken (19) und am Geräte- kopf (3) aufgewickelt werden.

5.2 Montage der Filter

Achtung! Den Nass- Trockensauger niemals ohne Filter benutzen! Achten Sie stets auf festen Sitz der Filter! Montage des Schaumstoff fi lters (Abb. 8a) Zum Nasssaugen ziehen Sie den beiliegenden Schaumstoff fi lter (15) über den Filterkorb. Montage des Zusatzfi lters (Abb. 8b) Verwenden Sie beim Trockensaugen immer den mitgelieferten Zusatzfi lter (18). Montieren Sie den Zusatzfi lter so, dass keine Luft ungefi ltert durch den Filterkorb (4) gesaugt wird. Montage des Schmutzfangsackes (Abb. 9) Zum Aufsaugen von feinem, trockenem Schmutz wird empfohlen den Schmutzfangsack (14) zu montieren. Ziehen Sie den Schmutzfangsack (14) über die Ansaugöff nung. Der Schmutz- fangsack (14) ist nur für das Trockensaugen geeignet. Eingesaugter Staub kann mit dem Schmutzfangsack leichter entsorgt werden.

5.3 Montage des Saugschlauches

(Abb. 3,10,11) Verbinden Sie je nach Anwendungsfall den Saugschlauch (10) mit dem entsprechenden An- schluss des Nass- / Trockensaugers. Saugen Schließen Sie den Saugschlauch (10) am An- schluss Saugschlauch (8) an Blasen Schließen sie den Saugschlauch (10) am Blasan- schluss (9) an Zur Verlängerung des Saugschlauches (10) kön- nen ein oder mehrere Elemente des 3-teiligen Saugrohrs (11) am Saugschlauch (10) aufge- steckt werden. Zwischen dem Saugrohr (10) und der Kombidüse (12) bzw. Fugendüse (16) muß das Zwischenstück (17) eingesteckt werden.

Die Kombidüse (12) mit Einsätzen ist zum Absau- gen von Feststoff en und Flüssigkeiten auf mittle- ren bis großen Flächen geeignet. Die Fugendüse (16) ist speziell zum Reinigen von Fugen und Kanten geeignet.

Achtung! Schalten Sie das Gerät ab, falls beim Nassaugen Flüssigkeit oder Schaum mit der Abluft austritt.

6.1 Ein- / Ausschalter (Abb. 1)

Schalterstellung 0: Aus Schalterstellung I: Ein

Verwenden Sie zum Trockensaugen den Schmutzfangsack (14) und den Zusatzfi lter (19) (siehe Punkt 5.2). Achten Sie stets auf festen Sitz der Filter!

Verwenden Sie zum Nasssaugen den Schaum- stoff fi lter (15) (siehe Punkt 5.2). Achten Sie stets auf festen Sitz des Filters! Achtung! Beim Nassaugen schaltet der Nass- / Trocken- sauger durch das Sicherheitsschwimmerventil (5) automatisch bei Erreichen des maximalen Füllstandes ab. Anl_TH_VC_1820_1_S_SPK1.indb 8Anl_TH_VC_1820_1_S_SPK1.indb 8 29.08.13 10:2329.08.13 10:23D

Achtung! Der Nass- Trockensauger ist nicht für das Aufsau- gen von brennbaren Flüssigkeiten geeignet! Verwenden Sie zum Nasssaugen nur den beilie- genden Schaumstoff fi lter!

Verbinden Sie den Saugschlauch (10) mit dem Blasanschluss (9) des Nass- Trockensaugers.

7. Reinigung, Wartung und

Ersatzteilbestellung Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

7.2 Reinigung des Gerätekopfes (3)

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwen- den Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoff teile des Gerätes angreifen.

7.3 Reinigung des Behälters (7)

Der Behälter kann, je nach Verschmutzung mit ei- nem feuchten Tuch und etwas Schmierseife oder unter fl ießendem Wasser gereinigt werden.

7.4 Reinigung des Schaumstoff fi lters (15)

Reinigen Sie den Schaumstoff fi lter (15) mit etwas Schmierseife unter fl ießendem Wasser und las- sen Sie ihn an der Luft trocknen.

Kontrollieren Sie die Filter des Nass- Trocken- saugers regelmäßig und vor jeder Anwendung auf festen Sitz.

7.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Netzanschlussleitung Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Origi- nalverpackung auf. Anl_TH_VC_1820_1_S_SPK1.indb 9Anl_TH_VC_1820_1_S_SPK1.indb 9 29.08.13 10:2329.08.13 10:23D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_TH_VC_1820_1_S_SPK1.indb 10Anl_TH_VC_1820_1_S_SPK1.indb 10 29.08.13 10:2329.08.13 10:23D

Garantiebestimmungen Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Gerä- teaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsan- sprüche unberührt bleiben. Kategorie Beispiel Garantieleistung Mängel an Material oder Kons- truktion 24 Monate Verschleißteile* Kombidüse, Fugendüse, Pols- terdüse, Elektrowerkzeugadap- ter, etc. 6 Monate Verbrauchsmaterial/ Verbrauchsteile* Faltenfi lter, Schaumstoff fi lter, Schmutzfangsack, Zusatzfi lter, etc. Garantie nur bei Sofortdefekt (24h nach Kauf / Kaufbelegda- tum) Fehlteile 5 Arbeitstage

• nicht zwingend im Lieferumfang enthalten! Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird. Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit bei- liegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue Fehlerbeschreibung anzugeben. Beantworten Sie hierfür folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TH_VC_1820_1_S_SPK1.indb 12Anl_TH_VC_1820_1_S_SPK1.indb 12 29.08.13 10:2329.08.13 10:23D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-

tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-

fehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerä- tes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb- lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe- achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), miss- bräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwen- dung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.

3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät porto-

frei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonsti- gen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Garantiebestimmungen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Telefon: +49 [0] 180 5 120 509 · Telefax +49 [0] 180 5 835 830 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an. E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info Anl_TH_VC_1820_1_S_SPK1.indb 13Anl_TH_VC_1820_1_S_SPK1.indb 13 29.08.13 10:2329.08.13 10:23D

Service Hotline: 01805 120 509 · www.isc-gmbh.info · Mo-Fr 8:00-18:00 Uhr (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)

Straße / Nr.: PLZ: Ort: Retouren-Nr. iSC: Telefon: Mobil: Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:

Sehr geehrte Kundin, sehr geehrter Kunde, bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriff en wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich. Garantie JA NEIN Kaufbeleg-Nr. / Datum:

Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l Ihre Anschrift eintragen Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen Anl_TH_VC_1820_1_S_SPK1.indb 14Anl_TH_VC_1820_1_S_SPK1.indb 14 29.08.13 10:2329.08.13 10:23GB
