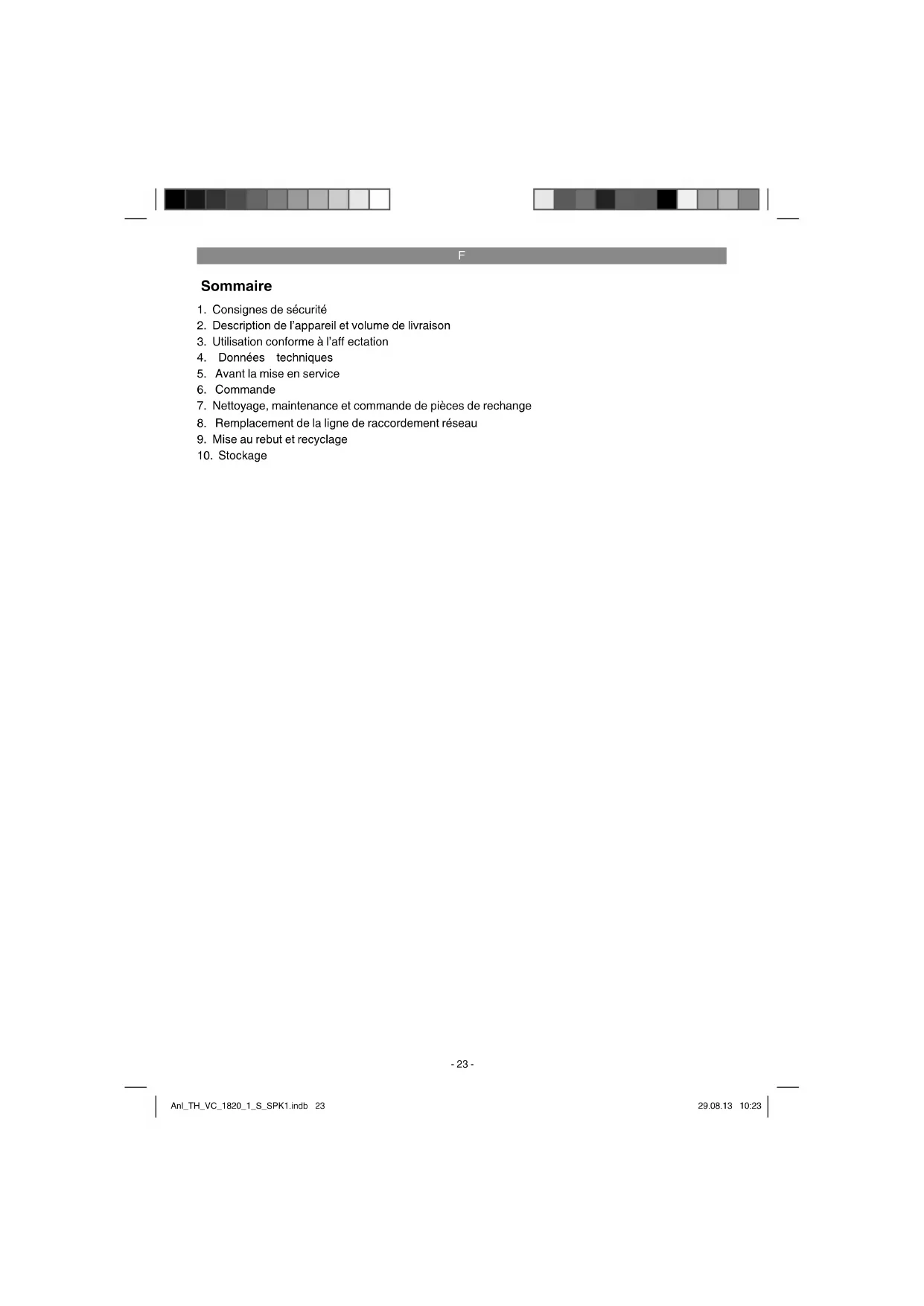

MODE D'EMPLOI THVC 18201 S EINHELL

1. Consignes de sécurité

2. Description de l’appareil et volume de livraison

3. Utilisation conforme à l’aff ectation

4. Données techniques

5. Avant la mise en service

7. Nettoyage, maintenance et commande de pièces de rechange

8. Remplacement de la ligne de raccordement réseau

9. Mise au rebut et recyclage

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

Attention: avant le montage et la mise en ser- vice, respectez absolument le mode d’emploi.

Contrôlez que la tension secteur figurant sur la plaque d’identification correspond à la ten- sion secteur.

Débranchez la prise secteur : lorsque vous n’utilisez pas l’appareil, avant d’ouvrir l’appareil, avant le nettoyage et l’entretien.

Ne nettoyez jamais l’appareil avec des sol- vants.

Ne retirez pas la fiche de la prise en la tirant par le câble.

Ne laissez pas l’appareil sans surveillance.

Interdire l’accès aux enfants.

Il faut veiller à ne pas abîmer ni endommager la ligne de raccordement secteur en roulant dessus, en l’écrasant, en la tirant ou par d’autres actions du même genre.

L’appareil ne doit pas être utilisé si l’état de la ligne de raccordement réseau n’est pas impeccable.

Lors du remplacement de la ligne de raccor- dement secteur, il ne faut pas s’écarter des modèles indiqués par le producteur.

Ligne de raccordement réseau : H 05 VV - F 2 x 0,75 mm2

N’aspirez jamais : d’allumettes brûlantes, de cendres ni de mégots en combustion, de matériaux, vapeurs ou liquides combustibles, corrosifs ou explosifs.

Cet appareil n’est pas fait pour aspirer des poussières nocives pour la santé.

Conservez l’appareil à un endroit sec.

Ne mettez pas en service un appareil endom- magé.

Service après-vente uniquement dans nos postes service après-vente autorisés.

Utilisez uniquement l’appareil pour les tra- vaux pour lesquels il a été construit.

Lorsque vous nettoyez des escaliers, la plus grande prudence est de mise.

Utilisez exclusivement des accessoires et pièces détachées d’origine. Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capa- cités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissan- ces ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instruc- tions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

2. Description de l’appareil et

1 Poignée 2 Interrupteur Marche/Arrêt 3 Tête de l’appareil 4 Cage fi ltrante 5 Soupape de sécurité à fl otteur 6 Crochets de fermeture 7 Réservoir 8 Raccord du tuyau d’aspiration 9 Raccord de souffl erie 10 Tuyau d’aspiration fl exible 11 Tube d’aspiration à 3 pièces 12 Buse combinée 13 Roues 14 Filtres collecteurs d’impuretés 15 Filtre mousse 16 Buse à joints 17 Pièce intercalaire 18 Filtre supplémentaire 19 Crochet pour enroulement de câble Anl_TH_VC_1820_1_S_SPK1.indb 24Anl_TH_VC_1820_1_S_SPK1.indb 24 29.08.13 10:2329.08.13 10:23F

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Vis de fixation pour poignée (2x)

Mode d‘emploi d‘origine L‘appareil est équipé d‘une chaîne (z) au fond du réservoir. Elle sert à réduire les charges statiques pendant l‘utilisation.

3. Utilisation conforme à

l’aff ectation L’aspirateur sec/humide est adapté pour aspirer de l’eau et de la poussière en utilisant le fi ltre correspondant. L’appareil n’est pas conçu pour aspirer des substances combustibles, explosives ni dangereuses pour la santé. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément au règlement, n’ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute acti- vité équivalente.

4. Données techniques

Tension du réseau : ..................220-240 V~50 Hz Puissance absorbée : .............................. 1250 W Volume du réservoir : .....................................20 l Poids : ........................................................4,9 kg Classe de protection : ................................... II/

5. Avant la mise en service

5.1 Montage de l’appareil

Montage de la tête de l’appareil (fi g. 4) La tête de l’appareil (3) est fi xée sur le réservoir (7) avec un crochet de fermeture (6). Pour retirer la tête de l’appareil (3), ouvrez le crochet de fer- meture (6) et enlevez la tête de l’appareil (3). Lors du montage de la tête de l’appareil (3), veillez à ce que le crochet de fermeture (6) s’encrante correctement. Montage des roues (fi g. 5) Montez les roues (13) comme illustré sur la fi gure

Montage de la poignée (fi g. 6) Montez la poignée (1) avec un tournevis. Montage du crochet pour enroulement de câble (fi g. 7) Enfgoncez le crochet de l’enroulement de câble (19) dans le support. Après l’utilisation, on peut enrouler le câble sur la tête de l’appareil (3) et l’accrocher au crochet (19).

5.2 Montage des fi ltres

Attention ! Ne jamais utiliser l’aspirateur à eau et poussière sans fi ltre ! Veillez toujours à la bonne fi xation du fi ltre ! Montage du fi ltre en mousse (fi g. 8a) Pour aspirer de l’eau, tirez le fi ltre en mousse (15) joint au-dessus de la cage fi ltrante. Montage du fi ltre supplémentaire (fi g. 8b) Lorsque vous aspirez à sec, utilisez toujours le fi ltre supplémentaire (18) fourni. Montez le fi ltre supplémentaire de telle sorte que l’air ne puisse être aspiré par la cage fi ltrante (4) sans avoir été fi ltré. Montage du sac collecteur d’impuretés (fi g.

Pour aspirer de la saleté fi ne et sèche, il est con- seillé de monter un sac collecteur d’impuretés (14). Tirez le sac collecteur d’impuretés (14) au-dessus de la bouche d’aspiration. Le sac coll- ecteur d’impuretés (14) convient uniquement à l’aspiration de la poussière. La poussière aspirée peut être éliminée plus facilement avec le sac collecteur d’impuretés.

5.3 Montage du tuyau d’aspiration (fi g. 3, 10,

11) Raccordez en fonction du cas d’application le tuyau d’aspiration (10) avec le raccord correspon- dant de l’aspirateur à eau et poussière. Aspirer Raccordez le tuyau d’aspiration (10) au niveau du raccord du tuyau d’aspiration (8). Souffl er Raccordez le tuyau d’aspiration (10) au niveau du raccord de souffl erie (9). Pour prolonger le tuyau d’aspiration (10), on peut monter un ou plusieurs éléments du tube d’aspiration à trois pièces (11) sur le tuyau d’aspiration (10). La pièce intercalaire (17) doit être enfi chée entre le tube d’aspiration (10) et la buse combinée (12) ou la buse à joints (16).

5.4 Buses d’aspiration

La buse combinée (12) avec inserts convient à aspirer des substances solides et des liquides sur des surfaces moyennes à grandes. La buse à joints (16) convient spécialement au nettoyage de joints et d’arêtes.

Attention ! Mettez l’appareil hors circuit, si lors de l’aspiration de l’eau, du liquide ou de la mousse sort avec l’air d’évacuation.

6.1 Interrupteur marche / arrêt (fi g. 1)

Position de l’interrupteur 0 : Arrêt Position de l’interrupteur I : Marche

Utilisez le sac collecteur d’impuretés (14) et le fi ltre supplémentaire (18) pour aspirer à sec (cf. point 5.2). Veillez toujours à la bonne fi xation du fi ltre !

6.3 Aspirer de l’eau

Utilisez le fi ltre en mousse (15) pour aspirer de l’eau (cf. point 5.2). Veillez toujours à la bonne fi xation du fi ltre ! Attention ! Lorsque vous aspirez de l’eau, l’aspirateur d’eau et de poussière se met automatiquement hors service par le biais de la soupape de sécurité à fl otteur (5) quand le niveau de remplissage maxi- mal est atteint. Attention ! L’aspirateur à eau et poussière n’est pas fait pour aspirer des liquides infl ammables ! Utilisez uniquement le fi ltre en mousse fourni pour aspirer de l’eau ! Anl_TH_VC_1820_1_S_SPK1.indb 26Anl_TH_VC_1820_1_S_SPK1.indb 26 29.08.13 10:2329.08.13 10:23F

Raccordez le tuyau d’aspiration (10) avec le raccord de souffl erie (9) de l’aspirateur à eau et poussière.

7. Nettoyage, maintenance et

commande de pièces de rechange Attention ! Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

7.2 Nettoyage de la tête d’appareil (3)

Nettoyez l’appareil régulièrement à l’aide d’un chiff on humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l’appareil.

7.3 Nettoyage du réservoir (7)

Le réservoir peut être nettoyé, en fonction du de- gré d’encrassement, avec un chiff on humide et un peu de savon noir ou sous l’eau courante.

7.4 Nettoyage du fi ltre en mousse (15)

Nettoyez le fi ltre en mousse (15) avec un peu de savon noir sous l’eau courante et laissez-le sécher à l’air.

Contrôlez régulièrement la bonne fi xation du fi ltre de l’aspirateur à eau et poussière et avant chaque application.

7.6 Commande de pièces de rechange

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange :

Référence de l’appareil

Numéro d’identification de l’appareil

Numéro de pièce de rechange de la pièce de rechange nécessaire Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

8. Remplacement de la ligne de

raccordement réseau Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne qualifi ée afi n d’éviter tout risque.

9. Mise au rebut et recyclage

L’appareil se trouve dans un emballage per- mettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune !

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_TH_VC_1820_1_S_SPK1.indb 27Anl_TH_VC_1820_1_S_SPK1.indb 27 29.08.13 10:2329.08.13 10:23F

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_TH_VC_1820_1_S_SPK1.indb 28Anl_TH_VC_1820_1_S_SPK1.indb 28 29.08.13 10:2329.08.13 10:23F

Conditions de garantie La société iSC Gmbh ou le magasin de bricolage compétent garantit l‘élimination des défauts ou le remplacement de l‘appareil selon le plan qui suit, les droits de garantie légaux restent cependant in- changés. Catégorie Exemple Prestation de garantie Défauts de matériel ou de con- struction 24 mois Pièces d‘usure* brosse combinée, suceur plat, brosse à parquet, adaptateur pour outil électrique, etc. 6 mois Matériel de consommation/ pièces de consommation* fi ltre à plis, fi ltre en mousse, sac collecteur de saletés, fi ltre sup- plémentaire, etc. Garantie uniquement en cas de défaut immédiat (24h après l‘achat/sur présentation d‘une preuve d‘achat datée) Pièces manquantes 5 jours ouvrables *Pas obligatoirement compris dans la livraison ! En ce qui concerne les pièces d‘usure, les matériels de consommation et les pièces manquantes, la so- ciété iSC Gmbh ou le magasin de bricolage compétent garantit la réparation des défauts et la livraison complémentaire uniquement si les vices ont été déclarés dans un délai de 24h (matériel de consomma- tion), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d‘usure) après l‘achat sur présentation d‘une preuve d‘achat datée. En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l‘appareil avec la carte de l‘appareil ci-jointe entièrement remp- lie. Il est important ce faisant de bien décrire l‘erreur. Répondez pour cela aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_TH_VC_1820_1_S_SPK1.indb 29Anl_TH_VC_1820_1_S_SPK1.indb 29 29.08.13 10:2329.08.13 10:23F

Bon de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fon- ctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garan-

tie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fa-

brication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été con- struits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont égale- ment exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infi ltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’infl uence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous off rons toutefois une période de garantie de 12 mois. Le droit à la garantie dis- paraît dès lors que des interventions ont lieu sur l’appareil.

3. Le délai de garantie s’élève à 2 ans et commence à la date de l’achat de l’appareil. Les demandes

de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux se- maines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux fran-

co de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout aut- re preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l’appareil n’est plus ou pas garanti. Pour ce faire, veuillez envoyer l’appareil à not- re adresse de service après-vente. Pour les pièces d‘usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d‘emploi. Anl_TH_VC_1820_1_S_SPK1.indb 30Anl_TH_VC_1820_1_S_SPK1.indb 30 29.08.13 10:2329.08.13 10:23I
