BRUKSANVISNING THVC 18201 S EINHELL

Produktets varenummer

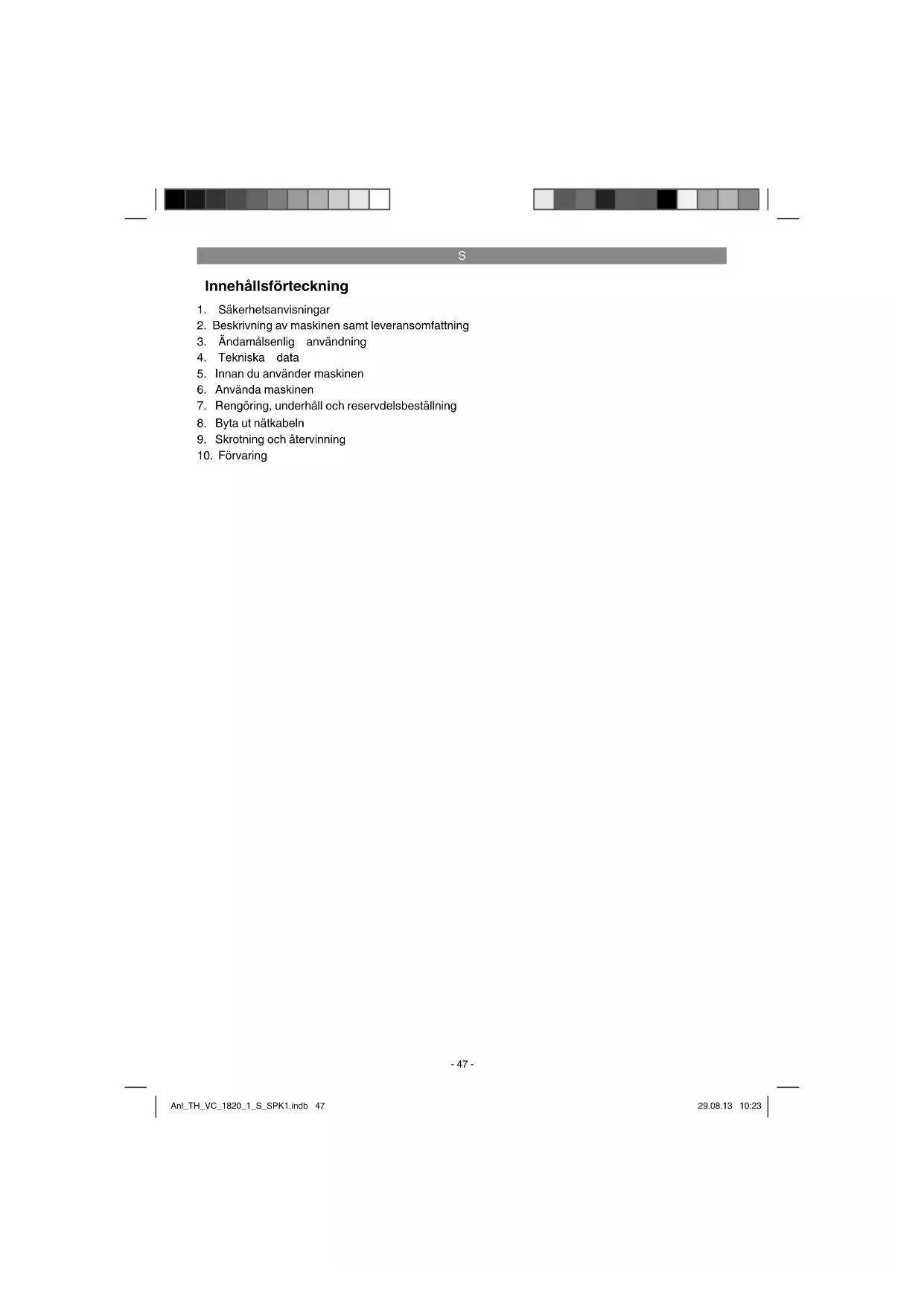

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

5. Innan du använder maskinen

7. Rengöring, underhåll och reservdelsbeställning

8. Byta ut nätkabeln

9. Skrotning och återvinning

Obs! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

Varning! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Obs! Beakta tvunget bruksanvisningen innan du monterar och använder maskinen.

Kontrollera att nätspänningen som anges på typskylten stämmer överens med nätspännin- gen i vägguttaget.

Dra ut stickkontakten: om maskinen inte används, innan maskinen öppnas samt inför rengöring och underhåll.

Rengör aldrig maskinen med lösningsmedel.

Dra inte i kabeln för att ta ut stickkontakten ur vägguttaget.

Lämna inte maskinen utan uppsikt om den är klar för användning.

Tilltag lämpliga åtgärder för att förhindra att barn kommer åt maskinen.

Se till att nätkabeln inte körs över, kläms in, utsätts för dragpåkänning eller liknande påf- restningar, eftersom det då finns risk för att den skadas.

Maskinen får endast användas om nätkabeln är i fullgott skick.

Om nätkabeln byts ut måste den nya kabeln vara av samma version som anges av tillver- karen.

Sug aldrig in brinnande tändstickor, glödande aska eller cigarettfimpar, brännbara, frätande, brandfarliga eller explosiva ämnen, ångor och vätskor.

Denna maskin är inte avsedd för uppsugning av hälsofarligt damm.

Förvara maskinen i ett torrt utrymme.

Använd inte maskinen om den är skadad.

Service får endast utföras av behörig kundt- jänst.

Använd endast maskinen till de ändamål den är avsedd för.

Var mycket försiktig när du rengör trappor.

Använd endast originaltillbehör och -reserv- delar. Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig er- farenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av mas- kinen. Barn ska hållas under uppsikt för att säker- ställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-3)

1 Handtag 2 Strömbrytare 3 Kåpa 4 Filterkorg 5 Säkerhetsfl ottörventil 6 Snäpplås 7 Behållare 8 Anslutning för sugslang 9 Blåsanslutning 10 Böjlig sugslang 11 Sugrör med 3 delar 12 Kombinationsmunstycke 13 Länkhju 14 Dammpåse 15 Skumfi lter 16 Elementmunstycke 17 Mellanstycke 18 Extrafi lter 19 Krok för kabelupplindning Anl_TH_VC_1820_1_S_SPK1.indb 48Anl_TH_VC_1820_1_S_SPK1.indb 48 29.08.13 10:2329.08.13 10:23S

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller byggmarknaden där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i garantibestämmelserna i slutet av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Varning! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Kombinationsmunstycke

Fästskruv för handtag (2 st)

Original-bruksanvisning Maskinen är utrustad med en kedja (z) vid behål- larens botten. Denna används för att reducera den statiska uppladdningen under användning.

3. Ändamålsenlig användning

Våt- och torrsugaren är avsedd för våt- och torr- sugning med ett passande fi lter. Maskinen är inte avsedd för uppsugning av brännbara, explosiva eller hälsofarliga ämnen. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren själv. Tillverkaren övertar inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten används inom yrkesmässiga, hantverks- mässiga eller industriella verksamheter eller vid liknande aktiviteter.

5. Innan du använder maskinen

5.1 Montera maskinen

Montera kåpan (bild 4) Kåpan (3) har fästs vid behållaren (7) med snäpplås (6). För att kåpan (3) ska kunna tas av måste först snäpplåsen (6) öppnas. Därefter kan kåpan tas av. När kåpan (3) monteras måste man se till att snäpplåsen (6) hakar in rätt. Montera länkhjulen (bild 5) Montera länkhjulen (13) enligt beskrivningen i bild 5. Montera handtaget (bild 6) Montera handtaget (1) med en skruvmejsel. Montera kroken för kabelupplindning (bild 7) Tryck in kabeln för kabelupplindningen (19) i hål- laren. Efter att du använt maskinen kan du linda upp nätkabeln mellan kroken (19) och kåpan (3).

Varning! Använd aldrig våt- och torrsugaren utan fi lter. Kontrollera alltid att fi ltren sitter fast. Montera skumfi ltret (bild 8a) Om du vill våtsuga, dra det bifogade skumfi ltret (15) över fi lterkorgen. Anl_TH_VC_1820_1_S_SPK1.indb 49Anl_TH_VC_1820_1_S_SPK1.indb 49 29.08.13 10:2329.08.13 10:23S

Montera extrafi ltret (bild 8b) Använd alltid det bifogade extrafi ltret om du vill torrsuga (18). Montera extrafi ltret så att ingen ofi lt- rerad luft kan sugas genom fi lterkorgen (4). Montera dammpåsen (bild 9) För att fi n och torr smuts ska kunna sugas upp rekommenderar vi att du monterar dammpåsen (14). Dra dammpåsen (14) över insugningsöpp- ningen. Dammpåsen (14) är endast avsedd för torrsugning. Damm som har sugits in är lättare att avfallshantera med dammpåsen.

5.3 Montera sugslangen (bild 3, 10, 11)

Beroende på aktuell användning ska sugslangen (10) kopplas till en passande anslutning på våt- och torrsugaren. Sugfunktion Anslut sugslangen (10) till suganslutningen (8). Blåsfunktion Anslut sugslangen (10) till blåsanslutningen (9). Om du vill förlänga sugslangen (10) kan du an- sluta ett eller fl era element som hör till sugröret (11) till sugslangen (10). Mellanstycket (17) måste sedan monteras mellan sugröret (10) och komi- nationsmunstycket (12) resp. elementmunstycket (16).

Kombinationsmunstycket (12) med insatser är av- sett för att suga upp fasta ämnen och vätskor på medelstora till stora ytor. Elementmunstycket (16) är särskilt avsett för fogar och kanter.

Varning! Slå ifrån maskinen om vätska eller skum tränger ut tillsammans med avluften om du våtsuger.

6.1 Strömbrytare (bild 1)

Brytarläge 0: Från Brytarläge I: Från

Använd dammpåsen (14) och extrafi ltret (18) vid torrsugning (se punkt 5.2). Kontrollera alltid att fi ltren sitter fast.

Använd skumfi ltret (15) vid våtsugning (se punkt 5.2). Kontrollera alltid att fi ltret sitter fast! Obs! Vid våtsugning kopplas våt- och torrsugaren au- tomatiskt ifrån av säkerhetsfl ottörventilen (5) när maximal vätskenivå har nåtts. Obs! Våt- och torrsugaren är inte lämpad för uppsug- ning av brännbara vätskor. Använd endast det bifogade skumfi ltret vid våtsugning.

Anslut sugslangen (10) till blåsanslutningen (9) på våt- och torrsugaren.

7. Rengöring, underhåll och

reservdelsbeställning Obs! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

7.2 Rengöra kåpan (3)

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga ren- görings- eller lösningsmedel. Dessa kan skada maskinens plastdelar.

7.3 Rengöra behållaren (7)

Beroende på nedsmutsningsgraden kan behål- laren rengöras med en fuktig duk och en aning såpa, eller under rinnande vatten.

7.4 Rengöra skumfi ltret (15)

Rengör skumfi ltret (15) med en aning såpa under rinnande vatten och låt det sedan lufttorka. Anl_TH_VC_1820_1_S_SPK1.indb 50Anl_TH_VC_1820_1_S_SPK1.indb 50 29.08.13 10:2329.08.13 10:23S

Kontrollera regelbundet och inför varje använd- ning att fi ltren i våt- och torrsugaren sitter fast ordentligt. 7.6. Reservdelsbeställning Ange följande uppgifter när du beställer reserv- delar:

Reservdelsnumret för reservdelen Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

8. Byta ut nätkabeln

Om nätkabeln till denna maskin har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

9. Skrotning och återvinning

Maskinen ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Maskinen och dess tillbehör består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_TH_VC_1820_1_S_SPK1.indb 51Anl_TH_VC_1820_1_S_SPK1.indb 51 29.08.13 10:2329.08.13 10:23S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_TH_VC_1820_1_S_SPK1.indb 52Anl_TH_VC_1820_1_S_SPK1.indb 52 29.08.13 10:2329.08.13 10:23S

Garantibestämmelser Firman iSC GmbH resp. byggmarknaden där du köpte produkten garanterar att åtgärda brister eller byta ut produkten enligt nedanstående översikt, varvid lagstadgade garantianspråk inte påverkas. Kategori Exempel Garanti Brister i material eller konst- ruktion 24 månader Slitagedelar* Kombinationsmunstycke, ele- mentmunstycke, möbelmunsty- cke, elverktygsadapterosv. 6 månader Förbrukningsmaterial/ förbrukningsdelar* Veckfi lter, skumfi lter, dammpå- se, extrafi lter osv. Garanti endast vid omedelbar defekt (24 tim efter köp / köp- datum) Delar som saknas 5 arbetsdagar

• ingår inte tvunget i leveransomfattningen! När det gäller slitagedelar, förbrukningsmaterial och delar som saknas garanterar fi rman iSC GmbH resp. byggmarknaden där du köpte produkten endast att bristerna åtgärdas resp. reservdelar skickas ut om bristerna reklameras inom 24 timmar (förbrukningsmaterial), 5 arbetsdagar (delar som saknas) resp. 6 månader (slitagedelar) efter köp och köpdatum kan påvisas med kvitto. Vid brister i material eller konstruktion vill vi be dig att skicka in produkten tillsammans med ett komplett ifyllt produktkort. Det är viktigt att du ger en detaljerad beskrivning av felet. Besvara följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_TH_VC_1820_1_S_SPK1.indb 53Anl_TH_VC_1820_1_S_SPK1.indb 53 29.08.13 10:2329.08.13 10:23S

Garantibevis Bästa kund, Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas

inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel

och är begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Vår garanti omfattar dessutom inte ersättning för transportskador, skador som kan härledas till missaktade monteringsanvisningar eller ej föreskriven installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missbruk eller ej ändamål- senliga användningar (t ex överbelastning av produkten eller användning av ej godkända insats- verktyg eller tillbehör), åsidosatta underhålls- och säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm), yttre våld eller yttre påverkan (t ex skador om produkten har fallit ned) samt normalt och användningsbundet slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti. Anspråk på garanti upphör att gälla om ingrepp re- dan har gjorts i produkten.

3. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfa-

rande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt

frankerat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpe- bevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny apparat av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt garantibestämmelserna som ingår i denna bruksanvisning. Anl_TH_VC_1820_1_S_SPK1.indb 54Anl_TH_VC_1820_1_S_SPK1.indb 54 29.08.13 10:2329.08.13 10:23HR/BIH
