MANUALE UTENTE THVC 18201 S EINHELL

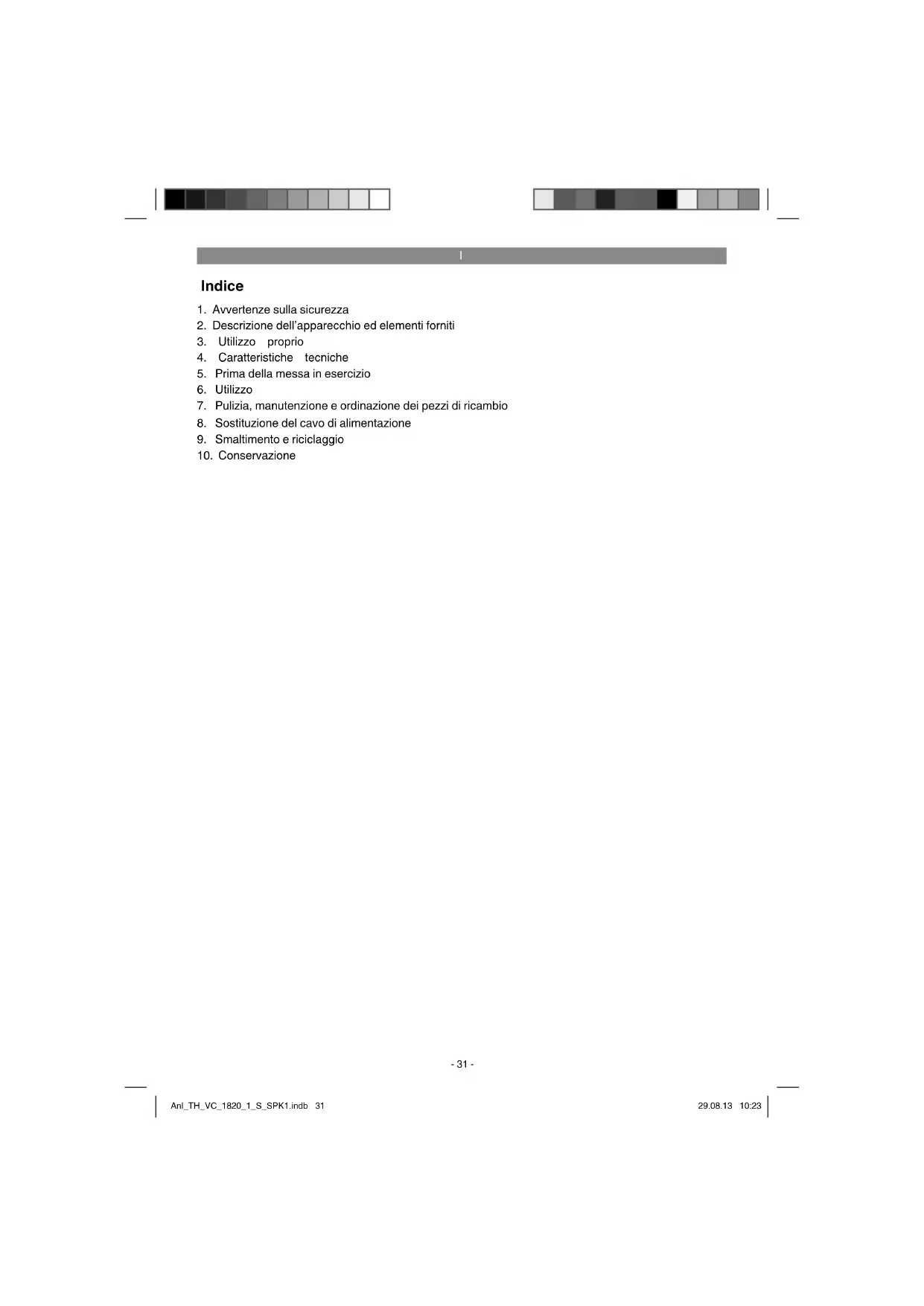

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

8. Sostituzione del cavo di alimentazione

9. Smaltimento e riciclaggio

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Attenzione: prima del montaggio e della mes- sa in esercizio osservate assolutamente le istruzioni per l’uso.

Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione.

Staccate la spina dalla presa di corrente: quando l’apparecchio non viene usato, prima di aprire l’apparecchio, prima della pulizia e della manutenzione.

Non pulite mai l’apparecchio con solventi.

Non staccate la spina dalla presa di corrente tirando il cavo.

Non lasciate l’apparecchio incustodito.

Tenete lontani i bambini.

Fate attenzione che il cavo di alimentazione non venga rovinato o danneggiato passando- ci sopra, schiacciandolo, tirandolo o trattan- dolo in modo simile.

L’apparecchio non deve essere usato se il cavo di alimentazione non è in perfetto stato.

In caso di sostituzione del cavo di alimenta- zione non dovete allontanarvi dalle versioni indicate dal produttore.

Cavo di alimentazione: H 05 VV - F 2 x 0,75 mm2

Non aspirate in nessun caso: fiammiferi acce- si o ancora incandescenti, ceneri e mozziconi di sigarette che non siano spenti, sostanze, vapori e liquidi infiammabili, caustici o esp- losivi.

Questo apparecchio non è adatto all’aspirazione di polveri nocive alla salute.

Conservate l’apparecchio in luoghi asciutti.

Non mettete in funzione l’apparecchio se è difettoso.

Assistenza solo presso centri di servizio as- sistenza autorizzati.

Utilizzate l’apparecchio solo per i lavori per i quali è stato costruito.

Nella pulizia di scale occorre essere estrema- mente attenti.

Usate solamente accessori e ricambi origi- nali. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con ca- pacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona res- ponsabile per la loro sicurezza o abbiano ricevuto da questa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurar- si che non giochino con l’apparecchio.

1 Impugnatura 2 Interruttore ON/OFF 3 Testa dell’apparecchio 4 Cestello fi ltro 5 Valvola di sicurezza a galleggiante 6 Gancio di chiusura 7 Contenitore 8 Attacco tubo di aspirazione 9 Attacco di soffi aggio 10 Tubo fl essibile di aspirazione 11 Tubo di aspirazione a tre elementi 12 Bocchetta combinata 13 Rotelle 14 Sacchetto di raccolta dello sporco 15 Filtro di gommapiuma 16 Bocchetta tergifughe 17 Pezzo intermedio 18 Filtro addizionale 19 Gancio avvolgicavo Anl_TH_VC_1820_1_S_SPK1.indb 32Anl_TH_VC_1820_1_S_SPK1.indb 32 29.08.13 10:2329.08.13 10:23I

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Tubo flessibile di aspirazione

Tubo di aspirazione a 3 elementi

Filtro di gommapiuma

Vite di fissaggio per impugnatura (2x)

Bocchetta tergifughe

Istruzioni per l‘uso originali L’apparecchio è dotato di una catena (z) sul fondo del serbatoio. Serve a ridurre lo sviluppo di cari- che elettrostatiche durante l‘utilizzo.

La sega circolare manuale è adatta ad eff ettuare tagli diritti nel legno, in materiali simili al legno o materie plastiche. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

5. Prima della messa in esercizio

5.1 Montaggio dell’apparecchio

Montaggio della testa dell’apparecchio (Fig.

La testa dell’apparecchio (3) è fi ssata al conteni- tore (7) dal gancio di chiusura (6). Per togliere la testa dell’apparecchio (3), aprite il gancio di chi- usura (6) e togliete la testa dell’apparecchio (3). Nel montare la testa dell’apparecchio (3) badate che il gancio di chiusura (6) scatti correttamente. Montaggio delle rotelle (Fig. 5) Montate le rotelle (13) come mostrato nella Figura

Montaggio dell’impugnatura (Fig. 6) Montate l’impugnatura (1) con un cacciavite. Montaggio del gancio avvolgicavo (Fig. 7) Premete il gancio avvolgicavo (19) nel supporto. Dopo l’utilizzo il cavo di alimentazione può essere avvolto al gancio (19) e alla testa dell’apparecchio (3).

5.2 Montaggio dei fi ltri

Montaggio del fi ltro di gommapiuma (Fig. 8) Per l’aspirazione a umido mettete il fi ltro di gom- mapiuma accluso (15) sul cestello fi ltro (Fig. 2/4). Montaggio del fi ltro addizionale (Fig. 8b) Nell’aspirazione a secco utilizzate sempre il fi ltro addizionale fornito (18). Montate il fi ltro addizio- nale in modo tale che nel cestello fi ltro (4) venga aspirata solo aria fi ltrata. Montaggio del sacco di raccolta dello sporco (Fig. 9) Per l’aspirazione di sporco fi ne e secco si consi- glia di montare il sacco di raccolta dello sporco (14). Infi late il sacco di raccolta dello sporco (14) sull’apertura d’aspirazione. Il sacco di raccolta dello sporco (14) è adatto solo per l’aspirazione a secco! La polvere aspirata può essere facilmente rimossa tramite il sacco di raccolta dello sporco.

5.3 Montaggio del tubo fl essibile di aspirazio-

ne (Fig. 3,10,11) A seconda dello scopo di utilizzo, collegate il tubo fl essibile di aspirazione (10) con l’attacco dell’aspiratutto. Aspirazione Inserite il tubo fl essibile di aspirazione (10) nel relativo attacco (8). Soffi aggio Inserite il tubo fl essibile di aspirazione (10) nell’attacco di soffi aggio (9). Per prolungare il tubo fl essibile di aspirazione (10) potete applicare uno o più dei 3 elementi del tubo di aspirazione (11) al tubo fl essibile di aspirazione (10). Fra il tubo di aspirazione (10) e la bocchetta combinata (12) ovvero la bocchetta terghi fughe (16) deve essere inserito il pezzo intermedio (17).

5.4 Bocchette di aspirazione

La bocchetta combinata (12) con spazzole è adatta all’aspirazione di solidi e liquidi su superfi ci da medie a grandi. La bocchetta terghi fughe (16) è particolarmente adatta per la pulizia di fughe e spigoli.

Attenzione! Disinserite l’apparecchio se durante l’aspirazione a umido fuoriesce del liquido o della schiuma as- sieme all’aria di scarico.

6.1 Interruttore ON/OFF (Fig. 1)

Posizione “0” dell’interruttore: Spento Posizione “I” dell’interruttore: Acceso

6.2 Aspirazione a secco

Per l’aspirazione a secco impiegate il sacco di raccolta dello sporco (14) ed il fi ltro addizionale (18) (vedi punto 5.2). Controllate sempre che i fi ltri siano ben fi ssati!

6.3 Aspirazione a umido

Per l’aspirazione ad umido impiegate il fi ltro di gommapiuma (15) (vedi punto 5.2). Controllate sempre che il fi ltro sia ben fi ssato! Attenzione! Nell’aspirazione a umido l’aspiratutto viene spen- to automaticamente dalla valvola di sicurezza a galleggiante (5) al raggiungimento del livello mas- simo di riempimento. Attenzione! L’aspiratutto non è adatto all’aspirazione di liquidi infi ammabili! Per l’aspirazione di liquidi impiegate solo il fi ltro di gommapiuma accluso!

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Attenzione! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

7.2 Pulizia della testa dell’apparecchio (3)

Pulite l’apparecchio regolarmente con un panno umido ed un po’ di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero dann- eggiare le parti in plastica dell’apparecchio.

7.3 Pulizia del contenitore (7)

A seconda del tipo di sporco potete pulire il con- tenitore con un panno umido ed un po’ di sapone, oppure sotto acqua corrente.

7.4 Pulizia del fi ltro di gommapiuma (15)

Pulite il fi ltro di gommapiuma (15) con un po’ di sapone sotto acqua corrente e lasciatelo asciuga- re all’aria.

Controllate regolarmente e prima di ogni utilizzo che il fi ltro dell’aspiratutto sia ben fi ssato. 7.6. Ordinazione dei pezzi di ricambio In caso di ordinazione di pezzi di ricambio è ne- cessario indicare quanto segue:

numero di articolo dell’apparecchio

numero di identificazione dell’apparecchio

numero del pezzo di ricambio richiesto Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

9. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifi uti speciali. Per informa- zioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale!

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TH_VC_1820_1_S_SPK1.indb 35Anl_TH_VC_1820_1_S_SPK1.indb 35 29.08.13 10:2329.08.13 10:23I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TH_VC_1820_1_S_SPK1.indb 36Anl_TH_VC_1820_1_S_SPK1.indb 36 29.08.13 10:2329.08.13 10:23I

Disposizioni di garanzia La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò infl uisca sui diritti di garanzia previsti dalla legge. Categoria Esempio Prestazione di garanzia Difetti di materiale o fabbrica- zione 24 mesi Parti soggette ad usura * Boccetta combinata, bocchetta tergifughe, bocchetta per imbottiti, adattatore per l‘elettroutensile, ecc. 6 mesi Materiale di consumo/ parti di consumo * Filtro pieghettato, fi ltro di gom- mapiuma, sacchetto di raccolta dello sporco, fi ltro addizionale, ecc. Garanzia solo in caso di difetto immediato (24h dopo acquisto/ data documento di acquisto) Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti! Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ov- vero il centro fai-da-te responsabile, garantisce un‘eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall‘acquisto e se la data di acquisto viene documentata tramite il documento di acquisto. In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l‘apparecchio con il certifi cato di garanzia accluso, compilato in tutte le sue parti. In questo caso è im- portante che riportiate una precisa descrizione del difetto. A tal fi ne rispondete alle seguenti domande.

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TH_VC_1820_1_S_SPK1.indb 37Anl_TH_VC_1820_1_S_SPK1.indb 37 29.08.13 10:2329.08.13 10:23I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o

di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia- mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-

no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto

all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla- mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza. Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia se- condo le Disposizioni di garanzia di queste istruzioni per l‘uso. Anl_TH_VC_1820_1_S_SPK1.indb 38Anl_TH_VC_1820_1_S_SPK1.indb 38 29.08.13 10:2329.08.13 10:23DK/N
