BEDIENUNGSANLEITUNG TCHP 2042 PC EINHELL

TC-HP 2042 PC Art.-Nr.: 41.407.30 I.-Nr.: 11025

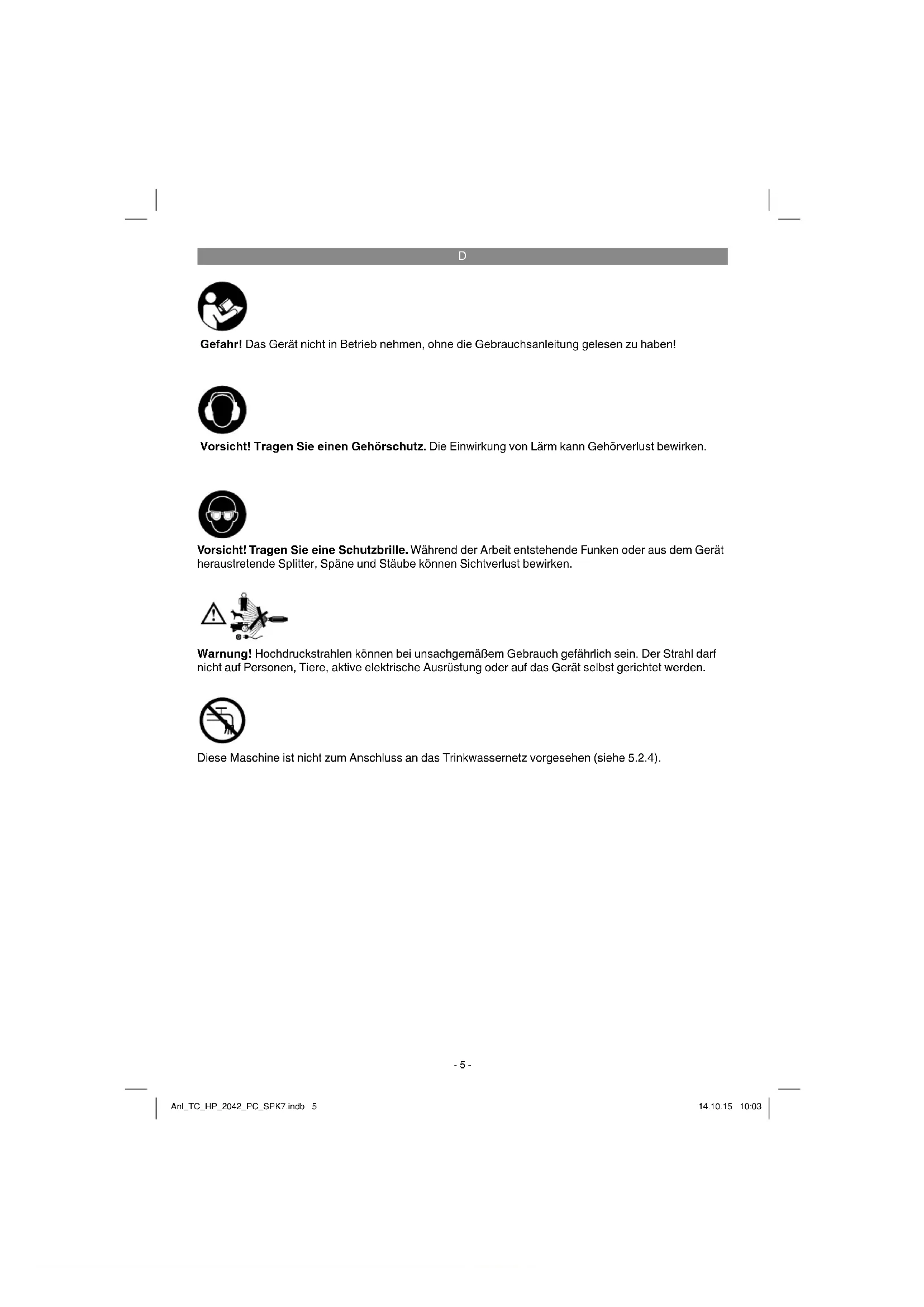

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Warnung! Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden. Diese Maschine ist nicht zum Anschluss an das Trinkwassernetz vorgesehen (siehe 5.2.4). Gefahr! Das Gerät nicht in Betrieb nehmen, ohne die Gebrauchsanleitung gelesen zu haben! Anl_TC_HP_2042_PC_SPK7.indb 5Anl_TC_HP_2042_PC_SPK7.indb 5 14.10.15 10:0314.10.15 10:03D

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

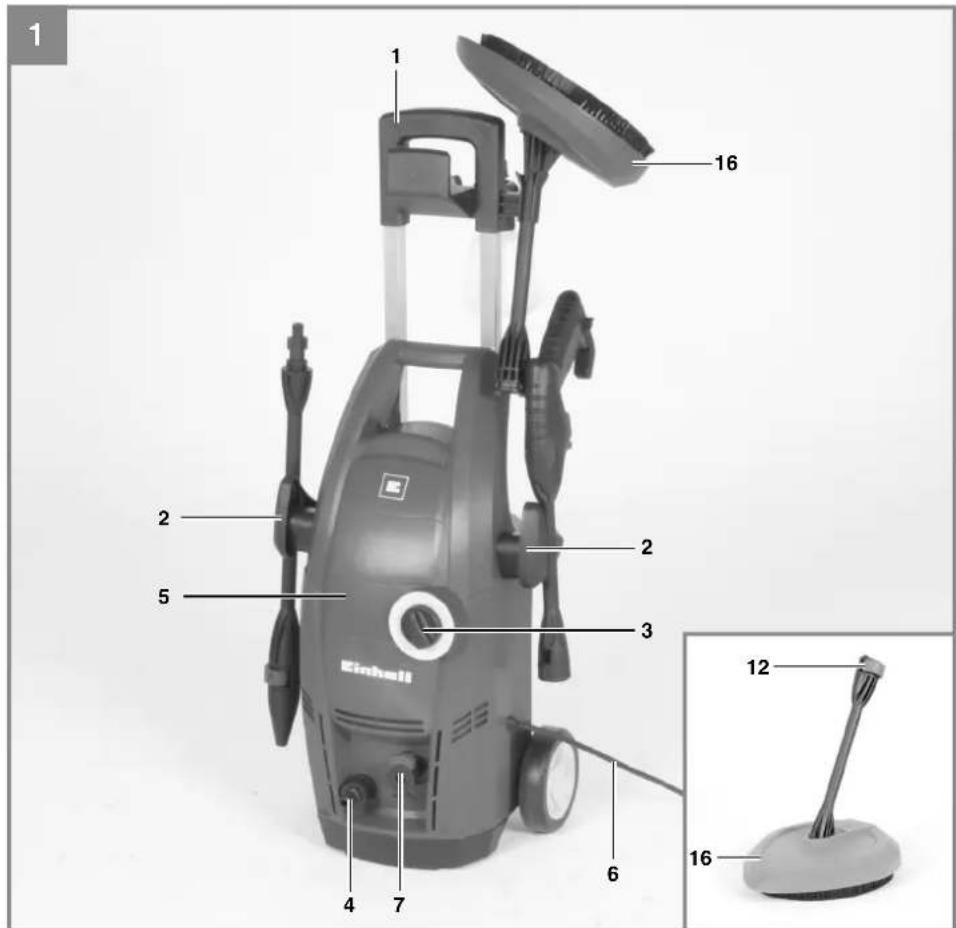

2.1 Gerätebeschreibung (Bild 1-2)

4. Anschluss Wasserzulauf

5. Hochdruckreiniger

7. Anschluss Hochdruckschlauch

10. Reinigungsmittelbehälter

12. Schnell-Anschlusssystem

14. Punkt-/Breitstrahldüse

15. Hochdruckschlauch

16. Terrassenreiniger

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service-Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Reinigungsmittelbehälter

Punkt-/Breitstrahldüse

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Der Hochdruckreiniger ist für die Verwendung im Privaten Bereich zum Reinigen von Fahrzeugen, Maschinen, Gebäuden, Fassaden usw. mit Hoch- druck vorgesehen. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- Anl_TC_HP_2042_PC_SPK7.indb 6Anl_TC_HP_2042_PC_SPK7.indb 6 14.10.15 10:0314.10.15 10:03D

ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Diese Maschine darf nicht von Personen (ein- schließlich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden.

• Der Bemessungsdruck ist abhängig vom ver- wendeten Zubehör. Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend EN 60335-2-79 ermittelt. Schalldruckpegel L

........................................... 3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60335- 2-79. Schwingungsemissionswert a

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe. Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird. Anl_TC_HP_2042_PC_SPK7.indb 7Anl_TC_HP_2042_PC_SPK7.indb 7 14.10.15 10:0314.10.15 10:03D

5. Vor Inbetriebnahme

Es wird empfohlen, dass die Stromversorgung zu dieser Maschine entweder über einen Fehler- stromschutzschalter angeschlossen werden soll- te, der die Energiezufuhr unterbricht, sobald der Ableitstrom zur Erde 30 mA für 30 ms überschrei- tet, oder über einen Erdungsprüfer verfügt. Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

5.1 Korrekter Einsatz des Gerätes

Der Hochdruckreiniger muss auf einer ebe- nen, sicheren Fläche aufgestellt werden.

Bei jeder Betätigung der Maschine empfiehlt sich die Einhaltung der korrekten Bedie- nungsposition: eine Hand an der Pistole und die zweite Hand an der Lanze.

Der Wasserstrahl darf nie auf elektrische Leitungen oder auf die Maschine gerichtet werden.

Um eine Beschädigung der Pumpe im Still- stand zu vermeiden, ist eine geringe Undich- tigkeit der Pumpe normal.

Die Maschine darf unter keinen Umständen in Räumlichkeiten verwendet werden, die explo- sionsgefährdet sind.

Die Arbeitstemperatur muss zwischen +5 und + 60°C liegen.

Es dürfen keine Abdeckungen oder Ände- rungen an der Lanze oder den Spritzdüsen vorgenommen werden.

Der Hochdruckreiniger ist für einen Betrieb mit kaltem oder mäßig warmem Wasser (max. bis 60°C) ausgelegt, höhere Temperaturen führen zu Schäden an der Pumpe.

Das einlaufende Wasser darf weder ver- schmutzt, sandhaltig noch mit chemischen Produkten belastet sein, die zur Beeinträchti- gung der Funktion führen und die Haltbarkeit der Maschine verkürzen können. Warnung-Explosionsgefahr Keine brennbaren Flüssigkeiten versprühen. Warnung Wasser, das durch Rückfl ussverhinderer gefl os- sen ist, gilt nicht als trinkbar. Warnung Wenn Ihnen Reinigungsmittel auf die Haut oder ins Auge gelangt, spülen Sie sofort mit reichlich reinem Wasser. Suchen Sie anschließend einen Arzt auf oder befolgen Sie die Hinweise vom Sicherheitsdatenblatt bzw. des Spülmittelherstel- lers.

5.2.1 Montage Gerät (Bild 1)

Schieben Sie die Zubehörhalterung (2) auf den Hochdruckreiniger (5). Zur platzsparenden Aufbe- wahrung der Pistole (8), der Verlängerung (9) und des Hochdruckschlauch (15) kann diese verwen- det werden. Hinweis! Zur Verwendung des Hochdruckreini- gers muss der Druckschlauch komplett abgewi- ckelt sein.

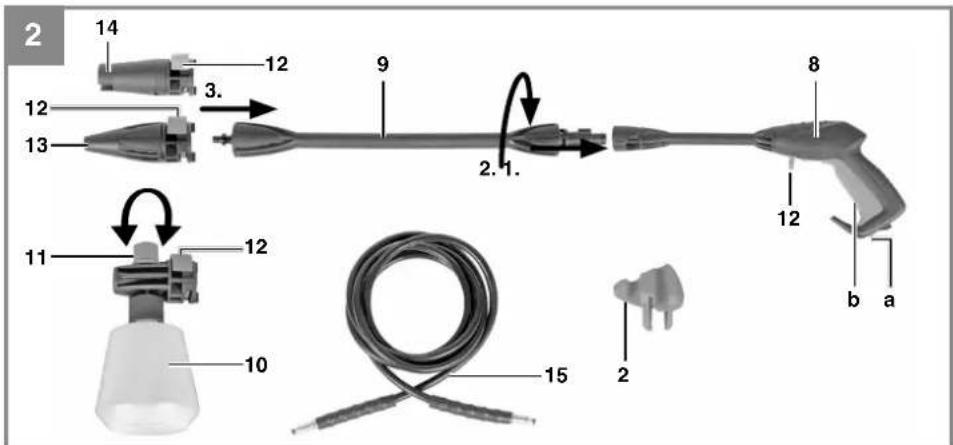

5.2.2 Montage der Aufsätze (Bild 2)

Vor dem Einsatz des Hochdruckreinigers (5) müs- sen Sie zuerst die Verlängerung (9) auf der Pisto- le (8) durch Einschieben und Drehung befestigen. Anschließend schieben Sie die Rotordüse (13) oder den Reinigungsmittelbehälter (10) mittels Schnell-Anschlusssystem auf die Verlängerung (9). Rotordüse Verwenden Sie für besonders hartnäckige Ver- schmutzungen die Rotordüse (13). Lanze Punkt-/Breitstrahl (14) Durch Drehen der Düse kann der Punktstrahl auf Flachstrahl verändert werden (Abb. 8). Reinigungsmittelbehälter Durch Drehen (+ / -) am Einstellrad (11) können Sie die Beimengung des Reinigungsmittels ein- stellen. Wir empfehlen Ihnen jedoch immer spar- sam mit dem Reinigungsmittel umzugehen.

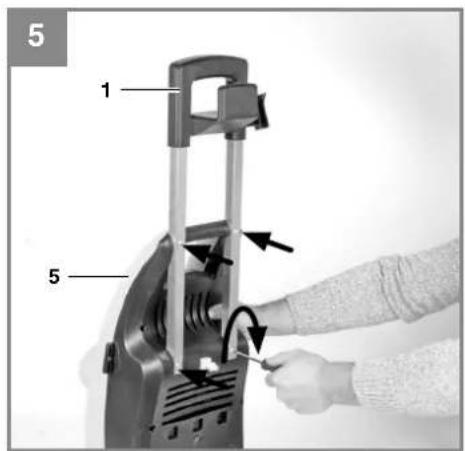

5.2.3 Montage Handgriff (Bild 5)

Schieben Sie den Handgriff (1) auf den Hoch- druckreiniger (5) und befestigen diese mit den 4 Schrauben (lang).

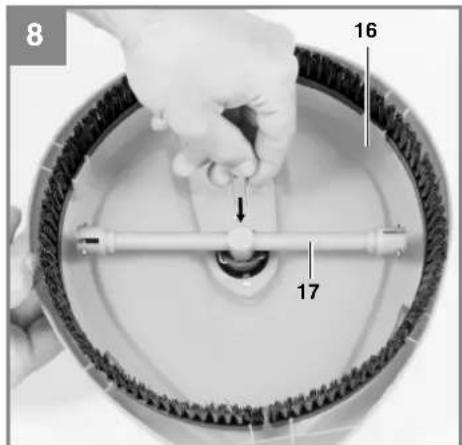

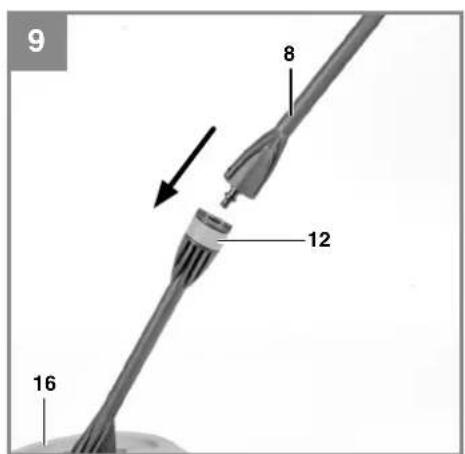

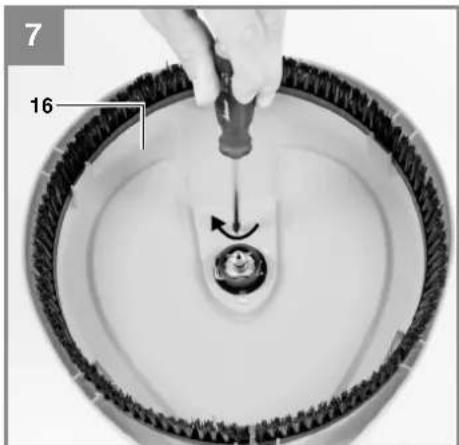

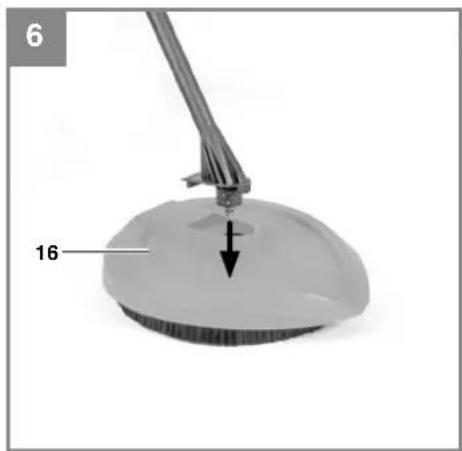

5.2.4 Montage Terrassenreiniger (Bild 6-9)

Drücken Sie die Verlängerung für den Terrassen- reiniger (16) in die dafür vorgesehene Ausspa- rung. Drehen Sie anschließend den Terrassenrei- niger (16) um und drehen die beiden Schrauben (kurz) ein. Anschließend setzen Sie den Rotor (17) auf den Terrassenreiniger (16) und befes- Anl_TC_HP_2042_PC_SPK7.indb 8Anl_TC_HP_2042_PC_SPK7.indb 8 14.10.15 10:0314.10.15 10:03D

tigen diesen durch einschieben der Klammer. Danach können Sie den Terrassenreiniger (16) durch das Schnell-Anschlusssystem (12) auf die Verlängerung (8) setzten.

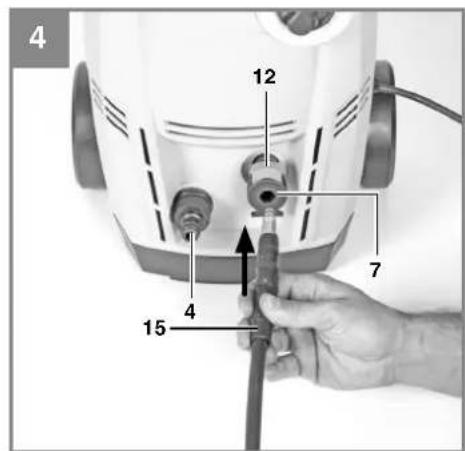

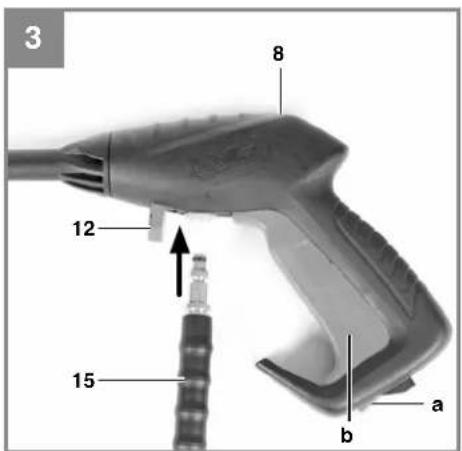

5.2.5 Anschluss Hochdruckschlauch

(Bild 3/4) Schließen Sie den Hochdruckschlauch (15) an die Pistole (8) und an den Hochdruckreiniger (5) an. Hinweis: Die Anschlüsse für den Hochdruckschlauch bzw. des Zubehörs sind mit einem Schnell-Anschluss- system (12) ausgestattet, zur Montage einfach den Schlauch bzw. das Zubehör auf den jeweili- gen Anschluss schieben. Zum Abnehmen muss nur das Schnell-Anschlusssystem (12) betätigt werden und der Schlauch bzw. das Zubehör kann abgenommen werden. Kontrollieren Sie jedoch vor jeder Montage ob das Schnell-Anschlusssystem (12) richtig ein- gerastet ist. Ziehen Sie hierzu kurz am Schlauch bzw. dem Zubehör.

5.2.6 Anschluss Wasserzulauf (Abb. 1/4)

Der Anschluss für den Wasserzulauf (4) ist mit einem Anschlussstück für Standardschlauch- kupplungssysteme ausgestattet. Stecken Sie die Schlauchkupplung des Zulaufschlauches (min. Ø 1/2“/ ca. 13 mm) auf den Anschluss für Wasser- zulauf (4). Verwenden Sie für den Wasserzulauf immer einen verstärkten Wasserschlauch mit einer handels- üblichen Kupplung. Die Länge sollte mindestens 6,0m betragen. (nicht im Lieferumfang enthalten) Zwischen dem Trinkwasser und dem Hochdruck- reiniger muss ein Rückfl ussverhinderer eingebaut sein! Fragen Sie hierzu Ihren Sanitärinstallateur.

5.2.7 Elektrischer Anschluss (Abb. 1)

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Achten Sie bei Verwendung von Verlänge- rungsleitungen darauf, dass diese für den Außenbereich geeignet sind und über einen ausreichenden Aderquerschnitt verfügen: 1-10m: 1,5mm

Stecken Sie den Netzstecker am Netzkabel in die Steckdose.

Die Maschine besteht aus einer Baugruppe mit einer Pumpe, die durch ein stoßsicheres Ge- häuse abgedeckt ist. Die Maschine ist mit einer Lanze und einer griffi gen Pistole für eine optimale Arbeitsposition ausgerüstet, deren Form und Aus- stattung den gültigen Vorschriften entsprechen.

Wenn Sie den Hochdruckreiniger vollständig montiert und alle Anschlüsse vorgenommen ha- ben, können Sie wie folgt verfahren: Öff nen Sie den Wasserzulauf. Drücken Sie den Sicherung (a) (Abb. 2) an der Spritzpistole und ziehen Sie den Abzugshebel (b) (Abb. 2) zurück, damit die im Gerät vorhandene Luft entweichen kann. Schalten Sie das Gerät ein, stellen Sie hierzu den Ein-/Ausschalter (Abb. 1/3) auf „ON“. Betätigen Sie nun den Abzughebel (b). Druckschalter: Die Funktion des Druckschalters: Wenn die Pis- tole ausgeschaltet ist, löst der Druckschalter aus und die Stromversorgung wird abgestellt, der Druckschalter schaltet die Pumpe ab und der Hochdruckreiniger ist in Stand-by. Sobald Sie den Abzugshebel (b) betätigen startet die Pumpe wieder. Um den Hochdruckreiniger komplett ab- zuschalten, stellen Sie den Ein-/Ausschalter (Abb. 1/3) auf „OFF“.Wenn der Druck der Pumpe den Druck des voreingestellten Ventils der Pumpe überschreitet, kehrt die überschüssige Flüssig- keit in das Einlasssystem zurück.

6.2 Einsatz von Reinigungsmittel

Füllen Sie den Reinigungsmittelbehälter (10) mit entsprechenden Reinigungsmittel.

Die Beimengung des Reinigungsmittel erfolgt automatisch im Niederdruckbetrieb. Hinweis: Verwenden Sie nur Reinigungsmittel, die aus- drücklich für Hochdruckreiniger geeignet sind.

6.3 Halterung Pistole/Zubehör (Abb. 1)

Zur platzsparenden Aufbewahrung der Pistole und des Zubehörs kann dieses in der dafür vor- gesehenen Zubehörhalterung (2) aufbewahrt werden. Anl_TC_HP_2042_PC_SPK7.indb 9Anl_TC_HP_2042_PC_SPK7.indb 9 14.10.15 10:0314.10.15 10:03D

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

8.2.1 Prüfung des Wasseransaugfi lters

Den Saugfi lter periodisch überprüfen, um Ver- stopfungen zu vermeiden, die den Betrieb der Pumpe gefährden können. Schrauben Sie den Anschluss Wasserzulauf (4) vom Gerät und reinigen Sie das dahinter befi ndli- che Zulaufsieb unter fl ießendem Wasser.

8.2.2 Lange Standzeit der Elektropumpe

Die Maschine sollte nach jeder Benutzung kom- plett vom Wasser entleert werden. Hierzu ist das Gerät ohne angeschlossenen Wasserzulauf ein- zuschalten und der Abzugshebel (b) zu drücken (max. 1 min.) bis kein Wasser mehr austritt. An- schließend ist das Gerät auszuschalten. Wenn das Gerät längere Zeit nicht benutzt wor- den ist, entstehen in der Elektropumpe Kalkab- lagerungen, die zu Startschwierigkeiten führen können.

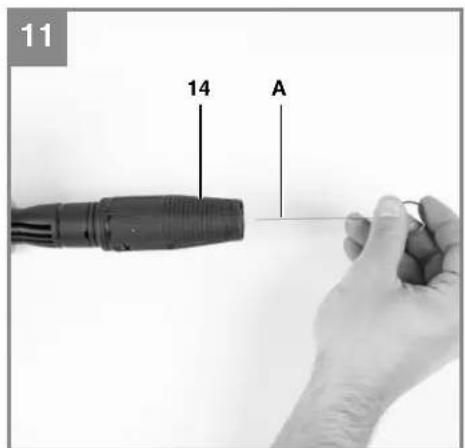

8.2.3 Reinigung Düse (Abb. 11)

Zum Reinigen einer verstopften Düse verwenden Sie bitte die beiliegende Reinigungsnadel (A).

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Bevor Sie das Gerät an einen anderen Ort trans- portieren entfernen Sie zuerst alle Anschlüsse, anschließend ist das Gerät frei für den Transport.

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Anl_TC_HP_2042_PC_SPK7.indb 10Anl_TC_HP_2042_PC_SPK7.indb 10 14.10.15 10:0314.10.15 10:03D

12. Mögliche Ausfallursachen

Betriebsstörung Ursache Abhilfe Gerät funktioniert nicht. - Keine elektrische Spannung am Gerät. - Leiterquerschnitt der Verlänge- rungsleitung zu gering bzw. Verlän- gerungsleitung zu lang. - Netzspannung liegt unter dem vor- gegebenen Wert - Pumpe ist eingefroren. - Sicherung, Netzkabel, Netzstecker kontrollieren und gegebenenfalls durch Fachpersonal austauschen lassen. - Verlängerungsleitungen mit höhe- rem Aderquerschnitt verwenden bzw. kürzere Verlängerungsleitung verwenden. - Gegebenenfalls Energieversor- gungsunternehmen kontaktieren. - Überprüfen, gegebenenfalls auftau- en. Motor läuft, jedoch wird kein Druck auf- gebaut. - Wasseransaugfi lter verstopft. - Luftansaugung im Wasserzulauf. - Auslassdüse zu groß. - Wasserhahn geschlossen. - Wasseransaugfi lter reinigen. (siehe

- Zulaufschlauch und Schlauchver- bindungen überprüfen, gegebenen- falls austauschen. - Überprüfen, gegebenenfalls ersetzen. - Wasserhahn aufdrehen. Unregelmäßiger Betriebsdruck. - Luftansaugung im Wasserzulauf. - Zulaufschlauch und Schlauchver- bindungen überprüfen, gegebenen- falls austauschen. Anl_TC_HP_2042_PC_SPK7.indb 11Anl_TC_HP_2042_PC_SPK7.indb 11 14.10.15 10:0314.10.15 10:03D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_TC_HP_2042_PC_SPK7.indb 12Anl_TC_HP_2042_PC_SPK7.indb 12 14.10.15 10:0314.10.15 10:03D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Kohlebürsten, Lanze, Schlauch Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TC_HP_2042_PC_SPK7.indb 13Anl_TC_HP_2042_PC_SPK7.indb 13 14.10.15 10:0314.10.15 10:03D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätz-

lich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Ge- währleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_TC_HP_2042_PC_SPK7.indb 14Anl_TC_HP_2042_PC_SPK7.indb 14 14.10.15 10:0314.10.15 10:03D
