BEDIENUNGSANLEITUNG PE82X OREGON SCIENTIFIC

Schrittzahler mit 7 Tage-Speicher

(Model: PE823)

Schrittzahler mit Pulsmesser

(Model: PE826)

Schrittzahler mit Panikalarm

(Model:PE828)

Schrittzähler mit Sprachausgabe und

UKW-Radio

(Model: PE829 / PE829A)

BEDIENUNGSGANLEITUNG

INHALT

Einleitung 2

Hauptfunktionen 2

PE823 - Vorder- und Rückansicht 2

PE826 - Vorder- und Rückansicht 2

PE828 - Vorder- und Rückansicht 2

PE829 / PE829A - Vorder- und Rückansicht 3

LCD-Anzeige 4

Erste Schritte 4

Setup 4

Wichtiger Hinweis zur Genaugkeit 5

Nutzliche Tipps 5

Umschalten zwischen Betriebsmodi 5

Tageswertanzeige 5

Zielwertvorgabe 6

Timer 7

7 Tage-Speicher 7

Wochengesamtwerte anzeigen. 7

Tageswerte anzeigen 8

AlleDatensätzeloschen 8

Uhr / Benutzerprofil 8

Benutzerprofil bei Erstinbetriebnahme

oder nach Batteriewechsel einstellen 8

Einstellungen fur Uhr oder

Benutzerprofiländern 9

Alarm 9

Pulsmesser / Belastungsindex

(nur bei PE826 verfügbar) 10

Verwendung des Panikalarms

(nur bei PE828 verfügbar) 12

UKW-Radio (nur bei PE829/PE829A verfügbar) .. 12

Suchen und speichern von Radiostationen 12

Sprachfausgabe (nur bei PE829/PE829A verfügbar) .... 13

Hintergrundbeleuchting / LED-Lampe /

Tastensperre/Reset 13

Batterien 14

PE823/PE826 14

PE828 14

PE829/PE829A 14

Wichtige Warnhinweise 15

Technische Daten 15

EG-Konformitätserklarung 16

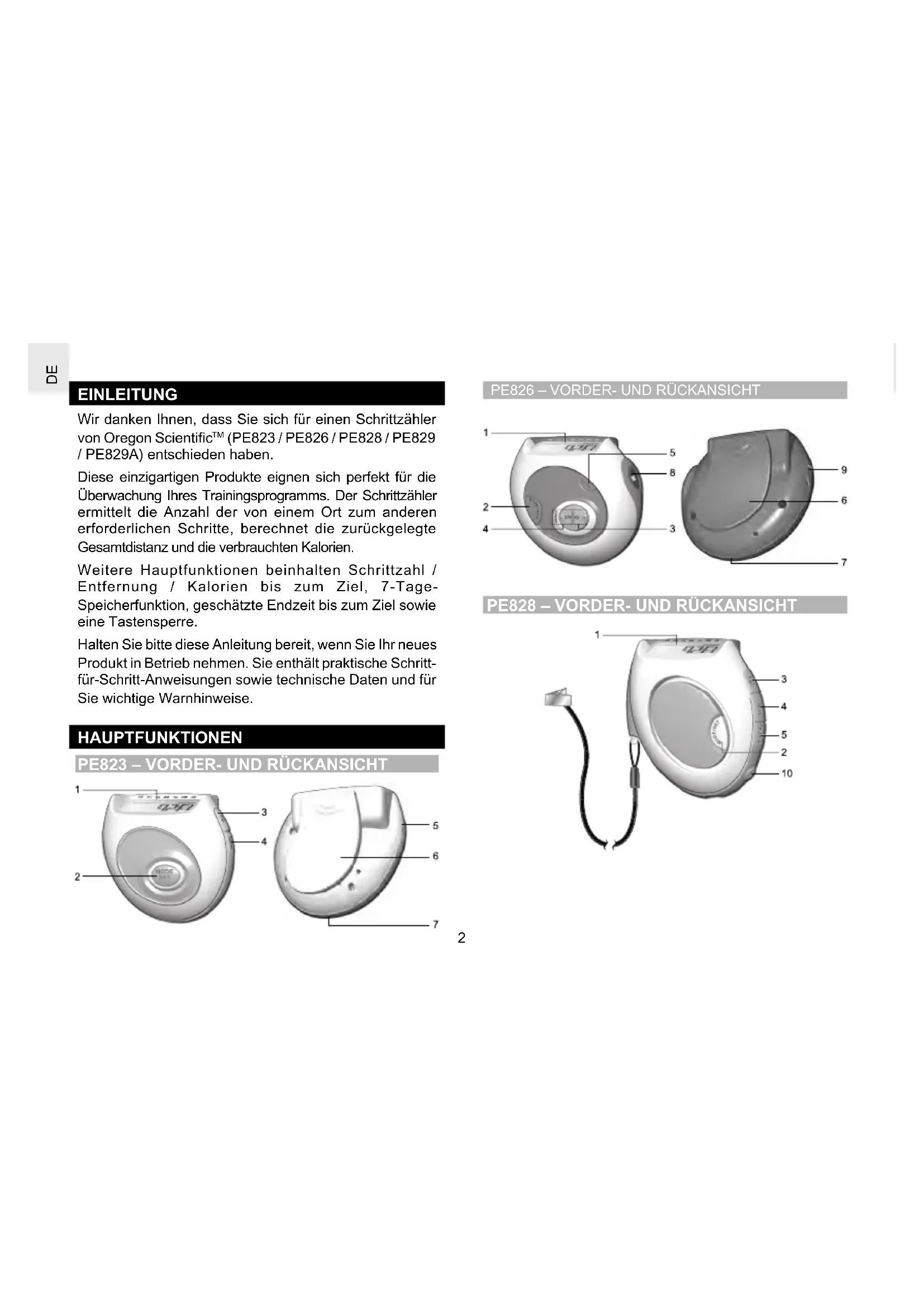

EINLEITUNG

Wir danken Ohnen, dass Sie sich für einen Schrittzahler von Oregon ScientificTM (PE823 / PE826 / PE828 / PE829 / PE829A) entschieden haben.

These einzigartigen Produkte eignen sich perfect für die Überwachung Ihres Trainingsprogramms. Der Schrittzahler ermittelt die Anzahl der von einem Ort zum anderen erforderlichen Schritte, berechnet die zusückgelegte Gesamtdistanz und die verbrauchten Kaloren.

Weitere Hauptfunktionen beinhalten Schrittzahl / Entfernung / Kalorien bis zum Ziel, 7-Tage-Speicherfungk, geschätzte Endzeit bis zum Ziel sowie eine Tastensperre.

Halten SieitteTheseAnleitungbereit,wenSiehnrneues ProduktinBetriebnehmen.Sieenthaltpraktische Schritt fur-Schritt-Anweisungensowietechnische Datenundfur Siewichtige Warnhinweise.

HAUPTFUNKTIONEN

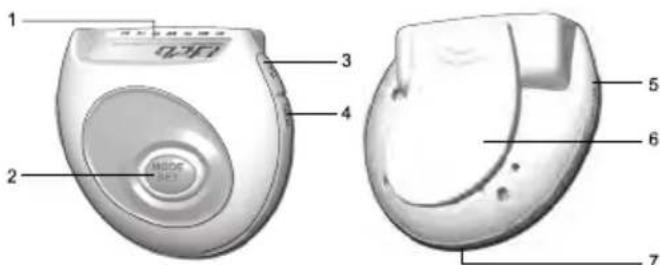

PE823 - VORDER- UND RÜCKANSICHT

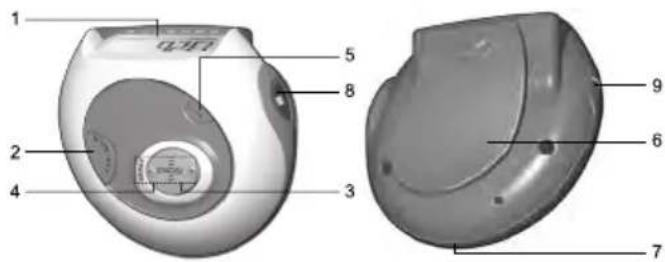

PE826 - VORDER- UND RÜCKANSICHT

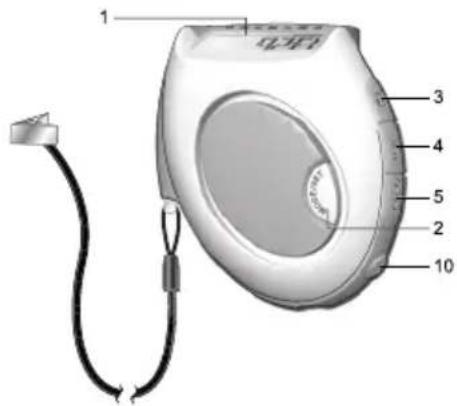

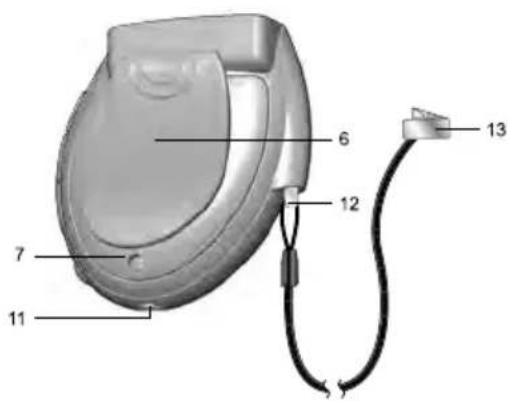

PE828 - VORDER- UND RÜCKANSICHT

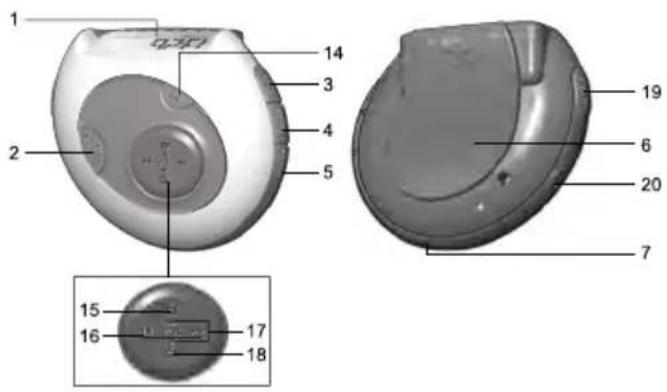

PE829 / PE829A - VORDER- UND RÜCKANSICHT

1. LCD-Bildschirm
2. Taste MODE / SET
3. Taste +
4. Taste RESET / L/ m
5. Taste
6. Gurtelclip
7. Batterieöffnung
8. Pulsmesser
9. Pulstaste
10. LED-Lichttaste
11. LED-Licht
12. Panikalarm-Stift
13. Befestigungslip mit Schnur
14. Radiostationswahl
15. Radio EIN
16. / Sendersuchlauf im UKW-Frequenzbereich
17. Lautstärke erhöhen/verringem
18. Radio AUS
19. Sprechtaste
20. Ohrhörerbuchse

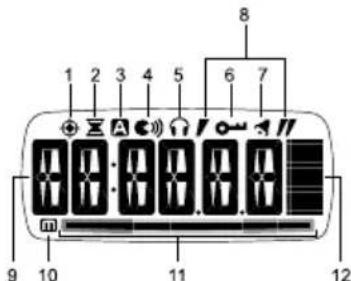

LCD-ANZEIGE

1. Wird im Zielmodus angezeigt
2. Wird im Timer-Modus angezeigt und blinkt bei laufendem Timer, wenn Sie eine andere Information eingebrendet haben
3. Wird angezeigt, wenn die automatische Ansageaktiviert ist - nur bei PE829 / PE829A
4. Wird angezeigt, wenn die Sprachausgabe aktiviert ist - nur bei PE829 / PE829A
5. Wird angezeigt, wenn das UKW-Radio in Betrieb ist – nur bei PE829 / PE829A
6. Wird bei aktivierter Tastensperre angezeigt
7. Wird bei aktiviertem Alarm angezeigt
8. Wird im Timer-Modus angezeigt
9. Zeigt die Werte für Schrittzahl, Entfernung und Kalorien, Uhr-/Alarmzeit, Timer und Benutzerprofil an
10. Wird im 7-Tage-Speichermodus angezeigt

11. Der Farbbalken zeigt den Wochentag im Speicher sowie den Zielerreichungsstatus an

12. Die Punktmatrix zeigt verschiedene Symbole an, um den aktuell gewählten Modus darzustellen.

ERSTE SCHRITTE

SETUP

Sie mussen das Gerät, wie nachstehend beschreiben, einrichten, wenn Sie es das ersten Mal in Betrieb fühmen, es zurücksetzen oder die Batterien wechseln; anderenfalls konnte Ihr Schrittzahler nicht ordnungsgemäß Funktionieren.

1. Um das Gerät zu aktivieren, ziehen Sie das Isolierband unterhalb des Batteriedeckels ab. (Leden Sie die Batterien für PE828 ein.)
2. Stellen Sie die Uhr und das Benutzerprofil ein (siehe Abschnitt Uhr / Benutzerprofil).

3. Nur bei PE826 - Kalibrieren Sie den Ausgangswert für den Entspannungsindex (siehe Abschnitt Pulsmesser / Belastungsindex).

4. Befestigen Sie den Schrittzahler waagerecht in Hufthöhe an Ihrrem Gurtel oder Trainingsanzug. Das Anbringen des Schrittzahlers an einer ungeeigneten Stelle kann zu einer falschen Datenerfassung führen.

WICHTIGER HINWEIS ZUR GENAUGKEIT

Die nachfolgenden Bedingungen konnen zu einer falschen Anzeige der zurückgelegten Schritte führen:

1. Ungleichmäßiges Schritttempo, wie beim Spazierengehen durch überfüllte Bereiche oder auf unebenen Böden.
2. Häufiges Auf- und Abbewegen, wie Aufstehen und/oder Hinsetzen, Laufen, Springen, oder das Hinauf-oder Hinuntergeben auf Treppen oder steilen Hangen.

NUTZLICHE TIPPS

So konnen Sie die Einstellungen ändern:

• Halten Sie + / - gedrückt, um rasch durch die Einstellungsoptionen zu blättern.
• Drücken Sie auf SET, um eine Einstellung zu umgeben oder zu bestätigten, und zur{nachsten Einstellung überzugehen.

HINWEIS Wenne eine Taste im Einstellungsmodus nicht innerhalb von 30 Sekunden gedrückt wird, ertont ein Piepsignal und die Anzeige kehrt in den vorherigen Modus zurück.

UMSCHALTEN ZWISCHEN BETRIEBSMODI

Drücken Sie auf MODE, um zwischen den 6 Betriebsmodi umzuschalten:

• Tageswertanzeige
  Zielwertanzeige
• Timer

7-Tage-Speicher
- Benutzerprofil
Uhr

Die Betriebsmodi werden in den nachfolgenden Abschnitten bisher beschrieben.

TAGESWERTANZEIGE

So blenden Sie die Anzeige der Schrittzahl, Entfernung und Kalorien ein:

1. Drucken Sie auf MODE, um zum Modus Tageswert (daily) zu navigieren.

1. Drücken Sie auf 3, um zwischen den 3 Anzeigearten zu wechseln;

SCHRITTZAHL

ENTFERNUNG

KALORIEN

ZIELWERTVORGABE

So stellen Sie ein Ziel für Schrittzahl, Entfernung oder Kalorien ein:

1. Drucken Sie auf MODE, um zum Modus Zielwert (target) zu navigieren.

1. Halten Sie SET 2 Sekunden lang gedrück, um den Einstellungsmodus aufzurufen.

1. Drucken Sie auf + / - , um SCHRITTZAHL, ENTFERNUNG oder KALORIEN auszuwahlen.
2. Drücken Sie zur Bestätigung auf SET.
3. Drücken Sie auf + / - , um den Wert jeder Ziffer zuändern, und anschließend auf SET, um diesen zu bestätigten und zur nachsten Einstellung überzugehen.

So verwenden Sie ein Ziel:

1. Sobald ein Zielwert eingestellt wurde, gehen Sie los, um den Schrittzahler zu aktivieren. Die Anzeige GO! erscheint, um zu bestätigten, dass das Gerät damit beginnt, ihre Fortschritte zu überwachen.

1. Wahrend Sie unterwegs sind, erscheint regelmäßige die GESCHÄTZTE ENDZEIT (EFT), um Sie darauf hinzuweisen, wie lange es dauern wird, bis Sie bei Ihr dem actually Tempo Ihr Ziel erreichen haben werden. Der Zielbalken im unteren Bereich der Anzeige bewegt sich von links nach rechts (vom Start bis ins Ziel), um ihren Fortschnitt anzuzeigen.

2. Drücken Sie auf um zwischen der EFT und der bis zum Erreichen des Ziels verbleibenden Schrittzahl, Entfernung oder Kalorien zu wechseln.

3. Wenn Sie das Ziel erreicht haben, erscheint

in der Anzeige und ein Piepsignal ertont.

1. Um das Ziel für die{nachste Benutzereinheit zurückzusetzen,halten Sie RESET gedrückt.

TIMER

Wenn der Timer in Betrieb ist, misst er die Schritte, die Entfernung und den Kalorienverbrauch. Diese Messwerte sind nicht mit den tätiglichen Messwerten verknüpf und beziehen sich nur auf die verbrauchte Gehzeit bei laufendem Timer.

So stellen Sie den Timer ein:

1. Drücken Sie auf MODE, um zum Timer-Modus zu navigieren.

1. Halten Sie SET 2 Sekunden lang gedrück, um den Einstellungsmodus aufzurufen.
2. Drücken Sie auf + / - um zwischen Countdown- oder Countup-Timer zu wechseln, und drücken Sie anschließend auf SET. Wenn der Countdown-Timer gewählt wurde, müssen Sie hh:min:ss einstellen, indem Sie auf # drücken, um einen Wert zu ändern, und zur Bestätigung auf SET drucken.

So verwenden Sie den Timer:

• Drücken Sie auf , um den Timer zu starten / beenden.

• Halten Sie E gedrückt, um den Timer zurückzusetzen.

• Drücken Sie wiederholt auf 8, um die Timerwerte für die Schrittzahl, Entfernung und den Kalorienverbrauch anzuzeigen.
  HINWEIS Im Timer-Modus wird das Symbol X angezeigt. Wenn Sie sich in einem anderen Modus befinden, blinkt das Symbol X, um darauf hinzuweisen, dass der Timer in Betrieb ist.

7 TAGE-SPEICHER

Der Schrittzahler verfügt über eine 7-Tage-Speicherfunktion. Sie können sich Daten über den Gesamtwert der wöchentlichen oder täglichen Schrittanzahl, Entfernung oder Kalorien aneigen halten.

WOCHENGESAMTWERTE ANZEIGEN

1. Drucken Sie auf MODE, um zum Speichermodus zu navigieren.

1. Drücken Sie auf zum zwischen den Anzeigen der gesamten wochentlichen Schrittzahl, Entfernung und Kalorien zu wechseln.

TAGESWERTE ANZEIGEN

1. Drücken Sie auf MODE, um zum Speichermodus zu navigieren.
2. Drücken Sie auf m, um die Anzeige eines Tagesdatensatzes aufzurufen.

3. Drücken Sie wiederholt auf m, bis Sie zu dem Tag gelangen, den Sie anzeigen möchten. Wenn Sie den entsprechenden Tag ausgewählten haben, weist Sie eine 1-sekündige Anzeige daraufhin, ob Sie das Ziel für diesen Tag erreicht haben oder nicht:

4. Ziel erreicht =

Lachender Smiley und hoher Piepton.

Ziel nicht erreicht = Trauriger Smiley und tiefer Piepton.

1. Drücken Sie auf 3, um zwischen ihren gewählten Anzeigen für Schrittzahl, Entfernung und Kalorienverbrauch zu wechseln.

WICHTIG Um Mitternacht werden alle kumulierten Daten für einen Zeitraum von 7 Tagen gespeichert. Wenn darauf Daten für die ersten 7 Tage gespeichert wurden, werden diese ab dem 1. Tag der neuen Woche überschreiben.

HINWEIS Der Balken an der Unterseite der Anzeige gibt den jeweiligen Tag an, für den Sie den Speicherdatensatz betrachten.

ALLE DATENSATZE LÖSCHEN

Halten Sie RESET gedrück.

UHR / BENUTZERPROFIL

BENUTZERPROFIL BEI ERSTINBETRIEBNAHME ODER NACH BATTERIEWECHSEL EINSTellen

Wenn das Installationsband zur Aktivierung des Schrittzahlers enternt wurde, oder die Batterien getauscht werden, werden Sie vom Schrittzahler aufgefordert, die Uhr und das Benutzerprofil einzustellen.itte führen Sie alle nachstehenden Einstellungen durch, da Ihr Schrittzahler ansonsten nicht ordnungsgemäß funktioniert.

1. Die erstige Einstellung blinkt.

1. Drücken Sie auf + / - um einen Wert zu ändern und danach auf SET, um diesen zu bestätigten und zur nthsten Einstellung überzugehen.
2. Die Reihenfolge der Einstellungen lautet:

UHR

12/24-Stundenformat
Stunde
- Minute
- Wochentag

BENUTZERPROFIL

• Oberer Grenzwert für Herzfrequenz (nur bei PE826)
• Unterer Grenzwert für Herzfrequenz (nur bei PE826)
  Gewichtseinheit
  Gewicht
• Schrittlangeneinheit
  Schrittlange
  Alter
  Geschlecht

So berechnen Sie die Schrittänge:

Die individuelle Schrittlänge ist unterschied. Geben Sie eine passende Länge für einen durchschnittlichen Schritt ein. Um die durchschnittliche Schrittlänge zu bestimmen, gehen Sie 10 Schritte und teilen die zurückgelegte Entfernung durch den Wert 10.

EINSTELLUNGEN FÜR UHR ODER BENUTZERPROFIL ANDERN

Wenn Sie nach der ersten Einstellung der Uhr / des Benutzerprofils (wie im vorgen Abschnitt beschrieben) die Uhrzeit ändern oder eine Einstellung im Benutzerprofil bearbeiten mögen, gehen Sie einfach wie folgt vor:

1. Drücken Sie auf MODE, um zum Uhr- oder Benutzerprofil-Modus zu navigieren.
2. Nur im Profil-Modus: Verwenden Sie , um durch die Einstellungen zu blättern, die Sie ändern möchten.
3. Halten Sie SET gedrückt, um den Einstellungsmodus aufzurufen.
4. Drücken Sie auf + / - , um einen Wert zuändern, und danach zur Bestätigung auf SET.

ALARM

Im Uhr-Modus drücken Sie auf zum zwischen dem Uhrund dem Alarm-Modus zu wechseln.

So stellen Sie den Alarm ein:

1. Drücken Sie auf MODE, um in den Uhr-Modus zu navigieren.
2. Drucken Sie auf um zum AlarmModus zu wechseln.

1. Halten Sie SET gedrückt, um den Einstellungsmodus aufzurufen.
2. Drücken Sie auf + / - , um einen Wert zu ändern, und danach auf SET, um diesen zu bestätigten und zur nachsten Einstellung überzugehen.

3. Die Reihenfolge der Einstellungen lautet:

4. Stunde - Minute - Ein / Aus

Um den Alarmton zu beenden, drücken Sie eine beliebige Taste.

PULSMESSER / BELASTUNGSINDEX (NUR BEI PE826 VERFÜGBAR)

HINWEIS Bei der ersten Inbetriebnahme oder nach dem Batteriewechsel oder Zurücksetzen des Geräts muss der Benutzer den Ausgangswert für den Belastungsindex kalibrieren, da ansonsten keine gültige Ablesung erhalten werden kann.

So kalibrierten Sie den Ausgangswert für den Belastungsindex:

Dieser Index ist sehr individuell, davon March 2013. Die kürzer als 50 Jahre zuvor des Vorstands führte eine neue Zeitwerte: der Gewinnrechte für den Jahresende erfasste Zahlungsmittel (Zahlungsmittel in Millionen €) aufgrund von der Gesellschafter- und der Finanzschulden (Zahlungsmittel in Millionen €).

Entspannen Sie sich 2 - 3 Minuten lang, bevor Sie mit der Kalibrierung beginnen:

1. Drücken Sie auf 心 um den Pulsmodus aufzurufen.

2. Drucken Sie auf um die Kalibrierungseinstell aufzurufen.

1. Halten Sie SET gedrückt, um mit der Kalibrierung zu beginnen.

2. Entspannen Sie sich und drücken Sie die Spitze Ihres Daumens oder Zeigefingers sanft auf den Pulsensor.

1. Warten Sie etwa 10 Sekunden, bis das Wort FINISH auf dem LCD-Bildschirm erscheint.

2. Wiederholen Sie die Schritte 3 - 5, wenn die Kalibrierung fehlgeschlagen ist.

HINWEIS Es wird dringend empfohlen, ihren individuellen Ausgangswert für den Belastungsindex einmal im Monat oder immer dann zu kalibrieren, wenn Sie ihre Kennwerte in entsprechenden Situationen feststellen möchten.

So messen Sie Ihr Puls- und Belastungsiveau:

1. Bleiben Sie vor und während der Messung ganz ruhig.

2. Drucken Sie auf

3. Drücken Sie die Kuppe Ihres Daumes oder Zeigefingers sanft auf den IR-Sensor.

4. Warten Sie etwa 10 Sekunden, bis die Herzfrequenz angezeigt wird (z.B. 100).

1. Die LCD-Anzeige stellt Ihr Entspannungsniveau wie folgt dar:

SYMBOL	FARBE DES BEDEUTUNG BALKENS	TUNG
U	Grün Entspannt
: :	Gelb Normal
: :	Rot Nicht entspannt

HINWEIS Falls der erste Versuch fehlschlagt, wiederholen Sieihn mehrmals (wenn innerhalb von einer Minute keine Ablesung erfolgt, verlssst der Schrittzahler den Pulsmodus). Drucken Sie dann erneut auf die Pulstaste.

TIPPS

• Kalte Fingerspitzen und kalte Luft können den Messwert beeinflussen. Sie müssen ihre Höhe ggf. aufwärmen, bevor Sie beginnen.

• Der Sensor ist empfindlich gegenüber Lichtquellen. Bedecken Sie den gesamten Sensorbereich mit ihrer Fingerkuppe, um einfallendes Licht abzuschirmen.

• Berühren Sie den Pulssensor behutsam und drucken Sie nicht mit Gewalt darauf.
• Bleiben Sie während der Messung ruhig und gelassen. Bewegungen des Körpers können die Ablesung beeinflussen.
  Warten Sie lange genug: Die Messungen konnen 6-12 Sekunden dauern, je nach Stabilität der empfangenen Signale.

Was ist Ihr Belastungsindex?

Die Messung des Belastungsindex basiert auf der Veränderlichkeit der Herzfrequenz, die wiederum den Status Ihres vegetativen (unwillkürlichen) Nervensystems angibt.

Eine hohe Herzfrequenz-Variation (HRV) ist ein Anzeichen darauf, dass Ihr parasympathisches Nervensystem dominant ist, was für gewöhnlich ein Anzeichen darauf ist, das Sie sich in einem Entspannungszustand befindet.

Ein niedriger Indexwert gibt an, dass das sympathische Nervensystem aktiv ist, welche auf physische oder psychische Belastungen schliebenlässt.

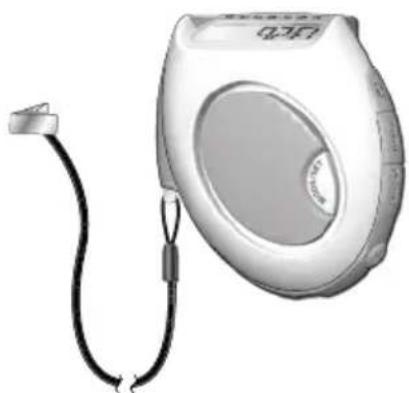

VERWENDUNG DES PANIKALARMS (NUR BEI PE828 VERFÜGBAR)

Der Alarm wird aktiviert, wenn der Panikalarm-Stift aus seiner Öffnung gezogen wird.

• Ziehen Sie mittels der Schnur den Stift aus der Öffnung, um den Alarm einzuschalten.
• Schalten Sie den Alarm aus, indem Sie den Stift wieder in die Öffnung stecken.

HINWEIS Eine neue 12V-Batterie kann den Panikalarm etwa 15 Minuten mit Strom versorgen. Es wird davon empfohlen, dass Sie die Alarmfunktion jedesmal vor dem Einsatz des Schrittzährs testen.

UKW-RADIO (NUR BEI PE829 / PE829A VERFÜGBAR)

Um das Radio einzuschalten (ON), halten Sie gedrück.

Um das Radio auszuschalten (OFF), halten Sie erneut gedrückt

HINWEIS Wenn Sie das Radio in Betriebnehmen, vergewissern Sie sich, dass die Ohrhörer angesteckt sind (Erscheint in der Anzeige).

SUCHEN UNDSPEICHERN VON RADIOSTATIONEN

Das Radio empfängt einen UKW-Frequenzbereich von 87,5 bis 108 MHz. Sie konnen bis zu 5 Sender speichern.

Souchen und speichern Sie einen Radiosender:

1. Halten Sie «/» gedrückt, um den automatischen Sendersuchlauf zu aktivieren. Wenn ein Sender gefunden wurde, drücken Sie auf «, um eine Feinabstimmung vorzunehmen.
2. Halten Sie CH gedrückt, um den Senderspeicher-Modus aufzurufen.
3. Verwenden Sie « / » um einen Speicherplatz auszuwahlen (1-5). Wenn Sie bei eingeblendeten Sender 1 auf « und bei eingeblendeten Sender 5 auf « drücken, verlasst das Gerät den Einstellungsmodus und kehrt zur Hauptanzeige des UKW-Radios zurück.
4. Drücken Sie auf CH, um die Speicherung zu bestätigten. Wiederholen Sie den gesamten Vorgang, um weitere Sender zu speichern.

Um die Lautstärke zuändern, drücken Sie auf VDL

Um einen gespeicherten Sender anzuhoren, drucken Sie auf CH.

HINWEIS Ein anhaltender Betrieb des UKW-Radios verringt die Lebensdauer ihrer Batterien betrachtlich.

SPRACHAUSGABE (NUR BEI PE829 / PE829A VERFÜGBAR)

Die Sprachausgabe ist in den Modi TAGESWERT / ZIELWERT / TIMER / SPEICHER und UHR verfügbar. Sieagt aktuelle Informationen, die momentan in der LCD Anzeige erscheinen, an. Im Modus Tageswert horen Sie z.B. folgenden: "Sie sind heute XXXXX Schritte und XX,XX Kilometer gegangen und haben XXXX,X Kalorien verbraucht.

Sprachansagen können automatisch zu vorher festgelegten Intervallen (wie in der nachstehenden EinstellungsfolgeNJaher erlautert) oder manuell aufgerufen werden, indem Sie auf TALK drucken.

erscheint, wenn die Sprachausgabe ausgeführrt wird.

So richten Sie die Sprachausgabefunktion ein:

1. Halten Sie TALK gedrück, um den Einstellungsmodus aufzurufen.

2. Drücken Sie auf + / - um eine Einstellung zuändern, und drücken Sie auf TALK, um diese zu bestätigten und zur nachsten Einstellung überzugehen.

3. Die Reihenfolge der Einstellungen lautet:

4. Auto-Talk EIN / AUS. Wurde EIN gewählt, müssen Sie die Intervallzeit der Sprachausgabe auf 5, 10 oder 15 Minuten einstellen. Wenn diese Funktion aktiviert ist, erscheint A auf dem Bildschirm.

5. Pacer EIN / AUS. Werde EIN gewählt, müssen Sie die Frequenz des Taktgebers (Pacer) einstellen, die von 45 bis 180 Signtöne pro Minute reicht. Mit dieser Funktion können Sie das Schritttempo beim Spazierengehen oder Laufen vorgegeben, da jeder Piepton einen Schritt darstellt.
6. Verfügbare Sprachen - Englisch, Französisch und Spanisch ODER Englisch, Italienisch und Deutsch. Die Radiowiedergabe wird unterbrochen, wenn die automatische Sprachausgabe (Auto-Talk) ausgeführrt wird oder wenn Sie auf TALK drucken.

HINTERGRUNDBELEUCHTUNG/LED-LAMPE/TASTENSPERRE/RESET

Um die Hintergrundbeleuchtung 3 Sekunden lang einzuschalten, drücken Sie auf.

Um die LED-Lampe einschalten, drücken Sie auf.
Wenn Sie die Taste loslassen, schaltet sich das Licht aus (OFF) (nur bei PE828).

Um die Tastensperre ein-/ auszuschalten (ON / OFF), halten Sie gedrückt.

Um das Gerät zurückzusetzen, entfern den Sie die Batterien und setzen Sie sie erneut ein.

BATTERIEN

erscheint, wenn die Batterie schwach ist und ersetzt werden muss.

HINWEIS Schützen Sie ihre Umwelt und geben Sie ihre alten Batterien bei den öffentlichen Entsorgungsstellen ab.

PE823/PE826

So wechseln Sie die Batterie:

1. Drücken Sie mit einem stumpfen Stift vorsichtig auf die Taste zur Öffnung des Batteriefachs.
2. Legen Sie eine Batterie des Typs CR2032 ein.
3. Schieber Ben Sie das Batteriefach wieder vorsichtig in das Gerät zurück.

PE828

So wechseln Sie die Batterie:

1. Schrauben Sie den hinteren Gehäusedeckel vom Gerät.
2. Legen Sie eine Batterie des Typs CR2032 sowie eine 23A 12V-Batterie ein.
3. Schrauben Sie den Gehäusedeckel wieder fest auf das Gerät.

PE829/PE829A

So wechseln Sie die Batterie:

1. Drücken Sie vorsichtig mit einem stumpfen Stift auf die Taste zur Öffnung des Batteriefachs.

2. Legen Sie 2 Batterien des Typs CR2032 ein.

3. Schieber Ben Sie das Batteriefach wieder vorsichtig in das Gerät zurück.

WICHTIGEWARNHINWEISE

Dieses Produkt wurde so entwickelt, ihren weitere Jahre zuverlässige Dienste zu leisten, wenn Sie es sorgfältig handhaben. Beachten Sieitte nachfolgende Richtlinien:

• Tauchen Sie das Gerät niemals in Wasser. Dies kann zu einem Stromschlag führen und das Gerät beschädigen. Reinigen Sie das Gerät mit einem leicht befeuchteten Tuch und einem milden Reinigungsmittel.
• Setzen Sie das Gerät keiner extremen Gewalteinwirkung und keinen Stößen aus und halten Sie es von Temperaturschwankungen und Feuchtigkeit fern.
• Machen Sie sich nicht an den internen Komponenten des Gerätes zu schaffen. Dies kann zum Verlust der Garantie führen und eine Beschädigung des Gerätes verursachen. Das Gerät enthalt keine Teile, die vom Benutzer selbst repariert werden)dürfen.
• Verwenden Sie keinesfalls neue und alte Batterien oder Batterien eines entsprechenden Typs gemeinsam.
• Verwenden Sie keine wiederauffladbaren Batterien.
• Entfernen Sie alle Batterien, wenn Sie das Produkt über einen längeren Zeitraum lagern.
  Zerkratzen Sie nicht die LCD-Anzeige.

Der Inhalt dieser Bedienungsanleitung sowie die technischen Daten können ohne weitere Benachrichtigung geändert werden. Die Abbildungen sind nicht maßstabsgetreu.

TECHNISCHE DATEN

TYP BESCHREIBUNG
Schrittzahler 0 bis 99.999 Schritte
Zielschrittbereich 100 bis 99.900 Schritte
Timer-Bereich 0 bis 99	Std:59 Min:59 Sek
Zurückgelegte Distanz 0 bis 999,99 km
Schrittlänge 28 bis 152 cm
Kalorienanzeige 0,1 bis	9999,9 kcal.
Körpergewicht-Bereich	29 bis 154 kg
Pulsbereich 30 – 240 Schläge pro Minute
Betriebstemperatur. -10 bis 40°C
Lagertemperatur -20 bis 60°C

Abmessungen - ohne Clip (B x H x T) und Gewicht

PE823 52 x 47 x 25	mm 33 g
PE826 60,3 x 54,9	x 24 mm 38 g
PE828 58,7 x 62,4	x 25 mm 61 g
PE829 / PE829A 61	,4 x 53,5 x 26 mm 60 g
Batterien PE823 1	x CR2032 3	V
	PE826 1 x	CR2032 3 V
	PE828 1 x	CR2032 3 V 1 x 23A 12V
	PE829 2 x	CR2032 3 V
	/ PE829A

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website www.oregonscientific.de und erhalten Sie mehr über unsere Oregon Scientific-Produkte. Auf der Website finden Sie auch Informationen, wie Sie im Bedarfsfall unseren Kundendienst erreichen und Daten herunterlagen können.

Für internationale Anfrage besuchen Sieitte unsere Website:

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklart Oregon Scientific, dass Schrittzahlermodelle PE823 / PE826 / PE828 / PE829 / PE829A mit der EMC Richtlinie 89/336/CE übereinstimmt.

Eine Kopie der unterscriebenen und mit Datum versehenen Konformitätserklarung erhalten Sie auf Anfrage über unseren Oregon Scientific Kundendienst.

Wanner u instellingen verandert, kurz u:

SCHAKELEN TUSSEN VERSCHILLENDE MODI

Talfunktion (Endast PE829 / PE829A) 11

ATT STÄLLA IN ANVÄNDARPROFILEN FÜRSTA GÄNGEN ELLER EFTER BATTERIBYTE
