BEDIENUNGSANLEITUNG BAR122HGN OREGON SCIENTIFIC
REGLER ET ARMER LES ALARMES
MODEL: BAR122HGN BEDIENUNGSANLEITUNG
INHALT
Einführung 2
Merkmale: Empfangseinheit 2
Merkmale: Sendeeinheiten -THGR228N 4
Vor dem Einsatz zu Beachten 4
Batterien Einlegen Beim Empfangsgerät .... 5
Vorbereitung der Externen Sendeeinheiten 5
Batteriewechselanzeige 6
Tischaufstellung Oder Wandaufhängung ...... 6
Die Rücksetztaste (Reset) 7
Vorbereitungen zum Einsatz 7
Anzeigedertemperaturenund
Luftfeuchtigkeitswerte(Innenundaussen) ...... 7
Keine Signale Von den Sendeeinheiten 8
Störsignale 8
Der "Wellen"-indikator 8
Anzeige der Sendeeinheiten 8
Komfortzonenindikator 9
Tendenzanzeige Für Temperatur, Feuchtigkeit und Luftdruck 9
Anzeige der Maximum- und Minimumtemperatur und der Luftfeuchtigkeit.... 10
Temperatur- und Luftfeuchtigkeitsalarm
auf Kanal 1 ....10
Wettervorhersage 11
Zeitanzeigemodi 12
Hinweise zum Empfang des Zeitsignals ...... 12
Manuelles Einstellen der uhr 13
Einstellen und Aktivieren der Alarmfunktionen ... 14
Abschalten Eines Alarms 14
Vorsichtsmaßnahmen 14
Technische Daten 15
Über Oregon Scientific ....16
EU-konformitätserklärung 16
Hinweise zur Fehlerbeseitigung — BAR122HGN ..... 16
P/N:086L002706-173 REV1

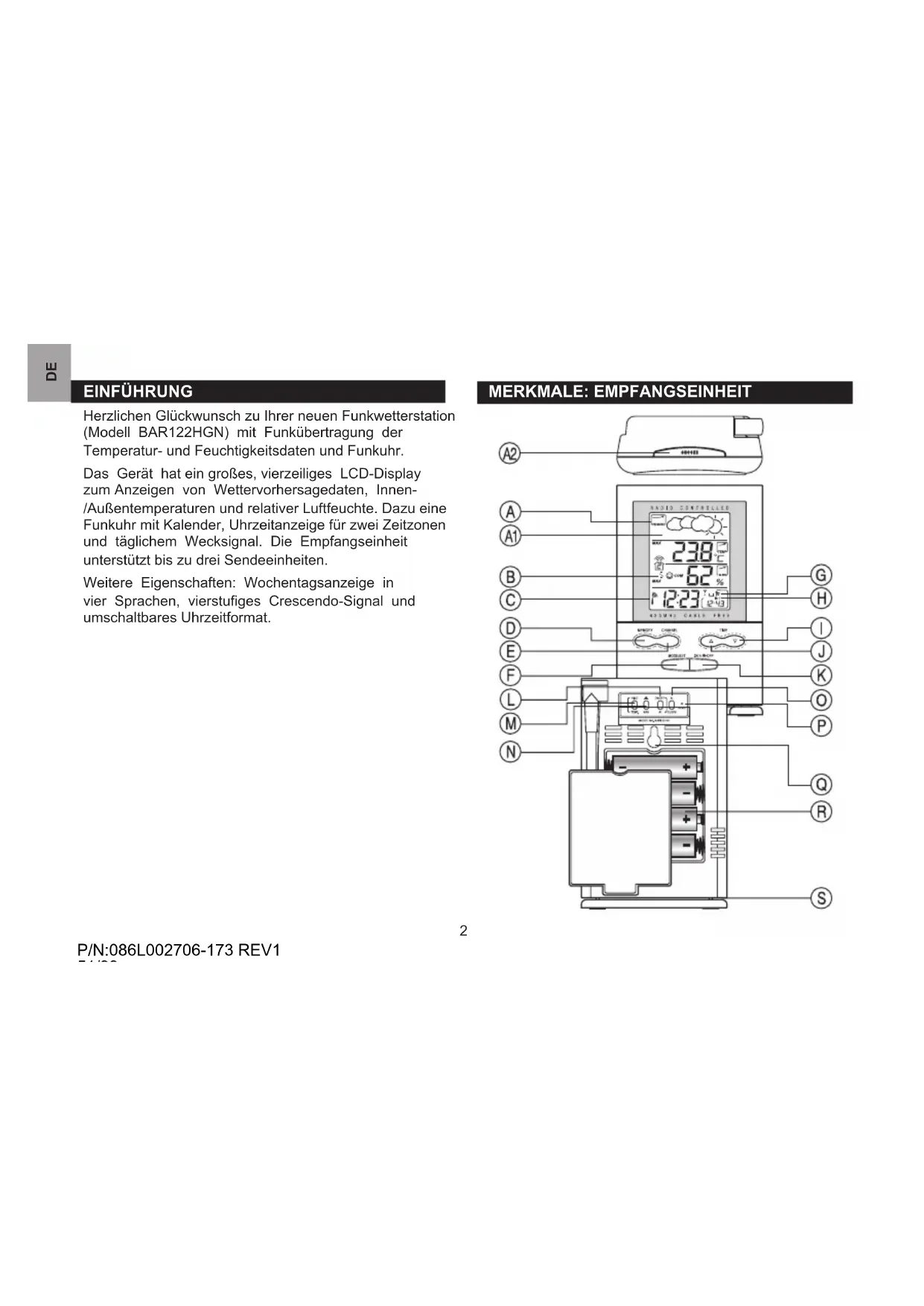

EINFÜHRUNG
Herzlichen Glückwunsch zu Ihrer neuen Funkwetterstation (Modell BAR122HGN) mit Funkübertragung der Temperatur- und Feuchtigkeitsdaten und Funkuhr.
Das Gerät hat ein großes, vierzeiliges LCD-Display zum Anzeigen von Wettervorhersagedaten, Innen-/Außentemperaturen und relativer Luftfeuchte. Dazu eine Funkuhr mit Kalender, Uhrzeitanzeige für zwei Zeitzonen und täglichem Wecksignal. Die Empfangseinheit unterstützt bis zu drei Sendeeinheiten.
Weitere Eigenschaften: Wochentagsanzeige in vier Sprachen, vierstufiges Crescendo-Signal und umschaltbares Uhrzeitformat.

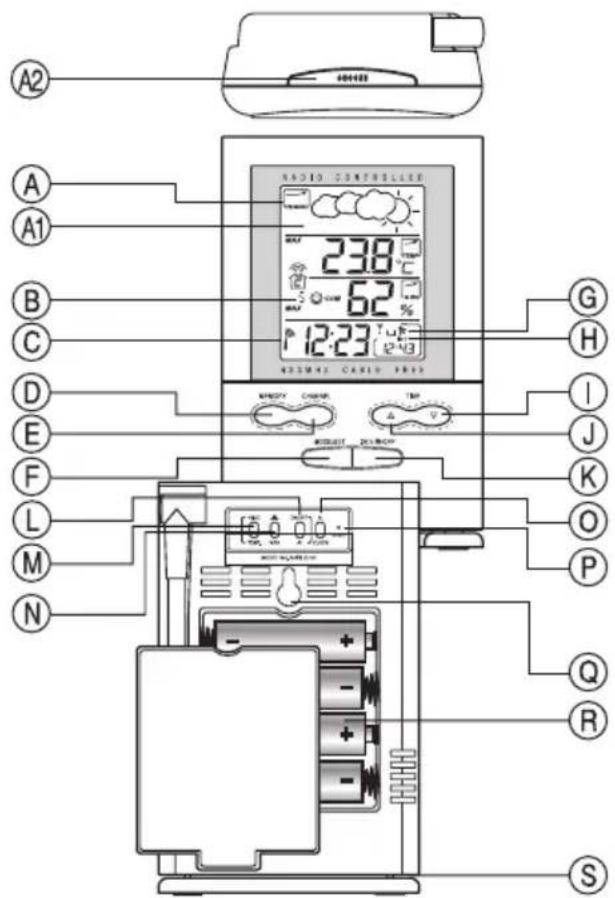

MERKMALE: EMPFANGSEINHEIT
Vierzeilige, leicht ablesbare Anzeige
A1. WETTERVORHERSAGE
Symbolanzeige für Wettervorhersage
A2. [SNOOZE]-TASTE (WECKWIEDERHOLUNG)
Aktiviert die Weckwiederholung nachdem der tägliche Alarm ausgelöst wurde.
B. [CHATTERIEWECHSELANZEIGE
Erscheint, wenn die Batterien der Sendeeinheit, oder die Batterien der Empfangseinheit schwächer werden.
C. FUNKEMPFANGSINDIKATOR [ ]
Zeigt den Empfang eines Zeitsignals über Funk an.
D. [MEMORY] TASTE
Zeigt die MIN/MAX Werte der Temperatur- und Feuchtigkeitsdaten an und setzt die Speicherdaten zurück.
E. [KANAL] TASTE
Schaltet durch die Kanäle der Sendeeinheiten
F. [MODUS-/EINSTELL] TASTE
Um zwischen den Anzeigemodi der Uhr zu wechseln und um Zeit- und Datumseinstellungen zu verändern.
G. [P] / [ ] ALARM-EIN-SYMBOLE
Erscheint, wenn der Alarm aktiviert ist.
Erscheinen, wenn die Alarmzeit angezeigt wird.
I. [TIME] TASTE
Anzeige abwärts einstellen.
P/N:086L002706-173 REV1
J. [TIME △TASTE
Anzeige aufwärts einstellen.
K. [24 hr ▶ OFF] TASTE
Anzeige der Alarmzeit, Einstellen der Alarmzeit
L. [ON/OFF] Taste (TEMP/% RH ALARM)
Aktiviert oder deaktiviert den Temperatur- oder Luftfeuchtealarm.
M. [HI/LO] TASTE (TEMP/% RH ALARM)
- Auswahl der oberen und unteren Temperatur- und Feuchtigkeitsgrenzwerte.
- Bestätigt die individuellen Einstellungen.
N. [▲] TASTE (Temp %RH ALARM)
Einstellen der Temperatur- und Feuchtigkeitsgrenzwerte.
O. [AL CLOCK] Taste
Aktiviert oder deaktiviert den täglichen Alarm.
Rücksetzung aller Einstellungen auf die Vorgabewerte.
Q. BOHRUNG FÜR WANDMONTAGE
Zur Wandaufhängung des Empfangsgerätes.
R. BATTERIEFACH
Benötigt vier 1,5V-Alkalibatterien UM-3 oder Größe "AA".
S. HERAUSZIEHBARER STANDFUSS
Zur Aufstellung des Empfangsgerätes auf einer ebenen Oberfläche.

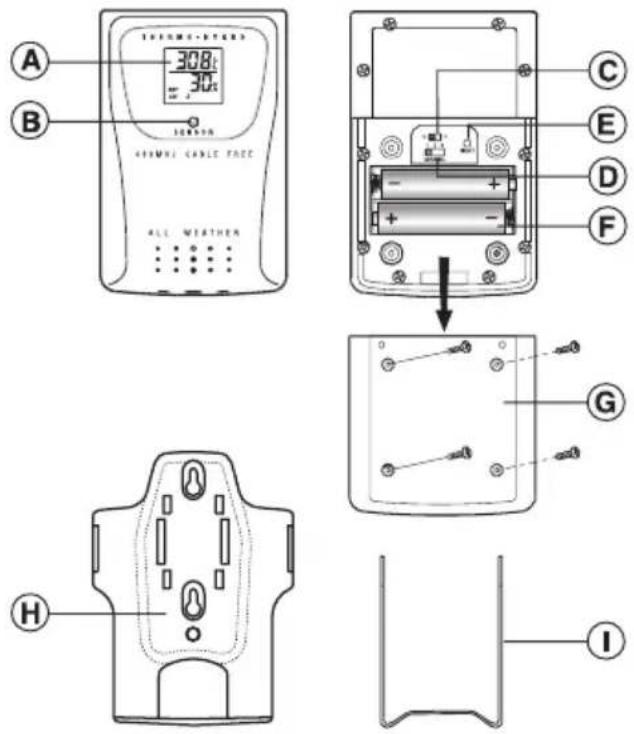

MERKMALE: SENDEEINHEITEN - THGR228N
A. ZWEIZEILIGE LCD-ANZEIGE
Anzeige der Temperatur- und Luftfeuchtigkeitswerte.
B. LED-INDIKATOR
P/N:086L002706-173 REV1
Blinkt während die Sendeeinheit seine Messdaten an das Basisgerät sendet.
C. °C/°F - WAHLSCHALTER
Einstellen der Temperaturanzeige für Celsius- (°C), oder Fahrenheit-Grade (°F).
D. KANAL-SCHALTER
Einstellen der Sendeeinheit auf einen Übertragungskanal (Kanal 1, 2 oder 3)
Rücks etzung aller Ein ste llunge n auf die Vorgabewerte.
F. BATTERIEFACH
Enthält zwei Batterien des Typs "AAA" (Micro)
G. BATTERIEFACH-ABDECKUNG
H. BOHRUNG FÜR WANDMONTAGE
Zur Wandaufhängung der Sendeeinheit
I. TISCHAUFSTELLER
Zur Aufstellung der Sendeeinheit auf einer ebenen Oberfläche.
VOR DEM EINSATZ ZU BEACHTEN
Beachten Sie folgendes, um einen optimalen Betrieb zu gewährleisten:
- Weisen Sie jeder Sendeeinheit einen gesonderten Kanal zu.
- Legen Sie die Batterien in die Sendeeinheiten ein, bevor Sie die Batterien in das Empfangsgerät einlegen.
- Plazieren Sie das Empfangsgerät so nahe wie
möglich bei den Sendeeinheiten und führen Sie eine Rücksetzung des Empfangsgerätes nach dem Einlegen der Batterien durch. Dadurch wird eine bessere Synchronisation der Sende - und Empfangsabläufe gewährleistet.
- Positionieren Sie die Sendeeinheiten so, dass sie sich innerhalb der maximalen Übertragungsreichweite von der Empfangseinheit befinden, unter normalen Umständen ca. 100 Meter.
Beachten Sie, dass die tatsächliche Reichweite der Sender von den im jeweiligen Gebäude verwendeten Materialien und der jeweiligen Position der Sendeeinheiten abhängt. Testen Sie verschiedene Aufstellorte, um optimale Resultate zu erzielen. Obwohl die Sendeeinheiten wetterfest sind, sollten sie diese dennoch nicht an Orten platzieren, wo diese direkter Sonneneinstrahlung, Regen oder Schnee ausgesetzt sind.
Einige Empfehlungen für die richtige Platzierung der Sendeeinheit:
- So hoch wie möglich vom Erdboden oder von feuchten Oberflächen bzw. Metallflächen anbringen;
- Die Reichwerte wird se hristark von den Gebäudematerialien und baulichen Gegebenheiten bestimmt, daher nach Möglichkeit in Sichtweite oder durch sowenig Wände wie möglich behindern;
- Generell gilt: Holz und trockene Ziegelflächen beeinträchtigen die Reichweite weniger als Beton oder andere kompakte Baumaterialien (Übrigens: Auch metallbedampfte Fenster oder aluminiumkaschierte Dämmstoffe sind sehr undurchlässig für Funkwellen)
P/N:086L002706-173 REV1
5

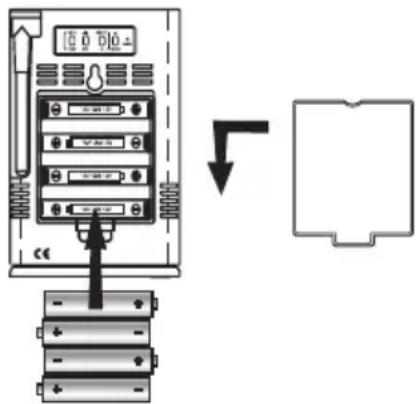

BATTERIEN EINLEGEN BEIM EMPFANGSGERÄT
- Öffnen Sie vorsichtig den Deckel des Batteriefaches.
- Legen Sie vier UM3 Alkalibatterien der Größe "AA" ein.
- Schließen Sie das Batteriefach wieder.

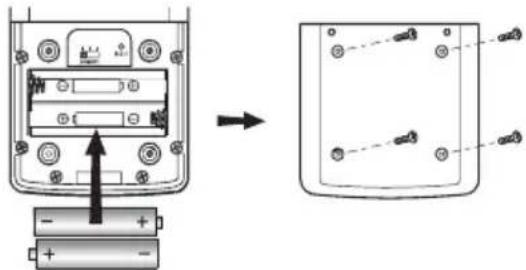

VORBEREITUNG DER EXTERNEN SENDEEINHEITEN
Die Sendeeinheit benötigt zwei Alkali-Batterien des Typs "UM-4" oder "AAA".
Bitte beachten Sie die nachfolgenden Hinweise zur Inbetriebnahme der Sendeeinheit:
- Nehmen Sie die Batteriefachabdeckung ab.
- Stellen Sie die Kanalnummer mittels des mit [CHANNEL]
bezeichneten Wahlschalters ein.
- Stellen Sie die Einheit der Temperaturanzeige (°C/°F) mittels des entsprechenden Wahlschalters ein.
- Legen Sie die Batterien entsprechend den Polaritätsangaben ein, wie im Batteriefach angegeben.
- Setzen Sie die Batteriefach-Abdeckung wieder auf, und ziehen Sie die Schrauben fest.
Wech seln Sie die Batt eri en au s, we nn di e Batteriewechselanzeige für einen Kanal an der Empfangseinheit aufleuchtet. (Wiederholen Sie in diesem Fall die oben beschriebene Inbetriebnahme.) Beachten Sie, dass Sie eine Kanalzuweisung nach der Einstellung nur ändern können, indem Sie die Batterien aus dem Gerät heraus nehmen, oder eine Rücksetzung des Gerätes durchführen.
BATTERIEWECHSELANZEIGE
Sobald die Batterien einer Sendeeinheit ausgewechselt werden müssen, erscheint die Batteriewechselanzeige auf
P/N:086L002706-173 REV1
dem Display, sofern der entsprechende Kanal eingestellt ist. Die Batteriewechselanzeige für das Empfangsgerät erscheint in der Anzeige für die Innentemperatur, sobald die Batterien schwächer werden.

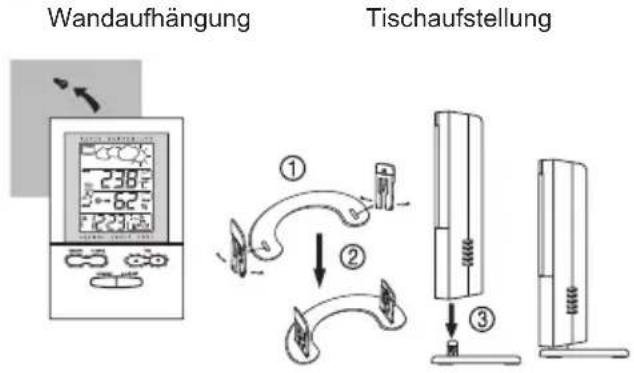

TISCHAUFSTELLUNG ODER WANDAUFHÄNGUNG
Das Empfangsgerät ist mit einem herausziehbaren Standbügel ausgerüstet, mit dem Sie das Gerät auf einer ebenen Fläche aufstellen können. Sie können das Gerät aber auch mittels der dafür vorgesehenen Bohrung an der Wand aufhängen.
Die Sendeeinheiten werden mit einer Bohrung zur Wandmontage und einem abnehmbaren Standbügel ausgeliefert. Verwenden Sie eine der beiden Möglichkeiten um das Gerät örtlich zu fixieren.
Empfangseinheit
Sendeeinheit
Wandaufhängung
Tischaufstellung
Diese Taste wird nur dann eingesetzt, wenn das Gerät nicht ordnungsgemäß funktioniert, oder Funktionsstörungen auftreten. Verwenden Sie einen spitzen Gegenstand, um die Taste zu betätigen. Alle Einstellungen werden auf die Vorgabewerte zurück gestellt.
VORBEREITUNGEN ZUM EINSATZ
Sobald die Batterien in einer Sendeeinheit eingelegt wurden, beginnt diese mit der Übertragung der Messwerte in Intervallen von 40 Sekunden.
Die Empfangseinheit aktiviert automatisch 3 Minuten lang die Abtastung der Signale, sobald die Batterien eingelegt wurden. Nach dem erfolgreichen Empfang
der Temperatur- und Luftfeuchtigkeitswerte über die verschiedenen Kanäle erscheinen die Temperaturwerte in der zweiten, und die Luftfeuchtigkeitswerte in der dritten Zeile des Displays. Das Basisgerät aktualisiert die Anzeige in Intervallen von ca. 40 Sekunden.
Wenn keine Signale empfangen werden, wird dies durch “---” angezeigt und das Wellensymbol erscheint nicht mehr.
Signalempfang manuell einleiten:
- Drücken Sie [CHANNEL] und [MEMORY] gleichzeitig zwei Sekunden lang, um manuell ein 3 Minuten dauerndes Abtastintervall einzuleiten.
Diese Funktion ist besonders dann nützlich, wenn Sie die Übertragung und den Empfang der von den Sendeeinheiten gemessenen Werten an das Basisgerät synchronisieren möchten. Wiederholen Sie diese Schritte jedes Mal dann, wenn Sie Abweichungen zwischen der Anzeige der Empfangseinheit und der entsprechenden Anzeige einer Sendeeinheit feststellen.
ANZEIGE DER TEMPERATUREN UND LUFTFEUCHTIGKEITSWERTE (INNEN UND AUSSEN
Sie können die von den Sendeeinheiten und der Empfangseinheit gemessenen Werte mittels einfachem Tastendruck in der Anzeige abrufen. Die Kanäle für die Anzeige der Werte von den Sendeeinheiten werden in einer Box unter dem Wellensymbol angezeigt.
Das Wellensymbol zeigt die Abtastung der jeweils eingestellten Sendeeinheit an.
P/N:086L002706-173 REV1
Anzeige der von der Empfangseinheit gemessenen Temperatur/Luftfeuchtigkeit:
- Betätigen Sie [CHANNEL], bis ein Punkt in der Box unter dem Wellensymbol erscheint.
Anzeige der von den Sendeeinheiten gemessenen Temperaturen/Luftfeuchtigkeitswerte:
- Betätigen Sie [CHANNEL], bis der entsprechende Kanal für den gewünschten, externen Sensor in der Box unter dem Wellensymbol erscheint.
KEINE SIGNALE VON DEN SENDEEINHEITEN
Betätigen Sie gleichzeitig die Tasten [CHANNEL] und [MEMORY], um eine sofortige Suche auf dem Kanal einzuleiten, wenn die Anzeige für einen Kanal ohne ersichtlichen Grund ausfällt.
- Prüfen Sie, ob die Sendeeinheit noch an Ort und Stelle ist.
- Überprüfen Sie die Batterien des Empfangsgerätes und der Sendeeinheit. Wechseln Sie diese aus, falls nötig. Beachten Sie, dass bei Temperaturen unter dem Gefrierpunkt auch die Batterien der Sendeeinheit einfrieren, und sich dadurch auch die Batteriespannung und die Reichweite der Sendeeinheit verringern.
- Achten Sie darauf, dass sich die Sendeeinheit
innerhalb der Senderreichweite befindet, und der Übertragungsweg frei von irgendwelchen Hindernissen ist. Bringen Sie die Sendeeinheit, falls nötig, näher beim Empfangsgerät an.
STÖRSIGNALE
Andere Haushaltsgeräte, wie z. B. Türglocken, Sicherheits- und Überwachungsanlagen können Störsignale verursachen, wodurch kurzzeitige Empfangsstörungen auftreten können. Dies ist normal und beeinträchtigt die allgemeine Funktion des Gerätes nicht. Der Empfang von Temperatur- und Luftfeuchtigkeitsmesswerten wird fortgesetzt, sobald die Störung vorbei ist.
DER "WELLEN"-INDIKATOR
Der "Wellen"-Indikator zeigt den Status des Empfangsgerätes in bezug auf den Empfang der Signale an. Es können drei verschiedene Anzeigen erfolgen:
| Das Gerät funktioniert im Suchmodus. |  |
| Übermittelte Temperatursignale werden gut empfangen. |  |
| Keine Signale | |
ANZEIGE DER SENDEEINHEITEN
Dieses Gerät kann so eingestellt werden, dass die von den Sendeeinheiten gemessenen Werte automatisch
P/N:086L002706-173 REV1
abgerufen und angezeigt werden. Die Werte der einzelnen Kanäle werden ca. 4 Sekunden lang angezeigt, sobald eine Sendeeinheit aktiv ist, und anschließend werden die Messwerte des nächsten Kanals angezeigt.
Abtastmodus für Sendeeinheiten aktivieren:
• Betätigen Sie [CHANNEL] 2 Sekunden lang
Sensorabtastmodus deaktivieren:
- Drücken Sie entweder [CHANNEL], [MEMORY], [HI/LO], [▲], [ON/OFF] (TEMP % RH AL)
KOMFORTZONENINDIKATOR
Die Komfortzonenindikatoren COMFORT, WET oder DRY geben an, ob die aktuelle Umgebung angenehm, zu nass oder zu trocken ist.
Der Komfortzonenindikator erscheint im Display, wenn folgende Bedingungen erfüllt sind:
| Zustands-anzeige | Temperatur | Rel. Luftfeuchte | Die Umgebung hat zurzeit |
| COMFORT | 20°C bis25°C (68°Fbis 77°F) | 40%RH-70%RH | eine ideale rel. Luftfeuchte und Temperatur |
| WET | -5°C bis+50°C (23°Fbis122°F) | über 70% Luftfeuchte | Übermäßige Feuchte |
| DRY | -5°C bis+50°C (23°Fbis122°F) | Unter 40% Luftfeuchte | Zu geringe Feuchte |
| Indikation | unter 20°C (68°F) oder über 25°C (77°F) | 40%RH bis 70%RH | Einen nicht eindeutig beschreibbaren Zustand |
P/N:086L002706-173 REV1
9
TENDENZANZEIGE FÜR TEMPERATUR, FEUCHTIGKEIT UND LUFTDRUCK
Die Tendenzanzeige für Temperatur, Feuchtigkeit und Luftdruck
zeigt die Trends der jeweils gesammelten Messungen. Pfeile zeigen einen steigenden, fallenden oder konstanten Trend an.
| “Pfeil” Indikator | | | |
| Luftdruck-Trend | Steigend | Konstant | Fallend |
| “Pfeil” Indikator | | | |
| Luftfeuchtigkeits-Trend | Steigend | Konstant | Fallend |
| “Pfeil” Indikator | | | |
| Luftdruk-Trend | Steigend | Konstant | Fallend |
Hinweis: Wenn ein Messwert außerhalb des normalen Messbereichs (siehe technische Daten) der Empfangseinheit oder der Sendeeinheit
liegt, erscheint im Display die Anzeige“HHH” (zu hoch) bzw.“LLL” (zu niedrig).
ANZEIGE DER MAXIMUM- UND MINIMUMTEMPERATUR UND DER LUFTFEUCHTIGKEIT
Die gemessenen Maximum- und Minimumwerte für die Temperatur und die Luftfeuchtigkeit werden automatisch gespeichert.
Anzeigen der gespeicherten Max- und Min-Werte
- Wählen Sie den zu überprüfenden Kanal.
- Drücken Sie einmal die Taste [MEMORY], um die Höchsttemperatur und die höchste Luftfeuchte anzuzeigen. Drücken Sie die Taste erneut, um die Tiefsttemperatur und die niedrigste Luftfeuchte anzuzeigen. Die Werte werden in der Anzeige mit MAX bzw. MIN gekennzeichnet.
Löschen der gespeicherten Werte
Halten Sie die Taste [MEMORY] 2 Sekunden lang gedrückt.
Wenn Sie nun erneut [MEMORY] drücken, erscheinen die aktuellen Werte als MAX und MIN, bis andere Höchst- und Tiefstwerte gespeichert werden.
TEMPERATUR- UND LUFTFEUCHTIGKEITSALARM AUF KANAL
Sie können für Kanal 1 einen Alarm einstellen, der ausgelöst wird, wenn die gemessenen Grenzwerte für die oberen und unteren Temperatur- und Luftfeuchtigkeitswerte überschritten werden.
P/N:086L002706-173 REV1
Die Maxim al- und Minimal -Tempe ratur- und Luftfeuchtigkeitswerte werden ausgewählt, indem Sie wiederholt HI/LO betätigen.
Die Anzeige für Maximal-Minimalwerte schreitet wie folgt fort:
| Anzeigesequenz | Entsprechende Anzeige |
| HI/LO einmal betätigen RUFT | MAX-Temperaturwert ab |
| HI/LO zweimal betätigen RUFT | MAX-Luftfeuchtigkeitswert ab |
| HI/LO dreimal betätigen RUFT | MIN-Temperaturwert ab |
| HI/LO viermal betätigen RUFT | MIN-Luftfeuchtigkeitswert ab |
Grenzwerte für Temperatur und Luftfeuchtigkeit programmieren:
- Betätigen Sie [HI/LO], und Kanal 1 wird angezeigt.
- Betätigen Sie[▲], um den Grenzwert für Temperatur oder Luftfeuchtigkeit zu programmieren. Mit jedem Druck auf die Taste wird die Anzeige in Intervallen von jeweils 1 Grad oder 1 Prozent erhöht. Halten Sie die Taste gedrückt, um die Einstellung schnell in Intervallen von fünf Einheiten aufwärts einzustellen.
Anmerkung: Der einstellbare Temperaturbereich liegt zwischen -50^ ( -58^ ) und +70^ ( 158^ ).
Wenn Sie die Grenzwerte erstmals einstellen, erscheint der untere Grenzwert von -50^ (-58°F), und der obere Grenzwert von +70^ (158°F). Andernfalls erscheinen die zuletzt eingestellten Werte.
Das einstellbare Luftfeuchtigkeitintervall liegt
zwischen 2% und 98%.
Wenn Sie den Luftfeuchtigkeitsgrenzwert erstmals einstellen, erscheint 2% für den unteren Grenzwert, und 98% für den oberen Grenzwert. Andernfalls erscheinen die zuletzt eingestellten Werte.
- Wiederholen Sie die Schritte, um die oberen und unteren Grenzwerte für die Temperatur und Luftfeuchtigkeit zu programmieren.
- Betätigen Sie [HI/LO], um andere Grenzwerte einzustellen, oder warten Sie 16 Sekunden, und das Gerät schaltet automatisch wieder zur regulären Hauptanzeige zurück. Der entsprechende Indikator für "HI/LO", oder beide Indikatoren erscheinen, um anzuzeigen, welcher Alarm eingestellt wurde.
Wenn ein anderer Kanal als Kanal 1 angezeigt wird, schaltet die Anzeige bei Alarmgabe auf Kanal 1 um und blinkt. Wenn der Alarm nicht abgestellt wird, ertönt das Alarmsignal eine Minute lang. Drücken Sie [CHANNEL], [MEMORY], [HI/LO], [▲], [ON/OFF], (TEMP % RH AL) um den Alarm vorübergehend abzustellen. Der Alarm ertönt erneut, wenn die eingestellten Grenzwerte weiterhin überschritten werden.
Anmerkung: Wenn ein zweiter Grenzwert überschritten wird, während ein Alarm aktiviert ist, dann ertönt der erste Alarm 1Minute lang, und der Alarm wird anschließend eine weitere Minute fortgesetzt, um anzuzeigen, dass ein zweiter Grenzwert überschritten wurde.
Alarmfunktion deaktivieren:
- Betätigen Sie [HI/LO], und rufen Sie den Einstellmodus auf.
11
P/N:086L002706-173 REV1
- Betätigen Sie anschließend [ON/OFF].
Die Alarmfunktion ist nun deaktiviert, und der Alarm ertönt nicht.
Alarmton deaktivieren:
- Drücken Sie entweder [CHANNEL], [MEMORY], [HI/LO], [▲], ON/OFF
WETTERVORHERSAGE
Das Gerät bemerkt Veränderungen des Luftdrucks. Es kann so für die nächsten 12 bis 24 Stunden eine Vorhersage geben. Die Vorhersage ist für einen Umkreis von 30 bis 50 km relevant.
| Symbol in der Anzeige |  |  |  |  |
| Vorhersage | | Leicht Bewölkt | Bewölkt | Regmerisch |
HINWEIS:
- Die Genauigkeit einer Vorhersage, die auf Luftdruckmessung beruht, beträgt etwa 70 % bis 75 %.
- Die Vorhersage bezieht sich auf das Wetter der nächsten 12 bis 24 Stunden. Es muss nicht mit der aktuellen Situation übereinstimmen.
- Nachts steht das Zeichen "sonnig" für klares, schönes Wetter.
11
ZEITANZEIGEMODI
Betätigen Sie die MODE-Taste jeweils einmal, um zwischen den unten aufgeführten Modi zu wechseln:
MODUS 1: Stunde-Minute-Sekunde (Normalzeit)
Tag-Monat (Normalzeit)
MODUS 2: Stunde-Minute-Wochentag (Normalzeit)
Tag-Monat (Normalzeit)
MODUS 3: Stunde-Minute-Wochentag (Normalzeit)
Stunde-Minute (Zweite Zeitzone)
MODUS 4: Stunde-Minute-Wochentag (Zweite Zeitzone)
Tag-Monat (Zweite Zeitzone)
Jedes Mal, wenn Sie die [MODE/SET]-Taste betätigen, wird die Anzeige in der oben beschriebenen Reihenfolge umgeschaltet. Beachten Sie, dass die unterste Zeile der Anzeige durch die Anzeige der Alarmzeit ersetzt wird, wenn Sie die Taste ALARM EINSTELLUNGEN [24 hr ▶ OFF] betätigen.
P/N:086L002706-173 REV1
HINWEISE ZUM EMPFANG DES ZEITSIGNALS
Ihr BAR122HGN ist für den automatischen Empfang des Zeitsignals und die Synchronisation der Zeitanzeige mit dem von Frankfurt ausgestrahlten DCF77 Zeitsignal konzipiert, sobald sich die Uhr in der Reichweite des Senders befindet.
Wenn sich das BAR122HGN im Sendebereich dieses Senders befindet, synchronisiert das Gerät alle manuell vorgenommenen Einstellungen.
Sobald das Gerät ein Zeitsignal empfängt, beginnt der Funkempfangsindikator zu blinken. Der erstmalige, vollständige Empfang des Signals dauert normalerweise ca. 2 bis 10 Minuten, abhängig von der Stärke des empfangenen Zeitsignals.
Nachdem der Empfang des Zeitsignals abgeschlossen ist, hört der Empfangsindikator auf zu blinken. Die Stärke des empfangenen Zeitsignals während der letzten Stunde wird anschließend angezeigt.
Für einen besseren Empfang des Zeitsignals und um Störungen möglichst gering zu halten, sollten sie die Uhr nicht in der Nähe von metallischen Gegenständen und elektrischen Geräten aufstellen.
| [DAW7] | - Das Gerät hat das Zeitsignal empfangen. |
 | - Die Uhr sucht nach dem Zeitsignal, doch es hat noch kein Empfang stattgefunden. Wir empfehlen die Uhr an einem anderen Ort aufzustellen oder die Antenne zu drehen. |
| ### | - Die Zeitanzeige wurde manuell eingestellt, und ist nicht mit dem RF-Zeitsignal synchronisiert. |
 | - Das Zeitsignal wird gerade empfangen, wenn das Antennensymbol blinkt. Ein vollständiger Empfang dauert ca. 2 bis 10 Minuten. Die nachfolgende, stündliche Abtastung dauert nur einige Sekunden. |
Betätigen Sie die [TIME / ]-VASTE ca. drei Sekunden lang, wenn Sie den automatischen Empfang des Zeitsignals deaktivieren möchten. Der Funkempfangsindikator [1] erlischt. Das Gerät reagiert nun nicht mehr auf den Empfang des Zeitsignals vom Sender. Betätigen Sie die [TIME / △]-TASTE ca. 3 Sekunden lang, um die Empfangsfunktion wieder zu aktivieren. Der Funkempfangsindikator erscheint nun wieder blinkend und zeigt an, dass die automatische Synchronisation mit dem Zeitsignal stattfindet.
MANUELLES EINSTELLEN DER UHR
Um die Uhr manuell einzustellen, drücken Sie drei Sekunden lang die Taste [ MODE/SET ]. Die Stundenanzeige blinkt.
P/N:086L002706-173 REV1
Drücken Sie [TIME / △] oder [TIME / ▽], um die Stunde einzustellen. Halten Sie die Taste gedrückt, um den angezeigten Wert schnell zu erhöhen bzw. zu reduzieren.
Betätigen Sie die [MODE/SET]-Taste, um die Einstellung zu bestätigen. Die Minutenanzeige beginnt nun zu blinken.
Wiederholen Sie den Vorgang, wie oben beschrieben, um die Minutenanzeige einzustellen und fahren Sie mit der Einstellung des Datums, der Anzeigesprache, des Wochentages und der Zeitdifferenz für die zweite Zeitzone fort.
Hinweis: Die Uhrzeit wird im 24-Stunden-Format angezeigt. Bei der Spracheinstellung können Sie zwischen Englisch (E), Deutsch (D), Französisch (F) und Italienisch (I) wählen. Die Wochentage werden abgekürzt in der Folge von Montag bis Sonntag angezeigt.
Geben Sie für die zweite Zeitzone, die durch das ZONE-Symbol gekennzeichnet ist, mit den Tasten [TIME △] oder [TIME ▽] die Stundenverschiebung ein. Das Modell BAR122HGN berechnet dann automatisch die Uhrzeit für die zweite Zeitzone.
Wenn Sie eine Einstellung nicht ändern wollen, drücken Sie einfach die Taste [MODE/SET], um sie zu überspringen.
Nachdem Sie alle gewünschten Einstellungen vorgenommen haben, drücken Sie die Taste [MODE/SET]. Die Anzeige kehrt daraufhin in den zuletzt gewählten Modus zurück.
EINSTELLEN UND AKTIVIEREN DER ALARMFUNKTIONEN
Das BAR122HGN ist mit zwei Alarmfunktionen, ALARM 1 und ALARM 2 ausgestattet. Sie können entweder beide Alarmzeiten einstellen, oder die Alarmzeiten unabhängig von einander aktivieren.
Einstellen der Alarmzeit:
- Betätigen sie die [24 hr] AGF einmal, um ALARM 1 auszuwählen, oder zweimal um ALARM 2 auszuwählen. Die zuletzt eingestellte Alarmzeit wird nun angezeigt. "0:00" erscheint, wenn Sie die Alarmzeit zum ersten Mal einstellen.
- Betätigen sie die 24. Trästerdrei Sekunden lang. Die Stundenanzeige beginnt nun zu blinken.
- Stellen Sie die Stundenanzeige mittels der Tasten [TIME / ] und [TIME / ] ein.
- Betätigen Sie die [24] taste. Die Stellen der Minutenanzeige beginnen zu blinken.
- Stellen Sie die Minutenanzeige mittels der Tasten [TIME / und [TIME / ] ein.
- Betätigen Sie die [24] Tarte am den Einstellmodus zu verlassen. Der Alarm [ ]-Indikator für den eingestellten Alarm erscheint nun und zeigt an, dass dieser aktiviert wurde.
Sie können auch durch Drücken der Taste [AL CLOCK] einen Alarm aktivieren.
Wenn ein Alarm aktiviert ist, wird er zur eingestellten Zeit ertönen.
Durch die 4-Stufen-Anschwellfunktion beginnt der Weckton sanft und seine Stärke wird schrittweise erhöht. Der Weckton wird - ohne Unterbrechung - für eine Dauer von insgesamt zwei Minuten aktiviert.
Wenn ein zweiter Alarm startet während ein anderer Alarm gerade weckt, wird der erste Alarm automatisch abgeschaltet.
Zum Abbrechen des Alarms, können die Tasten [24 hr ▶ OFF ] oder [ AL CLOCK ] oder [ SNOOZE ] gedrückt werden.
Betätigen Sie die [24 oder [ALF CLOCK]
Taste während ein Alarm ertönt; bleibt die Alarmfunktion weiterhin aktiviert und der Alarm wird zur eingestellten Zeit am nächsten Tag erneut aktiviert.
Durch Drücken der [SNOOZE] Taste wird die Weckwiederholung aktiviert und der Alarm ertönt nach 8 Minuten erneut.
VORSICHTSMAßNAHMEN
- Setzen Sie das Gerät keiner extremen Gewalteinwirkung und keinen Stößen aus, und halten Sie es von übermäßigem Staub, Hitze oder Feuchtigkeit fern.
- Sie dürfen die Belüftungsöffnungen nicht mit Gegenständen abdecken, wie z.B. Zeitungen, Vorhänge, usw.
• Tauchen Sie das Gerät niemals in Wasser. Falls Sie eine Flüssigkeit über das Gerät verschütten, trocknen
Sie es sofort mit einem weichen, faserfreien Tuch.
- Reinigen Sie das Gerät keinesfalls mit scheuernden oder ätzenden Mitteln.
- Machen Sie sich nicht an den internen Komponenten des Geräts zu schaffen, da dies zu einem Verlust der Garantie führen kann.
- Verwenden Sie nur neue Batterien. Verwenden Sie keinesfalls neue und alte Batterien gemeinsam.
• Die in dieser Anleitung dargestellten Abbildungen können sich vom Original unterscheiden.
- Entsorgen Sie das Gerät ausschließlich in den dafür vorgesehenen, kommunalen Sammelstellen, die Sie bei Ihrer Gemeinde erfragen können.
- Wenn dieses Produkt auf bestimmte Holzflächen gestellt wird, kann die Oberfläche beschädigt werden. Oregon Scientific ist nicht haftbar für solche Beschädigungen. Entsprechende Hinweise entnehmen Sie bitte der Pflegeanleitung Ihres Möbelherstellers.
- Der Inhalt dieser Anleitung darf ohne Genehmigung des Herstellers nicht vervielfältigt werden.
- Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte geben Sie sie bei einer Sammelstelle für Altbatterien bzw. Sondermüll ab.
- Bitte beachten Sie, dass manche Geräte mit einem Batterieunterbrechungsstreifen bestückt sind. Vor dem ersten Gebrauch müssen Sie den Streifen aus dem Batteriefach ziehen.
P/N:086L002706-173 REV1
HINWEIS Die technischen Daten für dieses Produkt und der Inhalt der Bedienungsanleitung können ohne Benachrichtigung geändert werden.
TECHNISCHE DATEN
Empfangseinheit
Messbereich : -5,0°C bis + 50,0°C (23,0°F bis 122,0°F)
Temperaturauflösung : 0,1°C (0,2°F)
Messbereich für Relative : 25% RH bis 95% RH
Luftfeuchtigkeit
Sendeeinheit
Messbereich : -20.0°C bis +60.0°C (-4,0°F bis 140,0°F)
Auflösung : 0,1°C (0,2°F)
Messbereich für Relative : 25% RH bis 95% RH Luftfeuchtigkeit
Stromversorgung
Empfangsgerät : 4 Alkalibatterien
UM3oder "AA" 1,5V
Batterien
Sendeeinheit : 2 Alkalibatterien UM
4 oder "AAA" 1.5V
Batterien
Gewicht
Empfangsgerät : 216 g (ohne Batterien)
Sendeeinheit : 63 g (ohne Batterien)
Abmessungen
Empfangsgerät : 136 x 90 x 35 mm
( LxWxD )
Sendeeinheit : 92 x 60 x 20 mm
( LxWxD )
ÜBER OREGON SCIENTIFIC
Besuchen Sie unsere Website www.oregonscientific.de und erfahren Sie mehr über unsere Oregon Scientific-Produkte. Auf der Website finden Sie auch Informationen, wie Sie im Bedarfsfall unseren Kundendienst erreichen und Daten herunterladen können.
Für internationale Anfragen besuchen Sie bitte unsere Website: www2.oregonscientific.com/about/international.
Hiermit erklärt Oregon Scientific, das die Funk Wetter Station Mit Thermo-/hygrometer Für Innen Und Aussen(Modell: BAR122HGN) mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 1999/5/ EG übereinstimmt. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage über unseren Oregon Scientific Kundendienst.
P/N:086L002706-173 REV1
| Problem | Mögliche Ursache | Lösung |
| Auf der Empfangseinheit wird “---” für Sensormesswerte angezeigt. | (1)Elektromagnetische Störung oder Hindernis zwischen Empfangseinheit und Sendeeinheit (z.B.Doppelfenster oder Stahlbetonwand); oder (2) Batterien der Sendeeinheit sind leer. | (1) (i) Halten Sie Störquellen wie DECT Telefone und Handys von der Empfangseinheit fern;oder(ii) Verringern sie die Entfernung zwischen Empfangseinheit und Sendeeinheit, und starten Sie einen Suchlauf (SEARCH) an der Empfangseinheit.(2) Prüfen Sie die LED an der Sendeeinheit.Tauschen Sie die Batterien aus, wenn die LED innerhalb einer Minute nicht blinkt. |
| An der Empfangseinheit werden andere Werte für die Temperatur bzw. Luftfeuchte angezeigt als auf dem Display der Sendeeinheit. | Eine andere Sendeeinheit mit derselben Frequenz und derselben ID-Nummer wird innerhalb der Reichweite des Gerätes benutzt. | Reduzieren Sie die Entfernung zwischen E m p f a n g s e i n h e i und S endeeinheit.Setzen Sie dann die Sendeeinheit zurück, und starten Sie einen Suchlauf (SEARCH) an der Empfangseinheit. |
| Die Messwerte der zusätzlichen Sendeeinheit werden von der Empfangseinheit nicht empfangen. | Der gewählte Übertragungskanal ist von einer anderen Sendeeinheit belegt. | Wählen Sie mit dem Kanalschalter einen anderen freien Kanal.Setzen Sie dann die Sendeeinheit zurück, und starten Sie einen Suchlauf (SEARCH) an der Empfangseinheit. |
| Angezeigte Temperatur bzw. Luftfeuchte unterscheidet sich von mit anderen Geräten gemessenen Werten. | (1) Das Messverfahren ist anders.(2) Der Erfassungsbereich ist verschieden oder wird von der Witterung beeinflusst. | (1) Benutzen Sie dieselben Geräte unter Berücksichtigung der Messwertabweichungen.(2) Stellen Sie die beiden Geräte für einige Zeit (nicht weniger als 30 Minuten) nahe beieinander und an einem Ort auf, an dem sie nicht direktem Licht oder Luftbewegungen ausgesetzt sind. |
| Problem | Mögliche Ursache | Lösung |
| Wettervorhersage-Symbol ändert sich nie. | Batterien der Empfangseinheit sind leer. | Tauschen Sie die Batterien aus. |
| Komfortzonenindikator wird nicht angezeigt. | Temperatur und Luftfeuchte liegen außerhalb des gültigen Messbereichs. | Siehe Bedienungsanleitung. |
| - Uhrzeit stimmt nicht; bzw.- Funkempfangssignal meldet “kein Signal”. | Es wird kein Funksignal für die Einstellung der Uhrzeit empfangen, weil:- Elektromagnetische Störungen vorhanden sind, oder weil sich die Empfangseinheit innerhalb von Stahlbetonmauern oder in einem anderen “signaltoten” Bereich befindet.- Aufstellung oder Ausrichtung des Gerätes ist nicht ideal für den Empfang des Funksignals. | - Positionieren Sie die Empfangseinheit nicht in der Nähe von PCs, schnurlosen Telefonen usw., sondern möglichst nah an einem Fensterbrett. Warten Sie mindestens 24 Stunden (Hinweis: in der Nacht wird das Signal weniger gedämpft, besonders nach Regen).- Das Funkempfangssignal wird jeden Tag um 1:00, 2:00, 3:00, 9:00, 15:00 und 21:00 Uhr automatisch gesucht.- Sie können den Signalempfang auch manuell einleiten (siehe Gebrauchsanleitung). |
TEMPERATUUR, LUCHTVOCHTIGHEID & DRUK TENDENS TEKENS
Alla EC-länder, Schweiz CH
och Norge N
HJÄLPGUIDE
