BEDIENUNGSANLEITUNG Solerio Optimum ATLANTIC

Emaillierte Wärmetauscher 6 Weißlackierter Blechmantel 7 Emaillierte Innenauskleidung

Schaltraumabdeckiung 9 Magnesium Anode oder Titan Anode

1 Warmwasserausgang 2 Kaltwassereingang 3 Wärmetauschereingang 4 Wärmetauscherausgang 5 Emaillierter Wärmetauscher Solar 6 Weißlackierter Blechmantel 7 Emaillierte Innenauskleidung 8 Schaltraumabdeckiung 9 Magnesium Anode oder Titan Anode 10 PU- Hartschaumisolierung

Sicherheitsgruppe EN 1487 Ablasssiphon Eventueller Druckminderer (für mehr als 5 bar) Absperrhahn

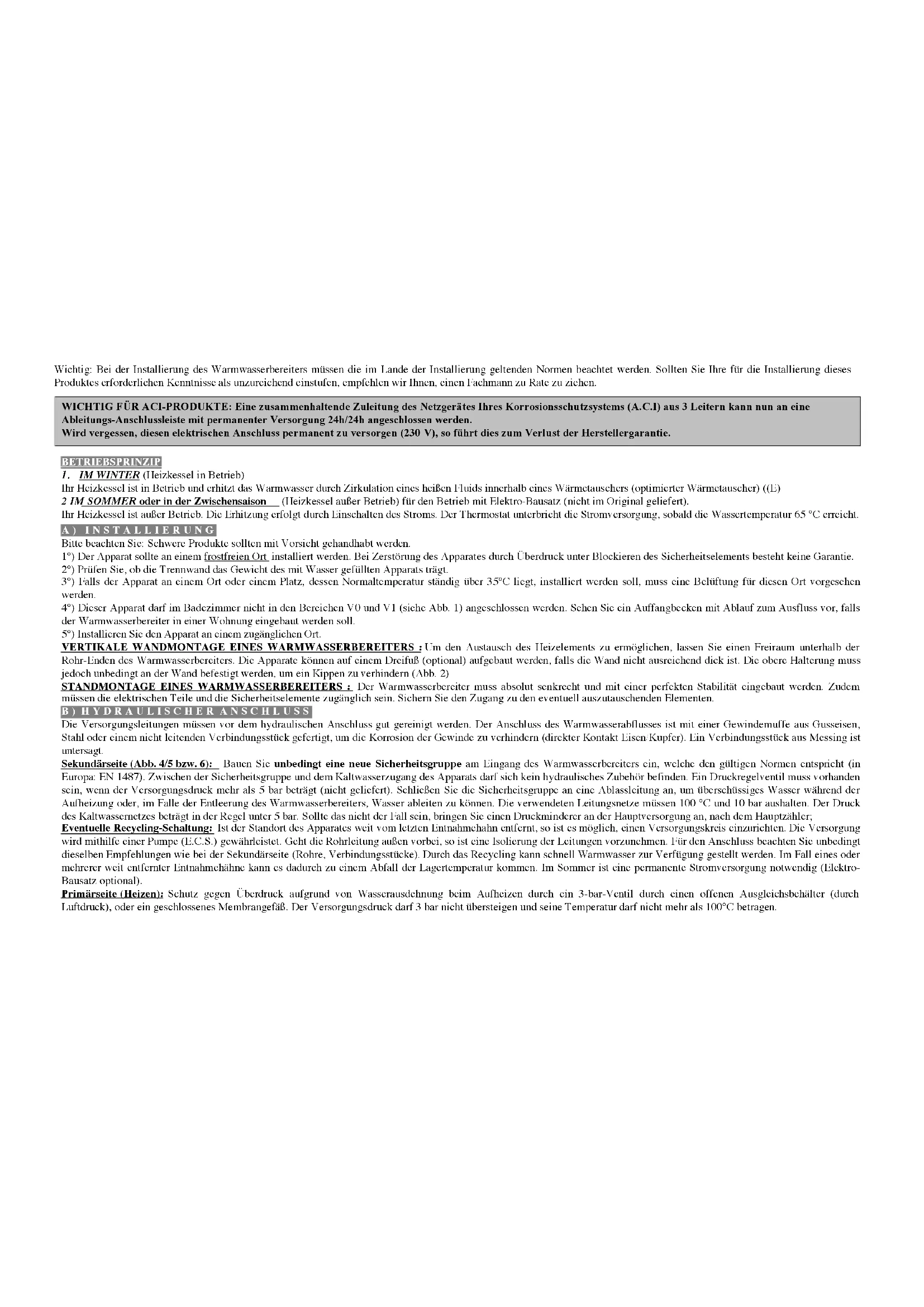

andet 2 år 2 år Købsgaranti :Wichtig: Bei der Installierung des Warmwasserbereiters müssen die im Lande der Installierung geltenden Normen beachtet werden. Sollten Sie Ihre für die Installierung dieses Produktes erforderlichen Kenntnisse als unzureichend einstufen, empfehlen wir Ihnen, einen Fachmann zu Rate zu ziehen. BETRIEBSPRINZIP

1. IM WINTER (Heizkessel in Betrieb)

Ihr Heizkessel ist in Betrieb und erhitzt das Warmwasser durch Zirkulation eines heißen Fluids innerhalb eines Wärmetauschers (optimierter Wärmetauscher) ((E) 2 IM SOMMER oder in der Zwischensaison (Heizkessel außer Betrieb) für den Betrieb mit Elektro-Bausatz (nicht im Original geliefert). Ihr Heizkessel ist außer Betrieb. Die Erhitzung erfolgt durch Einschalten des Stroms. Der Thermostat unterbricht die Stromversorgung, sobald die Wassertemperatur 65 °C erreicht. A) INSTALLIERUNG Bitte beachten Sie: Schwere Produkte sollten mit Vorsicht gehandhabt werden. 1°) Der Apparat sollte an einem frostfreien Ort installiert werden. Bei Zerstörung des Apparates durch Überdruck unter Blockieren des Sicherheitselements besteht keine Garantie. 2°) Prüfen Sie, ob die Trennwand das Gewicht des mit Wasser gefüllten Apparats trägt. 3°) Falls der Apparat an einem Ort oder einem Platz, dessen Normaltemperatur ständig über 35°C liegt, installiert werden soll, muss eine Belüftung für diesen Ort vorgesehen werden. 4°) Dieser Apparat darf im Badezimmer nicht in den Bereichen V0 und V1 (siehe Abb. 1) angeschlossen werden. Sehen Sie ein Auffangbecken mit Ablauf zum Ausfluss vor, falls der Warmwasserbereiter in einer Wohnung eingebaut werden soll. 5°) Installieren Sie den Apparat an einem zugänglichen Ort. VERTIKALE WANDMONTAGE EINES WARMWASSERBEREITERS : Um den Austausch des Heizelements zu ermöglichen, lassen Sie einen Freiraum unterhalb der Rohr-Enden des Warmwasserbereiters. Die Apparate können auf einem Dreifuß (optional) aufgebaut werden, falls die Wand nicht ausreichend dick ist. Die obere Halterung muss jedoch unbedingt an der Wand befestigt werden, um ein Kippen zu verhindern (Abb. 2) STANDMONTAGE EINES WARMWASSERBEREITERS : Der Warmwasserbereiter muss absolut senkrecht und mit einer perfekten Stabilität eingebaut werden. Zudem müssen die elektrischen Teile und die Sicherheitselemente zugänglich sein. Sichern Sie den Zugang zu den eventuell auszutauschenden Elementen.

B) HYDRAULISCHER ANSCHLUSS

Die Versorgungsleitungen müssen vor dem hydraulischen Anschluss gut gereinigt werden. Der Anschluss des Warmwasserabflusses ist mit einer Gewindemuffe aus Gusseisen, Stahl oder einem nicht leitenden Verbindungsstück gefertigt, um die Korrosion der Gewinde zu verhindern (direkter Kontakt Eisen/Kupfer). Ein Verbindungsstück aus Messing ist untersagt. Sekundärseite (Abb. 4/5 bzw. 6): Bauen Sie unbedingt eine neue Sicherheitsgruppe am Eingang des Warmwasserbereiters ein, welche den gültigen Normen entspricht (in Europa: EN 1487). Zwischen der Sicherheitsgruppe und dem Kaltwasserzugang des Apparats darf sich kein hydraulisches Zubehör befinden. Ein Druckregelventil muss vorhanden sein, wenn der Versorgungsdruck mehr als 5 bar beträgt (nicht geliefert). Schließen Sie die Sicherheitsgruppe an eine Ablassleitung an, um überschüssiges Wasser während der Aufheizung oder, im Falle der Entleerung des Warmwasserbereiters, Wasser ableiten zu können. Die verwendeten Leitungsnetze müssen 100 °C und 10 bar aushalten. Der Druck des Kaltwassernetzes beträgt in der Regel unter 5 bar. Sollte das nicht der Fall sein, bringen Sie einen Druckminderer an der Hauptversorgung an, nach dem Hauptzähler; Eventuelle Recycling-Schaltung: Ist der Standort des Apparates weit vom letzten Entnahmehahn entfernt, so ist es möglich, einen Versorgungskreis einzurichten. Die Versorgung wird mithilfe einer Pumpe (E.C.S.) gewährleistet. Geht die Rohrleitung außen vorbei, so ist eine Isolierung der Leitungen vorzunehmen. Für den Anschluss beachten Sie unbedingt dieselben Empfehlungen wie bei der Sekundärseite (Rohre, Verbindungsstücke). Durch das Recycling kann schnell Warmwasser zur Verfügung gestellt werden. Im Fall eines oder mehrerer weit entfernter Entnahmehähne kann es dadurch zu einem Abfall der Lagertemperatur kommen. Im Sommer ist eine permanente Stromversorgung notwendig (Elektro- Bausatz optional). Primärseite (Heizen): Schutz gegen Überdruck aufgrund von Wasserausdehnung beim Aufheizen durch ein 3-bar-Ventil durch einen offenen Ausgleichsbehälter (durch Luftdruck), oder ein geschlossenes Membrangefäß. Der Versorgungsdruck darf 3 bar nicht übersteigen und seine Temperatur darf nicht mehr als 100°C betragen. WICHTIG FÜR ACI-PRODUKTE: Eine zusammenhaltende Zuleitung des Netzgerätes Ihres Korrosionsschutzsystems (A.C.I) aus 3 Leitern kann nun an eine Ableitungs-Anschlussleiste mit permanenter Versorgung 24h/24h angeschlossen werden. Wird vergessen, diesen elektrischen Anschluss permanent zu versorgen (230 V), so führt dies zum Verlust der Herstellergarantie.BETRIEB MIT HOCHDRUCKPUMPE: Sehen Sie eine Pumpe vor (optional einen Bausatz), der serienmäßig montierte Wechsel-Kesseltemperaturregler, seine Sonde wird im gleichen Heizfinger positioniert wie die des elektrischen Dreipol-Thermostatfühlers, der die elektrische Spannung steuert. Nehmen Sie den Stromanschluss zwischen dem Kesseltemperaturregler und der Steuerung der Hochdruckpumpe vor. Die Soll-Temperatur des Kesseltemperaturreglers liegt bei 65°C (im Werk eingestellt), die des elektrischen Dreipol-Thermostatfühlers, der die elektrische Spannung steuert, ist auf Maximalposition (65°C) gestellt. Serienschaltung: Im Falle einer Serienschaltung mehrerer Apparate müssen Sicherheitsgruppen vorgesehen werden, um die hohen Temperaturen aufzunehmen. (VOIR se rapporter ELEKTRISCHER ANSCHLUSS (SIEHE SEITE SCHEMA-TABELLE KONSULTIEREN SIE DIE ENTSPRECHENDEN SCHEMEN) Der Warmwasserbereiter kann je nach Modell nur mit Wechselstrom 220/240 V einphasig oder 400 V dreiphasig angeschlossen werden und funktionieren. Schließen Sie den Apparat mit einem starren Kabel mit Leiterquerschnitt 2,5 mm an. Dazu verwenden Sie eine genormte Leitung (mit starrem Kabel oder Kabelkanal) bis zum entsprechenden Gehäuse des Deckels. Falls die Apparate ein Kabel oder einen Stecker besitzen (in Frankreich verboten), können Sie diese direkt anschließen. Verbinden Sie sofort die Erdleitung mit der Erde oder befestigen Sie das Erdkabel an den durch das Symbol gekennzeichneten Schaltstecker. Dieser Anschluss ist aus Sicherheitsgründen unerlässlich.Das grün-gelbe Erdkabel muss länger als die der Phasen sein. Die Installation sollte zusätzlich zu dem Warmwasserbereiter eine Vorrichtung der omnipolaren Trennung (Kontaktöffnung von mindestens 3 mm, Sicherung, Erdungsschalter) enthalten. Falls die Wasserleitungen aus isolierendem Material bestehen, sind die elektrischen Kreise durch einen den gültigen Normen angepassten Fehlerstromschutzschalter 30 mA zu schützen. Passen Sied en Anschluss an den Versorgungsdruck an (siehe Schemas A1 bis F2 und Tabelle S 4). Thermische Sicherung : Alle unsere gemischten Produkte sind mit einem Thermostat mit thermischer Sicherung und manueller Rückstellung ausgestattet, welches die Stromversorgung des Warmwasserbereiters im Falle von Überhitzen unterbricht. Bitte beachten: Falls die Sicherheitsabschaltung ausgelöst wird. a) schalten Sie den Strom vor jeder Arbeit ab, b) nehmen Sie den Deckel ab, c) überprüfen Sie den Elektroanschluss, d) stellen Sie die thermische Sicherung zurück. Bei mehrfachem Auslösen tauschen Sie das Thermostat aus. Schließen Sie niemals die Sicherung oder das Thermostat kurz. Führen Sie den Anschluss der Stromversorgung nur an der Anschlussleiste aus. STROMANSCHLUSS – Bausätze optional: Für die Installation und den Stromanschluss der Bausätze lesen Sie in den Notizen in den Verpackungsbeilagen nach (Elektro- Bausatz, Pumpen-Bausatz.) Im Rahmen eines in der Solartechnik verwendeten Kolbens beachten Sie die regionalen Gesetzgebungen (Bsp.: Verbot in Spanien). ANSCHLUSS / BETRIEB BEACHTEN SIE: Der Warmwasserbereiter darf niemals ohne Wasser unter Strom gesetzt werden. Füllen Sie unbedingt die Sekundärseite. Bevor Sie den Apparat unter Strom setzen, öffnen Sie die Warmwasserhähne, entlüften Sie die Leitungen, bis sich keine Luft mehr darin befindet und füllen Sie den Apparat. Füllen Sie die Primärseite (an den Heizkessel angeschlossene Schaltung). Öffnen Sie den Wasserhahn, schrauben Sie die Entlüftungsvorrichtung auf, damit die durch den Füllvorgang eingetretene Luft abweichen kann. Für eine Installierung mit Hochdruckpumpe lassen Sie diese kurz davor an, um den Ablassvorgang zu beschleunigen. Überprüfen Sie, dass die Seite mit Wasser gefüllt ist, indem Sie entweder den Wasserstand im offenen Behälter kontrollieren, oder indem Sie die oben an der Anlage befindliche Entlüftungsvorrichtung öffnen. Überprüfen Sie die Dichtheit der Rohre und der Flanschdichtung unterhalb des Deckels. Bei Leckage ziehen Sie die Schrauben des Flansches leicht an. Überprüfen Sie das Funktionieren der Sicherheitsgruppe und des Ablaufs. Erhitzen Sie den Apparat. Nach 15 bis 30 Minuten, je nach Kapazität des Apparats, sollte das Wasser tropfenweise durch die Ablauföffnung ablaufen. Dies geschieht aufgrund der Wasserausdehnung. Überprüfen Sie die Dichtheit der Rohre und der Flanschdichtung. Während des Aufheizens und abhängig von der Wasserqualität können die Warmwasserbereiter mit Tauchheizkörper ein Geräusch wie kochendes Wasser machen, dies ist normal und kennzeichnet keinesfalls einen Fehler des Apparats. Um das Entwickeln von Bakterien zu verhindern (Legionella,…), sollte der Apparat einmal täglich auf 60°C erhitzt werden. Das Thermostat ist im Werk eingestellt (65°C+- 5°C). ANSCHLUSS DES KATHODISCHEN SCHUTZES FÜR ACI-PRODUKTE Es ist kein weiterer Eingriff nötig (die Innenanschlüsse sind bereits vorhanden). Eine zusammenhaltende Zuleitung des Apparats aus 3 Leitungen kann nun an eine Ableitungs-Anschlussleiste mit permanenter Versorgung 24h/24h angeschlossen werden,WICHTIG: Bei ständigem Entweichen von Dampf oder kochendem Wasser durch den Ablauf oder durch das Öffnen des Zapfhahns schalten Sie die Stromversorgung ab und fragen Sie einen Fachmann.

IHR APPARAT IST BETRIEBSBEREIT

A) IM WINTER: Ohne Elektro-Bausatz: Das Wasser wird durch die Primärseite erhitzt (Wärmeaustausch). Der Wechsel-Kesseltemperaturregler steuert das Anlaufen der Hochdruckpumpe und ermöglicht die Zirkulation der Primär-Flüssigkeit; er kann auch an die Pumpe des Heizstromkreises angeschlossen werden. B) IM SOMMER UND IN DER ZWISCHENSAISON: Wenn Sie einen Elektro-Bausatz besitzen und der Heizkessel ausgeschaltet wurde, wird das Warmwasser durch elektrische Spannung erzeugt. Unterbrechen Sie die Stromversorgung, indem Sie das Thermostat der Pumpensteuerung verschalten. Legen Sie den Schalter der elektronischen Tafel um, die das an das Stromnetz angeschlossene Thermostat versorgt. Betätigen Sie den "Sommer-Winter"-Schalter, der sich auf der elektrischen Abdeckung des Warmwasser-bereiters befindet. Wenn Sie keinen Elektro-Bausatz besitzen, wird das Warmwasser wie im Winter durch die Primärseite (Wärmeaustausch) erzeugt. PFLEGE Pflege: Betätigen Sie einmal pro Monat die Abflusshebel der Sicherheitsgruppe. Das Nichtbefolgen dieser Pflege kann eine Lebensdauerverkürzung und den Garantieverlust mit sich bringen. Für die Installierung mit einer Hochdruckpumpe; lassen Sie den Rotor aufgrund des langen Stillstands vor dem Starten anlaufen. Beachten Sie dabei die Empfehlungen der Notiz des Herstellers. Pflege durch geschultes Personal: a) Entfernen Sie den in Form von Schlamm abgelagerten Kalk. Kratzen oder klopfen Sie nicht den auf der Wand abgelagerten Kalk; die Beschichtung könnte beschädigt werden. b) Tauschen Sie die Magnesiumanode alle 2 Jahre, oder wenn ihr Umfang weniger als 10mm beträgt, aus. Bei Austausch eines Tauchheizelements oder der Anode muss der Warmwasserbereiter entleert und die Dichtung ausgewechselt werden. Stellen Sied en elektrischen Strom und das Kaltwasser ab und öffnen Sie die Warmwasserhähne vor Beginn der Arbeiten. Montieren Sie das Heizelement wieder, ziehen Sie die Schrauben soweit wie nötig an (Kreuzdrehen), kontrollieren Sie am nächsten Tag die Dichtheit und ziehen Sie die Schrauben falls nötig nach. AUSTAUSCHELEMENTE : das Thermostat, die Dichtungen, das Heizelement, der Heizkörper, die Anzeigelampe, die Magnesiumanode, die ACI-Platine, das Verlängerungskabel. Die Garantie ist auf die vom Hersteller stammenden Teile beschränkt. BENUTZERHINWEISE

Bei einem TH-Gehalt > 20°F, wird empfohlen, das Wasser aufzubereiten. Im Falle eines Wasserenthärters muss die Wasserhärte über 15°F betragen. Für das Ablassen im Winter/Sommer sollten die oben beschriebenen Hinweise genau beachtet werden; die Zirkulation der Primär-Flüssigkeit muss also durch Schließen des auf der Seite befindlichen Ventils unterbrochen werden. Beim Winterbetrieb muss die Stromversorgung unterbrochen werden (wenn Sie einen Bausatz besitzen). Im Fall eines längeren Stillstands und insbesondere im Winter sollten Sie Ihren Apparat entleeren, indem Sie folgendermaßen vorgehen.

ANWENDUNGSBEREICHE DER GARANTIE

Der Apparat muss nach den Regeln der Kunst installiert, gebraucht und gepflegt werden, entsprechend der im Land des Einbaus gültigen Normen und den Angaben dieser Notiz. Die Verkaufsgarantie deckt den kostenlosen Austausch des Innenbehälters und der als deekt erkannte Teile durch unseren Kundendienst, mit Ausnahme der Verschleißteile (Magnesiumanode, Dichtung,...), und ohne Schadenersatz und Garantieverlängerung. Von der Garantie ausgenommen sind die Kosten für den Austausch und die Portokosten, die Ihnen gemäß unseren Tarifen verrechnet werden. Sie tritt ab dem Datum der Installation, ab Rechnungsdatum oder dem maßgeblichen Datum der Installierung in Kraft; bei fehlendem Beweis wird das auf dem Erkennungsschild des Warmwasserbereiters angegebene Herstellungsdatum plus 6 Monate herangezogen. Für Kosten und Schäden, die im Zuge einer fehlerhaften Installierung (Frost, fehlender Anschluss an den Abwasser-Abfluss, fehlendes Auffangbecken,…) oder aufgrund von Zugangsschwierigkeiten entstanden sind, können wir in keinem Fall verantwortlich gemacht werden. Jeder Defekt muss dem Verkäufer vor einem Austausch unter Garantie angegeben werden; in diesem Fall mussdas Gerät den Versicherungs- und Herstellerexperten zur Verfügung gestellt werden. Die vorliegenden Garantiebestimmungen gehen nicht ausschließlich zugunsten des Käufers, der rechtlichen Garantie für Schäden und versteckte Mängel, die in jedem Fall gemäß der gesetzlichen Bestimmungen eines jeden Landes zur Anwendung kommt. Der Austausch eines Elements verlängert nicht die Garantiedauer des Apparats. Zur Geltendmachung der Garantie kontaktieren Sie Ihren Installateur oder Verkäufer. Andernfalls kontaktieren Sie den Händler, der Ihnen weiterhelfen kann. Die Garantie kann nur auf Teile, die von der für die Garantie zuständigen Firma überprüft und als defekt anerkannt sind, angewendet werden. Die Teile müssen dieser Gesellschaft zur Verfügung gestellt werden. Von der Garantie sind ausgeschlossen: Die Verschleißteile: Magnesiumanoden, nicht prüfbare Teile (für die Reparatur, die Pflege oder die Expertise unzugänglich), Apparate die nicht normalen Umweltbedingungen ausgesetzt sind: Frost, Unwetter, Wasser mit unnormaler Aggressivität außerhalb der Trinkwassernormen, Wasserversorgung mit großem Überdruck. Apparate die nicht unter Berücksichtigung der im Lande der Installation gültigen Normen und Vorschriften eingebaut wurden. Nicht vorhandene oder schlechte Montage der Sicherungsgruppe zum Schutz gegen Überdruck, unnormale Korrosion durch falschen hydraulischen Anschluss (Kontakt Eisen/Kupfer), falsche Erdverbindung, unzureichender Querschnitt des Elektrokabels, keine Berücksichtigung der Anschlussvorgaben aus dieser Notiz. Apparate, die nicht nach Vorgaben der vorliegenden Notiz gepflegt wurden, nicht vorgenommenen oder von der für die Garantie zuständigen Firma nicht autorisierte Reparaturen oder Austausch von Teilen oder Bauelementen. Für Geräte mit dieser Ausstattung: nicht angeschlossene ACI-Vorrichtung. Der Austausch eines Elements verlängert nicht die Garantiedauer des Apparats. Die in dieser Notiz erklärten Produkte können jederzeit geändert werden, um dem Fortschritt der Technik und den gültigen Normen zu entsprechen. Die Apparate entsprechen den Richtlinien der Elektromagnetik 89/336/CEE und Niederspannung 73/23/CEE, geändert durch die Richtlinie 93/68/CEE Verkaufsgarantie: Serie ACI-Modell Magnesium-Modell Behälter und Heizkörper 5 Jahre 3 Jahre Elektro- und andere Teile 2 Jahre 2 JahreImportante: A
