GCPM 512 S HW - Elektrischer Rasenmäher EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Benzin-Rasenmäher
Marke	Einhell
Modell	GCPM 512 S HW
Schnittbreite	510 mm
Schnitthöhenverstellung	Zentral, 30 bis 80 mm
Motor	4-Takt, 1 Zylinder, 173 cm³
Leistungsaufnahme	2,7 kW
Arbeitsgeschwindigkeit	2900 ± 100 min⁻¹
Kraftstofftankinhalt	Ca. 1,5 L
Motorölmenge	Ca. 0,6 L
Zündkerze	F7RTC, Elektrodenabstand 0,7 ± 0,1 mm
Gewicht	38 kg
Schalldruckpegel (LpA)	81,9 dB(A)
Schallleistungspegel (LwA)	98 dB(A)
Vibrationsemissionswert	4,539 m/s², Unsicherheit K=1,5 m/s²
Hauptfunktionen	Fangen, Mulchen (mit Adapter), Seitenauswurf
Radantrieb	Ja, mit Kupplungshebel
Sicherheit	Motorstopp (Start-/Stopphebel), rotierendes Messer, Schutzhauben
Schneidmaterial	Stahlmesser (austauschbar)
Wartung	Reinigung nach jedem Gebrauch, Ölwechsel, Luftfilter, Zündkerze
Lieferumfang	Rasenmäher, oberer und unterer Führungsholm, Fangbox, Mulchadapter, Seitenauswurfadapter, Zündkerzenschlüssel, Befestigungsteile
Garantie	24 Monate

Häufig gestellte Fragen - GCPM 512 S HW EINHELL

Welche Art von Kraftstoff soll für den Rasenmäher GCPM 512 S HW verwendet werden?

Verwenden Sie bleifreies Benzin. Der Tank hat ein Fassungsvermögen von ca. 1,5 Liter.

Welches Motoröl wird empfohlen und wie überprüft man den Ölstand?

Das Motoröl muss für 4-Takt-Motoren geeignet sein. Die Menge beträgt ca. 0,6 Liter. Um den Ölstand zu prüfen, stellen Sie den Mäher waagerecht, schrauben Sie den Ölmessstab heraus, wischen Sie ihn ab, stecken Sie ihn ohne Eindrehen hinein, ziehen Sie ihn heraus und lesen Sie den Stand zwischen den Markierungen min und max ab.

Wie stelle ich die Schnitthöhe ein?

Die Einstellung erfolgt zentral mit dem Einstellhebel (Abb. 7/Pos. 8). Einstellbereich: 30 bis 80 mm. Führen Sie die Einstellung bei ausgeschaltetem Motor durch.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob der Start-/Stopphebel gedrückt ist, ob der Tank Kraftstoff enthält, ob die Zündkerze in Ordnung ist und ob die Kraftstoffpumpe (Primer) 3-mal betätigt wurde. Konsultieren Sie den Fehlersuchplan in der Anleitung.

Wie verwende ich die Mulchfunktion?

Hängen Sie den Fangbehälter aus, schieben Sie den Mulchadapter (Pos. 4b) in die Auswurföffnung und schließen Sie die Klappe. Für beste Ergebnisse verwenden Sie ein Mulchmesser (Zubehör).

Wie reinige ich den Rasenmäher nach dem Gebrauch?

Reinigen Sie den Rasenmäher gründlich, besonders die Unterseite und das Messergehäuse. Kippen Sie ihn dazu nach hinten (nachdem Sie den Tank entleert haben). Verwenden Sie keinen Wasserstrahl oder Hochdruckreiniger. Verwenden Sie eine Bürste oder einen Handfeger.

Wann und wie wechsle ich das Motoröl?

Führen Sie den Ölwechsel bei warmem, aber ausgeschaltetem Motor durch. Stellen Sie eine Auffangwanne, öffnen Sie den Einfüllstopfen (Pos. 7a) und dann den Ablassstopfen (Pos. 7b). Nach dem Ablaufen wieder verschließen und mit neuem Öl bis zur Max-Markierung auffüllen.

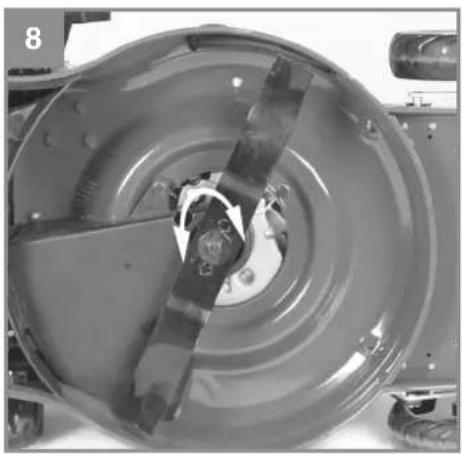

Wie tausche ich das Messer aus?

Verwenden Sie nur Originalteile. Um das Messer zu entfernen, kippen Sie den Mäher nach hinten, nachdem Sie den Motor abgestellt und den Zündkerzenstecker abgezogen haben. Befolgen Sie das Verfahren in Abb. 8. Ein beschädigtes oder verbogenes Messer muss ersetzt werden, niemals gerade biegen.

Warum vibriert der Rasenmäher stark?

Starke Vibrationen können durch lose Schrauben, eine lose Messerbefestigung oder ein unausgewuchtetes Messer verursacht werden. Überprüfen und ziehen Sie die Schrauben fest und ersetzen Sie das Messer bei Bedarf.

Wie lagere ich den Rasenmäher im Winter?

Entleeren Sie den Benzintank, lassen Sie den Motor laufen, bis der Rest verbraucht ist, wechseln Sie das Öl, entfernen Sie die Zündkerze und geben Sie ca. 20 ml Öl in den Zylinder. Ziehen Sie langsam am Startgriff. Reinigen Sie das Gerät und lagern Sie es an einem gut belüfteten Ort.

BEDIENUNGSANLEITUNG GCPM 512 S HW EINHELL

Art.-Nr.: 34.043.30 I.-Nr.: 11027

-2

14

1
1
1
2

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung, Lagerung, Transport und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Fehlersuchplan

D

Gefahr!

Beim Benutzen von Geräten,müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch.Bewahren Sie die sie gut auf,damit Ihnen die Informationen jederzeit zur Verfugung stehen.Falls Sie das Gerät an andere Personen übergeben sollenn,handigen SieThese Bedienungsanleitung / Sicherheitshinweiseitte mit aus.Wir übernehmen keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitschinweise

Die entsprachenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konne elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

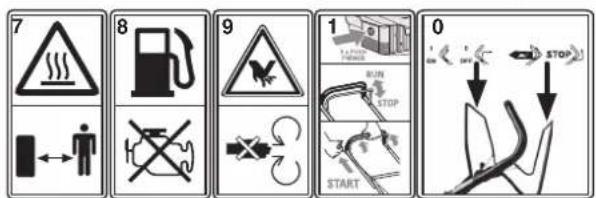

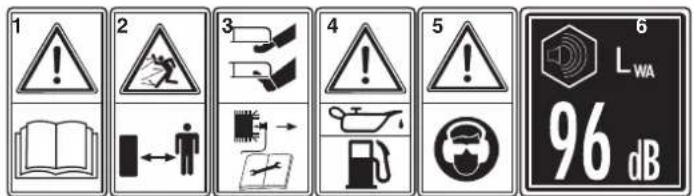

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 14)

1) Bedienungsanleitung lessen.
2) Warning! Gefahr durch herausgeschleuderte Teile. Sicherheitsabstand einhalten.
3) Gefahr! Vor scharfen Messern - Vor allen Wartungs-, Instandsetzungs-, Reinigungsum und Einstellarheiten den Motor abstellen und Zündkerzenstecker abziehen.
4) Vor Inbetriebnahme Öl und Treibstoffe einfu-len.
5) Vorsicht! Gehorschutz und Schutzbrille trag.
6) Garantierter Schalleistungspegel.
7) Vorsicht! HeiBe Teile. Abstand halten.
8) Nur bei ausgeschalteten Motor tanken.
9) Warning vor Schnittverletzungen. Achtung rotierende Messer.
10) Startvorgang
11) Motorstart-/Motorstophebel (I=Motor an; 0=Motor aus)
12) Fahrhebel (Kupplungshebel)

2. Gerätebeschreibung und Lieferumfang

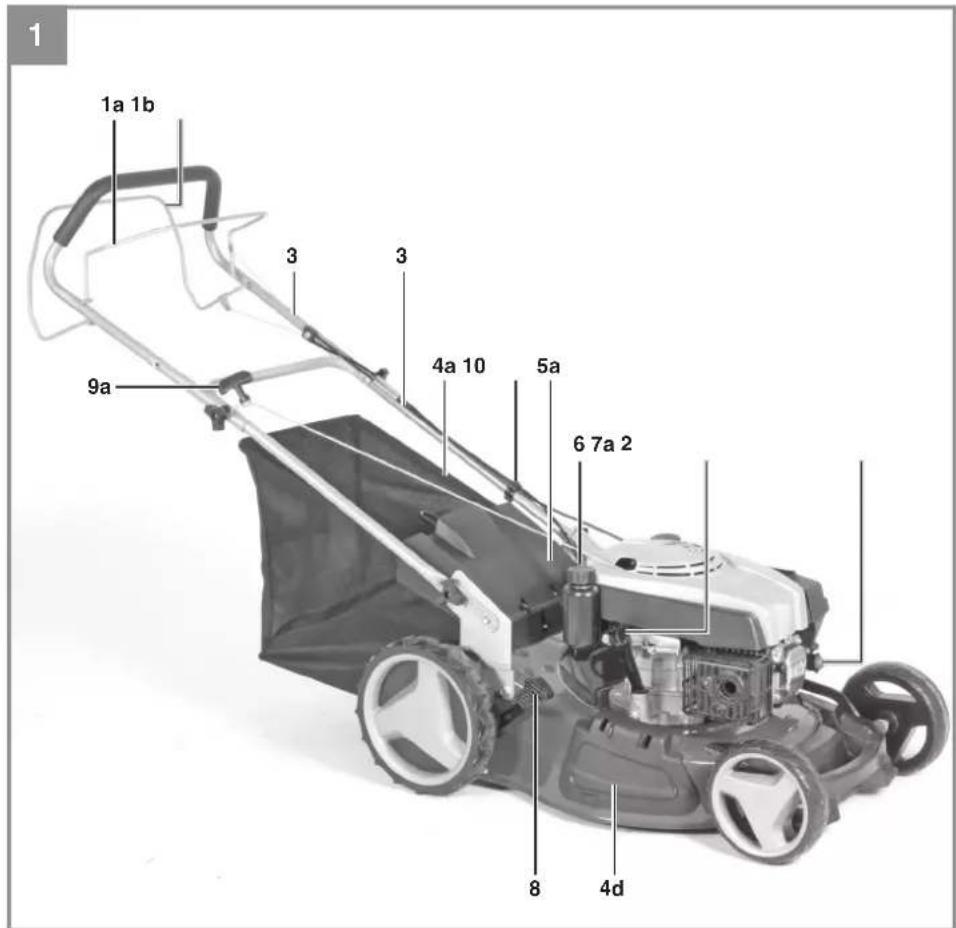

2.1 Gerätebeschreibung (Bild 1-12)

1a. Motor Start-/ Stophebel (Motorbremse)
1b. Fahrhebel (Kupplungshebel)
2. Kraftstoff pumpe (Primer)
3. oberer und unterer Schubbugel
4a. Fangsack
4b. Mulchadapter
4c. Füllstandsanzeige
4d. Seitenauswurfklappe
4e. Seitenauswurfadapter
5a. Auswurfklappe

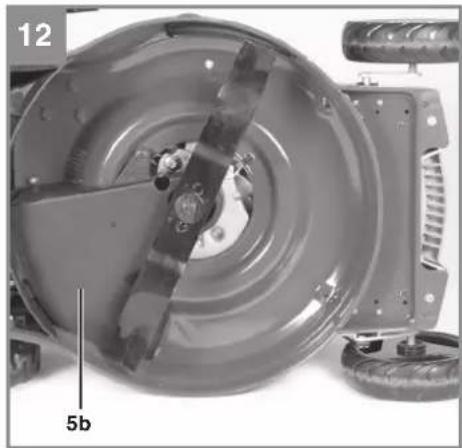

5b. Keilriemenabdeckung
6. Tankeinfullkappe

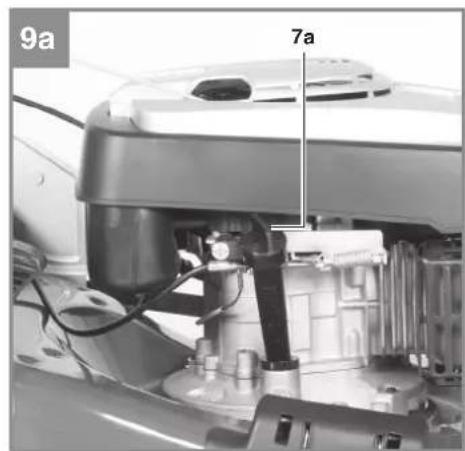

7a. Oleinfüllschraube

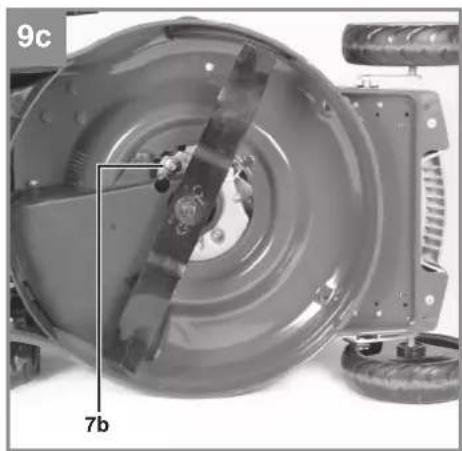

7b. Olablassschraube
8. Schnittthöheneinstellung
9a. Startseilzug
9b. Haken für Startseilzug
10. 1x Kabelclip
11. 4x Sternmutter
12a. 2x Schraube kurz
12b. 2x Schraube lang
13. Zündkerzenschlüssel

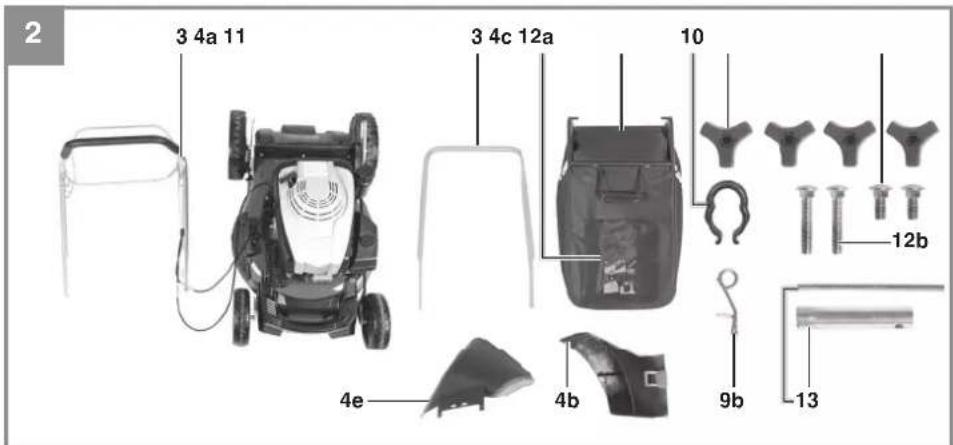

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen

D

spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Benzinmacher
• Mulchadapter
• oberer und unterer Schubbügel
• Fangkorb
• Seitenauswurfadapter
  Haken fur Startseilzug
  1xKabelclip
  4xSternmutter
  2x Schraube lang
  2x Schraube kurz
  Zündkerzenschlüssel
  ServiceheftBenzin
  Originalbetriebsanleitung
• Sicherheitschinweise

3. Bestimmungsgemäß Verwendung

Das Gerat darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Der Benzin Rasenmacher ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Rasenmahr fur den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend fur die Pflege von Gras- oder Rasenflächen verwendet werden, nicht noch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwirklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Die Einhaltung der vom Hersteller beigeufigten Gebrauchsanweisung ist Voraussetzung fur den ordnungsgemäBen Gebrauch des Rasenmachers. Die Gebrauchsanweisung enthalt auch die Betriebs-, Wartungs- und Instandhaltungsbedin

gungen.

Warning! Wegen körperlicher Gefährdung des Benutzersarf derRasenmaher nicht zu folgendenArbeiten eingesetzt werden:zum Trimmen von Buschen,Hecken und Strauchern,zum Schneiden und Zerkleinern von Rankgewach-osen oder Rasauf Dachbepfl anzungen oder in Balkonkasten, zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum-und Heckenabschnittn. Ferner dar der Rasenmaher nicht als Motorhackle verwendet werden zum Einebren von Bodenerhebungen, wie z.B.Maulwurfshugel.

Aus Sicherheitsgründen darf der Rasenmacher nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden.

4. Technische Daten

Motortyp: .... Einzylinder-Viertaktmotor 173 ccm

Leistung 2,7kW

Arbeitsdrehzahl n: 2900 ± 100 min

Kraftstoff: Benzin

Tankinhalt: ca. 1,5 l

Motorol: ca. 0,6 I

Zündkerze:F7RTC

Elektrodenabstand (Zündkerze): ...0,7 ± 0,1 mm

Schnitthohenverstellung: ...... zentral (30-80 mm)

Schnittbreite: 510mm

Gewicht: 38kg

Gefahr!

Gerausch und Vibration

Schalldruckpegel L. 81,9dB(A)

Unsicherheit K_NA 3dB

Schallleistungspegel LwA 98 dB(A)

Unsicherheit KWA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

Schwingungsemissionswert a_h = 4,539~m / s^2

Unsicherheit K = 1,5m / s^2

Längeres Arbeitsen sollen aufgrund der starken Lärm und Vibrationsentwicklung vermieden werden.

D

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerat an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Vorsicht!

Restrisiken:

Auch wenn Sie这点es Gerat vorschriftsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点es Gerats auftreten:

1. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
2. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitaum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

5.1 Zusammenbau der Komponenten

Bei der Lieferung sind eine Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hinweise beachtet werden.

Hinweis! Beim Zusammenbau und für Wartungsarbeiten bereits genütigen Sie folgende zusätzliche Werkzeuge, die nicht im Lieferumfang enthalten sind:

• eine Olauffangwanne flach (für Ölwechsel)
  einen Messbecher 1 Liter (Ol / Benzinfest)
• einen Benzinkanister
• einen Trichter (passend zum Benzineinfull-stutzen des Tanks)
• Haushaltswischtlicher (zum Abwischen von Öl / Benzinresten; Entsorgung an der Tankstelle)
• eine Benzin Absaugpumpe (Plastikausführung, in Baumärkten erhältlich)
• eine Ölkanne mit Handpumpe (in Baumarkten erhältlich)
  Motorol

Montage

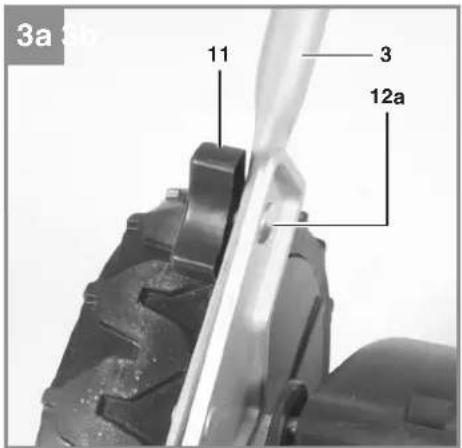

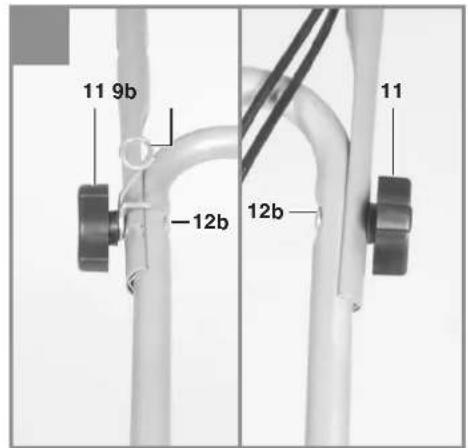

1. Unteren und oberen Schubbugel (Pos. 3) wie in Abb. 3a-3b gezeigt montieren. Entsprechend der gewünschten Griff hohe eines der LÖcher für die Befestigung auswahlen. Wichtig! Auf beiden Seiten die gleiche Höhe einstellen!

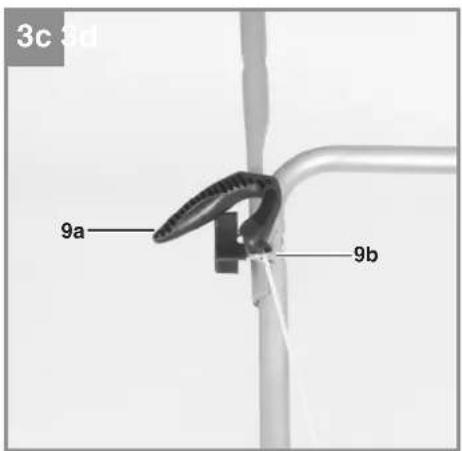

2. Den Griff des Startseilzuges (Pos. 9a) am darauf vorgesehenen Haken wie in Abb. 3c gezeigt einhängen.

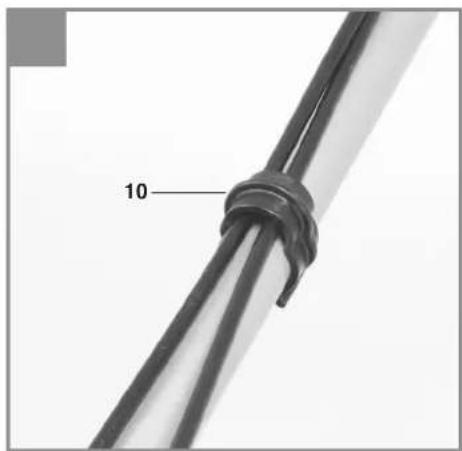

3. Die Seilzüge mit dem beiliegenden Kabelclip (Pos. 10) am Schubbügel wie in Abb. 3d gezeigt fi xieren.

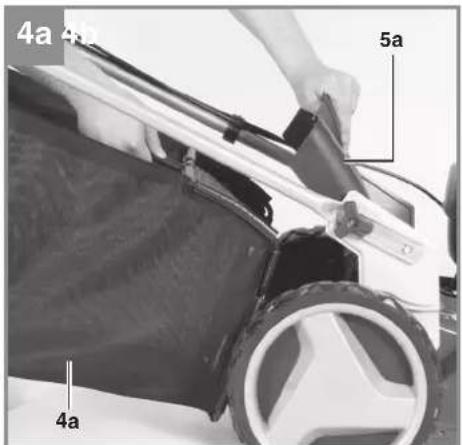

4. Auswurfklappe (Pos. 5a) mit einer Hand anheben und den Grasfangsack (Pos. 4a) wie in Abb. 4a gezeigt einhängen.

5.2 Einstellen der Schniththehe

Warning! Das Verstellen der Schnitthöhe damit nur bei abgestelltem Motor vorgenommen werden.

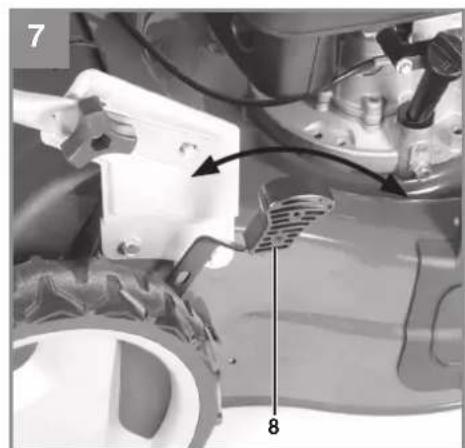

Die Einstellung der Schnitthöhe erfolgt zentral mit dem Schnitthohenverstellhebel (Abb. 7/Pos.8).Es konnen verschiedene Schnitthohen eingestellt werden.
- Betätigen Sie den Einstellhebel undziehen Sie diesen in die gewünschte Position. Lassen Sie den Hebel einrasten.

6. Bedienung

Hinweis!

Der Motor wird ohne Betriebsstoff e ausgeliefert. Vor Inbetriebnahme davon unbedingt Öl und Benzin eingullen.

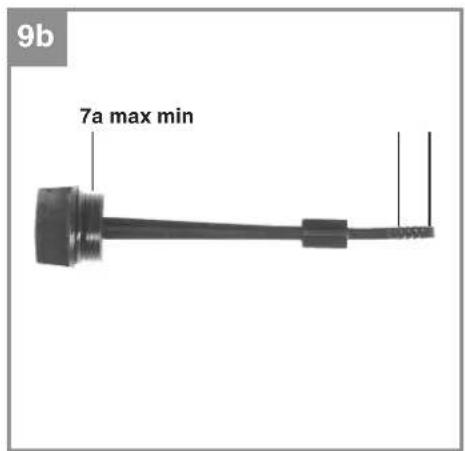

1. Überprüfen Sie den Ölstand (siehe 7.2.1).
2. Verwenden Sie zum Aufuff üllen von Benzine einen Trichter und Messbecher. Vergewissern Sie sich, dass das Benzin sauber ist.

Warning: Verwenden Sie immer nur einen Sicherheitsbenzinkanister. Rauchen Sie nicht beim Einfüllen von Benzin. Schalten Sie den Motor vom dem Einfüllen von Benzin ab und setzen Sie den Motor eine Minute abkühlen.
3. Vergewissern Sie sich, dass das Zündkabel an der Zündkerze angeschlossen ist.

D

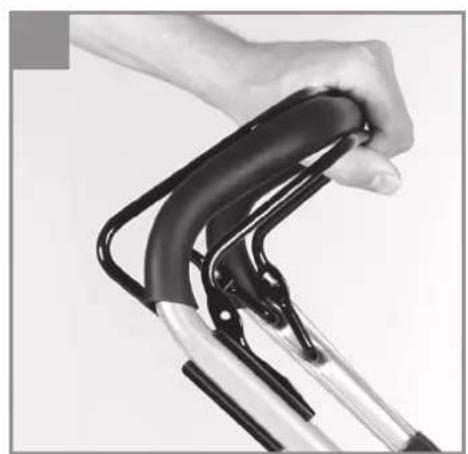

Sicherheitsprüfung Motorstart-/Motorstophebel

Um ein ungewoltes Starten des Rasenmachers zu vermeiden, sowie ein schmelles Stoppen von Motor und Messer bei Gefahr sicherrzustellen, ist dieser mit einem Motorstart-/Motorstophebel (Abb. 5a/Pos. 1a) ausgestattet. Diese muss betätig werden (Abb. 5b), bevor der Rasenmacher gestartet wird. Beim Loslassen des Motorstart-/Motorstophebels muss dieser in die Ausgangsposition zurückkehren (Abb. 5a).

Bevor Sie den Motor starten, sollenn Sie diesen Vorgang einige Male durchführren, um sicher zu gehen, dass Hebel und Seilzüge korrekt funktionieren.

Wiederholen Sie diesen Test nochmal bei gestartetem Motor. Nach Loslassen des Motorstart-/Motorstophebels muss der Motor innerhalb weniger Sekunden stoppen. Ist dies nicht der Fall wenden Sie sich an den Kundenservice.

Gefahr! Das Schneidemesser rotiert, wenn der Motor gestartet wird.

6.1 Motor Starten

1. Vergewissern Sie sich, dass das Zündkabel an der Zündkerze angeschlossen ist.

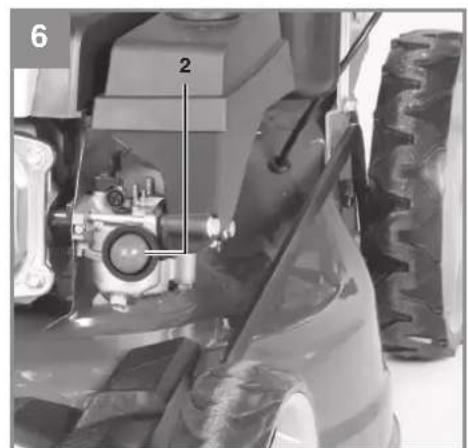

2. Kraftstoff pumpe (Primer) (Abb. 6/Pos. 2) 3x drucken. Bei warmgelaufenem Motor kann dieser Punkt entfallen.
3. Stehen Sie hinter dem Rasenmaher. Betäti- gen Sie den Motor Start-/Stophebel (Abb.5b) mit der einen Hand. Die andere Hand ist am Startergriff.
4. Den Motor mit dem Reversiersteller (Abb.1/Pos.9a) starten. Hierfür den Griff ca. 10-15 cm (bis ein Widerstand spürbar ist) Herausziehen, dann kräftig mit einem Ruck anziehen. Sollte der Motor nicht gestartet haben, nochmals am Griff anziehen. Hinweis! Den Seilzug nicht zurückschleudern halten.

Hinweis! Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederholen.

Fahrtrantrieb

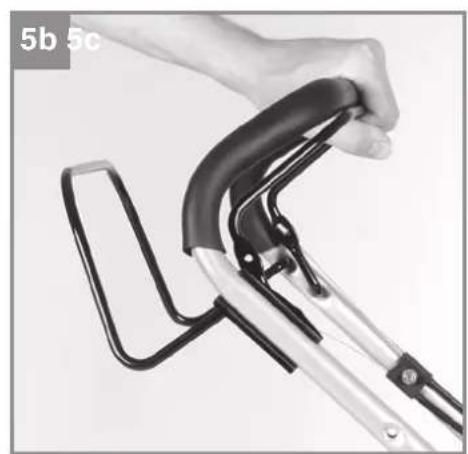

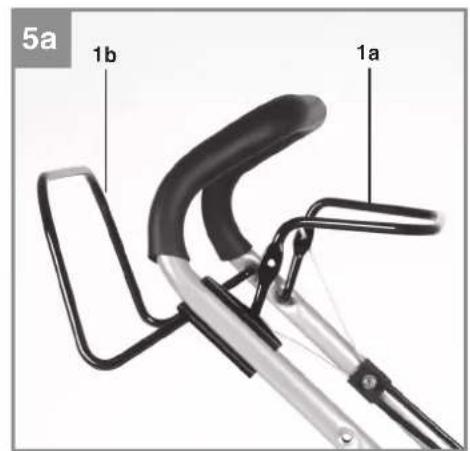

Fahrhebel/Kupplungshebel (Abb. 5a/Pos. 1b): Betäigen Sieihn (Abb. 5c), wird die Kupplung für den Fahrantrieb geschlossen und der Rasenmaher beginnnt bei laufendem Motor zu fahren. Lassen Sie den Fahrhebel rechtzeitig los um den fahrenden Rasenmaher zu stoppen. Üben Sie das Anfahren und Anhalten vor dem ersten Mühen bis Sie mit dem Fahrverhalten vertraut sind.

6.2 Hinweise zum richtigen Mähen

Gefahr!

Öff nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch lauft. Das umlaufende Messer kann zu Verletzungen führen.

Befestigen Sie die Auswurfklappe und den Grasfangsack immer sorgfältig. Beim Entfernen vorher den Motor abstellen.

Stellen Sie vor jeder Einstell-, Wartungs- und Reparaturarbeit den Motor ab und warten Sie, bis sich das Messer nicht mehr dreht. Ziehen Sie den Zündkerzenstecker ab.

Mähen

Der Motor ist auf die Schnittgeschwindigkeit für Gras, und Grasauswurf in den Fangsack und für eine large Motorlebenszeit ausgelegt.

Nur mit scharfen, einwandfrei den Messern mahren, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird.

Zur Erzielung eines sauberen Schnittbildes den Rasenmahr in möglichst geraden Bahnen führen. Dabei sollen sich diese Bahnen immer um eine Zentimeter überlappen, damit keine Streiifen stehen bleiben.

Die Unterseite des Mahergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Ablagerungen erschweren den Startvorgang, beinträchtigen die Schnittqualität und den Grasauswurf.

An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleitens des Rasenmahers lässt sich durch Schragstellung nach oben verhindern. Wahlen Sie die Schnittthöhe, je nach der tatsächlichen Rasenlänge. In dichtem, hohem Gras stellen Sie die höchste Schnittstufe ein und mühen Sie langsamer. Führten Sie mehrere Durchgänge aus,

D

so dass maximal 4cm Rasen auf einmal abgetragen wird.

Bevor irgendene Kontrolle des Messers durchgeführrt wird, Motor abstellen. Denken Sie daran, dass das Messer nach dem Ausschalten des Motors sich noch eineige Sekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliff en ist. Schleifen oder ersetzen Sie es, falls dies nicht der Fall sein solte. Falls das in Bewegung befändliche Messer auf einen Gegenstand schlägt, den Rasenmaher anhalten und warten bis das Messer vollkommen still steth. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls这点es beschädigt ist muss es ausgewechselt werden.

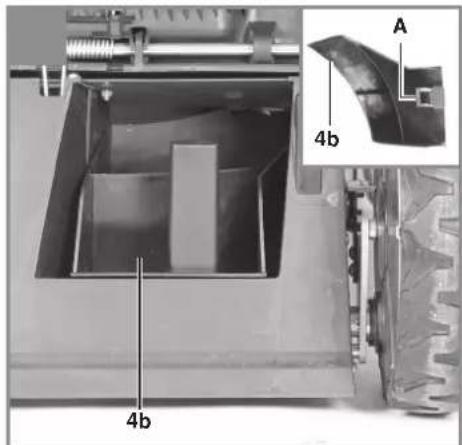

Mulchen (Abb. 4b)

Beim Mulchen wird das Schnittgut im geschlossen Mahergehäuse zerkleinert und auf dem Rasen wieder verteil. Eine Grasaufnahme und Entsorgung entfällt.

Mulchen ist nur bei relativ kurzem Rasen möglich. Optimale Ergebnisse erzielen Sie nur mit einem Mulchmesser (als Zubehör erhältlich).

Um die Mulchfunktion zu nutzen, hängen Sie den Fangsack aus und schiben Sie den Mulchodapter (Pos. 4b) in die Auswurföff nung und schreiben Sie die Auswurfklappe.

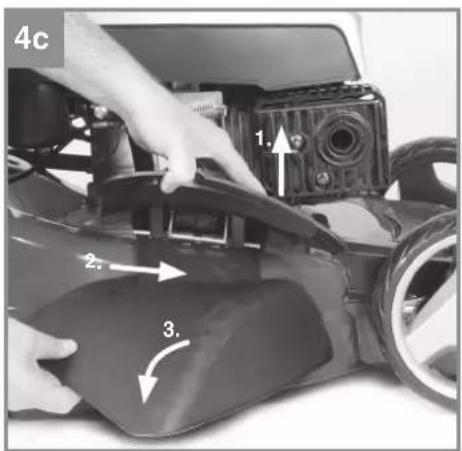

Um den Mulchadapter zu entfern den drucken sie den Hebels in Abbildung 4b gezeigt.

Seitenauswurf (Abb. 6)

Um den Seitenauswurf zu nutzen sollte der Mulchadapter montiert sein. Hängen Sie den Seitenauswurfadapter (Pos. 4d), wie in Abbildung 6 zu sehen, ein.

6.3 Motor abstellen

Um den Motor abzustellen, setzen Sie den Motorstart-/Motorstophebel los (Abb. 5a/Pos. 1a). Ziehen Sie den Zündkerzenstecker von der Zündkerze ab, um zu vermeiden, dass der Motor startet. Überprüfen Sie vor dem erneuten Anlassen den Seilzug der Motorbremse. Kontrolieren Sie, ob der Seilzug richtig montiert ist. Ein geknicktes oder beschädigtes Abstellsil muss ausgewechtselt werden.

6.4 Entleeren des Grasfangsackes

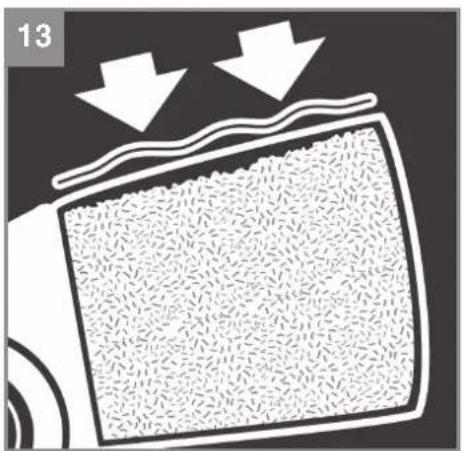

Ist der Fangsack gefuft wird der Luftdurchsatz geringer und die Füllstandsanzeige (4c) liegt eng am Fangsack an (Abb. 13). Entleeren Sie den Fangsack und räumen Sie den Auswurfkanal frei. Gefahr! Vor dem Abnehmen des Fangsacks den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten.

Zum Abnehmer des Fangsackes mit einer Hand die Auswurfklappe anheben, mit der anderen Hand den Fangsack am Tragegriff herausnehmer (Abb. 4a).

Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe beim Aushängen des Fangsackes zu und verschlieb die hintere Auswurföff nung. Bleiben damit Grasreste in der Öff nung hangen, so ist es für ein leichteres Starten des Motors zweckmäßig, den Rasenmaher um etwa 1m zurückzuziehen.

Schnittgutreste im Mahergehause und am Arbeitswerkzeug nicht von Hand oder mit den Füssen entfern, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen.

Zur Gewährleistung eines gute Aufsammelns muss der Fangsack voninnen nach der Benutzung gereinigt werden.

Fangsack nur bei abgeschalteten Motor und stillstehendem Schneidwerkzeug einhängen.

Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangsack am Handgriff halten und von oben einhängen.

7. Reinigung, Wartung, Lagerung, Transport U Ersatzteilbestellung

Gefahr!

Arbeiten Sie nie bei laufendem Motor an stromfuhrenden Teilen der Zündanlage oder berühren diese. Ziehen Sie vor allen Wartungs- und Pfl egarbeiten den Zündkerzenstecker von der Zündkerze ab. Führten Sie niemals irgendwelche Arbeiten am laufenden Gerat durch. Arbeiten die in dieser Bedienungsanleitung nicht beschrieben werden, sollenn nur bei einer autorisierten Fachwerkstatt durchgefuhrt werden.

D

7.1 Reinigung

Nach jedem Gebrauch sollte der Maher gründlich gereinigt werden. Besonderses die Unterseite und die Messeraufnahme. Dazu kippen Sie den Rassenmacher nach hinten, indem Sie den Schubbügel nach unten drücken.

Hinweis: Bevor Sie den Rasenmaher kippen, entleeren Sie den Kraftstoff tank mit einer Benzinabsaugpumpe vollständig. Der Rasenmaherarf nicht uber 90 Grad gekippt werden. Am leichtesten entfernen Sie Schmutz und Gras sofort nach dem Mahlen. Angetrocknete Grasreste und Schmutz konnen zu einer Beeinträchtigung des Mahbetriebes führen. Kontrollieren Sie, ob der Grasauswurfkanal frei von Grasresten ist und entfernen Sie diese bei Bedarf. Reinigen Sie den Rasenmaher niemals mit einem Wasserstrahl oder Hochdruckreiniger. Achten Sie darauf, dass kein Wasser ins Geräteinnere gelangen kann. Aggressive Reinigungsmittel wie Kaltreinoder Waschbenzin durren nicht verwendet werden.

7.2 Wartung

Wartungsintervalle entnehmer Sieitte dem beiliegendem Serviceheft Benzin.

Hinweis: Verschmutztes Wartungsmaterial und Betriebsstoff e in einer darauf vorgesehenen Sammelstelle abgeben.

7.2.1 Benzimotor

Hinweis! Motor niemals ohne oder mit zu weniger bezieben. Dies kann schwere Schäden am Motor verursachen.

Kontrolle des Ölstandes

Rasenmahr waagerecht stellen. Den Ölmessstab (Abb. 9a/Pos. 7a) durch Linksdrehung abschrauben und Messstab abwischen. Messstab wieder bis zum Anschlag in den Einfullstutzen stecken, nicht einschrauben. Messstab Herausziehen und in waagerechter Stellung den Ölstand ablesen. Der Ölstand muss sich zwischen min. und max. des Ölmessstabes (Abb. 9b) befinden.

Ölwechsel

Der Motorölwechsel sollte bei abgestelltem, aber noch warmen Motor, durchgeführt werden.

1. Platzieren sie eine flache Olauffangwanne unter dem Rasenmacher.
2. Oleinfüllschraube(Abb. 9a/Pos.7a) off nen.
3. Off nen Sie die Ölablassschraube (Abb.9c/Pos. 7b).

4. Nach Auslaufen des Altöls Ölablassschraube wieder schreiben.

5. Motoröl bis zur oberen Markierung des Ölmessstabes einnullen.

6. Achtung! Ölmessstab zum Prufen des Ölstandes nicht einschrauben, sondern nur bis zum Gewinde einstecken.
7. Das Altol muss gemäß den geltenden Bestimmungen entsorgt werden.

7.2.2 Messer

Lassen Sie ihr Messer aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schären, auswuchten und montieren. Um ein optimales Arbeitsergebnis zu erzielen, wird empfohlen das Messeromal im Jahr überprüfen zu halten.

Wechseln des Messers (Abb. 8)

Beim Wechseln des Schneidwerkzeuges dürfen nur Original-Ersatzteile verwendet werden. Die Kennzeichnung des Messers muss mit der in der Ersatzteilliste angegebenen Nummer übereinstimmen.

Niemals ein anderes Messer einbauen.

Beschädigte Messer

Solle das Messer trotz aller Vorsicht mit einem Hindernis in Berührung gekommen sein,sofar Motor abstellen und Zündkerzenstecker abziehen.

Rasenmacher nach hinten kippen und Messer auf Beschädigung überprüfen. Beschädigte oder verbogene Messer müssen ausgewechselt werden. Niemals ein verbogenes Messer wieder geadebigeien. Niemals mit einem verbogenen oder stark abgenutzten Messer arbeiten, dies verursacht Vibrationen und kann weitere Beschädigungen am Macher zur Folge haben.

Warning! Beim Arbeitsen mit einem beschädigten Messer besteht Verletzungsgefahr.

7.2.3 Radachsen und Radnaben

Radachsen und Radnaben sollen einmal pro Saison eingefettet werden.

Dazu nehmen Sie die Radkappen mit einem Schraubendreher ab und lose den Befestigungsschrauben der Rader.

7.2.4 Pfliege und Einstellung der Seilzüge

Die Seilzüge regelmäßig einölen und auf Leichtgängigkeit überprüfen.

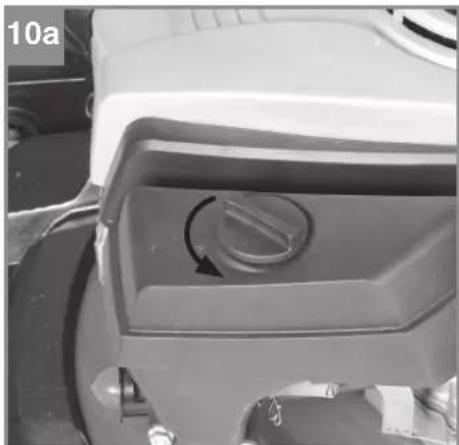

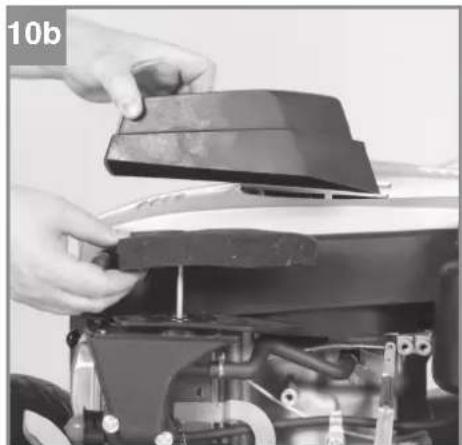

7.2.5 Wartung des Luftfitters (Abb. 10a/10b)

Verschmutzte Luftfiter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Bei sehr staubiger Luft ist der Luftfilter früfiger zu überprüfen.

D

Luftfi Iter nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Luftfi Iter nur mit Druckluft oder durch Ausklopfen reinigen.

7.2.6 Wartung der Zündkerze

Reinigen Sie die Zündkerze mit einer Kupferdrahtbürste.

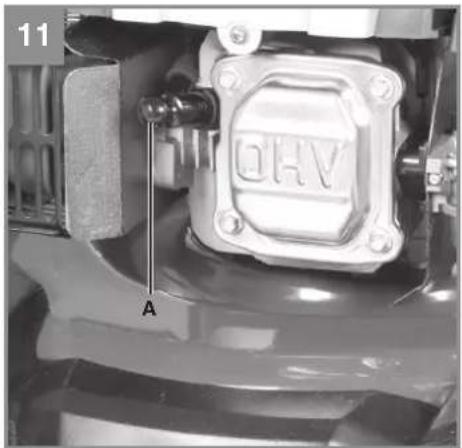

1. Ziehen Sie den Zündkerzenstecker (Abb.11/Pos.A) ab.
2. Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel.
3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

7.2.7 Keilriemenüberprüfung

Entfernen Sie das Messer wie unter 7.2.2 beschrieben.

Zur Überprüfung des Keilriemens entfernen Sie die Keilriemenabdeckung (Abb. 12 / Pos. 5b).

7.2.8 Reparatur

Vergewisern Sie sich nach Reparatur oder Wartung, ob alle Sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind.

Verletzungsgefährdene Teile von anderen Personen und Kindern unzuganglich aufbewahren. Hinweis! Laut Produkttaughtungsgesetz haften wir nicht für Schäden die durch unsachgemäße Reparatur verursacht werden, oder wenn bei Ersatzteilen nicht Originalteile oder von uns freigegebene Teile verwendet werden. Ebenso haften wir nicht für Schäden von unsachgemäßen Reparaturen. Beaufragten Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörnteile.

7.2.9 Betriebszeiten

Für die Betriebszeiten beachten Sieitte die geltenden gesetzlichen Bestimmungen, die ortlich underschiedlich sein konnen.

7.3 Vorbereitung für das Einlagern des Rassenmachers

Warning! Entfern Sie das Benzin nicht in geschlossenen Räumen, in der Höhe von Feuer oder beim Rauchen. Gasdämpfe konnen Explosionen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Benzinabsaugpumpe.
2. Starten Sie den Motor und halten Sie den Motor solange laufen bis das restliche Benzin verbraucht ist.
3. Machen Sie nach jeder Saison einen Ölwechsel.
4. Entfernen Sie die Zündkerze. Fullen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder. Ziehen Sie den Startergriff langsam, so dass das Öl den Zylinderinnen schützt. Schrauben Sie die Zündkerze wieder ein.
5. Reinigen Sie die Kuhlrippen des Zylinders und das Gehäuse.
6. Reinigen Sie dasGPCer,um die Lackfarbe zu schutzen.
7. Bewahren Sie das Gerät an einem gut gelüf-teten Ort auf.

7.4 Vorbereitung des Rasenmabers für den Transport

Warning! Entfern Sie das Benzin nicht in geschlossenen Räumen, in der Höhe von Feuer oder beim Rauchen. Gasdämpfe konnen Explosionen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Benzinabsaugpumpe.
2. Lassen Sie den Motor solange laufen bis das restliche Benzin verbraucht ist.
3. Entleeren Sie das Motor vom warmen Motor.
4. Entfermen Sie den Zündkerzenstecker von der Zündkerze.
5. Reinigen Sie die Kuhlrippen des Zylinders und das Gehäuse.
6. Hängen Sie den Startseilzug am Haken (Abb. 3c) aus. Lockern Sie die in Abb. 3b gezeigte Verbindung links und rechts am Schubbügel und klappen den oberen Schubbügel nach unten. Beachten Sie damit, dass beim Umklappen die Seilzüge nicht geknicked werden.
7. Wickeln Sie eineige Lagen Wellpappe zwischen oberen und unteren Schubbugel und Motor, um ein Scheuern zu vermeiden.

D

1. Stellen Sie eine ausreichende Ladungssicherung her, um Beschädigungen und Verletzungen durch Verrutschen während der Fahrt, zu verhindern.

7.5 Verbrauchsmaterial, Verschleibmaterial und Ersatzteile

Ersatzteile, Verbrauchs- und VerschleBmaterialien wie z.B. Motorol, Keilriemen, Zündkerzen, Luftfiltereinsatz, Benzinfilter, Batterien oder Messer fallen nicht unter die Garantie des Gerätes.

7.6 Ersatzteilbestellung

Bei der Ersatzleilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteil- Nummer des erforderlichen Er-satzeils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit weiter verwendbar oder kann dem Rohstoff kreislauf zurückgeführrt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie

z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstellebekannt ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

D

9. Fehlersuchplan

Warnhinweis: Zuerst den Motor abschalten und den Zündkerzenstecker abziehen, bevor Inspektionen oder Justierungen vorgenommen werden.

Warnhinweis: Wenn nach einer Justierung oder Reparatur der Motor eine Minute gelaufen ist, denken Sie daran, dass der Auspuff und andere Teile heißt sind. Also nicht berühren, um Verbrennungen zu vermeiden.

Störung Mögliche Ursache Behebung
Unruhiger Lauf, starkes vibrierenden Gerätes	- Schrauben lose - Messerbefestigung lose - Messer unwuchtig	- Schrauben prüfen - Messerbefestigung prüfen - Messer ersetzen
Motor lauft nicht - Motorstart-/Motorstophebel nicht gedrückt - Gashebel falsche Stellung (sofern vorhanden) - Zündkerze defekt - Kraftstoff tank leer - Kraftstoff pumpe (Primer) nicht be-tätig (sofern vorhanden)	- Motorstart-/Motorstophebel drücken - Einstellung prüfen (sofern vorhanden) - Zündkerze erneuern - Kraftstoff einfllen - Kraftstoff pumpe (Primer) betätig (sofern vorhanden)
Motor lauft unruhig	- Luftfilter verschmutzt - Zündkerze verschmutzt	- Luftfliter reinigen - Zündkerze reinigen
Rasen wird gelb, Schnitt unregel-mäßig	- Messer ist unscharf - Schnitthöhe zu gering - Motordrehzahl zu gering	- Messer schärfen - richtige Höhe einstellen - Gashebel auf max. stellen (sofern vorhanden)
Grasauswurf ist un-sauber	- Motordrehzahl zu gering - Schnitthöhe zu niedrig - Messer abgenutzt - Fangsack verstopft	- Gashebel auf max. stellen (sofern vorhanden) - richtige Höhe einstellen - Messer austauschen - Fangsack ausleeren

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen ihren für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesen Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beispiel
Verschleibsteile*	Luftfilter, Bowdenzüge, Fangkorb, Bereitung, Fahrkupplung
Verbrauchsmaterial/Verbrauchsteile*Messer
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist ihren vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solle these gesät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir thissehr und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die these Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mangel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mangel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt aber nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflüge und Wartung entstanden sind.

5. Schaden am Gerat, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) entstandens sind.

6. Schaden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkann haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlüssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrer Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführten. Hier eine Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfügbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingeräte
Defekte Geräte anmelden
Garantieverlangerungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freu den auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 Telefax: 09951/95 917 00

E-Mail: [e-mail] - Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Table of contents

4. Technische gegevens

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklarung

D erklart folgende Konformität gemäß EU-Richtlinie und Normen für Anteil

Benzin-Rasenmacher GC-PM 51/2 S HW (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC

2014/35/EU

2006/28/EC

X2014/30/EU

2014/32/EU

2014/53/EC

2014/68/EU

Landau/Isar, den 27.06.2017

Yong Cunhua
Guihua/Produt-ManagementWeichselgartner/General-Manager

First CE:14

Art-No.:34.043.30 I-No.:11027
