BEDIENUNGSANLEITUNG PC 14 SIGMA

Dr.-Julius-Leber-Straße 15

D-67433 Neustadt

Tel. ++49-(0)6321-9120-0

Fax ++49-(0)6321-9120-34

SIGMA SPORT USA:

AMERICA, AUSTRALIA, AFRICA

1926 Miller Drive

Olney, IL 62450, USA

tel. ++1-618-393-7407

tel. [phone] free for US

fax ++1-618-393-6713

SIGM A SPORT ASIA:

Batterien können nach Gebrauch

zurückgegeben werden.

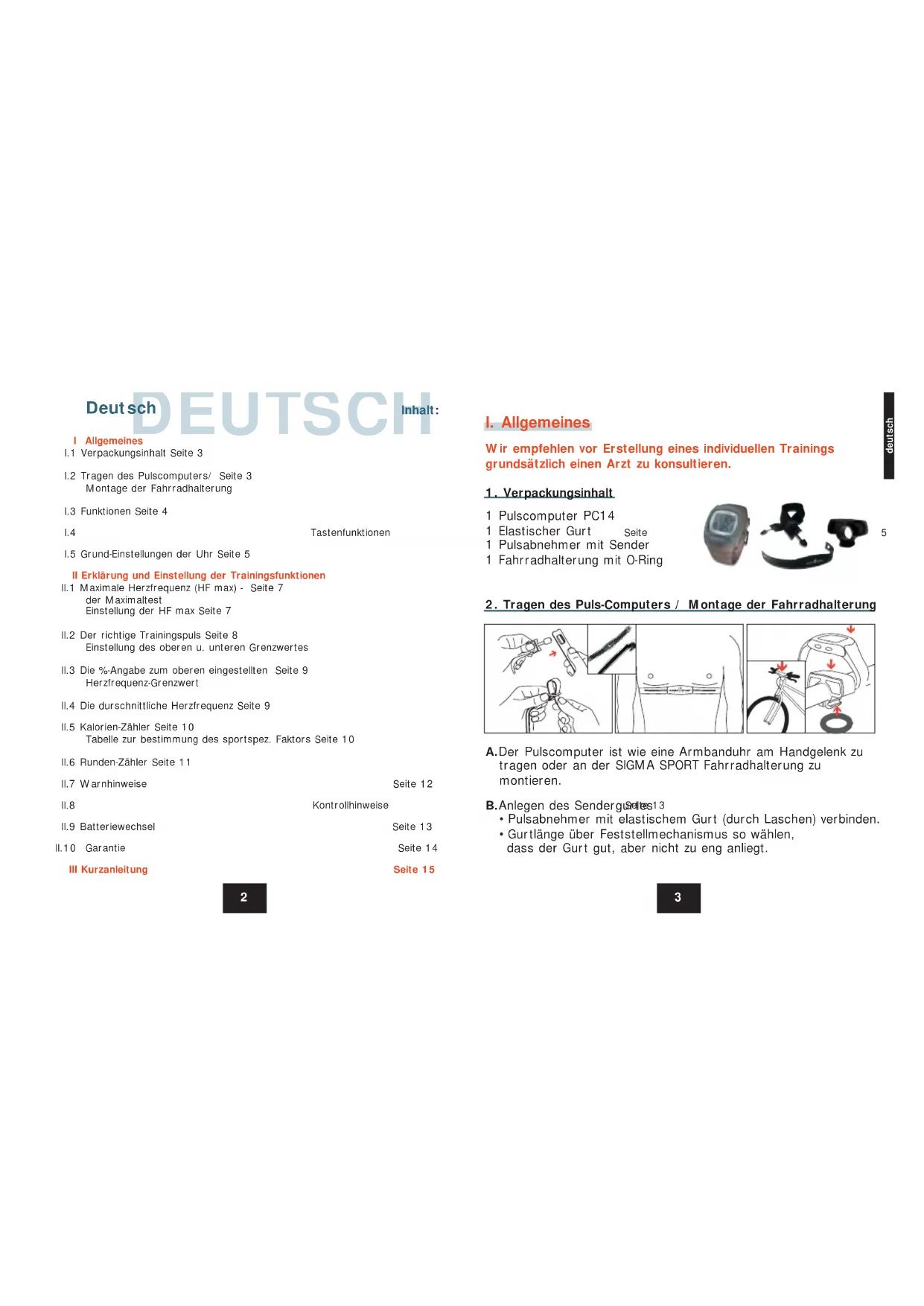

D – Der richtige Weg zur Funktion

I.1 Verpackungsinhalt Seite 3

1.2 Tragen des Pulscomputers/ Seite 3 Montage der Fahrradhalterung

1.3 Funktionen Seite 4

1.4

Tastenfunktionen

1.5 Grund-Einstellungen der Uhr Seite 5

II Erklärung und Einstellung der Trainingsfunktionen

II.1 Maximale Herzfrequenz (HF max) - Seite 7 der Maximaltest Einstellung der HF max Seite 7

II.2 Der richtige Trainingspuls Seite 8 Einstellung des oberen u. unteren Grenzwertes

II.3 Die %-Angabe zum oberen eingestellten Seite 9 Herzfrequenz-Grenzwert

II.4 Die durschnittliche Herzfrequenz Seite 9

II.5 Kalorien-Zähler Seite 10 Tabelle zur bestimmung des sportspez. Faktors Seite 10

II.6 Runden-Zähler Seite 11

II.7 Warnhinweise

Seite 12

II.8

Kontrollhinweise

II.9 Batteriewechsel

Seite 13

II.10 Garantie

Seite 14

III Kurzanleitung

Seite 15

2

I. Allgemeines

Wir empfehlen vor Erstellung eines individuellen Trainings grundsätzlich einen Arzt zu konsultieren.

1. Verpackungsinhalt

1 Pulscomputer PC14
1 Elastischer Gurt Seite
1 Pulsabnehmer mit Sender
1 Fahrradhalterung mit O-Ring

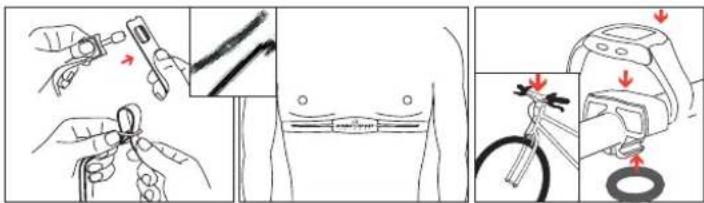

2. Tragen des Puls-Computers / Montage der Fahrradhalterung

A. Der Pulscomputer ist wie eine Armbanduhr am Handgelenk zu tragen oder an der SIGMA SPORT Fahrradhalterung zu montieren.
B.Anlegen des Sendergrütes13

• Pulsabnehmer mit elastischem Gurt (durch Laschen) verbinden.
• Gurtlänge über Feststellmechanismus so wählen, dass der Gurt gut, aber nicht zu eng anliegt.

3

- Platzierung des Senders bei Herren unterhalb des Brustmuskelansatzes, bei Damen unterhalb des Brustansatzes. Das SIGMA SPORT Logo muss lesbar nach vorne zeigen.

C. Den Gurt frontseitig leicht von der Haut abheben. Gerippte Zonen (Elektroden) rückseitig des Senders mit EKG-Gel aus der Apotheke o. alternativ mit Speichel befeuchten.

3. Funktionen

1. Herzfrequenzanzeige
2. Uhrzeit 12 Std. oder 24 Std. Anzeige einstellbar
3. Stoppuhr STW
4. Einstellung des min. (30-179) und max. (240-100) Herzfrequenz-Grenzwerts
5. Alarmton bei Grenzwertüberschreitung
6. Durchschnittliche Herzfrequenz AVG
7. Tages-/ Datumanzeige
8. Einstellbare maximale Herzfrequenz (80-240)

9. Runden-Zähler (bis auf 40 Runden) LAP

10. Kalorien-Zähler (bis 225 kg oder bis 500 lb) KCAL

11. Trainingszeit oberhalb des eingestellten Pulsfrequenz-Grenzwerts in %-Angabe

12. %-Angaben zur max. Herzfrequenz MAX %

13. Wecker AL

14. Licht

Funktionen KCAL, AVG und MAX sind nur aktiv, wenn die Stoppuhr (STW) eingeschaltet ist.

4. Tastenbelegung

MODE1: Displaywechsel zwischen Stoppuhr, ø-Herzfrequenz, max. Herzfrequenz, Uhrzeit und Datum

SET: Einstellung der Uhrzeit, der Weckerzeit, des Datums, des oberen/ unteren Herzfrequenz-Grenzwerts, der Kalorienwerte, der max. Herzfrequenz, Stoppuhr Ein/ Aus/ 0-Stellung

ALARM: Ein-/ Ausschalten des Alarmtons, Licht

MODE2: Displaywechsel zwischen Rundenzähler, Kalorienzähler, % zur max. Herzfrequenz, % zum eingest. oberen Herzfrequenz-Grenzwert und Alarm

Für die nachfolgenden Einstellungen benutzen Sie zum besseren Verständniss das Schaubild auf Seite 2.

5. Grund-Einstellungen der Uhr

Uhrzeit

• CLK-Modus (Uhrzeit) durch MODE1 abrufen.
• SET gedrückt halten, bis erst „hold“ und dann blinkendes Uhrzeit-Format erscheint.
• Mit SET zwischen 12 und 24 Std - Anzeige wählen und mit MODE 1 die Eingabe bestätigen und zur Uhrzeit-Einstellung wechseln
• Mit MODE1 Stunden und Minuten anwählen und die jeweils blinkende Position mit SET einstellen.
• Zum Verlassen der Einstellung MODE1 drücken.

Datum

• Datum-Modus durch MODE1 abrufen.
• SET gedrückt halten, bis erst „hold“ und dann das blinkende Jahres-Format mit der Voreinstellung 2000 erscheint.
• Mit MODE1 Jahr, Monat und Tag anwählen und die jeweils blinkende Position mit SET einstellen.
• Zum Verlassen der Einstellung MODE1 drücken.

Stoppuhr

• STW-Modus (Stoppuhr) durch MODE1 abrufen.
- Für Start/ Stop jeweils kurz SET drücken
- Nullstellung: SET 2 sec. gedrückt halten.

Wecker

• AL-Modus (Alarm) durch MODE2 abrufen.
- SET gedrückt halten, bis erst „hold“ und dann blinkendes OFF (Alarm Funktion aus) oder ON erscheint.
- Mit SET den Wecker auf ON stellen und mit MODE 1 die Eingabe bestätigen und zur Weckzeit-Einstellung wechseln
- Mit MODE1 Stunden und Minuten anwählen und die jeweils blinkende Position mit SET einstellen.
- Zum Verlassen der Einstellung MODE1 drücken.

Alarmton

• A LARM Taste kurz drücken zum Ein- oder Ausschalten des Alarmtons.

Licht

• A LARM Taste 4 Sekunden gedrückt halten.

II. Erklärung und Einstellung der Trainingsfunktionen

Die Herzfrequenz (Hf) oder auch der Puls wird in Schlägen pro Minute angegeben.

1. Maximale Herzfrequenz (Hf max) – der Maximaltest

Die maximale Herzfrequenz Hf max ist Ihre z.Zt. maximal mögliche Frequenz bei totaler Ausschöpfung Ihrer körperlichen Leistungsfähigkeit. Die persönliche Hf max ist abhängig von Ihrem Lebensalter, Ihrem Geschlecht, Ihrer Leistungsbereitschaft, Ihrer sportartspezifischen Leistungsfähigkeit und Ihrem körperlichen Zustand. Die beste Möglichkeit, Ihre persönliche Hf max zu ermitteln, ist ein Belastungstest. Wir empfehlen, diesen Test beim Arzt durchzuführen und in regelmäßigen Abständen zur Kontrolle zu wiederholen.

Die Hf max kann auch mittels einer mathematischen Gleichung geschätzt werden:

Männer: 210 - „halbes Alter“ - (0.11 x persönliches Gewicht in Kilogramm) + 4

Frauen: 210 - „halbes Alter“ - (0.11 x persönliches Gewicht in Kilogramm)

Einstellung der Hf max

• Mit MODE 2 Taste den Max % Modus aufrufen. SET erscheint blinkend im Display.
• SET gedrückt halten, bis erst „hold“ und dann die blinkende Hf Max mit der Zahl 30 erscheint.
• Mit SET die individuelle Hf max einstellen.
• Zum Bestätigen und Verlassen der Einstellung MODE 2 drücken.

2. Der richtige Trainingspuls

Die Trainingszone ist der Bereich, in dem sich die Herzfrequenz, während eines effektiven und zielgerichteten Trainings bewegen darf. Als allgemeine Richtwerte gelten:

65 % von Hf max ist Ihre untere Trainingsgrenze und 80 % von Hf max sollte Ihre Obergrenze sein.

Die genaue Herzfrequenz-Zone entnehmen Sie bitte dem Diagramm gemäß Ihrer Zielrichtung.

Zone: Gesundheit 50-70 % der Hf max

Ausrichtung: Wellness für (Wieder-) Einsteiger
	Hf max	150	160	170	180	190	200	210
Oberer Grenzwert	70 %	105	112	119	126	133	140	147
Unterer Grenzwert	50 %	75	80	85	90	95	100	105

Zone: Fitness 70-80 % der Hf max

Ausrichtung: Fitness für Fortgeschrittene
	Hf max	150	160	170	180	190	200
Oberer Grenzwert	80 %	120	128	136	144	152	160
Unterer Grenzwert	70 %	105	112	119	126	133	140

Zone: Leistung 80-100 % der Hf max

Ausrichtung: Wettkampf-Training für Leistungs-Sportler
	Hf max	150	160	170	180	190	200
Oberer Grenzwert	100 %	150	160	170	180	190	200
Unterer Grenzwert	80 %	120	128	136	144	152	160

Bitte beachten Sie immer, daß allgemeine Pläne niemals auf die persönlichen Belange des Sportlers eingehen können! Daher ist eine wirklich optimale Trainingsgestaltung nur mit einem gut ausgebildeten Trainer möglich, der den Sportler persönlich kennt!

Einstellung des oberen und unteren Herzfrequenz-Grenzwertes

• Mit MODE 2 den %-Modus (Über-bzw. Unterschreitung des Grenzwertes) aufrufen.
• SET gedrückt halten, bis erst „hold“ und danach der blinkende obere Grenzwert mit der Zahl 240 erscheint.
• Mit SET den oberen Grenzwert einstellen. Die Einstellung der Zahlen erfolgt rücklaufend.
• Mit MODE1 den oberen Herzfrequenz-Grenzwert bestätigen und den unteren Herzfrequenz-Grenzwert anwählen und die blinkende Position (30) mit SET einstellen. Die Einstellung der Zahlen erfolgt fortlaufend.
• Zum Verlassen und Bestätigen der Einstellung MODE1 drücken.

Bei Überschreitung des oberen Grenzwertes und bei Unterschreitung des unteren Grenzwertes ertönt ein Alarmton

3. Trainingszeit oberhalb des eingestellten Pulsfrequenz-Grenzwerts in %-Angabe

Dieser Wert gibt an, wieviel % Ihrer Trainingszeit Sie über Ihrem individuell eingestellten oberen Grenzwert trainiert haben

4. Die durchschnittliche Herzfrequenz

Ihre persönlichen durchschnittlichen Herzfrequenzwerte sollten sich innerhalb Ihres individuell bestimmten Soll-Trainingsbereichs bewegen. Faustformel: 170 minus Lebensalter.

5. Kalorien-Zähler

Über die Kalorienzähler-Funktion kann der PC 14 den Kalorienverbrauch während der körperlichen Aktivität ermitteln. Mit Hilfe von Informationen über Geschlecht, Gewicht und einem sportartspezifischen Faktor kann der kumulative Energieverbrauch einer Person während der Trainingseinheit als auch der totale Verbrauch nach einer Trainingseinheit angezeigt werden.

Tabelle zur Bestimmung des sportartspezifischen Faktors:

00045 Walking: 3 km in 30 Minuten

00061 Jogging, gemütlich: 4 km in 30 Minuten

00079 Jogging, mittel: 5 km in 30 Minuten

00099 Jogging, intensiv: 7 km in 30 Minuten

00031 Radfahren, gemütlich: 12 km in 1 Stunde

00055 Radfahren, mittel: 18 km in 1 Stunde

00080 Radfahren, intensiv: 28 km in 1 Stunde

00068 Inline Skating, gemütlich: 10 km in 1 Stunde

00078 Inline Skating, mittel: 15 km in 1 Stunde

00089 Inline Skating, intensiv: 22 km in 1 Stunde

00048 Aerobic, gemütlich: 30 Minuten

00061 Aerobic, mittel: 30 Minuten

00072 Aerobic, intensiv: 30 Minuten

00030 Gymnastik: 30 Minuten

Einstellung des Kalorienzählers

• KCAL-Modus durch MODE2 abrufen.
- SET 2 Sekunden gedrückt halten, bis erst „hold“ und danach der blinkende KCAL-Faktor erscheint.
- Aus der Tabelle den sportartspezifischen Faktor auswählen und mit SET einstellen. Mit MODE1 bestätigen und zur nächsten Einstellung wechseln
- Mit SET kurz gedrückt zwischen männlich (M) und weiblich (F) auswählen.
- Mit MODE1 Gewicht-Einstellung anwählen, mit MODE2 Kilo (kg) oder Pfund (Lb.) auswählen.
- Mit SET einstellen.
- Zum Verlassen der Einstellung MODE1 drücken.

6. Runden-Zähler

Der Runden-Zähler wird zur Trainingsauswertung der einzelnen Runden-Zeiten (z.B. im Stadion) sowie der durchschnittlichen Herzfrequenz in der jeweiligen Runde genutzt.

Das Ende einer Runde wird dabei durch Tastendruck bestätigt.

Einstellung des Runden-Zählers

• LAP-Modus (Rundenzähler) durch MODE2 abrufen.
- Für START/ STOP der Runde SET kurz drücken. Nach einer Runde, kurz SET drücken. Die Anzeige blinkt 5 sec und springt auf die nächste Runde.
- Zum Trainingsstop, MODE1 + MODE2 gleichzeitig kurz drücken. Die Anzeige blinkt.
- Falls Sie weiter trainieren wollen, wie beim Trainingsanfang vorgehen.

• Zum Stoppen des Trainings, MODE1 und MODE2 gleichzeitig kurz drücken. Die Anzeige blinkt.
• Drücken von MODE2 für 2 Sekunden - die Anzeige wechselt zwischen Durchschnittszeit pro Runde und Gesamtzeit des Trainings.
• Um die Angaben der einzelnen Runden zu prüfen, kurz SET drücken.
• Zum Verlassen des Trainings, MODE2 kurz drücken.
• Zum Nullstellen der Werte, SET 2 sec gedrückt halten.

7. Warnhinweise

• V or dem Einstieg in ein Trainingsprogramm bitte unbedingt den Hausarzt konsultieren, um die persönlichen Herzfrequenzwerte zu ermitteln.
• Funktionen KCAL, AVG und MAX sind nur aktiv, wenn die Stoppuhr (STW) eingeschaltet ist.
• Personen mit Defibrillator und/oder Herzschrittmacher bitte ebenfalls den Arzt vor Gebrauch konsultieren.
  • V or dem Anlegen des Brustgurtes oberen und unteren Herzfrequenzwert einstellen!
  • Autom. Umrechnung von kg auf Lb bzw. von Lb auf kg

8. Kontrollhinweise

Keine Herzfrequenzanzeige:

• Gurt mit Pulsabnehmer wurde falsch getragen
- Sensor (Elektroden) des Pulsabnehmers sind verschmutzt oder nicht feucht
- Störeinflüsse durch elektrische Störquellen (Hochspannungsleitungen, Bahnlinien, usw.)
- Senderbatterie ist leer (Art.-Nr. 0342)

Anzeige reagiert träge oder hat Schwarzfärbung:

- Möglich bei Über- oder Unterschreitung der Betriebstemperatur (1 bis 55°C)

Anzeige verblasst:

- Batterie (Art.-Nr. 270310) schwach, so bald wie möglich auswechseln

Wasserdichtigkeit:

Der SIGMA SPORT Puls-Computer ist bis zu einer Tiefe von 3 Metern wasserdicht. Tasten dürfen unter Wasser nicht betätigt werden. Der Gebrauch in Meerwasser sollte vermieden werden, da Funktionsstörungen auftreten können.

9. Batteriewechsel

Batterie im Pulscomputer: CR 2025 oder DL 2025. Batterie im Pulssender: CR 2032 oder DL 2032. Der SIGMA SPORT Puls-Computer ist ein hochtechnisches Messinstrument. Um die Funktion und Wasserdichtigkeit zu gewährleisten, sollte der Batteriewechsel vom autorisierten Fachhändler durchgeführt werden. Durch unsachgemäßen Batteriewechsel kann der Puls-Computer beschädigt werden; dadurch erlischt der Garantieanspruch.

Der KCAL-Faktor stellt sich nach einem Batteriewechsel automatisch auf 00069 und muss nachkorrigiert werden.

10. Garantie

Es gelten die gesetzlichen Garantiebestimmungen. Die Garantie beschränkt sich auf Material- und Verarbeitungsfehler. Batterien sind von der Garantie ausgenommen. Die Garantie ist nur gültig, wenn

1. der Pulscomputer nicht geöffnet wurde
2. der Kaufbeleg beigefügt ist.

Bitte lesen Sie vor der Reklamation des Pulscomputers die Bedienungsanleitung nochmals gründlich durch. Sollten Sie auch dann noch Mängel feststellen, kontaktieren Sie den Händler, bei dem Sie Ihren Pulscomputer gekauft haben, oder senden Sie den Pulscomputer mit Kaufbeleg und allen Zubehörteilen, ausreichend frankiert, an:

SIGMA SPORT

Dr.-Julius-Leber-Straße 15 D-67433 Neustadt/ Weinstr.

Bei berechtigten Garantieansprüchen erhalten Sie ein Austauschgerät. Es besteht nur Anspruch auf das zu diesem Zeitpunkt aktuelle Modell. Der Hersteller behält sich technische Änderungen vor.

III. Kurzanleitung

GRUND-EINSTELLUNGEN

Uhrzeit und Datum: CLK-Modus (Uhrzeit/ Datum) durch MODE1 abrufen. SET 2 sek. gedrückt halten. Mit SET die jeweils blinkende Position einstellen. Mit MODE1 bestätigen und zur nächsten Einstellung wechseln/ beenden.

Stoppuhr: STW-Modus (Stoppuhr) durch MODE1 abrufen. Für Start/ Stop jeweils kurz SET drücken. Nullstellung: SET 2 sec. gedrückt halten.

Wecker: AL-Modus (Alarm) durch MODE2 abrufen. SET gedrückt halten, bis „hold“ und dann blinkendes OFF/ ON erscheint. Mit SET und MODE1 Wecker auf ON stellen und Weckzeit einstellen.

Alarmton: Ein-/ Ausschalten des Alarmtons mit ALARM Taste.

Licht: ALARM Taste 4 Sekunden gedrückt halten.

TRAININGSFUNKTIONEN

Einstellung der Hf max: Mit MODE 2 Taste den Max % Modus aufrufen. SET gedrückt halten, bis blinkende Hf Max erscheint. Mit SET einstellen. Zum Bestätigen MODE 2 drücken.

Oberer/ unterer Herzfrequenz-Grenzwert: Mit MODE 2 den %-Modus aufrufen. SET drücken bis blinkender oberer Grenzwert (240) erscheint. Mit SET einstellen. Mit MODE1 bestätigen. Unterer Herzfrequenz-Grenzwert mit SET einstellen. Mit MODE1 bestätigen.

Einstellung des Kalorienzählers: Mit MODE2 KCAL-Modus aufrufen. SET drücken bis blinkender KCAL-Faktor erscheint. Sportartspezifischer Faktor aus Tabelle auswählen, mit SET einstellen. Mit MODE1 bestätigen/ wechseln. Mit SET Geschlecht (M/ F) auswählen. Mit MODE1 Gewicht-Einstellung anwählen, mit MODE2 Kilo (kg) oder Pfund (Lb.) auswählen. Mit SET einstellen. Zum Verlassen MODE1 drücken.

Einstellung des Runden-Zählers: Mit MODE2 LAP-Modus aufrufen. Für START/STOP nach jeder Runde SET drücken. Anzeige blinkt 5 sek und springt auf die nächste Runde. Zum Trainingsstop, MODE1 + MODE2 gleichzeitig kurz drücken. Anzeige blinkt. Falls Sie weiter trainieren wollen, wie beim Trainingsanfang vorgehen. Zum Stoppen des Trainings, MODE2 2 Sek. gedrückt halten. Anzeige wechselt zwischen Durchschnittszeit pro Runde und Gesamtzeit des Trainings. Um die Angaben der einzelnen Runden zu prüfen, SET drücken. Zum Verlassen des Trainings, MODE2 drücken. Zum Nullstellen der Werte, SET 2 sec gedrückt halten.
