BEDIENUNGSANLEITUNG AGB 645/WP - INSTRUCTION FOR USE WHIRLPOOL

2 Kontrolllampe Linie

Lámpara testigo en línea

Luz de assinalação linha

3 Druck knopf Zyklus

4 Kontrolleuchte Zyklus

Kontrolleuchte kaltspülen

Senxaguadura a frioem

Druckknopf Pumpe Auslass

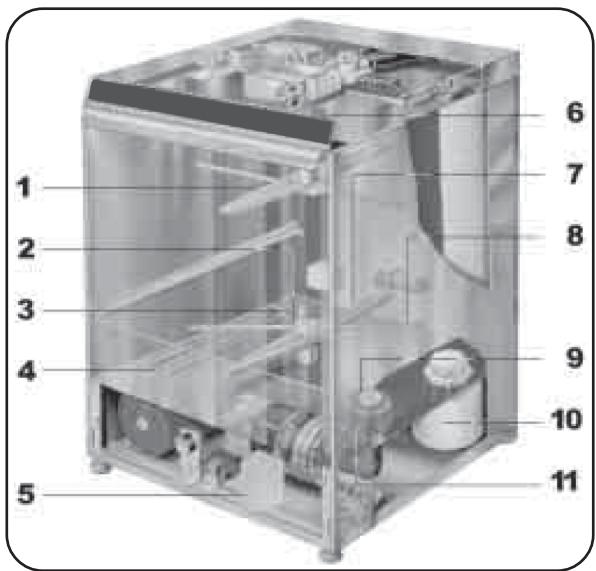

Läufer waschvorgang Befestigungsnut läufer Überlaufrohr Widerstand Behälter Glanzspülmittel Sicherheitsvorrichtung tür Läufer spülvorgang Wasserstrahl spülvorgang Zwinge Filter Salzbehälter Pumpenfilter

Spülwasserstange Drehkreuz Überlaufrohr Widerstand Salzbehälter Behälter Glanzspülmittel Sicherheitsvorrichtung tür Waschwasserstrahl Spülwasserstrahl Filternutmutter Wassersäule Pumpenfilter

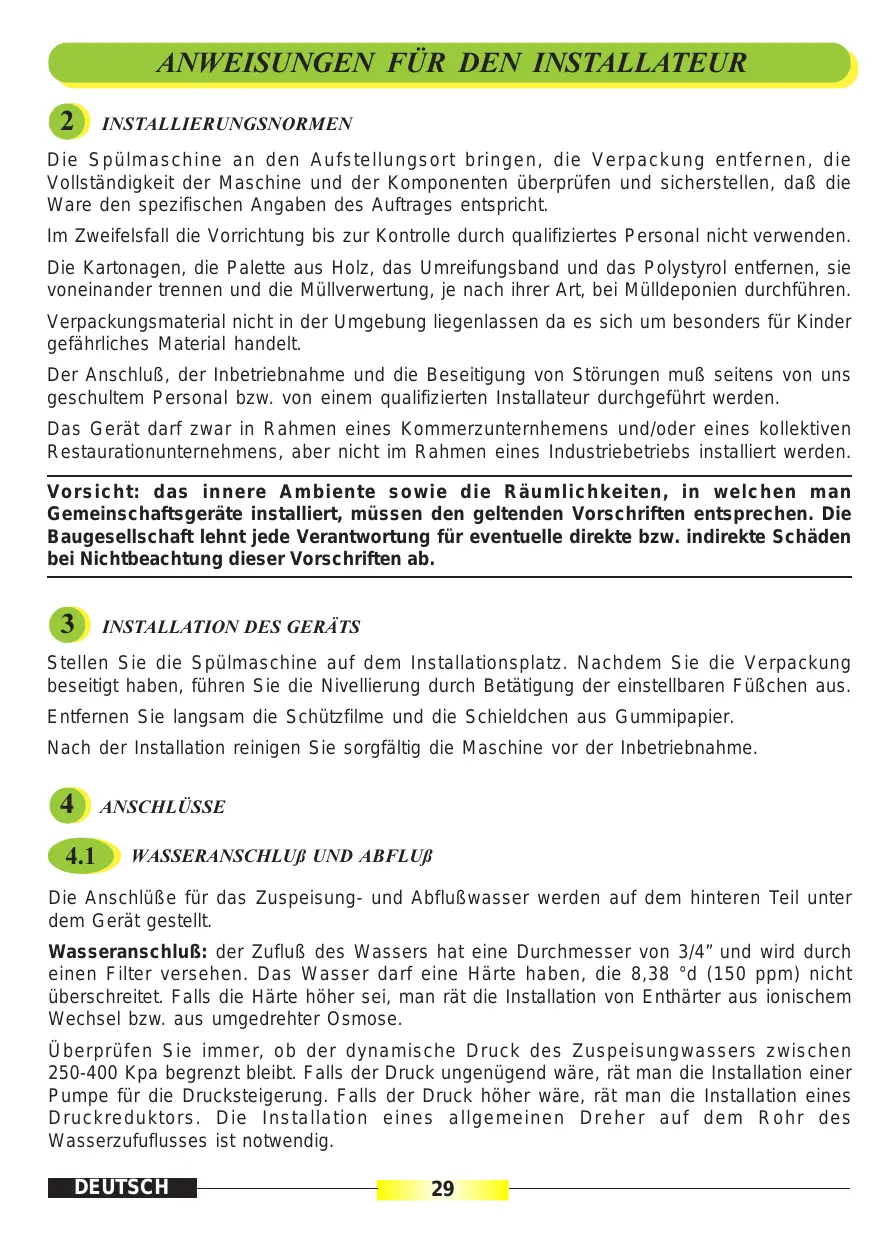

ANWEISUNGEN FÜR DEN INSTALLATEUR 2

INSTALLIERUNGSNORMEN Die Spülmaschine an den Aufstellungsort bringen, die Verpackung entfernen, die Vollständigkeit der Maschine und der Komponenten überprüfen und sicherstellen, daß die Ware den spezifischen Angaben des Auftrages entspricht. Im Zweifelsfall die Vorrichtung bis zur Kontrolle durch qualifiziertes Personal nicht verwenden. Die Kartonagen, die Palette aus Holz, das Umreifungsband und das Polystyrol entfernen, sie voneinander trennen und die Müllverwertung, je nach ihrer Art, bei Mülldeponien durchführen. Verpackungsmaterial nicht in der Umgebung liegenlassen da es sich um besonders für Kinder gefährliches Material handelt. Der Anschluß, der Inbetriebnahme und die Beseitigung von Störungen muß seitens von uns geschultem Personal bzw. von einem qualifizierten Installateur durchgeführt werden. Das Gerät darf zwar in Rahmen eines Kommerzunternhemens und/oder eines kollektiven Restaurationunternehmens, aber nicht im Rahmen eines Industriebetriebs installiert werden. Vorsicht: das innere Ambiente sowie die Räumlichkeiten, in welchen man Gemeinschaftsgeräte installiert, müssen den geltenden Vorschriften entsprechen. Die Baugesellschaft lehnt jede Verantwortung für eventuelle direkte bzw. indirekte Schäden bei Nichtbeachtung dieser Vorschriften ab.

INSTALLATION DES GERÄTS Stellen Sie die Spülmaschine auf dem Installationsplatz. Nachdem Sie die Verpackung beseitigt haben, führen Sie die Nivellierung durch Betätigung der einstellbaren Füßchen aus. Entfernen Sie langsam die Schützfilme und die Schieldchen aus Gummipapier. Nach der Installation reinigen Sie sorgfältig die Maschine vor der Inbetriebnahme.

ANSCHLÜSSE WASSERANSCHLUß UND ABFLUß

Die Anschlüße für das Zuspeisung- und Abflußwasser werden auf dem hinteren Teil unter dem Gerät gestellt. Wasseranschluß: der Zufluß des Wassers hat eine Durchmesser von 3/4” und wird durch einen Filter versehen. Das Wasser darf eine Härte haben, die 8,38 °d (150 ppm) nicht überschreitet. Falls die Härte höher sei, man rät die Installation von Enthärter aus ionischem Wechsel bzw. aus umgedrehter Osmose. Überprüfen Sie immer, ob der dynamische Druck des Zuspeisungwassers zwischen 250-400 Kpa begrenzt bleibt. Falls der Druck ungenügend wäre, rät man die Installation einer Pumpe für die Drucksteigerung. Falls der Druck höher wäre, rät man die Installation eines Druckreduktors. Die Installation eines allgemeinen Dreher auf dem Rohr des Wasserzufuflusses ist notwendig.

Die Spülmaschine ist mit einem Antirücklaufventil zu 3/4" gas ausgestattet, das zwischen dem Wassereinlauf und den Einlassrohr installiert werden muss. Vorsicht: um die von dem Hersteller beschriebenen Leistungen und Produkte zu erzielen, braucht man, daß alle Maschinen mit warmen Wasser zu 50 °C gespeist werden. Bei einer Speisung durch Kaltwasser sinkt die Produktivitätsleistung der Maschine im Verhältnis zur vorhandenen Wassertemperatur. Abfluß: jedes Gerät ist mit einem Rohr für den Anschluß an den Abfluß augestattet; der Abfluß ist auf dem Boden vorgesehen mit Syphon. Achtung: Überprüfen, dass die Einlass- und Auslassrohre in ihrem ganzen Verlauf nicht geknickt oder gedrosselt sind.

ELEKTRISCHEN ANSCHLÜSSE Das Gerät wird angeschlossen an einem allgemeinen Schalter von angemessener Stärke des Typs mit termischem Auslöser und entsprechende, Differentialblock. Bei den dreiphasigen Modellen verwenden Sie einen elektrischen Kabel vom Typ H07RN-F von angemessener Länge. Vorsicht: die Realisierung einer guten Erdung gemäß der geltenden Normen ist notwendig. Verbinden Sie das Gerät in einem äquipotenzialen System, indem Sie es an den auf der Grundlage durch das relative Symbol gekennzeichneten Schrauben anschließen. Die Baugesellschaft lehnt jede Verantwortung für eventuelle direkte bzw. indirekte Schäden bei Nichtbeachtung dieser Vorschriften ab. Bevor Sie die Verbindung an das Gerät durchführen, ist die Feststellung zweckmäßig, daß: - die Betriebsspannung gleich mit der auf dem Schieldchen mit den technischen Angaben des Geräts angegebenen ist; - man für den korrekten Anschluß die elektrische Pläne mitberücksichtigt.

- Machen Sie den Dreher der Wasserzuspeisung auf und schalten Sie den allgemeinen Schalter auf der Wand ein. - Sicherstellen, daß sich im Inneren der Spülmaschine keine Fremdkörper befinden. - Sicherstellen, daß alle Abdeckungspanele montiert sind. - Kontrollieren, daß der Schlauch der Überlaufvorrichtung gut positioniert ist und festgemacht ist. - Sicherstellen, daß der Filter und die Zwinge gut festsitzen und angezogen. - Sicherstellen, daß tür geschlossen ist. - Den Hauptschalter 1 auf Position 1 drücken. Die Netzkontrolleuchte 2 leuchtet auf und gleichzeitig erfolgt die Auffüllung der Boiler und der Wanne mit Starten der Aufwärmwiderstände. - Wenn die Maschine 50 °C in der Wanne und 85 °C im Boiler erreicht hat (Lampe 11 aus), erkennbar ist, nicht schäumendes, flüssiges Reinigungsmittel in die Wanne einfüllen: circa 50 cl. beim ersten Auffüllen, dann circa 25 cl. nach jedem 4./5. Waschvorgang. Auf jeden Fall bei der Dosierung des Reinigungsmittels die Angaben des Lieferanten der Produkte befolgen.

DOSIERER FÜR DAS POLIERMITTEL Alle Modelle verfügen über einen automatischen Dosierer des Poliermittels mit Membrane. Die Dosierer werden ausgestattet und geprüft mit der maximalen Öffnung, sie müssen aber gemäß dem verwendeten Poliermittel eingestellt werden. Die Einstellung findet statt durch Betätigung des Schraubens P (Abb. 3) auf dem Dosierer und zwar im Gegenuhrzeigersinn, um die Tragweite zu erhöhen, im Uhrzeigersinn, umd die Tragweite zu mindern. Die Entnahme des für jede Abspülung notwendigen Poliermittels geschieht automatisch. Man rät, die Einstellung des Dosierers vom Personal der Firmen, die Spülmittel liefern, vornehmen zu lassen.

SICHERHEITSVORRICHTUNGEN

1) Mikroschalter auf der Tür zur Unterbrechung des Wasch- oder Spülvorgangs im Fall von Türoffnung. Die Tür schließen um der Vorgang fortlaufen zu lassen. 2) Heißstromschutz auf Waschpumpe. 3) Schutz auf Niveau von Boiler und Wanne. 4) Die Maschine ist ausgestattet mit einer Einrichtung die dazu dient, die Rückkehr des Wassers von dem Boiler zurück ins Wassernetz zu ermöglichen. 5) Ein mit dem Abfluß verbundenes Allzuvoll ermöglich, daß der Wasserniveau innerhalb des Boilers konstant bleibt. 6) Der Boiler ist mit einem Sicherheitsthermostat ausgestattet, der bei Überhitzung den Strom ausschaltet, um mögliche Schaden vorzubeugen. Beim Einschalten des Sicherheitsthermostats: - enfernen Sie das untere Paneel der Maschine; - lassen Sie den Boiler kühlen; - den regelmäßigen Betrieb des Arbeitsthermostats überprüfen und, wenn notwendig, ihn ersetzen; - den Fernschalter des Boilers überprüfen und, wenn nötig, ihn ersetzen (nur für Dreiphasenmod. 400V); - setzen Sie das Gerät wieder in Betrieb, indem Sie das Knöpfchen R der Sicherheitseinrichtung drücken (Abb. 4).

SICHERHEITSMAßNAHMEN UND SCHÜLUNG DES BENUTZERS Das geschulte Personal, das die Installation und den Anschluß ans Stromnetz vornimmt, ist verpflichtet, den Benutzer hinsichtlich der Funktionierung des Geräts adäquat zu unterrichten. Der Benutzer muß über eventuelle Sicherheitsmaßnahmen informiert werden, die man zu beachten hat; außerdem muß man dem Benutzer das vorliegende Handbuch der Bedienungsanweisungen ausgehändigen mit der Empfehlung, es in einem guten Zustand aufzubewahren. Das Gerät ist nur für die professionelle Benutzung bestimmt. Die Baugesellschaft lehnt jede Verantwortung bei eventueller Manipulierung der Sicherheitssysteme ab.

ANWEISUNGEN FÜR DEN BENUTZER Das Gerät ist ausschließlich für die professionelle Benutzung hinsichtlich der Spülung von Tellerchen, Gläsern und Geschirr. Die Baugesellschaft lehnt jede Verantwortung für eventuelle direkte bzw. indirekte Schäden bei uneigentlicher Benutzung der Maschine bzw. bei Benutzung von Produkten, die anders als die oben genannten sind, ab.

PRÄLIMINARKONTROLLEN Bevor Sie die Maschine starten, vergewissern Sie sich, daß: - die Schützfilter der Wanne immer sauber und an ihren Stellen eingefügt sind; - daß das Allzuvoll gut positioniert an seiner Stelle ist; - die Spülund Abspülwinden frei rotieren können und nicht verunreinigt sind; - der Schalter an der Wand an ist; - der Wasserhahn auf ist; - die Wasch- und Nachspülstangen müssen frei von Unreinheiten sein und müssen die richtige Neigung haben.

AUFFÜLLEN DER WANNE UND START Bei geschlossener Tür den Hauptschalter 1 auf die Position 1 drücken: die Netzkontrolleuchte 2 leuchtet auf und gleichzeitig erfolgt das Auffüllen des Boilers und der Wanne.

INBETRIEBNAHME Warten bis die Maschine auf Temperatur ist (Lampe 11 aus), einen Leerlaufzyklus durchführen, dann den Korb in das Waschfach einfügen, nachdem vom Geschirr die festen Abfälle entfernt worden sind. Füllen Sie ein Spülmittel des nichtschaumerzeugenden Typs in der von der Herstellerfirma angegebenen Menge. Die Tür schließen, den Druckknopf 3 drücken, um den Waschzyklus zu starten; gleichzeitig leuchtet die Lampe 4 auf. Wenn der Nachspülzyklus beendet ist (Lampe 4 aus), die Tür öffnen, den Korb herausziehen und ihn einige Minuten lang an der Luft lassen, um so das Trocknen des Geschirrs zu erleichtern. Wenn die Tür während der Ausführung eines Programms geöffnet wird, so stoppt das Programm und arbeitet erst nach der Schließung der Tür weiter. Bei besonders schmutzigem Geschirr empfiehlt es sich, das Wasser in der Wanne oft zu wechseln. Um ein Nachspülen bei optimaler Temperatur zu erreichen, muss die Lampe 11 immer ausgeschaltet sein.

REGENERIERUNGSZYKLUS Achtung: der Regenerierungszyklus muss am Ende des Tages oder während der Ruhezeiten der Maschine durchgeführt werden. Zur Durchführung des Regenerierungszyklus wie im folgenden Text beschrieben vorgehen: Den Hauptschalter 1, der sich auf der Steuerungstafel befindet, auf die Position "0" bringen. Den Versorgungsstecker in die Netzsteckdose einführen. Dabei darauf achten, den Deckel sehr gut zu verschliessen (S. 3 - Abb. 3). Den Versorgungsstecker aus der Netzsteckdose herausziehen. Das Überlaufrohr entfernen. Den Salzbehälter, der sich in der Wanne befindet, mit 1 Kg grobem Küchensalz füllen (Abb. 7). Den Regenerierungsdruckknopf 5 drücken. Gleichzeitig wird die kleine Lampe 6 aufleuchten. Wenn die Regenerierung erfolgt ist (20 Minuten), geht die kleine Lampe 6 aus. Die Tür erneut öffnen und das Überlaufrohr wieder plazieren. Danach die Hinweise für den Start und das anfängliche Einfüllen befolgen. Bei jedem 5. Regenerationszyklus das Salz kontrollieren und wieder nachfüllen. Vor Durchführung jeglicher Wartungseingriffe das Kapitel "Sicherheitsvorschriften" zu Rate ziehen. Die Spülmaschine vom elektrischen Strom trennen, indem der Hauptschalter 1 betätigt wird, der sich auf der Steuerungstafel befindet. Dann den Stecker aus der Netzsteckdose ziehen.

MODELLE MIT AUSLASSPUMPE Die Maschine lässt das Wasser automatisch abfliessen, wobei der Wasserstand im Inneren konstant gehalten wird. Um das Wasser der Wanne total abzulassen, den Hauptschalter 1, der sich auf der Steuerungstafel befindet auf "0" bringen. Den Druckknopf 9 drücken, der in der Abbildung hervorgehoben ist. Die vollständige Entleerung der Wanne abwarten.

MANUELLER WANNENABFLUSS Am Ende der Spüloperationen verhalten Sie sich wie folgt: - bringen Sie den allgemeinen Schalter auf der Stellung "OFF"; - schalten Sie den allgemeinen Schalter an der Wand aus; - drehen Sie den Wasserzuspeisunghahn zu; - entfernen Sie das Allzuvoll H (die Maschine beginnt auszuladen) (Abb. 10); - bei leerer Maschine entfernen Sie den Filter G (Abb. 10); - reinigen Sie das Innere der Wanne und die Filter mittels angemessener Produkte; - fügen Sie die Filter und das Allzuvoll an ihren respektiven Stellungen ein.

PERIODISCH Kontrollieren Sie, daß die Härte des Wassers 8,38° d (150 ppm) nicht überschreitet. überprüfen Sie, daß die Temperatur und der Druck des Wassers die richtigen sind; um die Organe der Maschine nicht zu beschädigen, darf der Druck 400 Kpa nicht überschreiten. Reinigen Sie die Winden und die Düsen von den Verkrustungen. Wasch- 1 und Spüllaufrad 7 durch Abschrauben der Nutmutter abnehmen 2 (Abb. 1 - Pag. 3). Die Wasch- und Nachspüllaufräder unter einem sauberen Wasserstrahl reinigen. Wasch- und Spüldüsen mit einem Reiwasserstrahl reinigen. Keine Werkzeuge verwenden, die die Sprühöffnungen beschädigen können. Sorgfältiger Wiedereinsetzen der Bauteile genau in die ursprünglichen Stellungen. Außenseite der Maschine mit einem nassen Lappen und Seife sorgfältig reinigen und anschließend ausspülen und trocknen.

GLASSPÜLUNG Verwenden Sie das eigens dazu bestimmte Körbchen und stellen Sie die Gläser mit dem Mund nach unten wie im (Abb. 5-8).

REINIGUNGBESTECK Die Bestecke werden in den entsprechenden Einsätzen durcheinander untergebracht. Dabei

soll das Besteck mit den Griffen nach unten untergebracht werden, (Abb. 9).

REINIGUNGSMITTEL Täglich, nachdem das Wasser in der Wanne die Arbeitstemperatur erreicht hat, vorzugsweise flüssiges Reinigungsmittel, das nicht schäumt, in den von der Herstellerfirma angegebenen Mengen einfüllen. Nach 4 bis 5 Waschgängen weiteres Reinigungsmittel zugeben. Auf jeden Fall anhand von praktischen Erfahrungen die am besten geeigneten Dosierungen überprüfen.

GLANZSPÜLER Regelmäßig den Stand des Reinigungsmittels der Nachspülung kontrollieren; wenn dieses zu dickflüssig ist, es eventuell mit Wasser verdünnen. Für eventuelle Dosierungsvariationen beim Glanzspüler, siehe die Hinweise auf Kap. 6.

VERHALTEN IM SCHADENSFALL Vermeiden an der Vorrichtung Eingriffe vorzunehmen oder sie wieder zum Funktionieren zu bringen versuchen. Statt dessen sofort den Hauptschalter ausschalten, den Wasserstophahn schließen und den Kundendienst oder anderes spezialisiertes Personal informieren.

STÖRUNG SPANNUNGSANZEIGELAMPE LEUCHTET NICHT AUF URSACHE Lampe durchgebrannt. Spannungsausfall. Wasserhahn zu. Luftfilter verschmutz.

KEIN WASSEREINFÜLLEN BEIM ANLAUF KEIN WASCHBETRIEB DAS WASSER IM SPÜLBEHÄLTER WIRD NICHT BZW. UNZUREICHEND AUFGEHEITZT Druckwächter defekt. Spule des Magnetventils durchgebrannt. Defekte bzw. bescädigte Membrane.

FLECKEN UND SCHATTEN AUF GLÄSERN UND BESTECK DEUTSCH Speiseschalter bzw. Wandsteckdose prüfen. Wasserhahn aufmachen. Reinigen. Ersetzen. Ersetzen. Ersetzen. Ersetzen. Ersetzen. Neueinstellen.

Spesewassertemperatur. Durchgebrannter Widerstand. Thermostat ungeeicht. Fernschalter unterbrochen. Widerstand versteint.

Prüfen. Ersetzen. Ersetzen. Ersetzen. Reinigen

BEHÄLTER-EINFÜLLVORGAN- Luftfilter verschmutzt. G NICHT ZU STOPPEN Thermostat ungeeicht bzw. beschädigt. Druckwächterröhrchen abgerissen.

UNZUREICHENDE SPÜLUNG Ersetzen.

Klappen-Mikro unterbrochen. Defekte Taste. Defektes Zeitglied.

Spule Magnetventil durchgebrannt. Defekte bzw. beschädigte Menbrane.

UNZUREICHENDE WASCHWIRKUNG ABHILFE Ersetzen. Ersetzen. Ersetzen. Ersetzen. Verbindung wiederherstellen.

Düsen verstopft. Unzulängliche Wassertemperatur. Waschmittelmangel. Ungeeignetes Waschmittel. Waschmittel-Dosierfehler.

Reinigen. Prüfen. Fachmann herbeiholen. Fachmann herbeiholen. Fachmann herbeiholen.

Magnetventil verschmutzt. Wassereintrittsdruck nicht geeignet. Boiler versteint.

Reinigen. Prüfen. Reinigen.

Wasser mit Kalk und Magnesium nicht in den vorgesehenen Grenzwerten Wasser mit anderen Erzgehalten (Fe-Usw.).

Prüfen und Fachmann herbeiholen.

INSTANDHALTUNG UND REINIGUNG

Die Vorrichtung ist auf eine Art gebaut worden, die sehr wenige Wartungsschritte erfordert; nichtsdestotrotz empfehlen wir die Vorrichtung zweimal jährlich von einem spezialisierten Techniker kontrollieren zu lassen. Wichtig: absichtliche Beschädigungen, Schäden, die auf Achtlosigkeit oder Nachlässigkeit zurückzuführen sind, oder Schäden, die von der Nichtberücksichtigung der Vorschriften, Hinweise und Normen oder von fehlerhaften Anschlüssen herrühren, fallen nicht unter den Verantwortungsbereich des Herstellers.

ORDENTLICHE, TÄGLICHE REINIGUNG Die Vorrichtung ist mit einem Schutz gegen Wasserstrahlen hergestellt. Allerdings auf keinen Fall Wasserstrahlen für die Reinigung direkt gegen die Vorrichtung richten. Vor der Reinigung immer den Wandschalter ausschalten und den Wasserstophahn schließen. Dann die folgenden Arbeitsschritte durchführen: - die Wanne leeren, ausreichend nachspülen und die Filter von Resten reinigen; - die Überlaufvorrichtung und die Filter an ihren Platz zurückbringen, wobei sichergestellt wird, daß sie gut in Position gebracht worden sind; - eventuelle Kalkverkrustungen reinigen, bevor sie sich in dickeren Schichten ablagern; - wenn möglich, Tür, während des Ruhezeitraumes, offen lassen; - die Oberflächen akkurat und oft reinigen; dabei einen feuchten Lappen verwenden; man kann Wasser und Seife oder die üblichen Reinigungsmittel verwenden, solange sie keine Scheuermittel oder Substanzen auf Basis von Chlor, wie z. B. Natriumhypochlorit (Bleichmittel), Chlorwasserstoffsäure (Salzsäure) oder andere Lösungen enthalten: diese Produkte greifen den rostfreien Stahl in kurzer Zeit und auf irreversible Weise an. Für die Reinigung des Fußbodens unter der Maschine oder in deren Nähe auf keinen Fall die oben genannten Produkte verwenden, um zu vermeiden, daß Dämpfe oder eventuelle Tropfen auf dem Stahl eine ähnlich zerstörerische Wirkung zeigen. Einzig und allein in die Satinierungsrichtung putzen. Dann mit reichlich klarem Wasser spülen und peinlich genau abtrocknen.

ORDENTLICHE TÄGLICHE REINIGUNG GERÄTEN MIT AUSLASSPUMPE Die Mutter abschrauben und den Filter herausziehen. Hierbei darauf aufpassen, ihn sehr gut zu reinigen (Abb. 10). Die Waschwanne reinigen und hierbei eventuelle Ablagerungen entfernen, die sich auf dem Boden abgelagert haben und mit sauberem Wasser nachspülen. Den Filter und die Mutter erneut montieren und die Tür offen lassen, um die Entwicklung von unangenehmen Gerüchen zu vermeiden. Den Filter der Auslasspumpe entfernen und ihn sehr gut reinigen, bevor er sorgfältig erneut montiert wird (Abb. 6).

LÄNGERE VERWENDUNGSPAUSE DER VORRICHTUNG Wenn die Vorrichtung für mehr oder weniger lange Zeiträume stillstehen muß, den Hauptschalter ausschalten, den Wasserstophahn schließen, den Boiler komplett entleeren, falls Minustemperaturen erreicht werden sollten, eine vollständige Reinigung der Vorrichtung durchführen und sie mit einem Tuch vor Staub schützen.
