MR 689 - Radio CLATRONIC - Kostenlose Bedienungsanleitung

Produkttyp	Analogradio
Marke	Clatronic
Modell	MR 689
Netzteil	230 V, 50 Hz
Batteriebetrieb	4 Batterien UM2/R14, 1,5 V (nicht im Lieferumfang)
Ausgangsleistung	20 W PMPO
FM-Frequenzbereich	88 - 108 MHz
AM-Frequenzbereich	540 - 1600 kHz
FM-Antenne	Teleskopantenne
AM-Antenne	Integrierte Ferritantenne
Kopfhöreranschluss	3,5 mm Stereoklinke
Bedienelemente	Lautstärke/Ein/Aus, Tuning, Klang, Bandwahlschalter
Lautsprecher	Integriert
Schutzklasse	II
Garantie	24 Monate
Reinigung	Weiches, trockenes Tuch, Gerät vom Netz trennen
Sicherheitshinweise	Nicht Feuchtigkeit aussetzen, Gehäuse nicht öffnen
Mitgeliefertes Zubehör	Netzkabel
Entsorgung	Nicht mit dem Hausmüll entsorgen, bei einer Sammelstelle abgeben

Häufig gestellte Fragen - MR 689 CLATRONIC

Wie schalte ich das Radio MR 689 ein?

Drehen Sie den VOLUME-Regler im Uhrzeigersinn, um das Gerät einzuschalten. Zum Ausschalten drehen Sie ihn auf die OFF-Position.

Wie wechsle ich das Frequenzband?

Verwenden Sie den Bandwahlschalter (Markierung 1), um FM oder AM zu wählen. FM entspricht UKW, AM den Mittelwellen.

Wie schließe ich einen Kopfhörer an?

Schließen Sie einen Kopfhörer mit 3,5-mm-Stereoklinkenstecker an die PHONE-Buchse an. Die Lautsprecher werden automatisch abgeschaltet.

Wie tausche ich die Batterien aus?

Öffnen Sie den Deckel des Batteriefachs auf der Rückseite des Geräts. Legen Sie 4 Batterien UM2/R14 mit 1,5 V ein, beachten Sie die Polaritätsmarkierungen im Fach.

Wie reinige ich das Radio?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein weiches, trockenes Tuch ohne zusätzliche Reinigungsmittel.

Was tun, wenn das Radio FM-Sender nicht gut empfängt?

Ziehen Sie die Teleskopantenne vollständig aus und richten Sie sie aus, um den Empfang zu verbessern. Vermeiden Sie Hindernisse oder Störquellen.

Kann das Radio nur mit Batterien betrieben werden?

Ja, wenn das Netzkabel abgezogen ist, verwendet das Radio automatisch die eingelegten Batterien.

Was bedeutet die Ausgangsleistung von 20 W PMPO?

PMPO (Peak Music Power Output) ist ein Maß für die maximale Leistung. 20 W PMPO entsprechen einer tatsächlichen Leistung von etwa 1 bis 2 W RMS, ausreichend für moderate Hörlautstärke.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 24 Monate ab Kaufdatum bei Vorlage des Kassenbons. Sie deckt Material- und Herstellungsfehler ab.

Wie entsorge ich das Radio am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Geben Sie es an einer Sammelstelle für Elektro- und Elektronikaltgeräte (EAG) bei Ihrer Gemeinde oder Wertstoffhof ab.

BEDIENUNGSANLEITUNG MR 689 CLATRONIC

Bedienungsanleitung/Garantie

Gebruiksaanwijzing/Garantie · Mode d'emploi/Garantie
Instrucciones de service/Garantia · Istruzioni per l'uso/Garanzia
Instruction Manual/Guarantee · Instrukcja obslugi/Gwarancja
A hasznalati utasitas/Garancia

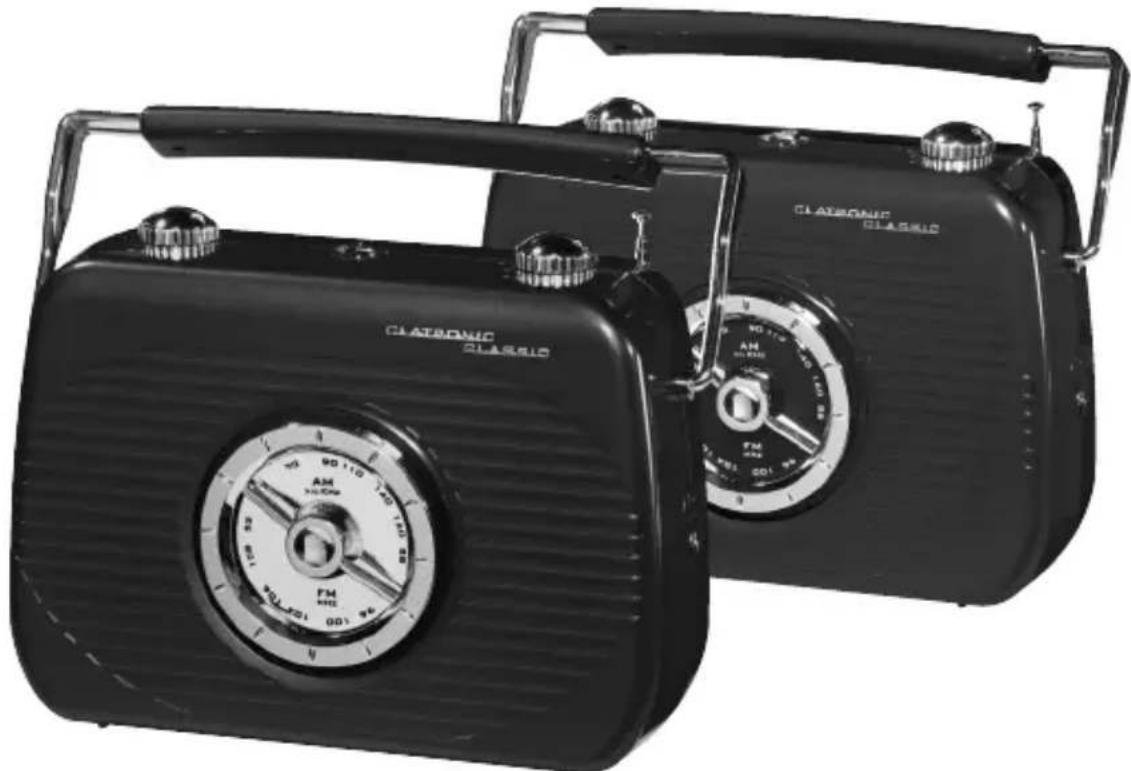

Design-Radio

Designradio · Radio design Radio de Diseño · Radio con design Design Radio · Stylowe radio Design-radio

MR 689

Inhalt

D

Seite

Ubersicht der Bedienelemente 3

Bedienungsanleitung 4

Technische Daten 6

Garantie. 7

Inhoud

NL

Pagina

Technische gegevens 11

Garantie. 12

Sommaire

F

Page

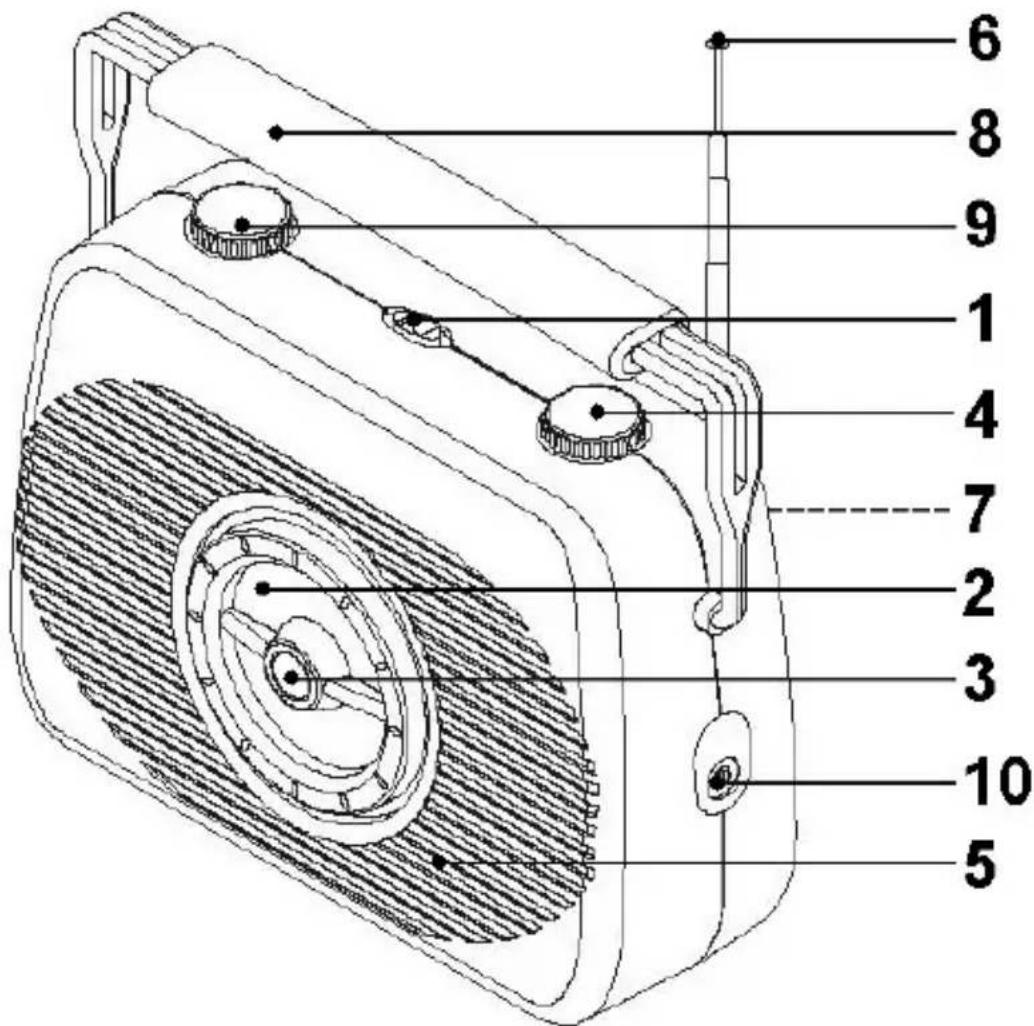

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di commando Overview of the Components • Przejęd elementów oblsugi A kezeló elemek attekintésee

D

Allgemeine Sicherheitshinweise

Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollen den Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät nicht in un mittel barer Höhe von Wasser betreiben (z.B. Badezimmer, Schwimmbecken, feuchte Keller).

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Das Gerät ausschließlich an eine vorschriftsmäßig installierte Steckdose anschließen. Achten Sie darauf, dass die angegebene Spannung mit der Spannung der Steckdose übereinstimmt.

Bei Verwendung von externen Netzeilen auf die richtige Polarität und Spannung achten, Batterien stets richtigerum einlagen.

Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.

Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betrieb besteht, sondern von einem Fachmann reparieren lessen. Netzkabel regelmäßig auf Beschädigungen prüfen.

Ein defectes Netzkabelarf nur vom Hersteller, unserem Kundendienst oder einer ahnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzt werden, um Gefahrduungen zu vermeiden.

Benutzen Sie das Gerät langere Zeit nicht, ziehen Sie den Netzstecker aus der Steckdose, bzw. entnahmen Sie die Batterien.

These Symbole können sich ggfs. auf dem Gerät befinden und sollen Sie auf folgenden hinweisen:

Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hinweisen, die gefährlich hohe Spannungen führen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bediennungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit diesen Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitschalter sollen verhindern, dass der Benutzer gefährlichem, für das menschliche Auge nicht sightbarem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

These Sicherheitschalter sollen auf keinen Fall überbruckt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Beschreibung der Bedienelemente

1 Bandwahlschalter 6 Antenne
2 Frequenzskala 7 Batteriefach
3 TUNING Regler 8 Griff
4 VOLUME/OFF Lautstärkeregler 9 TONE Klangregler
5 Laufsprecher 10 PHONE Kopfhöreranschluss

Inbetriebnahme des Gerätes/Einführung

• Lesen Sie vor der Inbetriebnahme sorgfältig die Bedienungsanleitung!
• Wahlen Sie einen geeigneten Standort für das Gerät. Geeignet wurde eine trockene, ebene, rutschfeste Fläche, auf der Sie das Gerät gut bedieten können.
• Achten Sie darauf, dass das Gerät ausreichend beluftet wird!

Stromversorgung

• Stecken Sie den Netzstecker (siehe Batteriefach) in eine vorschrifsmäßig installierte Schutzkontakt-Steckdose 230V, 50Hz.
• Achten Sie darauf, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.

Batterien einlagen (Batterien nicht im Lieferumfang enthalten)

• Offnen Sie den Batteriefachdeckel auf der Rückseite.
• Legen Sie 4 Batterien des Typs UM 2/R14 1,5V ein. Achten Sie auf die richtige Polarität (siehe Batteriefachboden bzw. Aufprüfung an der Außenseite)!
• Wird das Gerät im Batteriebetrieb längerere Zeit nicht benutzt, entnehmer Sieitte die Batterie(n), um ein "Auslaufen" zu vermeiden.

Hinweis:

Ist das Netzkabel angeschlossen, wird die Netzspannung automatisch bevorzugt.

Achtung: Batterien gehoren nicht in den Hausmull.itte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Handler ab.

Werfen Sie Batterien niemals ins Feuer.

Kopfhörerbuchse

Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem 3.5 mm Stereo-Klinkenstecker, den Sie in den PHONE Kopfhöreranschluss stecken. Die Laufsprecher werden abgeschaltet.

D

Radio horen

1. Drehen Sie den VOLUME Lautstärkeregler im Uhrzeigersinn, um das Gerät einzuschalten und die gewünschte Lautstärke einzustellen.
2. Schieben Sie den Bandwahlschalter zur Position FM oder AM, je nach dem welches Frequenzband Sie horen möhen.

1. Stellen Sie mit dem TUNING Regler den gewünschten Sender ein.
2. Bei UKW/FM Betriebziehen Sie die Teleskop-Antenne aus und drehen Sie diese, um den Empfang zu verbessern.
3. Zum Empfang von AM Sendern ist eine Antenne im Gerät integriert. Das Gerät kann durch Verdrehen und Änderung auf den Sender ausgerichtet werden.
4. Mit dem TONE Regler stellen Sie den Klang ein.

HIGH (Höher), LOW (Tiefer)

Ausschalten

Das Gerät ist außer Betrieb, wenn der VOLUME Lautstärkeregler in Position OFF steht. Ziehen Sie anschließend den Netzstecker.

Reinigung und Pfl ege

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.
• Das Gehäuse reinigen Sieitte mit einem weichen, trockenen Tuch ohne Zusatzmittel.

Technische Daten

Modell: MR 689

Spannungsversorgung: 230 V, 50 Hz

Schutzklasse: II

Ausgangsleistung: 20 W PMPO

Radioteil:

Frequenzbereiche: .UKW / FM 88 ~ 108 MHz .MW / AM 540 ~ 1600 kHz

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neusten sicherheitstechnischen Vorschriften gebaut.

Technische Änderungen vorbehalten!

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sieitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an ihren Handler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosten Umtausch des kompletten Gerätes. Wenden Sie sich in diesen Fallitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffeilen sind grundsätzlich kostenpfl richtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl richtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl richtig vom entspruchenden Fachhandel oder Reparaturservice ausgeführrt werden.

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie halten damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

In vielen Ländern der EU ist die Entsorgung von Elektro- und Elektronik-Altgeräten über den Haus- und/oder Restmüll ab 13.8.2005 verboten.

In Deutschland ab 23.3.2006.

Beschermingsklasse: II

Uitgangsvermögen: 20 W PMPO

Radio-element:

frequentiebereiken: UKW / FM 88 ~ 108 MHz
