1. Introduction & Features

VPA2200MBN – MOSFET-LEISTUNGSVERSTÄRKER 2 X 200W RMS

1. Einführung & Eigenschaften

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des VPA2200MBN! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich mit Ihrem Fachhändler in Verbindung.

2. Sicherheitshinweise

Seien Sie vorsichtig bei der Installation: Fassen Sie keine Kabel an, die unter Strom stehen um einen lebensgefährlichen elektrischen Schlag zu vermeiden.

Schützen Sie das Gerät vor Feuchtigkeit und Nässe.

Trennen Sie das Gerät vor Öffnen vom Netz.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Installation und Wartung sind einer autorisierten Fachkraft vorbehalten.
• Nehmen Sie das Gerät erst in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat.
• Der Aufbau des Gerätes entspricht der Schutzklasse I. Schließen Sie das Gerät an eine Steckdose mit Erdung an. Der elektrische Anschluss darf nur von einer Fachkraft durchgeführt werden.
• Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände, wie z.B. eine Vase, auf das Gerät.
• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben im Punkt 7 "Technische Daten".
• Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
• Beachten Sie, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.
• Halten Sie Kinder und Unbefugte vom Gerät fern.

3. Allgemeine Richtlinien

• Dieses Gerät ist nur für den Anschluss an einen AC-Strom von max. 230Vac/50Hz zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät keinem Staub, keiner Feuchtigkeit und extremen Temperaturen ( >45^ ) ausgesetzt wird. Sorgen Sie für eine gute Ventilation und einen Abstand von min. 30cm vor und hinter dem Gerät.
• Sorgen Sie dafür, dass die Luftkühlung nie gehindert wird und reinigen Sie die Lüftungsschlitze regelmäßig.
• Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände, wie z.B. eine Vase, auf das Gerät.
• Stellen Sie den Netzschalter auf OFF, um die Stromversorgung des Gerätes völlig auszuschalten.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.

4. Eine Sicherung ersetzen

• Trennen Sie das Gerät vor dem Sicherungswechsel von der Netzspannung.

• Ersetzen Sie eine Sicherung nur durch eine Sicherung gleichen Typs (250Vac/5A 5x20mm Sicherung, Bestell-Nr. FF5N). Vorgehensweise:

• Schrauben Sie den Sicherungshalter auf der Rückseite mit einem geeigneten Schraubendreher los.

• Entfernen Sie die defekte Sicherung und setzen Sie eine neue Sicherung gleichen Typs ein.
• Setzen Sie den Sicherungshalter vorsichtig wieder auf und schrauben Sie ihn wieder fest.

5. Anwendung

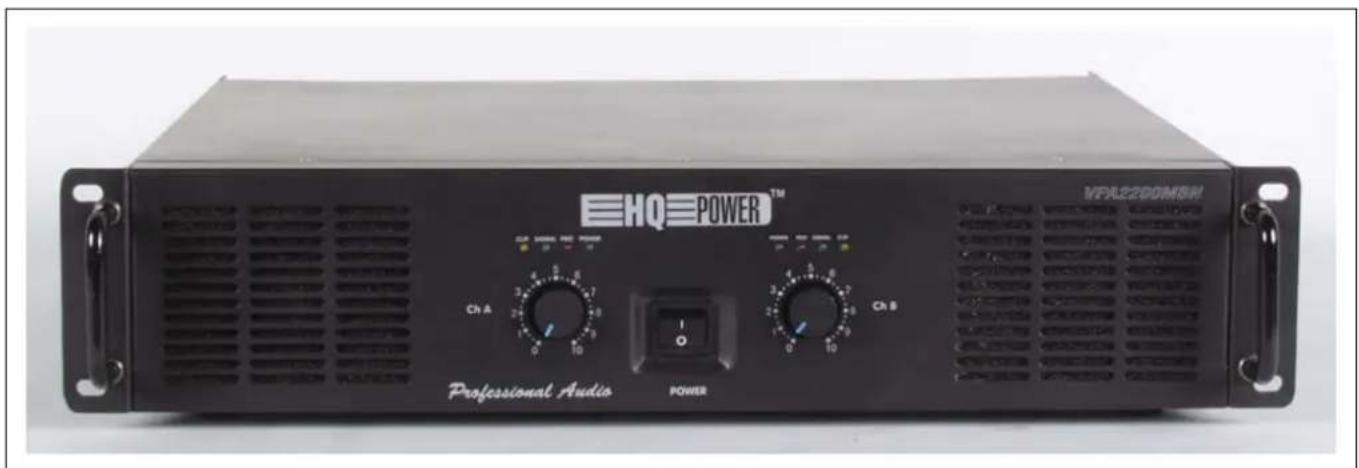

a. Vorderseite (siehe Abb., S. 2)

1. ON/OFF-Schalter
2. KANAL A Verstärkungsregler. Im MONO/BRIDGE-Modus bedient dieser Regler die 2 Kanäle gleichzeitig.
3. KANAL B Verstärkungsregler
4. ON/OFF LED ('POWER')
5. SICHERUNGS-LED ('PRO'): leuchtet wenn der Verstärker zu heiß wird.

6. SIGNAL-LED ('SIGNAL'): diese grüne LED leuchtet wenn das Gerät sicher funktioniert (-30dB\~0dB).

7. CLIPPING-LED ('CLIP'): die rote LED zeigt einen Zustand von Über-Modulation an (Verzerrung bei hohen Lautstärken). Überprüfen Sie den Eingangssignal zum Verstärker und stellen Sie ihn wenn möglich leiser. Ist dies nicht möglich, stellen Sie den Verstärkungsregler niedriger. Der Verstärker kann ein verzerrtes Signal nicht korrigieren.

b. Rückseite (siehe Abb., S. 2)

1. Eingang Kanal B über einen 6.35mm symmetrischen Mono-Anschluss.
2. Eingang Kanal B über einen symmetrischen XLR-Anschluss.
3. Eingang Kanal A über einen 6.35mm symmetrischen Mono-Anschluss.
4. Eingang Kanal A über einen symmetrischen XLR-Anschluss.
5. BRIGE/STEREO-Wahlschalter
6. Ausgang Kanal B (min. Lautsprecherimpedanz: 4Ω)
7. Ausgang Bridge: zu verwenden wenn der Wahlschalter #12 auf 'BRIDGE' steht (min. Lautsprecherimpedanz: 8Ω)
8. Ausgang Kanal A (min. Lautsprecherimpedanz: 4Ω)
9. Sicherungshalter
10. Anschluss Netzkabel

c. Symmetrisches / asymmetrisches Eingangssignal

—1 screen —2 hot —3 cold

Beide Verstärkerkanäle sind mit einem symmetrischen XLR-Eingang (Buchse) und einem symmetrischen 6.35mm Mono-Anschluss ausgerüstet.

Eingangskabel müssen Sie abschirmen!

Wenn ein asymmetrisches Eingangssignal über einen XLR-Anschluss angeschlossen wird, müssen Sie eine Brücke zwischen Pin 1 und Pin 3 machen (siehe Abb. links). Für ein asymmetrisches Eingangssignal können Sie auch einen 6.35mm-Anschluss verwenden.

d. Mono- / Bridge-Modus

Im MONO-Modus ist nur den Eingang von Kanal A aktiv. Der Wahlschalter (#12) muss sich in der BRIDGE-Position befinden.

Im BRIDGE-Modus sind beide Kanäle (A & B) intern verbunden um als 1 Kanal zu funktionieren. Nur der Eingang

von Kanal A ist aktiv.

Für beide Betriebsarten dürfen Sie nur den BRIDGE-Ausgang (#14) verwenden. Die Anschlüsse A und B (#13 & 15) werden nur im STEREO-Modus verwendet (Wahlschalter #12 in STEREO-Stand). Machen Sie den Anschluss wie in Abbildung rechts, mit einem professionellen Anschluss (Typ CAS101):

Im STEREO-Modus schließen Sie die Kanäle A und B über die XLR- oder 6.35mm-Anschlüsse an. Der Wahlschalter (#12) muss auf STEREO stehen. Verwenden Sie die A- und B-Ausgangsanschlüsse (#13 & 15).

f. Paralleler Modus

Im Mono- oder Bridge-Modus werden Sie wegen der min. Impedanz von 8Ω normalerweise nur 1

Lautsprechersystem ansteuern können.

Wenn z.B. verschiedene Monitorlautsprechersysteme (8Ω) angesteuert werden müssen, können Sie die Kanäle A und B in den parallelen Modus schalten:

• schließen Sie den Eingangssignal an den XLR-Anschluss von Kanal A an
• verbinden Sie den 6.35mm-Anschlüsse von Kanal A und B durch ein abgeschirmtes Verbindungskabel.
• stellen Sie den Wahlschalter (#12) auf STEREO
• schließen Sie die Lautsprecher an die Ausgänge A und B (#13 & 15) an.

6. Reinigung und Wartung

1. Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
2. Das Gehäuse und die Befestigungen dürfen nicht verformt oder angepasst werden.
3. Sorgen Sie dafür, dass die Netzkabel nicht beschädigt werden. Lassen Sie das Gerät von einer Fachkraft installieren.
4. Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
5. Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
6. Außer Sicherungen gibt es keine zu wartenden Teile.
7. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.

7. Technische Daten

Spannungsversorgung	max. 230VAC/50Hz
Ausgangsleistung	2 x 200Wrms/4Ω of 2 x 100Wrms/8Ω
Mono/bridged	300Wrms/8Ω
Klirrfaktor	<0.04%
Frequenzgang @ 10Vrms 10Hz ~	40kHz/8Ω
Dämpfungsfaktor	>200/8Ω
Anstiegzeit	>30V/μs
Signal-/Rauschabstand	>110dB
Eingangsempfindlichkeit (± 1dB)	1.23Vrms
LED-Anzeige SIGNAL, CLIP, POWER, PROTECT
Lüftung	Automatisch
Lautsprecheranschlüsse	SPEAKON NL-4FC
Sicherung F 4A, 250VAC (5 x 20mm) (Bestell-Nr. FF5N)
Gesamtgewicht	13kg
Abmessungen 482 x 310 x 95mm
Max. Umgebungstemperatur 45°C

Änderungen in Technik und Ausstattung ohne vorherige Ankündigung vorbehalten.

Velleman® Service- und Qualitätsgarantie

Velleman® hat gut 35 Jahre Erfahrung in der Elektronikwelt und vertreibt seine Produkte in über 85 Ländern.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglicht ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die regelmäßig ausgewechselt werden, wie z.B. Batterien, Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman® -Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerumschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Geräts heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
