BEDIENUNGSANLEITUNG Saigor200 VPASG200 HQ Power

SAIGOR LEISTUNGSVERSTÄRKER (19")

BEDIEN UNGSANLEITUNG 15

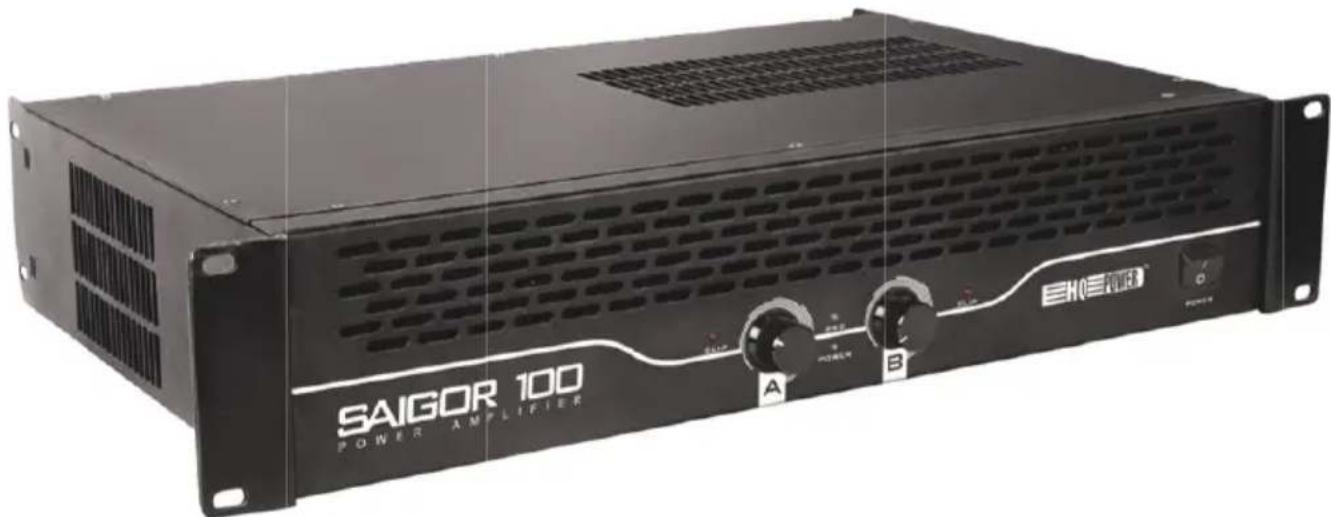

SAIGOR 100 POWER AMPLIFIER ① ② ③ ④ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪.1 OUTPUT TIFFRUST/RAMIN: TURB/REVER/SATIV CAUTION TOREDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVEN PROFESSIONAL NAME HOLDERS SERVICEABLE PARTS INSIDE REFERENCE/OCTO QUALIFIED SERVICE PERSONNEL Catalyst No. SERIAL NO. OUTPUT 2.4500/40Hz OUTPUT 2.4500/40Hz OUTPUT 2.4500/40Hz OUTPUT 2.4500/40Hz OUTPUT 2.4500/40Hz OUTPUT 2.4500/40Hz OUTPUT 2.4500/40Hz OUTPUT 2.4500/40Hz OUTPUT 2.4500

Note: layouts of SAIGO R 200 and SAIGOR 300 are identical.
Opmerking: De layout van de SAIGOR 200 en de SAIGOR 300 zijn identiek.
Remarque : Les dispositions du panneau frontal du SAIGOR 200 et du SAIGOR 300 sont identiques.
Observación: Las disposiciones del panel frontal del SAIGOR 200 y SAIGOR 300 son idénticas.
Bemerkung: Das Layout des SAIGOR 200 und SAI GOR 300 ist identisch.

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen üb er dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Leben szyklus der Um welt Schadenzufügen kann. Eintsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des VPASGx00! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Nur für die Anwendung im Innenbereich.Schützen Sie das Gerät vor Regen und Feuchte, Staub und extremen Temperaturen. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände, wie z.B. eine Vase, auf das Gerät.
	Stromschlaggefahr während der Installation.Lassen Sie dieses Gerät von einem Fachmann installieren.
	Öffnen Sie das Gerät nicht. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
	Dieser Verstärker erzeugt einen Geräuschpegel, der permanente Gehörschaden verursachen kann. Verwenden Sie diesen Verstärker nicht ununterbrochen mit einem hohen Lautstärkepegel und tragen Sie geeigneten Gehörschützer.

3. All gemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Schützen Sie den Verstärker vor Stößen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigennächtige Veränderungen sind aus Sicherheitsgründen verboten.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden verursacht durch eigen mächtige Änderungen erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Es ist \verboten:

○ Um cie Lüftungsschlitze zu blockieren. Sorgen Sie für eine gute Ventilation vorne und hinten des Verstärkers.
○ Um die Lautsprecher in Serie miteinander zu verbinden. Verbinden Sie max. 1x Lautsprecher von 4 Ω oder 2x Lautsprecher von 8 Ω mit jedem Kanal.
- Um cen Verstärker kontinuierlich zu verwenden wenn die Übersteuerungs- oder Schutz-LED leuchtet.
○ Um ein übersteuertes Signal des Mischpults oder der Schallquelle zum Verstärker zu senden.
- Um cen Verstärker und die Lautsprecher in einer fe uchten Umgebung zu lagern.
○ Um cen Stecker vom Netz zu überbelasten. Schließen Sie nie mehr als 3000W an dlenselben Stecker an.
- Um 2 Kanäle oder 2 verschiedene Verstärker mit demselben Lautsprecher zu verbinden.
- Um einen Kurzschluss an den Eingängen und Ausgängen zu verursachen.
○ Um cen Verstärker in einer Umgebung mit einer Temperatur niedriger als 5°C oder höher als 30°C zu verwenden.

VPASGx00

○ Um den Verstärker sofort, nachdem er von einem kalten in einen warmen Raum gebracht wurde, in Betrieb zu nehmen. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat.

- Beachten Sie, dass Sie:

- den Verstärker und die Anschlusskabel während der Installation überprüfen. Verwenden Sie das Gerät oder die Zubehörteile nicht wenn diese beschädigt sind.

o zuerst den Netzschalter des Verstärkers in die OFF-Position stellen und alle Anschlüsse durchführen, ehe Sie den Verstärker mit dem Netz verbinden. Beachten Sie, dass der Verstärker für die lokale Netzspannung geeignet ist.

o die Lautstärketasten in die Mindestposition stellen, ehe Sie den Verstärker einzuschalten.

- den Verstärker als letztes Gerät einschalten und als erstes Gerät ausschalten. Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.

o die Netzkabel von Signalkabeln fernhalten, um Störungen zu vermeiden.

- Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Umschreibung und Anwendung

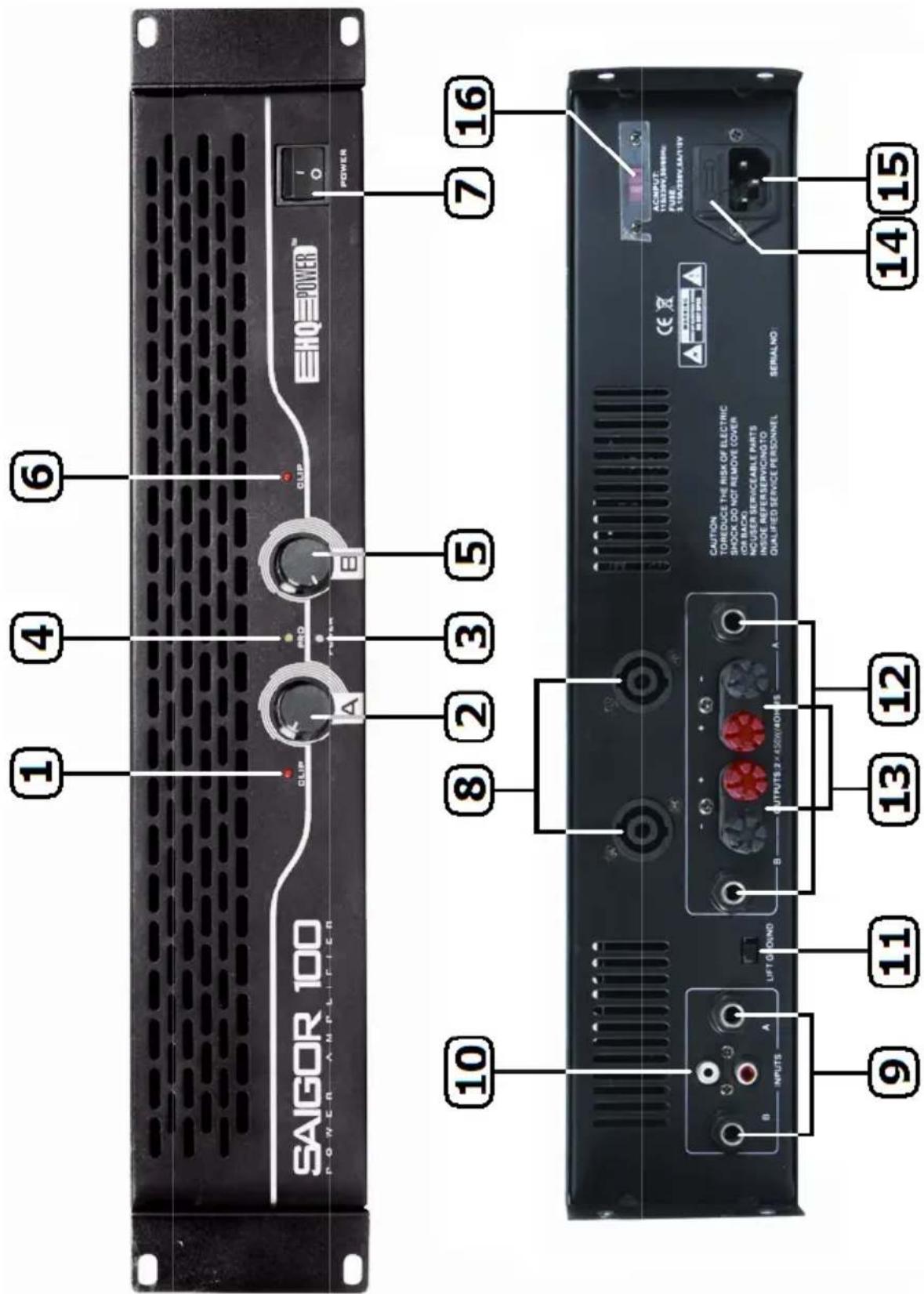

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	CLIP LED	Diese LED blinkt wenn es Verzerrungen in Kanal A gibt.
2	Verstärkungsregelung Kanal A	Lautstärkeregelung Kanal A.
3	Stromversorgungs-LED	Diese LED brennt wenn der Verstärker eingeschaltet ist.
4	PROTECT LED	Diese LED brennt wenn Sie einen der internen Schutzkreise einschalten oder wenn es keine Lautsprecher angeschlossen sind. Schalten Sie den Verstärker aus und lösen Sie das eventuelle Problem.
5	Verstärkungsregelung Kanal B	Lautstärkeregelung Kanal B.
6	CLIP LED	Diese LED blinkt wenn es Verzerrungen in Kanal B gibt.
7	Netzschalte r	Drücken Sie diesen Schalter, um den Verstärker einzuschalten
8	Speakon®-Ausgang	Speakon® Anschlüssporte.
9	TRS-Eingänge	Anschlussports für symmetrische 1⁄4” TRS-Stereostecker.
10	RCA-Eingänge	Anschlussports für nicht symmetrische RCA-Stecker.
11	Erdungsschalter Bestimmte angeschlossene Geräte können ein Brummen verursachen. Dieser Schalter verbricht die Erdschleife und verringert das Brummen.
12	TRS-Ausgänge	Anschlussports für Stereostecker.
13	Schraubanschlüsse	Anschlussports für Anschlusskabel.
14	Sicherungshalter Trennen	Sie das Gerät vor dem Sicherungswechsel von der Netzspannung. Ersetzen Sie eine Sicherung nur durch eine Sicherung desselben Typs und derselben Leistung.
15	Netzeingang Anschlussport für das Netzkabel.
16	Spannungsschalter Beachten Sie, dass den Verstärker für die lokale Netzspannung geeignet ist!

5. Bemerkungen

- Rack-Installation

Der Verstärker eignet sich für eine Montage in einem offenen 19"-Rack. Beachten Sie, dass es für eine gute Lüftung genügend Raum, um das Gerät herum gibt. Installieren Sie die schwersten Geräte unten im Rack.

Befstigen Sie den Verstärker mit vier Schrauben (vorne) und vier Schrauben hinten am Rack.

- Eingangskabel

Beschränken Sie die Länge der Anschlusskabel, um die Klangqualität zu erhöhen. Längere Kabel können auch ein Brummen verursachen. Verwenden Sie symmetrische Kabel wenn die Anwendung längerer Kabel unvermeidlich ist.

- Ausgangskabel

Dieser Verstärker gewährleistet dank des hohen Dämpfungsfaktors eine kristallhelle Klanganzeige. Lange en dünne Kabel beeinflussen den Dämpfungsfaktor und die niedrigen Frequenzen in negativer

VPASGx00

Weise. Um den besten Klangqualität zu gewährleisten, können wir einen Dämpfungsfaktor von min. 50 anhalten. Verwenden Sie dicke Kabel wenn wenn die Anwendung längerer Kabel unvermeidlich ist.

- Lautsprecher

Verbinden Sie die Lautsprecher über die Speakon ^® - oder Schraubanschlüsse. Verbinden Sie den roten Bus mit dem positiven Kabel und den schwarzen Bus mit dem negativen Kabel.

• LIFT GROUND-Schalter

Mit diesem Schalter können Sie die Erdschleife zwischen dem Verstärker und dem Chassis der angeschlossenen Geräte unterbrechen. Stellen Sie den Schalter aus Sicherheitsgründen auf GND FLOATING, außer wenn es Erdungsprobleme gibt.

6. Problemlösung

- Der Verstärker funktioniert nicht.

Drehen Sie die Lautstärkeregler beider Kanäle völlig nach rechts, schalten Sie den Verstärker ab und trennen Sie ihn vom Netz. Überprüfen Sie die Frontplatte, die Sicherung und alle Ein- und Ausganganschlüsse. Ersetzen Sie die Sicherung nur durch eine des gleichen Typs.

- Es gibt keinen Ton, die Leistungs-LED ist ausgeschaltet.

Der Verstärker ist nicht mit dem Netz verbunden oder die Sicherung ist defekt. Überprüfen Sie die Anschlüsse und Schalter, oder ersetzen Sie die Sicherung.

- Es gibt keinen Ton, die Leistungs-LED ist eingeschaltet.

Keine Schallquelle oder defekte Lautsprecher. Überprüfen Sie den Eingangsanschluss und die SignalLED. Drehen Sie den Lautstärkeregler vorsichtig nach links und überprüfen Sie die Anschlüsse und Schalter.

- Brummen.

Erdungsproblem. Verwenden Sie nur abgeschirmte Signalkabel guter Qualität und halten Sie diese von Stromkabeln fern. Beachten Sie, dass die Steckdose geerdet ist.

- Übersteuerter Ton.

Signalspitze oder beschädigtes Signalkabel. Verringern Sie die Lautstärke wenn die Übersteuerungs-LED leuchtet. Verwenden Sie abgeschirmte Signalkabel guter Qualität und schützen Sie diese vor Beschädigungen.

- Der Ton wird unterbrochen.

Das Signalkabel oder der Anschluss ist beschädigt. Überprüfen Sie die Kabel und Anschlüsse.

• PROTECT Anzeige-LED brennt.

• Überprüfen Sie, ob der Verstärker überhitzt ist. Reinigen Sie, wenn nötig, die Lüftungsschlitze.
• Überprüfen Sie, ob die angeschlossenen Lautsprecher die geeignete Impedanz haben oder ob diese einen Kurzschluss verursachen. Überprüfen Sie die Verdrahtung.
• Die Eingänge stehen unter Spannung oder es gibt ein anderes technisches Problem. Schalten Sie den Verstärker aus und setzen Sie sich mit Ihrem HQPower™-Fachhändler in Verbindung.

7. Wartung

• Verwenden Sie zur Reinigung des Verstärkers ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Beachten Sie, dass keine Flüssigkeit in den Verstärker eindringen kann.
• Setzen Sie sich mit Ihrem HQPower™-Verteiler in Verbindung, wenn Sie den Verstärker reparieren möchten.

8. Technische Daten

VPASG100		VPASG200	VPASG300
RMS-Leistung	4Ω	120Wrms	250Wrms	400Wrms
	8Ω	80Wrms	180Wrms	280W
Signal/Rauschabstand >		85dB > 90dB > 90dB
Gewicht		9.5kg	10.5kg	12

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung.

Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

EN

Velleman® Service- und Qualitätsgarantie

Velleman® hat gut 35 Jahre Erfahrung in der Elektronikwelt und vertreibt seine Produkte in über 85 Ländern. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die regelmäßig ausgewechselt werden, wie z.B. Batterien, Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerumschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Geräts heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
