BEDIENUNGSANLEITUNG MKK774 M-SYSTEM

TECHNISCHE KENMERKEN 5

BEDIENINGSPANEEL 5

GEBRUK VAN HET APPARAAT 6

DISPLAY 6

IN WERKING STEllen EN GEBRUIK VAN HET APPARAAT 6

VOOR HET EERSTE GEBRUK 6

TIPTOETSEN 6

INWERKINGSTELLING 6

AANDUIDING RESTWARMTE 7

PROGRAMMEREN VAN AUTOMATISCH KOKEN 7

UITBREIDBARE ZONES 7

VERGRENDELING VAN HET BEDIENINGSPANEEL 8

KOOKADVIES 8

VOORBEELDEN VAN VERMOGENREGELING 8

ONDERHOUD EN REINIGING 9

KLEINE STORINGEN VERHELPEN 9

MILIEUBESCHERMING 9

INSTALLATIEVOORSCHRIFTEN 10

ELEKTRISCHE AANSLUITING 11

Technische kenmerken

De kookplaat of de kookzone werkt nicht :

De bediening van automatisch koken treedt nicht in werking :

MISE EN ROUTE ET GESTION DE L'APPAREIL

Sehr geehrte Kundin, sehr geehrter Kunde.

Wir danken Ihnen für das Vertrauen, das Sie uns gewährt haben, indem Sie unser Induktionskochfeld gewählt haben. Um diese Gerät kennen zu lernen, empfehlen wir Ihnen, die Gebrauchsanweisung vollständig und aufmerksam zulesen.

Wir wünschen Ihnen viel Spaß mit thisem Gerät.

INHALTSVERZEICHNIS

SICHERHEIT 33

VORSICHTSMABNAHME VOR DER INBETRIEBNAHME 33
ALLGEMEINE SICHERHEITSHINWEISE 33
SCHUTZVORBESCHADIGUNG 34
VORSICHTSMABNAHMEN BEIGERATEAUSFALL 34
SCHUTZVOR WEITEREN GEFAHREN 34

GERATEBESCHREIBUNG 35

TECHNISCHE BESCHREIBUNG 35
BEDIENFELD 35

BEDIENUNG DES KOCHFELDES 36

ANZEIGE 36

INBETRIEBNAHME DES KOCHFELDES 36

VOR DEM ERSTEN AUFHEIZEN 36
FUNKTION DER SENSORSCHALTFELDER 36
KoCHFELD EIN- UND AUSSCHALTEN 36
RESTWARMEANZEIGE 37
ANKOCHAUTOMATIK 37
ZWEIKREIS KOCHZONE 37
VERRIEGELUNG DER KOCHMULDE 38

KOCHEMPFEHLUNGEN 38

EINSTELLBEREICHE 38

REINIGUNG UND PFLEGE 39

WAS TUN WENN 39
UMWELTSCHUTZ 39
MONTAGEHINWEISE 40
ELEKTKROANSCHLUSS 41

Vorsichtsmaßnahme vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmen.
• Das Gerätarf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschlieben verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Dieses Gerätarf nur für das haushaltübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber vom Glas entfern.
• Es dürfen keine Änderungen an dem Gerät vorgenommen werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
  Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gultigen Vorschriften entspricht.
• Der Anschluß des Gerätes an das Stromnetz darf nicht über ein Verlängerungskabel erfolgen.
• Das Gerätarf nicht über einem Geschirrspüler oder einem Wäschetrockner eingebaut werden: die freigesetzten Wasserdämpfe konnten die Elektronik beschädigen.

Allgemeine Sicherheitshinweise

Schalten Sie nach jedem Gebrauch die Kochzonen aus.
- Überhützte Fette und Öl entzünden sich Schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) lubereiten, sollen den Kochvorgang beobachten.
- Wenn Sie kochen und braten, werden die Kochzonen * hei . Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Gerätes.
- Achten Sie darauf, daß kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder derHEYen Kochzone kommt.
- Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese können sehr heiß werden und Feuer fangen.
- Dieses Hausgerät ist nicht für den Gebrauch durch Anwender (auch Kinder) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten geeignet, außer daß sie durch eine für sie verantwortliche Person im Gebrauch des Gerätes eingewiesen worden sind.
- Kinder sollen den beaufsichtigt werden um sicher zu stellen, daß sie nicht mit dem Hausgerät speilen.
- Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, Denn sie konnten heiß werden

Schutz vor Beschädigung

• Verwenden Sie keine Töpe oder Pfannen mit ungeschliffenem oder beschädigtem Boden. Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, daß auch Sandkorner Kratzer verursachen konnen.
• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechtlich. Besonderss spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Vermeiden Sie mit den Töpfen an den Rändern der Glasscheibe zu stößen.
  Die Kochzonen nicht mit leerem Kochgeschirr benutzen.
• Vermeiden Sie Zucker, Kunstoff, oder Alufolie auf den frei Ben Kochzonen. These Stoffe schmelzen, kleben fest und konnen dadurch beim Abkuhlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die frei Ben Kochzonen gelangen, schalten Sie das Gerätitte aus, und entfern den Si dees Stoffe noch im frei Ben Zustand. Da die Kochzonen frei sind, besteht Verbrennungsgefahr.
• Stellen Sie in keinem Fall heiBes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas konnte beschadigt werden.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muß auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden.
  Die Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Solle ein Fehler festgestellt werden, muß das Gerät ausgeschaltet und vom Stromnetz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sowie aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. erhönen Sie diese hereaus, und wenden Sie sich an unseren Kundendienst oder an ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
• WARNING: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, daß das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfaffenboden, muß möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: in der Höhe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen wurde. Wenden Sie sichitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.

Technische Beschreibung

Type	Gesamt Leistung	Nennleistung	Nennleistung	Durchmesser
MKK606	6400W	Vorne Links	1000 / 2200 W	145 / 220 mm
		Hinte Links	1200 W	155 mm
		Hinte Rechts	1800 W	190 mm
		Vorne Rechts	1200 W	155 mm
MKK774	7000W	Vorne Links	1000 / 2200 W	145 / 220 mm
		Hinte Links	1200 W	155 mm
		Hinte Rechts	1800 W	190 mm
		Vorne Rechts	1800 W	190 mm

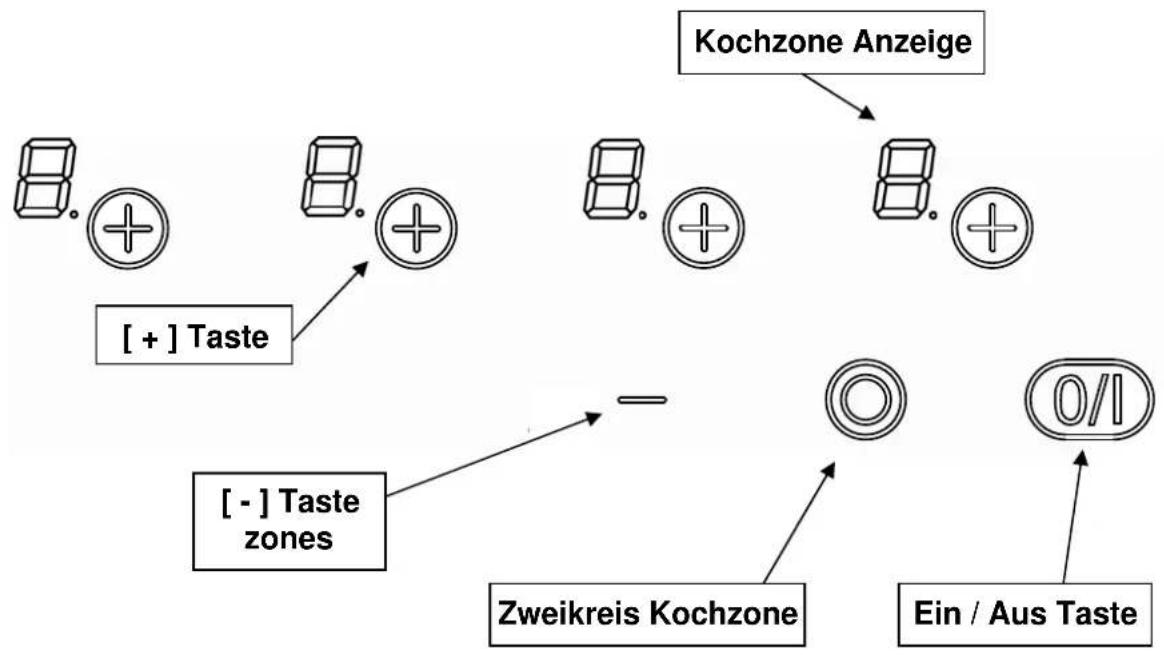

Bedienfeld

Anzeige

Anzeige	Benennung	Funktion
0.	Null	Die	Kochzone	ist	aktiviert
1...9	Leistungsstufe	Einstellung	der	Leistung
A	Ankochautomatik	Höchste	Leistung	+	Ankochen
E	Fehleranzeige	Fehler	der Elektronik
H	Restwärme	Kochzone	ist	heiß
L	Verriegelung	Die	Mulde	ist	abgesichert

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färebung auf der verglasten Oberfläche verursachen könnte.

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensorlasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführrt. Jege Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Kochfeld ein- und ausschalten

Kochfeld: ein-/ausschalten :

Betätigung	B e d i e n f e l c
Einschalten	Auf [0/I] drücken			drücken				[0] oder [H]
Ausschalten

Kochzone: ein-/ausschalten :

Betätigung	B e d i e	n f e l c
Leistung erhöhen	Auf [+] drücken	[1] bis [9]
Leistung verringern	Auf [-] drücken	[9] bis [1]
Ausschalten	Auf [+] und [-] gemeinsam drücken	[0] oder [H]

Erfolgst keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und die Nullen erlösen.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heissen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden konnen. Solange die Restwärmeanzeige leuchtet, sollen den die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf auf abgelegt werden:

Verbrennungsgefahr!

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit hochster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hangt von der gewährten Fortkochstufe ab.

Aktivierung der Ankochautomatik :

Betätigung	B e d i e n f e l c
Auswahlen der Kochzone	Auf den [+] drücken	[0]
Hohe Leistung aktivieren	Auf den [+] drücken	[1] bis [9]
Ankochautomatik aktivieren	Auf den [+] drücken	[9] blinkt mit [A]
Leistung auswahlen	Auf den [-] drücken	[9] zurück auf [8] [7]
(z.B. << 7>) bis dass		[7]

Abschalten der Ankochautomatik:

Betätigungs Auswahlen der Kochzone Auf den [+] drücken [7] blinkt mit [A]

Leistung auswahlen Auf den [-] drücken [0]

Zweikreis Kochzone

- Reduzieren/erhöhen der kokzone

Betätigung	B e d i e n f e l c
Auswahlen der Kochzone	Auf den [+] drücken	[0] und LED leuchtet
Leistung auswahlen	Auf den [+] drücken	[0] bis [9]
Die Kochzone reduzieren	Auf [◎] drücken	LED				aus
Die Kochzone erhöhen	Auf [◎] drücken	LED leuchtet

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (ausser der Taste[0/1]) verriegelt werden.

- Verriegelung aktivieren:

Betätigungs Einschalten der Mulde Mulde verriegeln		B e d i e n f e l c
		Auf [0/I] drücken 4 x [0] oder [H] Gemeinsam auf [-] und auf der links [+] taste drücken Keine Änderung
		Auf der links [+] Taste drücken 4 x [L]

- Verriegelung abschalten:

Betätigung		B	e	d	i	e	n	f	e	l	c
Einschalten der Mulde	Auf [0/1] drücken	[L] auf alle Anzeige

In den 5 Sekunden nach Einschalten der Mulde

Betätigung Verriegelung abschalten	B e d i e n f e l c
	Gemeinsam auf [-] und auf der links [+] taste drücken A u f	4 x [0] oder [H][0] [ ]

KOCHEMPFEHLUNGEN

Einstellbereiche

(diese Angaben sind Richtwerte)

1 bis 2	Schmelzen AuflösEN Zubereitung	Saucen, Butter, Schokolade Gelatine Yoghurt
2 bis 3	Quellen Auftauen Warmhalten	Reis, Gefrorene Gerichte, Fisch, Gemüse
3 bis 4	Dampfgaren Dünsten	Fisch, Gemüse Obst
4 bis 5	Dünsten Quellen Auftauen	Fisch, Gemüse Teigwaren, Getreide, Hülsenfrüchte Tiefkühlkost
6 bis 7	Ankochen Fortkochen	Fleisch, Leber, Eier, Wurst Gulasch, Rouladen
7 bis 8	Endes Braten	Fleisch, Leber, Eier, Wurst Gulasch, Rouladen
9	Backen Ankochen	Fleisch, Omelett Pfannkuchen, Linsen

• Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.
• Reinigen Sie das verschmutzte Kochfeld immer regelmässig. Benützen Sie dazu ein feuchtes Tuch und ein weniger Putzmittel.
• Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken.
• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck- oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen.
  Entfernen Sie族自治 and foreign companies, including the following companies:

WASTUN WENN...

Das Kochfeld oder die Kochzonen nicht einschalten:

Die Mulde ist falsch am Netz angeschlossen.
Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt.
- Das Kochfeld ist verriegelt.
Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
- Ein Kochgeschirr bedeckt die Tasten.

In der Anzeige erscheint [E]:

Die Elektronik ist defekt.
Das Gerat vom Netz trennen und nach 15 Min. wieder anschliessen.
- Den Kundendienst anrufen.

Eine Kochzone oder das gesamte Kochfeld schaltet ab :

Die Sicherheits-Abschaltung hat es ausgelost.
- Diese ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten.
- Diese Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind.
- Ein Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder auch automatisch abgeschalte.

Der auftrag Anzeige [L]

• Finden Sie im Kapitel Verriegelung der Kochmulde.

Die Ankochautomatik schaltet nicht ein :

Die Kochzone ist noch heiss [H]
Die höchste Leistungsstufe wurde mit der Taste [-] eingeschaltet

UMWELTSCHUTZ

Die Verpackungsmaterialien sind umweltfreundlich und recyclierbar.
- Elektrische und elektronische Geräte enthalten noch wertvolle Materialen. Sie erhalten aber auch noch schädliche Stoffe, die für ihrer Funktion und Sicherheit notwendig sind

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
• Nutzen Sie stattdessen die von ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf aufchten dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

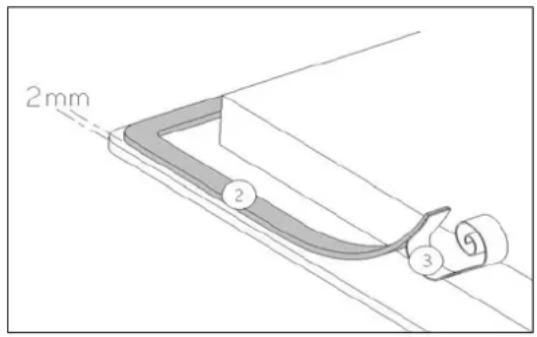

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand der Ausserkannte des Glases aufkleben.

Einbau :

Typ	Einbaumasse
MKK606 560 x 490	mm
MKK776 750 x 490	mm

• Furniere unter der Arbeitsplatte müssen mit hitzbeständigem Kleber (100^) verarbeitet sein.
  Die Wandabschlussleisten müssen hitzbeständig sein.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y (IEC 33-2-6). Nur Geräte theses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden.
• Der Abstand zum Ausschnitt einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.
  Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giessharz versiegelt werden, um ein aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.
• Das Kochfeldarf nicht über Herde ohne Lufter, Geschirrspulern, Wasch oder Trockengeräten eingebaut werden.
• Befindet sich unter dem Kochfeld eine Schublade, * dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.
  Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Lufttraum von 20 mm notwendig.

Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
- Der Berührungsschutz isolierter Teile muss nach der Montage sichergestellt sein.
- Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen finden Sie auf dem Typenschild.
- Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschelt werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze
- Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel mussen perfekt durch das Einbauen abgedeckt sein.
- Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
- Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Versorgung von 230 V~ 50/60 Hz ausgelegt.

Schliessen Sie immer, falls vorhanden den Nullleiter (N) mit an. Beachten Sie das Anschlusssschema.

Der Anschlusskosten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schiben Sieihn in die vorgesehene Schlitzen.

Netz	Anschluss	(	*	)	Durchmesser
230V~ 50/60Hz 1 Phase + N 3 x 2.5 mm²			H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz 2 Phases + N 4 x 1.5 mm²			H 05 VV - F H 05 RR - F	16 A *

(*) Iaut EN 60 335-2-6/1990 Norm

Anschluß des Kochfelds :

Verwenden Sie für die verschiedene Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Monophasen 230V 1P + N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L an Anschlussklemme 1 oder 2.

Biphasen 400V 2P + N

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an

Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.

Achtung! Die Drahte korrekt hineinstecken. Die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluß, oder nicht vorhandenen oder unrichtigem Erdungsanschluß entstehe.

MI-SYSTEM Topline
