BEDIENUNGSANLEITUNG Master P3 plus CASO

Original-Bedienungsanleitung 3er Induktionskochfeld Master P3 Plus (2151)2 Braukmann GmbH Raiffeisenstraße 9 D-59757 Arnsberg Tel.: +49 (0) 29 32 / 80 55 4 – 99 Fax: +49 (0) 29 32 / 80 55 4 – 77 eMail: kundenservice@caso-design.de Sie finden die aktuellste Version der Bedienungsanleitung auch auf unserer Homepage: www.caso-design.de

Dokument-Nr.: 2151 19-10-2020 Druck- und Satzfehler vorbehalten. Bildabweichungen zur Originalware sind technisch bedingt möglich. © 2020 Braukmann GmbH3 1 Bedienungsanleitung ............................................................................................ 12 1.1 Allgemeines ............................................................................................................. 12

5.1 Funktionsweise und Vorteile von Induktionskochstellen .................................... 24

Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können. Ihr Gerät dient Ihnen viele Jahre lang, wenn Sie es sachgerecht behandeln und pflegen. Wir wünschen Ihnen viel Freude beim Gebrauch.

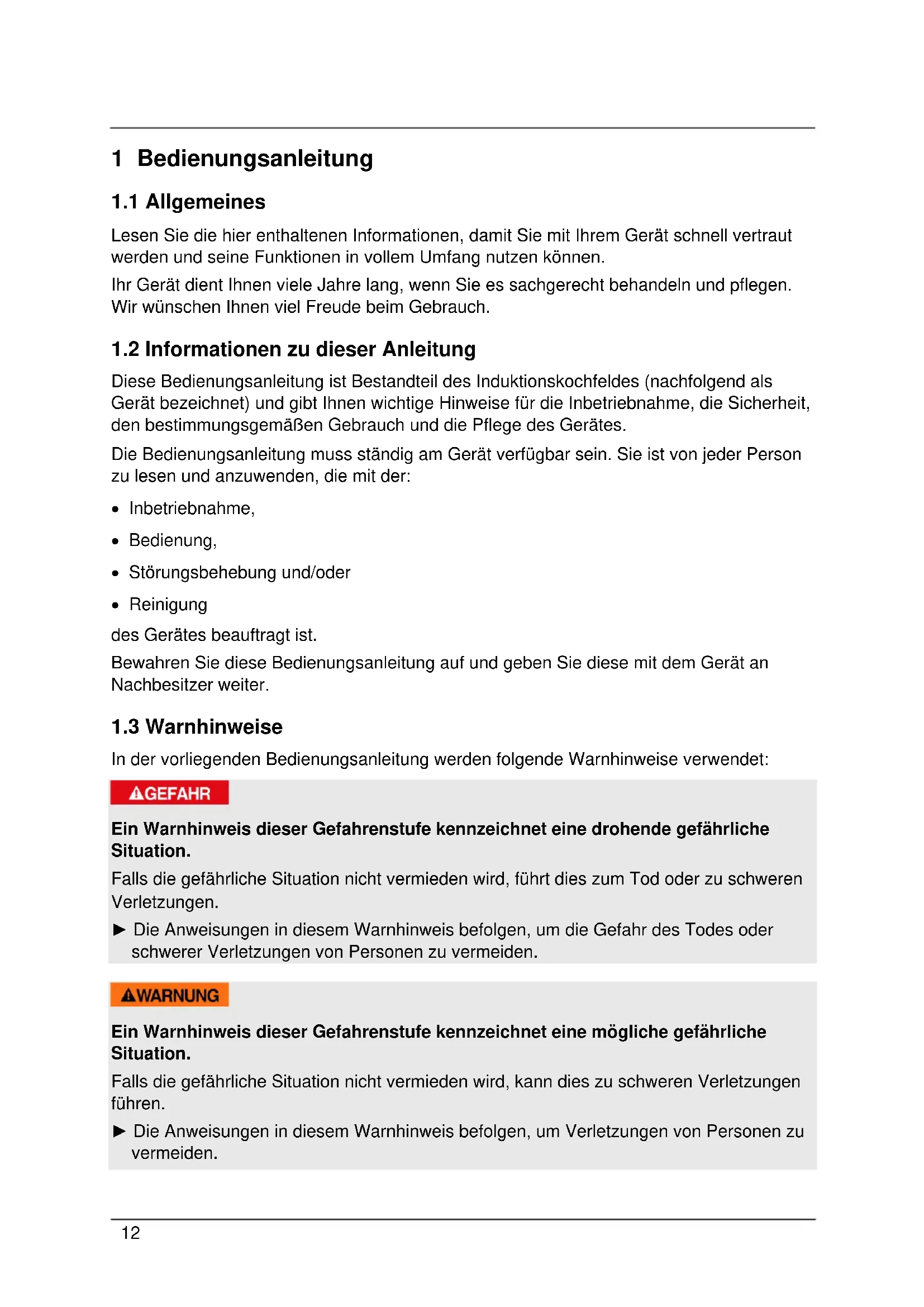

1.2 Informationen zu dieser Anleitung

Diese Bedienungsanleitung ist Bestandteil des Induktionskochfeldes (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes. Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der:

• Reinigung des Gerätes beauftragt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet: Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen. ► Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.13 Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigten Verletzungen führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

1.4 Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung

• Nicht bestimmungsgemäßer Verwendung

• Unsachgemäßer Reparaturen

• Technischer Veränderungen, Modifikationen des Gerätes

• Verwendung nicht zugelassener Ersatzteile Modifikationen des Gerätes werden nicht empfohlen und sind nicht durch die Garantie gedeckt. Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, behält sich die Braukmann GmbH vor. Inhaltliche und technische Änderungen vorbehalten.14 2 Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen.

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum Erwärmen, Kochen und Braten von Lebensmitteln bestimmt. Das dabei verwendete Kochgeschirr muss für Induktionskochgeräte geeignet sein. Dieses Gerät ist dazu bestimmt, im Haushalt und in ähnlichen Anwendungsumgebungen verwendet zu werden wie beispielsweise:

• in Küchen für Mitarbeiter in Läden, Büros, und anderen gewerblichen Bereichen;

• in landwirtschaftlichen Anwesen;

• von Kunden in Hotels, Motels und anderen Wohneinrichtungen;

• in Frühstückspensionen. Eine andere oder darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß. Gefahr durch nicht bestimmungsgemäße Verwendung! Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen. ► Das Gerät ausschließlich bestimmungsgemäß verwenden. ► Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Betreiber.

2.2 Allgemeine Sicherheitshinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise: ► Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb. ► Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden.15 ► Dieses Gerät kann von Kindern ab 8 Jahren und darüber benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. ► Reinigung und Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt. ► Kinder dürfen nicht mit dem Gerät spielen. ► Das Gerät und seine Anschlussleitung sind von Kindern jünger als 8 Jahre fernzuhalten. ► Das Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. ► Anschlusskabel müssen für Kinder unter 8 Jahren unerreichbar sein. ► Das Gerät während des Betriebes nicht unbeaufsichtigt lassen. ► Eine Reparatur des Gerätes darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. ► Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.16 ► Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf der Heizplatte platziert werden, da sie heiß werden können. ► Das Gerät ist nicht dazu bestimmt mit einer externen Zeitschaltuhr oder einer separaten Fernsteuerung benutzt zu werden.

2.3.1 Gefahr durch elektromagnetisches Feld

Durch die beim Betrieb des Gerätes entstehenden magnetischen Felder kann es zu Beeinträchtigungen kommen. Beachten Sie die folgenden Sicherheitshinweise: ► Personen mit gesteigerter Elektrosensibilität sollten sich nicht länger als nötig in unmittelbarer Nähe des Gerätes aufhalten. ► Wissenschaftliche Tests haben erwiesen, dass Induktionskocher keine Gefahr darstellen. Jedoch sollten Personen, die einen Herzschrittmacher tragen, mindestens 60 cm Abstand zum Gerät halten, wenn es in Betrieb ist. Außerdem sollten Personen, die einen Herzschrittmacher tragen, eventuell zu beachtende Schutzhinweise vor Benutzung mit ihrem Arzt besprechen. ► Platzieren Sie keine magnetisierbaren Gegenstände wie z.B. Kreditkarten, Datenträger oder Kassetten auf oder in unmittelbarer Nähe des Gerätes. ► Stellen Sie das Kochgeschirr mittig auf das Kochfeld. So schirmt der Topfboden das elektromagnetische Feld weitestgehend ab. ► Entfernen Sie keine Abdeckungen am Gerät.17

2.3.2 Verbrennungsgefahr

Das mit diesem Gerät erhitzte Kochgut sowie das verwendete Kochgeschirr und die Oberfläche des Gerätes können sehr heiß werden. Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen: ► Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät oder Kochgeschirr mit Wärme isolierenden Handschuhen, Topflappen oder Ähnlichem. ► Legen Sie keine Küchenutensilien, Koch- oder Pfannendeckel, Messer oder andere Gegenstände aus Metall auf die Kochstelle. Wenn das Gerät eingeschaltet wird, können sich diese Gegenstände stark erhitzen. ► Die heiße Oberfläche des Keramikfeldes nicht berühren. Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle.

2.3.3 Explosionsgefahr

Bei nicht sachgemäßer Verwendung des Gerätes besteht Explosionsgefahr durch entstehenden Überdruck. Beachten Sie die folgenden Sicherheitshinweise um die Explosionsgefahr zu vermeiden: ► Erhitzen Sie niemals Speisen oder Flüssigkeiten in verschlossenen Behältern wie z.B. Konservendosen. Durch den entstehenden Überdruck kann der Behälter platzen. Eine Konservendose wird am besten erwärmt, indem man sie öffnet und in einem mit etwas Wasser gefüllten Topf stellt.18

Bei nicht sachgemäßer Verwendung des Gerätes besteht Brandgefahr. Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden: ► Entfernen Sie während des Betriebes alle leicht entzündlichen Gegenstände (z.B. Reinigungsmittel, Spraydosen, Topflappen, Geschirrtücher, etc.) aus der unmittelbaren Nähe des Gerätes. ► Vermeiden Sie ein langfristiges Überhitzen von Ölen und Fetten. Überhitztes Öl oder Fett kann sich schnell entzünden. ► Stellen Sie keine leeren Töpfe auf die Kochfelder!

Sollte es zu einem Brand auf der Kochstelle kommen, wie folgt vorgehen: ◆ Schalten Sie das Gerät aus (gegebenenfalls die Sicherung ausschalten). ◆ Ersticken Sie die Flammen mit einem großen Topfdeckel, Teller oder einem feuchten Geschirrtuch. AUF KEINEN FALL MIT WASSER LÖSCHEN! ◆ Nachdem der Brandherd erloschen ist, Geschirr und Gerät abkühlen lassen und für ausreichend Frischluftzufuhr sorgen.19

2.3.5 Gefahr durch elektrischen Strom

Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden: ► Die Installation darf nur von qualifiziertem Fachpersonal (Elektrofachbetrieb) durchgeführt werden! ► Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden. ► Falls die Glaskeramik-Oberfläche bricht oder reißt, schalten Sie das Gerät aus und schalten Sie die Sicherung aus, um einem elektrischen Schock vorzubeugen. ► Das Gerät darf nicht in Betrieb genommen werden, wenn das Stromkabel oder der Stecker beschädigt sind, wenn es nicht ordnungsgemäß funktioniert oder fallen gelassen oder beschädigt worden ist. Falls das Stromkabel oder der Stecker beschädigt worden sind, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen. ► Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus können Funktionsstörungen am Gerät auftreten ► Berühren Sie das Gerät sowie den Netzstecker nicht mit nassen Händen. ► Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.20 ► Keine Gegenstände in die Öffnungen des Gerätes einführen. Bei Berührung Spannung führender Anschlüsse besteht Stromschlaggefahr. ► Schließen Sie das Gerät nicht zusammen mit anderen Geräten an der gleichen Netzsteckdose an. 3 Inbetriebnahme In diesem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

3.2 Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

• 3er Induktionskochfeld Master P3 Plus • Bedienungsanleitung ► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. ► Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

Zum Auspacken des Gerätes entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.

3.4 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungs-materialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«. ► Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.21

3.5.1 Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Das Gerät muss auf einer festen, ebenen, waagerechten und hitzebeständigen Unterlage mit einer ausreichenden Tragkraft für das Gerät und das erwartungsgemäß schwerste Kochgut aufgestellt werden.

• Der Induktionskocher darf nicht auf einer eisen- oder stahlhaltigen Unterlage in Betrieb genommen werden, da sich diese stark erhitzen kann.

• Wählen Sie den Aufstellort so, dass Kinder nicht an die heiße Oberfläche des Gerätes gelangen können.

• Das Gerät ist nicht für den Einbau vorgesehen.

• Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.

• Stellen Sie den Induktionskocher nicht in der Nähe von Geräten und Gegenständen auf, die empfindlich auf Magnetfelder reagieren (z.B.: Radios, Fernseher, Kassettenrecorder, etc.).

• Das Gerät benötigt zum korrekten Betrieb eine ausreichende Luftströmung. Lassen Sie bei der Aufstellung an allen Seiten 10 cm Freiraum. Die Kühlluft wird von der Unterseite des Gerätes angesaugt. Decken Sie keine Öffnungen am Gerät ab und blockieren Sie sie nicht.

• Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.

• Die Aufstellung des Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) darf nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

3.5.2 Vermeidung von Funkstörungen

Durch das Gerät können Störungen bei Radios, Fernsehern oder ähnlichen Geräten auftreten. Durch folgende Maßnahmen können Störungen beseitigt oder reduziert werden:

• Stellen Sie das Radio, den Fernseher etc. soweit wie möglich vom Gerät entfernt auf.

• Schließen Sie das Gerät an einer anderen Steckdose an, so dass für das Gerät und den gestörten Empfänger unterschiedliche Stromkreise verwendet werden.

• Verwenden Sie eine ordnungsgemäß installierte Antenne für den Empfänger, um einen guten Empfang sicherzustellen.

3.6 Elektrischer Anschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.22

• Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.

• Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Verlängerungskabel mit einem Querschnitt von mindestens 1,5 mm² erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgefahr verboten.

• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über oder unter dem Gerät oder über heiße und/oder scharfkantige Flächen verlegt wird.

• Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller haftet nicht für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden. 4 Aufbau und Funktion In diesem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und zur Funktion des Gerätes.

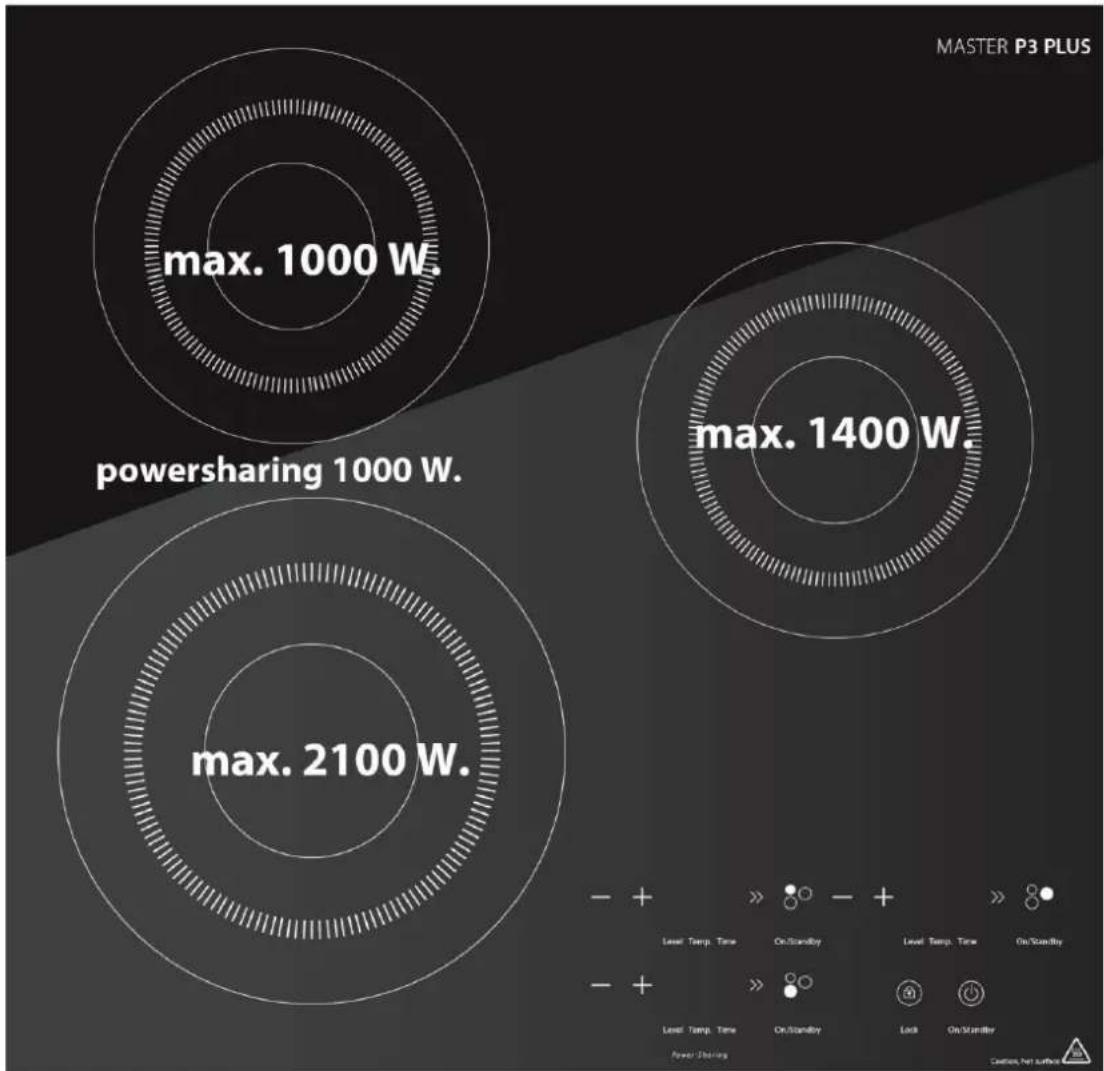

4.1 Gesamtübersicht23

4.1.1 Hinweise am Gerät

Dieser Hinweis und das Anzeigen von „H“ im Display dienen zur Warnung, dass das Keramikfeld heiß sein kann. Der Induktionskocher selbst entwickelt zwar während des Kochvorgangs keine Hitze; die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle! Beachten Sie die folgenden Sicherheitshinweise, um sich nicht am heißen Gerät zu verbrennen: Verbrennungsgefahr an heißer Oberfläche! ► Die Oberfläche des Keramikfeldes nicht berühren, solange sie heiß ist (H erscheint im Display). ► Keine Gegenstände auf dem heißen Keramikfeld ablegen.

4.2 Bedienelemente und Displays

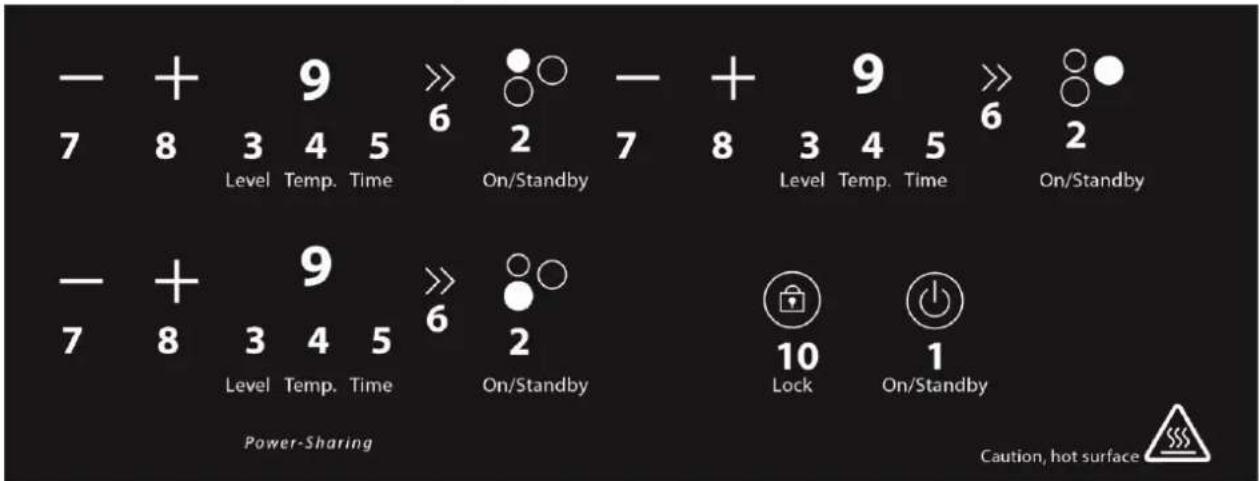

4.2.1 Bedienfelder und Displays

1. Hauptschalter An/Standby

2. An/Standby-Schalter je Kochfeld

3. Funktionsanzeige: Leistungsstufe

4. Funktionsanzeige: Temperatur

5. Funktionsanzeige: Zeit

6. Auswahltaste zum Anwählen von Leistungsstufe, Temperatur, Timer

7. Wahltaste (-), Reduzierung der Leistungsstufe, Temperatur oder Dauer

8. Wahltaste (+), Leistungsstufe, Temperatur oder Dauer kann erhöht werden

9. Separates LED Display jedes Kochfeldes

10. Lock / Kindersicherung / gegen unbeabsichtigtes Verstellen

Der Induktionskocher hat drei Kochfelder. Durch die drei Bedienfelder können Sie die drei Kochfelder unabhängig voneinander individuell einstellen. Das Display dient zur Anzeige der vorgewählten Temperatur, Leistungsstufe, der Timer- Zeit und im Fehlerfall zur Darstellung des Fehlercodes.24

Das Gerät sendet nach dem Einschalten und im Fehlerfall ein akustisches Signal aus.

4.2.3 Überhitzungsschutz

Das Gerät ist mit einem Überhitzungsschutz ausgerüstet. Wenn die Temperatur des Gerätes die kritische Grenze überschreitet, wird der entsprechende Fehlercode „E05“ angezeigt. Das Gerät schaltet aus Sicherheitsgründen die weitere Energiezufuhr ab. Nach der Abkühlphase kann das Gerät aus- und wieder eingeschaltet werden. ► Nähere Informationen zu den Fehleranzeigen finden Sie im Kapitel „Störungsanzeigen“.

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Unterseite des Gerätes. 5 Bedienung und Betrieb In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden. ► Das Gerät während des Betriebes nicht unbeaufsichtigt lassen, um bei Gefahren schnell eingreifen zu können.

5.1 Funktionsweise und Vorteile von Induktionskochstellen

Bei einem Induktionskochfeld wird die Wärme nicht von einem Heizelement über das Kochgefäß auf die zu garende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktionsströmen direkt im Kochgefäß erzeugt. Eine Induktionsspule unterhalb der Glaskeramik-Kochfläche erzeugt ein elektromagnetisches Wechselfeld, das die Glas-Keramikplatte durchdringt und im Geschirrboden den Wärme erzeugenden Strom induziert. Vorteile des Induktionskochfeldes

• Energiesparendes Kochen durch direkte Energieübertragung auf den Topf.

• Erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird.

• Energieübertragung zwischen Induktionskochzone und Topfboden mit hohem Wirkungsgrad.25

• Hohe Aufheizgeschwindigkeit.

• Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topfboden erwärmt wird.

• Überlaufendes Kochgut brennt nicht fest.

• Schnelle, feinstufige Regelung der Energiezufuhr.

5.2 Hinweise zum Kochgeschirr

Das für die Induktionskochfläche benutzte Kochgefäß muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichende, plane Bodenfläche besitzen. So können Sie die Eignung des Gefäßes feststellen: Vergewissern Sie sich, dass das Gefäß einen Hinweis für die Eignung zum Kochen mit Induktionsstrom trägt, oder führen Sie den folgenden Magnettest durch: ◆ Führen Sie einen Magneten (z.B. einen Haftmagneten einer Magnettafel) an den Boden Ihres Kochgefäßes heran. Wird er kräftig angezogen, so können Sie das Kochgefäß auf der Induktionskochfläche benutzen. Die folgende Tabelle dient als Anhaltspunkt zur Auswahl des richtigen Kochgeschirrs: Geeignetes Kochgeschirr Ungeeignetes Kochgeschirr (Displayanzeige: - - -) Kochgeschirr mit ferromagnetischem (eisenhaltigen) Boden Gefäße aus Kupfer, Aluminium, feuerfestem Glas und andere nichtmetallische Gefäße Emaillierte Stahlgefäße mit starkem Boden Gefäße aus rostfreiem Stahl ohne magnetischen Eisenkern Gusseiserne Gefäße mit emailliertem Boden Gefäße, die keine plane Auflage auf dem Kochfeld haben Gefäße aus rostfreiem Mehrschichten- Stahl, rostfreiem Ferritstahl bzw. Aluminium mit Spezialboden Gefäße mit einem Bodendurchmesser kleiner 12 cm und größer als 24 cm

► Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Geräusche auftreten, die auf die Bauart dieser Töpfe zurückzuführen sind. Beachten Sie auch die folgenden Hinweise zur Verwendung geeigneten Kochgeschirrs: ► Benutzen Sie nur Töpfe mit induktionsgeeignetem Boden. ► Das maximal zulässige Gewicht von allen Töpfen mit Inhalt darf 6 kg nicht überschreiten.26 ► Vorsicht bei der Verwendung von hohlwandigen Simmertöpfen. Diese Töpfe können unbemerkt leer kochen. Dies führt zu Beschädigungen am Topf und am Kochfeld. ► Lassen Sie die Oberfläche des Kochgeschirrs nicht über die Oberfläche kratzen. (Eine zerkratzte Glaskeramikoberfläche beeinträchtigt nicht den Gebrauch des Gerätes).

5.3 Sicherheitshinweise

► Das Gerät während des Betriebes nicht unbeaufsichtigt lassen, um bei Gefahren schnell eingreifen zu können. ► Das Gerät nicht während des Betriebes oder mit heißem Kochgeschirr auf der Kochstelle versetzen. ► Achten Sie darauf, dass das Kochgeschirr mittig auf dem Kochfeld steht. Es darf weder auf dem Bedienfeld, noch auf dem Rahmen abgestellt werden. ► Keine metallischen Küchenutensilien, Koch- oder Pfannendeckel, Messer oder andere Gegenstände aus Metall auf die Kochstelle legen. Wenn das Gerät eingeschaltet wird, könnten sich diese Gegenstände erhitzen. ► Keine Aluminiumfolie oder Metallplatten auf die Geräteoberfläche legen, um Überhitzung zu vermeiden. ► Die heiße Oberfläche des Keramikfeldes nicht berühren. Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle. ► Halten Sie die Kochstelle und den Topfboden immer trocken und sauber. Wenn zwischen Topfboden und Kochstelle Flüssigkeit gelangt, kann diese verdampfen und durch den entstehenden Druck der Topf in die Höhe springen. Verletzungsgefahr.

► Schalten Sie das Gerät nach Gebrauch aus. So vermeiden Sie unnötigen Energieverbrauch und gewährleisten Ihre Sicherheit. ► Wenn Sie das Gerät längere Zeit nicht nutzen, empfehlen wir den Netzstecker aus der Steckdose zu ziehen.

5.4 Betrieb des Gerätes

5.4.1 3 Induktionskochfelder

Das rechte Induktionskochfeld hat 10 Leistungsstufen und läuft unabhängig von den anderen Feldern. Wenn Sie entweder nur das untere Kochfeld links (10 Leistungsstufen) oder nur das obere Kochfeld links (5 Leistungsstufen) nutzen, laufen diese ebenfalls unabhängig von einander. Wenn Sie allerdings das Kochfeld unten links und oben links gemeinsam betreiben, sind die Leistungsstufen dieser Kochfelder zusammen maximal 11 Stufen (Powersharing). Wenn das obere Kochfeld eine Leistungsstufe 1-5 nutzt, kann die Leistungsstufe der unteren Platte bis maximal 5 eingestellt werden.27 Wenn das untere Kochfeld eine Leistungsstufe über 5 nutzt, wird die Leistungsstufe für das obere Kochfeld entsprechend der Tabelle angepasst: Leistungsstufen unteres linkes Kochfeld

Befolgen Sie die untenstehenden Hinweise zum sicheren Betrieb des Gerätes: Netzstecker in eine geeignete Steckdose stecken. Innerhalb von 3 Sekunden nach Anschluss des Geräts an den Stromkreislauf ertönt ein akustisches Signal. Das Display zeigt die Temperatur der Oberfläche des Induktionskochfeldes an. Wenn die Temperatur der Oberfläche unter 50°C liegt, wird „L“ angezeigt, wenn die Temperatur der Oberfläche über 50°C liegt, zeigt das Display „H“. Drücken Sie den Hauptschalter An/Standby (1). Die LED über An/Standby (1) blinkt. Ein akustisches Signal ertönt. Ein geeignetes Kochgeschirr mit dem Koch- / Bratgut zentriert auf die Kochstelle stellen (Ø 120 mm - 240 mm). Nun drücken Sie die Taste An/Standby (2) des entsprechenden Kochfeldes. Die Kontrollampe „Level“ leuchtet und ein akkustisches Signal ertönt. Wenn das Display --- anzeigt, überprüfen Sie den Topf (siehe Kapitel „geeignetes und nicht geeignetes Kochgeschirr“ oder „Probleme/Störungsbehebung“).

5.4.2 Leistungsmodus

Um die Leistungsstufe auszuwählen, drücken Sie die Auswahltaste >> (6) so lange, bis die Funktionsanzeige Leistungsstufe (3) leuchtet. Mit der voreingestellten Leistungsstufe „5“ schaltet sich das Gerät ein. Sie können die Leistungsstufen 1-10 (1-5) wählen, indem Sie die Tasten + oder – (7 oder 8) drücken. ► Wir empfehlen die Leistungsstufen zu nutzen um z.B. Wasser zu kochen, oder Gemüse zu dünsten. So wird eine Aktivierung des Überhitzungsschutzes ausgeschlossen.

5.4.3 Temperaturmodus

Um die Temperaturstufe auszuwählen, drücken Sie die Auswahltaste >> (6) so lange, bis die Funktionsanzeige Temperatur (4) leuchtet. Mit der voreingestellten Temperaturstufe „120“ schaltet sich das Gerät ein. Sie können die Temperaturstufen 60, 80, 100, 120, 140, 160, 180, 200, 220 und 240°C wählen, indem Sie die Tasten + oder – (7 oder 8) drücken. ► Wenn Sie tiefgekühltes Essen oder etwas sehr heiß anbraten möchten, empfehlen wir, die Funktion „Temperatur“ auszuwählen, da sich hier Temperaturen bis zu 240°C erreichen lassen, ohne das der Überhitzungsschutz ausgelöst wird. ► Bitte beachten Sie, dass das Gerät bei der Verwendung des Temperaturmodus möglicherweise eine geringere Leistung nutzt als bei Verwendung des Leistungsmodus.28

Nach der Wahl der Temperatur oder der Leistungsstufe drücken Sie die Auswahltaste >> (6) so lange, bis die Funktionsanzeige Zeit (5) leuchtet. Das Display zeigt nun die Zeit „0“. Mit den Tasten + oder – (7 oder 8) lässt sich die Dauer in 1-Minuten-Intervallen (bis max. 180 min.) einstellen. Wenn die eingestellte Zeit abgelaufen ist, gibt es ein akustisches Signal und das Gerät, bzw. das Kochfeld begibt sich in den Standby-Modus. ► Während des Timerbetriebes können Sie die Dauer beliebig mit den Tasten +/- (7/8) einstellen. Durch die Memory-Funktion bleiben die Einstellungen von Leistungs- und Temperaturstufe unverändert bestehen. ► Während des Kochvorgangs kann die Temperatur und Leistungsstufe nach Belieben neu eingestellt werden. Auch den Timer können Sie immer wieder neu einstellen.

5.4.5 Kindersicherung

Die Kindersicherung verhindert den unbeaufsichtigten Gebrauch des Gerätes durch Kinder oder das unbeabsichtigte Verstellen der Tasten. Aktivieren der Kindersicherung: Drücken Sie die Taste Lock (10) bis die LED darüber aufleuchtet. Im verriegelten Zustand sind alle Tasten außer des Hauptschalters An/Standby (1) deaktiviert. Die Kochfelder heizen weiter, entsprechend der zuvor eingestellten Leistungs- oder Temperaturstufen. Deaktivieren der Kindersicherung: Drücken Sie die Taste Lock (10), bis die LED darüber erlischt.

Das gesamte Gerät wird über den Hauptschalter An/Standby (1) ausgeschaltet. Das einzelne Kochfeld kann über An/Standby (2) des jeweiligen Kochfeldes ausgeschaltet werden. Das Display zeigt die Restwärme der Oberfläche des Induktionskochfeldes an. Wenn die Temperatur der Oberfläche unter 50°C liegt, wird „L“ angezeigt, wenn die Temperatur der Oberfläche über 50°C liegt, zeigt das Display „H“. ► Beachten Sie, dass der Lüfter des Gerätes nach dem Ausschalten eine Zeit lang weiterläuft, um die im Gerät gestaute Hitze abzuführen. ► Sollten Sie das Gerät längere Zeit nicht verwenden, ziehen Sie den Stecker aus der Steckdose, um das Gerät vom Stromnetz zu trennen.29 6 Reinigung und Pflege In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden.

6.1 Sicherheitshinweise

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen: ► Das Gerät muss regelmäßig gereinigt und Kochrückstände entfernt werden. Ein nicht in einem sauberen Zustand gehaltenes Gerät wirkt sich nachteilig auf die Lebensdauer aus und kann zu einem gefährlichen Gerätezustand führen. ► Schalten Sie das Gerät vor dem Reinigen aus und ziehen Sie den Stecker aus der Steckdose. ► Das Kochfeld kann nach dem Benutzen heiß sein. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist. ► Reinigen Sie das Gerät nach der Verwendung, sobald es abgekühlt ist. Zu langes Warten erschwert die Reinigung unnötig und macht sie im Extremfall unmöglich. Zu starke Verschmutzungen können unter Umständen das Gerät beschädigen. ► Wenn Feuchtigkeit in das Gerät eindringt, können elektronische Bauteile beschädigt werden. Achten Sie darauf, dass keine Flüssigkeit durch die Lüftungsschlitze in das Geräteinnere gelangt. ► Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben. ► Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel. ► Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.

◆ Keramik-Kochfeld, Gehäuse und Bedienfeld Das Keramik-Kochfeld mit einem weichen angefeuchteten Tuch oder unter Verwendung einer milden, nicht scheuernden Seifenlösung abwischen. ► Verwenden Sie keine lösungshaltigen Reinigungsmittel wie z.B. Benzin, um die Kunststoffteile nicht zu beschädigen.30 7 Störungsbehebung In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

7.1 Sicherheitshinweise

► Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. ► Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

7.2 Störungsanzeigen

Im Fehlerfall wird im Display ein Fehlercode ausgegeben, der die Fehlerursache beschreibt. Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen. Fehler Möglicher Grund Lösung

Warteposition Stellen Sie einen geeigneten Topf / Pfanne auf das Induktionskochfeld (siehe Kapitel „geeignetes und ungeeignetes Kochgeschirr“) E01 Anzeige zu niedriger Spannung (<140V) Die Versorgungsspannung liegt nicht im geforderten Bereich. Geeignete Steckdose verwenden. E02 Anzeige zu hoher Spannung (>260V) E03 IGBT Kurzschluss Das Gerät muss zur Reparatur an den Kundendienst gesendet werden. E04 IGBT Überhitzungsschutz Auslöser der Überhitzung entfernen. Gerät abkühlen lassen. Gerät aus- und wieder einschalten, um den Fehler zu quittieren. E05 Überhitzungsschutz im Leistungsmodus (>150°C) Auslöser der Überhitzung entfernen. Gerät abkühlen lassen. Gerät aus- und wieder einschalten, um den Fehler zu quittieren. E06 Temperatursensor Problem oder Kurzschluss Der Temperatursensor unter der Glaskeramik- Oberfläche ist defekt. Das Gerät muss zur Reparatur an den Kundendienst gesendet werden. E07 + E08 Technischer Defekt Das Gerät muss zur Reparatur an den Kundendienst gesendet werden.

► Sollten nach längerer Wartezeit und Neustart des Gerätes weiterhin Fehleranzeigen erscheinen, muss das Gerät zur Überprüfung an den Kundendienst geschickt werden.31

7.3 Störungsursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen. Fehler Mögliche Ursache Behebung Keine Anzeige Netzstecker nicht eingesteckt Netzstecker einstecken Sicherung nicht eingeschaltet Sicherung einschalten

► Wenn Sie mit den oben genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst. 8 Entsorgung des Altgerätes Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll. ► Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Händler. ► Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird. 9 Garantie Für dieses Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind. Ihre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Weitergehend sind Verschleißteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen. Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt. Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen lässt. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt. Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen.32 Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen. Weitere Ansprüche sind ausgeschlossen. Zur Geltendmachung eines Garantieanspruches setzen Sie sich bitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung.

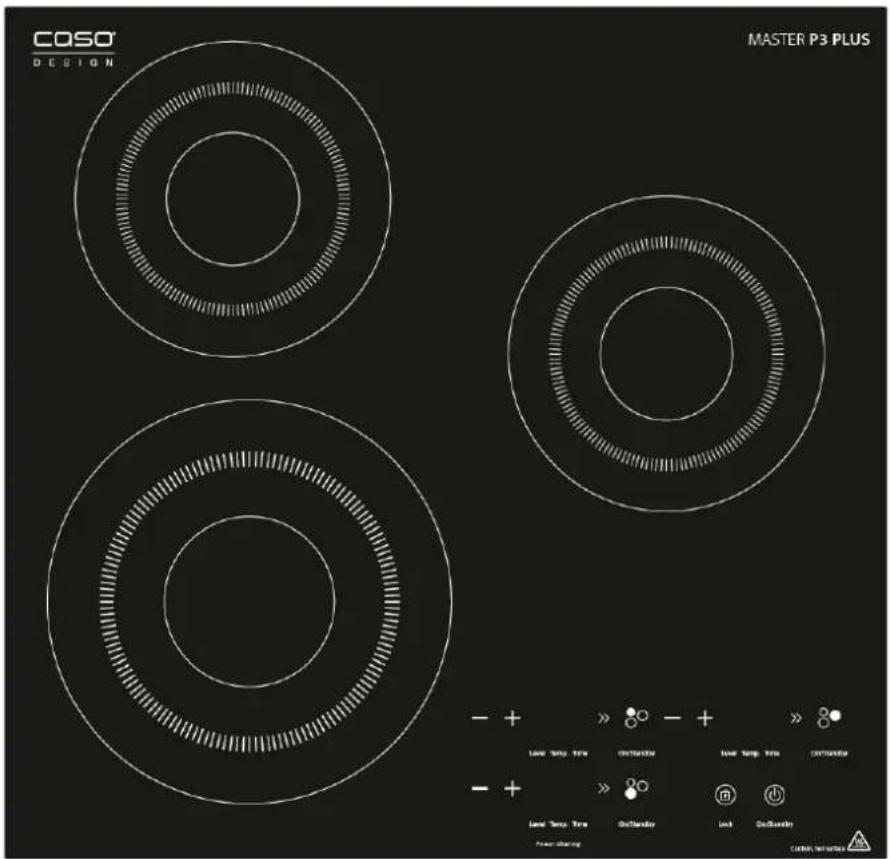

10 Technische Daten Gerät Induktionskocher mit 3 Feldern Modell Master P3 Plus (2151) Anschlussdaten 220V-240V;50Hz/60Hz Leistungsaufnahme 3500 W (Max.), Standby “gemäß ErP stufe 2” Temperaturbereich 60 °C bis 240 °C Geräuschemission des Gerätes weniger als 70 dB (A) Außenabmessungen (B/H/T) 535 x 65 x 520 mm Gewicht 7,40 kg33 Original Operating Manual Induction cooker with 3 hobs Master P3 Plus (2151)34 11 Operating Manual
