BEDIENUNGSANLEITUNG Pico IR REVO

FrançaisDeutsch BedienungsanleitungInhalt Pico IR sagt Hallo! 3 Pico Überblick 3 Garantie + Registrierung 3 Vor der Inbetriebnahme 3 Wi-Fi Internet Verbindung 3 Das Radio registrieren 3 Bedienung und Anschlüsse 4 Die Fernbedienung 4 Pico einschalten 4 Handhabung der Fernbedienung 4 Einschalten 5 So können Sie Pico bedienen 5 Pico Menü erklärt 5 Internet Radio Modus 6 Verbindung mit dem WiFi 6 Internet Radio Merkmale 7 Eine Station auswählen 7 Einen Podcast auswählen 7 Meine Favoriten 8 Stationen zufügen 8 Hilfe 8 Internet Radio Portal 8 Zugriff auf zusätzliche Funktionen 8 Das Radio registrieren 8 Music Player Modus 9 Windows PC Set-UP 9 Apple Mac Set-Up 10 FM Modus 11 MPort Modus 11 System Setup 12 Info 12 Problemlösungen 12 Copyright und Danksagungen Copyright © 2009 Revo Technologies Ltd. Alle Rechte sind vorbehalten für Revo Technologies Ltd The Inox Building Caldwellside Lanark Scotland United Kingdom ML11 7SR Tel. [phone] Int. Tel. [phone] Fax. [phone] Int. Fax. [phone] Email. [e-mail] Website: www.revo.co.uk Die in dieser Bedienungsanleitung enthaltenen Informationen wurden zum Zeitpunkt der Veröffentlichung als korrekt erachtet. Da die ständige Weiterentwicklung Teil unserer Firmenpolitk ist, können Informationen ohne Vorankündigung geändert werden. Revo, Pico und M-Port sind Marken oder registrierte Marken der Revo Technologies Limited. iPod® ist eine registrierte Marke der Apple Computer, Inc. Sicherheitshinweise Benutzen Sie dieses Radio nie in der Nähe von Wasser. Vermeiden Sie das Eindringen von kleinen Gegenständen oder Flüssigkeit ins Radioinnere. Entfernen Sie keine Schrauben oder Gehäuseteile. Benutzen Sie nur das mitgelieferte Netzgerät. EWG: Dieses Produkt wurde gemäß den EU- Anforderungen entwickelt und typgeprüft. Es trägt eine CE-Kennzeichnung. Technische Hilfe Sollten Sie Probleme bei der Bedienung dieses Pico IR haben oder sollte dieses Gerät fehlerhaft sein, kontaktieren Sie bitte unseren technischen Support unter der folgenden Rufnummer:

Alternativ schreiben Sie uns bitte eine Email an oder besuchen Sie unsere Internetseite unter: www.revo.co.uk/support Vorwort

DeutschPico IR im Überblick Wichtigste Merkmale Zugriff auf Tausende von Radiostationen Suche nach Land oder Genre Zugriff auf ‘Listen Again’ Automatisches Update der Stationsliste Keine Kosten für Mitgliedschaft Pico IR kann unabhängig vom Stromnetz betrieben werden und bringt Ihnen eine Vielzahl von Radiostationen rund um die Welt. Pico IR bietet Ihnen hochqualitatives digital Audio in einem spritzwassergeschützten Gehäuse sowie die Bequemlichkeit eines eingebauten Akkus. Pico IR kann auch als Hochqualitäts- Lautsprecher für Ihren iPod® (oder Ihren MP3-Player oder externe Tonträger) dienen. In seiner Klasse führende Audio Eigenschaften und die Möglichkeiten Musik von Ihrem PC oder Mac abzurufen, machen Pico IR zur ersten Wahl innerhalb der digitalen Radiogeneration Garantie Revo Technologies Ltd garantiert dem Käufer die einwandfreie Funktion und Beschaffenheit des Gerätes für eine Frist von 1 Jahre ab Kaufdatum. Der Garantieanspruch erlischt bei unsachgemäßer Behandlung sowie bei nicht autorisierten Fremdeingriffen. Should Sollten Sie Probleme mit Pico IR haben, so kontaktieren Sie bitte Ihren Händler oder beachten Sie die Kundendiensthinweise auf Seite 2 dieser Anleitung. Garantie Registrierung Bedingung für eine Garantieleistung ist dieRegistrierung Ihres Kaufes auf der RevoInternestseite www.revo.co.uk/register Sie können auch die beigefügteGarantiekarte nutzen. Netzwerk Verbindung Um Pico IR zu betreiben, benötigen Sie Zugang zu einem drahtlosen W-LAN/WiFi Breitbandzugang/DSL Anschluss. Bitte lesen Sie die Hinweise auf Seite 6 dieser Anleitung. NB. Wenn das zur Verfügung stehende WLAN/WiFi Netz die Verschlüsselung nach WEP (Wired Equivalent Privacy) oder WPA (WiFi Protected Access) nutzt, müssen Sie die entsprechende Zugangskennung eingeben. Erst danach kann Sie Pico mit dem Internet verbinden. Danke, dass Sie sich für das Pico IR Internet Radio, entschieden haben. Wir sind sicher, dass es Sie, durch seine technische Qualität bedingt, auf Jahre mit Unterhaltung begleiten wird. Diese Anleitung wird Ihnen zunächst einen schnellen Überblick geben, sodass Sie schnell einschalten und Ihr Webradio genießen können. Weiter zeigt sie Ihnen die mehr komplexen Eigenschaften dieses Produktes und gibt Ihnen Informationen zu den Themen Sicherheit, Garantie und Registrierung. Pico IR sagt Hallo! Hinweise vor dem Einschalten WICHTIG Um sicher zu sein, dass Ihre Pico IR über den neuesten Softwarestand verfügt, und damit jeweils die neuesten Softwarefunktionen

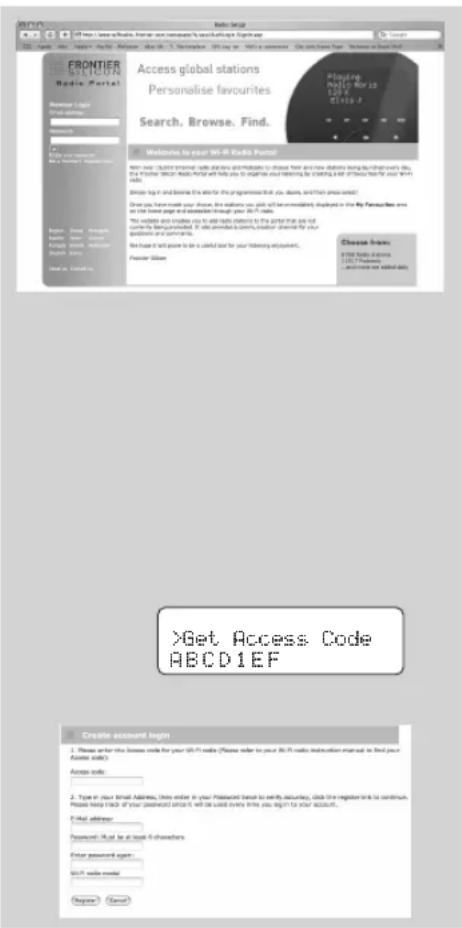

anbietet, führen Sie bitte zunächst ein Software Update aus. Bitte lesen Sie deswegen die Hinweise auf Seite 12 der Bedienungsanleitung. Registrierung des Radios und Zugriff auf zusätzliche Dienste Einige der fortgeschrittenen Funktionen können nur interaktiv genutzt werden. Besuchen Sie dazu das Frontier Internet Radio Portal www.wifiradio-frontier.com. Diese Seite erlauben es Ihnen, eine “Favoritenliste” zu erstellen und neue Sender hinzuzufügen, sowie Podcasts aufzurufen. Lesen Sie dazu die Hinweise auf Seite 8 der Anleitung.

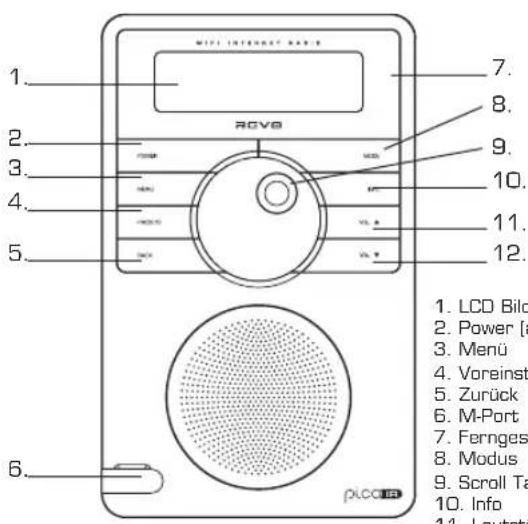

DeutschBedienung und Anschlüsse Fernbedienung Ihr Pico Radio wird durch das Hauptstromnetz mit Hilfe des mitgelieferten Netzgeräts oder durch seine wieder aufladbaren, internen Batterien betrieben. Für den Netzbetrieb stecken Sie den Netzgerätestecker in die DC-Adapterbuchse auf der Rückseite des Pico Radios. Während das Pico Radio an das Stromnetz angeschlossen ist, beginnen die internen Batterien mit dem Aufladen. Nach dem vollständigen Aufladen können Sie die Batterie für 12 Stunden nutzen. Benutzen Sie nur das mitgelieferte Netzgerät. Ersatzteile finden Sie auf www.revo.co.uk

7. Ferngesteuerter Sensor

12. Lautstärke runter

8. Lautstärke runter

2. Stereoausgang RCA

5. 3.5mmKopfhörerbuchse

DeutschErste Schritte Pico IR ist ein anspruchsvolles Digitalradio mit verschiedenen Bedienmodi und vielen erweiterten Funktionen. Zur bestmöglichen Nutzung der Funktionen des Pico Radios ist es wichtig, die Bedienung des cursorbasierten Kontrollsystems und die Menüfunktionen des Gerätes zu verstehen und zu erlernen. Bedienung des Pico Radios Die Bedienung des Pico Radios basiert auf einem zentralen Scroll Tasten (mit einer Auswahlfunktion durch Drücken). SCROLLER: Lassen Sie den Scroll Tasten im und gegen den Uhrzeigersinn durch die Menüoptionen gleiten. ZUR AUSWAHL SCROLLER DRÜCKEN: Drücken Sie, um etwas auszuwählen den Scroll Tasten. Im FM Modus wird durch Drücken der Scroll Tasten die FM Sendersuche ausgelöst. ZURÜCK: Drücken Sie diese Taste, um zum Anfang des vorher gewählten Menüs zurückzukehren. Mehrfaches Drücken bringt Sie zum Hauptmenü des aktuellen Modusmenüs zurück. MENÜ: Drücken Sie diese Taste um das Bedienmenü des aktuell ausgewählten Modus zu betreten (oder zu diesem zurückzukehren). Drücken Sie die Taste ein zweites Mal, um zum Wiedergabebildschirm zurückzukehren. MODUS: Ruft in Reihenfolge alle Bedienmodi auf. Mit Hilfe dieser Tasten sind Sie in der Lage, durch Pico verschiedene Menüs zu steuern und die meisten Produktfunktionen zu nutzen. Pico Menüs Pico verfügt über drei Menüarten: Hauptmenü Picos Hauptmenü entspricht der obersten (ersten) Menüebene und ermöglicht den Zugang zu den verschiedenen Bedienmodi. Es können weiterhin Grundeinstellungen vorgenommen und Informationen wie Softwareversion und ID Nummer des Radios aufgerufen werden. Modusmenü Die Modusmenüs werden so genannt, weil sie die zugänglichen Funktionen innerhalb jedes Bedienmodus (DAB Modus, FM Modus, usw.) anzeigen. Durch Drücken der MENÜ Taste, können Sie jederzeit das Menü des aktuellen Bedienmodus aufrufen. In jedem Modusmenü ist auch das Hauptmenü aufgeführt, zu welchem Sie durch Auswahl dieser Option zurückkehren (wie oben beschrieben). Hauptmenü Das Hauptmenü erlaubt den Zugriff auf die folgenden Modi und Untermenüs: Internet Radio Music Player

M-Port System Setup Info Mit Hilfe des Scrollers kann eine Option auswählt werden, indem Sie diesen durch die Menüoptionen gleiten lassen. Wurde die gewünschte Option gefunden, wird sie durch Drücken des Scrollers ausgewählt.

DeutschVerbindung mit WiFi / W-LAN Netzwerk Um eine Verbindung mit dem Internet aufzubauen, müssen Sie zuerst eine DSL oder andere Breitband Verbindung aufbauen. Wählen Sie zuerst im Pico Hauptmenü “Internet Radio” aus, oder drücken Sie die MODE bis “Internet Radio Mode” im Display erscheint. Pico fragt Sie nun nach einer W-LAN Region. Um die Funktion auszuführen, nutzen Sie bitte die Cursor Tasten um durch die Auswahl zu blättern. Durch Druck auf den SELECT oder Knopf bestätigen Sie Ihre Auswahl. Pico fragt Sie nun, welches der gefundenen WiFi / W-LAN Netzwerke Sie nutzen wollen. Sofern mehr als eine Netzwerk gefunden wurde, werden alle Angezeigt. Um Ihr Netzwerk auszuwählen, nutzen Sie bitte den Scroll Tasten um eine der angebotenen Optionen auszuwählen. Durch Druck auf den SELECT oder Knopf bestätigen Sie Ihre Auswahl. Sofern das von Ihnen ausgewählte Netzwerk keine Passworteingabe verlangt, verbindet Sie Pico IR nun automatisch mit dem Netzwerk. Falls das ausgewählte Netzwerk nach der Eingabe eines Zugangsschlüssels verlangt, geben Sie bitte das entsprechende Passwort ein. Bedenken Sie bitte dabei, dass Passwörter sensibel für Gross- und Kleinschreibung sind. Sobald das Passwort komplett eingegeben ist, wählen Sie mit dem blinkenden Cursor das Return Symbol und drücken Sie. Pico wird Sie nun mit dem Netzwerk verbinden. Pico erinnert sich automatisch an den Zugangsschlüssel, es ist nicht nötig diesen erneut einzugeben, auch wenn Pico von der Netzstromversorgung getrennt wurde. Pico speichert ebenso die Zugangsschlüssel für verschiedene WiFi/W-LAN Netzwerke. Sie sich mit einem abweichenden WiFi/W- LAN Netzwerk verbinden möchten, können Sie dies über den Menüpunkt Wizard in der Internet Setup Option des Hauptmenüs, indem Sie das entsprechende Schlüsselwort eingeben. Fortgeschrittene Nutzer können die WiFi/W-LAN Einstellungen auch durch Zugriff auf den System Setup Menüpunkt im Hauptmenü vornehmen. Internet Radio Modus >Most of Europe USA [Rescan] [Wired] >My Home Network >Connected Key: 0123456789< C Please wait Connecting... >Internet setup Time setup

DeutschEinen Sender auswählen Um eine Station auszuwählen , wählen Sie bitte Internet Radio Mode aus dem Hauptmenü aus oder drücken Sie den MODE Knopf so oft, bis in der Anzeige Internet Radio Mode erscheint. Mit der Scroll Tasten blättern Sie zu der Option Stations und drücken Sie zu auswählen. Sie haben nun die Möglichkeit einen Sender nach Location (Land), Genre (Musikstil), Alphabetisch Gelistet, Beliebtheit oder Neue Stationen auszuwählen. Mit den Scroller blättern Sie durch die Liste und drücken Sie um Ihre Auswahl zu bestätigen. Die Auswahl von Location bietet Ihnen zunächst eine alphabetische Auswahl der Kontinente / Regionen an, danach eine Liste der Länder. Nutzen Sie die und Cursor Tasten um n der Liste zu blättern. Durch Druck auf die Taste wählen Sie das Land aus. Ihnen wird nun die Wahl eines Genres / einer Programmrichtung angeboten um Ihre Suche zu verfeinern. Nach der Eingabe Ihrer Suchkriterien werden alle Sender angezeigt, die Ihren Suchkriterien entsprechen. Wählen Sie eine Station aus der Liste aus und Sie können den Sender hören. Auswahl eines Podcasts Podcasts (werden auch als “Listen Again” bezeichnet) werden auf die gleiche Weise ausgewählt wie ein normaler Sender. Wählen Sie Podcast aus dem Internet Radio Menü, Sie können einen Sender nach Location/ Örtlichkeit, Genre/Musikrichtung oder nach einer Kombination von beidem auswählen. Der Hauptunterschied ist, dass nach der Auswahl einer Station eine Liste der verfügbaren Podcasts bzw. Shows angezeigt wird. Machen Sie Ihre Auswahl mit dem Scroll Tasten und drücken Sie zum auswählen. Die Internet Radio Funktion nutzen Die Internet Radio Funktion erlaubt Ihnen eine Auswahl zwischen einer Reihe von Diensten, inklusive Live Radio oder Podcasts. Das Radio Menü bietet Ihnen die folgenden 5 Funktionen zur Auswahl an: My Favourites: Used Nutzen Sie diese Funktion um zwischen Ihren Lieblingssen dern zu navigieren. Diese Liste erstellen Sie über Ihren PC / Mac auf dem Internetportal. Lesen Sie dazu die Hinweise auf Seite 8 der Anleitung. Stations: Sie können Sender nach Location/Örtlichkeit, Genre/Musikstil, Popularität/Beliebtheit, neue Sender oder nach alphabetischer Reihenfolge. Podcast: Podcasts bzw. “Listen Again” Dienste können Sie nach Location/Örtlichkeit oder Genre/Musikstil. My Added Stations: Listet alle Sender, die Sie persönlich bei einem Besuch des vTuner Internet Radio Portals ausgewählt haben. Lesen Sie dazu die Hinweise auf Seite 8 dieser Anleitung. Help: Hier finden Sie Ihren Zugangscode, siehe Seite 8 Internet Radio Mode My Favourites >Stations Location >Genre Location >Genre Finland >France BBC Radio 1 >BBC 1Xtra BBC Radio 1 Playing >Podcast My Added Stations >Podcast My Added Stations >BBC 6 Music BBC Radio 7

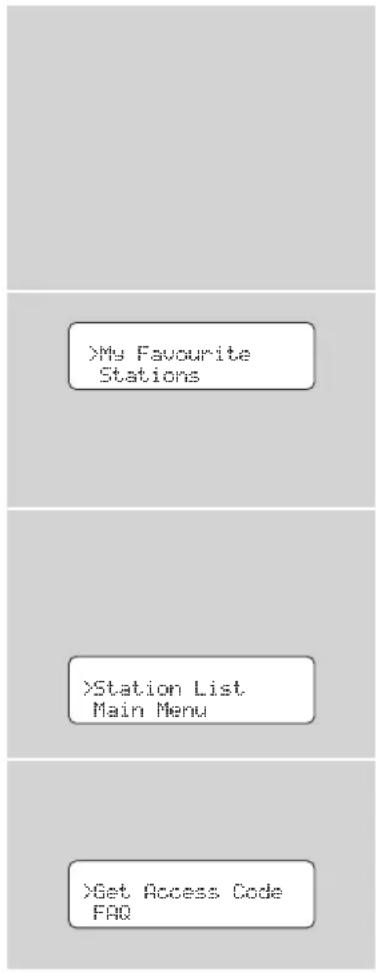

DeutschMeine Favoriten Es ist möglich eine Liste bzw. Listen Ihrer Lieblingsstationen zusammenzustellen, was Ihnen eine schnelle Auswahl unter verschiedenen Sendern erlaubt. Um diese Funktion zu nutzen, müssen Sie zunächst Ihr Radio auf dem Frontier Internet Radio Portal registrieren. Lesen Sie bitte den nachfolgenden Punkt Internet Radio Portal um die Details kennenzulernen. Im Internet Radio Mode wählen Sie Station List aus den Optionen aus, dann wählen Sie My Favourites. Nur wenn Sie eine My Favourites Liste auf dem Frontier Portal erstellt haben, erscheint diese in der Anzeige von Pico. Die “Added Stations” Liste Sofern Sie eine oder mehrere eigenen Sender zu Picos schon sehr umfangreichen Senderliste hinzugefügt haben ( über das Frontier Portal – siehe den nachfolgenden Punkt ) werden diese hier gelistet. Die My Added Stations Funktion kann unter dem Menüpunkt Station List im Internet Radio Modus abgerufen werden. Hilfe Unter dem Menüpunkt HILFE können Sie den Zugangscode finden, der verlangt wird, wenn Sie sich auf dem Frontier Portal (bitte lesen Sie die nachfolgenden Hinweise) registrieren. Sie finden unter dieser Rubrik auch ein hilfreiches FAQ Audioband. Internet Radio Portal Zugriff auf zusätzliche Funktionen Einige der höher entwickelten Pico IR Funktionen können Sie nur nutzen, indem Sie das Frontier Internet Radio Portal besuchen. Um diese Funktionen zu nutzen, müssen Sie zunächst Ihr Radio registrieren. Das Radio registrieren Zuerst öffnen Sie Ihren Internet Browser auf Ihrem PC oder Mac und besuchen das Frontier Portal unter der Adresse http://www.wifiradio-frontier.com Klicken Sie auf den Register das Sie auf dem linken Panel finden) und beginnen Sie den Registrationsprozess. Es wird nunmehr der Zugangscode abgefragt. Um Ihren Zugangscode zu erfahren, wählen Sie am Radio den Internet Radio Mode aus, und danach die Station List Option, dann wählen Sie HELP (HILFE) aus. Aus dem Hilfemenü wählen Sie dann “Get Access Code”. Füllen Sie nun den Rest des Zugangsformulars aus. Sie sind danach in der Lage sich einzuwählen und die fortgeschrittenen Funktionen und Services des Frontier Internet Radio Portals zu nutzen. >My Favourite Stations >Station List Main Menu >Get Access Code FAQ >Get Access Code ABCD1EF

DeutschMusic Player Modus Music Player Operation Die Media Player Funktion von Pico IR erlaubt die Wiedergabe von ACC, AIFF, AU, MP3, RM, WAV und WMA Audio Dateien sowie von M3U Wiedergabelisten, die sich auf Ihrem Audio Dateien sowie von M3U Wiedergabelisten, die sich auf Ihrem Netzwerk PC oder Mac befinden. Die Media Player sind mit einwandfreier Funktion getestet unter Windows 2000, Windows XP, Windows Vista and Mac OSX 10.2 – 10.4.9 (nicht mit Mac OSX ‘Leopard’). Windows PC Set-Up Es können zwei unterschiedliche Methoden genutzt werden um den Media Player zu nutzen. Jede von Ihnen erfordert unterschiedliche Einstellungen, und jede kann genutzt werden um Musik von einem Media Server zu spielen. Freigegebene Ordner Um einen freigegebenen Ordner oder ein Laufwerk auszuwählen, müssen Name, Passwort und Domain Eingaben konfiguriert werden, um auf den PC zugreifen zu können. Dies ist jedoch lediglich notwendig, wenn der Nutzer ein Passwort auf dem freigegebenen Ordner aktiviert hat. PC: Domain/Arbeitsgruppe Konfiguration Die Domain Konfiguration kann auf einem Windows XP Rechner wie folgt vorgenommen werden:

1. Vom Startmenü ausgehend, wählen Sie

Panel > System und wählen Sie dann den Computernamen.

2. Die Domain oder Arbeitsgruppe dieses

PCs wird im Tabulator angezeigt.

If the Sofern der Rechner keine Mitglied der Arbeitsgruppe ist oder über keinen Domaineintrag verfügt, muss der Eintrag vorgenommen werden. Um dies durchzuführen, klicken Sie auf den Wechselknopf im Computernamentabulator und geben Sie den Namen der Domain ein (Voreinstellung in Windows XP ist MSHOME).

4. Ein Reboot kann notwendig warden,

nachdem der Arbeitsgruppenname oder die Domain gewechselt wurden. PC: Setting up a new user account (Windows XP) Pico IR kann nach der Eingabe eines Usernamens verlangen oder ein Nutzerkonto auf jedem PC einzurichten, von dem Sie wiedergeben oder auf dem Sie browsen möchten. Da das Radio nur einen Nutzernamen und ein Nutzerkonto speichert, muss der Nutzername auf jedem Ordner/PC identisch sein. Für Windows XP kann diese Einstellung wie folgt vorgenommen werden:

1. Ausgehend von Startmenü gehen Sie in

das Kontrollfeld “Benutzerkonten”

Ausgehend von Schirm links klicken Sie auf “hinzufügen” und geben Sie den neuen Benutzernamen ein sowie die Domain/Arbeitsgruppe. Wählen Sie die Art des Benutzerkontos und wählen Sie “Konto einrichten”.

3. Wählen Sie das gerade eingerichtete

Benutzerkonto aus, gehen Sie auf “Passwort eingeben” und geben Sie das Passwort ein.

Notieren Sie sich den Benutzernamen und Passwort. Beachten Sie bei Windows VISTA: Benutzer müssen sich in ein Gästekonto einloggen . Dies richten Sie im Kontenmanager ein. Sie haben Zugriff auf das freigegebene Laufwerk entweder als ‘Jeder’ oder ‘Gast’ Sofern Sie Sicherheitsbedenken haben, können Sie für das Internet Radio ein eigenes Benutzerkonto einrichten. Für das Gastkonto sind kein Passwort oder Voreinstellung not wending sodas sich das Radio mit den Werksvoreinstellungen mit dem Rechner verbindet. PC: Ein freigegebenes Laufwerk onfigurieren Wählen Sie im Explorer das Verzeichnis aus, das Sie freigeben möchten Klicken Sie mit der rechten Maustaste auf das Verzeichnis und wählen Sie “Freigabe” und “Sicherheit”. Konfigurieren Sie das Laufwerk als “nur lesen” und stellen Sie sicher, dass der gewählte Benutzername auch Zugriff auf den Ordner/Laufwerk hat. Wi-Fi Radio: Den Benutzernamen und das Passwort speichern Bevor das Radio Musik von Ihrem PC spielen kann, vergewissern Sie sich bitte, dass die entsprechenden Ordner auch auf Ihrem PC freigegeben sind. Diese Freigabe führen Sie am PC im Windows Explorer durch. Geben Sie am Radio den Benutzernamen und das Passwort (sofern der Ordner oder das Laufwerk ein Passwort verlangt) für den freigegebenen Ordner oder das Laufwerk ein. Freigegebene Medien Die gleichzeitige Nutzung von Mediadateinen erfordert den Windows Media Player (WMP) 11 oder höher als Media Server. Diese Nutzung verlangt keine Einstellungen am Radio, aber der PC muss so eingestellt sein, dass er den Zugriff des Radios auf die Mediadateien erlaubt. Dies muss lediglich einmal, wie nachfolgend beschrieben, eingestellt warden.

1. Der PC von dem Sie Mediadateien

spielen wollen, muss über LAN Kabel oder W-LAN mit dem Netzwerk verbunden sein.

2. Vergewissern Sie sich, dass das Radio

eingeschaltet ist, und mit dem gleichen Netzwerk wie der PC verbunden ist.

Im WMP Windows Media Player müssen Sie die Ordner/Dateien, die Sie abspielen möchten in die Bibliothek einstellen.

4. In the WMP main window, click on

Library, then Media sharing. Im WMP Hauptfenster klicken Sie auf “unbekannte Einheiten”. Versichern Sie sich, dass das Laufwerk auf das zugegriffen werden soll, auch freigegeben ist. Dies erreichen Sie durch Klick auf “freigeben” und Bestätigung. Klicken Sie dann auf OK. Der PC ist nun vorbereitet, um Musik auf Ihr Radio zu übertragen.

DeutschMusic Player Modus Apple Mac Set-Up Set-Up für OSX 10.2.1 --> 10.4.9 Konfiguration der Freigabe-Funktion von Windows unter Mac OS (Mac-Betriebssystem): Dateien unter Mac OS (Mac- Betriebssystem) Die Verwendung des Radios mit einem Apple Mac macht die Freigabefunktion von Windows-Dateien notwendig. Diese Funktion ist in das Betriebssystem Mac OS X 10.2 und aufwärts integriert. Bei älteren Versionen ist gegenteilig ein zusätzliches Software- Programm notwendig, um die Freigabefunktion von Windows-Dateien aktivieren zu können. Klicken Sie im Dock auf “Systemeinstellungen”. Klicken Sie unter Systemeinstellungen/Internet und Netzwerk auf “Freigabe”. Im Fenster “Freigabe” führen Sie folgende Vorgänge aus: Aktivieren Sie unter dem Index “Services” die Option “Freigabe eigener Dateien” und “Windows-Freigabe”. Dazu klicken Sie das entsprechende Kästchen an oder klicken Sie für jeden Dienst auf “Starten”. Unter der Rubrik “Firewall” deaktivieren Sie die Firewall. Unter der Rubrik “Internet” deaktivieren Sie “Internet-Freigabe”. Konfiguration der Konten: Klicken Sie auf “Account” im Abschnitt “System” des Fensters “Systemeinstellungen”. Wählen Sie ein Account und speichern Sie “Namenskürzel” und “Passwort”. Beide sind für den Anschluss an den Mac erforderlich. This information will be used by Pico IR when connecting to your Mac. Konfiguration des Verzeichnisses: Klicken Sie im Dock auf “Finder”. Klicken Sie im Finder auf “Anwendungen” und anschließend auf “Utilities”. Wählen Sie das “Verzeichnisformat” , klicken Sie auf “Datei” und anschließend auf “Read Information” und prüfen Sie, ob die Option Wiedergabe/Schreiben aktiviert ist. Doppelklicken Sie auf “Verzeichnisformat” und aktivieren Sie folgende Elemente: AppleTalk LDAPv3

Für “SMB/CIFS” klicken Sie auf “Konfiguration” und wählen Sie die entsprechende Arbeitsgruppe. Mit Kopieren/Einfügen die MP3-Dateien in das Verzeichnis “Documents” im Finder- Fenster einfügen. Aktivieren Sie die Funktion AirPort (kabellose Freigabe) Gedulden sie sich einige Minuten. Wählen Sie im Menü “MediaPlayer” —> “Windows Shares” (Windows Freigabe), geben Sie ein Pseudonym und Account- Daten Ihres MAC-Account sein. Anschließend kann sich Ihr Pico IR in das Mac-Netzwerk einloggen.workgroup chosen in the step Apple Mac Set-Up Set-Up für OSX Leopard 10.5.4--> Konfiguration der Freigabe-Funktion von Windows unter Mac OS (Mac-Betriebssystem): Klicken Sie im Dock auf “Systemeinstellungen”. Klicken Sie unter Systemeinstellungen/Internet und Netzwerk auf “Freigabe”. Im Fenster “Freigabe” führen Sie folgende Vorgänge aus: Aktivieren Sie unter dem Index “Services” die Option “Freigabe eigener Dateien”, klicken Sie ‘Start’ und wählen Sie "+". Aktivieren Sie die Funktion Air Port (kabellose Freigabe). Wählen Sie im Menü “MediaPlayer” —> “Windows Shares” (Windows Freigabe), geben Sie ein Pseudonym und Account- Daten Ihres MAC- Account sein. Anschließend kann sich Ihr Pico in das das Mac-Netzwerk einloggen.

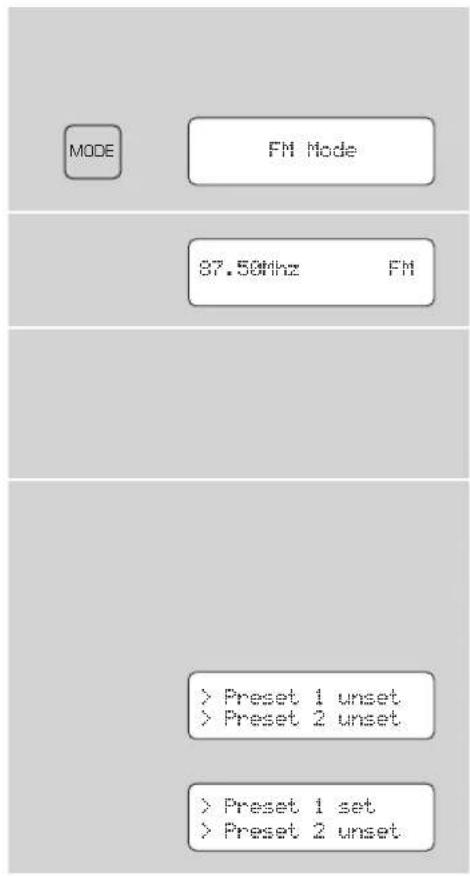

DeutschFM Bedienung Ziehen Sie die Teleskopantenne an der Rückseite des Gerätes aus. Drücken Sie die MODE-Taste, um in den ‘FM Modus’ zu gelangen und um zwischen dem DAB und FM Modus hin und her zu schalten. Alternativ kann man auch über das Hauptmenü in den FM Modus gelangen. Beim ersten Benutzen Ihres Pico, sucht das Gerät die FM Frequenzspanne in Ihrem Umfeld ab. Ansonsten wird der zuletzt gehörte Sender gewählt. Um die FM Frequenzspanne zu durchsuchen, benutzen Sie den Scroller. Um den nächsten aktiven Sender zu ‘SUCHEN’, drücken Sie den Scroller. Voreinstellen der Lieblingssender Pico gestattet es, 12 Sender mittels der PRESET-Taste auf der Pico Rückseite oder über die optionale Fernbedienung zu speichern. Um den gerade gehörten Sender als Voreinstellung zu speichern, drücken Sie einfach die PRESET-Taste und suchen Sie mit Hilfe des Scrollers einen unbenutzten Speicherplatz. Zum Abspeichern drücken Sie den Scroller. Um einen gespeicherten Sender zu hören, drücken Sie zunächst die PRESET-Taste

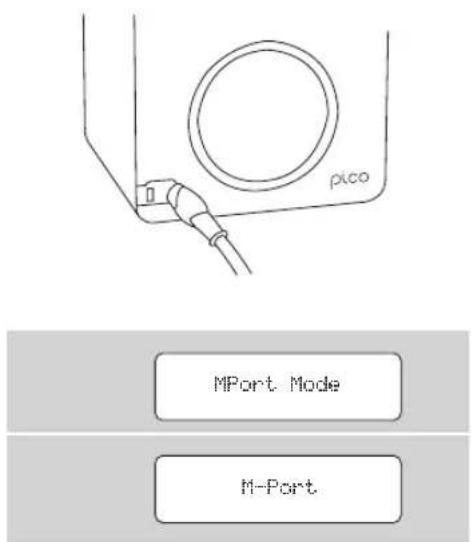

Suchen Sie dann mit Hilfe des Scrollers die gewünschte Voreinstellung und wählen diese durch Drücken aus. FM Modus MPort benutzen Der Revos MPort Anschluss erlaubt ein schnelles und einfaches Anschließen an einen iPod®, einen anderen MP3 Player oder an andere Tonträger. Benutzen Sie das beigefügte Verbindungskabel und verwandeln Sie Pico in einen Hochqualitätslautsprecher. Verbinden Sie ein Ende des mitgelieferten Audiokabels mit der Kopfhörerbuchse (oder Auxiliary Out) Ihres Ausgangsgeräts und verbinden Sie das andere Ende mit dem Mport auf der Pico-Vorderseite. Drücken Sie die MODE Taste so lange, bis in der Anzeige ‘MPort Mode’ erscheint. Auf Pico LCD Bildschirm steht nun das Wort ‘MPort’. Sie sollten den Lautstärkegrad am Ausgangsgerät und an Ihrem Pico justieren, um eine optimale Musikqualität und eine angenehme Lautstärke zu erzielen. MPort Modus M-Port MPort Mode MODE FM Mode 87.50Mhz FM > Preset 1 unset > Preset 2 unset > Preset 1 set > Preset 2 unset

DeutschWi-Fi Internet Radio Sofern im Betrieb des Pico IR Probleme auftreten sollten, lesen Sie bitte diese Anleitung zur Fehlersuche. Alternativ können Sie auch die Supportsektion auf der REVO Internetseite (www.revo.co.uk ). Natürlich können Sie auch unseren Support unter 0044-1555 66 6161 anrufen. Sofern Sie Probleme haben, Pico IR Wifi in Ihrem W-LAN / WiFi Netzwerk anzumelden, können Ihnen folgende Schritte helfen:

1. Vergewissern Sie sich, dass ein am

gleichen Netzwerk angeschlossener PC Zugang zum Internet hat und aktuelle Seiten aufgerufen werden können.

2. Prüfen Sie bitte ob ein DHCP Server

verfügbar ist, oder dass Sie eine statische IP Adresse im Radio konfiguriert haben.

3. Prüfen Sie, ob Ihre Firewall nicht folgende

ausgehenden Ports blockiert. Pico IR benötigt die UDP und TCP Ports 80, 554, 1755, 5000 und 7070.

4. Prüfen Sie bitte, ob in Ihrem Router MAC

Adressen ausgeschlossen oder aktiviert sind. Sie finden die Mac Adresse Ihres Pico im Menü unter ‘Internet Setup’.

5. Sofern Sie Pico IR über ein

verschlüsseltes Netzwerk betreiben, prüfen Sie bitte, ob Sie den korrekten Zugangscode eingegeben haben. Wenn, nachdem Sie Pico IR eingeschaltet haben und nach der Netzwerksuche die Anzeige “Wireless Error” erscheint, gefolgt von einer 5stelligen Zahl, dann überprüfen Sie bitte, ob Sie den korrekten Code eingegeben haben. Sofern das Problem nicht behoben werden kann, überprüfen Sie bitte die Netzwerkkonfiguration. Falls Sie Pico IR erfolgreich mit dem Netzwerk verbunden hat, aber bestimmte Stationen nicht wiedergegeben werden können, dann kann dies an einem der folgenden Gründe liegen:

1. Der Sender liegt eventuell in einer

anderen Zeitzone und sendet zu dieser Tageszeit nicht.

2. Der Sender hat die maximale Zahl der

gleichzeitigen Zuhörer erreicht.

3. Der Sender hat den Betrieb evtl.

4. Der Link dieser Station ist evtl. nicht

5. Die Internet Verbindung mit der

ausgewählten Station ist möglicherweise zu langsam, da Sie evtl. in einem entfernten Land liegt. Problemlösungen Geräte Grundeinstellung / Setup Info SW version ir.dabp-mmi.rvo.ve Radio ID 0013EOA11D25 Software Version und Radio ID Im Falle, dass Sie Support brauchen bzw. I in Anspruch nehmen, kann es vorkommen, dass Sie diese beiden Infos benötigen. Beide Informationen werden unter dem Menüpunkt ‘Info’ im Hauptmenü angezeigt. Internet Setup Fortgeschrittene Anwender können hier spezielle WiFi Einstellungen vornehmen, wie z.B. MAC Adresse, DHCP status, PC Einstellungen, SSID, IP Adressen Einstellung usw. Auf die Werkseinstellungen zurücksetzen Im unerwarteten Fall, dass Ihre Pico IR abstürzt, einfriert oder sich abweichend verhält, ist es möglich einen kompletten Software reset durchzuführen. Dieser Befehl löscht den kompletten Speicher von Pico, also auch die speziellen Nutzereinstellungen und den WEP/WPA Zugangsschüssel. Es werden alles authentischen Werkseinstellungen wiederhergestellt. Software Update Damit Sie stets über alle evtl. neuen Funktionen verfügen oder um evtl. Bugs in der installierten Software zu entfernen, ist es möglich, über die normale WiFi, Verbindung ein Update der Software durchzuführen. Um zu prüfen ob eine neue Softwareversion verfügbar ist, gehen Sie im Hauptmenü in das Untermenü System Setup und dort auf den Menüpunkt Software Update und drücken dann SELECT. Pico IR sucht nun ein eventuelles Softwareupdate und prüft, ob eine Installation vorteilhaft ist. Sollte dies der Fall sein, lädt, Pico IR das Update herunter und installiert dieses automatisch.
