BEDIENUNGSANLEITUNG Pico Dab+ REVO

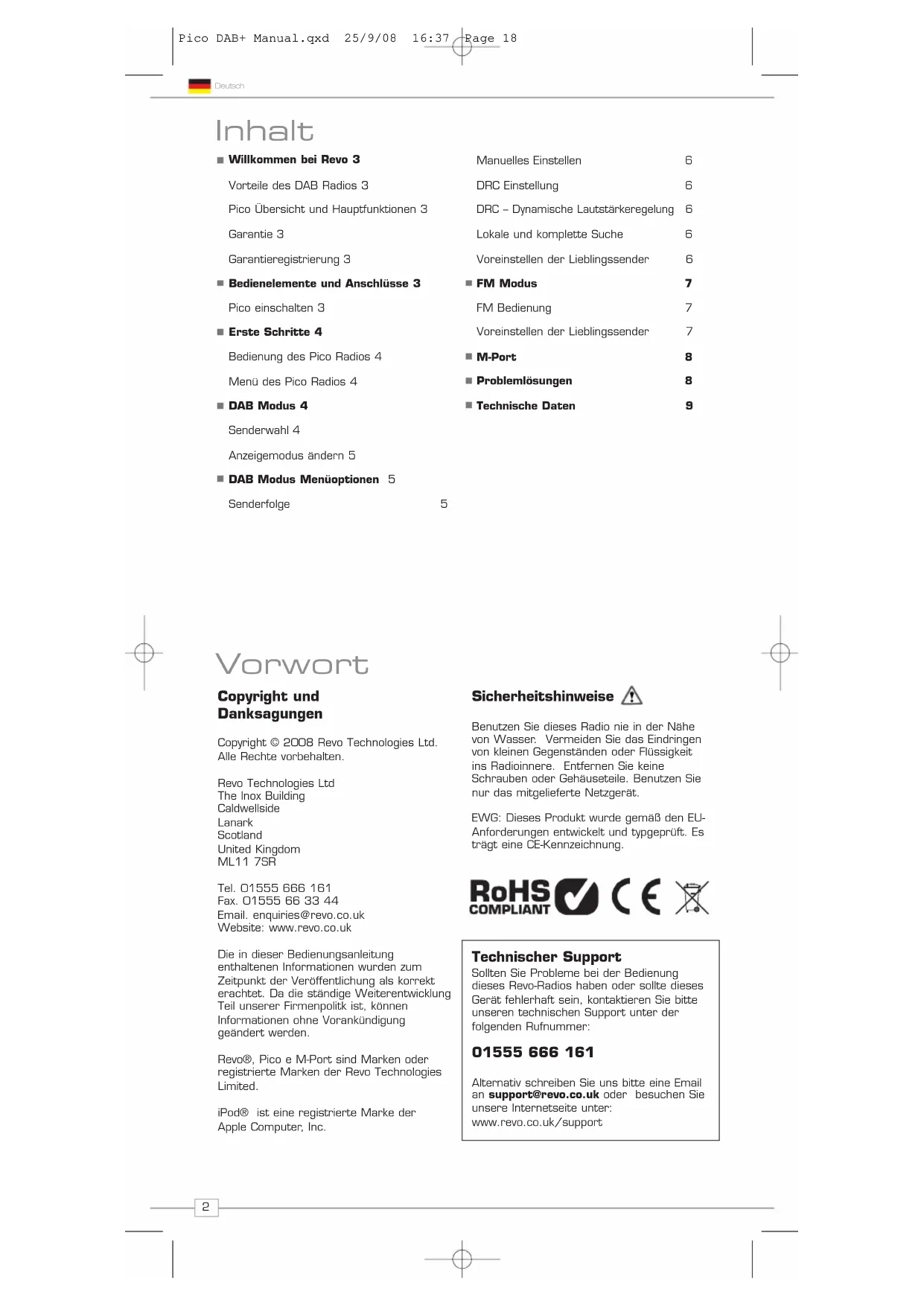

■ Willkommen bei Revo 3 Manuelles Einstellen 6

Vorteile des DAB Radios 3 DRC Einstellung 6

Pico Übersicht und Hauptfunktionen 3 DRC - Dynamische Lautstärkeregelung 6

Garantie 3 Lokale und komplette Suche 6

Garantieregistrierung 3 Voreinstellen der Lieblingssender 6

Bedienelemente und Anschlusse 3 FM Modus

Pico einschalten 3 FM Bedienung 7

■ Erste Schritte 4 Voreinstellen der Lieblingssender 7

Bedienung des Pico Radios 4 M-Port 8

Menu des Pico Radios 4 Problemlösungen 8

DAB Modus 4 Technische Daten 9

Senderwahl 4

Anzeigemodus andern 5

DAB Modus Menüoptionen 5

Senderfolge 5

Vorwort

Copyright und Danksagungen

Copyright © 2008 Revo Technologies Ltd.
Alle Rechte vorbehalten.

Die in dieser Bedienungsanleitung enthaltenen Informationen wurden zum Zeitpunkt der Veröffentlichung als korrekt erachtet. Da die ständige Weiterentwicklung Teil unserer Firmenpolit ist, konnen Informationen ohne Vorankündigung geändert werden.

Revo®, Pico e M-Port sind Marken oder registrierte Marken der Revo Technologies Limited.

iPod® ist eine registrierte Mark der Apple Computer, Inc.

Sicherheitshinweise

Benutzen Sie这点es Radio nie in der Nahe von Wasser. Vermeiden Sie das Eindringen von klenen Gegenständen oder Flüssigkeit ins Radioinnere. Entfernen Sie keine Schrauben oder Gehauseteile. Benutzen Si nur das mitgelieferte Netzgerat.

EWG: Dieses Produkt wurde gemäß den EU-Anforderungen entwickelt und typegrüft. Esträgt eine CE-Kennzeichnung.

RoHS COMPLIANT

Technischer Support

Sollten Sie Probleme bei der Bedienung dieser Revo-Radios haben oder solte diese Gerat fehlerhaft sein,kontaktieren Sieitte unseren technischen Support unter der folgenden Rufnummer:

01555666161

Alternative schreiben Sie unsitte eine Email an [e-mail] oder besuchen Sie unsere Internetseite unter: www.revo.co.uk/support

Willkommen bei Revo DAB

Danke, dass Sie sich für unser Pico Digitalradio entschieden haben. Wir sind sicher, dass es ihren Freude bereiten und lange Zeit ihr zuverlassiger Begleiter sein wird.

These Bedienungsanleitung soll Sie mit ihrer DAB und DAB+ Digitalradio vertraut machen und ihren halten, es schnell und leicht in Betrieb zunehmen. Sie finden Anleitungen zu den komplexeren Ausstattungsteilen und erhalten Informationen zur Sicherheit, Garantie und Registrierung.

Vorteile des DAB-Radios

Sauberer, interferenzfreier digitaler Klang
Viel mehr Sender, viel größere Auswahl
Auswahl nach Sendernamen, keine Frenzen
Kein erneutes Einstellen
Textinfos über den LCD Bildschirm

Pico: Übersicht

Pico ist ein Radio, das in der Lage ist, die digitalen Sender sowohl im DAB Modus als auch im neuen DAB+ Modus zu empfangen. Deshalb ist es nicht erforderlich, die Software upzugraden oder irgendwelche Veränderungen vorzunheiten. Zudem hat das Radio ein wasserfestes Gehäuse und verfügt über einen bequemen internen Batteriebetrieb.

Pico kann auch als Hochqualitäts-Lautsprecher für ihren iPod® [oder ihren MP3-Player oder externe Tonträger] davon.

Es genugt, das Gerat mit Hilfe des mitgelieferten Audiokabels an den M-Port des Pico Radios anzuschlieben

Garantie

Revo Technologies Ltd garantiert dem Kaufer fur den Zeitraum von einem Jahr ab Kaufdatum, dass these Produkt bei sachgemäßem Gebrauch keine Material- und Herstellungsehler aufweisen wird.

Die Garantieleistung gilt nicht im Falle von versehentlicher Beschädigung. Entfernen des Gehouses, Abnutzung, Fahrlösigkeit, Veränderungen am Gerät oder unsachgemäßem Gebrauch.

Sollten Sie Probleme mit diesen Produkt haben, wenden Sie sichitte an ihren Handler oder konsultieren Sie alternativ Seite 2 dieser Bedienungsanleitung zum Thema technischer Support.

Garantieregistrierung

Eine der Garantiebedingungen ist, dass Sie ihren Kauf entweder durch Ausfüllen der Garantieskarte (liegt dem Radio bei) oder unter www.revo.co.uk/register online registrieren.

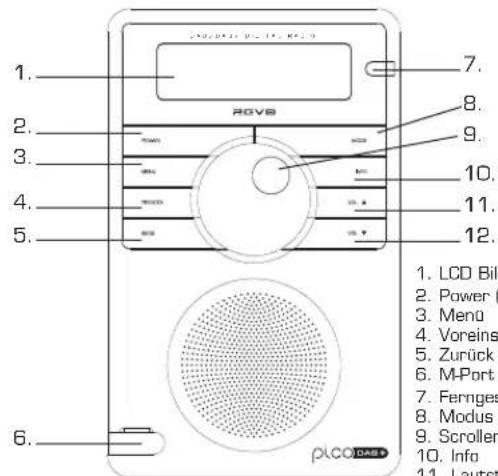

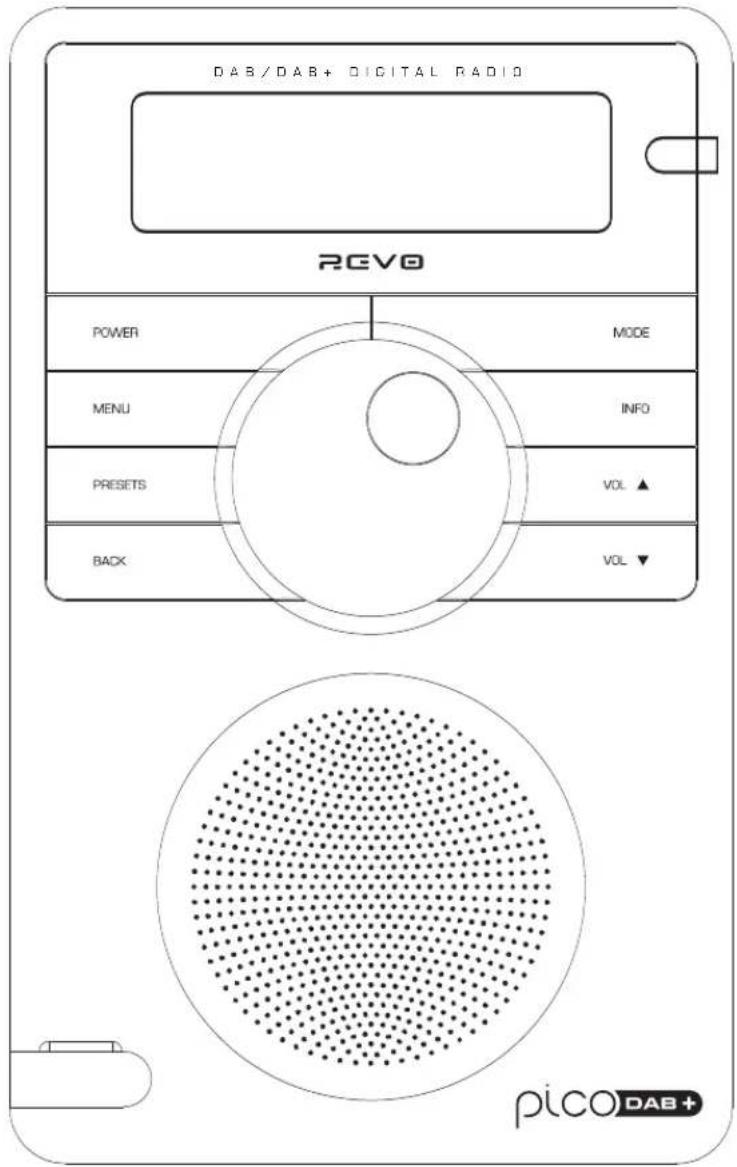

Bedienelemente und Anschlüsse

1. LCD Bildschirm
2. Power [an/aus]
3. Menu
4.Voreinstellungen
5.Zuruc
6.MPort
7. Ferngessteuerter Sensor
8.Modus
9. Scroller
10. Info
11. Lautstärke hoch
12. Lautstärke runter

1. Teleskopantenne

2. Stereogausgang

3. 3.5mm Kopfhorerbuchse

4. DC-Adapterbuchse

Pico einschalten

Ihr Pico Radio wird durch das Hauptstromnetz mit Hilfe des mitgelieferten Netzgeräts oder durch seine wieder aufladbaren, internen Batterien betrieben.

Für den Netzbetrieb stecken Sie den Netzgerätestecker in die DC-Adapterbuchse auf der Rückseite des Pico Radios. Während das Pico Radio an das Stromnetz angeschlossen ist, beginnen die internen Batterien mit dem Aufladen. Nach dem vollständigen Aufladen konnen Sie die Batterie für 12 Stunden nutzen.

Benutzen Sie nur das mitgelieferte Netzgerät. Ersatzteile finden Sie auf www.revo.co.uk

Erste Schritte

Pico ist ein anspruchsvolles Digitalradio mit verschiedene Bedienmodi und vielen erweiterten Funktionen.

Zur bestmöglichen Nutzung der Funktionen des Pico Radios ist es wichtig, die Bedienung des cursorbasierten Kontrollsystems und die Menufunktionen des Gerätes zu verstehen und zu erlernen.

Bedienung des Pico Radios

Die Bedienung des Pico Radios basiert auf einemzentralen Scroller [mit einer Auswahlfunktion durch Drucken] und einer Reihe von Tasten.

SCROLLER:

Lassen Sie den Scroller im und gegen den Uhrzeigersinn durch die MenüoptionenGLEiten.

ZUR AUSWAHL SCROLLER DRUCKEN

Drucken Sie, um etwas auszuwahlen den Scroller. Menüoption: Im FM Modus wird durch Drucken der

Pico Menus

Pico verfügt über drei Menüarten:

Hauptmenu

Picos Hauptmenu entspricht der obersten (ersten) Menüebene und ermöglich den Zugang zu den verschiedenen Bedienmodi. Es konnen weiterhin Grundeinstellungen vorgenommen und Informationen wie Softwareversion und ID Nummer des Radios aufgerufen werden.

Modusmenu

Die Modusmenus werden so genannt, weil sie die zuganglichen Funktionen innerhalb eines Bedienmodus (DAB Modus, FM Modus, usw.) anziegen.

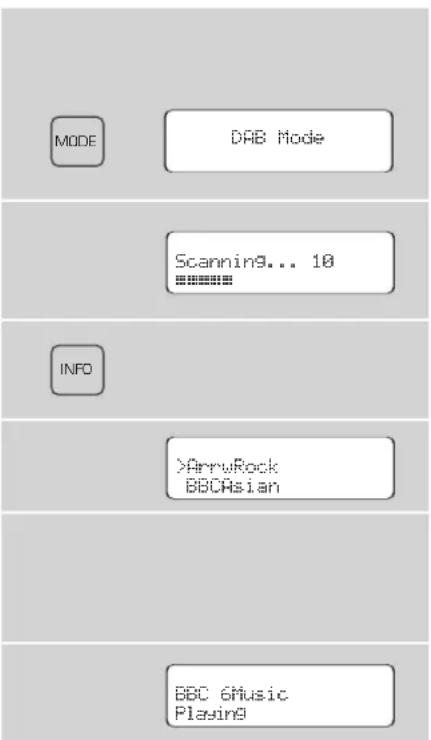

DAB Modus

Senderauswahl

Stellen Sie sicher, dass die Teleskopantenne auf der Rückseite Ihres Pico ausgezogen ist.
- Drucken Sie die MODE-Taste, um in den FM Modus zu gelangen und um zwischen dem DAB und FM Modus hin und her zu schalten. Alternativ kann man auch über das Hauptmenü in den FM Modus gelangen.
Beim ersten Benutzen Ihres Pico,ucht das Gerät DAB Sender in Ihr Umfeld und speichert diese. Pico stellt gleichzeitig die Uhrzeit und das aktuelle Datum ein.
- Wenn Sie die INFO-Taste drucken und diese für zwei Sekunden gedrückt halten, startet die manuelle Sendersuche.
Am Ende der Sueche erscheinen die Sender auf dem Display erst in numerischer und dann in alphabetischer Reihenfolge.
Wird kein DAB Signal gefunden, versuchen Sie, Ihr Radio an einem anderen Ort zu benutzen. Alternativ kann es nötig sein zu kontrollieren, ob in Ihr Umfeld in einem DAB Sendegebiet liegt.
Um einen Sender auszuwahlen, scrollen Sie durch die Beste der verfügbaren Senderstationen und wahren durch Drucken des Scrollers eine aus.

SELECT Taste die FM Sendersuche ausgelost.

ZURück:

Drucken Sie diese Taste, um zum Anfang des vorher gewählten Menus zurückzukehren. Mehrfaches Drucken bringt Sie zum Hauptmen des aktuellen Modusmenus zuruck.

MENU:

Drucken Sie diese Taste um das Bedienmen des aktuell ausgewählten Modus zu betreten (oder zu dieserzuckuzehren). Drucken sie die Taste ein zweites Mal, um zum Wiedergabebildschirm zuckuzehren.

MODUS:

Ruft in Reihenfolge alle Bedienmodi auf.

Durch Drücken der MENÜ Taste, können Sie jederzeit das Menu des aktuellen Bedienmodus aufrufen. In jedem Modusmenu ist auch das Hauptmenu aufgeführct, zu welchem Sie durch Auswahld dieser Option zurückkehren [wie oben beschrieben].

Durch Drücken der MENU Taste, können Sie jederzeit das Menu des aktuellen Bedienmodus aufruften. In jedem Modusmenu ist auch das Hauptmenu aufgeführrt, zu welchem Sie durch Auswahl dieser Option zureckehen (wie oben beschrieben).

Hauptmenu

Das Hauptmenu erlaubt den Zugriff auf die folgenden Modi und Untermenus:

DAB

Info System

FM

Setup

Mit Hilfe des Scrollers kann eine Option auswahlt werden, indem Sie diesen durch die MenüoptionenGLEiten lessen.Wurde die gewünschte Option gefunden, wird sie durch Drucken des Scrollers ausgewähl.

Anzeigemodus ändern

Pico hat neun verschiedene Anzeigemodi.

Drücken Sie einfach die INFO Taste, um zu den verschiedenen Modi zu gelangen. Die Anzeigermodi sind in der bereits henden Tabelle erklart:

Anzeigeoptionen

Normale Anzeige mit gleitendem Text

Beispiel

Signalpegel, der Anzeiger auf der Leiste gezigt das Minimum des akzeptibaren Pegels

1kSPORT

Sendtyp

BBC Radio 1
Pop Music

Rundfunkstation

BBC Radio 1 BBC National DAB

Sendername und Frequenz

BEC Radio 1
128 225.64MHz

Signalstärke

BBC Radio 1
Sig strength 96

Datenrate und Sendotyp

BBC Radio 1 128kbps Stereo

Uhrzeit

BBC Radio 6Music
11:49:03

Datum

BBC Radio 6Music
18/12/2007

DAB Modus Menüoptionen

Pico verfugt über mehrere Zusatzfunktionen, welche über das DAB Menu wie folgt zuganglich sind:

Senderfolge

• Drucken Sie die MENU Taste im DAB Modus und wahlen Sie 'Senderfolge'.
  Bestimmung der Reihenfolge der Sender, die angezeigt werden sollen:
  Wahlen Sie die Option Senderfolge.
• Lassen Sie den Scroller durch Optionen zu rolten, drucken Sie dann die SELECT Taste.

Die folgende Tabelle beschreibt die unter 'Senderfolge wahlbaren Optionen:

Senderfolge Beschreibung

Alphanumeric Schauflustung in alphabetischer Reihenfolge.

Ensemble Auflistung nach multiplex.

Valid Zeigt nur aktive Sender an.

Manuelles Einstellen

Wahlen Sie die Option 'Manuelles Einstellen' aus dem DAB Modusmenu aus.
Die Anzeige der Auswahl 'Manuelles Einstellen' erlaubt ihren das Einstellen einer bestimmten Freuzenz. Die angezeigte Freuznliste ist abhängig vom aktuell eingestellten Freuznbereich und enthalt alle Freuzen innerhalb these Bereiches. Es wird zuerst der Kurzname der Freuzen angezeigt, z.B. 12B, auf welchen die genaue Freuzin in MHz folgt.
Entspricht ein Sender der eingebeken Sendernummer und -frequenz, werden dessen Name, Freqenz und die entsprechende Signalstarke angezeigt.

DRC - Dynamische Lautstärkeregelung

Pica verfugt über eine besondere Art der Lautstarkeregelung, welche das Volumen ruhigerer TONE in einem geräuschstarken Umfeld erhoht.
Die DRC Bedienung findet sich im DAB Modusmenu unter 'DRC'. Es stehen die drei folgenden Einstellungen zur Wahl:

DRC Beschreibung

DRC niedrig Die DRC ist auf halber Starke

DRC hoch Empfohl. Einstellung fur ein geräuschstarkes Umfeld

DRC aus Die DRC ist ausgeschaltet

Lokale und kompletteSuche

Mit der Zeit werden in Ihrm Umfeld neue Sender zur Verfugung stehen. Um diese zu finden und zu ihrer Senderliste hinzuzufugen, ist entweder eine lokale oder eine komplette Suche notwendig. Beide Operationen sind über das DAB Modusmenu zuganglich.
Eine lokale Suche ist kürzer unddeckt nur die lokalen Sender ab.
Eine Kompletttsuche benotigt mehr Zeit,deckt allerdings die ganze DAB Reichweite ab.

Voreinstellen der Lieblingssender

Pico gestattet es, 12 Sender mittels der PRESET-Taste auf der Pico Rückseite oder über die optionale Fernbedienung zu speichern.
Um den gerade gehorten Sender als Voreinstellung zu speichern, drücken Sie einfach die PRESET-Taste und suchen Sie mit Hilfe des Scrollers einen unbenutzten Speicherplatz. Zum Abspeichern drucken Sie auf den Scroller.
Um einen gespeicherten Sender zu haren, drucken Sie zunachst die PRESET-Taste. Suchen Sie dann mit Hilfe des Scrollers die gewünschte Voreinstellung und wahlen diese durch Drucken aus.

FM Modus

FM Bedienung

Ziehen Sie die Teleskopantenne an der Rückseite des Gerätes aus.
- Drücken Sie die MODE-Taste, um in den 'FM Modus' zu gelangen und um zwischen dem DAB und FM Modus hin und her zu schalten. Alternativ kann man auch über das Hauptmenü in den FM Modus gelangen.
Beim ersten Benutzten Ihres Pico,ucht das Gerat die FM Freqenzspanne in Ihr Umfeld ab. Ansonsten wird der zuletzt gehorte Sender gewählt.
Um die FM Freqenzspanne zu durchsuchen, benutzen Sie den Scroller
Um den nachsten aktiven Sender zu 'SUCHEN', drucken Sie den Scroller.

Voreinstellen der Lieblingssender

Pico gestattet es, 12 Sender mittels der PRESET-Taste auf der Pico Rucksite oder über die optionala Fernbededigung zu speichern.
Um den gerade gehorten Sender als Voreinstellung zu speichern, drucken Sie einfach die PRESET-Taste und suchen Sie mit Hilfe des Scrollers einen unbenutzten Speicherplatz. Zum Abspeichern drucken Sie den Scroller.
Um einen gespeicherten Sender zu horen, drucken Sie zunachst die PRESET-Taste. Suchen Sie dann mit Hilfe des Scrollers die gewünschte Vareinstellung und wahlen diese durch Drucken aus.

MODE

FIMode

87.58nHz

FM

Preset 1 unset
Preset 2 unset
Preset 1 set
Preset 2 unset

MPort Modus

MPort benutzen

Der Revos MPort Anschluss erlaubt ein schnerles und einfaches Anschlieben an einen iPod®, einen anderen MP3 Player oder an andere Tonträger.
Benutzen Sie das beigefügte Verbindungskabel und verwandeln Sie Pico in einen Hochqualitätslautsprecher.
■ Verbinden Sie ein Ende des mitgelieferten Audiokabels mit der Kopfhöherbuchse (oder Auxiliary Out) Ihrres Ausgangsgerats und verbinden Sie das andere Ende mit dem Mport auf der Pico-Vorderseite.
Auf Pico LCD Bildschirm steht nun das Wort 'MPort'.
SiesoltendenLautstarkegradam Ausgangsgeratund anHhemPicojustieren umeine optimaleMusikqualitatundane angenehmeLautstarke zu erzielen.

H-Fort

Problemlösungen

DAB Digitalradio

F. Ich hore ein 'knatterndes' Gerausch bei einigen Sendern.
A. Ist die Signalstarke zu niedrig, kann die Verbindung unterbrochen werden. Dieses Geräusch ist die Folge davon. Stellen Sie sicher, dass die Anteinte vollständig sekrecht ausbezogen ist. Besteht das Problem weiterhin, whichen Sie zu einem anderen Ort oder überprüfen Sie, ob Sie sich in einem Empfangsgebiet befinden.

F. Die Nachricht 'Kein Sender verfügbar' wird angezeigt.
A. Stellen Sie sicher, dass die Antenne vollständig senkrecht ausgezogen ist. Kontrollieren Sie die Signalstarke und bringen Sie Ihr Pico notfalls an einen anderen Ort.
F. Die Pico Uhr ist nicht eingestellt.
A. Pico besteht ein DAB Signal um seine Uhr einzustellen, da die Uhrzeit von einer Radiosendostation empfangen wird. Soller Pico einen DAB Sender finden, kann es seine Uhr einstellen.

Rücksetzen der Betriebseinstellungen

• Im unwahrscheinlichen Fall, dass Pico fehlerhaft Funktioniert, ist es möglich, zur Wiederherstellung der ursprünglichen Betriebseinstellungen die Softwareeinstellungen zurückzusetzen. Diese Funktion, zu der man über das Hauptmenu gelangen kann, ist im Systemsetupmenu zu finden.

Technische Daten

Allgemeines: Mono DAB und FM Radio mit vollem Band III Empfang.
Laatsprecher: 2,25" volle Neodym-Reichweite
■ Audiostromausgang: BW
Frequenzspanne: DAB Band III [174 - 240 MHz]
DAB+ Deckung FM [87.5 - 108 MHz]
Antenne: Integrierte Teleskopantenne
Eingangsanschluss: DC Adapterbuchse (230V Adapter mitgeliefert) 3.5mm Eingang fur Zusatzgeräte (M-Port)
Ausgangsanschlüsse: 3.5mm Kopfhörerbuchse RCA Stereoanschlüsse
LCD Bildschirm: 3 Zeilen "negativ" LCD Bildschirm mit hoher Auflösung (2 Textzeilen, 1 Symboleile, 16 Zeichenbreite)
Voreinstellungen: 12 DAB und 12 FM Voreinstellungen
Fernbedienung: Infrarotfernbedienung [optionales Zubehor]
Stromversorgung: 12V 1200mA
Batterie: Aufladbare LiHon Batterie, Batterieautonomie 12 Stunden
■ Zertifizierungen: CE gekennzeichnet und RoHS konform
Abmessungen: 167mm (H) x 105mm (B) x 105mm (T)
