MANUALE UTENTE Pico Dab+ REVO

Introduzione a Revo 3

Vantaggi della radio DAB 3

Panoramica su Pico e funzioni principali 3

Garanzia 3

Attivazione della Garanzia 3

Comandi e Connessioni 3

Alimentare Pico 3

Istruzioni 4

Comandi di Pico 4

SpiegazionenuidiPico4

Modalita DAB 4

Scegliere una stazione 4

Cambiare la modalità del display 5

Opzioni Menu Modalità DAB 5

Ordine Stazioni 5

Sintonia Manuale 6

Impostare il DRC 6

DRC - Dynamic Range Control 6

Scansione Locale Completa 6

Preselezioni stazioni preferite 6

Modalita FM 7

Modalita FM 7

Preselezioni stazioni preferite 7

M-Port 8

■ Risoluzione dei Problemi 8

- Specifiche Tecniche 9

Premessa

Copyright e Riconoscimenti

Tutti diritti riservati.

Le informazioni cont∉ne in questa guida sono da considerari s ètte al momento della sua pubblicazione. Poiché perseguiamo una politica di continu sviluppo le informazioni sono soggette a cambiamento alla preawiso.

Revo®, Pico e M-Port sono marchi o marchi registrati di Revo Technologies Limited.

iPod® é un marchio registrato di Apple Computer, Inc.

Informazioni di Sicurezza

Nonutilizzarequesta radio in vicinanza di acqua.

Evitare che piccolo oggetti e liquidi entrino nel prodotto.

Non rimuovere viti o aprire gli alloggiamenti.

Utilizzato solo l'alimentatore di corrente fornito.

CEE: Questo prodotto è stato progettato e testato uniformmente ai requisiti UE ed è marchiato CE.

COMPLIANT

Assistenza Tecnica

Nel caso di problemi nell'utilizzo di esta radio Revo o se"This dovesse risultare difettosa per favore contattare la nostra assistenza tecnica al seguente numero:

0044 1555 666 161

In alternativa épossible scrivere una mail all'indirizzo [e-mail] o visitare la sezione Risolutazione dei problemi del nostro除去 all'indirizzo web: www.revo.co.uk/support

Introduzione a Revo DAB

Grazie per aver scelto la nostra Radio Digitale Pico. Siamo certi che saprà divertirvi per lungi anni senza recarvi alcun problema.

Questa guida permette di installare con facilità e rapidità la radio digitale DAB e DAB+, offrendo una guida alle caratteristiche più complesse del prodotto e fornendo informazioni sulla sicurezza, la garanzia e la registrazione del prodotto stesso.

Vantaggi della Radio DAB

Suono digitale pulito e senza interferenze
Molte piu stazioni, molta piu scelta
No frequenza, scelta tramite nome della stazione
No ri-selezione
- Informazioni testuali su schermo LCD

Panoramaica su Pico

Pico é una radio in grado di ricevere stazioni digitali sa in modalità DAB che nella nuova modalità DAB+,enza dover effettuire upgrade del software o apportare modifiche, dotata di una scocca resistente all'acqua e con la comodità dell'alimentazione interna a batterie.

Pico poe essere usato anche come sistema di amplificazione di alta qualita per illettore iPod® (o lettori MP3 o fonti sonore di altri tipo).

É sufficiente collegare l'apprecchio all'ingresso M-Port™utilizzando il cavo audio fornito.

Garanzia

Revo Technologies Ltd garantisce all'acquirente che questo prodotto non presentererà difetti di componenti e di fabbricazione durante il normale utilizzo per un periodo di un anno alla data di acquirezzo.

La garanzia decade in caso di danno
accidentale, di asportazione
dell'alloggiamento, di logoramento,
negligenza, modifiche o uso inappropri

In caso di problemi contattare il proprio fornitore o in alternatively consultare pag. 2 di questa guida per i dettagli sul supporto tecnico.

Attivazione della garanzia

Per attivare la garanzia e obblatorio registreare il proprio acquisto compilando la cartolina di garanzia allegata alla vostra radio o in alternative registrandosi on line al segunte indirizzo: www.revo.co.uk/register

Comandi e Connessioni

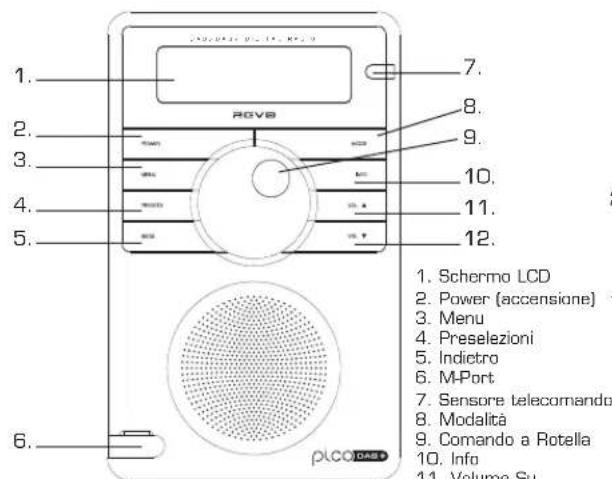

1.Schermo LCD
2. Power (accensione)
3. Menu
4. Preselezioni
5. Indiet
6.M-Port
7. Sensore Telecomando
8. Modalità
9. Commando a Botella
10. Info
11. Volume Sup
12. Volume Gi

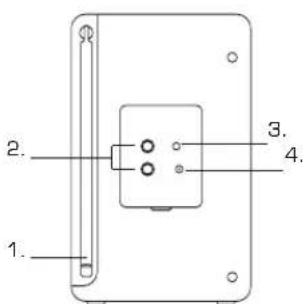

1. Antenna Telescopica

2. Uscita Stereo

3. Ingresso cuffie 3.5mm

4. Ingresso DC Power

Alimentare Pico

La radio Pico è alimentata alla rete elettrica tramite il trasformatore fornito, oppure alla batteria interna ricaricabile.

Per alimentare la radio alla rete elettrica insere il trasformatore nell'ingresso DC posizionato sul retro di Pico. La sua batteria interna si ricarica quando la radio è collegata alla rete elettrica. A pieno carico la batteria interna ha un'autonomia di 12 ore.

Usare solo il trasformatore fornito. I peszi di ricambio sono disponibili sul site web www.reva.co.uk

Istruzioni

Pico é un sofisticato appeareccchio radio digitale, dotato di molteplici modalità di funzionamento e molte caratteristiche avanzate.

E' importante apprendere il funzionamento dei cursori di dato e conoscere i menu di Pico per poter attenere il massimo dalle sue funzioni.

Comandi di Pico

I comandi di Pico si basano su un lavoro a rotella centrale [con funzione di selezione tramite pressione] e alcuni pulsanti.

ROTELLA DISCORRIMENTO:

Ruotare in senso orario e antiorario per scorrere le opzioni del menu.

PREMERE PER SELECTIONARE

Premere il dato a rotella per selezionare la corrente voce di menu.

Spiegazione dei Menu di Pico

Pico ha tre tipi di menu:

Menu Principale

Questo è il menu principale di Pico (top level) e permette di entrare nelle diverse modalità di funzionamento, di impostare la radio e controllare informazioni come la versione del software o l'ID della radio.

Menu Modalità

I menu Modalità sono chiamati in questo modo perché molto tutte le funzioni disponibili all'interno di ciascuna modalità di funzionamento (modalità DAB, modalità FM, ecc.).

In modalità FM la pressione di SELECT fa partire la ricerca di stazioni FM.

INDIETRO:

Premere per tornare alla precedente voce di menu. Premendo più volte si ritorna al primo livello del menu Modalità [della modalità corrente].

MENU:

Premere per entrare [o ritornare] nel menu Modalità della modalità corrente. Premendo una seconda volta si ritorna alla schermata in esecuzione.

MODALITA:

Entra in maniera sequenziale in ognuna delle modalità di funzionamento.

Questi comandi permettono di attivare la maggior parte delle funzioni e di navigare nei vari Menu di Pico.

In qualsiasi momento la pressione del pulsante MENU aprira il menu Modalità della modalità di funzionamento che la radio sta utilizzato. Ogni menu Modalità include la voce Menu Principale - selezionando quella opzione si torna al Menu Principale [come descritto in precedenza].

Menu Principale

Dal Menu Principale si accede alle seguenti modalità e relativi sottomenu:

DAB Info System

FM

Setup

Per selezione are un'opzione del menu scorrere con la rotella le opzioni di menu e premere per confirmare la selezione.

Modalità DAB

Scegliere una Stazione

Assicurarsi di aver allungato l'antenna telescopica posizionata sul retro di Pico.
Premiere pulsante MODE per entrare in Modalità DAB e passare alla Modalità FM alla Modalità DAB. E possible entrare in Modalità DAB ancch del Menu Principale.
Alla sua prima accensione Pico circa le stazioni DAB della zona e le immagazzina in memoria. Allo stesso tempo sincerzonizza l'orologio e la data.
Premere tenere premuto il pulsante INFO per due secondi per effettuare la ricerca manuale delle stazioni.
Al termine della ricerca le stazioni compaiano sul display in ordine numerico o alfabetico.
Se non viene trovato alcun segnale DAB bisogna posizionare la radio in un altro luogo o verificare se la zona è coperta da segnale DAB.
Per selezionare una stazione scorrere con la rotella la lista delle stazioni disponibili e premere per confirmare la selezione.

MODE

DBB Mode

Scanning... 10

中

INFO

2F

BBCRsinan

BBC 6Music

Playing

Cambiare la modalità del display

Pico ha nove differenti modalità del display. Premete in pulsante INFO per consulfare le varie modalità. Le modalità del display sono spiegate nella tabella a fianco:

Opzione Display Esempio

Displaynormale con testo che scorre

Livello del segnale la barra alla il livello minimo accettabile

11kSPORT

Tipodi trasmissione

BBC Radio 1
Pop Music

Emittente

BBC Radio 1 BBC National DAB

Nome della stazione e frequenza

BBC Radio 1
128 225.64MHz

Potenza del segnale

BBC Radio 1 Sig strength 96

Codificada tidi tipo di trasmissione

BBC Radio 1
128kbits Stereo

Orario

BBC Radio 6Music 11:49:03

Data

BBC Radio 6Music 18/12/2007

Opzioni Menu Modalità DAB

Pico possiede un numero di funzioni addizzionali alle quali si puocaddere dal Menu Modalità DAB:

Ordine Stazioni

Premiere il pulsante MENU in Modalità DAB e selezionare 'Ordine Stazioni'.

Per specificare l'ordine in cui le stazioni devono essere mostra:

Selectionare I'opzione Ordine Stazioni.
- Ruotare il dato a rotella per scorrere le opzioni e premere per confermare la scelta.

La tabella seguente在哪？

Ordine Stazioni Descrizione

Alfanumerica Elenca le stazioni in ordine alfabetetica.

Ensemble Elenca le stazioni per multiplex.

Operative Elenca solo le stazioni attive.

Sintonizzazione manuale

Scegliere I'opzione Sintonizzazione Manuale'dal menu Modalita DAB.
La schermata Sintonizzazione Manuale' permette di selezionare una specifica freuenza sulla quale sintonizzarsi. La lista delle freuzenze disponibili dipende alla banda di freuenza selezionata e contiene tutte le freuenze della banda. La schermata在哪ì il nome breve della freuenza, ad esempio 12B, ed è seguita alla reale freuenza espresa in MHz.
Se esiste una stazione corrispondente a quel numero di statione e frequenza, il display mostrera il suo nome e relativa frequenza e una barra mostrera la potenza del segnale.

DRC - Dynamic Range Control

Pico include un dynamic range control che aumenta automaticamente il volume troppo bajo per un ascolto ottimaleanche in ambienti molto rumorosi.
Il controlo DRC si trova nel menu Modalità DAB alla voce 'DRC. Esso ha tre impostazioni predefinite:

DRC Descrizione

DRC Basso II Dynamic Range Control èa meta del livello normale

DRC Alto L'impostazione raccomanda per ambienti rumurosi

DRC Off II Dynamic Range Control èdisattivato

Scansione locale e completa

Col passare del tempo nascono nuove
stazioni radiofoniche. Per trovare e
aggiungerie alla lista di stationsi è necessario
effettuare una scansion 'Locale' o
'Completa'. Entrambe le operazioni sono
effettuabili dal menu Modalità DAB.
Una scansion Locale è una scansion rapida dell'insieme delle sole frequenze 'locali'.
- Una scansione Completa impiega più tempo ma copre l'insieme globale delle frequenze DAB.

Preselezione stazioni preferite

Pico permette di memorizzare 12 stazioni preferite tramite il pulsante PRESET posto su Pico o tramite il suo telecomando.
Per salvare la stazione in onda premere il pulsante PRESET e usare il comando a rotella per trovare una posizione non utilizzata, poi premere la rotella per memorizzare.
Per ascoltare una stazione memorizzata premere il tasto PRESET e usare il comando a rotella per trovare la stazione desiderata, poi premere per selezione.

Modalità FM

Modalità FM

Allungare l'antenna telescopica posizonata sul retro di Pico.
Premere il pulsante MODE per entrare in 'Modalità FM' e passare alla Modalità DAB alla Modalità FM. É possibile entrare in Modalità FManche dal Menu Principale
Se la prima volta che Pico si trova in modalita FM,esso si posizionera all'inizio della gamma di frequenze FM.Altrimenti selezione a l'ultima stazione FM ascottata.
Per scorrere le frequenze FM ruotare il commande a rotella.
Per 'SEEK' [cerrare] la prossima stazione attiva premere il dato a rotella.

Preselezione stazioni preferite

Pico permefte di memorizzare 12 stazioni preferite tramite il pulsante PRESET posto su Pico o tramite il suo telecomando.
Per salvare la stazione in onda premere il pulsante PRESET e usare il comando a rotella per trovare una posizione non utilizzata, poi premere la rotella per memorizzare.
Per ascoltare una stazione memorizzata premere il tasto PRESET e usare il dato a rotella per trovare la stazione desiderata, poi premere per selezione.

MODE

FIMode

87.58nHz

FM

Preset 1 unset
Preset 2 unset
Preset 1 set
Preset 2 unset

Modalità MPort

Utilizzo MPort

Il connettore MPort di Revo permette di collegare fácilmente e rapidamente un iPod®, o altrilettori MP3ealti fonti sonore.
- Usando il cavo di connessione fornito, Pico si trasforma in un systema audio digitale di alta qualità.
Collegate un'estremita del cavo audio fornitto all'uscita delle cuffie [auxiliary out] del vostro disposito sorgente, poi collegate l'altra estremita alla MPort sul davanti di Pico.
- La schermo LCD di Pico mosterà la scritta 'MPort'.
Per attenere un livello ottimale di volume dovete regolare il volume di uscita sua sul dispositorio sorgente che su Pico.

i-Port

Risoluzione dei problemi

Radio DAB digitale

D. Sento un 'mormorio' durante la ricezione di alcune stazioni.
R. Se la potenza di segnale è troppo Bassa può verificarsi un'interruzione nella riscizione, che causa questo mormorio. Controllare che l'antenna sia stata aperta e che sua dritta. Se il problema persistsiste, spostare Pico in un'alto luogo o controllare se l'area in cui ci si trovare è raggiunta da queste stazioni.

D. Compare un messaggio 'No stations available' (nessuna stazione disponibile).
R. Verificare che l'antenna sia completamente aperta e verticale. Controllare la potenza del segnale e se necessario spostare Pico in un'alto luogo.
D. L'orologio di Pico non è regolato.
R. Pico has bisogno di ricevere un segnale DAB. In caso diverso il sua orologio deve essere regolato manually. Quando Pico trovera una stazione DAB sare in grado di regolare l'orologio.

Reset Impostazioni di Fabbrica

Nell'improbabile eventualità che Pico possa malfunzionare, è possible effettuare un reset del software per riportarlo alle originarie impostazioni di fabbrica. L'opzione Reset impostazioni di fabbrica si trova nel menu System Setup, nel Menu Principale.

Specifiche Tecniche

Generali: Ricevitore DAB mono e radio FM con piena ricezione della banda III
Diffusore: 2^ full-range in neodimio
Potenza uscita audio: BW
Frequency Ranges: Banda III DAB [174 - 240 MHz]

Copertura DAB+

FM [87.5 - 108 MHz]

Antenna: Antenna telescopica integrata
Ingressi: Ingresso per alimentazione DC (trasformatore 230V fornito)

Ingresso 3.5mm per dispositivi esterni (M-Port)

Uscite: Ingresso per cuffia 3.5mm

Connettori Stereo RCA

Schemo LCD: Schermo LCD negativo ad alta risoluzione a tre righe
[2 righe testuali, 1 riga di symboli, 16 caratteri massimi]

Preselezioni: 12 preselezioni x DAB e 12 x FM
Telecomando: Telecomando ad infrarossi (Opzionale)
Alimentatore di rete: 12V 1200mA
Batterie: Batterie ricaricabili agli ioni di litio, autonomia 12 ore
Conformità: Direttiva RoHS e certificazione CE
Dimensioni: 167mm (A) x 105mm (L) x 105mm (P)
